火花塞拆装教案

火花塞的拆装
一、理论知识
1、火花塞作用：在燃烧室内产生火花，点燃可燃混合气产生动力。

2、火花塞组成：火花塞由中心电极、侧电极、钢壳、瓷绝缘玻璃组成。

在中心电极和侧电极之间形成一个可以被高压击穿的间隙（0.6 ～0.9mm ，电子点火间隙1.0 ～1.2mm)。

3、更换周期：一般1.5万公里，长效火花塞3万公里。

4、火花塞工作温度的高低，用热特性来表示。

热特性是指火花塞吸收的热量与散发的热量达到平衡时的温度，它与绝缘体裙部的长度有关。

绝缘体的裙部短，受热面积小，散热容易，称为“冷”型火花塞，适用于压缩比大、转速高的大功率发动机。

绝缘体的裙部
长，受热面积
大，散热困难，
裙部温度高，
这种火花塞称
为“热”型火
花塞，适用于
压缩比小、转
速低的小功率
发动机。

二、拆卸火花塞
1、打开发动机舱盖，安装翼子板布和前格栅布。

2、拔下点火线圈插头。

3、使用10号扳手拆下点火线圈固定螺母。

4、拔出点火线圈总成。

5、选择棘轮扳手和14mm套筒拆卸火花塞。

6、用磁性吸棒取出火花塞。

三、检查火花塞
1、检查火花塞磨损状态。

检查火花塞电极边缘是否完全磨损掉或变圆。

2、检查火花塞是否损坏。

检查绝缘体是否有裂纹、端子有无腐蚀、端子有无松动或磨损、金属体有无锈蚀或断裂、密封圈有无损坏及螺纹是否有损伤等。

3、测量火花塞间隙。

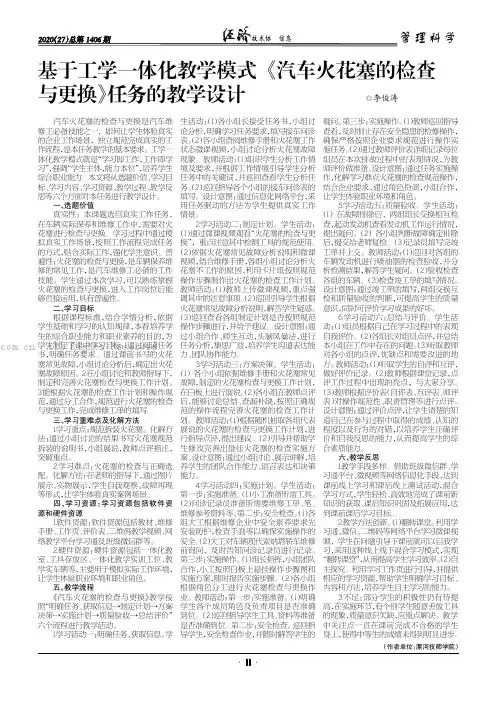

（作者单位：漯河技师学院）管理科学基于工学一体化教学模式《汽车火花塞的检查与更换》任务的教学设计◎李俊涛汽车火花塞的检查与更换是汽车维修工必备技能之一，如何让学生体验真实的企业工作场景，独立规范完成真实的工作流程，是本任务教学的基本要求。

工学一体化教学模式就是“学习即工作，工作即学习”，强调“学生主体，能力本位”，培养学生综合职业能力。

本文将从选题价值、学习目标、学习内容、学习资源、教学过程、教学反思等六个方面对本任务进行教学设计。

一、选题价值真实性：本课题选自真实工作任务，在车辆实际保养和维修工作中，需要对火花塞进行检查与更换。

学习过程中通过模拟真实工作场景，按照工作流程完成任务的方式，贴合实际工作，强化学生意识。

普遍性：火花塞的检查与更换，是车辆保养维修的常见工作，是汽车维修工必备的工作技能。

学生通过本次学习，可以熟练掌握火花塞的检查与更换，进入工作岗位后能够直接运用，具有普遍性。

二、学习目标根据课程标准，结合学情分析，依据学生基础和学习的认知规律，本着培养学生的综合职业能力和职业素养的目的，为学生制定了课中学习目标：1.通过阅读任务书，明确任务要求。

通过课前书写的火花塞常见故障，小组讨论分析后，确定出火花塞故障原因。

2.在小组讨论和教师指导下，制定和完善火花塞检查与更换工作计划。

3.能根据火花塞的检查工作计划和操作规范，通过分工合作，规范进行火花塞的检查与更换工作，完成维修工单的填写。

三、学习重难点及化解方法1.学习重点：规范拆装火花塞。

化解方法：通过小组讨论的结果书写火花塞规范拆装的说明书，小组展说，教师点评指正，突破重点。

2.学习难点：火花塞的检查与正确选配。

化解方法：在老师的指导下，通过图片展示、实物展示，学生自我观察、故障再现等形式，让学生体验真实案例场景。

四、学习资源：学习资源包括软件资源和硬件资源1.软件资源：软件资源包括教材、维修手册、工作页、评价表、二维码教学视频、网络教学平台学习通及班级微信群等。

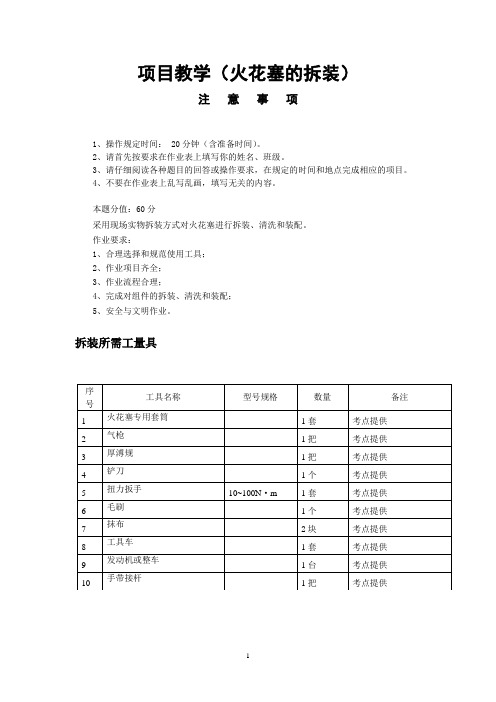

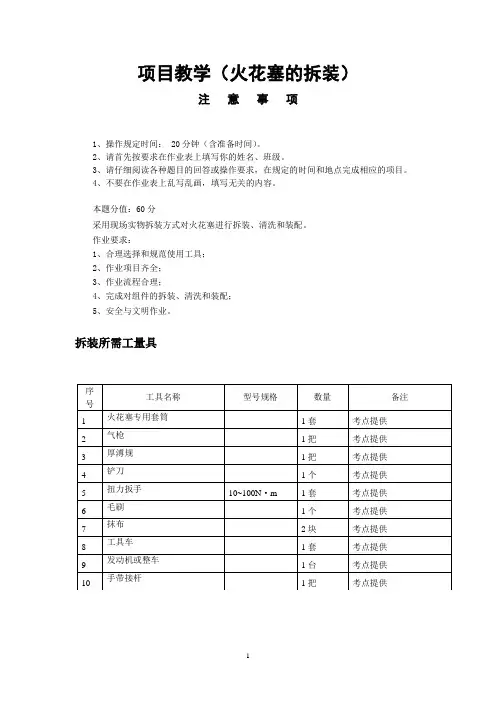

项目教学（火花塞的拆装）
注意事项
1、操作规定时间： 20分钟（含准备时间）。

2、请首先按要求在作业表上填写你的姓名、班级。

3、请仔细阅读各种题目的回答或操作要求，在规定的时间和地点完成相应的项目。

4、不要在作业表上乱写乱画，填写无关的内容。

本题分值：60分
采用现场实物拆装方式对火花塞进行拆装、清洗和装配。

作业要求：
1、合理选择和规范使用工具；
2、作业项目齐全；
3、作业流程合理；
4、完成对组件的拆装、清洗和装配；
5、安全与文明作业。

拆装所需工量具
火花塞的拆装项目评分标准
班级：姓名：用时：分钟总得分：
确认签名：考核人：。

一、实训目的本次实训旨在让学生掌握汽车火花塞的拆装方法，了解火花塞的作用及更换的必要性，提高学生的实际操作能力，培养严谨的工作态度和团队协作精神。

二、实训内容1. 火花塞的作用及更换的必要性火花塞是汽车点火系统中的关键部件，其作用是将高压电击穿空气与汽油混合物，使其燃烧，从而推动发动机运转。

当火花塞积碳、老化或损坏时，会导致点火不良，影响发动机性能，甚至引发发动机故障。

因此，定期更换火花塞对于确保发动机正常工作具有重要意义。

2. 火花塞的拆装步骤（1）准备工具：六角套筒、长接杆、扳手、螺丝刀、压缩空气吹枪等。

（2）拆装前的注意事项：①在拆装火花塞前，应确保发动机冷却至室温。

②清理点火线圈周围的油污和灰尘，拔下点火线圈的线束插头。

③拔下点火线圈固定螺丝，取出点火线圈。

（3）拆装步骤：①用套筒将火花塞拧松，然后用长接杆配合扳手将火花塞取出。

②用压缩空气吹枪将火花塞周围的污物吹净。

③安装新的火花塞，先将火花塞套入套筒，用手轻轻拧入螺纹孔，约1/2螺纹长度。

④使用扭力扳手按照规定力矩拧紧火花塞，确保其紧固。

⑤安装点火线圈，固定螺丝。

⑥检查点火线圈的线束插头是否插紧。

3. 火花塞更换注意事项（1）更换火花塞时，应选择与原车型、发动机型号相匹配的火花塞。

（2）安装火花塞时，注意扭矩不宜过大或过小，以免损坏火花塞或影响密封性能。

（3）安装过程中，保持火花塞及螺纹孔清洁，避免杂质进入。

（4）安装点火线圈后，检查线束插头是否插紧。

三、实训过程1. 学生分组，每组5人，明确分工。

2. 每组学生在指导下，按照实训内容进行火花塞拆装操作。

3. 指导教师巡视指导，纠正操作不规范之处。

4. 学生完成拆装操作后，检查火花塞安装是否牢固，点火线圈线束插头是否插紧。

5. 学生总结实训过程，撰写实训报告。

四、实训心得体会通过本次实训，我深刻认识到火花塞在汽车点火系统中的重要性。

以下是我在实训过程中的心得体会：1. 实践操作能力得到提高。

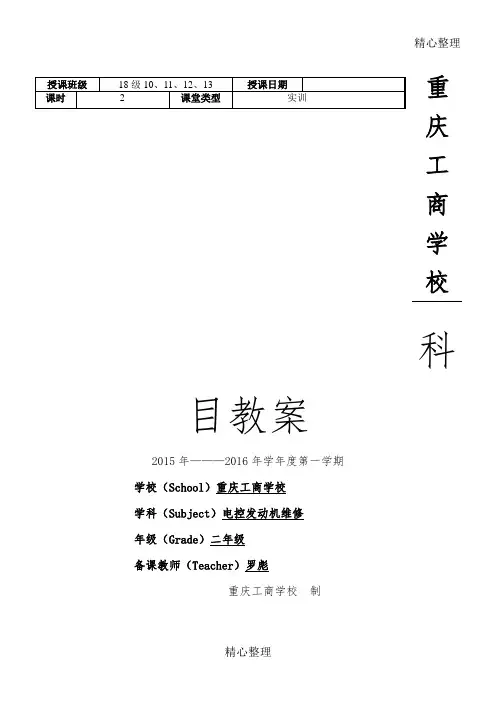

火花塞拆装教案文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）重Array庆工商学校科目教案2015年———2016年学年度第一学期学校（School）重庆工商学校学科（Subject）电控发动机维修年级（Grade）二年级备课教师（Teacher）罗彪重庆工商学校制组织教学复习提问新课引入新授实训演示讲解分组练习环视一周，检查出缺席及设备情况。

回顾上次课点火线圈的作用以及每条线的作用。

火花塞的检测与更换新课引入教师创设情景车主：我的汽车出现起动后自动熄火，熄火后不能起动，熄火前动力不足，提速无力等症状。

师傅：那您讲讲，是什么行驶多少里程了，有没有按时保养？车主：我的车大约行驶3万公里，我都按时保养了的啊。

怎么会有这样的情况呢？师傅：嗯，那我检查一下吧。

提问1.到底故障的原因是什么？故障出在发动机的机体上故障出在油路上故障出在气路上故障出在火花塞上新课授予一、火花塞的作用汽油发动机是通过燃料和混合气体的适时燃烧使之产生动力，但是作为燃料的汽油即使处于高温环境下也很难自燃，要想使其适时燃烧有必要用“火”来点燃。

这里说的火花点火便是“火花塞”的作用。

发动机整体性能的好坏完全是取决于火花塞闪出火花的良否来决定的。

我们往往把发动机比作为“汽车的心脏”，但是更能把火花塞比作为“发动机的心脏”。

介绍火花塞常见的故障现象1、积碳严重2、机油沉积3、铅沉积4、粉尘状沉积5、温度过高6、间隙异常实训部分一：工具的准备与检测师生互致问候。

学生回忆上次课的内容，回答教师所提出的问题教师叙述故障学生领会对话意图教师提问学生讨论回答教师讲解学生回忆教师讲解学生回忆教师图片展示学生观看学习教师演示学生观察学生练习，教师进行巡回指导，及时指出并纠正学生操作过程中出现的问题及错误。

教师总结，学生跟教师共同复述一遍课堂所学知识。

教师Ppt展示作业1分1分2分3分2分2分2分10分50分8分2分10分确认工具车、一字起子、指针式扭力扳手、万用表、抹布等工具准备齐全。

叙述火花塞的拆卸与安装方法(一)叙述火花塞的拆卸与安装一、火花塞的作用1.火花塞是发动机点火系统的重要部件，用于点燃混合气体，驱动汽车运行。

2.定期检查火花塞的状况，确保其正常工作，有助于提高燃油经济性和减少尾气排放。

二、拆卸火花塞的工具准备1.火花塞扳手：用于拆卸和安装火花塞。

2.火花塞卡套：防止火花塞滑动和损坏。

三、火花塞拆卸步骤1.断开车辆电池的负极，避免触电。

2.打开发动机盖，找到火花塞所在的位置。

3.清除火花塞周围的污垢和杂物，防止进入内部。

4.使用火花塞扳手，顺时针拧下火花塞。

5.检查火花塞的状况，如有损坏或磨损，需要及时更换。

四、火花塞安装步骤1.准备好一颗新的火花塞，并按照车辆制造商的规定选用适当型号。

2.使用火花塞扳手，逆时针旋转新的火花塞，直到手感紧密。

3.注意不要过紧，以免损坏火花塞或发动机。

4.清除火花塞区域的污垢和杂物，确保火花塞能够顺利工作。

5.关上发动机盖，重新连接车辆电池的负极。

五、其他注意事项1.在拆卸和安装火花塞时，应确保发动机冷却。

2.注意火花塞的扭矩，不要过紧或过松。

3.定期检查火花塞的状况，根据使用情况及时更换。

4.若不熟悉操作，建议寻求专业人士的帮助。

以上是关于火花塞拆卸与安装的详细说明，希望能对您有所帮助。

记住遵循正确的操作步骤，确保您的车辆点火系统的正常工作和安全。

六、火花塞拆卸的替代方法除了使用火花塞扳手进行拆卸之外，还有一些其他方法可以帮助拆卸火花塞。

1.气压工具：使用气压工具可以轻松地将火花塞从缸体中拆卸出来。

先将气压工具固定在火花塞上，然后通过增加气压来推动火花塞松动。

这种方法适用于无法使用常规扳手进行拆卸的情况。

2.火焰加热：使用火焰加热可以使火花塞周围的金属膨胀，从而使其更容易拆卸。

先用火焰加热火花塞周围的金属，然后迅速使用火花塞扳手拆卸火花塞。

但要注意火焰加热时一定要小心，避免烫伤或引发火灾。

3.强力液体喷射剂：使用强力液体喷射剂可以在火花塞的螺纹处喷射一些润滑剂，让其渗透到螺纹接触面，使火花塞更容易拆卸。
