紫外可见漫反射求带隙宽度1. 引言紫外可见漫反射(UV-Vis diffuse reflectance spectroscopy)是一种常用的光谱分析技术,用于研究材料的光学性质。
在材料科学和化学领域,紫外可见漫反射可以用来确定材料的带隙宽度。
带隙宽度是指能带结构中价带(valence band)和导带(conduction band)之间的能级差。
它是一个重要的材料参数,对于了解材料的电子结构和光学性质具有重要意义。
本文将详细介绍紫外可见漫反射原理、带隙宽度的计算方法以及实际应用。
2. 紫外可见漫反射原理紫外可见漫反射是一种非常灵敏的光谱测量技术,通过测量样品对入射光的反射率来获取信息。
在紫外可见光谱范围内,材料的反射率与能带结构和电子能级密切相关。
当光线照射到材料表面时,一部分光被吸收,一部分光被反射。
被吸收的光能量会激发材料中的电子,使其从价带跃迁到导带。
根据库仑定律,当光通过材料时,电子会发生振荡,产生漫反射。
漫反射光的强度与材料的能带结构和电子态密度有关。
通过测量样品对入射光的漫反射光强度,可以得到材料的光谱信息。
3. 带隙宽度的计算方法带隙宽度可以通过紫外可见漫反射光谱的分析来计算。
在紫外可见光谱范围内,材料的反射率与波长有关,可以通过绘制反射率-波长曲线来分析材料的光学性质。
3.1 Kubelka-Munk理论Kubelka-Munk理论是一种常用的分析紫外可见漫反射光谱的方法。
该理论假设材料的吸收和散射是独立的。
根据Kubelka-Munk理论,漫反射光强度(R)与样品的吸收系数(α)和散射系数(S)之间存在以下关系:R = (1 - R∞)^2 / (2 * S * α)其中,R∞为样品的透射率。
3.2 Tauc方程Tauc方程是根据材料的能带结构推导出来的,用于计算带隙宽度。
根据Tauc方程,材料的吸收系数与入射光的能量之间存在以下关系:αhν = A(hν - Eg)^n其中,α为吸收系数,hν为入射光的能量,Eg为带隙宽度,A为常数,n为指数。
半导体材料光学带隙的计算计算半导体材料的光学带隙有多种方法,下面将介绍几种常用的方法:1.线性光学吸收谱法(LOA)线性光学吸收谱法是通过测量半导体材料在紫外-可见光范围内的吸收光谱来计算光学带隙。
这种方法基于光与材料中电子的相互作用,根据材料吸收光的能量与光学带隙之间的关系来计算带隙。
这种方法相对简单,可以得到相对准确的结果,但只适用于直接带隙材料。
2.激发态光吸收法(ESA)激发态光吸收法是通过测量材料在光激发下的光吸收谱来计算光学带隙。
这种方法适用于间接带隙材料,它考虑了光激发引起的电子能级变化。
通常,材料在低温下通过光激发形成激发态,然后测量其吸收光谱来计算带隙。
这种方法比较复杂,需要进行光谱拟合和数据处理,但可以得到更准确的结果。
3.电子能谱方法电子能谱方法是通过计算材料中电子的能量态密度来计算光学带隙。
这种方法通常使用基于密度泛函理论(Density Functional Theory,DFT)的第一性原理计算方法。
在计算中,需要考虑电子间相互作用、自旋-轨道耦合等因素。
由于计算的复杂性和计算结果的依赖于近似方法,这种方法通常用于研究特殊材料的带隙特性。
4.傅里叶变换红外光谱法(FTIR)傅里叶变换红外光谱法是一种通过测量半导体材料在红外光谱范围内的光吸收谱来计算光学带隙的方法。
这种方法适用于间接带隙材料,可以考虑光与材料中声子的相互作用,更准确地计算带隙。
总结来说,计算半导体材料的光学带隙需要根据具体材料的特性选择适合的方法。
实验方法包括线性光学吸收谱法和激发态光吸收法,理论方法包括电子能谱方法和傅里叶变换红外光谱法。
各种方法都有其适用的范围和计算复杂度,需要根据研究目的和材料特点选择合适的方法进行计算。
半导体材料光学带隙的计算禁带宽度是半导体的一个重要特征参量,其大小主要决定于半导体的能带结构,即与晶体结构和原子的结合性质等有关。
禁带宽度的大小实际上是反映了价电子被束缚强弱程度的一个物理量,也就是产生本征激发所需要的最小能量。
禁带宽度可以通过电导率法和光谱测试法测得,为了区别用电导率法测得禁带宽度值,用光谱测试法测得的禁带宽度值又叫作光学带隙。
下面以光谱测试法为例介绍半导体材料光学带隙的计算方法:对于半导体材料,其光学带隙和吸收系数之间的关系式为[1]:αhν=B(hν-Eg)m (1)其中α为摩尔吸收系数,h为普朗克常数,ν为入射光子频率, B 为比例常数,Eg为半导体材料的光学带隙,m的值与半导体材料以及跃迁类型相关:(1)当m=1/2 时,对应直接带隙半导体允许的偶极跃迁;(2)当m=3/2 时,对应直接带隙半导体禁戒的偶极跃迁;(3)当m=2 时,对应间接带隙半导体允许的跃迁;(4)当m=3 时,对应间接带隙半导体禁戒的跃迁。
下面介绍两种禁带宽度计算公式的推导方法:推导1:根据朗伯比尔定律可知:A=αb c (2)其中 A 为样品吸光度,b 为样品厚度,c 为浓度,其中bc 为一常数,若B1=(B/bc)1/m,则公式(1)可为:(Ahν)1/m=B1(hν-Eg) (3)根据公式(3),若以hν 值为x 轴,以(Ahν)1/m 值为y 轴作图,当y=0 时,反向延伸曲线切线与x 轴相交,即可得半导体材料的光学带隙值Eg。
推导2:根据K-M 公式可知:F(R∞)=(1- R∞)2/2 R∞=K/S (4)其中R∞为绝对反射率(在日常测试中可以用以硫酸钡做参比测得的样品相对反射率代替[2]),K 为吸收系数,S 为散射系数。
若假设半导体材料分散完全或者将样品置于600入射光持续光照下可认为K=2α[3]。
因在一定温度下样品散射系数为一常数,假设比例常数为B2,,我们可通过公式(4)和公式(1)可得:(F(R∞) hν)1/m=B2(hν-Eg) (5)根据公式(5),若以hν 值为x 轴,以(F(R∞) hν)1/m值为y 轴作图,当y=0 时,反向延伸曲线切线与x 轴相交,即可得半导体材料的光学带隙值Eg。
利用紫外可见分光光度计测材料的光学带隙紫外可见分光光度计是一种常见的实验仪器,常用于测量材料的光谱特性,包括吸收谱和透射谱。
而测量材料的光学带隙是其中一个重要的应用之一光学带隙是指材料中电子能级的分布情况。
在固体材料中,电子只能存在于不同的能级中,这些能级之间可以有间隔,而不能连续分布。
能量间隔最大的两个能级分别称为价带和导带,它们之间的能量差距就是光学带隙。
光学带隙决定了材料在不同波长光的吸收和透射特性,因此对于研究材料的光学性质和电子行为非常重要。
通过紫外可见分光光度计测量材料的光学带隙有多种方法,下面分别介绍两种常用的方法:间接带隙法和直接带隙法。
间接带隙法:在这种方法中,通过测量材料对不同波长光的吸收特性来确定光学带隙。
首先,需要测量材料在可见光和紫外光范围内的透射光谱。
通过对透射光谱进行处理,可以得到材料的吸收系数。
然后,根据Tauc Plot方法,绘制吸收系数与光子能量的平方根的关系图。
在间接带隙下,吸收系数与光子能量的平方根成线性关系,通过图像的斜率可以确定光学带隙的大小。
直接带隙法:在这种方法中,通过测量材料的透射光谱来确定光学带隙。
同样,需要先测量材料在可见光和紫外光范围内的透射光谱。
然后,通过分析透射率的变化,可以确定光学带隙。
在直接带隙下,材料对不同波长的光具有非常高的吸收能力,因此在带隙范围内透射率很低。
通过找到透射率最低点,就可以确定光学带隙的能量。
使用紫外可见分光光度计测量材料的光学带隙时,还需要注意一些实验条件和注意事项。
首先,由于光学带隙通常位于紫外光范围,所以必须确保分光光度计的波长范围覆盖到紫外光区域。
其次,样品的准备和处理也很重要,必须确保样品是均匀的,没有表面缺陷和杂质。
此外,样品的厚度也会影响测量结果,通常要求样品的厚度在波长范围内保持恒定。
总结起来,利用紫外可见分光光度计测量材料的光学带隙可以通过间接带隙法和直接带隙法两种方法来实现。
这些方法提供了一种快速、准确、非破坏性的测量手段,为研究材料的光学性质和电子行为提供了重要的信息。

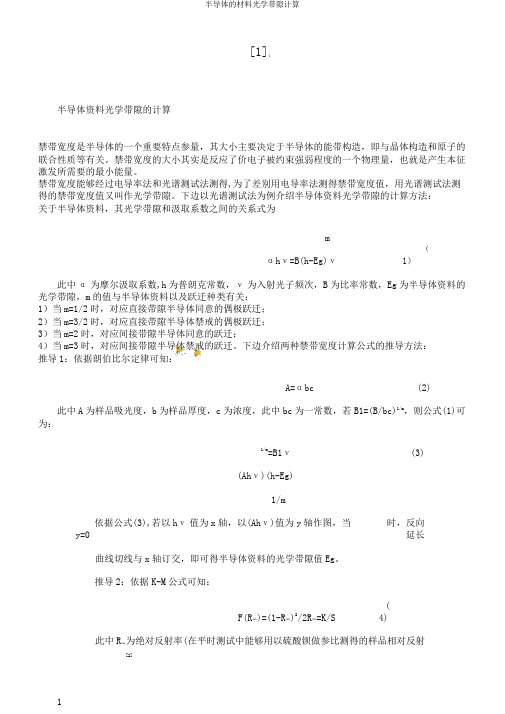

[1]:半导体资料光学带隙的计算禁带宽度是半导体的一个重要特点参量,其大小主要决定于半导体的能带构造,即与晶体构造和原子的联合性质等有关。
禁带宽度的大小其实是反应了价电子被约束强弱程度的一个物理量,也就是产生本征激发所需要的最小能量。
禁带宽度能够经过电导率法和光谱测试法测得,为了差别用电导率法测得禁带宽度值,用光谱测试法测得的禁带宽度值又叫作光学带隙。
下边以光谱测试法为例介绍半导体资料光学带隙的计算方法: 关于半导体资料,其光学带隙和汲取系数之间的关系式为m(1)αhν=B(h-Eg)ν此中α为摩尔汲取系数,h 为普朗克常数,ν为入射光子频次,B 为比率常数,Eg 为半导体资料的光学带隙,m 的值与半导体资料以及跃迁种类有关: 1)当m=1/2时,对应直接带隙半导体同意的偶极跃迁; 2)当m=3/2时,对应直接带隙半导体禁戒的偶极跃迁; 3)当m=2时,对应间接带隙半导体同意的跃迁;4)当m=3时,对应间接带隙半导体禁戒的跃迁。
下边介绍两种禁带宽度计算公式的推导方法: 推导1:依据朗伯比尔定律可知:A=αbc (2)此中A 为样品吸光度,b 为样品厚度,c 为浓度,此中bc 为一常数,若B1=(B/bc)1/m ,则公式(1)可为:1/m=B1ν(3)(Ahν)(h -Eg)1/m时,反向延长依据公式(3),若以hν值为x 轴,以(Ahν)值为y 轴作图,当y=0曲线切线与x 轴订交,即可得半导体资料的光学带隙值Eg 。
推导2:依据K-M 公式可知:F(R ∞)=(1-R ∞)2/2R ∞=K/S(4)此中R ∞为绝对反射率(在平时测试中能够用以硫酸钡做参比测得的样品相对反射[2]率取代),K为汲取系数,S为散射系数。
若假定半导体资料分别完整或许将样0[3]品置于60入射光连续光照下可以为K=2α。
因在必定温度下样品散射系数为一常数,假定比率常数为B2,,我们可经过公式(4)和公式(1)可得:(F(R1/mν(5)∞)hν)=B2(h-Eg)依据公式(5),若以hν值为x 轴,以(F(R∞)h 1/m值为y 轴作图,当y=0时,反ν)向延长曲线切线与x 轴订交,即可得半导体资料的光学带隙值Eg 。
半导体的材料光学带隙计算一、理论计算方法半导体材料的光学带隙计算可以通过第一性原理计算方法来实现。
第一性原理计算方法是一种基于量子力学原理的计算方法,能够从理论上推导出材料的能带结构和光学性质。
其中最常用的方法是密度泛函理论(DFT)。
密度泛函理论是一种基于电子密度的理论,在计算半导体材料光学带隙时,常用的是基于DFT的近似方法,如广义梯度近似(GGA)和含杂质的LDA(LDA+U)方法等。
这些方法能够准确地计算半导体材料的能带结构和光学性质。
在计算过程中,首先需要构建半导体材料的晶体结构模型,并确定其空间群和晶格常数。
然后,利用DFT方法计算出材料的能带结构,包括导带和价带的能级分布。
最后,通过计算电子间跃迁的光学矩阵元和频率依赖的光子能量吸收谱,可以得到材料的光学带隙。
二、实验方法实验方法是验证和测量理论计算结果的重要手段之一、常用的实验方法包括光学吸收谱测量、激光光致发光(PL)谱图测量和光子能谱测量等。
光学吸收谱测量是一种常见的实验方法,通过测量材料的吸收介质中的光电子转移,可以得到材料的吸收图谱。
从吸收图谱中可以得到材料的带隙能量。
这种方法不仅可以用于计算半导体信息,还可以应用于其他光学材料的研究。
激光光致发光谱图测量是一种通过激光器激励半导体材料,从材料内部发出的光子来研究材料性质的方法。
从测得的PL谱图中,可以得到材料的激子特性和激子能带结构,进而得到材料的光学带隙。
光子能谱测量是一种通过测量材料的电子能谱和角分辨光电子能谱来获取材料光学信息的方法。
通过测量电子能谱可以得到材料的能带结构和带隙能量,通过测量角分辨光电子能谱可以得到材料的能带性质和电子能级分布。
三、分析和讨论密度泛函理论计算和实验方法是两种互补的方法,可以相互验证和修正。
理论计算方法可以计算出材料的电子能带结构和光学性质,但没有考虑到材料的缺陷和表面效应,而实验方法可以直接测量材料的性质,但往往受到实验条件的限制。
在实际应用中,除了使用理论计算和实验方法之外,还可以通过结合两者的结果来获得更准确的结果。
半导体材料光学带隙的计算
1.势能法:势能法是一种比较简单的计算光学带隙的方法。
它基于半导体能带结构的理论,假设电子在晶体中的势能与电子自由状态的势能有所不同。
通过求解晶格势能与电子能级之间的薛定谔方程,可以计算得到光学带隙。
2.密度泛函理论:密度泛函理论(DFT)是一种使用波函数的基态电子密度分布来计算材料性质的方法。
在计算光学带隙时,可以使用DFT方法计算材料的密度泛函,然后通过求解光学跳跃的频率依赖响应函数来计算光学带隙。
3.自洽场方法:自洽场方法是一种通过迭代求解薛定谔方程得到平衡态的方法。
在计算光学带隙时,可以使用自洽场方法来计算材料的电子结构,并从中得到波函数的电子势能。
然后可以通过求解晶格势能与电子能级之间的薛定谔方程来计算光学带隙。
4.傅里叶变换方法:傅里叶变换方法是一种通过对周期晶格进行傅里叶变换来计算材料性质的方法。
在计算光学带隙时,可以使用傅里叶变换方法来计算材料的能带结构,并从中获得光学带隙。
应用以上方法计算光学带隙时需要考虑的因素包括材料的晶体结构、成分、温度等。
此外,还需要考虑电子-空穴相互作用的影响,例如考虑材料的多体效应和激子形成。
总而言之,计算材料的光学带隙是一个复杂的过程,需要考虑多个因素和使用不同的方法。
在光学带隙的计算中,可以选择合适的方法来获得准确的结果。
通过计算光学带隙,可以更好地理解材料的电子结构和光学特性,为材料的设计和应用提供理论指导。
已知透射光谱及相关数据,求吸收光谱和禁带宽度Eg 首先,根据相应样品的透射光谱,求出吸收系数α。
其次,我们用2)(ναh 对光子能量(νh )做图,然后经过线形拟合,将线性区外推到横轴上的截距就得到禁带宽度 Eg 。
具体操作过程如下:
(1)根据透射光谱(T )和相应薄膜厚度(d )计算得到吸收系数。
计算公式如下:()d T //1ln =α;其中,如果透射光谱中纵坐标以100为完全透过率,则上式中数值1改为100;d 为相应薄膜厚度,单位为nm 。
(2)求出光子能量νh 。
公式如下:)()(1240eV nm c
h h λλν== (3)求出2)(ναh
(4)以2)(ναh 为纵坐标,以νh 为横坐标作图,得到的相应
图一:
(5)选择预线性拟合的范围,点击(注意,只适用Origin75)Tools ,Liear fit ,settings ,在Points 中填入数字2;在Range 中填入数字范围(0~200);点击Operation ,点击Fit 按键;在Find Y 中输入数字0,点击Find X 按键,得到横坐标交点数值E g 。
(a h υ)2 (e V 2n m -2)
0.000
0.005
0.0100.0150.0200.025
(a h υ)2 (e V 2n m -2)。
