地铁通信工程漏缆卡具安装作业指导书

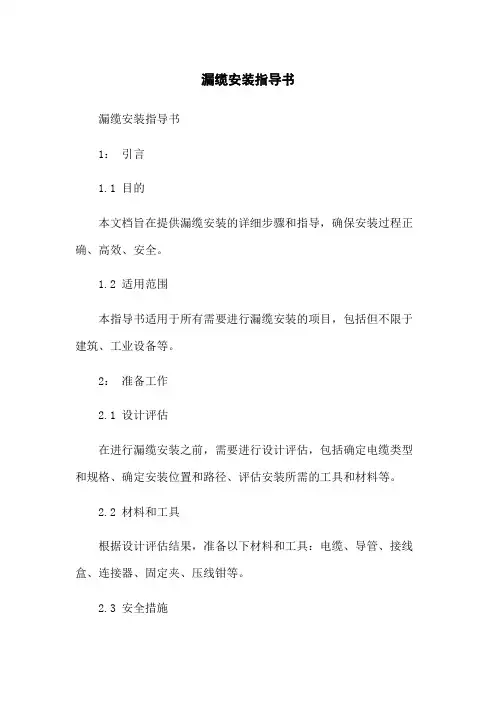

漏缆安装指导书漏缆安装指导书1：引言1.1 目的本文档旨在提供漏缆安装的详细步骤和指导，确保安装过程正确、高效、安全。

1.2 适用范围本指导书适用于所有需要进行漏缆安装的项目，包括但不限于建筑、工业设备等。

2：准备工作2.1 设计评估在进行漏缆安装之前，需要进行设计评估，包括确定电缆类型和规格、确定安装位置和路径、评估安装所需的工具和材料等。

2.2 材料和工具根据设计评估结果，准备以下材料和工具：电缆、导管、接线盒、连接器、固定夹、压线钳等。

2.3 安全措施确保遵守相关的安装安全措施，如佩戴安全帽、手套、护目镜等，使用绝缘工具，避免电击和其他伤害。

3：漏缆安装步骤3.1 确定安装路径根据设计评估的结果，确定漏缆的安装路径，包括通过墙壁、地板和天花板等。

3.2 准备接线盒和连接器根据电缆规格和连接要求，准备相应的接线盒和连接器。

3.3 安装导管按照安装路径，安装导管，确保导管固定稳固且尺寸符合要求。

3.4 安装电缆将电缆穿过导管，注意避免弯曲过大或损坏电缆绝缘。

3.5 连接电缆根据接线盒和连接器的要求，正确连接电缆，并紧固连接螺栓。

3.6 接地处理根据相关标准和规范，对电缆和设备进行接地处理，确保接地良好。

3.7 定位和固定将电缆和导管定位到预定位置，并使用固定夹或其他工具固定电缆和导管，确保牢固可靠。

4：进行测试和验收4.1 进行电线和接地测试使用适当的测试设备，对安装的电缆进行电线测试和接地测试，确保连接正确并符合要求。

4.2 进行电缆敷设测试对安装的电缆进行敷设测试，包括电缆的张力测试、弯曲测试等。

4.3 进行系统验收根据项目的要求，进行系统的整体验收，确保安装达到预期效果和质量要求。

5：文档附件本文档涉及的附件包括但不限于以下内容：- 设计评估报告- 安装图纸- 安装记录表格- 测试报告- 验收报告等6：法律名词及注释6.1 法律名词- 漏缆：指通过壁、地、顶板等建筑结构间隙的方式进行电缆安装的方法。

安德鲁泄漏电缆系统安装作业指导书Andrew Technical Marketingasz.siteservice@安德鲁泄漏电缆、接头安装流程一．泄漏电缆的卡具安德鲁公司为地铁捷运等项目共配备常规、阻燃等多种安装固定夹具。

系统各部件性能：1.钢索吊装夹具和扎带组件型号：（1）加固型钢索吊挂尼龙夹具型号：MWH-1-58-Y（2）不锈钢阻燃扎带型号：250058MWH-1-58-Y 示意图250058 示意图2.地铁类尼龙卡具部件组成说明示意图3.阻燃金属卡具示意图请参见相关指导书。

二．各类卡具的安装方法1.地铁类尼龙卡具的安装A．膨胀螺栓的安装方法步骤1. 使用6mm 钻头在墙体上垂直钻孔，孔深为40 - 45mm。

步骤2. 吹出孔内灰尘。

步骤3. 装入膨胀螺栓（锚栓）与墙面平齐。

B．尼龙卡具及组件的安装方法步骤1. 按照尺寸打孔，并装入尼龙膨胀锚栓，放上尼龙支座；步骤2. 将螺钉穿入漏缆卡环及尼龙支座，旋入膨胀螺栓并紧固直至各部件密贴。

2.使用钢索吊装夹具及扎带三． 泄漏电缆的布放安裝RCT 漏缆须由最少四名工作人员负责。

四名工作人员之工作岗位如图所示。

注意点：1.泄漏电缆外部护套有一根筋，此筋在安装时必须面向墙壁。

2.漏缆在铺设时，必须注意不能弯折，如发现外护套在弯曲处有不平滑凸起或凹陷，则表示外导体被损坏。

（外导体内表面为信号传输层，如有形变不仅会增加衰耗，而且一旦变形处位于辐射开口处，则该处的信号泄露频段等都会发生相应变化。

） 3.隧道内铺设漏缆，且漏缆必须转弯时，需注意弯曲度不得超过弯曲半径。

（弯曲半径参看使用漏缆的性能参数。

）因墙身转角关系而需要弯曲RCT7漏缆，弯曲半径不得小于508mm 。

如图所示；墙身转角固定方案因水管需绕行固定方案工作人员RCT7 漏缆 RCT7漏缆电缆卡具墙身RCT7漏缆电缆卡具四．漏缆的固定电缆放入电缆卡具中，并卡上电缆卡具。

注意电缆固定的方向，定位筋须向着墙体（即安放于卡具凹槽内）。

漏缆安装指导书一、前言漏缆，作为一种特殊的通信线缆，在特定的通信场景中发挥着重要作用。

为了确保漏缆能够正常、高效地工作，正确的安装方法至关重要。

本指导书将详细介绍漏缆安装的流程、要点及注意事项，旨在为安装人员提供清晰、准确的操作指南。

二、漏缆简介漏缆是一种开槽的同轴电缆，通过在电缆外导体上开槽，使得电磁场能够从槽口辐射出来，从而实现信号的覆盖和传输。

漏缆具有信号覆盖均匀、适应性强等优点，广泛应用于地铁、隧道、矿井等狭长封闭空间的通信系统中。

三、安装前准备1、工具和材料准备安装漏缆需要准备以下工具和材料：（1）扳手、螺丝刀、钳子等常用工具。

（2）吊线夹、固定夹具、膨胀螺栓等安装配件。

（3）漏缆本身，确保其规格、型号符合设计要求，并检查外观有无损伤。

2、现场勘查在安装前，需要对安装现场进行详细的勘查，包括：（1）确定漏缆的敷设路径，避免与其他线缆、管道等发生冲突。

（2）测量安装距离，计算所需漏缆的长度，并预留一定的余量。

（3）检查安装环境的温度、湿度等条件，确保符合漏缆的工作要求。

3、人员培训安装人员应熟悉漏缆的性能、安装方法及安全注意事项，经过相关培训后方可进行安装作业。

四、安装步骤1、固定支撑件根据勘查确定的安装位置，使用膨胀螺栓等固定件安装吊线夹或固定夹具等支撑件，确保其牢固可靠。

2、敷设漏缆（1）将漏缆从起始端开始，沿着支撑件逐步敷设，注意保持漏缆的平直，避免扭曲、弯折。

（2）在敷设过程中，每隔一定距离使用固定夹具将漏缆固定在支撑件上，固定间距应符合设计要求。

3、连接接头（1）如果漏缆需要连接，应使用专用的接头，并按照接头的安装说明进行操作。

（2）确保接头连接牢固，接触良好，以减少信号损耗。

4、接地处理为了保证漏缆的正常工作和安全，需要进行接地处理。

将漏缆的外导体与接地系统可靠连接，接地电阻应符合相关标准。

5、标识和标签在安装完成后，应对漏缆进行标识和标签，注明漏缆的型号、规格、起点和终点等信息，以便日后维护和管理。

通信系统作业指导书编制：审核：批准：年月日目录一、适用范围： (1)二、作业准备 (1)三、技术要求 (1)四、施工程序与工艺流程 (1)五、施工要求 (3)六、劳动力组织 (6)七、材料要求 (6)八、设备机具配置 (7)九、质量控制及检验 (7)十、安全及环保要求 (8)一、适用范围：适用于北京地铁泄漏同轴电缆、射频同轴电缆敷设施工。

二、作业准备2.1 内业技术准备作业指导书编制后，在开工前组织技术人员、工班长、安全员认真学习施工组织方案，阅读、审核施工图纸，澄清有关技术问题，熟悉《城市轨道交通通信工程质量验收规范》和设计指标标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底、施工工艺交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2 外业技术准备施工作业阶段遇到的各种新参数进行收集、整理。

三、技术要求3.1 泄漏同轴电缆、射频同轴电缆技术指标要符合设计图纸设计指标。

3.2 泄漏同轴电缆、射频同轴电缆配盘在工厂内完成。

盘高要符合施工单位的限高要求。

盘面标识准确清晰。

3.3泄漏同轴电缆、射频同轴电缆各种指标测试在工厂内完成。

四、施工程序与工艺流程4.1 施工程序施工程序：施工准备→线路检查→配盘检查→敷设安装→检查验收4.2 工艺流程4.2.1轨道车敷设作业流程图4.2.2人工敷设作业流程图五、施工要求5.1施工准备泄漏同轴电缆、射频同轴电缆安装前先进行单盘测试，其电气、结构特性均应符合技术条件的规定。

敷设前还应核实各区段泄漏同轴电缆的长度，不同区段的泄漏同轴电缆不能混放，泄漏同轴电缆敷设时不得有中间接头。

泄漏同轴电缆绝缘外皮不能有断裂、挤压和变形。

并尽量避免与其他线缆交叉敷设。

5.2 施工工艺5.2.1轨道车敷设（泄漏同轴电缆1-5/8”）：根据配盘资料和轨道占用计划及使用方向，确定放盘顺序，并根据放盘顺序吊装线盘，计划先放线盘放置平板车后端。

每次线盘放置数量应考虑平板空间，并预留现场放线时操作空间。

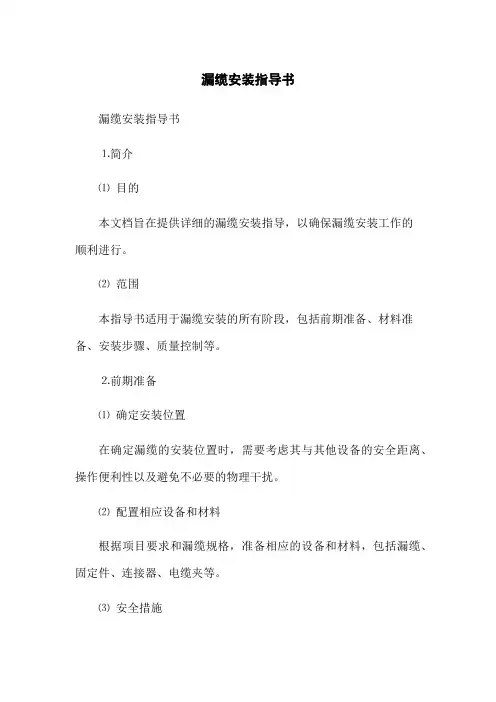

漏缆安装指导书漏缆安装指导书⒈简介⑴目的本文档旨在提供详细的漏缆安装指导，以确保漏缆安装工作的顺利进行。

⑵范围本指导书适用于漏缆安装的所有阶段，包括前期准备、材料准备、安装步骤、质量控制等。

⒉前期准备⑴确定安装位置在确定漏缆的安装位置时，需要考虑其与其他设备的安全距离、操作便利性以及避免不必要的物理干扰。

⑵配置相应设备和材料根据项目要求和漏缆规格，准备相应的设备和材料，包括漏缆、固定件、连接器、电缆夹等。

⑶安全措施在进行漏缆安装之前，必须遵循所有的安全规定，并且佩戴所需的个人防护装备。

确保工作区域整洁有序，减少意外风险。

⒊材料准备⑴检查漏缆质量在安装漏缆之前，检查每根漏缆的外观和质量，确保没有明显的损坏或缺陷。

⑵准备固定件和连接器根据漏缆的规格和安装要求，准备相应的固定件和连接器，并进行必要的检查，确保其质量合格。

⑶准备工具准备适当的工具，如电钻、扳手、钳子等，以便进行漏缆的安装和连接。

⒋安装步骤⑴固定漏缆按照安装位置的要求，使用固定件将漏缆牢固地固定在适当的位置上，并保持其垂直和水平。

⑵连接漏缆根据漏缆的类型和项目要求，采用适当的连接器将漏缆与其他设备连接起来。

确保连接牢固可靠，并进行必要的测试。

⑶接地处理根据相关安全规定，对漏缆进行必要的接地处理，以防止静电或其他电气问题。

⑷检查质量安装完成后，对漏缆的安装进行全面检查，确保每一步操作都符合要求，并修正任何潜在的问题。

⒌安装质量控制⑴测试和验证在漏缆安装完成后，进行必要的测试和验证，确保漏缆的功能正常，并满足项目的要求。

⑵文件记录对漏缆的安装过程进行详细记录，包括安装日期、安装人员、安装位置、材料及工具使用情况等，以备将来参考和审查。

⒍附件附件1：漏缆规格书附件2：漏缆安装图纸⒎法律名词及注释⑴根据相关法律法规，漏缆是指通过特定设备安装在建筑物或其他工程中，用于传输信号或电力的电缆。

⑵固定件是指用于将漏缆稳定地固定在安装位置上的设备，以确保其不受外力干扰或振动。

铁路通信工程漏泄同轴电缆施工作业指导书1. 适用范围本作业指导书适用于GSM-R数字移动通信工程漏泄同轴电缆施工。

2. 作业准备2.1内业技术准备施工前根据设计图和铁路公里标对下列内容进行复测：（1）隧道外架挂漏泄同轴电缆区段的电杆位置、杆距、杆高及漏泄同轴电缆长度；（2）隧道内漏泄同轴电缆架挂位置、长度；（3）区间机房位置、供电方式及供电线路径路。

作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，对施工人员进行技术交底，对参加施工人员进行上岗前技术培训。

2.2外业技术准备隧道二衬施工验收结束，隧道壁具备打眼条件，满足施工队伍进场施工需要。

夏核漏缆位置与通信图纸设计位置是否…致；根据轨顶标高复核漏缆吊挂高度。

3. 技术要求3.1漏泄同轴电缆到达现场后进行检查，其型号、规格、数量及质量符合设计要求及相关技术标准的规定。

3.2漏泄同轴电缆单盘直流电气特性符合表3.2的规定。

交流电气特性主要检查特性阻抗、电压驻波比、标称耦合损耗、传输衰减等，符合设计要求和相关技术标准的规定。

注：漏泄同轴电缆规格代号：42绝缘层标称外径42mm,对英寸：1-5/8英寸；32——绝缘层标称外径32mm,对英寸：1-1/4英寸；22——绝缘层标称外径22mm,对英寸：7/8英寸。

3.3隧道内漏泄同轴电缆支架的安装位置和固定方式符合设计要求。

3.4隧道内漏泄同轴电缆吊挂位置符合设计要求，吊挂高度距轨面4.5m。

3.5隧道外漏泄同轴电缆架设方式采用H型钢柱支撑和钢丝承力索吊挂方式。

承力索采用7X <1>2.6mm的镀锌钢绞线。

3.6漏泄同轴电缆的接续可靠、牢固，装配后接头外部按设计要求进行防护。

（6）漏泄同轴电缆与其他线经同支架安装时，尽可能避免交叉。

如无法避免时，注意将漏泄同轴电缆布设在外侧，避免其他线缆阻挡漏泄同轴电缆的信号覆盖。

4-漏缆安装施工作业指导书兰新铁路第二双线甘青段通信工程编号：CRSC-TX-004 漏缆安装施工作业指导书中国铁路通信信号股份有限公司单位: 兰新铁路甘青段系统集成项目经理部编制:审核:批准:年月日发布年月日实施漏泄同轴电缆安装施工作业指导书1 使用范围适用于兰新铁路隧道漏缆敷设施工。

2 作业准备2.1 业内技术准备开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底、岗前技术培训。

2.2 外业技术准备根据施工图纸提供的漏缆架设径路进行现场复测，确定图纸所给漏缆长度、径路、防护是否相符。

检查径路上的隧道壁、避车洞、杆路、过轨预留等是否具备敷设条件，确定敷设位置。

3 技术要求3.1 隧道内LCX支架安装要求1.LCX固定件应采用膨胀螺栓方式固定，使用专用卡具安装漏缆；2.采用吊夹固定LCX时，吊夹间距为1m，防火夹间隔10m；3.支架孔的高度应符合设计要求，孔距宜为0.8～1.5m；4.支架孔的直径、孔深应符合设计要求；孔应平直，不得成喇叭状；3.2 隧道内LCX敷设要求1.LCX吊挂应在隧道侧壁，槽口朝向线路侧；2.电力牵引供电区段隧道内LCX吊挂位置应符合设计要求。

当LCX与回流线、接地母线在同侧吊挂时，其距离应不小于0.6m。

与吸上线交越时，LCX外应加套厚0.8mm，长0.5m的聚乙烯塑料护套防护；3.敷设隧道内LCX宜采用机械施工。

当采用人工抬放、展放时人员间隔宜为5-7m，应避免LCX拖地；4.LCX在敷设过程中,严禁急剧弯曲。

LCX最小弯曲半径应大于漏缆外径的20倍。

5.LCX与其他线缆同支架安装时，尽可能避免交叉。

如无法避免时，应将LCX布设在外侧，避免其他线缆阻挡LCX的信号辐射。

3.3 隧道外LCX支柱安装要求1.单独立杆路架设时，支柱之间距离、隧道口及设备房屋处距第一根支柱距离应符合设计要求；承力索与柱顶之间的距离应不大于0.3m；2.预应力混凝土支柱质量应符合相关技术标准的规定，埋设深度、方式应符合标准要求；3.采用支柱安装时，其钢丝承力索宜采用7×Φ2.2mm镀锌钢绞线；4.LCX与接触网同杆架设时，应确认接触网支柱上预留安装LCX的条件。

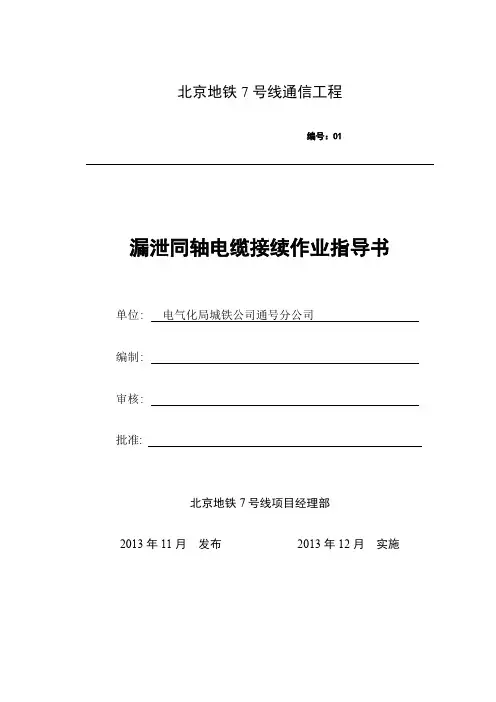

北京地铁7号线通信工程编号：01漏泄同轴电缆接续作业指导书单位: 电气化局城铁公司通号分公司编制:审核:批准:北京地铁7号线项目经理部2013年11月发布2013年12月实施目录1. 适用范围及编制依据 (3)1.1适用范围 (3)1.2 编制依据 (3)2. 作业准备 (3)2.1 内业技术准备 (3)2.2 外业技术准备 (3)3. 技术要求 (3)4. 施工程序与工艺流程 (4)4.1 施工程序 (4)4.2 工艺流程 (4)5. 施工要求 (5)5.1 施工准备 (5)5.2 漏缆端头制备 (5)5.3 外护套开剥 (6)5.4 接头安装 (7)5.5 接头质量检测 (12)5.6 漏缆吊挂 (12)5.7 连接器安装 (12)5.8 接头防护 (12)6. 劳动组织 (13)7. 材料要求 (13)7.1 漏缆接头的规格型号应与需要成端的漏缆匹配。

(13)7.2 漏缆接头的质量应符合有关规范、标准。

(13)8. 设备机具配置 (13)9. 质量控制与检验 (14)9.1 质量控制 (14)9.2 质量检验 (14)10. 安全及环保要求 (15)10.1 安全要求 (15)10.2 环保要求 (15)漏泄同轴电缆接续作业指导书1. 适用范围及编制依据1.1适用范围适用于新建**至**铁路客运专线**段通信工程漏泄同轴电缆接续施工。

1.2 编制依据◆《高速铁路通信工程施工技术指南【铁建设〔2010〕241号】》◆《高速铁路通信工程施工质量验收标准【TB 10755-2010】》◆新建**至**铁路客运专线**段“四电”系统集成、防灾安全监控、信息及相关工程施工图设计文件和相关图纸；◆工程进度、现场实际情况以及相关会议纪要；◆以往类似工程的施工经验。

2. 作业准备2.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
