超声波流量计系统知识介绍

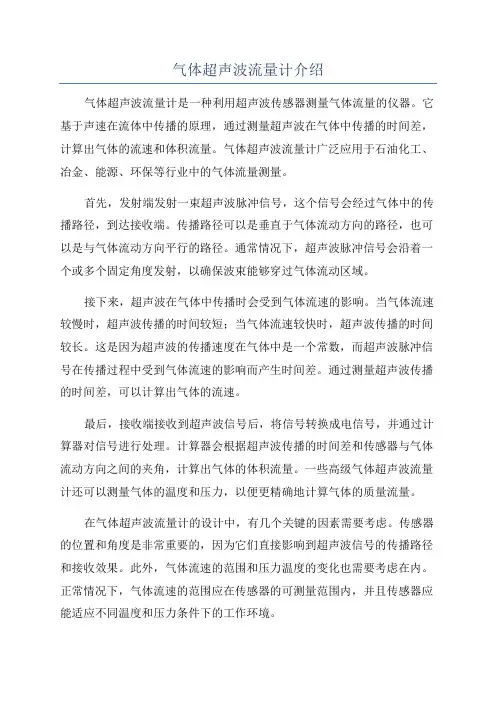

气体超声波流量计介绍气体超声波流量计是一种利用超声波传感器测量气体流量的仪器。

它基于声速在流体中传播的原理，通过测量超声波在气体中传播的时间差，计算出气体的流速和体积流量。

气体超声波流量计广泛应用于石油化工、冶金、能源、环保等行业中的气体流量测量。

首先，发射端发射一束超声波脉冲信号，这个信号会经过气体中的传播路径，到达接收端。

传播路径可以是垂直于气体流动方向的路径，也可以是与气体流动方向平行的路径。

通常情况下，超声波脉冲信号会沿着一个或多个固定角度发射，以确保波束能够穿过气体流动区域。

接下来，超声波在气体中传播时会受到气体流速的影响。

当气体流速较慢时，超声波传播的时间较短；当气体流速较快时，超声波传播的时间较长。

这是因为超声波的传播速度在气体中是一个常数，而超声波脉冲信号在传播过程中受到气体流速的影响而产生时间差。

通过测量超声波传播的时间差，可以计算出气体的流速。

最后，接收端接收到超声波信号后，将信号转换成电信号，并通过计算器对信号进行处理。

计算器会根据超声波传播的时间差和传感器与气体流动方向之间的夹角，计算出气体的体积流量。

一些高级气体超声波流量计还可以测量气体的温度和压力，以便更精确地计算气体的质量流量。

在气体超声波流量计的设计中，有几个关键的因素需要考虑。

传感器的位置和角度是非常重要的，因为它们直接影响到超声波信号的传播路径和接收效果。

此外，气体流速的范围和压力温度的变化也需要考虑在内。

正常情况下，气体流速的范围应在传感器的可测量范围内，并且传感器应能适应不同温度和压力条件下的工作环境。

气体超声波流量计具有许多优点。

首先，它具有非侵入性测量，不会对流体产生任何压降和泄漏风险。

其次，它的测量精确度高，可以达到±1%的精确度。

此外，气体超声波流量计的响应时间快，可以实时监测流量变化。

最后，它的维护成本低，使用寿命长，在良好的工作环境下可以保持准确的测量性能。

然而，气体超声波流量计也存在一些限制。

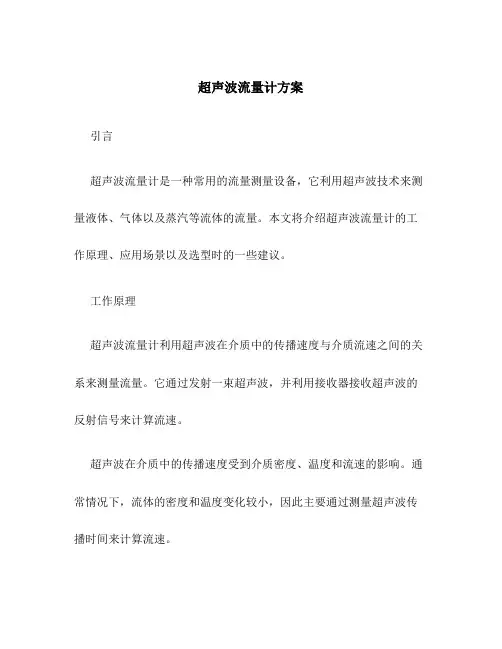

超声波流量计方案引言超声波流量计是一种常用的流量测量设备，它利用超声波技术来测量液体、气体以及蒸汽等流体的流量。

本文将介绍超声波流量计的工作原理、应用场景以及选型时的一些建议。

工作原理超声波流量计利用超声波在介质中的传播速度与介质流速之间的关系来测量流量。

它通过发射一束超声波，并利用接收器接收超声波的反射信号来计算流速。

超声波在介质中的传播速度受到介质密度、温度和流速的影响。

通常情况下，流体的密度和温度变化较小，因此主要通过测量超声波传播时间来计算流速。

超声波流量计通常包括一个发射器和一个或多个接收器。

发射器和接收器之间的距离确定了测量路径。

当超声波经过流体时，它的传播速度会受到流体流速的影响。

接收器接收到反射的超声波信号，并将其传递给测量设备。

通过测量超声波的传播时间和路径长度，可以计算出流体的流速。

应用场景超声波流量计在许多领域都有广泛的应用，特别是在工业自动化领域中。

以下是一些常见的应用场景：1.液体流量测量：超声波流量计可用于测量液体流量，例如供水管道、化工流程、石油和天然气管道等。

2.气体流量测量：超声波流量计也可用于测量气体流量，例如空调系统、天然气和石油气流动等。

3.蒸汽流量测量：超声波流量计在蒸汽系统中也有广泛的应用，可用于测量蒸汽的流量和质量。

由于超声波流量计具有非接触式、无压力损失、广泛测量范围和高精度等优点，因此被广泛应用于液体、气体和蒸汽的流量测量。

选型建议在选择超声波流量计时，需要考虑以下因素：1.测量介质：不同的超声波流量计适用于不同的介质，例如液体、气体或蒸汽。

确保选购的超声波流量计适用于要测量的介质。

2.测量范围：不同的超声波流量计有不同的测量范围。

根据实际需求选择合适的测量范围。

3.精度要求：超声波流量计的精度常常是选择的关键因素。

根据应用需求选择适当的精度。

4.环境条件：考虑超声波流量计将使用的环境条件，例如温度、压力和湿度。

选择适应环境条件的超声波流量计。

5.信号输出：超声波流量计的信号输出方式也是一个重要的考虑因素。

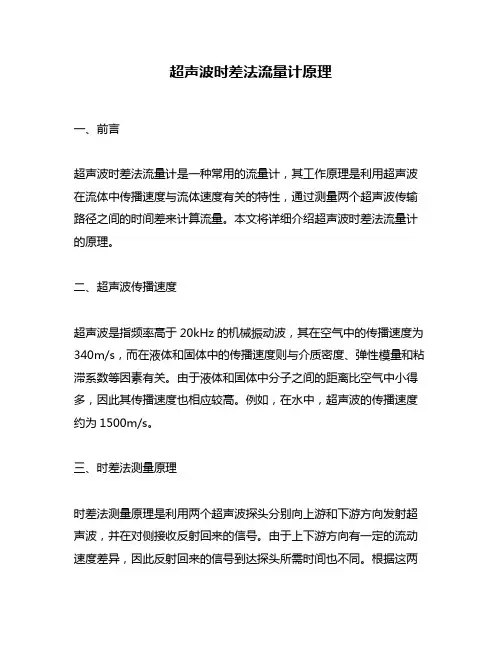

超声波时差法流量计原理一、前言超声波时差法流量计是一种常用的流量计，其工作原理是利用超声波在流体中传播速度与流体速度有关的特性，通过测量两个超声波传输路径之间的时间差来计算流量。

本文将详细介绍超声波时差法流量计的原理。

二、超声波传播速度超声波是指频率高于20kHz的机械振动波，其在空气中的传播速度为340m/s，而在液体和固体中的传播速度则与介质密度、弹性模量和粘滞系数等因素有关。

由于液体和固体中分子之间的距离比空气中小得多，因此其传播速度也相应较高。

例如，在水中，超声波的传播速度约为1500m/s。

三、时差法测量原理时差法测量原理是利用两个超声波探头分别向上游和下游方向发射超声波，并在对侧接收反射回来的信号。

由于上下游方向有一定的流动速度差异，因此反射回来的信号到达探头所需时间也不同。

根据这两个时间差可以计算出流体通过管道的体积流量。

四、探头设计超声波时差法流量计的探头通常由两个发射器和两个接收器组成。

发射器向上游和下游方向分别发射超声波，接收器则接收反射回来的信号。

为了保证测量精度，探头需要满足以下要求：1. 发射和接收角度应合适，一般为45度或60度。

2. 发射和接收距离应合适，一般为管道直径的1-2倍。

3. 接收灵敏度应高于发射灵敏度。

五、测量误差超声波时差法流量计的测量误差与许多因素有关，例如管道直径、流速、液体温度、压力和粘稠度等。

其中最主要的影响因素是液体中气泡和杂质。

气泡会散射超声波并产生回声信号，而杂质也会对超声波传播产生影响。

因此，在使用过程中需要注意避免气泡和杂质进入管道内部。

六、总结超声波时差法流量计是一种准确可靠的流量计，其原理基于超声波在流体中传播速度与流体速度有关的特性。

探头设计和测量误差是影响测量精度的重要因素，需要注意避免气泡和杂质进入管道内部。

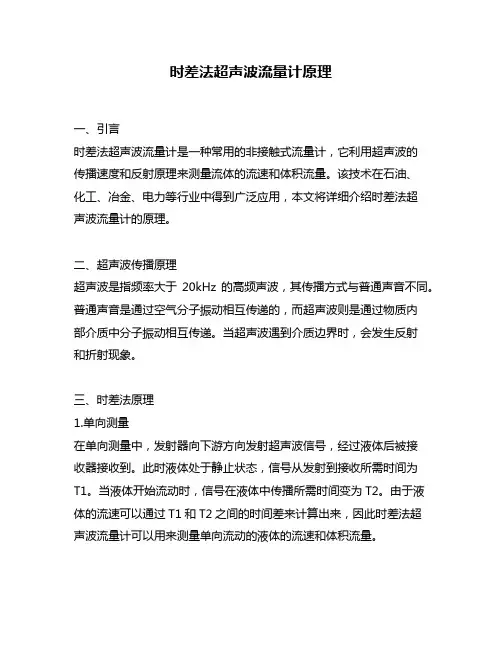

时差法超声波流量计原理一、引言时差法超声波流量计是一种常用的非接触式流量计，它利用超声波的传播速度和反射原理来测量流体的流速和体积流量。

该技术在石油、化工、冶金、电力等行业中得到广泛应用，本文将详细介绍时差法超声波流量计的原理。

二、超声波传播原理超声波是指频率大于20kHz的高频声波，其传播方式与普通声音不同。

普通声音是通过空气分子振动相互传递的，而超声波则是通过物质内部介质中分子振动相互传递。

当超声波遇到介质边界时，会发生反射和折射现象。

三、时差法原理1.单向测量在单向测量中，发射器向下游方向发射超声波信号，经过液体后被接收器接收到。

此时液体处于静止状态，信号从发射到接收所需时间为T1。

当液体开始流动时，信号在液体中传播所需时间变为T2。

由于液体的流速可以通过T1和T2之间的时间差来计算出来，因此时差法超声波流量计可以用来测量单向流动的液体的流速和体积流量。

2.双向测量在双向测量中，发射器和接收器分别位于管道两端，发射器向上游方向发射超声波信号，经过液体后被接收器接收到。

同时，发射器也会向下游方向发射超声波信号，经过液体后被另一个接收器接收到。

此时液体处于静止状态，信号从发射到接收所需时间为T1。

当液体开始流动时，由于上下游方向的超声波传播速度不同，信号在液体中传播所需时间变为T2和T3。

由于T2和T3之间的时间差可以用来计算出液体的平均流速和体积流量。

四、应用场景1.石油行业：时差法超声波流量计可以用来测量石油、天然气等介质的流速和体积流量。

2.化工行业：时差法超声波流量计可以用来测量各种化工介质的流速和体积流量。

3.冶金行业：时差法超声波流量计可以用来测量冶金行业中的各种液态金属的流速和体积流量。

4.电力行业：时差法超声波流量计可以用来测量各种液态介质在电力输送管道中的流速和体积流量。

五、总结时差法超声波流量计是一种常用的非接触式流量计，它利用超声波的传播速度和反射原理来测量液体的流速和体积流量。

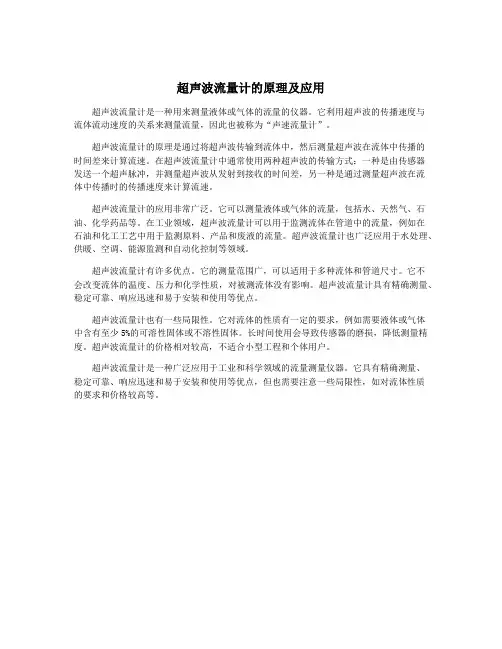

超声波流量计的原理及应用
超声波流量计是一种用来测量液体或气体的流量的仪器。

它利用超声波的传播速度与
流体流动速度的关系来测量流量，因此也被称为“声速流量计”。

超声波流量计的原理是通过将超声波传输到流体中，然后测量超声波在流体中传播的
时间差来计算流速。

在超声波流量计中通常使用两种超声波的传输方式：一种是由传感器
发送一个超声脉冲，并测量超声波从发射到接收的时间差，另一种是通过测量超声波在流
体中传播时的传播速度来计算流速。

超声波流量计的应用非常广泛。

它可以测量液体或气体的流量，包括水、天然气、石油、化学药品等。

在工业领域，超声波流量计可以用于监测流体在管道中的流量，例如在
石油和化工工艺中用于监测原料、产品和废液的流量。

超声波流量计也广泛应用于水处理、供暖、空调、能源监测和自动化控制等领域。

超声波流量计有许多优点。

它的测量范围广，可以适用于多种流体和管道尺寸。

它不
会改变流体的温度、压力和化学性质，对被测流体没有影响。

超声波流量计具有精确测量、稳定可靠、响应迅速和易于安装和使用等优点。

超声波流量计也有一些局限性。

它对流体的性质有一定的要求，例如需要液体或气体
中含有至少5%的可溶性固体或不溶性固体。

长时间使用会导致传感器的磨损，降低测量精度。

超声波流量计的价格相对较高，不适合小型工程和个体用户。

超声波流量计是一种广泛应用于工业和科学领域的流量测量仪器。

它具有精确测量、
稳定可靠、响应迅速和易于安装和使用等优点，但也需要注意一些局限性，如对流体性质
的要求和价格较高等。

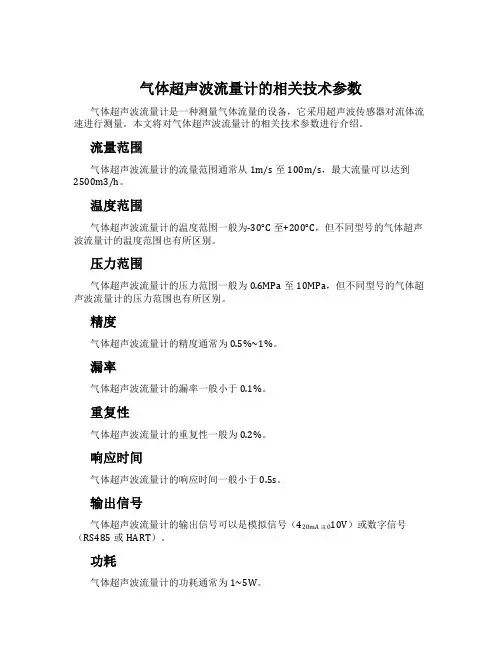

气体超声波流量计的相关技术参数
气体超声波流量计是一种测量气体流量的设备，它采用超声波传感器对流体流速进行测量。

本文将对气体超声波流量计的相关技术参数进行介绍。

流量范围
气体超声波流量计的流量范围通常从1m/s至100m/s，最大流量可以达到2500m3/h。

温度范围
气体超声波流量计的温度范围一般为-30°C至+200°C，但不同型号的气体超声波流量计的温度范围也有所区别。

压力范围
气体超声波流量计的压力范围一般为0.6MPa至10MPa，但不同型号的气体超声波流量计的压力范围也有所区别。

精度
气体超声波流量计的精度通常为0.5%~1%。

漏率
气体超声波流量计的漏率一般小于0.1%。

重复性
气体超声波流量计的重复性一般为0.2%。

响应时间
气体超声波流量计的响应时间一般小于0.5s。

输出信号
气体超声波流量计的输出信号可以是模拟信号（420mA
10V）或数字信号
或0
（RS485或HART）。

功耗
气体超声波流量计的功耗通常为1~5W。

在线检测和诊断
气体超声波流量计通常具有在线检测和诊断功能，可以通过检测传感器状态、电路状态等信息来实现问题的快速诊断。

适用性
气体超声波流量计适用于压力、温度、粘度和密度变化较大的气体流量测量。

结论
气体超声波流量计是一种精度高、重复性好、响应速度快、功耗低的气体流量测量设备。

其适用范围广泛，可用于许多不同类型的气体流量测量。

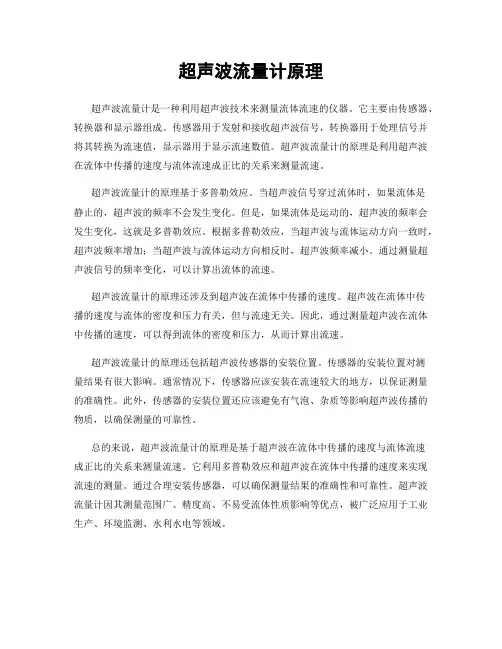

超声波流量计原理超声波流量计是一种利用超声波技术来测量流体流速的仪器。

它主要由传感器、转换器和显示器组成。

传感器用于发射和接收超声波信号，转换器用于处理信号并将其转换为流速值，显示器用于显示流速数值。

超声波流量计的原理是利用超声波在流体中传播的速度与流体流速成正比的关系来测量流速。

超声波流量计的原理基于多普勒效应。

当超声波信号穿过流体时，如果流体是静止的，超声波的频率不会发生变化。

但是，如果流体是运动的，超声波的频率会发生变化，这就是多普勒效应。

根据多普勒效应，当超声波与流体运动方向一致时，超声波频率增加；当超声波与流体运动方向相反时，超声波频率减小。

通过测量超声波信号的频率变化，可以计算出流体的流速。

超声波流量计的原理还涉及到超声波在流体中传播的速度。

超声波在流体中传播的速度与流体的密度和压力有关，但与流速无关。

因此，通过测量超声波在流体中传播的速度，可以得到流体的密度和压力，从而计算出流速。

超声波流量计的原理还包括超声波传感器的安装位置。

传感器的安装位置对测量结果有很大影响。

通常情况下，传感器应该安装在流速较大的地方，以保证测量的准确性。

此外，传感器的安装位置还应该避免有气泡、杂质等影响超声波传播的物质，以确保测量的可靠性。

总的来说，超声波流量计的原理是基于超声波在流体中传播的速度与流体流速成正比的关系来测量流速。

它利用多普勒效应和超声波在流体中传播的速度来实现流速的测量。

通过合理安装传感器，可以确保测量结果的准确性和可靠性。

超声波流量计因其测量范围广、精度高、不易受流体性质影响等优点，被广泛应用于工业生产、环境监测、水利水电等领域。

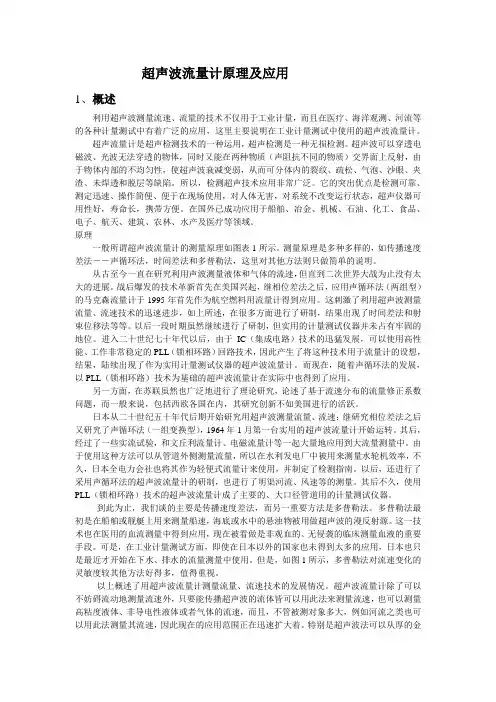

超声波流量计原理及应用1、概述利用超声波测量流速、流量的技术不仅用于工业计量，而且在医疗、海洋观测、河流等的各种计量测试中有着广泛的应用，这里主要说明在工业计量测试中使用的超声波流量计。

超声流量计是超声检测技术的一种运用，超声检测是一种无损检测。

超声波可以穿透电磁波、光波无法穿透的物体，同时又能在两种物质（声阻抗不同的物质）交界面上反射，由于物体内部的不均匀性，使超声波衰减变弱，从而可分体内的裂纹、疏松、气泡、沙眼、夹渣、未焊透和脱层等缺陷。

所以，检测超声技术应用非常广泛。

它的突出优点是检测可靠、测定迅速、操作简便、便于在现场使用，对人体无害，对系统不改变运行状态，超声仪器可用性好，寿命长，携带方便。

在国外已成功应用于船舶、冶金、机械、石油、化工、食品、电子、航天、建筑、农林、水产及医疗等领域。

原理一般所谓超声波流量计的测量原理如图表1所示。

测量原理是多种多样的，如传播速度差法――声循环法，时间差法和多普勒法，这里对其他方法则只做简单的说明。

从古至今一直在研究利用声波测量液体和气体的流速，但直到二次世界大战为止没有太大的进展。

战后爆发的技术革新首先在美国兴起，继相位差法之后，应用声循环法（两组型）的马克森流量计于1995年首先作为航空燃料用流量计得到应用。

这刺激了利用超声波测量流量、流速技术的迅速进步，如上所述，在很多方面进行了研制，结果出现了时间差法和射束位移法等等。

以后一段时期虽然继续进行了研制，但实用的计量测试仪器并未占有牢固的地位。

进入二十世纪七十年代以后，由于IC（集成电路）技术的迅猛发展，可以使用高性能、工作非常稳定的PLL（锁相环路）回路技术，因此产生了将这种技术用于流量计的设想，结果，陆续出现了作为实用计量测试仪器的超声波流量计。

而现在，随着声循环法的发展，以PLL（锁相环路）技术为基础的超声波流量计在实际中也得到了应用。

另一方面，在苏联虽然也广泛地进行了理论研究，论述了基于流速分布的流量修正系数问题，而一般来说，包括西欧各国在内，其研究创新不如美国进行的活跃。

超声波流量计原理流量计是用来测量液体或气体通过管道的流量的仪器，它在工业生产和科学研究中扮演着重要的角色。

超声波流量计是一种利用超声波技术来测量流体流速的仪器，它具有非侵入性、高精度、长期稳定性等优点，在工业和环境监测领域得到广泛应用。

工作原理超声波流量计的工作原理基于多次超声波穿越流体的时间差，从而计算流速。

具体而言，超声波流量计通常包括两个超声波传感器，分别作为发射器和接收器，安装在管道的两侧。

当流体通过管道流动时，发射器向流体发射超声波脉冲，然后接收器接收到经过流体传播的超声波脉冲。

根据发射和接收的时间间隔，可以计算出流速。

超声波在流体中传播速度稳定，且不受流体温度、压力等因素的影响，因此超声波流量计具有较高的测量精度和稳定性。

此外，超声波流量计还可以实现对流体流速的实时监测，并具有较大的测量范围，适用于多种工业流体的测量。

应用领域超声波流量计广泛应用于不同行业，包括化工、石油、制药、食品等领域。

在化工行业中，超声波流量计被用于监测流体在管道中的流速，实现工艺控制和生产管理。

在石油行业，超声波流量计可用于油气管道输送流体的实时监测，确保管道输送的安全和效率。

在制药和食品行业，超声波流量计被用于监测液体在生产过程中的流速，确保产品质量和生产效率。

发展趋势随着科学技术的不断进步，超声波流量计在测量精度、测量范围和使用便捷性方面将继续改进。

未来，超声波流量计可能会进一步应用于智能化生产系统中，实现与其他传感器和控制器的联动，提高工业生产的自动化水平。

同时，超声波流量计的应用领域也将继续扩大，涉及更多的行业和领域。

超声波流量计作为一种先进的流量测量技术，将在工业生产和科学研究中扮演越来越重要的角色，为流体流速的准确测量和控制提供了可靠的技术支持。

超声波流量计的技术参数超声波流量计（Ultrasonic flowmeter）是一种利用超声波进行流量测量的仪器。

它具有非接触、不堵塞、不漏水、无压力损失、可实现大口径测量等优点，因此在液体和气体流量测量方面广泛应用于工业领域。

以下是超声波流量计的技术参数的详细介绍：1.测量范围：超声波流量计可适用于不同范围的流量测量，通常以标准立方米/小时（Nm³/h）或立方米/小时（m³/h）为单位。

可以根据实际需要选择不同的测量范围。

2.精度：超声波流量计的精度是指它所能实现的测量结果的准确程度。

通常以百分比表示，如±1%、±0.5%等。

精度越高，测量结果越准确。

3.工作温度：超声波流量计能够适应的工作温度范围会影响它的应用领域。

一般情况下，它能够适应从低温到高温的条件。

4. 工作压力：超声波流量计的工作压力范围是指它能够承受的液体或气体压力的上限和下限。

通常以千帕（Kpa）或兆帕（MPa）为单位。

5.流体速度范围：超声波流量计的测量准确性与流体速度有关。

该仪器通常适用于不同范围的流速，常以米/秒（m/s）为单位。

6.仪器耗电量：超声波流量计的耗电量会影响其在使用中的稳定性和耐用性。

较低的耗电量可延长设备的寿命，并降低使用成本。

7.测量信号输出：超声波流量计通常会提供不同类型的测量信号输出接口，如模拟输出（4-20mA或0-10V）、数字输出（RS485、MODBUS等）等。

这样用户可以根据实际需要进行数据采集和监控。

8.安装方式：超声波流量计可以有不同的安装方式，如插入式、固定式、螺纹式等。

不同的安装方式适用于不同的场合和管道尺寸。

9.电源需求：超声波流量计通常会有不同的电源需求，包括电压和电流。

需要根据实际情况提供相应的电源设施。

10.仪器重量和尺寸：超声波流量计的重量和尺寸直接影响其安装和使用的方便性。

较轻便和小巧的仪器易于安装和携带。

以上就是超声波流量计的技术参数的详细介绍，超声波流量计作为一种精度高、稳定性强、适用范围广的流量测量仪器，在工业生产和自动化控制方面具有重要的应用价值。
