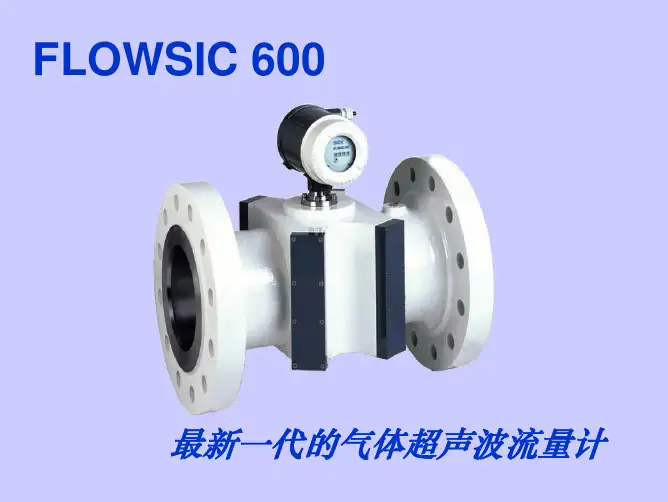

气体超声波流量计介绍

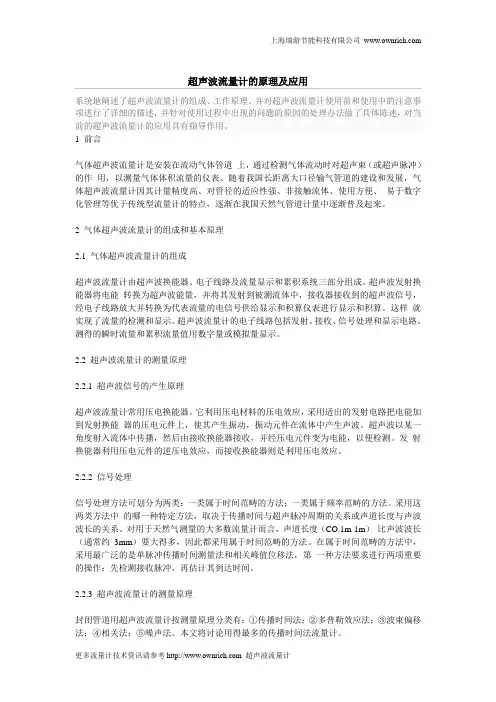

超声波流量计的原理及应用系统地阐述了超声波流量计的组成、工作原理。

并对超声波流量计使用前和使用中的注意事项进行了详细的描述，并针对使用过程中出现的问题的原因的处理办法做了具体陈述，对当前的超声波流量计的应用具有指导作用。

1 前言气体超声波流量计是安装在流动气体管道上，通过检测气体流动时对超声束（或超声脉冲）的作用，以测量气体体积流量的仪表。

随着我国长距离大口径输气管道的建设和发展，气体超声波流量计因其计量精度高、对管径的适应性强、非接触流体、使用方便、易于数字化管理等优于传统型流量计的特点，逐渐在我国天然气管道计量中逐渐普及起来。

2 气体超声波流量计的组成和基本原理2.1 气体超声波流量计的组成超声波流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。

超声波发射换能器将电能转换为超声波能量，并将其发射到被测流体中，接收器接收到的超声波信号，经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。

这样就实现了流量的检测和显示。

超声波流量计的电子线路包括发射、接收、信号处理和显示电路。

测得的瞬时流量和累积流量值用数字量或模拟量显示。

2.2 超声波流量计的测量原理2.2.1 超声波信号的产生原理超声波流量计常用压电换能器。

它利用压电材料的压电效应，采用适出的发射电路把电能加到发射换能器的压电元件上，使其产生振动，振动元件在流体中产生声波。

超声波以某一角度射入流体中传播，然后由接收换能器接收，并经压电元件变为电能，以便检测。

发射换能器利用压电元件的逆压电效应，而接收换能器则是利用压电效应。

2.2.2 信号处理信号处理方法可划分为两类：一类属于时间范畴的方法；一类属于频率范畴的方法。

采用这两类方法中的哪一种特定方法，取决于传播时间与超声脉冲周期的关系或声道长度与声波波长的关系。

对用于天然气测量的大多数流量计而言，声道长度（CO.1m-1m）比声波波长（通常约3mm）要大得多，因此都采用属于时间范畴的方法。

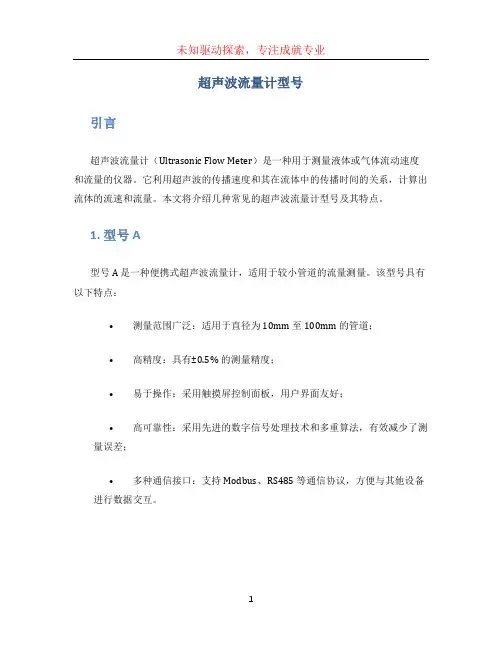

超声波流量计型号引言超声波流量计（Ultrasonic Flow Meter）是一种用于测量液体或气体流动速度和流量的仪器。

它利用超声波的传播速度和其在流体中的传播时间的关系，计算出流体的流速和流量。

本文将介绍几种常见的超声波流量计型号及其特点。

1. 型号 A型号 A 是一种便携式超声波流量计，适用于较小管道的流量测量。

该型号具有以下特点：•测量范围广泛：适用于直径为 10mm 至 100mm 的管道；•高精度：具有±0.5% 的测量精度；•易于操作：采用触摸屏控制面板，用户界面友好；•高可靠性：采用先进的数字信号处理技术和多重算法，有效减少了测量误差；•多种通信接口：支持 Modbus、RS485 等通信协议，方便与其他设备进行数据交互。

2. 型号 B型号 B 是一种固定式超声波流量计，适用于中等大小管道的流量测量。

该型号具有以下特点：•测量范围广泛：适用于直径为 50mm 至 500mm 的管道；•高精度：具有±0.2% 的测量精度；•大屏幕显示：配备大尺寸液晶显示屏，方便用户实时监测流量；•多种输出方式：支持 4-20mA、RS485 和脉冲输出，方便与其他设备进行数据交互；•耐高温高压：可适应高温高压环境，适用于工业生产现场的流量监测。

3. 型号 C型号 C 是一种嵌入式超声波流量计，适用于大型管道的流量测量。

该型号具有以下特点：•测量范围广泛：适用于直径为 300mm 至 3000mm 的管道；•高精度：具有±0.1% 的测量精度；•多通道测量：可同时测量多个管道中的流量，满足复杂工艺流程的需求；•大容量数据存储：内置大容量存储器，可存储长时间的测量数据；•远程监控：可通过网络远程监控流量数据，方便管理和维护。

4. 型号 D型号 D 是一种气体流量计的特殊型号，适用于测量气体流量。

该型号具有以下特点：•强大的气体适应性：能够测量多种气体，包括空气、氮气、氧气等；•高灵敏度：可测量低至 0.01m/s 的气体流速；•快速响应：具有快速响应时间，适用于需要实时监测的气体流量测量场景；•耐高温高压：可适应高温高压环境，适用于工业生产现场的气体流量监测。

超声波气体流量计基本原理介绍超声波流量计一般可分为两大类：传播时间式超声波流量计和多普勒超声波流量计。

在含有悬浮粒子的流动流体中，可以利用声学多普勒效应测量多普勒频移来确定媒质流速v，这种方法称为超声波多普勒法。

因为目前市场上的超声气体流量计产品都是传播时间式超声波流量计，所以下文将重点阐述传播时间式超声波流量计的原理。

当超声波在流动的媒质中传播时，相对于固定坐标系统，超声波速度与在静止媒质中的传播速度有所不同，其变化值与媒质流速有关。

因此根据超声波速度的变化量可以求出媒质的流速，传播时间式超声波流量计就是根据这一原理设计而成的。

超声波流量计由两大部分组成：测量变换器部分和电子电路部分。

测量变换器又称为换能器，包括超声波发射器、接收器、声楔以及相应的机械连接组件等。

电子电路包括超声波的发射、接收电路，信号处理电路，流量数据指示或输出电路等。

超声波传播时间法测量流量的原理时差法是通过测量超声波脉冲顺流和逆流的传播时间差来得到媒质流速的一种方法。

参看图1-1，在管道两侧分别装置有两个收发通用型超声波换能器R 和T,管道中的媒质以速度u向前流动。

Fig.1-1管道内流速断面和超声射线的轨迹图中的两个换能器在发射、接收状态交替工作，当T 发射R 接收时称为顺流发射状态，反之，R 发射T 接收时称为逆流发射状态。

设顺流发射时超声脉冲的传播时间为1t ，而逆流发射时超声脉冲的传播时间为2t ，则有⎪⎪⎭⎪⎪⎬⎫+-=++=τθθτθθcos sin /cos sin /2221u c D t u c D t （1-1）式中，u 为管道中媒质流速，2c 为超声波在静止媒质中的声速，e c l ττ+=112；这里1l 为声楔(O-P)或(B-C)之长度，1c 为超声波在管壁中的声速，11c l 为超声脉冲通过声楔的时间，e τ为电路延迟时间。

考虑到一般情况下22c >>2u ,根据1-1式可以得到流速的计算公式：⎪⎪⎭⎫ ⎝⎛-⨯⎥⎦⎤⎢⎣⎡+=1222112sin sin 1t t D c D u θθτ （1-2）根据1－2式可以得出管道内流体中的声速的计算公式：⎪⎪⎭⎫ ⎝⎛-=12112sin /t t D C θ （1－3） 因为声速和流体的密度成线性关系，所以根据式1-3可以得出流体的质量流量。

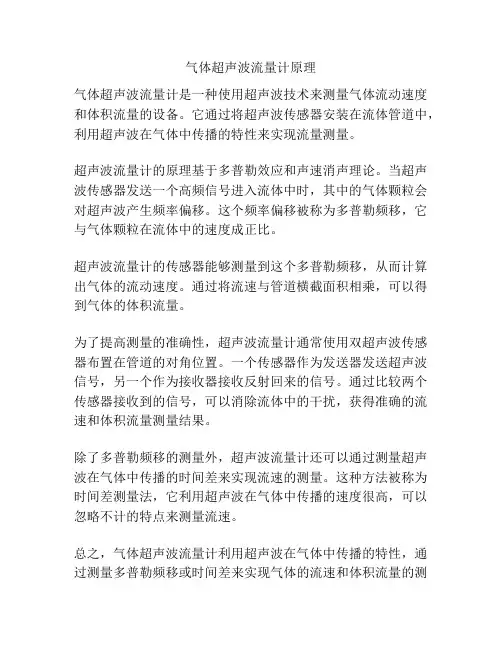

气体超声波流量计原理
气体超声波流量计是一种使用超声波技术来测量气体流动速度和体积流量的设备。

它通过将超声波传感器安装在流体管道中，利用超声波在气体中传播的特性来实现流量测量。

超声波流量计的原理基于多普勒效应和声速消声理论。

当超声波传感器发送一个高频信号进入流体中时，其中的气体颗粒会对超声波产生频率偏移。

这个频率偏移被称为多普勒频移，它与气体颗粒在流体中的速度成正比。

超声波流量计的传感器能够测量到这个多普勒频移，从而计算出气体的流动速度。

通过将流速与管道横截面积相乘，可以得到气体的体积流量。

为了提高测量的准确性，超声波流量计通常使用双超声波传感器布置在管道的对角位置。

一个传感器作为发送器发送超声波信号，另一个作为接收器接收反射回来的信号。

通过比较两个传感器接收到的信号，可以消除流体中的干扰，获得准确的流速和体积流量测量结果。

除了多普勒频移的测量外，超声波流量计还可以通过测量超声波在气体中传播的时间差来实现流速的测量。

这种方法被称为时间差测量法，它利用超声波在气体中传播的速度很高，可以忽略不计的特点来测量流速。

总之，气体超声波流量计利用超声波在气体中传播的特性，通过测量多普勒频移或时间差来实现气体的流速和体积流量的测
量。

它具有非侵入式、准确性高、无可动部件等优点，广泛应用于石油、化工、能源等行业的流量计量中。

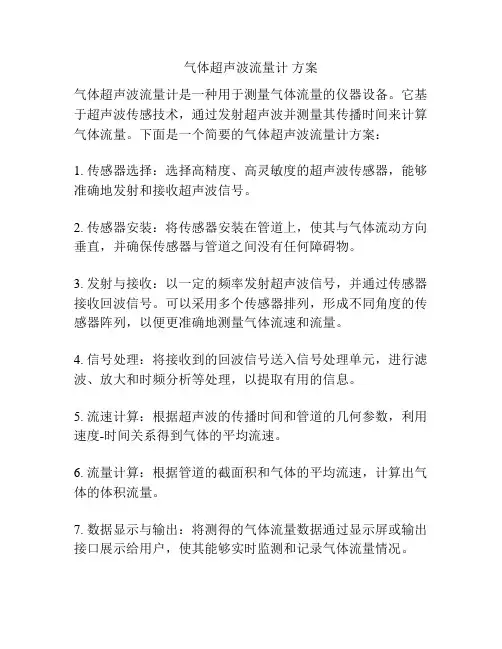

气体超声波流量计方案
气体超声波流量计是一种用于测量气体流量的仪器设备。

它基于超声波传感技术，通过发射超声波并测量其传播时间来计算气体流量。

下面是一个简要的气体超声波流量计方案：
1. 传感器选择：选择高精度、高灵敏度的超声波传感器，能够准确地发射和接收超声波信号。

2. 传感器安装：将传感器安装在管道上，使其与气体流动方向垂直，并确保传感器与管道之间没有任何障碍物。

3. 发射与接收：以一定的频率发射超声波信号，并通过传感器接收回波信号。

可以采用多个传感器排列，形成不同角度的传感器阵列，以便更准确地测量气体流速和流量。

4. 信号处理：将接收到的回波信号送入信号处理单元，进行滤波、放大和时频分析等处理，以提取有用的信息。

5. 流速计算：根据超声波的传播时间和管道的几何参数，利用速度-时间关系得到气体的平均流速。

6. 流量计算：根据管道的截面积和气体的平均流速，计算出气体的体积流量。

7. 数据显示与输出：将测得的气体流量数据通过显示屏或输出接口展示给用户，使其能够实时监测和记录气体流量情况。

8. 校准与维护：定期对气体超声波流量计进行校准，以确保测量结果的准确性。

定期检查仪器的工作状态，并及时进行维护和保养。

以上是一个基本的气体超声波流量计方案，具体的实施方案还需要根据具体应用场景和需求进行调整和完善。

气体超声波流量计的相关技术参数
气体超声波流量计是一种测量气体流量的设备，它采用超声波传感器对流体流速进行测量。

本文将对气体超声波流量计的相关技术参数进行介绍。

流量范围
气体超声波流量计的流量范围通常从1m/s至100m/s，最大流量可以达到2500m3/h。

温度范围
气体超声波流量计的温度范围一般为-30°C至+200°C，但不同型号的气体超声波流量计的温度范围也有所区别。

压力范围
气体超声波流量计的压力范围一般为0.6MPa至10MPa，但不同型号的气体超声波流量计的压力范围也有所区别。

精度
气体超声波流量计的精度通常为0.5%~1%。

漏率
气体超声波流量计的漏率一般小于0.1%。

重复性
气体超声波流量计的重复性一般为0.2%。

响应时间
气体超声波流量计的响应时间一般小于0.5s。

输出信号
气体超声波流量计的输出信号可以是模拟信号（420mA
10V）或数字信号
或0
（RS485或HART）。

功耗
气体超声波流量计的功耗通常为1~5W。

在线检测和诊断
气体超声波流量计通常具有在线检测和诊断功能，可以通过检测传感器状态、电路状态等信息来实现问题的快速诊断。

适用性
气体超声波流量计适用于压力、温度、粘度和密度变化较大的气体流量测量。

结论
气体超声波流量计是一种精度高、重复性好、响应速度快、功耗低的气体流量测量设备。

其适用范围广泛，可用于许多不同类型的气体流量测量。

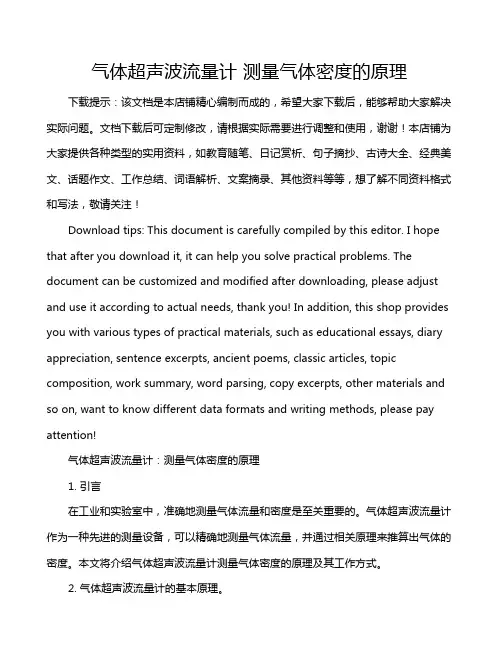

气体超声波流量计测量气体密度的原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!气体超声波流量计：测量气体密度的原理1. 引言在工业和实验室中，准确地测量气体流量和密度是至关重要的。

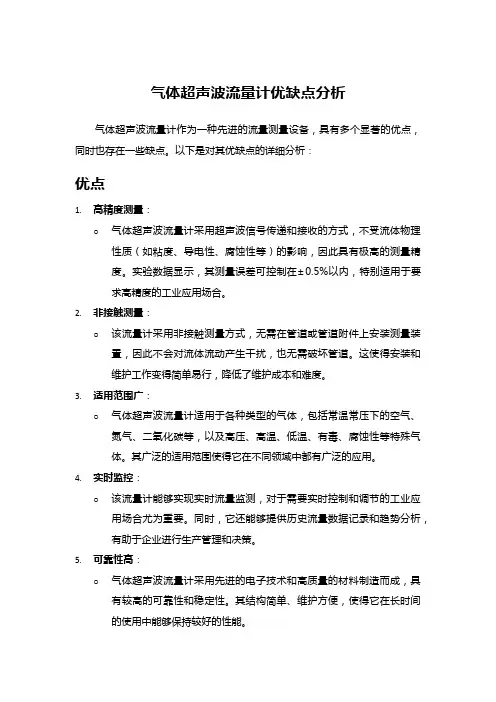

气体超声波流量计优缺点分析气体超声波流量计作为一种先进的流量测量设备，具有多个显著的优点，同时也存在一些缺点。

以下是对其优缺点的详细分析：优点1.高精度测量：o气体超声波流量计采用超声波信号传递和接收的方式，不受流体物理性质（如粘度、导电性、腐蚀性等）的影响，因此具有极高的测量精度。

实验数据显示，其测量误差可控制在±0.5%以内，特别适用于要求高精度的工业应用场合。

2.非接触测量：o该流量计采用非接触测量方式，无需在管道或管道附件上安装测量装置，因此不会对流体流动产生干扰，也无需破坏管道。

这使得安装和维护工作变得简单易行，降低了维护成本和难度。

3.适用范围广：o气体超声波流量计适用于各种类型的气体，包括常温常压下的空气、氮气、二氧化碳等，以及高压、高温、低温、有毒、腐蚀性等特殊气体。

其广泛的适用范围使得它在不同领域中都有广泛的应用。

4.实时监控：o该流量计能够实现实时流量监测，对于需要实时控制和调节的工业应用场合尤为重要。

同时，它还能够提供历史流量数据记录和趋势分析，有助于企业进行生产管理和决策。

5.可靠性高：o气体超声波流量计采用先进的电子技术和高质量的材料制造而成，具有较高的可靠性和稳定性。

其结构简单、维护方便，使得它在长时间的使用中能够保持较好的性能。

6.其他优点：o压力损失小，抗震性能好，使用寿命长。

o通讯方式多样，如RS485/GPRS/Hart协议，以及脉冲、4-20mA（选配）等，便于与其他设备或系统进行集成。

o部分型号还具有IC卡预付费定量控制功能，智能液晶显示，可搭配PLC、定量控制仪、二次仪表等使用。

缺点1.测量精度受流体条件影响：o当被测气体中含有气泡或有杂音时，将会影响声的传播，从而降低测量精度。

此外，当流速分布不同时，也会影响测量精度，因此要求变送器前后分别应有足够的直管段以保证测量准确性。

2.结构复杂，成本较高：o气体超声波流量计的结构相对复杂，且由于其优质性能，导致其成本会比一般流量计更高。

超声波流量计的技术参数超声波流量计（Ultrasonic flowmeter）是一种利用超声波进行流量测量的仪器。

它具有非接触、不堵塞、不漏水、无压力损失、可实现大口径测量等优点，因此在液体和气体流量测量方面广泛应用于工业领域。

以下是超声波流量计的技术参数的详细介绍：1.测量范围：超声波流量计可适用于不同范围的流量测量，通常以标准立方米/小时（Nm³/h）或立方米/小时（m³/h）为单位。

可以根据实际需要选择不同的测量范围。

2.精度：超声波流量计的精度是指它所能实现的测量结果的准确程度。

通常以百分比表示，如±1%、±0.5%等。

精度越高，测量结果越准确。

3.工作温度：超声波流量计能够适应的工作温度范围会影响它的应用领域。

一般情况下，它能够适应从低温到高温的条件。

4. 工作压力：超声波流量计的工作压力范围是指它能够承受的液体或气体压力的上限和下限。

通常以千帕（Kpa）或兆帕（MPa）为单位。

5.流体速度范围：超声波流量计的测量准确性与流体速度有关。

该仪器通常适用于不同范围的流速，常以米/秒（m/s）为单位。

6.仪器耗电量：超声波流量计的耗电量会影响其在使用中的稳定性和耐用性。

较低的耗电量可延长设备的寿命，并降低使用成本。

7.测量信号输出：超声波流量计通常会提供不同类型的测量信号输出接口，如模拟输出（4-20mA或0-10V）、数字输出（RS485、MODBUS等）等。

这样用户可以根据实际需要进行数据采集和监控。

8.安装方式：超声波流量计可以有不同的安装方式，如插入式、固定式、螺纹式等。

不同的安装方式适用于不同的场合和管道尺寸。

9.电源需求：超声波流量计通常会有不同的电源需求，包括电压和电流。

需要根据实际情况提供相应的电源设施。

10.仪器重量和尺寸：超声波流量计的重量和尺寸直接影响其安装和使用的方便性。

较轻便和小巧的仪器易于安装和携带。

以上就是超声波流量计的技术参数的详细介绍，超声波流量计作为一种精度高、稳定性强、适用范围广的流量测量仪器，在工业生产和自动化控制方面具有重要的应用价值。

气体超声波流量计的工作原理及应用
1.工作原理：
当超声波信号沿着气体传播时，如果气体处于静止状态，那么发射器发出的超声波信号和接收到的超声波信号的频率是相同的。

但是，当气体中存在流动时，超声波信号的频率会发生变化。

这是因为气体流动会导致声速的变化，超声波在与气体流动方向相对向的传播中，其传播速度相对较快；在与气体流动方向同向的传播中，其传播速度相对较慢。

通过测量超声波信号的频率变化，可以计算出气体的流速和流量。

通常，流速和流量的计算基于多普勒效应以及声学测量原理。

2.应用：
石油和天然气行业：气体超声波流量计广泛应用于石油和天然气行业的管道流量测量。

它可以准确地测量天然气传输和液化天然气（LNG）的流速和流量，确保资源的准确计量和管理。

环境监测：气体超声波流量计可用于大气中空气流量的测量，例如用于监测烟囱排气中的气体流量。

它可以提供及时、准确的数据，用于环境管理和监测。

工业过程控制与自动化：气体超声波流量计可以测量各种工业气体在管道中的流速和流量。

它可以帮助工厂实时监测气体的供应和消耗情况，优化工艺流程，提高生产效率。

医疗设备：气体超声波流量计在医疗设备中也有广泛的应用，例如用于测量呼吸机中气体的流速和流量，监测病人的呼吸情况。

这有助于医生提供准确的治疗和护理。

总之，气体超声波流量计是一种重要的仪器，它通过测量超声波信号的频率变化来进行气体流速和流量的测量。

它在石油和天然气行业、环境监测、工业过程控制与自动化以及医疗设备等领域中有着广泛的应用。

气体超声波流量计-全球百科
一、概述
嘉可仪表气体超声波流量计是当前广泛应用于天然气贸易交接的流量测量设施，其较高的精度等级、较低的故障率以及维护的便利性受到大部分用户的青睐。

气体超声波流量计量系统是一个由多种仪表组合而成的测量系统，包括气体超声波流量计、压力变送器、温度变送器和流量积算仪，流量超过一定限值还需配备在线色谱分析仪。

流量积算仪通过获取现场流量计实测的工况流量、温度、压力等参数结合天然气组分实时计算标况下的天然气流量，任何一个参数的准确性都将直接影响到测量结果。

从事天然气交接计量的技术人员，要了解可能引起气体气体超声波流量计量系统计量偏差的因素，便于高效处理贸易交接过程出现的计量异议，避免引起计量纠纷。

二、原理和组成
嘉可仪表气体超声波流量计根据对信号检测的原理可分为传播速度差法（直接时差法、时差法、相位差法）、波束偏移法、多普勒法等，其中传播时差法气体气体超声波流量计较为常见，主要是通过测量高频声脉冲传播时间得出气体流量的速度式流量计。

传播时间是通过在管道外或管道内成对的换能器之间传送和接收到的声脉冲进行测量的，声脉冲沿斜线方向传播，顺流传送的声脉冲会加速，而逆流传送的声脉冲则会减速，其传播时间差与气体的流速有关，从而计算在工作条件下通过气体气体超声波流量计的气体轴向平均流速和流量。

工
作条件下的流量经流量积算仪，结合温度、压力、气体组分等参数，经过复杂计算得出标准参比条件下的流量值。

南京高精度气体超声波流量计原理
南京高精度气体超声波流量计是一种广泛应用于气体流量测量领域
的仪器，它的原理是利用超声波的穿透能力实现测量，具有精度高、
响应速度快、使用寿命长等特点。

下面我们来详细了解一下南京高精度气体超声波流量计的原理：
一、超声波测量原理
超声波流量计是利用超声波在流体介质中传播的特性进行测量的一种
仪器。

具体功能是将声波传送到流体中并利用声速的变化来测量流速。

二、气体超声波流量计测量原理
气体超声波流量计最常用的是多通道时间差测量原理。

当超声波通过
气流时，会被折射、反射和散射。

而超声波在气流中传播速度的变化
会导致时间延迟和多普勒频移，进而影响超声波的传播时间和相位。

三、南京高精度气体超声波流量计测量特点
1、高精度：南京高精度气体超声波流量计采用高精度测量手段，可以
实现高精度的气体流量测量。

2、响应速度快：南京高精度气体超声波流量计采用精密的电子元件，
可以在瞬间测量出气体流量。

3、使用寿命长：南京高精度气体超声波流量计采用高质量材料，具有一定的抗腐蚀性能和耐用性，可以长时间稳定运行。

以上就是南京高精度气体超声波流量计的原理，它主要采用超声波测量原理，通过测量超声波在气流中的传播时间和相位来实现气体流量的精确测量，具有高精度、响应速度快、使用寿命长等特点。

气体超声波流量计原理简介气体超声波流量计是一种采用超声波测量气体流量的仪器，与传统的差压式、涡轮式、质量式等流量计相比，具有不易堵塞、低压损失、高准确度等优点，在工业生产和科学研究中得到广泛应用。

原理气体超声波流量计的原理是利用超声波在流体中传播的速度受流速影响的特性，通过测量超声波在流体中传播的时间以及传播距离来计算气体的流量。

其基本组成部分包括超声波传感器、信号处理电路、计算机控制系统等。

•超声波传感器：超声波传感器通常由一对发射和接收器件组成，发射器向流体中发射相干性高的超声波信号，接收器接收信号后将其转化为电信号送入信号处理电路。

•信号处理电路：信号处理电路对接收到的超声波信号进行放大、滤波、信号波形提取、时间测量等处理，以获得准确的流量测量结果。

•计算机控制系统：计算机控制系统对处理后的信号进行计算、记录和显示，通过与其他生产控制设备联网，掌握实时生产情况。

主要特点气体超声波流量计具有以下几个主要特点：1.不易堵塞：气体超声波流量计的传感器中没有动态部件，不容易在测量气体中出现堵塞现象，适用于流体中悬浮物质颗粒浓度较高的情况。

2.低压损失：气体超声波流量计流量测量的原理是利用超声波在流体中传播的特性，不需要在测量点安装节流装置，避免了传统测量方法不能忽视的节流损失问题，减少了能源消耗。

3.高准确度：气体超声波流量计测量结果几乎不受工艺管道直径、弯头、阀门、流体组成等因素的影响，具有很高的测量精度和重复性。

4.安装简便：气体超声波流量计紧凑、轻便、安装简便，不受安装方向限制，可以在水平或垂直管道中进行安装。

应用领域气体超声波流量计适用于气体流量测量领域，主要应用于石油化工、冶金、电力、燃气、环保、化学、水处理等领域，可以用于测量各种气体的流量，如空气、氧气、氮气、天然气、煤气等。

同时，气体超声波流量计还可以应用于生物医学、气体分离、流速监测等领域，为相关领域的研究提供重要数据支持。

结论气体超声波流量计是一种先进的流量测量仪器，具有不易堵塞、低压损失、高准确度等优点，适用于工业生产中各种气体的流量测量。

气体超声波流量计原理
时间差法是利用超声波在流速为V的气体中的正方向和逆方向两次传
播所需的时间差来计算气体流速。

设超声波由传感器A发射，经过传感器
B接收，传输时间为t1；超声波由传感器B发射，经过传感器A接收，传
输时间为t2；则气体流速的计算公式为：
V=(L1+L2)/(t1+t2)
其中L1为传感器A、B所在管道之间的距离，L2为超声波传播的出
入口距离。

频率差法是利用超声波在流速为V的气体中传播时，频率发生变化的
原理来计算气体流速。

设超声波频率为f0，经过流体后的频率为f1；则
气体流速的计算公式为：
V=Δf/K
其中Δf=f0-f1为频率变化量，K为超声波传播距离。

传感器是气体超声波流量计的核心部分，它负责超声波的发射和接收。

传感器一般由2对或4对超声晶体片构成，分别用于发射和接收超声波信号。

发射超声波时，晶体片产生电信号，使压电晶体片发生压力变化，产
生超声波信号；接收超声波时，晶体片将超声波信号转换为电信号，通过
电缆传输给信号处理器。

信号处理器对接收到的电信号进行放大、滤波、数字化等处理，以获
得准确的流量值。

并通过计算机算法进行流速计算，最终显示在显示器上。

显示器通常为液晶屏幕，用于显示气体流速和其他相关数据。

同时，一些气体超声波流量计还具备数据记录和通讯功能，可以将测量数据传输到计算机或数据中心进行进一步分析和处理。
