7P激光冷水机技术资料

冷水机知识冷水机是一种常见的制冷设备，广泛应用于工业生产和商业领域。

它通过将热量从一个介质转移到另一个介质，实现对空气或液体的制冷。

下面将从冷水机的工作原理、类型及应用领域等方面进行介绍。

一、冷水机的工作原理冷水机的工作原理基于制冷循环。

主要由压缩机、冷凝器、膨胀阀和蒸发器四个部件组成。

工作过程如下：首先，压缩机将低温低压的制冷剂气体吸入，然后通过压缩将其压缩成高温高压的气体。

接着，制冷剂气体进入冷凝器，通过散热器散发热量，从而使气体冷却并转化为高压液体。

高压液体经过膨胀阀减压后进入蒸发器，此时制冷剂液体吸收外界热量，蒸发成低温低压的蒸汽。

最后，压缩机再次吸入低温低压的制冷剂气体，循环往复。

二、冷水机的类型根据不同的制冷介质和工作方式，冷水机可分为多种类型。

常见的有风冷式冷水机和水冷式冷水机。

风冷式冷水机通过风扇将热量排出，适用于安装空间较小或者没有冷却水源的场合。

水冷式冷水机则通过水冷却器将热量散发到冷却水中，适用于大型制冷系统和长时间连续工作的场合。

此外，冷水机还可根据制冷剂种类分为氟利昂制冷剂和非氟利昂制冷剂两种。

三、冷水机的应用领域冷水机广泛应用于工业和商业领域。

在工业生产中，冷水机常用于机械冷却、塑料成型、化学制冷等领域。

例如，在注塑成型过程中，冷水机可以将注塑机产生的热量迅速散发，保证产品质量和生产效率。

在商业领域，冷水机常用于大型商场、酒店、医院等场所的中央空调系统。

它可以通过冷却水循环，为室内提供舒适的温度，满足人们的生活和工作需求。

四、冷水机的性能和节能特点冷水机具有高效节能的特点。

首先，冷水机采用先进的制冷技术和节能设计，使其能够在较低的能耗下提供大量的制冷能力。

其次，冷水机具有智能控制系统，可以根据实际需求灵活调整运行状态，提高能源利用效率。

此外，冷水机还具有稳定可靠的性能，能够长时间连续运行而不出现故障。

冷水机作为一种重要的制冷设备，在工业和商业领域有着广泛的应用。

它通过制冷循环的工作原理，实现对空气或液体的制冷。

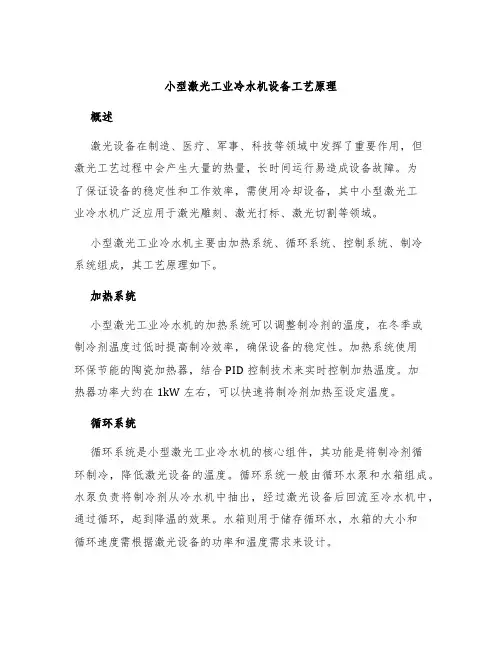

小型激光工业冷水机设备工艺原理概述激光设备在制造、医疗、军事、科技等领域中发挥了重要作用，但激光工艺过程中会产生大量的热量，长时间运行易造成设备故障。

为了保证设备的稳定性和工作效率，需使用冷却设备，其中小型激光工业冷水机广泛应用于激光雕刻、激光打标、激光切割等领域。

小型激光工业冷水机主要由加热系统、循环系统、控制系统、制冷系统组成，其工艺原理如下。

加热系统小型激光工业冷水机的加热系统可以调整制冷剂的温度，在冬季或制冷剂温度过低时提高制冷效率，确保设备的稳定性。

加热系统使用环保节能的陶瓷加热器，结合PID控制技术来实时控制加热温度。

加热器功率大约在1kW左右，可以快速将制冷剂加热至设定温度。

循环系统循环系统是小型激光工业冷水机的核心组件，其功能是将制冷剂循环制冷，降低激光设备的温度。

循环系统一般由循环水泵和水箱组成。

水泵负责将制冷剂从冷水机中抽出，经过激光设备后回流至冷水机中，通过循环，起到降温的效果。

水箱则用于储存循环水，水箱的大小和循环速度需根据激光设备的功率和温度需求来设计。

控制系统小型激光工业冷水机的控制系统主要依靠人工观察和手动操作来实现，其操作简单易用。

通过控制系统可以实现调节激光设备的温度、制冷剂的温度和水泵的工作状态等，确保设备的工作状态达到稳定状态。

制冷系统制冷系统是小型激光工业冷水机的关键组成部分，其机理是利用制冷剂进行热交换，从而降低激光设备的温度。

制冷系统一般采用压缩机、蒸发器、冷凝器、节流阀等部件组成，其工作流程如下所示：1.制冷剂从压缩机中向蒸发器中流动，压缩机通过工作介质将制冷剂压缩成高压高温气体；2.制冷剂在蒸发器中被冷水吸热蒸发，使蒸发器的温度快速下降，从而实现对激光设备的降温；3.经过蒸发器降温后的气体通过冷凝器冷却凝结成液体；4.节流阀调节制冷剂的流量，使制冷剂流向蒸发器时，温度和压力都会降低。

结论小型激光工业冷水机是一种无污染、高效、节能的激光设备冷却设备，其主要构成部分包括加热系统、循环系统、控制系统和制冷系统。

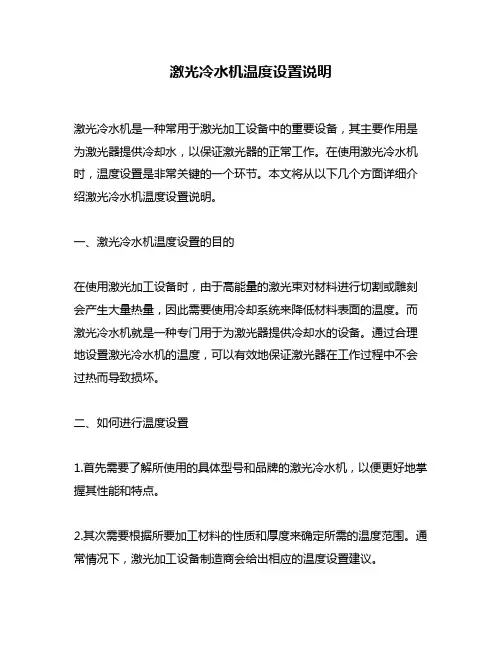

激光冷水机温度设置说明激光冷水机是一种常用于激光加工设备中的重要设备，其主要作用是为激光器提供冷却水，以保证激光器的正常工作。

在使用激光冷水机时，温度设置是非常关键的一个环节。

本文将从以下几个方面详细介绍激光冷水机温度设置说明。

一、激光冷水机温度设置的目的在使用激光加工设备时，由于高能量的激光束对材料进行切割或雕刻会产生大量热量，因此需要使用冷却系统来降低材料表面的温度。

而激光冷水机就是一种专门用于为激光器提供冷却水的设备。

通过合理地设置激光冷水机的温度，可以有效地保证激光器在工作过程中不会过热而导致损坏。

二、如何进行温度设置1.首先需要了解所使用的具体型号和品牌的激光冷水机，以便更好地掌握其性能和特点。

2.其次需要根据所要加工材料的性质和厚度来确定所需的温度范围。

通常情况下，激光加工设备制造商会给出相应的温度设置建议。

3.根据激光冷水机的具体操作说明，打开设备并进入温度设置界面。

4.在温度设置界面中，根据所需温度范围进行调节。

一般来说，激光冷水机会有一个上限和下限的范围，用户需要在这个范围内进行设置。

5.完成温度设置后，需要等待一段时间让激光冷水机自动调整到设定的温度。

在此期间需要注意观察设备运行情况，确保设备正常工作。

三、注意事项1.在进行温度设置之前，需要先检查激光冷水机是否正常运行，并确保其清洁干净。

如果发现有异物或污垢，则需要先清理干净再进行操作。

2.在进行温度设置时，需要根据具体型号和品牌的激光冷水机来选择合适的温度范围，并严格按照说明书中的操作步骤来进行操作。

3.在使用过程中，需要定期检查激光冷水机是否正常运行，并及时更换损坏的零部件。

4.在操作过程中，需要注意安全，避免触电和烫伤等事故的发生。

5.如果在操作过程中出现问题，应及时停止使用并联系专业技术人员进行维修。

四、结语激光冷水机作为激光加工设备中不可或缺的一部分，其温度设置对于设备的正常工作至关重要。

通过本文的介绍，相信读者已经了解到了如何正确进行激光冷水机温度设置，并掌握了一些注意事项。

精心整理冷水机组技术规格书一：冷水机组1.1.一般要求2)制冷机组需使用先进的制造工艺和标准，且设备的预期正常的使用寿命应不少于二十年。

功制冷机的性能系数COP及综合部分负荷性能系数IPLV不应低于公共建筑节能规范(GB50189-2005)、美国采暖、制冷与空调工程师协会标准(90.1-2004)和LEED认证的要求。

制冷机的制冷功能应按照以下标准：☆美国制冷协会(ARI)575☆美国制冷协会(ARI)550/590☆公共建筑节能规范GB50189-2005☆国内有关部门所颁布的法例和条例十年以上生产同类型的冷水机组之经验，并需要有超过十套或以上已成功运行五年或以上同类型;令水机组的纪录。

生产厂家需要具有ISO9001全面质量管理体系的认证。

1.2.技术要求额定值的10%时，机组应能正常启动、运行。

温至20℃以上时,冷水机组能正常启动、运行。

页脚内容精心整理100%保护而在危急情况下有着安全措施;在下列情况下冷水机组需有最低的安全保护装备:☆没有任何或减少冷却水供应☆没有任何或减少冷冻水☆冷冻水高温☆冷冻水低温☆高油温☆低油压☆高低电压，相路调转及供电受干扰低于10%冷水机组应自动关机，直至需求增加可自动再开启。

工厂内进行，而在工厂以外装配的制冷机将不被接纳或采用。

环保冷媒。

首次充注的制冷剂是随机组一起供货。

排气及滴漏装置。

不能超过3.7m/s的速度。

a）类型☆坚固耐用的半封闭无需轴封型或开放式，在驱动轴上配有旋动轴封，有效地防止冷媒或滑润剂泄页脚内容精心整理☆可依负荷量节能运行。

b）构造☆叶轮：轻质高强力铸铝合金或其它具相等质量之有色金属制成。

☆外壳：可拆卸、垂直环形接合、精密铸铁或其它具认可相等质量之金属制成。

☆强制循环滑润系统：由主油泵以电动机或以压缩机经齿轮带动，以保持停电后叶轮轴承之油压直到叶轮自转静止转动。

滑油系统应包括下列全部由厂方安装及试验的装备：（视需要而定）油压安全阀；贮油槽；供油循环管道；油加热器；油泵；油冷却器（利用冷媒或冷水作冷却）；☆油过滤器主轴承由径向轴承和轴向轴承构成，采用锻造合金钢制造。

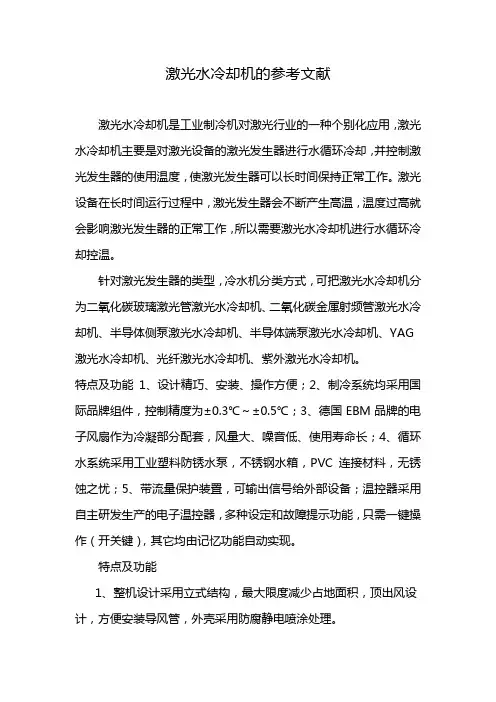

激光水冷却机的参考文献激光水冷却机是工业制冷机对激光行业的一种个别化应用，激光水冷却机主要是对激光设备的激光发生器进行水循环冷却，并控制激光发生器的使用温度，使激光发生器可以长时间保持正常工作。

激光设备在长时间运行过程中，激光发生器会不断产生高温，温度过高就会影响激光发生器的正常工作，所以需要激光水冷却机进行水循环冷却控温。

针对激光发生器的类型，冷水机分类方式，可把激光水冷却机分为二氧化碳玻璃激光管激光水冷却机、二氧化碳金属射频管激光水冷却机、半导体侧泵激光水冷却机、半导体端泵激光水冷却机、YAG 激光水冷却机、光纤激光水冷却机、紫外激光水冷却机。

特点及功能1、设计精巧、安装、操作方便；2、制冷系统均采用国际品牌组件，控制精度为±0.3℃～±0.5℃；3、德国EBM品牌的电子风扇作为冷凝部分配套，风量大、噪音低、使用寿命长；4、循环水系统采用工业塑料防锈水泵，不锈钢水箱，PVC连接材料，无锈蚀之忧；5、带流量保护装置，可输出信号给外部设备；温控器采用自主研发生产的电子温控器，多种设定和故障提示功能，只需一键操作（开关键），其它均由记忆功能自动实现。

特点及功能1、整机设计采用立式结构，最大限度减少占地面积，顶出风设计，方便安装导风管，外壳采用防腐静电喷涂处理。

2、制冷系统均采用国际品牌组件，具有优良质量和持久的制冷效果，控制精度为±1.0℃～±3.0℃。

3、选用国际品牌压缩机，超高能效及杰出的可靠性，低噪音；并带压缩机过流、过载保护；压缩机高低压力保护，确保机器正常运行。

4、选用国际知名品牌的电子风扇作为冷凝部分配套，风量大、噪音低、使用寿命长。

5、冷冻水循环系统采用不锈钢多级离心泵及不锈钢水箱，无锈蚀之忧，可直接使用纯净水或去离子水。

6、带流量保护装置，可输出信号给外部设备。

7、温控器采用自主研发生产的液晶显示微电脑控制器，中英文界面可供选择，操作简单方便,有多种设定和故障提示功能，只需一键操作（开关键），其它均由记忆功能自动实现。

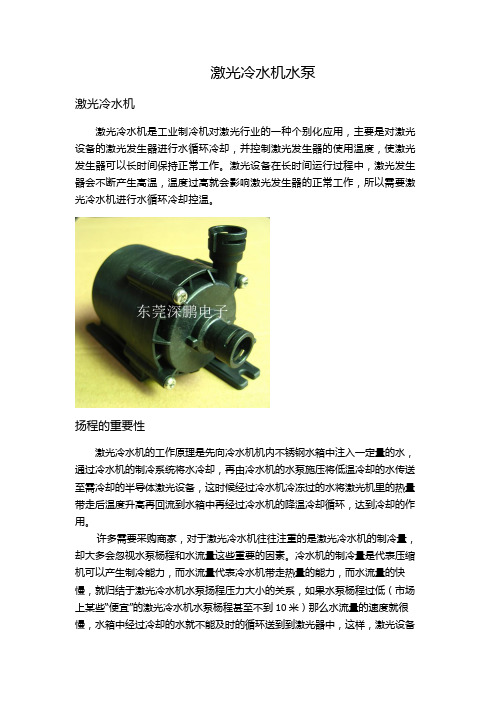

激光冷水机水泵激光冷水机激光冷水机是工业制冷机对激光行业的一种个别化应用，主要是对激光设备的激光发生器进行水循环冷却，并控制激光发生器的使用温度，使激光发生器可以长时间保持正常工作。

激光设备在长时间运行过程中，激光发生器会不断产生高温，温度过高就会影响激光发生器的正常工作，所以需要激光冷水机进行水循环冷却控温。

扬程的重要性激光冷水机的工作原理是先向冷水机机内不锈钢水箱中注入一定量的水，通过冷水机的制冷系统将水冷却，再由冷水机的水泵施压将低温冷却的水传送至需冷却的半导体激光设备，这时候经过冷水机冷冻过的水将激光机里的热量带走后温度升高再回流到水箱中再经过冷水机的降温冷却循环，达到冷却的作用。

许多需要采购商家，对于激光冷水机往往注重的是激光冷水机的制冷量，却大多会忽视水泵杨程和水流量这些重要的因素。

冷水机的制冷量是代表压缩机可以产生制冷能力，而水流量代表冷水机带走热量的能力，而水流量的快慢，就归结于激光冷水机水泵扬程压力大小的关系，如果水泵杨程过低（市场上某些“便宜”的激光冷水机水泵杨程甚至不到10米）那么水流量的速度就很慢，水箱中经过冷却的水就不能及时的循环送到到激光器中，这样，激光设备的热量就不能及时的冷却的带走，那么这就造成一个大家经常看到的现象：名义制冷量有1600W的激光冷水机连接一台75W的半导体激光打标机，冷水机显示25℃，而激光机却热得发烫，这就是激光冷水机没有起到冷却的作用。

而且由于激光冷水机水泵杨程太小，极容易造成激光器的模块以及Q头散热不良，而且容易造成脏堵，直接影响着激光器的性能和使用寿命！水泵杨程低的冷水机，基本上都没有装置水过滤器，因为会过滤器有一定的阻力，这样导致水流量更小甚至冷水机会不能正常运行，而且水泵杨程低的冷水机，一般没有装配有水过滤器的，容易造成激光冷水机内的纯净水出现杂质，出现脏堵和水垢。

故障及维修一、工业冷水机电源故障(停机温控器无显示等)原因：1、试电源断开、缺相、不稳定。

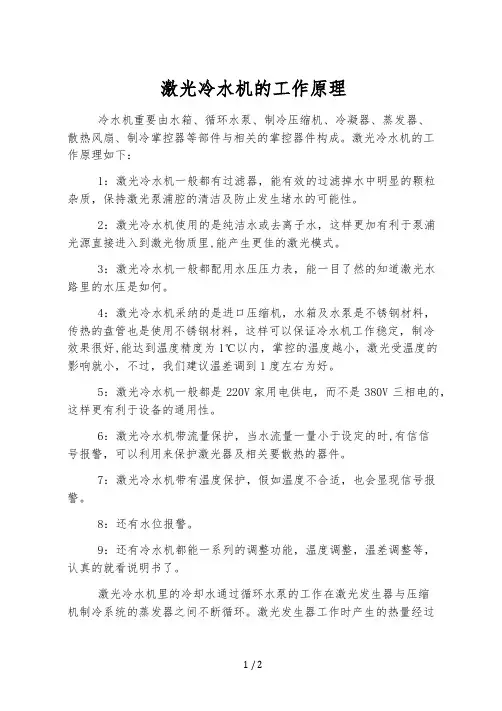

激光冷水机的工作原理冷水机重要由水箱、循环水泵、制冷压缩机、冷凝器、蒸发器、散热风扇、制冷掌控器等部件与相关的掌控器件构成。

激光冷水机的工作原理如下：1：激光冷水机一般都有过滤器，能有效的过滤掉水中明显的颗粒杂质，保持激光泵浦腔的清洁及防止发生堵水的可能性。

2：激光冷水机使用的是纯洁水或去离子水，这样更加有利于泵浦光源直接进入到激光物质里,能产生更佳的激光模式。

3：激光冷水机一般都配用水压压力表，能一目了然的知道激光水路里的水压是如何。

4：激光冷水机采纳的是进口压缩机，水箱及水泵是不锈钢材料，传热的盘管也是使用不锈钢材料，这样可以保证冷水机工作稳定，制冷效果很好,能达到温度精度为1℃以内，掌控的温度越小，激光受温度的影响就小，不过，我们建议温差调到1度左右为好。

5：激光冷水机一般都是220V家用电供电，而不是380V三相电的，这样更有利于设备的通用性。

6：激光冷水机带流量保护，当水流量一量小于设定的时,有信信号报警，可以利用来保护激光器及相关要散热的器件。

7：激光冷水机带有温度保护，假如温度不合适，也会显现信号报警。

8：还有水位报警。

9：还有冷水机都能一系列的调整功能，温度调整，温差调整等，认真的就看说明书了。

激光冷水机里的冷却水通过循环水泵的工作在激光发生器与压缩机制冷系统的蒸发器之间不断循环。

激光发生器工作时产生的热量经过压缩机制冷系统的制冷循环最后传导到空气中。

相应的掌控器件可以按设定的参数要求掌控压缩机制冷系统的工作，从而保证激光发生器的冷却水温度始终掌控在最合适的范围。

为保证激光发生器的稳定、安全运行。

冷却机还具有循环水流量检测报警、超温报警、水温自动调整等高级功能。

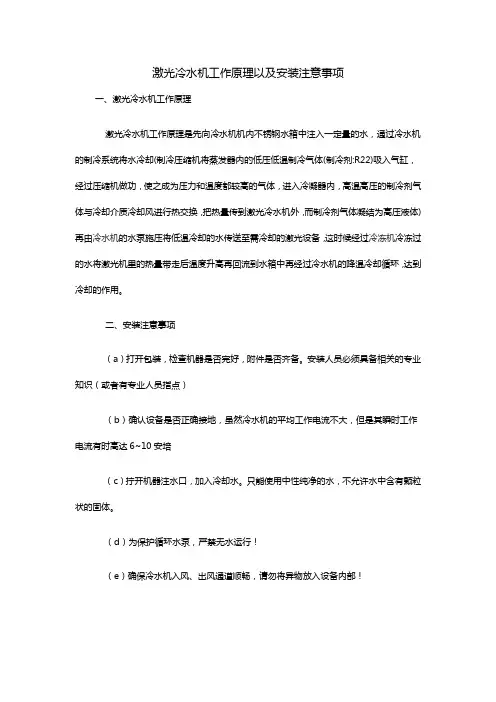

激光冷水机工作原理以及安装注意事项一、激光冷水机工作原理激光冷水机工作原理是先向冷水机机内不锈钢水箱中注入一定量的水，通过冷水机的制冷系统将水冷却(制冷压缩机将蒸发器内的低压低温制冷气体(制冷剂:R22)吸入气缸，经过压缩机做功，使之成为压力和温度都较高的气体，进入冷凝器内，高温高压的制冷剂气体与冷却介质冷却风进行热交换，把热量传到激光冷水机外，而制冷剂气体凝结为高压液体)再由冷水机的水泵施压将低温冷却的水传送至需冷却的激光设备，这时候经过冷冻机冷冻过的水将激光机里的热量带走后温度升高再回流到水箱中再经过冷水机的降温冷却循环，达到冷却的作用。

二、安装注意事项（a）打开包装，检查机器是否完好，附件是否齐备。

安装人员必须具备相关的专业知识（或者有专业人员指点）（b）确认设备是否正确接地，虽然冷水机的平均工作电流不大，但是其瞬时工作电流有时高达6~10安培（c）拧开机器注水口，加入冷却水。

只能使用中性纯净的水，不允许水中含有颗粒状的固体。

（d）为保护循环水泵，严禁无水运行！（e）确保冷水机入风、出风通道顺畅，请勿将异物放入设备内部！（f）出现异常情况时候，应先停止机器运作，切断电源，向专业人士反馈异常现象，切记不能继续使用。

（g）当水温低于环境温度，并且环境湿度较大时，循环水管与被冷却器件表面会产生冷凝水。

三、激光冷水机制冷量1、顾名思义为冷却系统的实际制冷能力，是激光器冷却设备选择的第一个指标。

2、一般我们可以根据激光器的光电转换效率来计算出激光器的发热量，再来选择。

P热=P激光/μ3、有些时候我们，我们直接根据激光电源的输入额定功率减去激光器的输出功率来确定激光冰水机的制冷量。

比如我们常用的射频激光器和固体激光器都会标明额定满功率的电源电压和电流，以相干70W射频激光器为例，其要求电源输入48V25A，瞬时36A，可以计算输入功率最大1200W。

四、激光冷水机特点及功能1、设计精巧、安装、操作方便；2、制冷系统均采用国际品牌组件，控制精度为±0.3℃～±0.5℃；3、循环水系统采用工业塑料防锈水泵，不锈钢水箱，PVC连接材料，无锈蚀之忧；4、带流量保护装置，可输出信号给外部设备；5、温控器采用自主研发生产的电子温控器，多种设定和故障提示功能，只需一键操作（开关键），其它均由记忆功能自动实现。

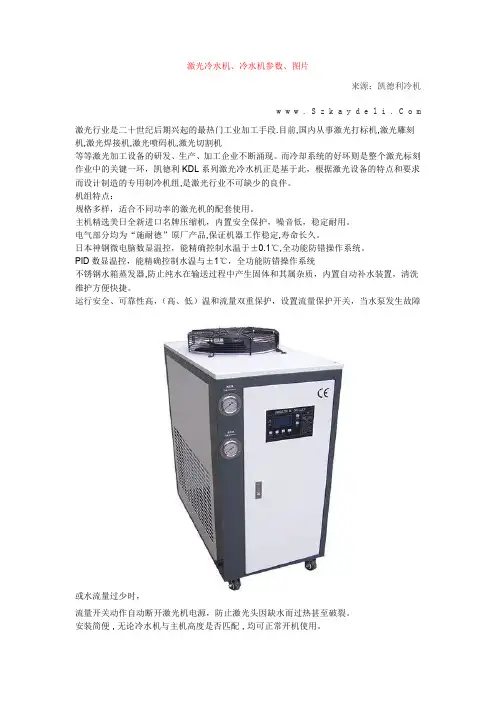

激光冷水机、冷水机参数、图片
来源：凯德利冷机
w w w.S z k a y d e l i.C o m
激光行业是二十世纪后期兴起的最热门工业加工手段.目前,国内从事激光打标机,激光雕刻机,激光焊接机,激光喷码机,激光切割机
等等激光加工设备的研发、生产、加工企业不断涌现。

而冷却系统的好坏则是整个激光标刻作业中的关键一环，凯德利KDL系列激光冷水机正是基于此，根据激光设备的特点和要求而设计制造的专用制冷机组,是激光行业不可缺少的良伴。

机组特点：
规格多样，适合不同功率的激光机的配套使用。

主机精选美日全新进口名牌压缩机，内置安全保护，噪音低，稳定耐用。

电气部分均为“施耐德”原厂产品,保证机器工作稳定,寿命长久。

日本神钢微电脑数显温控，能精确控制水温于±0.1℃,全功能防错操作系统。

PID数显温控，能精确控制水温与±1℃，全功能防错操作系统
不锈钢水箱蒸发器,防止纯水在输送过程中产生固体和其属杂质，内置自动补水装置，清洗维护方便快捷。

运行安全、可靠性高，（高、低）温和流量双重保护，设置流量保护开关，当水泵发生故障
或水流量过少时，
流量开关动作自动断开激光机电源，防止激光头因缺水而过热甚至破裂。

安装简便,无论冷水机与主机高度是否匹配,均可正常开机使用。

静电喷塑外壳,美观大方,外表板采用快速拆装形式,使用、维护方便。

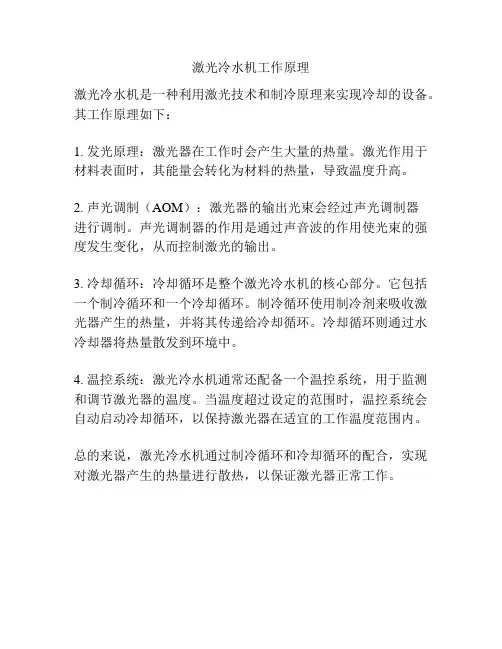

激光冷水机工作原理
激光冷水机是一种利用激光技术和制冷原理来实现冷却的设备。

其工作原理如下：
1. 发光原理：激光器在工作时会产生大量的热量。

激光作用于材料表面时，其能量会转化为材料的热量，导致温度升高。

2. 声光调制（AOM）：激光器的输出光束会经过声光调制器
进行调制。

声光调制器的作用是通过声音波的作用使光束的强度发生变化，从而控制激光的输出。

3. 冷却循环：冷却循环是整个激光冷水机的核心部分。

它包括一个制冷循环和一个冷却循环。

制冷循环使用制冷剂来吸收激光器产生的热量，并将其传递给冷却循环。

冷却循环则通过水冷却器将热量散发到环境中。

4. 温控系统：激光冷水机通常还配备一个温控系统，用于监测和调节激光器的温度。

当温度超过设定的范围时，温控系统会自动启动冷却循环，以保持激光器在适宜的工作温度范围内。

总的来说，激光冷水机通过制冷循环和冷却循环的配合，实现对激光器产生的热量进行散热，以保证激光器正常工作。
