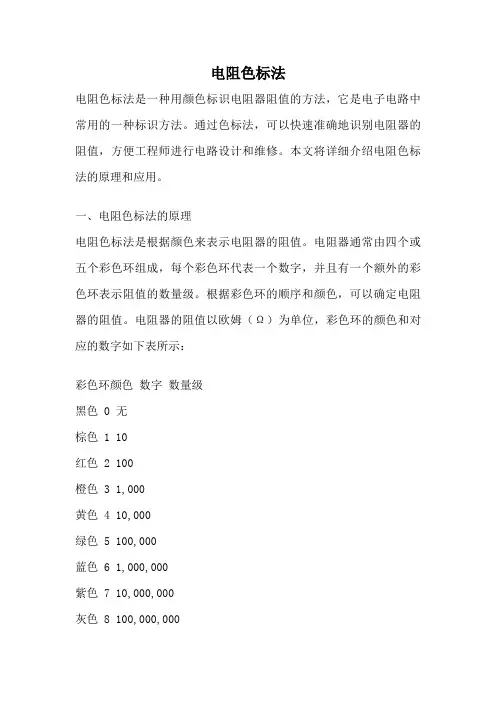

电阻色标法

电阻色标法电阻色标法是一种用颜色标识电阻器阻值的方法，它是电子电路中常用的一种标识方法。

通过色标法，可以快速准确地识别电阻器的阻值，方便工程师进行电路设计和维修。

本文将详细介绍电阻色标法的原理和应用。

一、电阻色标法的原理电阻色标法是根据颜色来表示电阻器的阻值。

电阻器通常由四个或五个彩色环组成，每个彩色环代表一个数字，并且有一个额外的彩色环表示阻值的数量级。

根据彩色环的顺序和颜色，可以确定电阻器的阻值。

电阻器的阻值以欧姆（Ω）为单位，彩色环的颜色和对应的数字如下表所示：彩色环颜色数字数量级黑色 0 无棕色 1 10红色 2 100橙色 3 1,000黄色 4 10,000绿色 5 100,000蓝色 6 1,000,000紫色 7 10,000,000灰色 8 100,000,000白色 9 1,000,000,000金色 - 0.1银色 - 0.01电阻色标法广泛应用于电子电路中，特别是在电路设计和维修中。

通过电阻色标法，工程师可以快速准确地识别电阻器的阻值，从而选择合适的电阻器来满足电路设计的要求。

同时，在电路维修中，如果某个电阻器损坏了，可以通过电阻色标法来确定其阻值，并更换相应的电阻器。

在实际应用中，工程师通常需要使用万用表来测量电阻器的阻值，以确认电阻器的准确阻值是否与色标一致。

此外，当电阻器的阻值超过万用表的量程时，工程师需要使用其他测量方法来获取准确的阻值。

三、电阻色标法的注意事项在使用电阻色标法时，需要注意以下几点：1. 识别彩色环的顺序：电阻器上的彩色环通常从左到右排列，第一个彩色环代表阻值的最高位，最后一个彩色环代表阻值的最低位。

2. 识别金色和银色环：金色环代表阻值的小数位为0.1，银色环代表阻值的小数位为0.01。

3. 避免颜色盲误判：有些人可能存在颜色盲，对于他们来说，识别彩色环可能会有困难。

在这种情况下，可以使用其他辅助工具来判断彩色环的颜色，或者请其他人帮助识别。

4. 阻值的容差：电阻器的阻值通常具有一定的容差，容差是指电阻器实际阻值与标称阻值之间的偏差。

出处：广东海洋大学学习课件
色标法：普通的电阻器用四色环表示，精密电阻用五色环表示。

紧靠电阻体一端头的色环为第一环，露着电阻体本色教多的另一端头
为末环。

注意：金、银在第四环出现时,它们代表误差,金代表 5 ％,银代表 10 ％;而在第三环出现时,金代表 0.1 ,银代表 0.01 。

请看下
例。

a、“四色环”读数规则：第一,二环表示两位有效数字,第三环
表示数字后面添加“ 0 ”的个数。

阻值：27后面添加“3个0”即 27000 欧,误差 5%
阻值： 27 小数点向前移1位,即 2.7 欧姆 ,误差 5%
阻值：22后面添加1个0即220欧姆, 误差 5%
阻值为 22 欧。

第三环“黑色”表示“ 0 个零”,也就是表示
数字后面不添加 0 .
实际上,第三环用数学形式表达就是 10 的 N次方的倍率,前面
的情况分别可写作：
27×103＝27000
22×101＝220
22×100＝22
b、“五色环”读数规则：当电阻为五环时，最後一环与前面四环距离较大。

第一、二、三环表示三位数字,第四环表示数字后面“ 0 ”的个数,第五环表示精度。

阻值： 200000 欧姆＝ 200K 误差 1 ％
阻值： 510 × 0.01＝5.1Ω误差 1 ％。

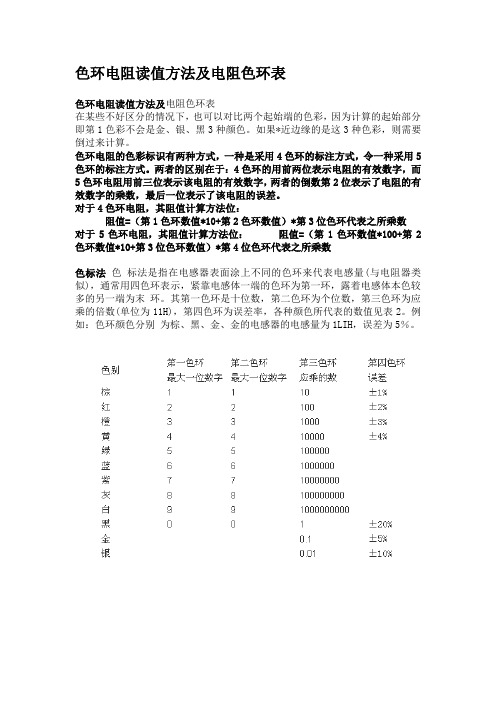

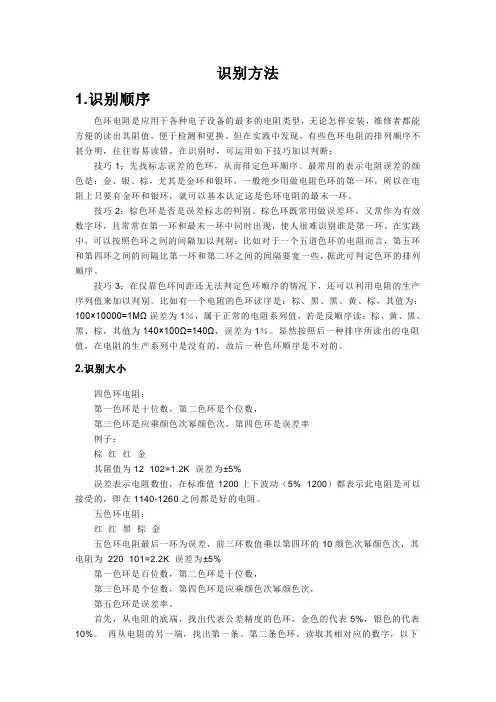

色环电阻读值方法及电阻色环表色环电阻读值方法及电阻色环表在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。

如果*近边缘的是这3种色彩，则需要倒过来计算。

色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。

两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。

对于4色环电阻，其阻值计算方法位：阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数对于5色环电阻，其阻值计算方法位：阻值=（第1色环数值*100+第2色环数值*10+第3位色环数值）*第4位色环代表之所乘数色标法色标法是指在电感器表面涂上不同的色环来代表电感量(与电阻器类似)，通常用四色环表示，紧靠电感体一端的色环为第一环，露着电感体本色较多的另一端为末环。

其第一色环是十位数，第二色环为个位数，第三色环为应乘的倍数(单位为11H)，第四色环为误差率，各种颜色所代表的数值见表2。

例如：色环颜色分别为棕、黑、金、金的电感器的电感量为1LIH，误差为5％。

常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1直插电阻1/8W ----AXIAL-0.31/4W ----AXIAL-0.4或AXIAL-0.3（如果自己弯折的比较靠近电阻根部的话）1/2W ----AXIAL-0.5或AXIAL-0.4（如果自己弯折的比较靠近电阻根部的话）1W ----AXIAL-0.6或AXIAL-0.5（如果自己弯折的比较靠近电阻根部的话）2W ----AXIAL-0.83W ----AXIAL-1.05W ----AXIAL-1.2附铜处的连接孔线宽1.针对某块铜，选中SHAPE，右键Parameter 里Thermal Relief Conenct 设置即可。

常用电阻器的三种标志方法？1．直标法把元件的主要参数直接印制在元件的表面上，这种方法主要用于功率比较大的电阻。

如电阻表面上印有RXYC-50-T-1k5±10％，其含义是耐潮被釉线绕可调电阻器，额定功率为50W，阻值为1.5kΩ，允许误差为±10％。

2．文字符号法随着电子元件的不断小型化，特别是表面安装元器件（SMC和SMD）的制造工艺不断进步，使得电阻器的体积越来越小，其元件表面上标注的文字符号也作出了相应改革。

一般仅用三位数字标注电阻器的数值，精度等级不再表示出来（一般小于±5％）。

具体规定如下：（1）元件表面涂以黑颜色表示电阻器。

（2）电阻器的基本标注单位是欧姆（Ω），其数值大小用三位数字标注。

（3）对于十个基本标注单位以上的电阻器，前两位数字表示数值的有效数字，第三位数字表示数值的倍率。

如100表示其阻值为10×100＝10Ω；223表示其阻值为22×103＝22kΩ。

（4）对于十个基本标注单位以下的元件，第一位、第三位数字表示数值的有效数字，第二位用字母“R”表示小数点。

如3R9表示其阻值为3.9Ω。

3．色标法小功率电阻器使用最广泛的是色标法，一般用背景区别电阻器的种类：如浅色（淡绿色、淡蓝色、浅棕色）表示碳膜电阻用红色表示金属或金属氧化膜电阻，深绿色表示线绕电阻。

一般用色环表示电阻器的数值及精度。

普通电阻器大多用四个色环表示其阻值和允许偏差。

第一、二环表示有效数字，第三环表示倍率（乘数），与前三环距离较大的第四环表示精度。

精密电阻器采用五个色环标志，第一、二、三环表示有效数字，第四环表示倍率，与前四环距离较大的第五环表示精度。

关色码标注的定义见下表所示。

上图所示为两种色环电阻的标注图。

例如标有蓝、灰、橙、金四环标注的电阻，其阻值大小为：68×103＝68000Ω（68kΩ），允许偏差为±5％。

标有棕、黑、绿、棕、棕五环标注的电阻，其阻值大小为：105×101＝1050Ω（1.05kΩ），允许偏差为±1％。

第二章常用电子元件的标志方法与选用第一节电阻元件的标志方法电阻元件的标志方法主要有三种：直标法、文字符号法、色标法。

一、直标法是利用阿拉伯数字和单位符号在电阻器的表面直接标出电阻的电阻值和允许误差的方法。

如图2-1-1图2-1-1直标法中用Ω、KΩ、MΩ这些符号表示电阻阻值的单位，分别表示欧姆、千欧姆、兆欧姆。

二、文字符号法是利用阿拉伯数字及字母符号的组合来表示阻值、允许误差的方法。

1.文字符号表示单位：其意义见表2-1-1表2-1-12.数字与文字符号组合的意义：文字符号R、K、M之前的数字表示整数位阻值；文字符号R、K、M之后的数字表示小数位阻值。

例如：R10表示0.1Ω；1R0表示1Ω；1K0表示1千欧姆；5K6表示5.6千欧姆等。

三、色标法（色环法）四色环两位有效数字标志法：电阻器用四条色环表示阻值与误差，称为四色环法。

其意义为：前三条色环标明两位有效数字及倍率，最后一条色带表示允许偏差。

色带与阻值关系如表2-1-2。

例如：四条色环为红、红、黄、银，则表示阻值为220KΩ、允许偏差±10%。

对于第三条色带，还以采用简便读法：上例中第三条色带为黄色，即可判定该电阻值为几百几十KΩ。

第二节电阻的选用一、电阻的分类电阻的种类很多，概括起来，可分为固定电阻和可调电阻（电位器）两大类。

常用固定电阻的标志符号见表2-2-1。

二、电阻的选用一般，无线电而言对于电阻的选用无特别的要求，绝大多数情况下，用1/8W 的小型电阻就可以了。

在小型电阻中，以碳膜电阻和金膜电阻常见。

大于2W的电阻，就要选用线绕电阻。

使用前所有的电阻都要用万用表校测一次，看阻值是否正确。

第三节电容元件的标志方法电容元件的标志方法主要有两种：直标法、文字符号法。

一、直标法是利用阿拉伯数字和单位符号在电容器的表面直接标出电容的电容值和允许误差的方法。

如图2-3-1图2-3-1直标法中用pF、uF、F这些字母表示电容的容量单位为皮法、微法、法拉。

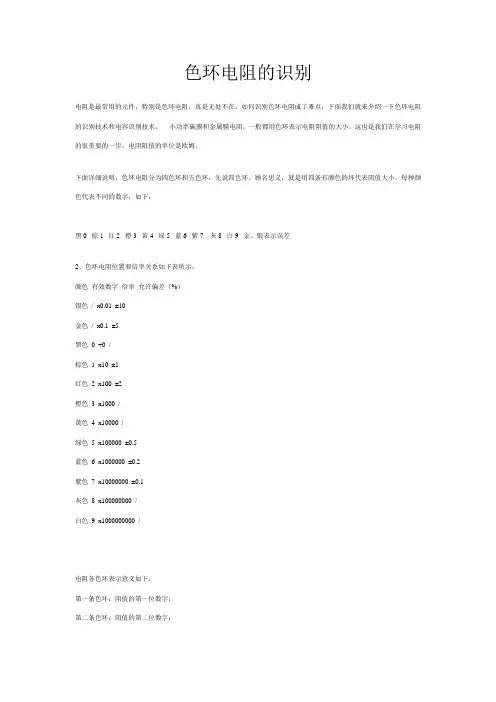

色环电阻的识别电阻是最常用的元件，特别是色环电阻，真是无处不在，如何识别色环电阻成了难点，下面我们就来介绍一下色环电阻的识别技术和电容识别技术。

小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小，这也是我们在学习电阻的很重要的一步。

电阻阻值的单位是欧姆。

下面详细说明：色环电阻分为四色环和五色环，先说四色环。

顾名思义，就是用四条有颜色的环代表阻值大小。

每种颜色代表不同的数字，如下：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金、银表示误差2、色环电阻位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色0 +0 /棕色1 x10 ±1红色2 x100 ±2橙色3 x1000 /黄色4 x10000 /绿色5 x100000 ±0.5蓝色6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色8 x100000000 /白色9 x1000000000 /电阻各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。

例如：电阻色环识别：棕绿红金第一位：1；第二位：5；10的幂为2（即100）；误差为5%即阻值为：15X100=1500欧=1.5千欧=1.5K如果有不明白，请多看的其他单片机学习方面的资料。

还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三未数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色，误差为1%）（可见，四色环电阻误差为5-10%，五色环常为1%，精度提高了）例如：有电阻：黄紫红澄棕<色环电阻识别图>前三位数字是：472第四位表示10的3次方，即1000阻值为：472X1000欧=472千欧（即472K）电阻还有其他好多类型，一般说的电位器，就是阻值可以调节的电阻（简称可调电阻）。

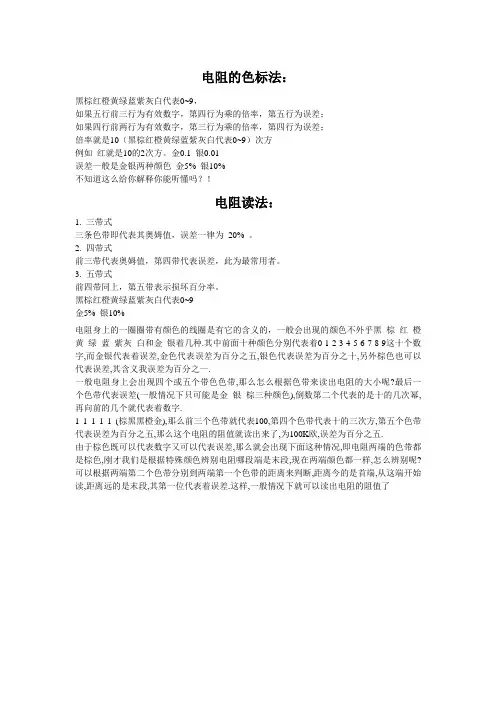

电阻的色标法：黑棕红橙黄绿蓝紫灰白代表0~9，如果五行前三行为有效数字，第四行为乘的倍率，第五行为误差；如果四行前两行为有效数字，第三行为乘的倍率，第四行为误差；倍率就是10（黑棕红橙黄绿蓝紫灰白代表0~9）次方例如红就是10的2次方。

金0.1 银0.01误差一般是金银两种颜色金5% 银10%不知道这么给你解释你能听懂吗？！电阻读法：1. 三带式三条色带即代表其奥姆值，误差一律为20% 。

2. 四带式前三带代表奥姆值，第四带代表误差，此为最常用者。

3. 五带式前四带同上，第五带表示损坏百分率。

黑棕红橙黄绿蓝紫灰白代表0~9金5% 银10%电阻身上的一圈圈带有颜色的线圈是有它的含义的，一般会出现的颜色不外乎黑棕红橙黄绿蓝紫灰白和金银着几种.其中前面十种颜色分别代表着0 1 2 3 4 5 6 7 8 9这十个数字,而金银代表着误差,金色代表误差为百分之五,银色代表误差为百分之十,另外棕色也可以代表误差,其含义我误差为百分之一.一般电阻身上会出现四个或五个带色色带,那么怎么根据色带来读出电阻的大小呢?最后一个色带代表误差(一般情况下只可能是金银棕三种颜色),倒数第二个代表的是十的几次幂,再向前的几个就代表着数字.1 1 1 1 1 (棕黑黑橙金),那么前三个色带就代表100,第四个色带代表十的三次方,第五个色带代表误差为百分之五,那么这个电阻的阻值就读出来了,为100K欧,误差为百分之五.由于棕色既可以代表数字又可以代表误差,那么就会出现下面这种情况,即电阻两端的色带都是棕色,刚才我们是根据特殊颜色辨别电阻哪段端是末段,现在两端颜色都一样,怎么辨别呢?可以根据两端第二个色带分别到两端第一个色带的距离来判断,距离今的是首端,从这端开始读,距离远的是末段,其第一位代表着误差.这样,一般情况下就可以读出电阻的阻值了。
