电阻器的色标法

电阻色标法电阻色标法是一种用颜色标识电阻器阻值的方法，它是电子电路中常用的一种标识方法。

通过色标法，可以快速准确地识别电阻器的阻值，方便工程师进行电路设计和维修。

本文将详细介绍电阻色标法的原理和应用。

一、电阻色标法的原理电阻色标法是根据颜色来表示电阻器的阻值。

电阻器通常由四个或五个彩色环组成，每个彩色环代表一个数字，并且有一个额外的彩色环表示阻值的数量级。

根据彩色环的顺序和颜色，可以确定电阻器的阻值。

电阻器的阻值以欧姆（Ω）为单位，彩色环的颜色和对应的数字如下表所示：彩色环颜色数字数量级黑色 0 无棕色 1 10红色 2 100橙色 3 1,000黄色 4 10,000绿色 5 100,000蓝色 6 1,000,000紫色 7 10,000,000灰色 8 100,000,000白色 9 1,000,000,000金色 - 0.1银色 - 0.01电阻色标法广泛应用于电子电路中，特别是在电路设计和维修中。

通过电阻色标法，工程师可以快速准确地识别电阻器的阻值，从而选择合适的电阻器来满足电路设计的要求。

同时，在电路维修中，如果某个电阻器损坏了，可以通过电阻色标法来确定其阻值，并更换相应的电阻器。

在实际应用中，工程师通常需要使用万用表来测量电阻器的阻值，以确认电阻器的准确阻值是否与色标一致。

此外，当电阻器的阻值超过万用表的量程时，工程师需要使用其他测量方法来获取准确的阻值。

三、电阻色标法的注意事项在使用电阻色标法时，需要注意以下几点：1. 识别彩色环的顺序：电阻器上的彩色环通常从左到右排列，第一个彩色环代表阻值的最高位，最后一个彩色环代表阻值的最低位。

2. 识别金色和银色环：金色环代表阻值的小数位为0.1，银色环代表阻值的小数位为0.01。

3. 避免颜色盲误判：有些人可能存在颜色盲，对于他们来说，识别彩色环可能会有困难。

在这种情况下，可以使用其他辅助工具来判断彩色环的颜色，或者请其他人帮助识别。

4. 阻值的容差：电阻器的阻值通常具有一定的容差，容差是指电阻器实际阻值与标称阻值之间的偏差。

电阻值的表示方式
电阻值的标注方式有3种，即直标法、色标法和数标法。

a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上，其允许误差则用百分数表示，未标
误差值的即为±20%.
b、数码标示法主要用于贴片等小体积的电路，在三为数码中，从左至右第一，二位数表示有效数
字，第三位表示10的倍幕或用R表示（R表示0.）如：472表示47X102Q（即Q）： 104 则表示
100KQ、;R22 表示Q、122=1200 Q = Q . 1402二14000 Q 二14KQ、R22二Q、500324*100=2、17R8二Q、000二0Q、0二0Q.
c、色环标注法利用最多，普通的色环电阻器用4环表示，精密电阻器用5环表示，紧靠电阻体一端头的
色环为第一环，需着电阻体本色较多的另一端头为末环.现举例如下：
若是色环电阻器用四环表示，前而两位数字是有效数字，第三位是10的倍幕，第四环是色环电阻器的误差范围（见图一）
四色环电阻器（普通电阻）
|—标称值第一需有效数字
|—标称值第二位有效数字
I—标称值有效数字后0的个数（10的倍幕）I I
厂允许误差
若是色环电阻器用五环表示，前而三位数字是有效数字，第四位是10的倍幕.第五环是色环
电阻器的误差范用•（见图二）
五色环电阻器（精密电阻）
—标称值第一名有效数字
标称值第二位有效数字
标称值第三位有效数字
厂标称值有效数字后0的个数（10的倍幕）
厂允许误差
__________ r T1T] ______________________________
d、SMT精密电阻的表示法，通常也是用3位标示。

一般是2位数字和1位字母表示，两个数字是有效数字，字。

色环标注每种颜色代表不同的数字，如下：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ，金、银表示误差色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。

但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。

最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。

技巧2：棕色环是否是误差标志的判别。

棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。

在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。

比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×104Ω=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。

显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。

电阻按材料分一般有：碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。

一般的家庭电器使用碳膜电阻较多，因为它成本低廉。

金属膜电阻精度要高些，使用在要求较高的设备上。

水泥电阻和线饶电阻都是能够承受比较大功率的，线饶电阻的精度也比较高，常用在要求很高的测量仪器上。

小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小，这也是我们在学习电阻的很重要的一步。

电阻阻值的单位是欧姆。

下面详细说明。

色环电阻分为四色环和五色环，先说四色环。

电阻值的表示方式
电阻值的标注方式有3种，即直标法、色标法和数标法。

a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许误差则用
百分数表示,未标误差值的即为±20%.
b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位
数表示有效数字,第三位表示10的倍幂或用R表示(R表示0.)如：472 表示47×102Ω（即Ω）；104则表示100KΩ、;R22表示Ω、 122=1200Ω=Ω、 1402=14000Ω=14KΩ、R22=Ω、 50C=324*100=Ω、17R8=Ω、000=0Ω、 0=0Ω.
c、色环标注法利用最多，普通的色环电阻器用4环表示,精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下：若是色环电阻器用四环表示,前面两位数字是有效数字,第三位是10的倍幂, 第四
环是色环电阻器的误差范围(见图一)
四色环电阻器（普通电阻)
标称值第一名有效数字
标称值第二位有效数字
标称值有效数字后0的个数(10的倍幂)
允许误差
若是色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环
电阻器的误差范围.(见图二)
五色环电阻器（精密电阻）
图1-2 三位有效数字阻值的色环表示法
d、SMT精密电阻的表示法，通常也是用3位标示。

一般是2位数字和1位字母表示，两个数字是有效数字，字母表示10的倍幂,可是要按如实际情形到精密电阻查询内外出。

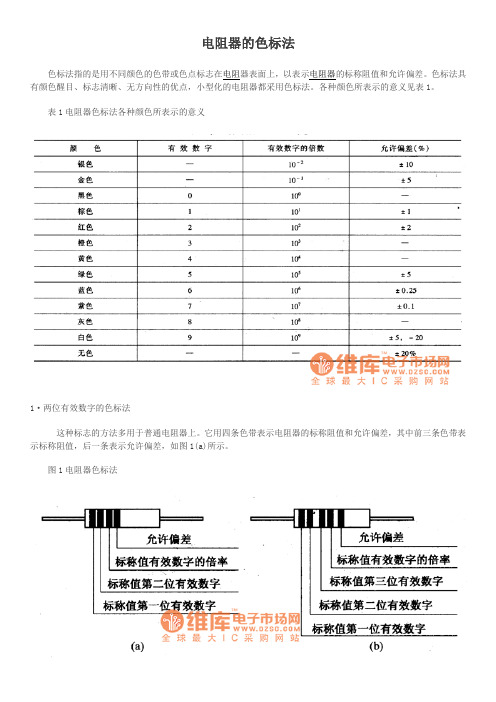

电阻器的色标法
色标法指的是用不同颜色的色带或色点标志在电阻器表面上，以表示电阻器的标称阻值和允许偏差。

色标法具有颜色醒目、标志清晰、无方向性的优点，小型化的电阻器都采用色标法。

各种颜色所表示的意义见表1。

表1电阻器色标法各种颜色所表示的意义
1·两位有效数字的色标法
这种标志的方法多用于普通电阻器上。

它用四条色带表示电阻器的标称阻值和允许偏差，其中前三条色带表示标称阻值，后一条表示允许偏差，如图1(a)所示。

图1电阻器色标法
例如，一个电阻器上面的四条色带的颜色，从左到右依次为红、紫、橙、金，则根据表1的规定，可知其阻值为27x10(3)0=27kΩ，允许偏差为±5%。

2.三位有效数字的色标法
这种标志方法多用于精密电阻器。

它用五条色带表示电阻器的标称阻值和允许偏差，其中前四条表示标称阻值，最后一条表示允许误差，如图1(b)所示。

例如，一个电阻器五条色带的颜色从左到右依次为棕、紫、绿、金、银，则根据表1的规定，可知其阻值为175x10(-1)=17.5Ω允许偏差为±10%。

电阻器的识别和检测—色标色标法是指不同颜色表示元件不同参数的方法。

在电阻器上，不同的颜色代表不同的标称值和偏差色标法可以分为：色环法和色点法。

其中，最常用的是色环法。

色环电阻器中，根据色环的环数多少，又分为四色环表示法和五色环表示法。

下图（a）是用四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。

如图（b）中色环颜色依次黄、紫、橙、金，则此电阻器标称阻值为，偏差。

如图（c）电阻器的色环颜色依次为：蓝、灰、金、无色（即只有三条色环），则电阻器标称阻值为：。

下图（a）是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。

图（b）中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：，偏差为。

判断色环电阻的第一条色环的方法（1）四色环电阻为普通型电阻器，从标称阻值系列表可知，其只有三种系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。

而金色、银色、无色这三种颜色没有有效数字，所以，金色、银色、无色作为四色环电阻器的偏差色环，即为最后一条色环（金色，银色除作偏差色环外，可作为乘数）。

（2）五色环电阻器为精密型电阻器，一般常用棕色或红色作为偏差色环。

如出现头尾同为棕色或红色环时，要判断第一条色环则要通过方法（3）、（4）。

（3）第一条色环比较靠近电阻器一端引脚。

（4）表示电阻器标称阻值的那四条环之间的间隔距离一般为等距离，而表示偏差的色环（即最后一条色环）一般与第四条色环的间隔比较大，以此判断哪一条为最后一条色环。

如图所示。

在识别色环电阻器时，要注意以下几点：1.色环表中的标称阻值单位为 。

2.当允许偏差为±20%时，表示允许偏差的这条色环为电阻器本色，此时，四条色环的电阻器便只有三条了，一定要注意这一点。

3.对于一些功率大的色环电阻器，在其外表将显示出它的功率，图示色环电阻表面上的数字2表示为此电阻的功率为2W。

一、常用电阻器的标志方法：1直标法把元件的主要参数直接印制在元件的表面上，这种方法主要用于功率比较大的电阻。

如电阻表面上印有RXYC-50-T-1k5-±0%，其含义是耐潮被釉线绕可调电阻器，额定功率为50W，阻值为1.5k Q,允许误差为±10 %。

2 •文字符号法随着电子元件的不断小型化，特别是表面安装元器件（SMC和SMD）的制造工艺不断进步，使得电阻器的体积越来越小，其元件表面上标注的文字符号也作出了相应改革。

一般仅用三位数字标注电阻器的数值，精度等级不再表示出来（一般小于芳％）。

具体规定如下：（1）元件表面涂以黑颜色表示电阻器。

（2）电阻器的基本标注单位是欧姆（Q）,其数值大小用三位数字标注。

（3）对于十个基本标注单位以上的电阻器，前两位数字表示数值的有效数字，第三位数字表示数值的倍率。

如100表示其阻值为10X100 = 10 Q; 223表示其阻值为22X03 = 22k Q o（4）对于十个基本标注单位以下的元件，第一位、第三位数字表示数值的有效数字，第二位用字母“R”示小数点。

如3R9表示其阻值为3.9Qo3.色标法小功率电阻器使用最广泛的是色标法，一般用背景区别电阻器的种类：如浅色（淡绿色、淡蓝色、浅棕色）表示碳膜电阻，用红色表示金属或金属氧化膜电阻，深绿色表示线绕电阻。

一般用色环表示电阻器的数值及精度。

普通电阻器大多用四个色环表示其阻值和允许偏差。

第一、二环表示有效数字，第三环表示倍率（乘数）,与前三环距离较大的第四环表示精度。

精密电阻器采用五个色环标志，第一、二、三环表示有效数字，第四环表示倍率，与前四环距离较大的第五环表示精度。

有关色码标注 的定义见下表所示。

上图所示为两种色环电阻的标注图。

例如标有蓝、灰、橙、金四环标注的电阻，其阻值大小为：68 X103 =68000 Q （68k Q,允许偏差为犬％。

标有棕、黑、绿、棕、棕 五环标注的电阻，其阻值大小为：105X101 =1050Q （1.05k Q ,允许偏差 为±%。
