电池模组结构设计方案介绍1

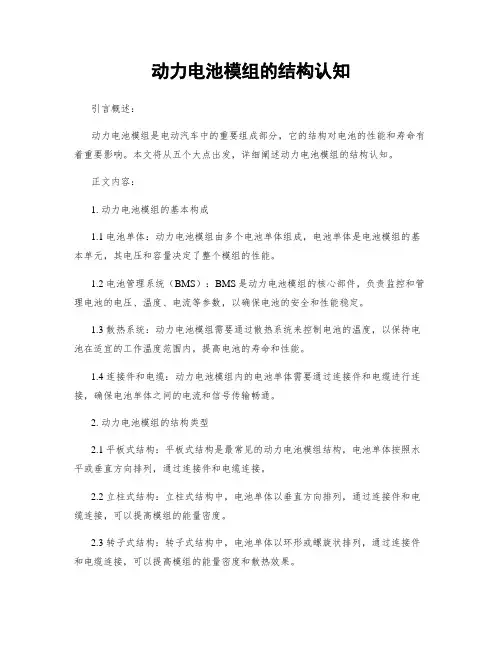

动力电池模组的结构认知引言概述：动力电池模组是电动汽车中的重要组成部分，它的结构对电池的性能和寿命有着重要影响。

本文将从五个大点出发，详细阐述动力电池模组的结构认知。

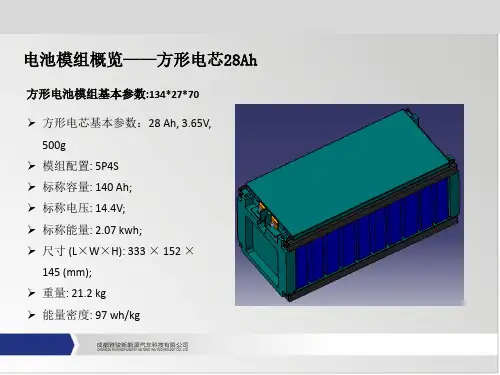

正文内容：1. 动力电池模组的基本构成1.1 电池单体：动力电池模组由多个电池单体组成，电池单体是电池模组的基本单元，其电压和容量决定了整个模组的性能。

1.2 电池管理系统（BMS）：BMS是动力电池模组的核心部件，负责监控和管理电池的电压、温度、电流等参数，以确保电池的安全和性能稳定。

1.3 散热系统：动力电池模组需要通过散热系统来控制电池的温度，以保持电池在适宜的工作温度范围内，提高电池的寿命和性能。

1.4 连接件和电缆：动力电池模组内的电池单体需要通过连接件和电缆进行连接，确保电池单体之间的电流和信号传输畅通。

2. 动力电池模组的结构类型2.1 平板式结构：平板式结构是最常见的动力电池模组结构，电池单体按照水平或垂直方向排列，通过连接件和电缆连接。

2.2 立柱式结构：立柱式结构中，电池单体以垂直方向排列，通过连接件和电缆连接，可以提高模组的能量密度。

2.3 转子式结构：转子式结构中，电池单体以环形或螺旋状排列，通过连接件和电缆连接，可以提高模组的能量密度和散热效果。

3. 动力电池模组的保护措施3.1 短路保护：动力电池模组中的BMS系统可以通过监测电池的电流来及时判断是否存在短路情况，并采取相应的保护措施，以防止电池损坏。

3.2 过充保护：BMS系统可以根据电池的电压情况，及时控制充电过程，以避免电池过充，提高电池的使用寿命。

3.3 过温保护：BMS系统可以监测电池的温度，并在温度过高时采取相应的措施，如降低充电速度或断开电池连接，以保护电池不受过热损坏。

4. 动力电池模组的标准化与规范4.1 安全标准：动力电池模组需要符合一系列的安全标准，如电池安全性能测试、防护等级要求等，以确保电池的使用安全。

4.2 性能标准：动力电池模组需要符合一系列的性能标准，如能量密度、循环寿命、放电性能等，以保证电池的性能优良。

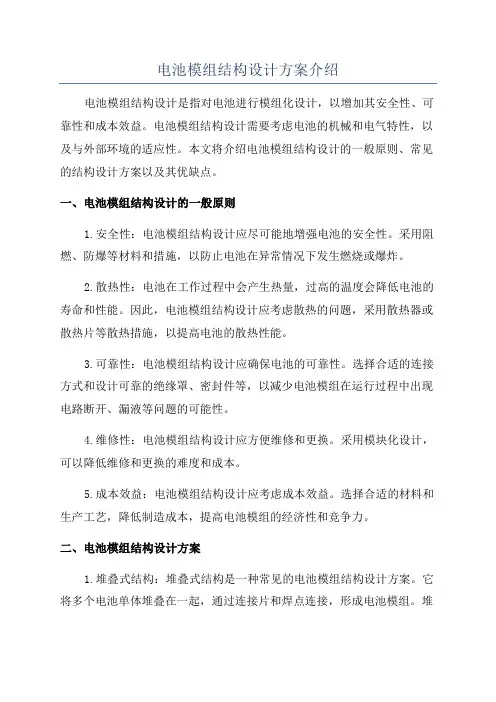

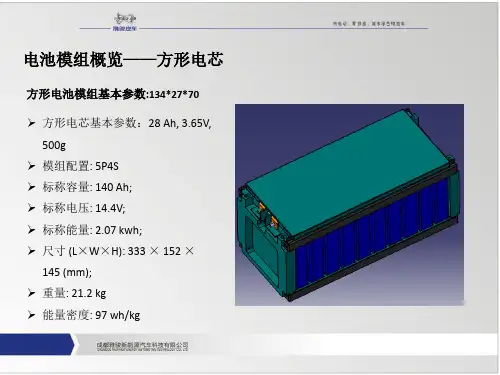

电池模组结构设计方案介绍电池模组结构设计是指对电池进行模组化设计，以增加其安全性、可靠性和成本效益。

电池模组结构设计需要考虑电池的机械和电气特性，以及与外部环境的适应性。

本文将介绍电池模组结构设计的一般原则、常见的结构设计方案以及其优缺点。

一、电池模组结构设计的一般原则1.安全性：电池模组结构设计应尽可能地增强电池的安全性。

采用阻燃、防爆等材料和措施，以防止电池在异常情况下发生燃烧或爆炸。

2.散热性：电池在工作过程中会产生热量，过高的温度会降低电池的寿命和性能。

因此，电池模组结构设计应考虑散热的问题，采用散热器或散热片等散热措施，以提高电池的散热性能。

3.可靠性：电池模组结构设计应确保电池的可靠性。

选择合适的连接方式和设计可靠的绝缘罩、密封件等，以减少电池模组在运行过程中出现电路断开、漏液等问题的可能性。

4.维修性：电池模组结构设计应方便维修和更换。

采用模块化设计，可以降低维修和更换的难度和成本。

5.成本效益：电池模组结构设计应考虑成本效益。

选择合适的材料和生产工艺，降低制造成本，提高电池模组的经济性和竞争力。

二、电池模组结构设计方案1.堆叠式结构：堆叠式结构是一种常见的电池模组结构设计方案。

它将多个电池单体堆叠在一起，通过连接片和焊点连接，形成电池模组。

堆叠式结构简单紧凑，易于制造和维修，适用于功率需求较高的应用，但其散热性能较差，因为堆叠式结构限制了散热片的表面积。

2.平行板式结构：平行板式结构是另一种常见的电池模组结构设计方案。

它将多个电池单体排列在平行板上，并通过导电片和连接片连接形成电池模组。

平行板式结构散热性能良好，易于散热器的导热，因此适用于功率需求较低的应用，但其制造复杂度较高。

3.矩阵式结构：矩阵式结构是一种将电池单体组织成矩阵形式的电池模组结构设计方案。

它通过导电片和连接片将多个电池单体连接在一起，形成电池模组。

矩阵式结构可以根据需求进行灵活配置，且散热性能较好，适用于各种功率需求的应用，但其制造复杂度和维修成本较高。

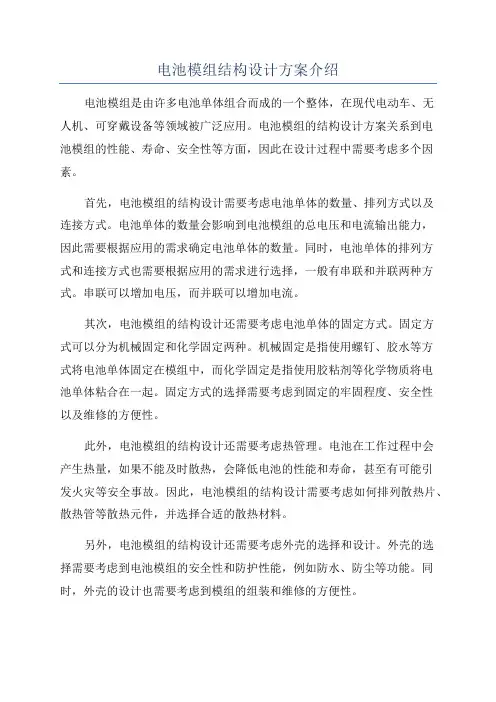

电池模组结构设计方案介绍电池模组是由许多电池单体组合而成的一个整体，在现代电动车、无人机、可穿戴设备等领域被广泛应用。

电池模组的结构设计方案关系到电池模组的性能、寿命、安全性等方面，因此在设计过程中需要考虑多个因素。

首先，电池模组的结构设计需要考虑电池单体的数量、排列方式以及连接方式。

电池单体的数量会影响到电池模组的总电压和电流输出能力，因此需要根据应用的需求确定电池单体的数量。

同时，电池单体的排列方式和连接方式也需要根据应用的需求进行选择，一般有串联和并联两种方式。

串联可以增加电压，而并联可以增加电流。

其次，电池模组的结构设计还需要考虑电池单体的固定方式。

固定方式可以分为机械固定和化学固定两种。

机械固定是指使用螺钉、胶水等方式将电池单体固定在模组中，而化学固定是指使用胶粘剂等化学物质将电池单体粘合在一起。

固定方式的选择需要考虑到固定的牢固程度、安全性以及维修的方便性。

此外，电池模组的结构设计还需要考虑热管理。

电池在工作过程中会产生热量，如果不能及时散热，会降低电池的性能和寿命，甚至有可能引发火灾等安全事故。

因此，电池模组的结构设计需要考虑如何排列散热片、散热管等散热元件，并选择合适的散热材料。

另外，电池模组的结构设计还需要考虑外壳的选择和设计。

外壳的选择需要考虑到电池模组的安全性和防护性能，例如防水、防尘等功能。

同时，外壳的设计也需要考虑到模组的组装和维修的方便性。

最后，电池模组的结构设计还需要考虑电池管理系统的布置。

电池管理系统负责监控电池的电压、温度等参数，并进行保护控制。

因此，在电池模组的结构设计中，需要合理安排电池管理系统的位置，以便进行监控和维护。

综上所述，电池模组的结构设计方案需要考虑多个因素，包括电池单体的数量、排列方式和连接方式、电池单体的固定方式、热管理、外壳的选择和设计以及电池管理系统的布置等。

通过合理设计和选择，可以提高电池模组的性能、寿命和安全性。

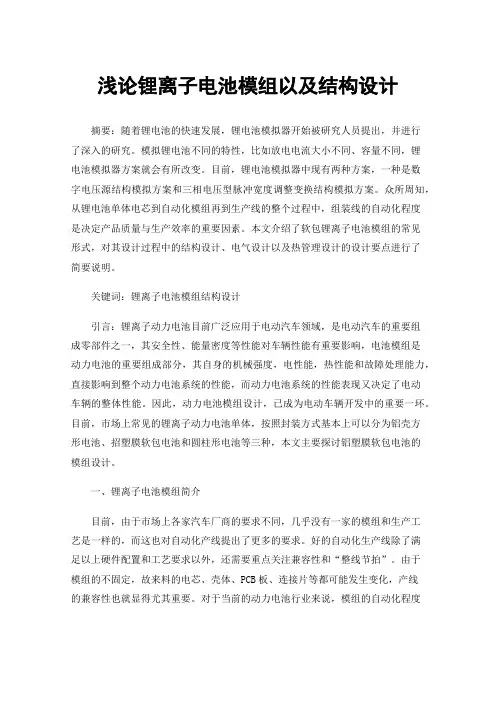

浅论锂离子电池模组以及结构设计摘要：随着锂电池的快速发展，锂电池模拟器开始被研究人员提出，并进行了深入的研究。

模拟锂电池不同的特性，比如放电电流大小不同、容量不同，锂电池模拟器方案就会有所改变。

目前，锂电池模拟器中现有两种方案，一种是数字电压源结构模拟方案和三相电压型脉冲宽度调整变换结构模拟方案。

众所周知，从锂电池单体电芯到自动化模组再到生产线的整个过程中，组装线的自动化程度是决定产品质量与生产效率的重要因素。

本文介绍了软包锂离子电池模组的常见形式，对其设计过程中的结构设计、电气设计以及热管理设计的设计要点进行了简要说明。

关键词：锂离子电池模组结构设计引言：锂离子动力电池目前广泛应用于电动汽车领域，是电动汽车的重要组成零部件之一，其安全性、能量密度等性能对车辆性能有重要影响，电池模组是动力电池的重要组成部分，其自身的机械强度，电性能，热性能和故障处理能力，直接影响到整个动力电池系统的性能，而动力电池系统的性能表现又决定了电动车辆的整体性能。

因此，动力电池模组设计，已成为电动车辆开发中的重要一环。

目前，市场上常见的锂离子动力电池单体，按照封装方式基本上可以分为铝壳方形电池、招塑膜软包电池和圆柱形电池等三种，本文主要探讨铝塑膜软包电池的模组设计。

一、锂离子电池模组简介目前，由于市场上各家汽车厂商的要求不同，几乎没有一家的模组和生产工艺是一样的，而这也对自动化产线提出了更多的要求。

好的自动化生产线除了满足以上硬件配置和工艺要求以外，还需要重点关注兼容性和“整线节拍”。

由于模组的不固定，故来料的电芯、壳体、PCB板、连接片等都可能发生变化，产线的兼容性也就显得尤其重要。

对于当前的动力电池行业来说，模组的自动化程度要求都比较高，又因其工艺的复杂程度、工作环境的要求等，应用机器人和专用设备的优势显而易见。

二、锂离子电池模组系统原理功放型推挽式线性结构模拟电池模组，其主要作用是为各类芯片供电。

该结构方案主要包括充电回路和放电回路。

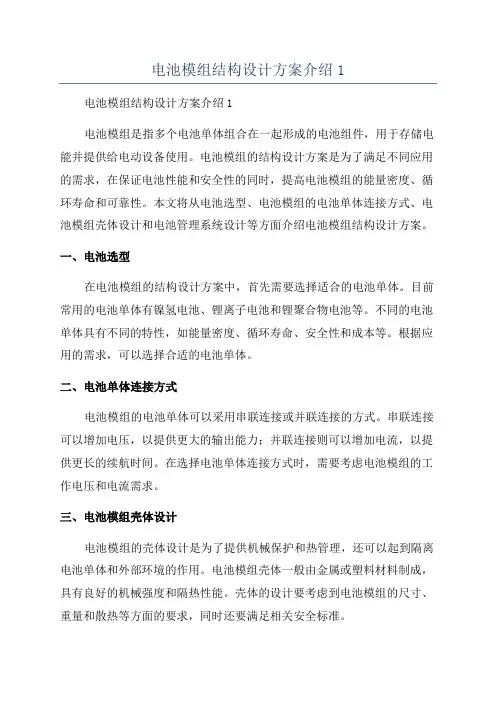

电池模组结构设计方案介绍1电池模组结构设计方案介绍1电池模组是指多个电池单体组合在一起形成的电池组件，用于存储电能并提供给电动设备使用。

电池模组的结构设计方案是为了满足不同应用的需求，在保证电池性能和安全性的同时，提高电池模组的能量密度、循环寿命和可靠性。

本文将从电池选型、电池模组的电池单体连接方式、电池模组壳体设计和电池管理系统设计等方面介绍电池模组结构设计方案。

一、电池选型在电池模组的结构设计方案中，首先需要选择适合的电池单体。

目前常用的电池单体有镍氢电池、锂离子电池和锂聚合物电池等。

不同的电池单体具有不同的特性，如能量密度、循环寿命、安全性和成本等。

根据应用的需求，可以选择合适的电池单体。

二、电池单体连接方式电池模组的电池单体可以采用串联连接或并联连接的方式。

串联连接可以增加电压，以提供更大的输出能力；并联连接则可以增加电流，以提供更长的续航时间。

在选择电池单体连接方式时，需要考虑电池模组的工作电压和电流需求。

三、电池模组壳体设计电池模组的壳体设计是为了提供机械保护和热管理，还可以起到隔离电池单体和外部环境的作用。

电池模组壳体一般由金属或塑料材料制成，具有良好的机械强度和隔热性能。

壳体的设计要考虑到电池模组的尺寸、重量和散热等方面的要求，同时还要满足相关安全标准。

四、电池管理系统设计电池管理系统是为了监控和控制电池模组的充放电状态，以保证电池的安全性和性能。

电池管理系统主要包括电流传感器、电压传感器、温度传感器和控制电路等。

传感器可以实时监测电池模组的电流、电压和温度等参数，控制电路则根据监测数据对电池进行充放电控制和保护。

五、电池模组的能量密度和循环寿命电池模组的能量密度是指单位体积或单位重量的电能存储容量，是衡量电池模组性能的重要参数。

提高电池模组的能量密度可以增加电动设备的续航里程。

而电池模组的循环寿命是指电池能够经历的充放电循环次数，循环寿命的增加可以延长电池的使用寿命。

综上所述，电池模组的结构设计方案应该考虑电池选型、电池单体连接方式、电池模组壳体设计和电池管理系统设计等方面。

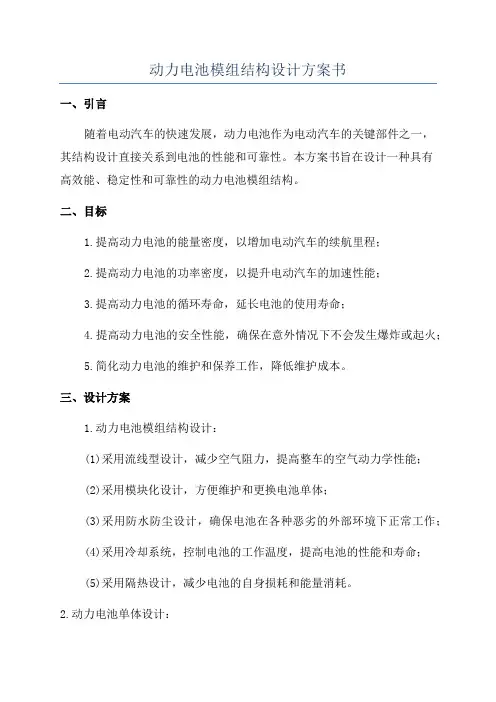

动力电池模组结构设计方案书一、引言随着电动汽车的快速发展，动力电池作为电动汽车的关键部件之一，其结构设计直接关系到电池的性能和可靠性。

本方案书旨在设计一种具有高效能、稳定性和可靠性的动力电池模组结构。

二、目标1.提高动力电池的能量密度，以增加电动汽车的续航里程；2.提高动力电池的功率密度，以提升电动汽车的加速性能；3.提高动力电池的循环寿命，延长电池的使用寿命；4.提高动力电池的安全性能，确保在意外情况下不会发生爆炸或起火；5.简化动力电池的维护和保养工作，降低维护成本。

三、设计方案1.动力电池模组结构设计：(1)采用流线型设计，减少空气阻力，提高整车的空气动力学性能；(2)采用模块化设计，方便维护和更换电池单体；(3)采用防水防尘设计，确保电池在各种恶劣的外部环境下正常工作；(4)采用冷却系统，控制电池的工作温度，提高电池的性能和寿命；(5)采用隔热设计，减少电池的自身损耗和能量消耗。

2.动力电池单体设计：(1)采用高能量密度、高功率密度的电池材料，提高电池的性能；(2)采用自动均衡系统，确保各个电池单体的电压和容量相等，延长电池的使用寿命；(3)采用可调节电压设计，提高电池的适应性和兼容性；(4)采用高度安全的电池包封装设计，防止电池内部短路或过充电；(5)采用智能监控系统，实时监测电池的温度、电压、电流等参数，及时报警并采取措施。

3.动力电池充电系统设计：(1)采用快速充电技术，缩短电池充电时间；(2)采用充电保护系统，控制电池的充电电流和电压，避免过充电或过放电；(3)采用高效率的充电系统，减少电池的能量损耗；(4)采用充电调度系统，根据电池的实际状态和车主的需求，智能调节充电功率和时间。

四、预期效果1.提高电池的能量密度，增加电动汽车的续航里程；2.提高电池的功率密度，提升电动汽车的加速性能；3.延长电池的使用寿命，降低电池的更换成本；4.提高电池的安全性能，减少意外事故的发生概率；5.简化电池的维护和保养工作，降低维护成本。

动力电池系统结构分析及优化设计方案动力电池系统的结构一般包括电池单体、电池模组和电池管理系统（BMS）三个部分。

电池单体是最小的功能单元，由多个电池单元组成，电池单元是电池的基本单元，一般为锂离子电池。

电池模组将多个电池单体进行集成，形成相对较大的能量储存单元。

电池管理系统是对电池模组进行控制和管理的系统，包括电池状态估计和监控、温度管理、充放电控制等功能。

在分析动力电池系统结构的基础上，可以进行以下优化设计方案：1.电池单体优化：选择高能量密度和高功率密度的电池单体，提高电池系统的整体性能。

同时，通过优化电池单体的结构设计和材料选择，提高单体的寿命和稳定性。

2.电池模组优化：将电池单体按一定电连接方式组装成电池模组，可以提高整个系统的电压和容量，提升电动汽车的续航里程。

同时，合理设计电池模组的结构和散热系统，提高其散热性能，保证电池的安全性能。

3.BMS优化：BMS是电池系统的核心，包括电池状态估计和监控、温度管理、充放电控制等功能。

通过采用先进的算法和传感器技术，提高BMS的准确性和实时性，实现对电池系统的精确控制和管理。

4.充电系统优化：优化电池充电系统，提高电池的充电效率和充电速度，缩短充电时间。

同时，考虑充电设备的安全性和便携性，提高充电设备的使用便利性。

5.整车系统优化：将动力电池系统与整车系统进行协同优化设计，实现电池系统与电动汽车的高效配合。

通过合理设计电池系统和整车系统的匹配关系，提高整车的动力性能和能源利用率。

通过以上优化设计方案，可以提高动力电池系统的性能和可靠性，提升电动汽车的使用体验和市场竞争力。

然而，在实际应用中，还需要考虑成本和可行性等因素，进行综合权衡和设计。

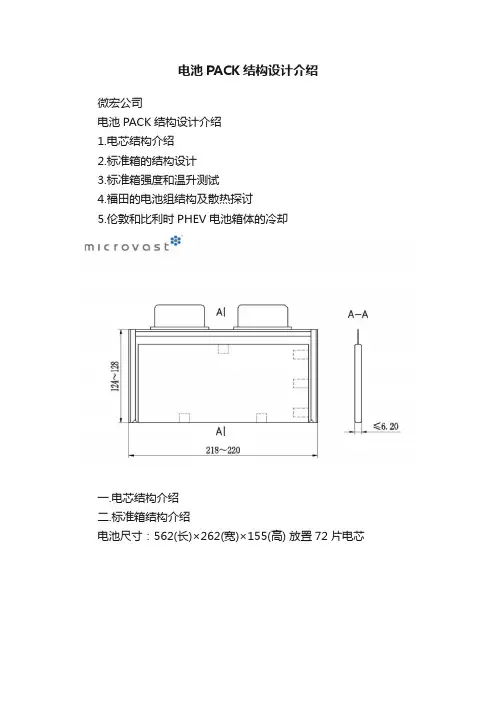

电池PACK结构设计介绍
微宏公司
电池PACK结构设计介绍
1.电芯结构介绍
2.标准箱的结构设计
3.标准箱强度和温升测试
4.福田的电池组结构及散热探讨
5.伦敦和比利时PHEV电池箱体的冷却
一.电芯结构介绍
二.标准箱结构介绍
电池尺寸：562(长)×262(宽)×155(高) 放置72片电芯
标准箱剖视图
温度实验1
3C充0.5C放7个循环
温度实验3
3C充3C放40%-70%SOC 11个循环三.PACK 结构介绍
标准箱PHEV项目
车后悬布置575V 72AH
车顶布置596V 108AH
行李舱布置575V 216AH
VDL混合动力
18kWh 液冷循环系统设计
VDL混合动力18kWh
怀特巴士混合动力18kWh 液冷循环设计
怀特巴士混合动力18kWh
谢谢！。

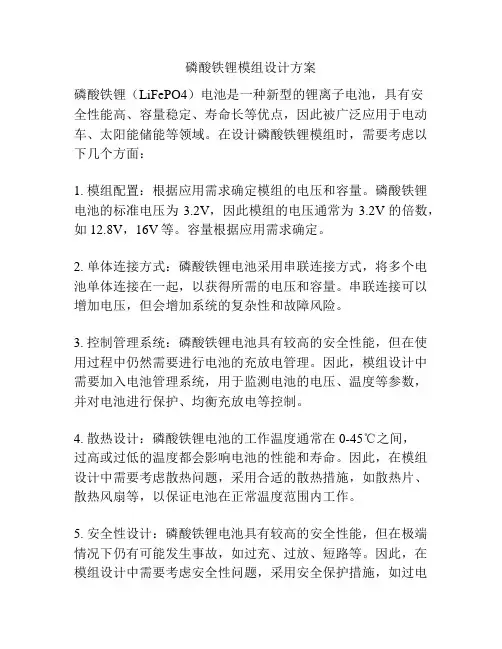

磷酸铁锂模组设计方案
磷酸铁锂（LiFePO4）电池是一种新型的锂离子电池，具有安
全性能高、容量稳定、寿命长等优点，因此被广泛应用于电动车、太阳能储能等领域。

在设计磷酸铁锂模组时，需要考虑以下几个方面：
1. 模组配置：根据应用需求确定模组的电压和容量。

磷酸铁锂电池的标准电压为3.2V，因此模组的电压通常为3.2V的倍数，如1
2.8V，16V等。

容量根据应用需求确定。

2. 单体连接方式：磷酸铁锂电池采用串联连接方式，将多个电池单体连接在一起，以获得所需的电压和容量。

串联连接可以增加电压，但会增加系统的复杂性和故障风险。

3. 控制管理系统：磷酸铁锂电池具有较高的安全性能，但在使用过程中仍然需要进行电池的充放电管理。

因此，模组设计中需要加入电池管理系统，用于监测电池的电压、温度等参数，并对电池进行保护、均衡充放电等控制。

4. 散热设计：磷酸铁锂电池的工作温度通常在0-45℃之间，
过高或过低的温度都会影响电池的性能和寿命。

因此，在模组设计中需要考虑散热问题，采用合适的散热措施，如散热片、散热风扇等，以保证电池在正常温度范围内工作。

5. 安全性设计：磷酸铁锂电池具有较高的安全性能，但在极端情况下仍有可能发生事故，如过充、过放、短路等。

因此，在模组设计中需要考虑安全性问题，采用安全保护措施，如过电
压保护、过温保护、过流保护等，以确保电池的安全运行。

总结起来，磷酸铁锂模组设计方案需要考虑模组配置、单体连接方式、控制管理系统、散热设计和安全性设计等方面，以满足应用需求并保证电池的安全和性能。

电池模组工程设计方案一、项目概述电池模组是由多个电池单体组成的一个整体，是电池系统中的核心组件之一。

电池模组的设计和制造质量直接影响到电池系统的性能和安全性。

本项目旨在设计一种高性能、安全、可靠的电池模组工程方案。

二、设计要求及技术指标1. 高性能：电池模组的能量密度和功率密度要尽可能高，以满足电动汽车、储能系统等应用的需求；2. 高安全性：电池模组要设计具有过充、过放、过温、短路等多重保护功能，确保在任何异常情况下都能保持安全；3. 高可靠性：电池模组的设计要考虑到长期使用的稳定性和可靠性，减少故障概率；4. 长寿命：电池模组的设计要保证其使用寿命，尽可能避免容易损坏或寿命缩短的元件；5. 轻量化：尽可能减少模组的整体重量，提高电动汽车的续航里程；三、设计方案1. 电池单体选型：选用高能量密度、高安全性的锂离子电池单体作为基础组件，满足高性能、高安全性的要求；2. 模组结构设计：采用模块化设计，便于组装、维修和更换，同时降低整体成本和加速生产周期；3. 热管理系统设计：采用主动和被动的散热措施，防止电池温度过高，影响性能和安全；4. 电池管理系统设计：采用先进的电池管理系统，对每个电池单体进行精准监测和管理，确保电池模组的安全和可靠性；5. 结构设计：利用轻量化材料和复合材料，降低整体重量，提高续航里程；6. 界面与控制系统设计：设计合理的界面和控制系统，便于与车辆或储能系统的控制系统对接；7. 电池回收设计：考虑电池的回收和再利用，设计可拆卸、可回收的电池模组结构，实现资源的再利用。

四、技术方案1. 电池单体选型：选择高能量密度、高安全性的锂离子电池单体，并考虑其成本、生命周期和环境友好性；2. 模组结构设计：采用模块化设计，便于组装和维修，提高生产效率；3. 热管理系统设计：结合风扇、散热片等被动散热和利用冷却液等主动散热方式，确保电池温度在安全范围内；4. 电池管理系统设计：采用高精度的电池管理芯片进行电池单体的智能管理，实现多重保护功能；5. 结构设计：采用轻量化材料和复合材料，降低整体重量；6. 界面与控制系统设计：设计通讯接口和控制系统，便于与车辆或储能系统的控制系统对接；7. 电池回收设计：考虑可拆卸、可回收的电池模组结构，提高电池回收率。

电动车锂电池组设计方案一、引言电动车锂电池组是电动车的核心部件之一，影响着电动车的行驶里程、续航能力和整体性能。

设计一款高效、安全、稳定的电动车锂电池组对于电动车行业的发展具有重要意义。

本文将就电动车锂电池组设计方案进行详细阐述。

二、技术要求1.安全性：电动车锂电池组必须具备高安全性，能够避免短路、过充、过放、过温等问题。

同时，在发生故障时，电池应能及时断开电源以保护车辆和乘客的安全。

2.续航里程：锂电池组的容量需要满足车辆的续航需求，能够在一次充电后行驶一定的里程。

3.充电速度：电池组的充电速度直接影响电动车的用户体验，需尽量减少充电时间。

4.寿命和稳定性：电池组需要具备较长的使用寿命和稳定性，无论在高温、低温、高湿或干燥环境下都能正常运行。

5.能量密度：锂电池组需要具备较高的能量密度，以减小电池组的体积和重量，提高整车的综合能效。

三、设计方案1.电池选型：选择高品质的锂电池芯作为电池组的核心元件，具备优秀的性能和安全性能。

可选用锂铁磷酸、锰酸锂、三元材料等类型的电池芯。

2.电池组架构：采用模块化设计，将多个电池芯组成一个模块，多个模块串联或并联形成电池组。

模块化设计可以方便维护和更换故障电池，同时满足不同车型对续航里程的不同需求。

3.电池管理系统（BMS）：设计完善的BMS系统，能够实时监测电池组的状态，包括电压、电流、温度等参数，并根据这些参数对电池组进行管理，保证电池组的安全和稳定。

4.充放电控制策略：采用先进的充电和放电控制策略，确保电池组的充电和放电过程安全可靠，并提高充放电效率。

例如，采用恒流恒压充电方法，可以控制充电速度和温度，延长电池寿命。

5.散热设计：电池组需要良好的散热设计，以保持适宜的工作温度。

可以采用风扇散热、冷却片、散热器等方式进行散热，并根据电池组的功率大小来选择合适的散热设备。

6.安全保护措施：电动车锂电池组应具备多种安全保护措施，如过压保护、过流保护、温度保护等，对电池组进行全方位的安全保护。

新能源汽车电池模组设计方案新能源汽车电池模组设计方案随着对环境保护和可持续发展的关注日益增加，新能源汽车作为替代传统燃油汽车的重要选择，受到了广泛关注。

而电池模组作为新能源汽车的核心部件之一，其设计方案的合理性和优劣直接影响到整车的性能和使用寿命。

以下是一份基于步骤思考的新能源汽车电池模组设计方案。

1.需求分析首先，我们需要对电池模组的需求进行全面分析。

这包括电池容量、电池类型（如锂离子电池、固态电池等）、电池数量以及整车的功率需求等方面。

通过了解这些需求，可以确定出合适的模组设计方案。

2.电池布局基于需求分析的结果，我们可以开始电池的布局设计。

在电池模组中，电池通常以串联和并联的方式组合，以满足整车所需的电压和容量。

通过合理的布局设计，可以最大限度地利用车辆空间，并确保电池的安全性和稳定性。

3.热管理系统新能源汽车电池在充放电过程中会产生大量的热量，这对电池的性能和寿命有着重要影响。

因此，在电池模组设计中，必须考虑到热管理系统的设计。

这可以包括散热器、液冷系统、热传导材料等，以确保电池在运行过程中的温度控制在安全范围内。

4.电池保护系统为了确保电池在使用过程中的安全性和稳定性，电池模组设计必须包括完善的电池保护系统。

这可以包括过充保护、过放保护、过温保护等措施，以确保电池的正常工作并避免潜在的安全风险。

5.电池管理系统电池管理系统是电池模组设计中不可或缺的一部分。

它可以对电池进行监控和管理，包括电池的充放电控制、电池状态的估计和预测等。

通过合理的电池管理系统设计，可以最大限度地提升电池的性能和寿命。

6.可持续性考虑在电池模组设计中，还应该考虑到可持续性的因素。

这包括电池的材料选择、电池的回收利用等。

通过选择可再生材料和实施循环经济的原则，可以最大限度地减少对环境的负面影响。

综上所述，新能源汽车电池模组的设计方案需要经过全面的需求分析、合理的电池布局、科学的热管理系统、完善的电池保护系统和电池管理系统的设计，并考虑到可持续性的因素。

电池模组结构设计方案介绍电池模组是由电池单体组成的一种电池组合，用于储存和释放电能。

电池模组广泛应用于电动车、储能系统等领域。

本文将介绍电池模组的结构设计方案，包括外壳材料的选择、电池单体的布置方式、热管理系统以及连接方式等。

首先，外壳材料的选择是电池模组结构设计的重要考虑因素之一、外壳材料需要具备一定的机械强度和耐热性能，以保护内部电池单体不受外界环境的影响。

常见的外壳材料有铝合金、钢板等。

铝合金具有较高的强度和导热性能，重量轻且易于加工，因此被广泛应用于电池模组的外壳设计中。

其次，电池单体的布置方式也是电池模组结构设计的重要考虑因素之一、电池单体可以按照串联和并联的方式组织。

串联方式可以增加模组的电压，并实现大电流输出，但同时也会增加系统的故障风险；并联方式可以增加模组的电流和储能容量，但同时也会增加系统的体积和重量。

因此，在电池模组结构设计中需要根据具体应用的需求来选择合适的电池单体布置方式。

第三，热管理系统也是电池模组结构设计中的重要考虑因素之一、电池在充放电过程中会产生热量，如果无法及时散热，会导致电池温度升高，甚至引发安全隐患。

因此，电池模组需要设计合理的散热结构和散热系统，以保持电池单体的温度在安全范围内。

常见的热管理措施包括散热片、散热风扇、热管等。

最后，连接方式也是电池模组结构设计中需要考虑的因素之一、电池模组内部的电池单体需要通过连接件进行电气连接，以实现电能的储存和释放。

常见的连接方式包括焊接、压接、螺栓连接等。

选择合适的连接方式可以提高电池模组的可靠性和安全性。

综上所述，电池模组的结构设计方案需要考虑外壳材料的选择、电池单体的布置方式、热管理系统以及连接方式等因素。

通过合理选择这些因素，可以设计出性能稳定、安全可靠的电池模组。

模组设计方案书（动力电池系统的模组设计方案书）项目编号:项目名称:文档版本:目录1电池模块结构 (5)1.1总体设计思路 (5)1.2支架设计 (5)1.3汇流板设计 (6)1.4引出极设计 (6)1.5银带设计 (6)2模块安装顺序 (8)1电池模块结构电芯由两块塑料支架以交错的方式排布固定，如此保证电芯排布 密度达到最大。

电芯间距离1.5mm 达到安全距离。

每个电芯由塑料支架上的三角柱支撑，三角柱同时具有定位汇流板和银带的作用。

电芯与银带焊接 汇流板焊接 引出极焊接1.2 支架设计支架是起到固定电芯、汇流板、引出极等零部件的 重要部件之一。

电芯支撑设计：电芯为均匀间隔排布以达到空间利用效率最大。

每颗电 芯由三个三角柱支撑，三角柱高度6mm 拔模角度15° 使电芯装配时两支架可平顺对正不至由于电芯不正导致 装配不畅。

壁型塑料件设计往往拔模角度越大越好通常 薄壁处为2° -5°最小可取到0.5°，为保证脱模顺利及 固定电芯的作用选择15°角度过大则无法保证三角柱 高度。

模块固定设计：支架由六根M3*35三件套螺柱均布固定，等级10.9抗拉强度1000MP 屈服强度比0.9， 模块约重10kg ，满足设计要求。

支架上下各设计两个V 型槽，槽底嵌入M5铜螺母用于固 定在箱体内，V 型槽有效节约了空间使模块体积不增加。

顶部增加两个空槽用于信号线通过 不增加额外走线空间。

顶部两侧增加护耳用于保护引出极不与外界触电。

支架两侧增加沟槽 用于引出极藏人并且不增加模块尺寸。

支架材料选择：材料选择为尼龙66（PA66）+玻纤，材料内加入绝缘母料。

该材料有较好的力学性能和1.1总体设计思路电流由电芯通过银带到汇流板再到引出极引出的过程。

焊接方法为电阻焊，焊接方法为激光焊。

焊接方法为电阻焊，银带再与 汇流板与 至此达到电绝缘性能，加入玻纤后缩水率减小有效的消除了三角柱位置的水纹。

电池模组结构及电池组在当今的科技时代，电池作为能源存储的关键组件，其性能和结构对于各种设备的运行至关重要。

从我们日常使用的手机、笔记本电脑，到电动汽车、储能电站等大型应用，都离不开高性能、可靠的电池系统。

而电池模组结构及电池组则是决定电池系统性能的核心因素之一。

电池模组通常是由多个电池单体通过串联和并联的方式组合而成。

这些电池单体可以是锂离子电池、镍氢电池、铅酸电池等不同类型，每种类型都有其独特的特点和适用场景。

在电池模组的结构设计中，首要考虑的是电池单体的排列方式。

常见的排列方式有直线型、矩形型和多边形型等。

直线型排列简单直观，易于组装和维护，但空间利用率相对较低；矩形型排列则能更好地利用空间，提高电池模组的能量密度；多边形型排列在一些特殊形状的设备中能够实现更紧凑的布局。

除了排列方式，电池单体之间的连接方式也非常重要。

一般来说，连接方式分为焊接、螺栓连接和导电胶连接等。

焊接连接具有良好的导电性和稳定性，但操作难度较大，且一旦出现问题难以修复；螺栓连接便于拆卸和更换，但接触电阻相对较大，可能影响整体性能；导电胶连接则在一定程度上结合了前两者的优点，但成本较高。

为了确保电池模组的安全和稳定运行，还需要配备一系列的辅助结构和部件。

例如，电池管理系统（BMS）用于监测电池的电压、电流、温度等参数，防止过充、过放和过热等情况的发生。

散热系统则负责将电池工作过程中产生的热量及时散发出去，避免温度过高对电池性能和寿命造成损害。

此外，还有绝缘材料、防护外壳等，以提供电气绝缘和机械防护。

电池组则是由多个电池模组进一步组合而成。

电池组的设计需要综合考虑整个系统的电压、容量、功率需求以及安装空间等因素。

在电动汽车中，电池组通常被安装在车辆底部，以降低重心，提高行驶稳定性。

而在储能电站中，电池组可能会被集中放置在一个大型的机柜中，便于管理和维护。

电池模组和电池组的性能不仅取决于其结构设计，还与电池单体的一致性密切相关。
