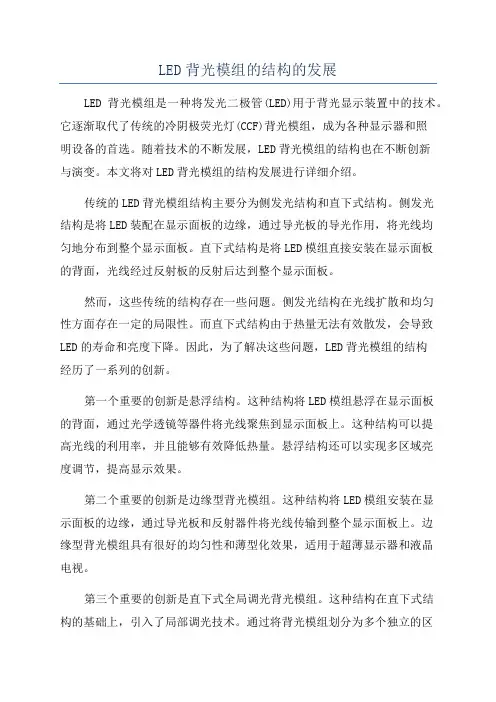

LED背光模组的结构的发展LED背光模组是一种将发光二极管(LED)用于背光显示装置中的技术。
它逐渐取代了传统的冷阴极荧光灯(CCF)背光模组，成为各种显示器和照明设备的首选。
随着技术的不断发展，LED背光模组的结构也在不断创新与演变。
本文将对LED背光模组的结构发展进行详细介绍。
传统的LED背光模组结构主要分为侧发光结构和直下式结构。
侧发光结构是将LED装配在显示面板的边缘，通过导光板的导光作用，将光线均匀地分布到整个显示面板。
直下式结构是将LED模组直接安装在显示面板的背面，光线经过反射板的反射后达到整个显示面板。
然而，这些传统的结构存在一些问题。
侧发光结构在光线扩散和均匀性方面存在一定的局限性。
而直下式结构由于热量无法有效散发，会导致LED的寿命和亮度下降。
因此，为了解决这些问题，LED背光模组的结构经历了一系列的创新。
第一个重要的创新是悬浮结构。
这种结构将LED模组悬浮在显示面板的背面，通过光学透镜等器件将光线聚焦到显示面板上。
这种结构可以提高光线的利用率，并且能够有效降低热量。
悬浮结构还可以实现多区域亮度调节，提高显示效果。
第二个重要的创新是边缘型背光模组。
这种结构将LED模组安装在显示面板的边缘，通过导光板和反射器件将光线传输到整个显示面板上。
边缘型背光模组具有很好的均匀性和薄型化效果，适用于超薄显示器和液晶电视。
第三个重要的创新是直下式全局调光背光模组。
这种结构在直下式结构的基础上，引入了局部调光技术。
通过将背光模组划分为多个独立的区域，并在每个区域内添加光探测器和电路控制芯片，实现对不同区域的背光强度和亮度的精确控制。
这种结构可以提高显示效果，降低能耗，实现更高的对比度和更真实的色彩效果。
此外，还有一些其他的创新，如使用纳米材料，增加亮度和色彩饱和度；采用柔性基板，实现弯曲或可折叠的显示器；引入无影线技术，减少反射和折射等。
综上所述，随着技术的不断创新，LED背光模组的结构不断发展。

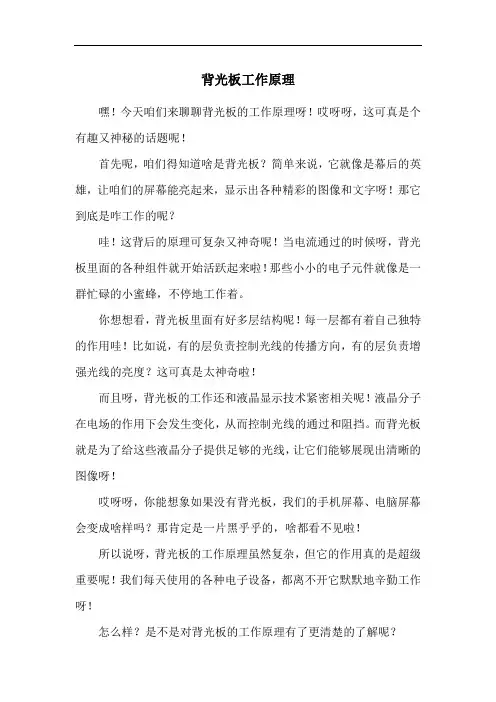

背光板工作原理
嘿！今天咱们来聊聊背光板的工作原理呀！哎呀呀，这可真是个有趣又神秘的话题呢！
首先呢，咱们得知道啥是背光板？简单来说，它就像是幕后的英雄，让咱们的屏幕能亮起来，显示出各种精彩的图像和文字呀！那它到底是咋工作的呢？
哇！这背后的原理可复杂又神奇呢！当电流通过的时候呀，背光板里面的各种组件就开始活跃起来啦！那些小小的电子元件就像是一群忙碌的小蜜蜂，不停地工作着。
你想想看，背光板里面有好多层结构呢！每一层都有着自己独特的作用哇！比如说，有的层负责控制光线的传播方向，有的层负责增强光线的亮度？这可真是太神奇啦！
而且呀，背光板的工作还和液晶显示技术紧密相关呢！液晶分子在电场的作用下会发生变化，从而控制光线的通过和阻挡。
而背光板就是为了给这些液晶分子提供足够的光线，让它们能够展现出清晰的图像呀！
哎呀呀，你能想象如果没有背光板，我们的手机屏幕、电脑屏幕会变成啥样吗？那肯定是一片黑乎乎的，啥都看不见啦！
所以说呀，背光板的工作原理虽然复杂，但它的作用真的是超级重要呢！我们每天使用的各种电子设备，都离不开它默默地辛勤工作呀！
怎么样？是不是对背光板的工作原理有了更清楚的了解呢？。

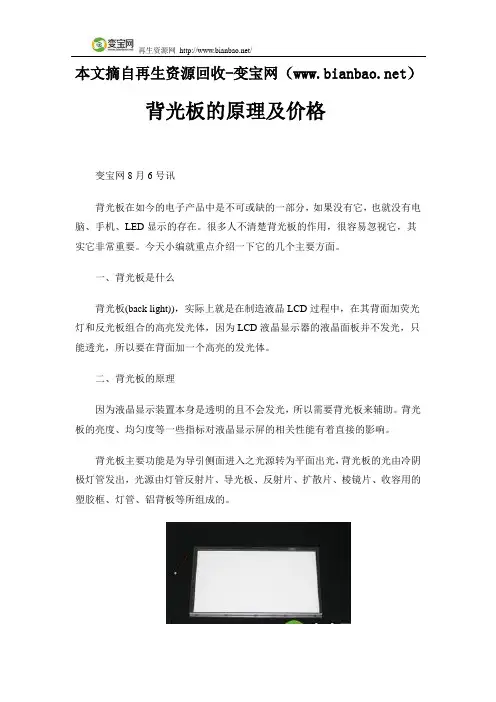

本文摘自再生资源回收-变宝网（）背光板的原理及价格变宝网8月6号讯背光板在如今的电子产品中是不可或缺的一部分，如果没有它，也就没有电脑、手机、LED显示的存在。
很多人不清楚背光板的作用，很容易忽视它，其实它非常重要。
今天小编就重点介绍一下它的几个主要方面。
一、背光板是什么背光板(back light))，实际上就是在制造液晶LCD过程中，在其背面加荧光灯和反光板组合的高亮发光体，因为LCD液晶显示器的液晶面板并不发光，只能透光，所以要在背面加一个高亮的发光体。
二、背光板的原理因为液晶显示装置本身是透明的且不会发光，所以需要背光板来辅助。
背光板的亮度、均匀度等一些指标对液晶显示屏的相关性能有着直接的影响。
背光板主要功能是为导引侧面进入之光源转为平面出光，背光板的光由冷阴极灯管发出，光源由灯管反射片、导光板、反射片、扩散片、棱镜片、收容用的塑胶框、灯管、铝背板等所组成的。
三、背光板的特点1.产品基本结构：指的是外形结构，对客户模块组装有影响的结构。
由于产品基本结构关系到客户模块，故不可以随意更改，除客户模块还没设计出来，只待背光板出来后才设计。
2.性能包括：亮度、均匀度、储存温度、动作温度、输入电流电压等测试条件及光学上的要求。
2.1 输入电流电压由客人模块决定，所以在设计时要清楚了解IF及Vf值，以便处理亮度。
2.2 亮度指亮度每单位发光区的光的强度。
3.辉度：要求高辉度，例如笔记型电脑需求1600nit; 监视器需求3000~6000nit4.均匀度：黑白液晶模组用为75%彩色液晶模组用为80%以上5.耗电量：要求低耗电，一般为Lamp管电流3~3.5mA。
6.重量：此项特质为可携式电脑用背光板相当重要的考量点，为求轻量化，除导光板由原来的平板改为楔型(wedge type)，并朝更薄型的方向开发(目前wedge type的厚度已要求2.0~0.7mm)。
四、背光板价格背光板根据不同的规格型号有不同的价位，市面常见的是液晶电视背光板。
