柴油机工作原理及构造柴油机概述一,定义:柴油机是用柴油作燃料的内燃机。
柴油机属于压缩点火式发动机，它又常以主要发明者狄塞尔的名字被称为狄塞尔引擎。
柴油机在工作时，吸入柴油机气缸内的空气，因活塞的运动而受到较高程度的压缩，达到500～700℃的高温。
然后将燃油以雾状喷入高温空气中，与高温空气混合形成可燃混合气，自动着火燃烧。
燃烧中释放的能量作用在活塞顶面上，推动活塞并通过连杆和曲轴转换为旋转的机械功二 :历史法国出生的德裔工程师鲁道夫,狄塞尔，在1897年研制成功可供实用的四冲程柴油机。
1)1905年制成第一台船用二冲程柴油机。
2)1922年，德国的博世发明机械喷射装置，逐渐替代了空气喷射。
3)二十世纪20年代后期出现了高速柴油机，并开始用于汽车。
4)二十世纪50年代，柴油机进入了专业化大量生产阶段。
特别是在采用了废气涡轮增压技术以后，柴油机已成为现代动力机械中最重要的部分。
三,分类柴油机种类繁多。
1! 按工作循环可分为四冲程和二冲程柴油机。
②按冷却方式可分为水冷和风冷柴油机。
③按进气方式可分为增压和非增压（自然吸气）柴油机。
④按转速可分为高速(大于1000转／分)、中速（300～1000转／分）和低速（小于300转／分）柴油机。
⑤按燃烧室可分为直接喷射式、涡流室式和预燃室式柴油机。
⑥按气体压力作用方式可分为单作用式、双作用式和对置活塞式柴油机等。
⑦按气缸数目可分为单缸和多缸柴油机。
⑧按用途可分为船用柴油机、机车柴油机、车用柴油机、农业机械用柴油机、工程机械用柴油机、发电用柴油机、固定动力用柴油机。
⑨按供油方式可分为机械高压油泵供油和高压共轨电子控制喷射供油。
⑩按气缸排列方式可分为直列式和V形排列,水平对置排列,W型排列,星型排列等.11 按功率大少可分为小型（200）中型（200-1000）大型（1000-3000）特大（3000以上）四 ,世界最大柴油机瓦锡兰苏尔寿 Wartsila-sulzer 14RT-flex96-C 配4台ABB TPL85增压器两冲程4涡轮增压14缸柴油共轨电喷发动机单缸排气量1820升单杠功率7780马力总功率108920 马力整机重1300吨最佳工况每小时耗油 6400升柴油机基本理论1 无论结构简单还是复杂的柴油机，主要都是由下列机构和系统组成的:1、曲柄连杆机构（包括：气缸体、曲轴、连杆、活塞、缸套、缸盖等零部件）。
柴油发动机结构原理1.进气系统：进气系统主要由进气道、空气滤清器、增压器和进气歧管等组成。
首先，空气通过进气道进入空气滤清器，滤清器的作用是去除空气中的杂质和灰尘，提供清洁的空气给发动机燃烧。
然后，空气通过增压器增压，增压器的作用是将空气压缩提高空气密度，增加发动机的进气量。
最后，增压后的空气通过进气歧管进入发动机燃烧室。
2.燃油系统：燃油系统主要由燃油箱、燃油滤清器、燃油泵、喷油器和喷油泵等组成。
首先，燃油通过燃油泵被抽入燃油管路，并经过燃油滤清器过滤，以确保燃油的纯净。
然后，燃油被燃油泵带至高压油管，并将其压力提高到满足发动机工作所需的60~180MPa的高压。
最后，在喷油器的作用下，高压燃油通过喷嘴喷入发动机燃烧室，形成可燃气雾。
3.工作机构：工作机构主要由气缸、活塞、连杆、曲轴和气门机构等组成。
首先，燃烧室内的燃油气雾被点火弯曲，产生高温高压气体，推动活塞向下行程。
然后，连杆将活塞运动转化为曲轴的旋转运动。
最后，曲轴转动带动车辆或其他装置工作。
4.冷却系统：柴油发动机的高温工作需要冷却系统来降低发动机的温度以保证正常工作。
冷却系统主要由水泵、散热器和水箱等组成。
首先，水泵通过带动水进行循环，将水泵抽入散热器。
然后，水在散热器中与外界的冷空气进行换热，使水的温度降低。
最后，降温后的水重新流回发动机，继续循环，保持发动机的正常工作温度范围。
5.润滑系统：润滑系统主要由油泵、油滤器和润滑油箱等组成。
润滑系统的主要作用是减小发动机内部零部件间的摩擦，降低磨损，提供润滑和冷却。
首先，油泵将润滑油抽出润滑油箱并经过油滤器过滤，去除杂质和污染物。
然后，清洁的润滑油通过油液的压力，被喷送到发动机的各个摩擦部位，形成一层润滑膜，减小摩擦与磨损。
综上所述，柴油发动机的结构原理主要包括进气系统、燃油系统、工作机构、冷却系统和润滑系统等，这些系统共同协作，使发动机能够顺利工作，并将燃油转化为能量，推动车辆或其他设备运动。

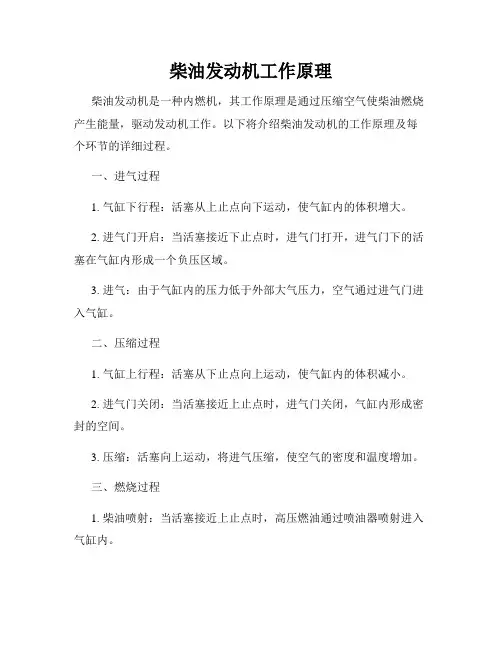

柴油发动机工作原理柴油发动机是一种内燃机，其工作原理是通过压缩空气使柴油燃烧产生能量，驱动发动机工作。
以下将介绍柴油发动机的工作原理及每个环节的详细过程。
一、进气过程1. 气缸下行程：活塞从上止点向下运动，使气缸内的体积增大。
2. 进气门开启：当活塞接近下止点时，进气门打开，进气门下的活塞在气缸内形成一个负压区域。
3. 进气：由于气缸内的压力低于外部大气压力，空气通过进气门进入气缸。
二、压缩过程1. 气缸上行程：活塞从下止点向上运动，使气缸内的体积减小。
2. 进气门关闭：当活塞接近上止点时，进气门关闭，气缸内形成密封的空间。
3. 压缩：活塞向上运动，将进气压缩，使空气的密度和温度增加。
三、燃烧过程1. 柴油喷射：当活塞接近上止点时，高压燃油通过喷油器喷射进入气缸内。
2. 燃烧：燃油接触到高温高压的空气后，自燃燃烧，释放出大量的热能，使气缸内的温度和压力迅速增加。
3. 活塞推动：燃烧产生的高温高压气体推动活塞向下运动，带动曲轴旋转。
四、排气过程1. 气缸下行程：活塞从上止点向下运动。
2. 排气门开启：当活塞接近下止点时，排气门打开。
3. 排气：在排气门打开的情况下，废气从气缸中顺利排出。
五、循环过程上述的进气、压缩、燃烧和排气过程连续进行，形成循环，从而带动发动机不断运转。
总结：柴油发动机的工作原理可以概括为进气、压缩、燃烧和排气四个过程。
通过这些过程，柴油发动机能够产生巨大的动力，并广泛应用于汽车、机械设备和发电机等领域。
了解柴油发动机的工作原理不仅可以增加我们对发动机的认识，也有助于我们更好地使用和维护柴油发动机。
柴油发动机原理及结构介绍一、柴油发动机的工作原理1.进气：柴油发动机通过进气门，将空气引入气缸内。
进气门一般位于气缸盖上，通过曲轴的运动来控制开启和关闭。
2.压缩：进气行程结束后，活塞开始向上运动，将进气的空气压缩到高压状态。
柴油发动机的压缩比相较于汽油发动机更高，通常为15：1到25:1之间。
3.燃烧：当活塞接近顶点时，喷油器向气缸内喷入高压燃油雾化，并与高温高压空气混合。
燃料的自燃温度较低，所以柴油发动机不需要火花塞点火，而是依靠高温高压空气自燃。
4.排气：燃烧完成后，废气通过排气门排出。
排气门位于气缸盖上，通过曲轴的运动来控制开启和关闭。
二、柴油发动机的结构1.进气系统：进气系统由进气管、进气门、进气滤清器等组成，主要用于将空气引入发动机。
同时，进气系统还包括增压器或涡轮增压器，用于增加进气气流的压力和密度，提高发动机的效率。
2.燃油系统：燃油系统负责将柴油喷入气缸中进行燃烧。
燃油系统包括燃油泵、喷油器、燃油滤清器等。
燃油泵负责将柴油从燃油箱中抽取并压力增加，然后通过高压油管输送给喷油器。
喷油器将高压燃油喷入气缸中，形成可燃的雾化燃料。
3.气缸和活塞：柴油发动机通常具有多个气缸，每个气缸内有一个活塞。
活塞在气缸内上下运动，通过连杆将动力传递给曲轴。
气缸内的活塞、气缸套、气门等都是由耐磨耗材料制成，以承受高压和高温的工作环境。
4.曲轴机构：柴油发动机的曲轴机构通过活塞和连杆将气缸的直线运动转化为曲轴的旋转运动。
曲轴由多个连杆与曲轴销连接而成，曲轴的旋转运动通过凸轮轴驱动气门开关等其他系统运动，实现发动机的各项功能。
总结：柴油发动机通过高压高温空气和燃料的混合燃烧，实现了能量的转化和传递。
它相较于汽油发动机，具有燃油效率高、扭矩大、持久耐用等优点，被广泛应用于各种车辆和机械设备中。
柴油发动机的结构复杂，由多个系统组成，各个部件的协调工作使其能够稳定可靠地运行。
柴油发机电工作原理柴油发机电是一种常见的发电设备，它通过将柴油燃料转化为机械能，再将机械能转化为电能来产生电力。
下面将详细介绍柴油发机电的工作原理。
一、柴油发动机工作原理柴油发机电的核心是柴油发动机，它是通过燃烧柴油燃料来产生动力的。
柴油发动机采用压燃式燃烧，即将柴油喷入高温高压的气缸内，通过压缩使柴油自燃，产生高温高压气体，驱动活塞运动，从而产生机械能。
柴油发动机主要由气缸、活塞、曲轴、连杆、燃油系统和冷却系统等组成。
当柴油发动机启动时，曲轴带动活塞往复运动，通过连杆将活塞的线性运动转化为曲轴的旋转运动。
同时，燃油系统将柴油喷入气缸内，与压缩空气混合并燃烧，产生高温高压气体，推动活塞运动，驱动曲轴旋转。
二、发机电工作原理柴油发机电的发电部份是由发机电组成的。
发机电是将机械能转化为电能的装置。
它通过磁场和导体之间的相互作用来产生电流。
发机电由转子和定子两部份组成。
转子是由励磁绕组和磁极组成的，它通过外部电源供电，产生磁场。
定子则是由导线绕组和铁芯组成的，当转子旋转时，磁场与定子的导线相互作用，导致导线中产生感应电动势，从而产生电流。
在柴油发机电中，转子通常是通过曲轴带动的。
当柴油发动机启动时，曲轴带动转子旋转，产生磁场。
同时，定子中的导线绕组与转子的磁场相互作用，产生感应电动势，从而产生电流。
这些电流通过导线输出，供应给外部负载使用。
三、柴油发机电的工作过程柴油发机电的工作过程可以分为四个阶段：进气、压缩、燃烧和排气。
1. 进气：柴油发动机的进气过程是指活塞下行，气缸内充满新鲜空气的过程。
在这个阶段，气门打开，活塞下行，气缸内充满新鲜空气。
同时，燃油系统将柴油喷入气缸内。
2. 压缩：柴油发动机的压缩过程是指活塞上行，将空气和柴油压缩的过程。
在这个阶段，气门关闭，活塞上行，将气缸内的空气和柴油压缩。
由于柴油的压燃性质，当压缩达到一定程度时，柴油会自燃，产生高温高压气体。
3. 燃烧：柴油发动机的燃烧过程是指柴油自燃，产生高温高压气体的过程。
柴油发动机构造原理1.活塞运动机构：柴油发动机采用活塞运动机构来将化学能转化为机械能。
在活塞与气缸之间的密封空间中，柴油与空气混合，在活塞上升时被压缩，然后在燃油喷射的作用下点火燃烧，推动活塞向下运动。
2.燃油供给系统：柴油发动机的燃油供给系统包括燃油箱、燃油泵、燃油滤清器、喷油器等。
燃油从燃油箱进入燃油滤清器，通过滤清器去除杂质后，进入高压燃油泵。
高压燃油泵将燃油加压后，通过喷油器喷射到每个活塞顶部的喷嘴中。
3.空气进气系统：柴油发动机的空气进气系统包括进气管、增压器和空气滤清器。
空气通过空气滤清器进入进气管后，经过增压器的增压作用，增加了气缸内的进气密度，提高了燃烧效率。
4.冷却系统：柴油发动机的冷却系统通过循环冷却剂来降低发动机的温度，以保持发动机在正常工作温度范围内。
冷却系统包括水泵、散热器、恒温器和水箱等。
水泵将冷却剂从水箱抽取到发动机，然后通过水道循环流动，冷却发动机后排放到散热器中散热，最后再循环回水箱。
5.排气系统：柴油发动机的排气系统包括排气管、涡轮增压器和排气喇叭。
在活塞下行过程中，排气门打开，将燃烧产生的废气排出，并通过排气管排出汽车外部。
排气气流还可以经过涡轮增压器，通过回收废气能量来提高功率输出。
6.点火系统：柴油发动机采用压力点火方式，即将燃油注射到燃烧室中，在高压下引燃。
点火系统包括燃油喷射泵、高压共轨、喷嘴和喷油控制单元。
喷油泵将燃油从油箱打压到喷油嘴，而喷油嘴会按照设定的时间参数来进行点火喷射。
总之，柴油发动机的构造原理是通过活塞运动、燃油供给、空气进气、冷却、排气和点火等系统的协调工作，将化学能转化为机械能，实现发动机的运转。
柴油发动机具有高效、耐用、可靠性好等特点，因此被广泛应用于各种汽车、船舶和工业机械领域。
柴油机知识点总结一、柴油机的基本原理柴油机是一种内燃机，利用柴油作为燃料，通过压缩空气使柴油自燃来产生动力。
其工作原理主要包括进气、压缩、喷油、燃烧和排气等步骤。
1. 进气：气缸活塞向下运动，使气缸容积增大，在此时进气门打开，使空气进入气缸中。
2. 压缩：气缸活塞向上运动，使得进入气缸中的空气被压缩，温度和压力随之升高。
3. 喷油：在压缩阶段，喷油泵将高压柴油喷射到气缸中，形成细小的柴油雾滴。
4. 燃烧：柴油雾滴在高压和高温的条件下，迅速燃烧，产生大量热能，推动活塞向下运动。
5. 排气：活塞运动到底死点时，排气门打开，排出燃烧后的废气。
二、柴油机的分类根据燃料供给方式、气缸排列方式和冷却方式等不同，柴油机主要可以分为以下几类：1. 柴油机根据燃料供给方式可分为常凸轴燃油喷射机、共轨式直喷柴油机等。
2. 根据气缸排列方式，可以分为直列式、V型柴油机等。
3. 根据冷却方式，可以分为水冷式和空冷式柴油机。
另外，根据用途的不同，柴油机还可以分为工业柴油机、船用柴油机和汽车柴油机等。
三、柴油机的结构和工作原理1. 柴油机的结构柴油机主要由气缸、活塞、进气系统、喷油系统、燃烧室、排气系统、曲轴连杆机构和冷却系统等部件组成。
2. 进气系统进气系统的主要作用是将外界空气引入气缸内进行压缩。
其主要部件包括进气管、进气门、进气歧管、增压器等。
3. 喷油系统喷油系统主要由高压油泵、喷油器和喷油管路等部件组成，其作用是对柴油进行高压喷射。
4. 燃烧室燃烧室是喷油器喷射柴油并燃烧产生动力的地方，其结构和燃烧室形式会影响到柴油发动机燃烧工作的效率和性能。
5. 排气系统排气系统主要由排气管、排气门、涡轮增压器等部件组成，其作用是将燃烧后的废气排出气缸。
6. 曲轴连杆机构曲轴连杆机构将气缸活塞的来回直线运动转换成曲轴的旋转运动，最终驱动车辆或机械设备。
7. 冷却系统冷却系统通过流体循环将柴油发动机产生的热量散发出去，以维持发动机正常工作温度。
