Pwm电机调速原理

pwm调速系统工作原理
PWM调速系统是基于脉宽调制（Pulse Width Modulation）原
理进行的调速系统。

其工作原理如下：
1. 输入信号：首先，系统会接收来自控制器的输入信号，该信号代表了需要调整转速的目标值。

2. 参考信号生成：系统会将输入信号与某个参考信号进行比较，生成一个误差信号。

这个参考信号可以是一个固定频率的方波信号。

3. 比较器：误差信号会被送入一个比较器中，与一个可调的正弦波或三角波信号进行比较。

4. 脉冲调制：比较器的输出信号会传递给脉冲调制器，通过调整它的输入信号的占空比，可以得到一个与误差信号幅度成正比的脉冲宽度。

5. 脉冲产生：脉冲调制器会产生一串脉冲信号，其宽度与误差信号的幅度成比例。

脉冲信号的频率通常为固定值，而占空比会随误差信号变化。

6. 控制信号输出：脉冲信号会被传递到一个功率放大器，然后经过滤波器去除高频噪声。

最后，滤波后的信号会被转换为适合电机的控制信号，用于调整电机的转速。

通过以上工作原理，PWM调速系统可以实现精确的转速控制，
可以应用于各种需要调速的设备和系统，如电机驱动、照明控制等。

直流电机是工业生产中常见的电机之一，它通常以PWM（脉宽调制）方式进行调速。

而在PWM调速过程中，续流二极管扮演了重要角色。

本文将从直流电机的工作原理、PWM调速原理、续流二极管的作用和选择等方面进行详细介绍。

一、直流电机的工作原理直流电机是一种将电能转换为机械能的装置，它的工作原理基于洛伦兹力和带电粒子在磁场中受力的规律。

当直流电流通过电机的线圈时，产生的磁场与永磁体或者电磁铁产生的磁场相互作用，从而使得电机的转子产生力矩，从而驱动机械装置运转。

二、PWM调速原理PWM调速是通过改变电机输入的脉冲宽度来控制电机的平均电压和平均电流，从而改变电机的转速。

具体实现上，PWM调速是将直流电源高频开关，使得电机在分时段内接收到占空比不同的电压脉冲，从而实现调速。

三、续流二极管的作用在PWM调速过程中，电机的正负半周各有一个脉冲开关管，分别为一组导通和一组关断。

当开关管关断时，直流电机线圈中的电流不能突然中断，否则会产生电感压降。

为了避免电感压降引起的反冲电压，需要在开关管关断时，让电流有一条回路可以继续流动，这就是续流二极管的作用。

四、续流二极管的选择续流二极管应具有较快的反向恢复时间，这样才能在开关管关断瞬间尽快导通，避免电感压降引起的反冲电压。

续流二极管的电流和电压等参数也需要根据具体的电机工作条件来选择。

五、总结直流电机的PWM调速是一种常见的调速方式，而续流二极管在PWM调速过程中的作用不可忽视。

正确选择合适的续流二极管，对电机的稳定性和性能有着重要影响。

希望本文对读者对直流电机的PWM 调速和续流二极管有所帮助。

六、续流二极管的工作原理续流二极管在PWM调速过程中，起到了保护开关管和电机的作用。

在电机线圈中的电流无法突然中断的情况下，如果没有合适的续流二极管，就会导致电感压降产生反冲电压，这样会对开关管和电机造成不良影响，甚至损坏设备。

续流二极管的工作原理主要是利用其具有的快速反向恢复时间和导通特性来形成一个回路，让电流有一条通路继续流动，从而避免反冲电压的产生。

直流电机PWM调速基本原理
PWM方式是在大功率开关晶体管的基极上，加上脉冲宽度可调的方波电压，控制开关管的导通时间t，改变占空比，达到控制目的。

图3.3是直流PWM系统原理框图。

这是一个双闭环系统，有电流环和速度环。

在此系统中有两个调节器，分别调节转速和电流，二者之间实行串级连接，即以转速调节器的输出作为电流调节器的输入，再用电流调节器的输出作为PWM的控制电压。

核心部分是脉冲功率放大器和脉宽调制器。

控制部分采用AT89S52（脉宽调制芯片AT89S52具有欠压锁定、故障关闭和软起动等功能,因而在中小功率电源和电机调速等方面应用较广泛。

AT89S52是电压型控制芯片,利用电压反馈的方法控制PWM信号的占空比,整个电路成为双极点系统的控制问题,简化了补偿网络的设计。

）集成控制器产生两路互补的PWM脉冲波形，通过调节这两路波形的宽度来控制H 电路中的GTR通断时间，便能够实现对电机速度的控制。

为了获得良好的动、静态品质，调节器采用PI调节器并对系统进行了校正。

检测部分中，采用了霍尔片式电流检测装置对电流环进行检测，转速还则是采用了测速电机进行检测，能达到比较理想的检测效果。

图3.3 直流电动机PWM系统原理图。

无刷直流电机pwm调速原理：从实现到优化无刷直流电机（BLDC）已经成为现代工业中最受欢迎的驱动电机类型之一，其中最常见的控制方式之一是使用脉冲宽度调制（PWM）来实现电机转速控制。

本文将介绍BLDC PWM调速的原理，探讨其应用和优化方法。

1.BLDC PWM调速原理
BLDC电机通过能够确定电机行驶方向和旋转计数器的位置，由调速器交替地开启电机的三个相位，以控制BLDC转动速度。

使用PWM调速的方法是在电机引脚间交替应用高电平和地电平的脉冲，以实现BLDC的转速调整。

具体来说，PWM控制器会在转子旋转时通过电感检测组合三相MOSFET晶体管进行电流控制，来达到恒速的转速调整目的。

2.BLDC PWM调速应用
BLDC PWM调速广泛应用于电动工具、电动车、无人机、机器人等设备中。

在实际应用中，我们需要根据实际需求进行相应的电机转速匹配，以保证电机最大负载工作状态下的能效。

此外，为了避免电机由于承受过大负载而损坏，我们还需要通过PWM调速来限制电机最大负荷。

3.BLDC PWM调速优化
BLDC PWM调速优化方法包括提高PWM更新频率、增加开短路时间、使用低电流逆变器等。

提高PWM更新频率可以增加电机速度和位置反馈的精度，提高控制精度和稳定性；增加开短路时间可以防止电机发生过载时被动烧毁。

但是这也会增加功率损耗，因此需要根据实际需求进行权衡。

使用低电流逆变器会降低电机的当前需求，从而增加开短路时间，提高系统效率。

总之，在BLDC PWM调速中，我们需要根据实际的需求选择适当的电机转速，以增加设备的性能和效率；同时，我们也需要注意调节PWM 控制器的参数，从而达到最大的能效和系统稳定性。

PWM直流电机调速电路图原理PWM直流电机调速电路图原理此电路首要由U1（LM324）和Q1构成。

图中，由U1a、U1d构成振动器电路，供应频率约为400Hz 的方波/三角形波。

U1c发作6V的参阅电压作为振动器电路的虚拟地。

这是为了振动器电路能在单电源状况下也能作业而不需求用正负双电源。

U1b这儿接成比照器的办法，它的反相输入端(6脚)接入电阻R6、R7和VR1，用来供应比照器的参阅电压。

这个电压与U1d 的输出端(14脚)的三角形波电压进行比照。

当该波形电压高于U1b 的6脚电压．U1b的7脚输出为高电平；反之，当该波形电压低于U1b的6脚电压，U1b的7脚输出为低电平。

由此咱们可知，改动U1b的6脚电位使其与输入三角形波电压进行比照。

就可添加或减小输出方波的宽度，完结脉宽调制(PWM)。

电阻R6、R7用于操控VR1的完毕点，确保在调度VR1时能够完结输出为全开(全速或全亮)或全关(停转或全灭)，正本际的阻值或许会依据实习电路纷歧样有所改动。

图1中，Q1为N沟道场效应管，这儿用作功率开关管(电流拓展)，来驱动负载有些。

前面电路供应的纷歧样宽度的方波信号经过栅极(G)来操控Q1的通断。

LED1的亮度改动能够用来指示电路输出的脉冲宽度。

C3能够改进电路输出波形和减轻电路的射频搅扰(RFI)。

D1是用来避免电机的反电动势损坏Q1。

当运用24v的电源电压时，图1电路经过U2将24V改换成12V供操控电路运用。

而Q1能够直接在21v电源上，关于Q1来讲这与接在12v电源上没有啥差异。

参阅图1，改动J1、J2的接法可使电路作业在纷歧样电源电压(12V或24V)下。

当经过Q1的电流不逾越1A时，Q1可不必散热器。

但假定Q1作业时电流逾越1A时，需加装散热器。

假定需求更大的电流（大于3A），可选用IRFZ34N等更换Q1。

pwm电子风扇调速原理
PWM（脉冲宽度调制）电子风扇调速原理是通过改变电源输
入的脉冲宽度来控制风扇电机的转速。

具体操作如下：
1. 风扇电机接收电源供电。

风扇通常使用直流电源供电，可以是电池或者交流转直流适配器。

2. 控制器接收调速信号。

PWM调速电路需要一个控制器，通
常是微控制器或特定的PWM调速芯片。

该控制器可以接收来
自用户或传感器的信号，以确定风扇的期望转速。

3. 控制器通过PWM电压。

一旦接收到调速信号，控制器会生
成一系列的PWM脉冲。

脉冲的宽度可以在一定的范围内调整，通常在几十万分之一秒的时间尺度上。

4. PWM信号作用于驱动电路。

PWM信号由控制器发送到驱
动电路，驱动电路会根据脉冲的宽度来控制电源供给给风扇电机。

脉冲的宽度越长，电源供给时间越长，电机转速越快。

5. 风扇电机响应调速信号。

根据PWM信号的宽度，风扇电机
会自动调整转速。

当脉冲宽度较长时，电机会加快转速；脉冲宽度较短时，电机会减慢转速。

通过以上方式，利用PWM调速原理可以实现对电子风扇转速
的精确控制。

不同的PWM脉宽会导致不同的转速，从而满足
用户的需求和环境的要求。

pwm电机调速原理PWM电机调速原理。

PWM（Pulse Width Modulation）是一种通过改变脉冲宽度来控制电机转速的技术。

在实际应用中，PWM电机调速广泛应用于各种电动车、工业生产设备、家用电器等领域。

本文将介绍PWM电机调速的原理及其应用。

1. PWM电机调速原理。

PWM电机调速的原理是通过改变电机输入的脉冲宽度来控制电机的平均电压，从而实现电机的调速。

具体来说，当PWM信号的占空比增大时，电机接收到的平均电压也随之增大，电机转速也相应增加；反之，当PWM信号的占空比减小时，电机接收到的平均电压减小，电机转速也相应减小。

通过这种方式，可以实现对电机转速的精确控制。

2. PWM电机调速的优势。

与传统的电压调速方式相比，PWM电机调速具有以下优势：（1）精度高，PWM电机调速可以实现对电机转速的精确控制，可以满足不同应用场景对电机转速精度的要求。

（2）效率高，由于PWM电机调速是通过改变脉冲宽度来控制电机转速，因此可以在不同转速下实现电机的高效工作，提高电机的能效比。

（3）响应快，PWM电机调速可以在短时间内实现对电机转速的调节，响应速度快，适用于对转速要求快速变化的场景。

3. PWM电机调速的应用。

PWM电机调速广泛应用于各种电动车、工业生产设备、家用电器等领域。

以电动车为例，电动车的电机需要根据车速的变化实时调整转速，以实现对车速的精确控制。

而PWM电机调速技术可以满足这一需求，提高电动车的动力性能和能效比。

在工业生产设备中，PWM电机调速可以根据生产工艺的要求实时调整电机转速，提高生产效率和产品质量。

在家用电器中，如空调、洗衣机等，也广泛应用了PWM电机调速技术，实现对电机转速的精确控制，提高了产品的性能和节能效果。

4. 结语。

总的来说，PWM电机调速是一种高效、精确、响应速度快的电机调速技术，具有广泛的应用前景。

随着电动化、智能化的发展，PWM电机调速技术将在更多领域得到应用，并不断完善和提升。

pwm调速工作原理
PWM调速工作原理是通过改变高电平和低电平信号之间的占
空比来控制电机或其他设备的速度。

在PWM调速中，一个周
期包含一个高电平和一个低电平，高电平的持续时间是通过一个控制信号来控制的。

PWM控制信号通常是一个固定频率的波形，只有高电平的持
续时间会根据需要进行调整。

高电平的持续时间越长，电机或设备的速度就越快；高电平的持续时间越短，速度就越慢。

PWM调速的关键是通过快速切换高电平和低电平信号来实现
平滑的速度调节。

由于切换频率很高，比例之间的转换可以被人眼感知为连续的运动。

在应用中，PWM调速可以通过微控制器或其他电子控制设备
来实现。

这些设备会根据需要生成相应的PWM信号，并通过
控制电路将其传输给电机或其他设备。

控制电路可以根据PWM信号的占空比来调节电机的速度，从而实现精确的调速。

总的来说，PWM调速通过改变高电平和低电平信号的占空比
来控制电机或其他设备的速度。

这种调速方式具有高效、精确的特点，并且在很多应用中得到广泛使用。

pwm调速原理
PWM调速原理是指通过改变电路的占空比来实现电机的调速。

利用PWM信号的特性，即信号的占空比与其平均值成正比，
可以实现对电机的控制。

在PWM调速中，信号的周期固定不变，但占空比可以根据需
要进行调节。

占空比是指PWM信号中高电平部分所占的比例。

当占空比较小时，电机得到的平均电压较低，电机转速较慢；当占空比较大时，电机得到的平均电压较高，电机转速较快。

通过改变PWM信号的占空比，可以按照所需的转速控制电机
的转动。

具体控制的步骤如下：
1. 通过控制器产生一个固定频率的PWM信号。

2. 通过改变PWM信号的占空比，控制电机得到的平均电压大小。

3. 根据需要的转速，调整PWM信号的占空比大小。

4. 将PWM信号经过功率放大电路放大后，作用于电机。

5. 根据PWM信号的占空比大小，电机得到相应的平均电压，
实现调速。

通过PWM调速原理，可以实现对电机的精确控制。

由于
PWM信号的频率是固定的，因此可以通过改变占空比来调整
电机的转速，实现电机的调速功能。

同时，调速过程中只需要改变PWM信号的占空比，不需要改变信号的频率，因此可以
节省系统资源。

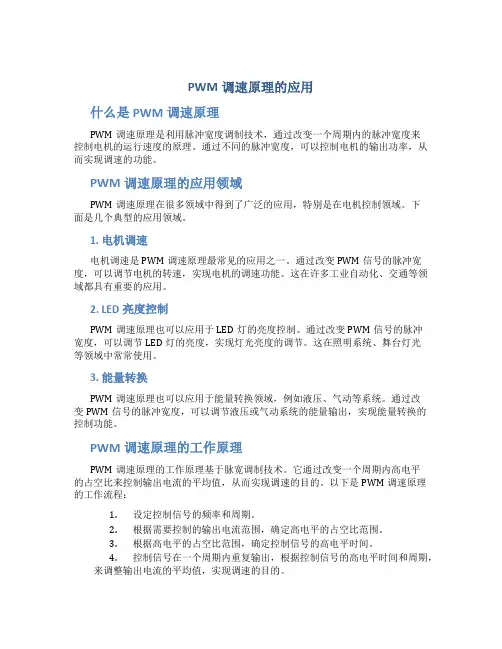

PWM调速原理的应用什么是PWM调速原理PWM调速原理是利用脉冲宽度调制技术，通过改变一个周期内的脉冲宽度来控制电机的运行速度的原理。

通过不同的脉冲宽度，可以控制电机的输出功率，从而实现调速的功能。

PWM调速原理的应用领域PWM调速原理在很多领域中得到了广泛的应用，特别是在电机控制领域。

下面是几个典型的应用领域。

1. 电机调速电机调速是PWM调速原理最常见的应用之一。

通过改变PWM信号的脉冲宽度，可以调节电机的转速，实现电机的调速功能。

这在许多工业自动化、交通等领域都具有重要的应用。

2. LED亮度控制PWM调速原理也可以应用于LED灯的亮度控制。

通过改变PWM信号的脉冲宽度，可以调节LED灯的亮度，实现灯光亮度的调节。

这在照明系统、舞台灯光等领域中常常使用。

3. 能量转换PWM调速原理也可以应用于能量转换领域，例如液压、气动等系统。

通过改变PWM信号的脉冲宽度，可以调节液压或气动系统的能量输出，实现能量转换的控制功能。

PWM调速原理的工作原理PWM调速原理的工作原理基于脉宽调制技术。

它通过改变一个周期内高电平的占空比来控制输出电流的平均值，从而实现调速的目的。

以下是PWM调速原理的工作流程：1.设定控制信号的频率和周期。

2.根据需要控制的输出电流范围，确定高电平的占空比范围。

3.根据高电平的占空比范围，确定控制信号的高电平时间。

4.控制信号在一个周期内重复输出，根据控制信号的高电平时间和周期，来调整输出电流的平均值，实现调速的目的。

PWM调速原理的优点PWM调速原理具有以下几个优点：•精准的调速控制：通过改变脉冲宽度，可以精确控制输出电流或电压，实现精准的调速控制。

•高效能的能量转换：PWM调速原理可以将输出电流调整到接近最佳效率点，提高能量转换的效率。

•范围广泛的应用：PWM调速原理可以应用于液压、气动、电机等领域，具有广泛的应用前景。

结论PWM调速原理是利用脉冲宽度调制技术，通过改变脉冲宽度来控制电机的运行速度的原理。

pwm调速的工作原理
PWM调速的工作原理时通过控制脉冲宽度的方式来调节电机
的速度。

具体来说，PWM调速是利用时序数字信号控制电源
电压的一种方法。

当电源的电压不变时，改变脉冲的占空比可以改变负载的平均电压，从而实现调速的目的。

在PWM调速中，调速器根据需要调节的速度设定一个周期T，在每个周期内会出现若干个脉冲，每个脉冲的宽度决定了开关元件导通时间的长短。

当脉冲宽度为0时，开关元件不导通，即电源断开，负载断电；当脉冲宽度为T时，开关元件一直
导通，即电源一直连接，负载通电。

通过改变脉冲宽度，即改变每个脉冲中导通的时间长度，可以控制负载的输出电压。

具体实现PWM调速的方法有多种，其中一种常见的方法是通
过微控制器。

微控制器可以通过改变输出引脚的电平来控制开关元件的导通与断开，从而产生PWM信号。

通过调整微控制
器的输出引脚电平和脉宽，可以实现对负载的调速控制。

总结起来，PWM调速的工作原理是通过改变脉冲宽度来实现
对负载输出电压的调节。

通过调节脉冲宽度，即调节导通的时间长度，可以实现负载的不同速度控制。

pwm调速系统的工作原理
PWM调速系统的工作原理是通过改变脉冲的占空比来实现对电机转速的调节。

系统主要由控制器、比例积分器、PWM信号发生器和驱动输出组成。

首先，控制器接收到用户设定的目标转速信号，并将其与电机当前转速信号进行比较，得到误差信号。

接下来，误差信号会输入到比例积分器中，根据设定的控制算法，该器件可以调节误差信号的变化速率和幅值，以达到稳定控制的效果。

然后，经过比例积分器处理后的信号会传递给PWM信号发生器。

PWM信号发生器根据控制器输出的误差信号波形，产生一系列的脉冲信号，且脉冲的宽度和间隔根据比例积分器的输出进行调节。

脉冲信号的宽度决定了电机获得的电压占空比，从而影响电机的转速。

最后，PWM信号经过驱动输出器的放大和滤波后，驱动电机运行。

驱动输出器会根据PWM信号的状态切换功率管的导通与截止，控制电机的电力输送。

通过不断调整PWM信号的占空比，可以实现对电机转速的精确控制。

需要注意的是，在整个调速过程中，控制器会不断监测电机的转速，并将实际转速信号与目标转速信号进行比较，以修正误差信号，从而实现更精确的调速效果。

直流电机PWM调速控制系统设计一、引言直流电机是一种常见的电动机，广泛应用于工业生产中的机械传动系统。

为了实现对直流电机的调速控制，可以采用PWM（脉宽调制）技术。

PWM调速控制系统通过控制脉冲宽度的变化来调整输出信号的平均电压，从而改变电机的转速。

本文将详细介绍直流电机PWM调速控制系统的设计原理、电路设计和控制算法等方面。

二、设计原理1、PWM调制原理PWM调制是一种通过改变脉冲宽度来控制平均电压的技术。

在PWM调速控制系统中，主要是通过改变脉冲的占空比来改变输出信号的平均电压，从而调整电机的转速。

2、直流电机调速原理直流电机的转速与电源电压成正比，转速调节的基本原理是改变电机的供电电压。

在PWM调速控制系统中，通过改变PWM信号的占空比，即每个周期高电平的时间占总周期时间的比例，来改变电机的供电电压，从而控制电机的转速。

三、电路设计1、输入电源电压变换电路为了适应不同的输入电源电压，需要设计输入电源电压变换电路。

该电路的功能是将输入电源电压通过变压器等元件进行变压或变换，使其适应电机的工作电压要求。

2、PWM信号发生电路PWM信号发生电路主要是负责产生PWM信号。

常用的PWM信号发生电路有555定时器电路和单片机控制电路等。

3、驱动电路驱动电路用于控制电机的供电电压。

常见的驱动电路有晶闸管调压电路、MOSFET驱动电路等。

通过改变驱动电路的控制信号，可以改变电机的转速。

四、控制算法在PWM调速控制系统中，需要设计相应的控制算法，来根据系统输入和输出变量进行调速控制。

常见的控制算法有PID控制算法等。

PID控制算法是一种经典的控制算法，通过对系统的误差、误差变化率和误差积分进行综合调节，来控制输出变量。

在PWM调速控制系统中，可以根据电机的转速反馈信号和设定转速信号，计算出误差，并根据PID 控制算法调节PWM信号的占空比，从而实现对电机转速的精确控制。

五、系统实现根据上述设计原理、电路设计和控制算法，可以实现直流电机PWM调速控制系统的设计。

pwm调速的原理
PWM调速的原理是通过改变脉冲宽度来控制电机的转速。

具
体来说，PWM调速是通过周期性地改变电机输入电压的占空
比来实现的。

占空比是指一个周期内高电平时间与周期时间之比。

在PWM调速中，输入电压的占空比决定了电机的平均功率输
入量。

当占空比较小时，电机会得到较低的平均功率输入，转速较低；而当占空比较大时，电机会得到较高的平均功率输入，转速也会提高。

PWM调速的核心是使用一个周期性的信号源，即PWM信号。

PWM信号由一个方波和一个调制信号合成，方波的周期决定
了调速系统的调速速度，而调制信号决定了占空比。

比如，一个周期为T的方波信号，周期的一半时间为高电平，一半时间为低电平，占空比为50%。

如果将调制信号与方波
信号合成，当调制信号为高电平时，输出的PWM信号也为高
电平，此时电机能够得到较高的平均功率输入，转速较快；当调制信号为低电平时，输出的PWM信号也为低电平，电机得
到较低的平均功率输入，转速较慢。

通过调节调制信号的频率和占空比，可以控制PWM信号的形状，从而控制电机的转速。

常见的PWM调速方法有基于定时
器的硬件PWM和基于软件算法的软件PWM。

总之，PWM调速利用改变脉冲宽度来控制电机的转速，通过调节占空比实现不同速度的调整。

pwm调速工作原理
PWM调速工作原理是通过不断变化脉冲宽度来调节电机的转速，从而实现对电机的精确控制。

具体原理如下：
1. PWM（脉冲宽度调制）是一种调制技术，通过调节矩形脉
冲信号的宽度来控制信号的平均功率。

通常情况下，频率是固定的，而脉冲宽度则根据需求进行调整。

2. 基于PWM的调速原理是利用调整脉冲信号的宽度来改变电
机的平均电压，进而改变电机的转速。

脉冲宽度越宽，电机所接收到的平均电压越高，电机转速也会相应增加。

3. 在PWM调速中，控制器会先将输入信号（比如电压或电流）进行采样，并将其转换为数字信号。

然后，控制器会根据所设定的控制信号来生成PWM信号。

4. 生成PWM信号时，控制器会设置一个固定的频率，例如
10kHz，并根据需要调节每个脉冲的宽度。

脉冲宽度的调节是
通过比较输入信号与一个参考信号（通常为一个可变电压）来实现的。

5. 控制器通过不断比较输入信号和参考信号的大小，来确定每个脉冲的高电平时间长度。

如果输入信号较大，脉冲的高电平时间将增加；如果输入信号较小，脉冲的高电平时间将减少。

6. 这样，在整个PWM周期内，通过改变脉冲宽度的高电平时
间长度，即可实现对电机转速的调节。

脉冲宽度调宽时，电机
转速增加；脉冲宽度调窄时，电机转速减小。

7. 通过控制器的不断调整，使得PWM信号的平均电压与所需的电机转速相匹配，从而实现精确的调速效果。

总结起来，PWM调速通过改变脉冲宽度来调整电机的平均电压，进而改变电机的转速。

这种调速方式可实现高精度的调速效果，广泛应用于各种需要精确控制的场合。

pwm占空比调速原理
PWM占空比调速原理主要基于改变脉冲的高电平时间来实现对电压或电流的调整。

PWM信号由一个固定频率的方波和一个可变占空比的调制信号组成。

占空比是指方波中高电平的时间与一个周期的比例。

通过改变调制信号的占空比，可以改变电路的平均输出电平。

当调制信号的占空比较小时，电路的平均输出电平也较低；而当调制信号的占空比较大时，电路的平均输出电平也较高。

在电机控制中，PWM调节占空比可以用来控制电机的转速和扭矩。

通过改变占空比，可以改变电机的平均电压，从而控制电机的输出功率。

在电源管理中，PWM 调节占空比可以用来控制电源输出的电压和电流，以满足不同设备的需求。

在光照调节中，PWM调节占空比可以用来控制LED灯的亮度，通过改变占空比，可以精确地调节LED的发光强度。

这种控制方法具有精确性高、响应速度快的优点，在各种应用中得到广泛的应用。

pwm脉宽调速原理
脉宽调制（PWM）是一种常用的电机调速技术，它通过改变脉冲信号的宽度来控制电机的速度。

其基本原理如下：
1. PWM 信号的产生：PWM 信号是一个矩形波，其宽度可以通过调整占空比来改变。

占空比是指脉冲信号的高电平时间与周期的比值。

例如，一个 PWM 信号的周期为 10 毫秒，高电平时间为 5 毫秒，则占空比为 0.5。

2. 电机的速度控制：PWM 信号可以用来控制电机的速度。

当 PWM 信号的占空比增大时，电机的平均电压也会增加，从而导致电机的转速增加。

反之，当占空比减小时，电机的平均电压降低，从而导致电机的转速降低。

3. PWM 调速的实现：为了实现 PWM 调速，需要使用一个 PWM 控制器。

PWM 控制器可以接收一个速度设定信号，并根据该信号产生相应的 PWM 信号。

PWM 信号经过驱动电路放大后，驱动电机转动。

4. 速度反馈控制：为了提高 PWM 调速的精度和稳定性，通常会使用速度反馈控制。

速度反馈控制可以通过测量电机的转速，并将其反馈给 PWM 控制器，从而实现对电机速度的精确控制。

总之，PWM 脉宽调速原理是通过改变 PWM 信号的占空比来控制电机的速度。

PWM 控制器接收速度设定信号，并根据该信号产生相应的 PWM 信号，驱动电机转动。

为了提高调速的精度和稳定性，通常会使用速度反馈控制。

pwm电机调速原理PWM电机调速原理。

PWM（Pulse Width Modulation）电机调速原理是指通过改变脉冲宽度调制信号的占空比来控制电机的转速。

在工业自动化控制系统中，PWM调速技术被广泛应用于各种电机的调速控制中，具有调速范围广、响应速度快、效率高等优点。

本文将从PWM调速原理的基本概念、工作原理、应用特点等方面进行详细介绍。

1. PWM调速原理的基本概念。

PWM调速原理是利用脉冲宽度调制技术，通过改变脉冲信号的占空比来控制电机的转速。

在PWM信号中，脉冲的宽度和周期是可以调节的，通过改变脉冲的宽度，可以改变电机的平均电压，从而实现电机的调速控制。

通常情况下，PWM信号的频率是固定的，而脉冲的宽度则根据需要进行调节，以实现对电机的精确控制。

2. PWM调速原理的工作原理。

PWM调速原理的工作原理主要包括两个方面，脉冲信号的生成和电机的控制。

首先，通过PWM信号发生器产生一定频率的脉冲信号，然后通过占空比控制电路改变脉冲信号的宽度，最后输出给电机进行控制。

在电机端，通过接收PWM信号，控制电机的电压和电流，从而实现电机的调速控制。

3. PWM调速原理的应用特点。

PWM调速原理具有调速范围广、响应速度快、效率高等特点。

首先，通过改变脉冲信号的占空比，可以实现对电机转速的精确控制，调速范围广。

其次，由于PWM信号的开关速度快，可以实现对电机的快速响应，响应速度快。

最后，由于PWM调速原理可以实现对电机的高效控制，因此具有较高的能量利用率，效率高。

4. PWM调速原理的工业应用。

PWM调速原理在工业领域有着广泛的应用，特别是在各种电机的调速控制中。

例如，风机、泵、压缩机等设备的调速控制都可以采用PWM调速技术，实现对设备运行的精确控制。

此外，PWM调速原理还可以应用于电动汽车、电动工具等领域，实现对电机的高效控制，提高设备的整体性能和能源利用率。

5. 结语。

通过本文的介绍，我们了解了PWM电机调速原理的基本概念、工作原理、应用特点及工业应用。

步进电机PWM调速原理概述步进电机是一种常见的电动机类型，它能够将电能转化为机械转动。

在许多应用中，需要对步进电机进行调速以满足不同的需求。

在本文中，我们将探讨步进电机PWM调速原理及其工作原理。

什么是步进电机PWM调速PWM（Pulse Width Modulation）调速是一种常用的电路调速技术，通过调节电源电压的占空比，控制驱动电机的平均功率，进而改变电机的转速。

步进电机工作原理步进电机是一种离散运动的电机，它通过不同相位电流的切换，使得电机转子按一定角度步进。

步进电机由定子和转子组成，定子上有若干组线圈。

步进电机驱动电路步进电机驱动电路主要由大功率开关管和弱驱动电路组成。

在驱动电路中，PWM调速是常见的一种方法。

电压调整方式步进电机的速度与输入电压成正比，因此通过调整输入电压的大小，可以实现步进电机的调速。

在步进电机驱动电路中，常用的方法是通过调整驱动电源的电压来控制步进电机的转速。

PWM调速原则PWM调速原则是通过改变电源电压的占空比来改变步进电机的转速。

占空比是指一个周期内，高电平的时间与周期的比值。

占空比越小，平均输出电压也越小，电机转速也越慢。

步进电机PWM调速的实现步骤步进电机PWM调速的实现步骤如下：1.设定目标转速2.根据目标转速计算占空比3.设置PWM调速电路4.运行步进电机步进电机PWM调速的优缺点步进电机PWM调速具有以下优点：•调速范围广：PWM调速可以实现步进电机在较宽范围内的调速，满足不同应用需求。

•响应速度快：PWM调速可以快速调节电机速度，满足实时性要求。

•控制精度高：由于PWM调速可以实现电机转速的精确控制，因此可以实现高精度的转速控制。

步进电机PWM调速的缺点包括： - 电路复杂：步进电机PWM调速需要专门的电路设计和控制，相对于简单的电压调整方式，电路复杂度较高。

- 对电机有一定要求：步进电机PWM调速对步进电机的特性参数有一定要求，不同的电机可能需要不同的调速电路。

简述应用PWM进行电机调速的原理什么是PWM调速脉冲宽度调制（PWM）是一种常用的电子调制技术，用于控制电机的速度和功率。

PWM调速通过在一个周期内将电源开关快速打开和关闭，通过改变开关的占空比来控制平均电压输出的比例。

PWM调速原理PWM调速原理是基于时间的控制方式，通过在不连续的时间内以不同频率来控制电压和电流的平均值，从而实现电机的调速。

具体来说，PWM调速原理是通过将电源开关以一定的频率开关，控制开关的开启和关闭时间，从而调节电源给电机的供电情况。

在一个周期内，周期内高电平和低电平的时间比例即为占空比。

占空比可以通过控制高电平和低电平的时间来调节，通过调节占空比就可以实现对电压和电流的控制。

当占空比增加时，输出的平均电压和电流也会相应增加，从而使电机运行更快；反之，当占空比减小时，输出的平均电压和电流也会降低，从而使电机运行更慢。

PWM调速的应用PWM调速广泛应用于各种电机的调速控制中，特别是在直流电机和无刷直流电机的调速中常常使用PWM调速方法。

以下为一些常见的电机调速应用场景：1.机械设备：工业机械、自动化设备等需要调节转速的机械设备。

2.电动车：电动车控制器使用PWM信号控制电机转速，实现电动车的加速和制动。

3.风扇：通过PWM调整电机的转速，控制风扇的风力大小和噪音水平。

4.空调：空调使用PWM调速，可调节压缩机转速，控制制冷效果。

5.汽车：汽车的电子控制单元（ECU）使用PWM调速来控制发电机和发动机的转速。

PWM调速的优势采用PWM调速的方式有以下几个优势：1.精确控制：通过调节占空比可以实现对电机转速的精确控制。

2.能效高：使用PWM调速可以调整供电电压和电流，减少能源消耗。

3.稳定性好：PWM调速能够提供稳定的电源输出，避免电机在高负载或起动时的损坏。

4.抗干扰能力强：PWM调速方式能够提供更好的抗干扰能力，能够适应复杂的电磁环境。

总结PWM调速是一种常用的电子调制技术，通过调节开关的占空比来控制电源对电机的供应情况，从而实现电机的调速。
