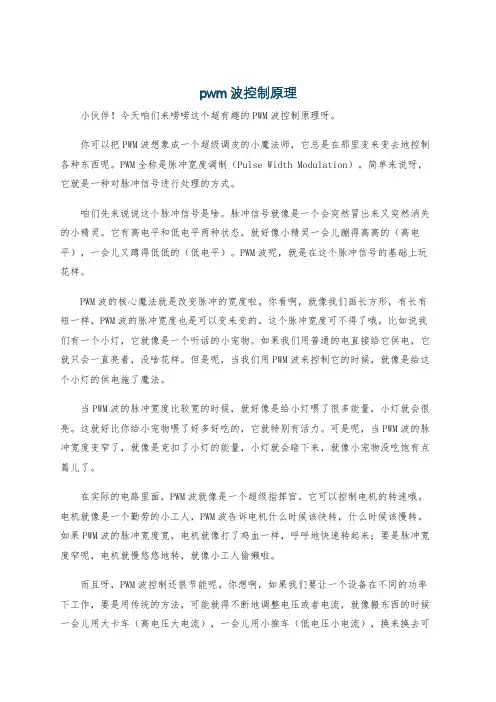

pwm波原理

pwm波控制原理小伙伴！今天咱们来唠唠这个超有趣的PWM波控制原理呀。

你可以把PWM波想象成一个超级调皮的小魔法师，它总是在那里变来变去地控制各种东西呢。

PWM全称是脉冲宽度调制（Pulse Width Modulation）。

简单来说呀，它就是一种对脉冲信号进行处理的方式。

咱们先来说说这个脉冲信号是啥。

脉冲信号就像是一个会突然冒出来又突然消失的小精灵。

它有高电平和低电平两种状态，就好像小精灵一会儿蹦得高高的（高电平），一会儿又蹲得低低的（低电平）。

PWM波呢，就是在这个脉冲信号的基础上玩花样。

PWM波的核心魔法就是改变脉冲的宽度啦。

你看啊，就像我们画长方形，有长有短一样，PWM波的脉冲宽度也是可以变来变的。

这个脉冲宽度可不得了哦。

比如说我们有一个小灯，它就像是一个听话的小宠物。

如果我们用普通的电直接给它供电，它就只会一直亮着，没啥花样。

但是呢，当我们用PWM波来控制它的时候，就像是给这个小灯的供电施了魔法。

当PWM波的脉冲宽度比较宽的时候，就好像是给小灯喂了很多能量，小灯就会很亮。

这就好比你给小宠物喂了好多好吃的，它就特别有活力。

可是呢，当PWM波的脉冲宽度变窄了，就像是克扣了小灯的能量，小灯就会暗下来，就像小宠物没吃饱有点蔫儿了。

在实际的电路里面，PWM波就像是一个超级指挥官。

它可以控制电机的转速哦。

电机就像是一个勤劳的小工人，PWM波告诉电机什么时候该快转，什么时候该慢转。

如果PWM波的脉冲宽度宽，电机就像打了鸡血一样，呼呼地快速转起来；要是脉冲宽度窄呢，电机就慢悠悠地转，就像小工人偷懒啦。

而且呀，PWM波控制还很节能呢。

你想啊，如果我们要让一个设备在不同的功率下工作，要是用传统的方法，可能就得不断地调整电压或者电流，就像搬东西的时候一会儿用大卡车（高电压大电流），一会儿用小推车（低电压小电流），换来换去可麻烦了。

但是PWM波就聪明啦，它只需要改变脉冲宽度，就像是调整大卡车每次运货的多少，这样既可以达到不同的工作效果，又不会浪费太多能量。

PWM (脉冲宽度调制)原理与实现1、PWM原理2、调制器设计思想3、具体实现设计一、PWM（脉冲宽度调制Pulse Width Modulation）原理：脉冲宽度调制波通常由一列占空比不同的矩形脉冲构成，其占空比与信号的瞬时采样值成比例。

图1所示为脉冲宽度调制系统的原理框图和波形图。

该系统有一个比较器和一个周期为Ts的锯齿波发生器组成。

语音信号如果大于锯齿波信号，比较器输出正常数A，否则输出0。

因此，从图1中可以看出，比较器输出一列下降沿调制的脉冲宽度调制波。

通过图1b的分析可以看出，生成的矩形脉冲的宽度取决于脉冲下降沿时刻t k时的语音信号幅度值。

因而，采样值之间的时间间隔是非均匀的。

在系统的输入端插入一个采样保持电路可以得到均匀的采样信号，但是对于实际中tk-kTs<<Ts的情况，均匀采样和非均匀采样差异非常小。

如果假定采样为均匀采样，第k个矩形脉冲可以表示为：（1）其中，x{t}是离散化的语音信号；Ts是采样周期；是未调制宽度；m是调制指数。

然而，如果对矩形脉冲作如下近似：脉冲幅度为A，中心在t = k Ts处，在相邻脉冲间变化缓慢，则脉冲宽度调制波x p(t)可以表示为：（2）其中，。

无需作频谱分析，由式（2）可以看出脉冲宽度信号由语音信号x(t)加上一个直流成分以及相位调制波构成。

当时，相位调制部分引起的信号交迭可以忽略，因此，脉冲宽度调制波可以直接通过低通滤波器进行解调。

二、数字脉冲宽度调制器的实现：实现数字脉冲宽度调制器的基本思想参看图2。

图中，在时钟脉冲的作用下，循环计数器的5位输出逐次增大。

5位数字调制信号用一个寄存器来控制，不断于循环计数器的输出进行比较，当调制信号大于循环计数器的输出时，比较器输出高电平，否则输出低电平。

循环计数器循环一个周期后，向寄存器发出一个使能信号EN，寄存器送入下一组数据。

在每一个计数器计数周期，由于输入的调制信号的大小不同，比较器输出端输出的高电平个数不一样，因而产生出占空比不同的脉冲宽度调制波。

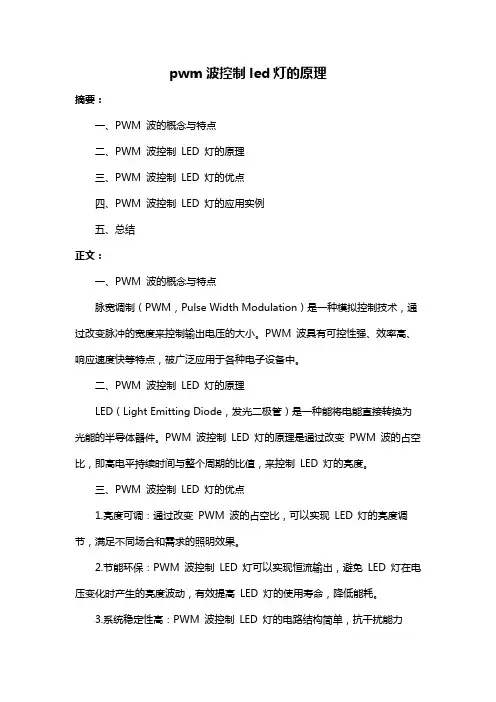

pwm波控制led灯的原理摘要：一、PWM 波的概念与特点二、PWM 波控制LED 灯的原理三、PWM 波控制LED 灯的优点四、PWM 波控制LED 灯的应用实例五、总结正文：一、PWM 波的概念与特点脉宽调制（PWM，Pulse Width Modulation）是一种模拟控制技术，通过改变脉冲的宽度来控制输出电压的大小。

PWM 波具有可控性强、效率高、响应速度快等特点，被广泛应用于各种电子设备中。

二、PWM 波控制LED 灯的原理LED（Light Emitting Diode，发光二极管）是一种能将电能直接转换为光能的半导体器件。

PWM 波控制LED 灯的原理是通过改变PWM 波的占空比，即高电平持续时间与整个周期的比值，来控制LED 灯的亮度。

三、PWM 波控制LED 灯的优点1.亮度可调：通过改变PWM 波的占空比，可以实现LED 灯的亮度调节，满足不同场合和需求的照明效果。

2.节能环保：PWM 波控制LED 灯可以实现恒流输出，避免LED 灯在电压变化时产生的亮度波动，有效提高LED 灯的使用寿命，降低能耗。

3.系统稳定性高：PWM 波控制LED 灯的电路结构简单，抗干扰能力强，能够提高整个系统的稳定性。

四、PWM 波控制LED 灯的应用实例1.舞台灯光：通过PWM 波控制LED 灯的亮度和颜色，实现舞台灯光的多样化和动态效果。

2.车辆信号灯：利用PWM 波控制LED 灯的亮度，实现车辆信号灯的醒目和节能效果。

3.家居照明：利用PWM 波控制LED 灯的亮度和颜色，实现家居照明的舒适和个性化。

五、总结PWM 波控制LED 灯具有亮度可调、节能环保、系统稳定性高等优点，被广泛应用于各种照明场合。

1、 PWM原理2、调制器设计思想3、具体实现设计一、 PWM（脉冲宽度调制Pulse Width Modulation）原理：脉冲宽度调制波通常由一列占空比不同的矩形脉冲构成，其占空比与信号的瞬时采样值成比例。

图1所示为脉冲宽度调制系统的原理框图和波形图。

该系统有一个比较器和一个周期为Ts的锯齿波发生器组成。

语音信号如果大于锯齿波信号，比较器输出正常数A，否则输出0。

因此，从图1中可以看出，比较器输出一列下降沿调制的脉冲宽度调制波。

通过图1b的分析可以看出，生成的矩形脉冲的宽度取决于脉冲下降沿时刻t k时的语音信号幅度值。

因而，采样值之间的时间间隔是非均匀的。

在系统的输入端插入一个采样保持电路可以得到均匀的采样信号，但是对于实际中tk-kTs<<Ts的情况，均匀采样和非均匀采样差异非常小。

如果假定采样为均匀采样，第k个矩形脉冲可以表示为：（1）其中，x{t}是离散化的语音信号；Ts是采样周期；是未调制宽度；m是调制指数。

然而，如果对矩形脉冲作如下近似：脉冲幅度为A，中心在t = k Ts处，在相邻脉冲间变化缓慢，则脉冲宽度调制波x p(t)可以表示为：（2）其中，。

无需作频谱分析，由式（2）可以看出脉冲宽度信号由语音信号x(t)加上一个直流成分以及相位调制波构成。

当时，相位调制部分引起的信号交迭可以忽略，因此，脉冲宽度调制波可以直接通过低通滤波器进行解调。

二、数字脉冲宽度调制器的实现：实现数字脉冲宽度调制器的基本思想参看图2。

图中，在时钟脉冲的作用下，循环计数器的5位输出逐次增大。

5位数字调制信号用一个寄存器来控制，不断于循环计数器的输出进行比较，当调制信号大于循环计数器的输出时，比较器输出高电平，否则输出低电平。

循环计数器循环一个周期后，向寄存器发出一个使能信号EN，寄存器送入下一组数据。

在每一个计数器计数周期，由于输入的调制信号的大小不同，比较器输出端输出的高电平个数不一样，因而产生出占空比不同的脉冲宽度调制波。

PWM（脉冲宽度调制PulseWidthModulation）原理1、 PWM原理2、调制器设计思想3、具体实现设计⼀、 PWM（脉冲宽度调制Pulse Width Modulation）原理：脉冲宽度调制波通常由⼀列占空⽐不同的矩形脉冲构成，其占空⽐与信号的瞬时采样值成⽐例。

图1所⽰为脉冲宽度调制系统的原理框图和波形图。

该系统有⼀个⽐较器和⼀个周期为Ts的锯齿波发⽣器组成。

语⾳信号如果⼤于锯齿波信号，⽐较器输出正常数A，否则输出0。

因此，从图1中可以看出，⽐较器输出⼀列下降沿调制的脉冲宽度调制波。

通过图1b的分析可以看出，⽣成的矩形脉冲的宽度取决于脉冲下降沿时刻t k时的语⾳信号幅度值。

因⽽，采样值之间的时间间隔是⾮均匀的。

在系统的输⼊端插⼊⼀个采样保持电路可以得到均匀的采样信号，但是对于实际中tk-kTs<（1）其中，x{t}是离散化的语⾳信号；Ts是采样周期；是未调制宽度；m是调制指数。

然⽽，如果对矩形脉冲作如下近似：脉冲幅度为A，中⼼在t = k Ts处，在相邻脉冲间变化缓慢，则脉冲宽度调制波x p(t)可以表⽰为：（2）其中，。

⽆需作频谱分析，由式（2）可以看出脉冲宽度信号由语⾳信号x(t)加上⼀个直流成分以及相位调制波构成。

当时，相位调制部分引起的信号交迭可以忽略，因此，脉冲宽度调制波可以直接通过低通滤波器进⾏解调。

⼆、数字脉冲宽度调制器的实现：实现数字脉冲宽度调制器的基本思想参看图2。

图中，在时钟脉冲的作⽤下，循环计数器的5位输出逐次增⼤。

5位数字调制信号⽤⼀个寄存器来控制，不断于循环计数器的输出进⾏⽐较，当调制信号⼤于循环计数器的输出时，⽐较器输出⾼电平，否则输出低电平。

循环计数器循环⼀个周期后，向寄存器发出⼀个使能信号EN，寄存器送⼊下⼀组数据。

在每⼀个计数器计数周期，由于输⼊的调制信号的⼤⼩不同，⽐较器输出端输出的⾼电平个数不⼀样，因⽽产⽣出占空⽐不同的脉冲宽度调制波。

简述pwm控制技术原理
脉宽调制（PWM）是一种常用的电子控制技术，通过调节信号的占空比来控制输出信号的平均功率。

PWM控制技术常用于电力电子、自动控制、通信等领域。

PWM控制技术的原理如下：
1. 基本原理：PWM控制技术基于周期性的高电平（ON）和低电平（OFF）信号。

在一个固定的时间周期内，通过改变高电平和低电平信号的持续时间比例（即占空比），可以实现对输出信号的平均功率的调节。

2. 信号生成：PWM控制技术需要产生一个周期性的方波信号作为控制信号。

可以使用定时器或计数器来生成这个周期性的信号，根据设定的频率来确定每个周期的时间长度。

3. 调节占空比：在每个周期内，通过改变高电平信号的持续时间来调节占空比。

占空比定义为高电平信号的持续时间与一个周期的总时间之比。

例如，一个占空比为50%的PWM信号表示高电平和低电平信号的时间相等。

4. 输出控制：PWM信号经过一个滤波器，将高频的方波信号转换为模拟信号。

根据PWM 信号的占空比，滤波器输出的模拟信号的平均值相应地调节。

通过控制占空比，可以实现对输出信号的电压、电流或功率进行精确的控制。

PWM控制技术的优点包括高效性、精确性和可靠性。

由于输出信号是由开关器件的开关状态决定的，因此可以快速响应和调节输出信号。

PWM技术广泛应用于电机控制、LED调光、电源变换器等领域，以实现精确的控制和节能的效果。

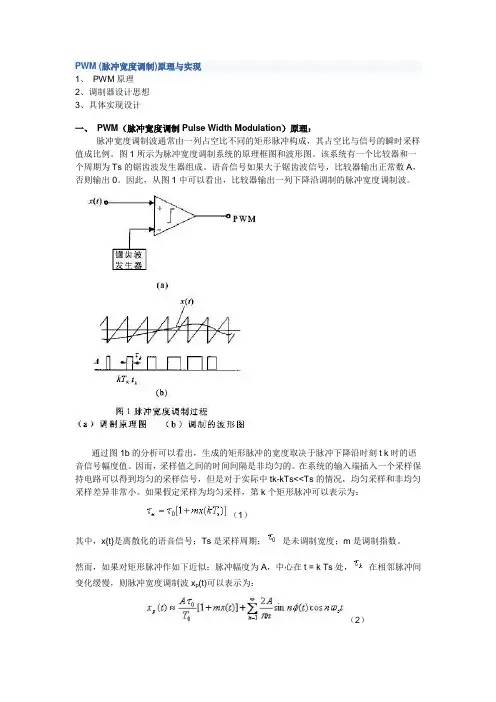

(2)PWM （脉冲宽度调制）原理与实现 1、 PWM 原理 2、 调制器设计思想 3、 具体实现设计一、 PWM （脉冲宽度调制 Pulse Width Modulation ）原理：脉冲宽度调制波通常由一列占空比不同的矩形脉冲构成，其占空比与信号的瞬时采样 值成比例。

图1所示为脉冲宽度调制系统的原理框图和波形图。

该系统有一个比较器和一 个周期为Ts 的锯齿波发生器组成。

语音信号如果大于锯齿波信号，比较器输出正常数 否则输出0。

因此，从图1中可以看出，比较器输出一列下降沿调制的脉冲宽度调制波。

H 谁制泉理国 Lb ）関制的渥形酣通过图1b 的分析可以看出，生成的矩形脉冲的宽度取决于脉冲下降沿时刻 tk 时的语音信号幅度值。

因而，采样值之间的时间间隔是非均匀的。

在系统的输入端插入一个采样保持电路可以得到均匀的采样信号，但是对于实际中 tk-kTs<<Ts 的情况，均匀采样和非均匀 采样差异非常小。

如果假定采样为均匀采样，第k 个矩形脉冲可以表示为：毎二（喝）]（1）其中，x{t}是离散化的语音信号；Ts 是采样周期；6 是未调制宽度；m 是调制指数。

然而，如果对矩形脉冲作如下近似：脉冲幅度为 A ，中心在t = k Ts 处，'变化缓慢，则脉冲宽度调制波X p （t ）可以表示为：A r®x （0 対一 [l 十4迟一在相邻脉冲间^(0 = —其中，兀。

无需作频谱分析，由式(2)可以看出脉冲宽度信号由语音信号x(t)加上一个直流成分以及相位调制波构成。

当兀心时，相位调制部分引起的信号交迭可以忽略，因此，脉冲宽度调制波可以直接通过低通滤波器进行解调。

二、数字脉冲宽度调制器的实现：实现数字脉冲宽度调制器的基本思想参看图2。

请坏计救器—时钟仁号u比君睜一殊冲劇匣韻槪汝再疗器RI2歆芋毗神竜嚏谓蕭器同构唱图中，在时钟脉冲的作用下，循环计数器的5位输出逐次增大。

5位数字调制信号用一个寄存器来控制，不断于循环计数器的输出进行比较，当调制信号大于循环计数器的输出时，比较器输出高电平，否则输出低电平。

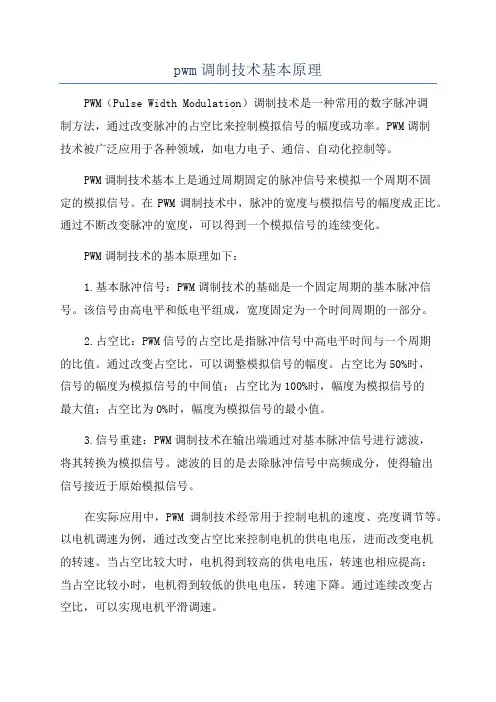

pwm调制技术基本原理PWM（Pulse Width Modulation）调制技术是一种常用的数字脉冲调制方法，通过改变脉冲的占空比来控制模拟信号的幅度或功率。

PWM调制技术被广泛应用于各种领域，如电力电子、通信、自动化控制等。

PWM调制技术基本上是通过周期固定的脉冲信号来模拟一个周期不固定的模拟信号。

在PWM调制技术中，脉冲的宽度与模拟信号的幅度成正比。

通过不断改变脉冲的宽度，可以得到一个模拟信号的连续变化。

PWM调制技术的基本原理如下：1.基本脉冲信号：PWM调制技术的基础是一个固定周期的基本脉冲信号。

该信号由高电平和低电平组成，宽度固定为一个时间周期的一部分。

2.占空比：PWM信号的占空比是指脉冲信号中高电平时间与一个周期的比值。

通过改变占空比，可以调整模拟信号的幅度。

占空比为50%时，信号的幅度为模拟信号的中间值；占空比为100%时，幅度为模拟信号的最大值；占空比为0%时，幅度为模拟信号的最小值。

3.信号重建：PWM调制技术在输出端通过对基本脉冲信号进行滤波，将其转换为模拟信号。

滤波的目的是去除脉冲信号中高频成分，使得输出信号接近于原始模拟信号。

在实际应用中，PWM调制技术经常用于控制电机的速度、亮度调节等。

以电机调速为例，通过改变占空比来控制电机的供电电压，进而改变电机的转速。

当占空比较大时，电机得到较高的供电电压，转速也相应提高；当占空比较小时，电机得到较低的供电电压，转速下降。

通过连续改变占空比，可以实现电机平滑调速。

PWM调制技术具有以下优点：1.高效：PWM调制技术可以通过调整占空比来实现对模拟信号的控制，相比于传统的调制方法，具有更高的能量利用率。

2.精确性高：PWM调制技术可以实现对模拟信号的高精度控制，通过不断调整脉冲的宽度，可以得到一个连续变化的模拟信号。

3.抗干扰能力强：PWM调制技术通过一个固定的周期信号来模拟模拟信号，可以抵抗一定程度的噪声和干扰。

4.实时性好：PWM调制技术响应速度快，可以实现实时控制和调节。

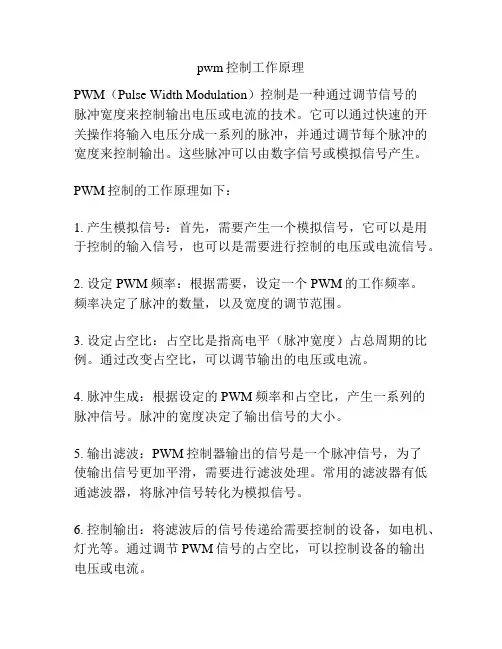

pwm控制工作原理
PWM（Pulse Width Modulation）控制是一种通过调节信号的
脉冲宽度来控制输出电压或电流的技术。

它可以通过快速的开关操作将输入电压分成一系列的脉冲，并通过调节每个脉冲的宽度来控制输出。

这些脉冲可以由数字信号或模拟信号产生。

PWM控制的工作原理如下：
1. 产生模拟信号：首先，需要产生一个模拟信号，它可以是用于控制的输入信号，也可以是需要进行控制的电压或电流信号。

2. 设定PWM频率：根据需要，设定一个PWM的工作频率。

频率决定了脉冲的数量，以及宽度的调节范围。

3. 设定占空比：占空比是指高电平（脉冲宽度）占总周期的比例。

通过改变占空比，可以调节输出的电压或电流。

4. 脉冲生成：根据设定的PWM频率和占空比，产生一系列的
脉冲信号。

脉冲的宽度决定了输出信号的大小。

5. 输出滤波：PWM控制器输出的信号是一个脉冲信号，为了
使输出信号更加平滑，需要进行滤波处理。

常用的滤波器有低通滤波器，将脉冲信号转化为模拟信号。

6. 控制输出：将滤波后的信号传递给需要控制的设备，如电机、灯光等。

通过调节PWM信号的占空比，可以控制设备的输出
电压或电流。

总结起来，PWM控制利用脉冲信号的频率和占空比来控制输出电压或电流的大小。

通过快速的开关操作，可以模拟出连续电压或电流，并且具有精确控制的能力。

这种控制方式在电机驱动、电源调节等领域得到广泛应用。

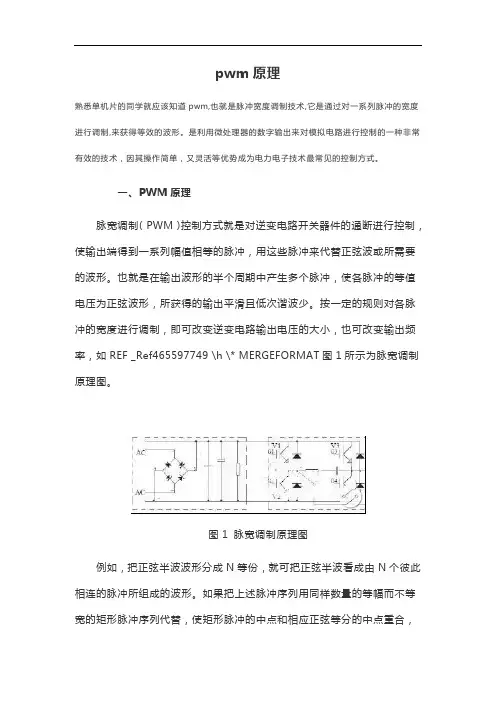

pwm原理熟悉单机片的同学就应该知道pwm,也就是脉冲宽度调制技术,它是通过对一系列脉冲的宽度进行调制,来获得等效的波形。

是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，因其操作简单，又灵活等优势成为电力电子技术最常见的控制方式。

一、PWM原理脉宽调制（PWM）控制方式就是对逆变电路开关器件的通断进行控制，使输出端得到一系列幅值相等的脉冲，用这些脉冲来代替正弦波或所需要的波形。

也就是在输出波形的半个周期中产生多个脉冲，使各脉冲的等值电压为正弦波形，所获得的输出平滑且低次谐波少。

按一定的规则对各脉冲的宽度进行调制，即可改变逆变电路输出电压的大小，也可改变输出频率，如REF _Ref465597749 \h \* MERGEFORMAT图1所示为脉宽调制原理图。

图1 脉宽调制原理图例如，把正弦半波波形分成N等份，就可把正弦半波看成由N个彼此相连的脉冲所组成的波形。

如果把上述脉冲序列用同样数量的等幅而不等宽的矩形脉冲序列代替，使矩形脉冲的中点和相应正弦等分的中点重合，且使矩形脉冲和相应正弦部分面积（即冲量）相等，就得到一组脉冲序列，这就是PWM波形。

根据冲量相等效果相同的原理，PWM波形和正弦半波是等效的，如图2所示为正弦波PWM调制波形。

图2 正弦波PWM调制二、PWM在LED驱动电源中的作用PWM信号驱动是LED驱动电源中的一种。

许多LED应用都需要具备调光功能，比如LED背光或建筑照明调光。

通过调整LED的亮度和对比度可以实现调光功能。

简单地降低器件的电流也许能够对LED发光进行调整，但是让LED在低于额定电流的情况下工作会造成许多不良后果，比如色差问题。

取代简单电流调整的方法是在LED驱动器中集成脉宽调制（PWM）控制器。

PWM的信号并不直接用于控制LED，而是控制一个开关，例如一个MOSFET，以向LED提供所需的电流。

PWM控制器通常在一个固定频率上工作并且对脉宽进行调整，以匹配所需的占空比，应用者的系统只需要提供宽、窄不同的数字式脉冲，即可简单地实现改变输出电流，从而调节LED的亮度。

pwm波控制led灯的原理【最新版】目录一、PWM 波的概念与特点二、PWM 波控制 LED 灯的原理三、PWM 波控制 LED 灯的优点四、PWM 波控制 LED 灯的应用实例五、总结正文一、PWM 波的概念与特点脉宽调制（PWM，Pulse Width Modulation）是一种模拟控制技术，通过改变脉冲的宽度来控制输出电压的大小。

PWM 波具有可控性强、输出稳定、节能等特点。

二、PWM 波控制 LED 灯的原理PWM 波控制 LED 灯的主要原理是根据 PWM 波的占空比来调节 LED 灯的亮度。

占空比是指高电平持续时间与整个周期的比值。

当占空比越大，输出电压越高，LED 灯的亮度也越亮；反之，占空比越小，输出电压越低，LED 灯的亮度也越暗。

三、PWM 波控制 LED 灯的优点1.亮度可调：通过改变 PWM 波的占空比，可以实现 LED 灯的亮度调节，满足不同场合和需求的照明效果。

2.节能：PWM 波控制 LED 灯可以实现恒流输出，避免 LED 灯在电压变化时产生的过流损坏，提高 LED 灯的使用寿命和节能效果。

3.输出稳定：PWM 波控制 LED 灯的输出电压稳定，不受输入电压变化的影响，保证 LED 灯的亮度和颜色稳定。

四、PWM 波控制 LED 灯的应用实例1.舞台灯光：通过 PWM 波控制 LED 灯的亮度和颜色，实现舞台灯光的多样化和动态变化效果。

2.车辆信号灯：利用 PWM 波控制 LED 灯的亮度，实现车辆信号灯的醒目和节能效果。

3.室内照明：通过 PWM 波控制 LED 灯的亮度，实现室内照明的智能化和节能效果。

五、总结PWM 波控制 LED 灯具有亮度可调、节能、输出稳定等优点，广泛应用于舞台灯光、车辆信号灯和室内照明等领域。

pwm波控制led灯的原理
【原创版】
目录
一、PWM 波的概念与特点
二、PWM 波控制 LED 灯的原理
三、PWM 波控制 LED 灯的优点
四、PWM 波控制 LED 灯的实现方法
五、总结
正文
一、PWM 波的概念与特点
脉宽调制（PWM，Pulse Width Modulation）是一种模拟控制技术，通过改变脉冲的宽度来控制输出电压的大小。

PWM 波具有可调性、节能性和稳定性等特点。

二、PWM 波控制 LED 灯的原理
PWM 波控制 LED 灯的原理是通过改变 PWM 波的占空比来调节 LED 灯的亮度。

占空比是指高电平持续时间与整个周期的比值。

当占空比越大时，LED 灯的亮度越高；反之，占空比越小，LED 灯的亮度越低。

三、PWM 波控制 LED 灯的优点
1.节能：PWM 波控制 LED 灯可以精确控制 LED 灯的亮度，避免不必要的能源浪费。

2.稳定性：PWM 波控制 LED 灯可以避免 LED 灯因电压波动而导致的亮度变化。

3.可调性：PWM 波控制 LED 灯可以实现 LED 灯亮度的无级调节，满足不同场合的需求。

四、PWM 波控制 LED 灯的实现方法
1.硬件实现：通过单片机或者微控制器的 PWM 输出端口，直接控制 LED 灯的亮度。

2.软件实现：通过编写程序，利用定时器产生 PWM 波，并控制 PWM 波的占空比，从而实现对 LED 灯亮度的控制。

五、总结
总之，PWM 波控制 LED 灯具有节能、稳定和可调等优点，广泛应用于各种照明场合。

第1页共1页。

pwm工作原理PWM工作原理。

PWM（Pulse Width Modulation）是一种常见的调制技术，它通过改变信号的脉冲宽度来实现对电压或功率的调节。

在许多电子设备中，PWM被广泛应用于电源控制、电机驱动、LED调光等方面。

本文将介绍PWM的工作原理及其在实际应用中的一些特点。

首先，我们来了解一下PWM的基本原理。

PWM信号由一个周期性的方波和一个变化的占空比组成。

方波的周期决定了信号的频率，而占空比则决定了信号的幅值。

通过改变占空比，可以实现对输出信号的调节，从而控制电压或功率的变化。

在实际应用中，PWM信号通常由微控制器或专用的PWM控制器产生。

这些控制器可以根据输入信号的大小，动态地调整PWM信号的占空比，从而实现对输出信号的精确控制。

这种方式不仅效率高，而且可以灵活地适应不同的控制需求。

除了电源控制和电机驱动，PWM还被广泛应用于LED调光。

LED作为一种高效、节能的照明设备，通过PWM调光可以实现对亮度的精确控制。

通过改变PWM信号的占空比，可以实现LED的无级调光，满足不同场合的照明需求。

此外，PWM还可以用于数字模拟转换（DAC）和数字信号处理（DSP）等领域。

在DAC中，PWM信号可以通过低通滤波器转换为模拟信号，实现数字到模拟的转换。

在DSP中，PWM信号可以通过频率变换和相位调节等方式，实现对数字信号的处理和调制。

总的来说，PWM作为一种高效、灵活的调制技术，在电子领域有着广泛的应用前景。

通过对PWM的深入理解和熟练运用，可以实现对电压、功率、亮度等信号的精确控制，满足不同场合的应用需求。

希望本文对PWM的工作原理有所帮助，谢谢阅读！。

简述PWM波的原理
PWM波全称为脉宽调制波，其原理是通过改变信号的占空比来控制信号的大小，从而达到控制电机、LED灯等电子元器件的目的。

PWM波通常是以一个固定的频率（如1kHz）输出，在每个周期内根据所需要的信号大小和周期时间来确定高电平和低电平的时间长度，以达到所需的平均电压值。

例如，当需要控制LED灯的亮度时，可以通过改变PWM信号的占空比来达到控制亮度的目的。

如果PWM信号的周期是1ms，而高电平的时间长度为0.5ms，则LED灯会在这1ms内以50%的亮度闪烁。

而如果高电平的时间长度增加到0.8ms，则LED灯会以80%的亮度闪烁。

因此，PWM波的原理实质上是通过调节信号的占空比来控制所控制元件的电流或电压大小，从而实现精确而有效的信号控制。

PWM原理2009-07-17 18:311、 PWM原理2、调制器设计思想3、具体实现设计一、 PWM（脉冲宽度调制Pulse Width Modulation）原理：脉冲宽度调制波通常由一列占空比不同的矩形脉冲构成，其占空比与信号的瞬时采样值成比例。

图1所示为脉冲宽度调制系统的原理框图和波形图。

该系统有一个比较器和一个周期为Ts的锯齿波发生器组成。

语音信号如果大于锯齿波信号，比较器输出正常数A，否则输出0。

因此，从图1中可以看出，比较器输出一列下降沿调制的脉冲宽度调制波。

通过图1b的分析可以看出，生成的矩形脉冲的宽度取决于脉冲下降沿时刻t k时的语音信号幅度值。

因而，采样值之间的时间间隔是非均匀的。

在系统的输入端插入一个采样保持电路可以得到均匀的采样信号，但是对于实际中tk-kTs<<Ts的情况，均匀采样和非均匀采样差异非常小。

如果假定采样为均匀采样，第k个矩形脉冲可以表示为：（1）其中，x{t}是离散化的语音信号；Ts是采样周期；是未调制宽度；m是调制指数。

然而，如果对矩形脉冲作如下近似：脉冲幅度为A，中心在t = k Ts处，在相邻脉冲间变化缓慢，则脉冲宽度调制波x(t)可以表示为：p（2）其中，。

无需作频谱分析，由式（2）可以看出脉冲宽度信号由语音信号x(t)加上一个直流成分以及相位调制波构成。

当时，相位调制部分引起的信号交迭可以忽略，因此，脉冲宽度调制波可以直接通过低通滤波器进行解调。

二、数字脉冲宽度调制器的实现：实现数字脉冲宽度调制器的基本思想参看图2。

图中，在时钟脉冲的作用下，循环计数器的5位输出逐次增大。

5位数字调制信号用一个寄存器来控制，不断于循环计数器的输出进行比较，当调制信号大于循环计数器的输出时，比较器输出高电平，否则输出低电平。

循环计数器循环一个周期后，向寄存器发出一个使能信号EN，寄存器送入下一组数据。

在每一个计数器计数周期，由于输入的调制信号的大小不同，比较器输出端输出的高电平个数不一样，因而产生出占空比不同的脉冲宽度调制波。

pwm原理PWM（脉冲宽度调制Pulse Width Modulation）原理：脉冲宽度调制波通常由一列占空比不同的矩形脉冲构成，其占空比与信号的瞬时采样值成比例。

在PWM电路中，载频fc与调制信号频率FR的比值称为载波比，即n = fc / FR。

根据载波与调制信号波的同步，PWM逆变电路有两种控制方式:异步调制和同步调制。

1. 异步调制当载波比n不是3的整数倍时，载波与调制信号波之间存在异步调制。

如果FC = 10fr，载波比n = 10，而不是3的倍数。

在异步调制控制方式中，FC通常是固定的，而逆变器输出电压的频率是通过改变FR的大小来调节的，因此载流子比n随时都在变化，难以同步。

异步调制控制方式的特点如下①控制相对简单;②在半个周期的调制信号,输出脉冲的数量不是固定的,脉冲阶段是不固定的,积极的和消极的半周期脉冲是不对称的,和前后脉冲半周期也不对称,所以输出波形偏离正弦波;③载波比n越大,脉冲的PWM波形调制周期的一半,越少的影响不对称正负半周期和季度周期脉冲前后半周期,并输出波形越接近正弦波。

因此，在采用异步调制控制方式时，应尽量增加载频fc以减少不对称的影响，输出波形更接近正弦波。

2. 同步调制在三相逆变电路中，当载波比n为3的整数倍时，载波与调制信号波可以同步调制。

在同步调制控制模式下，通常保持载波比n不变。

为了提高逆变器输出电压的频率，必须同时提高FC和fr，以保持载波比n不变和同步调制不变。

同步调制控制方式的特点如下①控制相对复杂,通常是采用微电脑控制;②半周期的调制信号,输出脉冲的数量是固定的,和脉冲阶段也是固定的。

输出波形等于正弦。
