自锁、互锁和联锁是机械和电气控制系统中常用的术语，在汽车、飞机、机床、电机和机器人等领域广泛应用，用于描述电路或机械结构的运行方式，以下是它们的定义：
1.自锁：是一种机械或电气控制机制，通过利用一个锁定机构或锁定元件，使设备或机构在某个位置或状态下保持锁定状态，即使操作人员已经松开了控制开关或释放了锁定机构。
自锁机制通常用于保持设备的位置、速度或力，以提高系统的稳定性和可靠性。
2.互锁：是一种保护机制，通过在两个或多个电路或机构之间建立相互制约的关系，以防止同时接通或同时断开。
互锁通常用于避免同时操作多个电路或机构，以避免潜在的危险或损坏设备的情况。
3.联锁：是一种保护机制，通过在多个设备或机构之间建立相互制约的关系，以确保它们在特定的条件下才能同时运行或同时操作。
联锁通常用于避免设备之间的冲突、保证安全和防止损坏设备的情况。
任务三联锁基本概念认知•任务目标1、理解联锁的概念；2、掌握道岔和进路的种类及划分；3、掌握联锁的基本内容及技术条件。
•任务实施一、联锁概念进路由道岔的位置所决定，在进路的入口处设有信号机进行防护。
所谓建立进路，就是把进路上的道岔扳到进路所要求的位置上，然后再将该进路的防护信号机开放。
若道岔位置不正确，则不准信号机开放。
但一旦信号机开放后就不准许进路上的道岔再变换位置，直至信号机关闭或列车、车列越过道岔为止。
联锁：为了保证列车在车站范围内的运行安全，进路、道岔和信号机之间存在的这种互相制约的关系称为联锁。
二、道岔1、道岔的定反位每组道岔都有两个位置：定位和反位。
道岔定位：指道岔经常开通的位置。
道岔反位：指排列进路时临时改变的位置。
2、联动道岔联动道岔：排列进路时，几组道岔要定位都要在定位，要反位则都要在反位。
渡线两端的道岔，例如举例站场的1号和3号道岔，1号定位时3号必须在定位，1号反位时3号也必须在反位，即1号道岔和3号道岔是联动道岔，记为1/3号，它们必须同时转换，否则不能保证安全。
3、防护道岔和带动道岔防护道岔：为了防止侧面冲突，有时需要将不在所排进路上的道岔处于防护位置并予以锁闭。
图1-1防护道岔如图1,排列D4至D8的进路，虽然2号道岔不在该进路上，仍要求2号道岔锁闭在反位。
为的是防止2号道岔在定位时，一旦上行列车在长大下坡道运行失控冒进下行进站信号机，在6号道岔处造成侧面冲突。
将2号道岔锁在反位，失控列车进入2号道岔侧向不会造成侧面冲突。
带动道岔：为了提高作业效率，排列进路时把某些不在进路上的道岔带动至规定位置并对其锁闭。
图1-2带动道岔如图2,排列X行至II G的接车进路，如果把5/7号道岔处于定位，X D至3G可以平行作业。
所以，为了提高行车效率，排列经1/3号道岔反位进路时，要求5/7号道岔被带动到定位；如果5/7号道岔不能被带动到定位，即5/7号道岔反位锁闭，也不影响X行至II G的接车进路。
铁路信号工联锁技术学习铁路信号工联锁技术指的是一种铁路信号系统，用来保证列车的正常行驶和安全，也是列车在铁路上行驶的重要保障之一。
联锁技术主要是指车站内各种信号设备、道岔设备和进路设备之间的互锁联动。
本文将介绍联锁技术的基本概念，并探讨其在铁路和机车信号系统中的应用。
联锁技术的基本概念联锁技术是由信号系统中各种设备和元件之间，通过相互连接和相互制约的一系列信号安排控制，形成一种信号关系，使得控制信号能够向被控制信号传递或被阻止。
联锁技术是实现安全控制的重要技术手段。
联锁技术分为电气联锁和机械联锁两种。
在电气联锁中，各种信号设备由电信号传递，控制信号通信快速，操作方便，常用于车站内信号控制。
而机械联锁则是通过机械连接，进行互锁关联。
相对于电气联锁，机械联锁操作简单，但具有易损性和不适应复杂线路的缺点。
联锁技术是防范人为疏忽和错误的重要手段。
各种信号与设备之间的联锁关系实现了安全逐级递进控制，确保列车驶过铁路设备、站台和路段时，各设备的动作是连贯正确的，从而保障了列车的安全运行和旅客和工作人员的生命财产安全。
联锁技术在铁路信号系统中的应用铁路信号系统是铁路交通保障的关键部分之一，其安全可靠性直接关系到旅客出行安全和铁路运输的顺畅。
联锁技术在铁路信号系统中应用广泛，主要包括道岔联锁和信号联锁两种类型。
道岔联锁道岔联锁指的是铁路信号系统运行中对道岔的联锁控制，主要有列车位置报告、道岔识别、列车新进路检点和信号开通等控制要求。
道岔联锁用来保证道岔安全可靠，防止由于过站作业等失误，导致列车正面相撞的危险。
道岔联锁要求将信号设备和道岔设备之间进行联锁，并要求其联锁方式符合列车运行的安全要求。
对于多线交汇处、特殊区段和转向到工矿企业的线路，道岔联锁显得尤为重要。
信号联锁信号联锁是指铁路信号系统中信号设备之间通过接点的开闭所形成的联锁关系，确保信号的运行顺序、列车进路的安全性、车间发布命令的正确性等。
信号联锁主要负责在列车运行中，保证信号设备的正常运行，以避免列车与其他设备之间的冲突。
联锁知识点总结联锁是指在两个或多个系统之间建立联系和协调，使得它们之间的运行状态相互影响。
在实际应用中，联锁系统是一种非常重要的控制技术，它可以确保系统在运行过程中安全可靠地工作，避免发生事故和故障。
联锁在许多领域都有着广泛的应用，例如交通运输、工业生产、电力系统等。
本文将对联锁的基本概念、分类、原理和应用进行总结和介绍。
一、联锁的基本概念联锁是指在两个或多个系统之间建立联系和协调，使得它们之间的运行状态相互影响。
通常情况下，联锁系统由传感器、执行器和控制器组成。
传感器用于检测系统的运行状态，执行器用于控制系统的操作，控制器用于对传感器和执行器进行监控和控制。
联锁系统的基本目标是确保系统在运行过程中安全可靠地工作。
它可以防止不同系统之间的冲突和干涉，避免发生事故和故障。
通过联锁技术，可以实现系统的自动化控制和运行，提高系统的可靠性和安全性。
二、联锁的分类根据联锁系统的功能和应用范围，可以将联锁分为各种不同的类型。
常见的联锁类型包括机械联锁、电气联锁、液压联锁等。
1. 机械联锁机械联锁是指通过机械装置来实现不同系统之间的协调和关联。
例如，在列车的行车系统中，通过设置轨道道岔和信号机等机械装置，可以实现列车的交会、分流和停车等操作。
2. 电气联锁电气联锁是指通过电气设备来实现不同系统之间的协调和关联。
例如，在列车的信号系统中，通过设置信号灯、继电器和控制器等电气装置，可以实现列车的运行、停车和调度等操作。
3. 液压联锁液压联锁是指通过液压系统来实现不同系统之间的协调和关联。
例如，在工业生产中的液压控制系统中，通过设置液压阀门、油泵和油管等液压装置，可以实现机械设备的运行和操作控制。
除了上述常见的联锁类型，还有一些其他特殊的联锁类型，如光电联锁、激光联锁、红外联锁等。
这些联锁类型都是根据不同系统的特点和需求而设计的，具有各自特定的应用范围和功能特点。
三、联锁的原理联锁系统的实现原理通常包括检测、判断和控制三个基本环节。

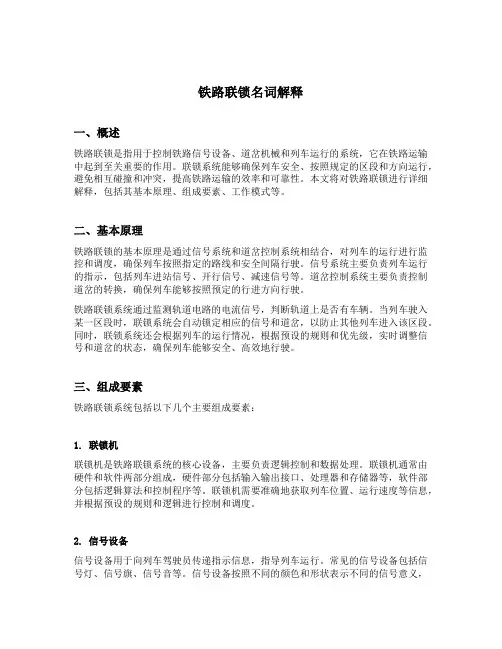

铁路联锁名词解释一、概述铁路联锁是指用于控制铁路信号设备、道岔机械和列车运行的系统，它在铁路运输中起到至关重要的作用。
联锁系统能够确保列车安全、按照规定的区段和方向运行，避免相互碰撞和冲突，提高铁路运输的效率和可靠性。
本文将对铁路联锁进行详细解释，包括其基本原理、组成要素、工作模式等。
二、基本原理铁路联锁的基本原理是通过信号系统和道岔控制系统相结合，对列车的运行进行监控和调度，确保列车按照指定的路线和安全间隔行驶。
信号系统主要负责列车运行的指示，包括列车进站信号、开行信号、减速信号等。
道岔控制系统主要负责控制道岔的转换，确保列车能够按照预定的行进方向行驶。
铁路联锁系统通过监测轨道电路的电流信号，判断轨道上是否有车辆。
当列车驶入某一区段时，联锁系统会自动锁定相应的信号和道岔，以防止其他列车进入该区段。
同时，联锁系统还会根据列车的运行情况，根据预设的规则和优先级，实时调整信号和道岔的状态，确保列车能够安全、高效地行驶。
三、组成要素铁路联锁系统包括以下几个主要组成要素：1. 联锁机联锁机是铁路联锁系统的核心设备，主要负责逻辑控制和数据处理。
联锁机通常由硬件和软件两部分组成，硬件部分包括输入输出接口、处理器和存储器等，软件部分包括逻辑算法和控制程序等。
联锁机需要准确地获取列车位置、运行速度等信息，并根据预设的规则和逻辑进行控制和调度。
2. 信号设备信号设备用于向列车驾驶员传递指示信息，指导列车运行。
常见的信号设备包括信号灯、信号旗、信号音等。
信号设备按照不同的颜色和形状表示不同的信号意义，例如，绿色表示允许行驶，红色表示停车。
信号设备通过电气或机械方式与联锁机相连，接受联锁机的指令进行控制。
3. 道岔机械道岔是铁路上用于切换不同行车线的装置，用于实现列车的分流和转向。
道岔机械通过电动、气动等方式控制道岔的转向，确保列车能够顺利通过。
联锁系统负责监控道岔的状态，并根据列车的运行情况和预设的行车方案，控制道岔的转换。

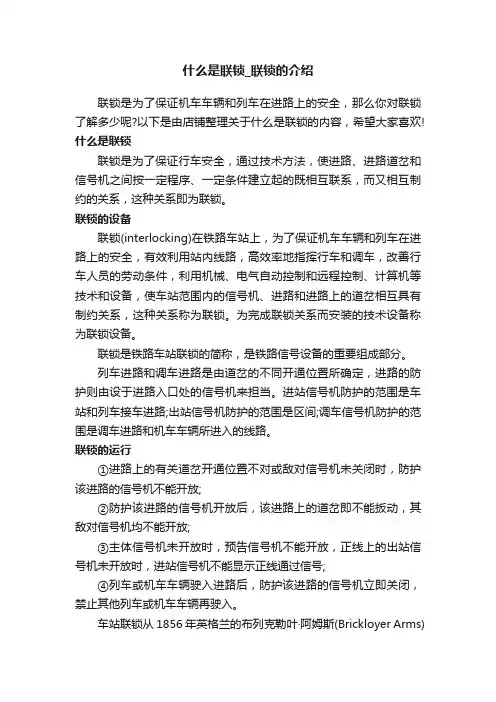

什么是联锁_联锁的介绍联锁是为了保证机车车辆和列车在进路上的安全，那么你对联锁了解多少呢?以下是由店铺整理关于什么是联锁的内容，希望大家喜欢! 什么是联锁联锁是为了保证行车安全，通过技术方法，使进路、进路道岔和信号机之间按一定程序、一定条件建立起的既相互联系，而又相互制约的关系，这种关系即为联锁。
联锁的设备联锁(interlocking)在铁路车站上，为了保证机车车辆和列车在进路上的安全，有效利用站内线路，高效率地指挥行车和调车，改善行车人员的劳动条件，利用机械、电气自动控制和远程控制、计算机等技术和设备，使车站范围内的信号机、进路和进路上的道岔相互具有制约关系，这种关系称为联锁。
为完成联锁关系而安装的技术设备称为联锁设备。
联锁是铁路车站联锁的简称，是铁路信号设备的重要组成部分。
列车进路和调车进路是由道岔的不同开通位置所确定，进路的防护则由设于进路入口处的信号机来担当。
进站信号机防护的范围是车站和列车接车进路;出站信号机防护的范围是区间;调车信号机防护的范围是调车进路和机车车辆所进入的线路。
联锁的运行①进路上的有关道岔开通位置不对或敌对信号机未关闭时，防护该进路的信号机不能开放;②防护该进路的信号机开放后，该进路上的道岔即不能扳动，其敌对信号机均不能开放;③主体信号机未开放时，预告信号机不能开放，正线上的出站信号机未开放时，进站信号机不能显示正线通过信号;④列车或机车车辆驶入进路后，防护该进路的信号机立即关闭，禁止其他列车或机车车辆再驶入。
车站联锁从1856年英格兰的布列克勒叶·阿姆斯(Brickloyer Arms)车站装设由萨克斯倍(Sax by)首创的萨式联锁机开始，至今已有100多年的历史，经历了机械联锁、电机联锁、电气联锁、电气集中联锁、计算机联锁的发展过程。
随科学技术的进步，旧的联锁设备不断被安全可靠性更高、操纵和维护更简单、技术更先进的联锁设备代替。
从发展角度看，计算机联锁是发展的方向;从经济角度看，电气集中联锁在相当长的一段时间内仍被广泛采用。
