手动变速箱的结构及工作原理

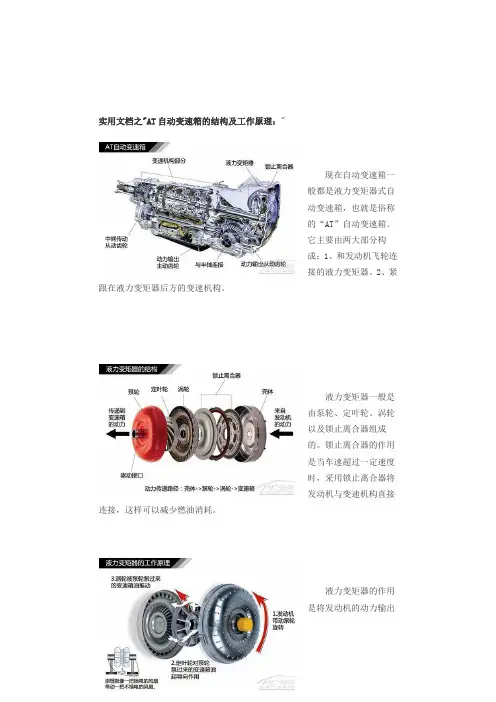

实用文档之"AT自动变速箱的结构及工作原理："

现在自动变速箱一般都是液力变矩器式自动变速箱，也就是俗称的“AT”自动变速箱。它主要由两大部分构成：1、和发动机飞轮连接的液力变矩器。2、紧跟在液力变矩器后方的变速机构。

液力变矩器一般是由泵轮、定叶轮、涡轮以及锁止离合器组成的。锁止离合器的作用是当车速超过一定速度时，采用锁止离合器将发动机与变速机构直接连接，这样可以减少燃油消耗。

液力变矩器的作用是将发动机的动力输出传递到变速机构。它里面充满了传动油，当与动力输入轴相连接的泵轮转动时，它会通过传动油带动与输出轴相连的涡轮一起转动，从而将发动机动力传递出去。其原理就像一把插电的风扇能够带动一把不插电的风扇的叶片转动一样。

AT自动变速箱每个档位都由一组离合片控制，从而实现变速功能。现在的AT自动变速箱采用电磁阀对离合片进行控制，使得系统更简单，可靠性更好。AT自动变速箱的传动齿轮和手动变速箱的传动齿轮并不相同。AT自动变速箱采用的是行星齿轮组实现扭矩的转换。

AT自动变速箱的换挡控制方式如上图所示。变速箱控制电脑通过电信号控制电磁阀的动作，从而改变变速箱油在阀体油道的走向。当作用在多片式离合片上的油压达到致动压力时，多片式离合片接合从而促使相应的行星齿轮组输出动力。

行星齿轮组包括行星架、齿圈以及太阳轮。当上面提到的三个部件中的一个被固定后，动力便会在其他两个部件之间传递。

手动挡变速箱工作原理

手动挡变速箱工作原理是通过操纵离合器和换档杆来实现不同传动比的变换，从而使发动机的输出功率转变为合适的扭矩和速度输出。

手动挡变速箱主要由以下几个部件组成：

1. 齿轮系统：手动挡变速箱内部有多个齿轮，每个齿轮都有不同的齿数和直径。通过齿轮的组合和咬合，可以改变传递动力的传动比。低速齿轮组合提供更大的扭矩输出，而高速齿轮组合提供更高的速度输出。

2. 离合器：离合器是连接发动机和变速箱的关键部件。当离合器分离时，发动机的动力不会传递到变速箱，而当离合器接合时，发动机的动力就传递到变速箱。这样就可以控制变速器齿轮的换档时机。

3. 换档机构：换档机构一般由换挡杆和选择叉等部件组成。当驾驶员操作换挡杆时，选择叉会将相关齿轮移动到适当的位置，以实现不同的传动比。

手动挡变速箱的工作原理如下：

1. 空挡：换档杆位于空挡时，离合器被踩下，发动机的动力不会传递到变速箱，车辆处于自由滑行状态。

2. 一挡：当驾驶员抬起离合器并加速时，换档杆移动到一挡位置，选择叉将齿轮进行咬合。此时，离合器完全接合，发动机的动力会传递到一挡齿轮组合，车辆开始动力传输。

3. 换挡：随着速度的增加，驾驶员可以改变换档杆的位置，让选择叉将齿轮组合换到合适的位置，以实现不同的传动比。在换挡的瞬间，离合器被踩下，以断开发动机与齿轮组合之间的连接，实现换档。

4. 倒挡：在倒车时，驾驶员将挡杆置于倒挡位置，选择叉将齿轮组合换到倒挡齿轮组合。离合器被踩下时，车辆可以以相反方向行驶。

通过掌握离合器和换挡杆操作的技巧，驾驶员可以根据道路条件和车辆速度来选择合适的传动比，以实现经济、平稳和高效的行驶。

手动挡变速箱at工作原理

手动挡变速箱（MT）是一种机械传动系统，用于控制发动机输出功率的传递到车辆驱动轮上。它由多个齿轮和离合器组成，通过操作离合器和换档杆，驾驶员可以改变车辆的速度和扭矩。

工作原理如下：

1. 离合器：离合器的作用是将发动机和变速箱分离或连接起来。当离合器踏板松开时，离合器压盘压紧离合器片使其紧密连接，将发动机的动力输出传递给变速箱。当离合器踏板踩下时，离合器压盘松开，离合器片分离，使发动机与变速箱分离，不再传递动力。

2. 换挡杆：换档杆用于控制齿轮的选择。换挡杆通常位于车辆中央控制台或驾驶员一侧。根据车辆速度和转向要求，驾驶员手动移动换挡杆，将齿轮从一种速比（档位）改变到另一种。

3. 齿轮：变速箱中有多个齿轮，每个齿轮都有不同的直径和齿数。较小的齿轮转速较高，提供更高的转矩，适用于低速行驶或起步。较大的齿轮转速较低，提供较高的速度，适用于高速行驶。换档时，换挡杆的位置会改变齿轮的连接，将发动机的动力传递给合适的齿轮。

4. 破碎器：破碎器是一个装置，允许齿轮从一种速比平滑地转变到另一种速比。在换挡过程中，破碎器通过使两个齿轮之间的转速差最小，减小了换挡时的冲击和损坏。

总之，手动挡变速箱的工作原理是通过操作离合器和换挡杆来选择合适的齿轮以实现车辆的加速、减速和改变方向。驾驶员通过踩离合器、移动换挡杆和控制油门，能够从发动机中最大限度地利用动力输出，使车辆以最佳性能行驶。

1 变速箱的基本工作原理

一、变速箱的作用

发动机的物理特性决定了变速箱的存在。首先，任何发动机都有其峰值转速；其次，发动机最大功率及最大扭矩在一定的转速区出现。比如，发动机最大功率出现在5500转。变速箱可以在汽车行驶过程中在发动机和车轮之间产生不同的变速比，换档可以使得发动机工作在其最佳的动力性能状态下。理想情况下，变速箱应具有灵活的变速比。无级变速箱（CVT）就具有这种特性，可以较好的发挥发动机的动力性能。

二、CVT 无级变速箱有着连续的变速比。其一直因为价格、尺寸及可*性的关系而没有大量装备汽车。现在，改进的设计使得CVT的使用已比较普遍。

2

变速箱通过离合器与发动机相连，这样，变速箱的输入轴就可以和发动机达到同步转速 奔驰C级Sport Coupe 6速手动变速箱。一个5档的变速箱提供5种不同的变速比，在输入轴和输出轴间产生转速差。见下表：

三、简单的变速箱模型 为了更好的理解变速箱的工作原理，下面让我们先来看一个2档变速箱的简单模型，看看各部分之间是如何配合的：

3

输入轴（绿色）通过离合器和发动机相连，轴和上面的齿轮是一个部件。轴和齿轮（红色）叫做中间轴。它们一起旋转。轴（绿色）旋转通过啮合的齿轮带动中间轴的旋转，这时，中间轴就可以传输发动机的动力了。 轴（黄色）是一个花键轴，直接和驱动轴相连，通过差速器来驱动汽车。车轮转动会带着花键轴一起转动。 齿轮（蓝色）在花键轴上自由转动。在发动机停止，但车辆仍在运动中时，齿轮（蓝色）和中间轴都在静止状态，而花键轴依然随车轮转动。齿轮（蓝色）和花键轴是由套筒来连接的，套筒可以随着花键轴转动，同时也可以在花键轴上左右自由滑动来啮合齿轮（蓝色）。 1档挂进1档时，套筒就和右边的齿轮（蓝色）啮合。见下图：

4 如图所示，输入轴（绿色）带动中间轴，中间轴带动右边的齿轮（蓝色），齿轮通过套筒和花键轴相连，传递能量至驱动轴上。在这同时，左边的齿轮（蓝色）也在旋转，但由于没有和套筒啮合，所以它不对花键轴产生影响 当套筒在两个齿轮中间时（第一张图所示），变速箱在空挡位置。两个齿轮都在花键轴上自由转动，速度是由中间轴上的齿轮和齿轮（蓝色）间的变速比决定的。
