手动变速器的结构和工作原理

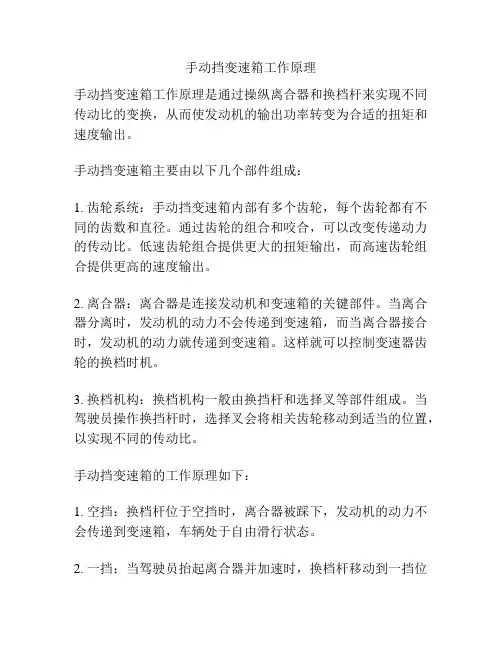

手动挡变速箱工作原理

手动挡变速箱工作原理是通过操纵离合器和换档杆来实现不同传动比的变换，从而使发动机的输出功率转变为合适的扭矩和速度输出。

手动挡变速箱主要由以下几个部件组成：

1. 齿轮系统：手动挡变速箱内部有多个齿轮，每个齿轮都有不同的齿数和直径。通过齿轮的组合和咬合，可以改变传递动力的传动比。低速齿轮组合提供更大的扭矩输出，而高速齿轮组合提供更高的速度输出。

2. 离合器：离合器是连接发动机和变速箱的关键部件。当离合器分离时，发动机的动力不会传递到变速箱，而当离合器接合时，发动机的动力就传递到变速箱。这样就可以控制变速器齿轮的换档时机。

3. 换档机构：换档机构一般由换挡杆和选择叉等部件组成。当驾驶员操作换挡杆时，选择叉会将相关齿轮移动到适当的位置，以实现不同的传动比。

手动挡变速箱的工作原理如下：

1. 空挡：换档杆位于空挡时，离合器被踩下，发动机的动力不会传递到变速箱，车辆处于自由滑行状态。

2. 一挡：当驾驶员抬起离合器并加速时，换档杆移动到一挡位置，选择叉将齿轮进行咬合。此时，离合器完全接合，发动机的动力会传递到一挡齿轮组合，车辆开始动力传输。

3. 换挡：随着速度的增加，驾驶员可以改变换档杆的位置，让选择叉将齿轮组合换到合适的位置，以实现不同的传动比。在换挡的瞬间，离合器被踩下，以断开发动机与齿轮组合之间的连接，实现换档。

4. 倒挡：在倒车时，驾驶员将挡杆置于倒挡位置，选择叉将齿轮组合换到倒挡齿轮组合。离合器被踩下时，车辆可以以相反方向行驶。

通过掌握离合器和换挡杆操作的技巧，驾驶员可以根据道路条件和车辆速度来选择合适的传动比，以实现经济、平稳和高效的行驶。

WORD完美格式

专业知识编辑整理 锁机构的作用是：防止自动换档和自动脱档的作用

互锁机构的作用是：防止同时挂入两个档。

自锁，是在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的控制。

如把常开辅助触点与启动的电动开关并联，这样，当启动按钮按下，接触器动作，辅助触电闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。一般来说，在启动按钮和辅助按钮并联之外，还要在串联一个按钮，起停止作用。点动开关中作启动用的选择常开触点，做停止用的选常闭触点。

互锁，说得是几个回路之间，利用某一回路的辅助触点，去控制对方的线圈回路，进行状态保持或功能限制。一般对象是对其他回路的控制。

联锁，就是设定的条件没有满足,或内外部触发条件变化引起相关联的电气、工艺控制设备工作状态、控制方式的改变。

“在一个回路中，即有自锁又有互锁的就叫做“联锁””

锁止装置包括自锁、互锁和倒档锁。 WORD完美格式

专业知识编辑整理 l.自锁装置

l)结构：多数变速器的自锁装置由钢球l和弹簧2组成(图10-20)。在变速器盖6前端凸起部位钻有三个深孔，位于三根拨叉轴3的上方。每根拨叉轴对着钢球l的一面有三个凹槽(槽的深度小于钢球半径)，中间的凹槽为空档定位，中间凹槽至两侧凹槽的距离等于滑动齿轮(或接合套)由空档换入相应档(保证全齿长啮合)的距离。

2)工作：自锁钢球被自锁弹簧压入拨叉轴的相应凹槽内，起到锁止档位的作用，防止自动换档和自动脱档。换档时，驾驶员施加于拨叉轴上的轴向力克服弹簧与钢球的自锁力时，钢球便克服弹簧的预压力而升起，拨叉轴移动，当钢球与另一凹槽处对正时，钢球又被压入凹槽内，此动作传到操纵杆上，使驾驶员具有“手感”。

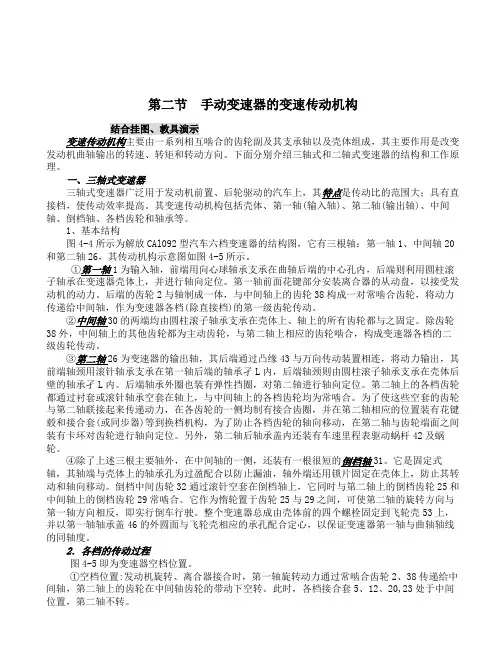

第二节 手动变速器的变速传动机构

结合挂图、教具演示

变速传动机构主要由一系列相互啮合的齿轮副及其支承轴以及壳体组成，其主要作用是改变发动机曲轴输出的转速、转矩和转动方向。下面分别介绍三轴式和二轴式变速器的结构和工作原理。

一、三轴式变速器

三轴式变速器广泛用于发动机前置、后轮驱动的汽车上，其特点是传动比的范围大；具有直接档，使传动效率提高。其变速传动机构包括壳体、第一轴(输入轴)、第二轴(输出轴)、中间轴、倒档轴、各档齿轮和轴承等。

1、基本结构

图4-4所示为解放CAl092型汽车六档变速器的结构图，它有三根轴：第一轴1、中间轴20和第二轴26，其传动机构示意图如图4-5所示。

①第一轴1为输入轴，前端用向心球轴承支承在曲轴后端的中心孔内，后端则利用圆柱滚子轴承在变速器壳体上，并进行轴向定位。第一轴前面花键部分安装离合器的从动盘，以接受发动机的动力。后端的齿轮2与轴制成一体，与中间轴上的齿轮38构成一对常啮合齿轮，将动力传递给中间轴，作为变速器各档(除直接档)的第一级齿轮传动。

②中间轴30的两端均由圆柱滚子轴承支承在壳体上、轴上的所有齿轮都与之固定。除齿轮38外，中间轴上的其他齿轮都为主动齿轮，与第二轴上相应的齿轮啮合，构成变速器各档的二级齿轮传动。

③第二轴26为变速器的输出轴，其后端通过凸缘43与万向传动装置相连，将动力输出，其前端轴颈用滚针轴承支承在第一轴后端的轴承孑L内，后端轴颈则由圆柱滚子轴承支承在壳体后壁的轴承孑L内。后端轴承外圈也装有弹性挡圈，对第二轴进行轴向定位。第二轴上的各档齿轮都通过衬套或滚针轴承空套在轴上，与中间轴上的各档齿轮均为常啮合。为了使这些空套的齿轮与第二轴联接起来传递动力，在各齿轮的一侧均制有接合齿圈，并在第二轴相应的位置装有花键毂和接合套(或同步器)等到换档机构，为了防止各档齿轮的轴向移动，在第二轴与齿轮端面之间装有卡环对齿轮进行轴向定位。另外，第二轴后轴承盖内还装有车速里程表驱动蜗杆42及蜗轮。

手动变速器工作原理

2010年10月11日15:34QQ论坛Marshall Brain我要评论(1)

字号：T|T

同步器

由于变速器输入轴与输出轴以各自的速度旋转，变换档位时会存在一个"同步"问题。两个旋转速度不一样齿轮强行啮合必然会发生冲击碰撞，损坏齿轮。因此，旧式变速器的换档要采用"两脚离合"的方式，升档在空档位置停留片刻，减档要在空档位置加油门，以减少齿轮的转速差。但这个操作比较复杂，难以掌握精确。因此设计师创造出"同步器"，通过同步器使将要啮合的齿轮达到一致的转速而顺利啮合。

同步器有常压式，惯性式和自行增力式等种类。

目前全部同步式变速器上采用的是惯性同步器，它主要由接合套、同步锁环等组成，它的特点是依靠摩擦作用实现同步。

接合套、同步锁环和待接合齿轮的齿圈上均有倒角（锁止角），同步锁环的内锥面与待接合齿轮齿圈外锥面接触产生摩擦。锁止角与锥面在设计时已作了适当选择，锥面摩擦使得待啮合的齿套与齿圈迅速同步，同时又会产生一种锁止作用，防止齿轮在同步前进行啮合。

当同步锁环内锥面与待接合齿轮齿圈外锥面接触后，在摩擦力矩的作用下齿轮转速迅速降低（或升高）到与同步锁环转速相等，两者同步旋转，齿轮相对于同步锁环的转速为零，因而惯性力矩也同时消失，这时在作用力的推动下，接合套不受阻碍地与同步锁环齿圈接合，并进一步与待接合齿轮的齿圈接合而完成换档过程。

不同制造商生产的变速器和同步器的实现方式各不相同，但基本原理是一样的。

同步器的作用是，在与犬齿接触前，使轴环与齿轮发生有摩擦的接触。这样，在犬齿接合前，就可以使轴环和齿轮速度达到同步，如图所示：

转播到腾讯微博

同步器的作用是，在与犬齿接触前，使轴环与齿轮发生有摩擦的接触

蓝色齿轮上的锥体接合轴环中的锥形区域，锥体与轴环间的摩擦使轴环和齿轮同步。 轴环的外部随之滑动，使犬齿接合齿轮。
