手动挡变速箱工作原理

区 别

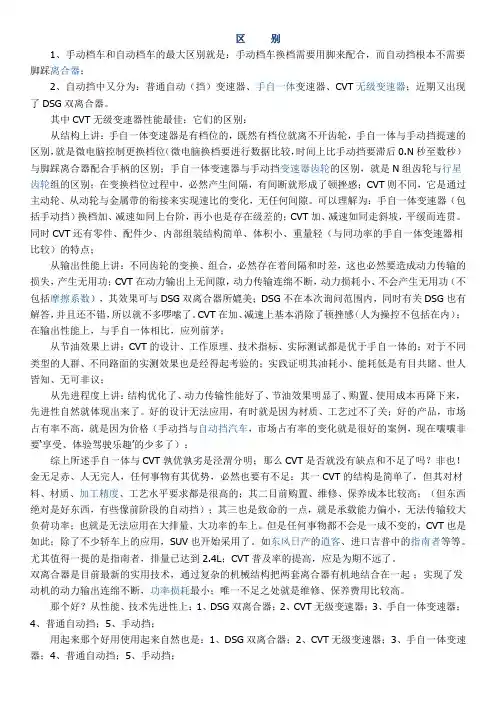

1、手动档车和自动档车的最大区别就是：手动档车换档需要用脚来配合，而自动挡根本不需要脚踩离合器；

2、自动挡中又分为：普通自动（挡）变速器、手自一体变速器、CVT无级变速器；近期又出现了DSG双离合器。

其中CVT无级变速器性能最佳；它们的区别：

从结构上讲：手自一体变速器是有档位的，既然有档位就离不开齿轮，手自一体与手动挡提速的区别，就是微电脑控制更换档位（微电脑换档要进行数据比较，时间上比手动挡要滞后0.N秒至数秒）与脚踩离合器配合手柄的区别；手自一体变速器与手动挡变速器齿轮的区别，就是N组齿轮与行星齿轮组的区别；在变换档位过程中，必然产生间隔，有间断就形成了顿挫感；CVT则不同，它是通过主动轮、从动轮与金属带的衔接来实现速比的变化，无任何间隙。可以理解为：手自一体变速器（包括手动挡）换档加、减速如同上台阶，再小也是存在级差的；CVT加、减速如同走斜坡，平缓而连贯。同时CVT还有零件、配件少、内部组装结构简单、体积小、重量轻（与同功率的手自一体变速器相比较）的特点；

从输出性能上讲：不同齿轮的变换、组合，必然存在着间隔和时差，这也必然要造成动力传输的损失，产生无用功；CVT在动力输出上无间隙，动力传输连绵不断，动力损耗小、不会产生无用功（不包括摩擦系数），其效果可与DSG双离合器所媲美；DSG不在本次询问范围内，同时有关DSG也有解答，并且还不错，所以就不多啰嗦了。CVT在加、减速上基本消除了顿挫感（人为操控不包括在内）；在输出性能上，与手自一体相比，应列前茅；

从节油效果上讲：CVT的设计、工作原理、技术指标、实际测试都是优于手自一体的；对于不同类型的人群、不同路面的实测效果也是经得起考验的；实践证明其油耗小、能耗低是有目共睹、世人皆知、无可非议；

从先进程度上讲：结构优化了、动力传输性能好了、节油效果明显了、购置、使用成本再降下来，先进性自然就体现出来了。好的设计无法应用，有时就是因为材质、工艺过不了关；好的产品，市场占有率不高，就是因为价格（手动挡与自动挡汽车，市场占有率的变化就是很好的案例，现在嚷嚷非要‘享受、体验驾驶乐趣’的少多了）；

DSG自动变速箱的结构及工作原理：

手动挡汽车在换挡时，离合器在分离和接合之间存在动力传递暂时中断的现象。这对于一般的民用车影响不大，但对于争分夺秒的赛车来说，会极大地影响成绩。双离合变速箱能够消除换挡时动力传递的中断现象，缩短换挡时间，同时换挡更加平顺。

上图是一个大众6速DSG双离合变速箱的工作原理图。两个离合器与变速箱装配在同一机构内，其中一个离合器（1）负责挂1、3、5和倒挡；另一个离合器（2）负责挂2、4、6挡。当驾驶员挂上1挡起步时，换挡拨叉同时挂上1挡和2挡，但离合器1结合，离合器2分离，动力通过1挡的齿轮输出动力，2挡齿轮空转。当驾驶员换到2挡时，换挡拨叉同时挂上2挡和3挡，离合器1分离的同时离合器2结合，动力通过2挡齿轮输出，3挡齿轮空转。其余各档位的切换方式均与此类似。这样就解决了换挡过程中动力传输中断的问题。

上图是一个大众7速DSG双离合变速箱的工作原理图，其工作原理与6速类似。离合器1负责控制1、3、5、7挡；离合器2负责控制2、4、6和倒档。

大众7速 大众7速DSG变速箱结构原理与工作分析

摘要

有级式变速箱有两种类型即手动变速箱和自动变速箱，手动挡操控时因需要踩踏离合 器改变齿轮的传动比后，经过半离合后才能完全结合显得复杂，但是车辆的反应比较迅速 直接，而自动挡则操控简单，反应略微有点迟滞，但换挡平顺。随着汽车工业的高速发展 及汽车新技术的不断进步，综合性能强劲的双离合变速箱问世了。双离合变速箱综合其优 点，成为变速箱发展史的又一个里程碑。本文首先介绍了双离合变速箱的来源发展，它的 优势与劣势及技术特点。浅谈了它未来的发展方向、讲述了大众 7速DSG变速箱的结构原

理，介绍了其构成。然后分析了变速箱各部分的工作状态，最后综合分析了整个变速箱的 换挡过程。结合实际针对大众 7速变速箱异响产生的原因及检修的过程做出了一些论述。 本文对大众7速双离合变速箱做了具体的分析及介绍，增加了对汽车新技术的了解，丰富 了专业知识，为今后的工作打下了良好的基础。

关键词：双离合；技术特点；结构原理；工作状态；异响检修目录

前言 .......................................... 1

第一章双离合变速箱的发展与优劣 ................................ 2

1.1双离合变速箱的发展史 ............................... 2

1.2双离合变速箱的优势与劣势 ............................... 3

第二章大众7速DSG双离合变速箱的结构原理 ......................... 3

2.1 7速变速箱的组成及与六速变速箱的比较 ...................... 3

2.2双离合的结构 .................................... 5

2.3齿轮传动机构 .................................. 5

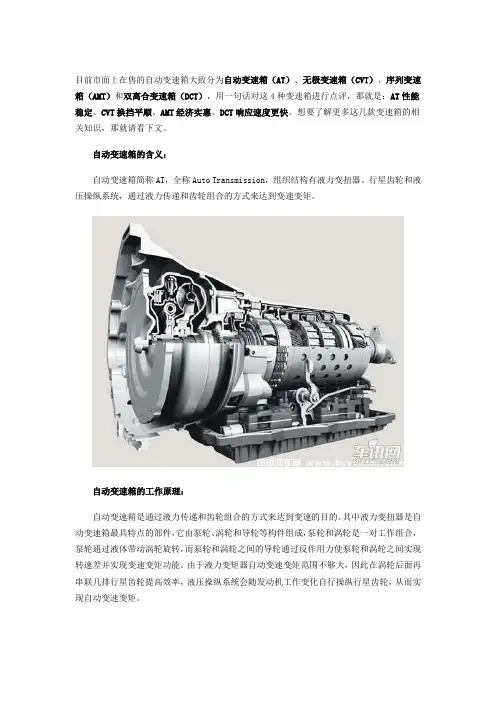

目前市面上在售的自动变速箱大致分为自动变速箱（AT）、无极变速箱（CVT）、序列变速箱（AMT）和双离合变速箱（DCT），用一句话对这4种变速箱进行点评，那就是：AT性能稳定、CVT换挡平顺、AMT经济实惠、DCT响应速度更快。想要了解更多这几款变速箱的相关知识，那就请看下文。

自动变速箱的含义：

自动变速箱简称AT，全称Auto Transmission，组织结构有液力变扭器、行星齿轮和液压操纵系统，通过液力传递和齿轮组合的方式来达到变速变矩。

自动变速箱的工作原理：

自动变速箱是通过液力传递和齿轮组合的方式来达到变速的目的。其中液力变扭器是自动变速箱最具特点的部件，它由泵轮、涡轮和导轮等构件组成，泵轮和涡轮是一对工作组合，泵轮通过液体带动涡轮旋转，而泵轮和涡轮之间的导轮通过反作用力使泵轮和涡轮之间实现转速差并实现变速变矩功能。由于液力变矩器自动变速变矩范围不够大，因此在涡轮后面再串联几排行星齿轮提高效率，液压操纵系统会随发动机工作变化自行操纵行星齿轮，从而实现自动变速变矩。

大众6速手速一体变速箱（爱信TF60-SN）

为了满足行驶过程中的多种需要（如泊车、倒车）等，自动变速箱还设有一些手动拨杆位置，像P挡（停泊）、R挡（后挡）、N挡（空挡）、D挡（前进）等。同时，为了提高自动变速箱的经济性和操控性，手自一体变速箱出现了，并且在操作上给予驾驶者更大的自由度，通过挡把上的加减挡或者方向盘上的换挡拨片来选择自己认为合适的挡位和换挡时机，从而大大提高了驾驶乐趣。

自动变速箱的优点：

1、自动变速箱最早出现的目的是为了省去手动挡变速箱频繁换挡的麻烦，提供给驾驶者轻松惬意的驾驶感受。

2、自动变速箱的技术相对来说较为成熟，性能表现也趋于稳定，应用范围也较为广泛。 PSA的4速手自一体变速箱（代号AL4）

自动变速箱的缺点：

1、自动变速箱的动力响应不够直接，从而导致它在“驾驶乐趣”方面稍显不足。
