压力管道焊接检查记录压力管道焊接检查记录简介压力管道是一种关键的工业设备，广泛应用于化工、石油化工、制药、食品、航空航天、电力、核电等领域。
压力管道的安全性直接关系到生产效益和工人的安全，因此，焊接是压力管道制造的关键环节。
在焊接过程中，必须严格控制焊接工艺参数和质量控制。
为了确保焊接接头的质量和安全可靠性，需要对焊接接头进行严格的检查和记录。
本文主要介绍压力管道焊接检查记录，包括对焊接接头进行的完整性检查、质量控制和报告生成等内容。
完整性检查焊接接头完整性是保证压力管道安全可靠运行的重要因素之一，因此，在焊接接头完成后，对其进行完整性检查是必要的。
完整性检查主要有以下几方面：1.外观检查：焊缝的外观应该是具有均匀光滑的表面，裂缝、破裂、崩缝、起泡或其他明显的缺陷都是不允许存在的。
2.尺寸检查：焊接接头应按照设计要求进行加工，因此，在完成焊接后，必须对其进行尺寸检查。
尺寸检查的主要目的是检查接头的尺寸是否符合设计标准。
3.无损检查：无损检查是除了视觉检查外，还需要使用其他非破坏性检测方法，如超声、X射线、涡流等方法，对接头进行检测，并记录检测的结果。
质量控制在焊接过程中，质量控制是非常重要的。
质量控制的主要目的是确保焊接接头的质量。
质量控制主要包括以下几个方面：1.焊接材料：焊接材料必须符合设计要求，包括焊丝、焊条等。
焊接材料的选择应根据设计要求和焊接接头的材料和环境条件进行选择。
2.焊接工艺参数：焊接工艺参数包括焊接温度、电流、电压、速度等参数。
焊接工艺参数必须被认真控制，以确保焊接接头的质量。
3.人员素质：焊接工人的操作素质，包括操作经验、技术水平、意识、责任心等因素都非常重要。
焊接工人必须将质量控制置于至高无上的地位，做到安全第一、质量第一。
报告生成完整性检查和质量控制完成后，需要对检查结果作出报告。
报告的生成应当包括以下几个方面：1.检测结果：报告需要清楚地记录焊接接头的检测结果。
2.异常情况：如果有任何异常情况，如缺陷、质量问题等，报告必须清楚地记录并作出相应的处理方法。
![[整理]3543-G402连接机器管道安装检查记录](https://uimg.taocdn.com/40f1c8b450e2524de4187e58.webp)

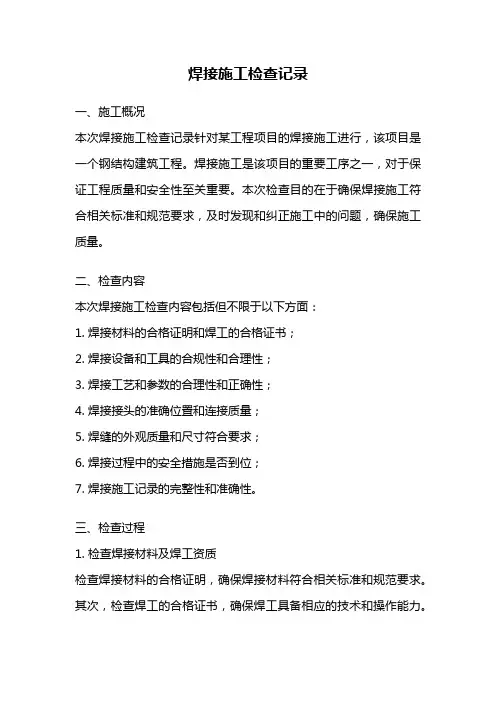

焊接施工检查记录一、施工概况本次焊接施工检查记录针对某工程项目的焊接施工进行，该项目是一个钢结构建筑工程。
焊接施工是该项目的重要工序之一，对于保证工程质量和安全性至关重要。
本次检查目的在于确保焊接施工符合相关标准和规范要求，及时发现和纠正施工中的问题，确保施工质量。
二、检查内容本次焊接施工检查内容包括但不限于以下方面：1. 焊接材料的合格证明和焊工的合格证书；2. 焊接设备和工具的合规性和合理性；3. 焊接工艺和参数的合理性和正确性；4. 焊接接头的准确位置和连接质量；5. 焊缝的外观质量和尺寸符合要求；6. 焊接过程中的安全措施是否到位；7. 焊接施工记录的完整性和准确性。
三、检查过程1. 检查焊接材料及焊工资质检查焊接材料的合格证明，确保焊接材料符合相关标准和规范要求。
其次，检查焊工的合格证书，确保焊工具备相应的技术和操作能力。
2. 检查焊接设备和工具检查焊接设备和工具是否符合安全要求，是否经过检测和维护，确保设备和工具的合规性和正常运行。
3. 检查焊接工艺和参数检查焊接工艺和参数是否符合设计要求，包括焊接方法、电流、电压、预热温度等参数是否正确设置。
4. 检查焊接接头和焊缝检查焊接接头的准确位置和连接质量，确保接头的位置符合设计要求，连接质量符合焊接标准。
同时，检查焊缝的外观质量和尺寸，确保焊缝的形状、宽度、高度等符合要求。
5. 检查焊接安全措施检查焊接过程中是否采取了必要的安全措施，如焊接区域的围挡、防护用品的佩戴、灭火器的配备等，确保焊接施工的安全性。
6. 检查焊接施工记录检查焊接施工记录的完整性和准确性，确保记录的内容包括焊接材料、焊工资质、焊接设备、工艺参数、焊接接头、焊缝质量等信息，并确保记录的真实性和可追溯性。
四、检查结果根据以上检查内容，本次焊接施工检查结果如下：1. 焊接材料和焊工的资质证明齐全，符合要求；2. 焊接设备和工具经过检测和维护，符合安全要求；3. 焊接工艺和参数正确设置，符合设计要求；4. 焊接接头的位置准确，连接质量良好；5. 焊缝的外观质量和尺寸符合要求；6. 焊接过程中的安全措施到位，保障焊接施工的安全性；7. 焊接施工记录完整准确，记录内容真实可追溯。
至管道/管件现场焊接（熔接）检查记录//焊接施工工艺方法为手工电弧焊，工艺流程：作业准备→电弧焊接（立焊）→焊缝检查，部分参数：焊缝平直度应小于管壁厚的1/4，咬边深度小于0.5mm专业监理工程师（建设单位项目技术负责人）：专业工长专业质检员施工班组长综合评价结论/备注符合设计及规范要求施工单位检测调试负责人监理（建设）单位施工单位制冷机房干管219×6.0V型/60°/2mm焊接连接合格制冷机房干管325×8.0V型/60°/2mm 焊接连接合格制冷机房干管273×8.0V型/60°/2mm 焊接连接合格 焊接（熔接）施工工艺方法及主要工艺参数选取说明：焊（熔）接缝位置/编号管道（管件）外径Φ×壁厚（mm）坡口形式/几何尺寸（°/mm）焊（熔）接缝形式焊（熔）接缝外观质量评定结果塑料电容焊/其他：焊条名称/型号/规格/材质碳钢焊条焊接（熔接）类别：电弧焊/氩弧焊/气焊/塑料热熔焊/检查日期年 月 日年 月 日测试计量器具（仪表、仪器）及其附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造 厂商/其他要素：管道系统（或管件）名称/管段编号/材质无缝钢管施工依据文件名称及编号《通风与空调工程施工质量验收规范》GB50243-2016最小/实际抽样数量全数质量验收依据文件名称及编号《通风与空调工程施工质量验收规范》GB50243-2016施工单位检验批编号GD-C5-712497分部/子分部/分项（系统/子系统）通风与空调/空调（冷、热）水系统施工部位制冷机房GD-C4-643单位（子单位）工程名称。
