超声的规范测量

产前超声检查技术规范为了规范产前超声检查和诊断技术，提⾼产前超声检查质量，根据《母婴保健法实施办法》和卫⽣部《产前诊断技术管理办法》，结合产前超声检查国际进展、国内现状以及实际情况，在⼴泛征询意见的基础上，现提出修改稿，修改稿主要增加了早孕超声筛查规范内容以及对产科超声检查医⽣的操作培训要求。

供各级医院在产前超声操作培训及检查时参考。

⼀、产前超声检查分级和定义（⼀）胎⼉⽣长测量超声：包括早期妊娠超声检查和中、晚期妊娠⼀般超声检查。

主要对胎⼉的⽣长发育进⾏⼤致评估，为产科临床提供⼀些有意义的诊断依据。

不涉及胎⼉畸形排查，除早期妊娠超声检查外，中、晚孕胎⼉⽣长测量超声不涉及孕母妇科情况排查。

（⼆）胎⼉产前筛查超声：指在妊娠 18~24 周内时对胎⼉进⾏系统的超声检查。

主要观察胎⼉重要器官的形态结构，以便发现胎⼉是否有致死或严重致残性畸形，包括卫⽣部要求排查的⽆脑⼉，脑膨出，开放性脊柱裂，单腔⼼、胸腹壁缺损伴内脏膨出和致死性软⾻发育不全 6 ⼤胎⼉致死性畸形。

有条件的孕妇应在孕 24 周前进⾏⼀次系统超声产前筛查，以便及时发现异常，有机会进⼀步检查明确诊断或对发现的异常有⼀个合理解释。

（三）胎⼉产前诊断超声：指在妊娠各期对胎⼉⽣长测量超声或筛查超声发现的问题进⼀步检查和分析，对胎⼉是否存在严重发育缺陷做出最终结论或合理解释。

胎⼉产前诊断超声需有严格的适应症，依循卫⽣部 2003 年颁布的《产前诊断技术管理办法》的要求，在有产前诊断资质的医疗单位，由资质的产前诊断⼈员双签名发布超声产前诊断报告。

（四）胎⼉针对性超声：指仅针对某⼀胎⼉脏器或某⼀系统进⾏超声检查，不涉及胎⼉其他器官检查。

1、在妊娠中、晚期孕妇，以往超声检查发现有⾮致命性胎⼉畸形或异常、腔室容积改变的随访等。

需注明检查脏器。

2、胎⼉⼼脏超声检查⼆、各级产前超声检查内容、标准和注意事项（⼀）胎⼉⽣长测量超声（1）检查内容：观察妊娠囊部位，是否多胎妊娠，评估孕周等。

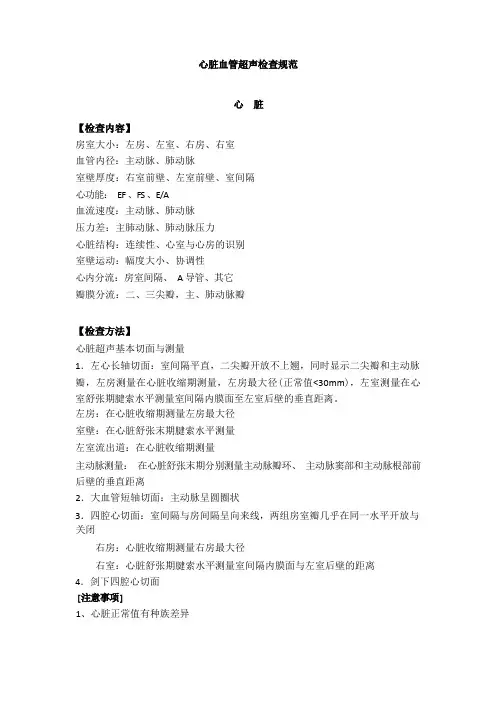

房室大小：左房、左室、右房、右室血管内径：主动脉、肺动脉室壁厚度：右室前壁、左室前壁、室间隔心功能：EF 、FS 、E/A血流速度：主动脉、肺动脉压力差：主肺动脉、肺动脉压力心脏结构：连续性、心室与心房的识别室壁运动：幅度大小、协调性心内分流：房室间隔、A 导管、其它瓣膜分流：二、三尖瓣，主、肺动脉瓣心脏超声基本切面与测量1．左心长轴切面：室间隔平直，二尖瓣开放不上翘，同时显示二尖瓣和主动脉瓣，左房测量在心脏收缩期测量，左房最大径(正常值<30mm)，左室测量在心室舒张期腱索水平测量室间隔内膜面至左室后壁的垂直距离。

左房：在心脏收缩期测量左房最大径室壁：在心脏舒张末期腱索水平测量左室流出道：在心脏收缩期测量主动脉测量：在心脏舒张末期分别测量主动脉瓣环、主动脉窦部和主动脉根部前后壁的垂直距离2．大血管短轴切面：主动脉呈圆圈状3．四腔心切面：室间隔与房间隔呈向来线，两组房室瓣几乎在同一水平开放与关闭右房：心脏收缩期测量右房最大径右室：心脏舒张期腱索水平测量室间隔内膜面与左室后壁的距离4．剑下四腔心切面1、心脏正常值有种族差异2、心脏正常值有区域差异3、心脏正常值测量方法差异4、心脏正常值个体差异5、注意测量切面的非标准化、左室假腱索和右室调节束的影响男左房<30mm左室<55mm女左房<30mm左室<50mm左室后壁<12mm右室前壁<5 mm右房<30mm右室<35mm右房<30mm右室<35mm室间隔<12mm主动脉内径<30mm肺动脉内径<30，当主动脉内径正常时，肺动脉内径小于主动脉内径下腔静脉内径16—20mm1 ．肝脏的形态大小、边缘、包膜，膈顶部、肝叶边角部位。

2．肝实质内回声的均匀程度3 ．肝内占位的部位、大小形态、数量、回声性质、有无包膜、内部液化、声晕、后方增强或者衰减。

4 ．肝内管系分布、走向；有无扩张、扭曲、狭窄、移位、闭塞等；病灶内、外的血流分布、血管内有无栓子。

超声心动图测量规范指南
超声心动图测量，简单来说，就是用一种安全无痛的超声波技术来检查心脏的工作情况。

想象一下医生用一个魔法棒（其实是超声探头）在你胸口滑来滑去，就能看到心脏跳动的画面。

为了保证每次检查都准确可靠，有一套大家都遵循的规矩，我给你说说几个重点：
找准角度拍照片：医生会找几个特定的角度，像是从胸骨旁边看、从心脏尖端看，这样能拍到心脏各个房间的清晰照片。

量一量，算一算：他们会测量心脏墙壁的厚薄、心室的大小，还有心脏泵血的能力。

就像量房间的尺寸，算算它的工作效率。

看水流：不光看静态的，还得观察血液怎么流。

用特殊的方法看看心脏阀门开闭好不好，血流顺不顺畅。

呼吸配合：做检查时，你可能得按照医生的指示呼吸，因为吸气呼气时心脏的样子会有点不同，得找个最合适的状态来量。

专业操作：这活儿得由受过专门训练的医生或技术人员来做，他们知道怎么看图，怎么用那些复杂的机器。

注意个体差异：每个人的身体都不一样，医生会根据你的具体情况，比如年龄、身体状况来解释检查结果。

新技术帮忙：现在还有三维超声这样的高级技术，能更立体地看心脏，但不管技术怎么变，测量的基本原则不变。

总的来说，超声心动图测量就是个细致活儿，得仔细量、认真看，还要结合个人情况，才能得到一个准确的心脏健康报告。

胸水的超声测量标准
胸水是指在胸腔内积聚的液体，通常通过超声波检查来进行测量和评估。

以下是一些常用的胸水超声测量标准：
1. 胸腔积液的定性评估：超声波可以用于确定是否存在胸腔积液。

正常情况下，胸腔应该是无积液的。

如果在超声图像上观察到黑色或低回声区域，则可能存在胸腔积液。

2. 胸腔积液的定量评估：通过超声图像可以测量胸腔积液的深度，并根据其深度进行分类：
- 小量胸水：积液深度小于20mm。

- 中等量胸水：积液深度介于20mm到50mm之间。

- 大量胸水：积液深度大于50mm。

3. 胸腔积液的形态特征：超声图像还可以评估胸腔积液的形态特征，以判断其性质。

常见的形态特征包括： - 渗漏性积液：呈现为均匀分布于胸腔内的液体。

- 结构性积液：呈现为局部分布、边界清晰的液体。

超声心动图检查标准切面及规范化测量特检科王莹１基本知识1.１超声心动图检查适应症1．先心病（ASD、VSD、F4, etc.）2．瓣膜性心脏病（RHD、老年退性瓣膜病）３．心包疾病（PE、肿瘤等）４．心肌病（肥厚型、扩张型、缺血型等）５．大血管疾病（夹层形成、主动脉瘤等）６．其他少见心血管疾病1.２超声心动图检查的基本要求１.检查者与被检查者的姿势２.连接ECG３.受检者的体位、呼吸的要求４.探头的选择５.探头的操作1.3超声心动图检查部位与途径１.经胸壁（TTE）２.经食道（TEE）３.经血管（IVUS）（ICE）1.4如何获得优质的超声心动图图像１.增益的调节：总体的（gain）局部的（TGC曲线）２.对比度（contrast）的调节３.深度（depth）的调节４.局部放大功能（ROI）５.谐波技术（hormonic）的应用2超声心动图基本切面及评价A长轴切面A１左室长轴切面评价１.主动脉根部、瓣膜有无病变２.二尖瓣器形态及运动３.左房情况４.左室流出道有无狭窄５.左右室大小６.室间隔、左室后壁的厚度及运动幅度７.主动脉前壁与室间隔的连续性８.主动脉后壁与二尖瓣前叶的连续性９.冠状静脉窦有无扩张１０.心包厚度，心包腔有无积液A２胸骨旁右室流入道长轴切面评价1. 右房室腔大小2. 三尖瓣前、后瓣形态及结构3. 下腔静脉右房入口A３胸骨旁右室流出道长轴切面评价１.右室流出道宽度２.肺动脉瓣结构A４胸骨左缘肺动脉长轴及分叉切面评价１.肺动脉瓣活动２.肺动脉主干及分支宽度３.肺动脉周围有无导管回声及导管形态４.主动脉与肺动脉壁之间有无回声失落A５剑下下腔静脉长轴评价1. 下腔静脉宽度及腔内回声2. 肝静脉宽度A６剑下右室流出道长轴切面评价同胸骨旁右室流出道长轴A７胸骨上窝主动脉弓长轴切面评价１.升主动脉的宽度２.内膜的厚度３.主动脉弓头臂动脉的开口４.降主动脉内径、走行，有无缩窄、离断B四腔切面B１胸骨旁四腔切面评价1. 四个心腔大小2. 左右室壁厚度及运动3. 两组房室瓣形态及运动4. 房室间隔连续性B２剑下四腔切面评价１.房室间隔连续性有无中断２.房间隔情况３.左右室壁厚度及运动４.两组房室瓣形态及运动５.心包腔有无积液６.确定内脏与心房的位置C短轴切面C１胸骨左缘大动脉短轴评价１.主动脉根部、瓣膜数目、回声、运动，有无病变２.主动脉窦的形态3. 主动脉与肺动脉的位置关系4. 三尖瓣位置、形态、活动幅度5. 左右心房大小，房间隔是否连续，6. 右室大小及流出道宽度7. 肺动脉主干及分支宽度，肺动脉瓣回声及活动幅度8. 左右冠状动脉主干开口位置、内径及回声C２剑下主动脉短轴评价经胸显示不清时可观察主动脉和肺动脉的位置关系C３胸骨左缘左室短轴系列切面评价二尖瓣口短轴：1. 二尖瓣形态、分区、活动及瓣口面积测量2. 左室壁相应室壁节段运动情况3. 左、右室形态、大小左室乳头肌短轴1. 乳头肌水平左室壁各段运动2. 乳头肌形态、位置及运动3. 左、右室腔大小及形态左室心尖短轴观察心尖部心肌厚度、心尖有无扩张及心尖段室壁运动D其它切面评价D１心尖五腔切面1. 主动脉根部内径及主动脉瓣回声、活动2. 左室流出道宽度3. 主动脉瓣及左室流出道相应测量D２心尖左室长轴切面1. 左房、左室大小形态及腔内回声2. 二尖瓣、主动脉瓣形态、回声、活动3. 左室流出道宽度4. 二尖瓣、左室流出道、主动脉瓣相应测量D３心尖左室两腔切面1. 左房、左室大小形态及心尖部有无扩张2. 左室前壁、心尖、下壁心肌厚度、回声及运动3. 二尖瓣形态及运动D４剑下双房切面此切面房间隔显示清晰，可准确观察房缺的位置、大小与两腔静脉的关系D5胸骨旁主动脉弓长轴切面用于经胸骨上窝显示不清者D6胸骨左缘双主动脉短轴切面用于显示主动脉、肺动脉解剖位置关系，瓣膜结构，开放情况3.超声心动图的基本测量B多普勒测量►B点：左室收缩标志，二尖瓣前叶再次移向房测►C点：左室收缩期二尖瓣关闭点，R波后，后紧跟第一心音►C D段：左室射血期►D 点：标志二尖瓣开放，出现于T 波终末，后紧接第二心音 ►A 峰：左房收缩期二尖瓣前叶前向运动，P 波后10m s ►D E 段：左室快速充盈期，二尖瓣急速开放 ►E 峰：二尖瓣开放最大程度►E F 段：二尖瓣最大开放程度到半关闭状态 ►F 点：二尖瓣回复到半关闭状态 ►F G 段：二尖瓣相对静止 ►G 点：左房开始进入收缩期4. 常见参数A.主动脉瓣狭窄的评价B.主动脉瓣返流程度评价 轻度：返流束斜率＜2.5m/s 2 中度：返流束斜率=2.5-3.5m/s 2 重度：返流束斜率＞3.5m/s 2腹主动脉内探及舒张期逆向血流 C.二尖瓣狭窄程度评价D.右心压力（mmHg ）的测算 伯努利方程： P = 4×V 2右室收缩压（肺动脉收缩压）＝ 4×(VTR)2 + 右房压 肺动脉舒张压 ＝ 4×(VPR)2 + 右房压5. 心功能测定Ａ左心室收缩功能:1、左心室射血分数(EF)： 正常值50-75% 2、左室短轴缩短率(FS)： 正常值25-50% 3、每搏量(SV) 正常值60-120ml左心室收缩功能的测算M 型测量: 简便实用，伴节段性室壁运动异常者结果不准确。

超声检查规范一、四肢血管超声检查规范【检查方法】动脉：1．体位：一般采用仰卧位，检测上肢时外展、外旋各45－90°。

探测下肢时，略外展、外旋，探测腘动脉及胫后动脉采用俯卧位，探测足背动脉时采用仰卧位或坐位并屈髋、屈膝足平放体位。

2．探测上肢时：选择7.5－10MHz的线阵探头，一般扫描深度为3－4cm，彩色增益为50－70％，取样容积宽度1－3mm。

从锁骨下动脉开始，在腋前探测腋动脉，沿肱二头肌内侧探测肱动脉，依据血管体表投影探测尺、桡动脉，探测深度为2－3c m。

3．探测下肢时：选择5－10MHz的线阵探头，扫描深度根据受检动脉深度及受检者胖瘦情况变化，一般髂外动脉深度为5－8cm或10-12cm，胫后动脉远端及足背动脉时，深度设置为2－4cm左右，探测时应从股动脉开始。

如果临床上怀疑髂动脉疾病则应探查髂动脉（禁食8小时）。

4．探查顺序：首先获得最佳二维图像，在最佳图像上进行彩色多普勒成像，然后在彩色血流图上取多普勒频谱。

若动脉存在狭窄，则判断程度。

静脉：1．体位：上肢取仰卧位，下肢可采用立位、仰卧位、坐位等。

一般髂静脉、股静脉、大隐静脉采用仰卧位，腘静脉及小隐静脉采用站位。

2．探头：髂静脉采用相对低频探头，3－5MHz，余采用5－10MHz。

3．探测上肢静脉：（1）浅静脉：根据浅静脉体表投影位置，首先纵切，探查的顺序可依顺行法或逆行法。

纵行探查后，将探头转90度，横切探查。

（2）深静脉：按照伴行动脉指引首先探测锁骨下静脉逐渐向远侧段探测。

4．探测下肢静脉：（1）浅静脉：大隐静脉从入股静脉处向下追踪可探查全程，在入口处可见隐股静脉瓣。

小隐静脉从入腘静脉处由近及远根据其解剖走行的体表投影探查。

小隐静脉入腘静脉前有一较长段在筋膜下走行，位置较深，要注意与深静脉鉴别。

（2）深静脉：首先从腹股沟开始确定股总静脉位置，然后按照血管走行或伴行动脉的指引依次以常规探测髂外静脉、股总静脉、股浅静脉、股深静脉、腘静脉、胫前静脉、胫后静脉。

陆良县人民医院功能科B超室超声检查规范及操作标准（概论）超声检查在临床诊治中地位与作用现代医学是由经验医学发展而来，逐步走向以数据信息为基础的实验医学，但这一过程尚未完成。

包括超声检查仪在内的各种检查仪器和检查手段都只是为临床医师提供某些方面的诊断参考信息。

人体的结构和功能异常复杂。

人与人之间的个体差异普遍存在，不可能单纯依据某种方法的检查结构，对所有病人都能做出精确的临床诊断。

超声检查属于影像学范围，利用人体组织产生回声形成的间接图像，判断病变的物理性质，并非显微镜下的病理组织学检查。

声学原理决定了超声图像可能存在某些伪差与假象。

包括医师、病人及仪器条件在内的各种主客观因素，都可能导致超声检查结果与真实病变之间的差异。

超声检查医师责任是，在规范操作的前提下，尽可能为临床医师的诊断提供准确的超声检查结果。

超声检查所发现的图像与病变之间不完全存在互相对应的关系，不能机械地“按图索骥”。

因为经常有“同图异病”、“同病异图”现象。

目前，根据我国超声诊断医师队伍的技术水平和医院所装备的超声仪器设备条件，对超声诊断的一般要求可定为：①对于某些常见病，检查方法与分析手段已较为成熟，可结合病史及其他临床资料，做出明确的病因诊断，例如心血管疾病、胆囊结石、早孕等。

②对于多数病变，主要对超声检查的发现做出描述性的报告，其中器官与组织异常的区域，对其物理性质进行判断，例如实质性、含液性、含气性等。

至于病因性诊断，则仅为分析性或推断性意见。

③对于比较复杂或疑难诊断的病变，以现象描述为主，仅供临床医师作为诊断参考。

第二节超声检查的质量控制超声仪器和超声诊断技术发展迅速。

设备性能存在差异。

超声诊断工作者业务素质有待于整顿规范。

临床医师对超声诊断应用的适应症亦需统一。

仪器调节、操作手法、观察记录及报告随访等方面，应规范化并进行具体质量控制。

与其他医学影像技术相比，进行超声普查是较为特殊的问题，更须规范并行严格控制。

超声质量控制的范围1.专业人员的业务素质。

超声操作手法、体位、标准切面、测量位置、及参考值一．操作手法1．体位（1）平卧位：最常用。

（2）左侧卧位：是一个必要的补充体位。

（3）右侧卧位：显示左外叶特别有用。

（4）坐位或半卧位。

2．探头部位可分为右肋下、剑突下、左肋下、右肋间四处二．肝脏右叶最大斜径1．测量标准切面：以肝右静脉和肝中静脉汇入下腔静脉的右肋缘下肝脏斜切面为标准测量切面。

2．测量位置：测量点分别置于肝右叶前、后缘之肝包膜处，测量其最大垂直距离。

3．正常参考值（cm）：正常成年人12－14cm。

三．肝脏右叶前后径1．测量标准切面：第五或第六肋间肝脏右叶的最大切面为标准测量切面。

2．测量位置：测量点分别置于肝右叶前、后缘之肝包膜处，测量其最大垂直距离。

3．正常参考值（cm）：正常成年人8－10cm。

四．肝脏左叶厚度和长度经线1．测量标准切面：以通过腹主动脉的肝左叶矢状纵切面为标准测量切面，向上尽可能显示隔肌。

2．测量位置：左叶厚度测量点分别置于肝左叶前后缘最宽处的肝包膜（包括尾状叶），测量其最大前后距离，左时长度测量点分别置于肝左叶的上下缘包膜处与人体中线平行。

3．正常参考值（cm）：肝左叶厚径不超过6cm，肝左叶长径不超过9cm。

五．门静脉及胆总管的宽度1．测量标准切面：以右助缘下第一肝门纵断面为标准测量切面，胆总管要求尽量显示其全长至胰头后方。

2．测量位置：门静脉测量要求在距第一肝门1-2c m处测量其宽径，胆总管测量要求在其全长之最宽处测量。

3，正常参考值（cm）：门静脉主干宽度（内径）1.0～1.2cm，胆总管宽度（内径）0.4～0.6cm。

六．脾脏厚度1．测量标准切面：左肋间脾脏斜切面，要求显示脾静脉出脾门部图像。

2．测量位置：测量点选在脾门边缘至脾对侧缘之垂直距离测量。

3．正常参考值（cm）：正常成年人不超过4cm。

七．脾脏长度1．测量标准切面：左助间脾脏斜切面。

尽量显示脾的全长，同时显示脾静脉出脾门部图像。

2．测量位置：测量点选在脾上下极的包膜处。
