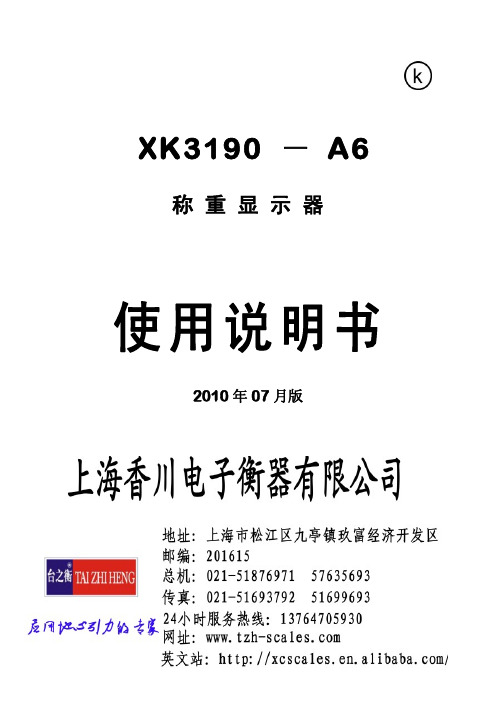

XK3190－A6称重显示器使用说明书2010年07月版一． 键功能：【开/关】: 开关键， 在称重状态长按关机，断电状态长按开机【累清】: 累清键，在标定状态下它是退出功能 【功能】: kg/lb 转换键，在标定状态下它是闪烁位左移功能【累加】: 累加键， 在标定状态下它是闪烁位右移功能 【去皮】: 去皮键， 在标定状态下它是切换参数或光标闪烁位数字加一功能【置零】: 置零键， 在标定状态下它是确认功能二． 开/关机： 1. 按住开关【开/关】键约3秒，仪表开机进行笔划自检，初始化完成后自动进入称重状态。
（开机预热时间为15-30分钟）内置蓄电池首次使用时，务必先充足电后再使用。
2. 开机时，如果秤台重量偏离零点，但仍在开机置零范围（满量程的±10%）以内，仪表将自动置零，零位指示符亮。
若在置零范围以外，则须调整秤体的零位或重新标定、设置。
3. 称重状态下，按住【开/关】键约3秒，仪表关机。
三． 置零操作： 仪表毛重数据处于手动置零范围（满量程的±2%）内时，按【置零】键，可使仪表显示置零。
注：有皮重时不能置零。
四．去皮操作：在仪表毛重数据为正且稳定时，按【去皮】键可实现去皮操作，去皮指示符亮。
若仪表在零位且已有皮重时，按【去皮】键则退出净重显示状态，皮重清零，去皮指示符熄灭。
注：最大去皮为99999（不考虑小数点）。
五．累加、累显和清除累加操作：XK3190-A6具有重量累加、累显和累清功能，具体操作如下表：步骤 操 作显 示 注 释 [******] 显示累加重量和（约2秒）, “累计”指示符亮，累加和最大为999999（不含小数点）； 加载被称量物，待重量稳定标志出现，按【累加】键，“累计”指示符亮[t **] 显示累加次数（约2秒），表示当前为第几次累加；最大累加次数为99 1 返回称重状态，“累计”指示符熄灭[******] 返回称重显示，“累计”指示符熄灭，累加操作完成 2 准备再次累加[ 0.00] 使仪表回零或去皮（注：显示数据以两位小数为例） [******] 显示累加重量和（约2秒），“累计”指示符亮 [t **] 显示累加次数（约2秒） 3 加载被称量物，待重量稳定标志出现后，再次累加[******] 返回称重显示，“累计”指示符熄灭 4 仪表回零[ 0.00] 使仪表回零（注：显示数据以两位小数为例） [******] 显示累加重量和（约2秒），“累计”指示符亮 [t **] 显示累加次数（约2秒） 5 按【累加】键(注：累显功能)[******] 返回称重显示，“累计”指示符熄灭 6按【累清】 键 [C-Add] 表示清除累加重量和次数。
XK3190-DS1称重显示器2006年09月版南京精久电子衡器有限公司目录第一章概述 2 第二章技术参数 3 第三章安装连接 5 第一节仪表前功能视图和后功能视图第二节传感器和仪表的连接第三节打印机与仪表的连接第四节大屏幕显示器的连接第五节串行通讯接口的连接第四章操作方法12 第一节参数设置第二节称重记录的存储与打印第三节称重记录的查询与删除第四节中文的输入与删除第五节动态模式下的操作第六节其它操作方法第五章维护保养和注意事项30第六章信息提示30 附录32亲爱的用户：在使用仪表前，敬请阅读使用说明书。
在仪表使用中，为保证安全，请做好良好的电源接地！第一章技术参数1、型号：XK3190-DS12、信号接口：接口方式RS485（2线或4线式）传输距离：≤1000米传输速度：传输19200 baud信号电源DC12V，≤400mA数字式接口能力：≤16个数字传感器或数字模块（注1-1）3、显示7位VFD，7个状态指示符4、键盘数字键0 ~ 9功能键25个（10个与数字键复合）5、时钟可显示年、月、日、时、分、秒，自动闰年、闰月精度±5s/24h，不受断电影响。
6、大屏幕显示接口传输方式串行输出方式，20mA电流环信号（恒流源输出）传输格式11位二进制数（格式见使用说明书第二章：大屏幕接口部分）传输波特率600传输距离≤2000米7、串行通讯接口传输方式RS232/RS422（选配）波特率600/1200/2400/4800/可选传输数据格式1位起始位，8位数据位（ASCII码），1位停止位传输距离RS232 ≤30米RS422 ≤1200米8、打印接口1）可自带面板式汉字微打（针式或热敏）2）配置标准并行打印接口，可配接ESPON LQ-300K（+）、KX-P1131、KX-P1121等宽行打印机。
9、数据贮存可贮存1500组车号皮重，201组货号和中英文货物名，100组客户号及中英文客户名，100组数字或中英文备注信息，可贮存1501组称重记录。

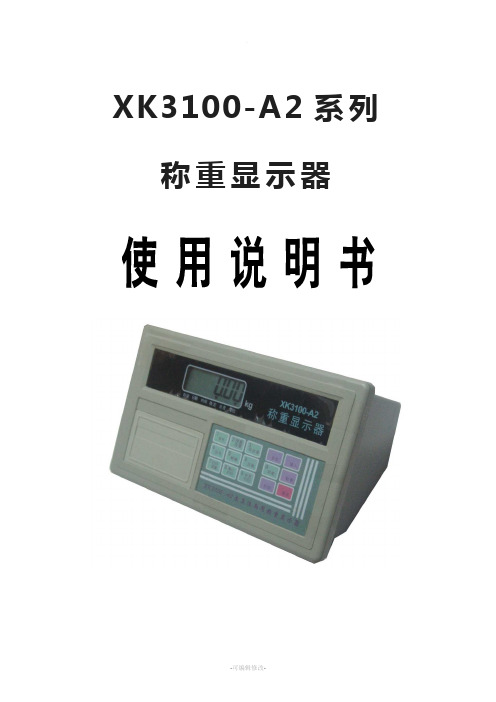

XK3100-A2系列称重显示器2005年2月版目录第一章技术参数 1第二章安装 2一. 仪表前视图和后视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 光耦隔离电流输出接口五. 串行通讯接口的使用第三章操作方法8一. 开机及开机自动置零二. 手动置零( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 背光操作九. 打印操作十. 记录的清除操作十一. 记忆皮重的输入方法第四章信息提示12附录16亲爱的用户：在使用仪表前，敬请阅读使用说明书。
X K 3 1 0 0 – A 2系列第一章技术参数1. 型号XK3100-A2系列称重显示器2. 模拟部分转换原理24位新型高性能∑-Δ A/D输入信号范围-6mV ～+22mV，带有防雷击管保护。
转换速度50次/秒A/D转换分辨码1600万码非线性＜0.01%F.S标定全部采用键盘操作完成供桥电源DC 5V，可连接8个350Ω的传感器或16个700Ω的传感器3. 显示A2+仪表:7位LED，字高0.8英寸，7个状态指示符A2仪表:6位LCD，字高0.8英寸，6个状态指示符显示周期50ms分度值1/2/5/10/20/50/100 可选4. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。
精度+ 5分钟/ 年，不受断电影响。
5. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料金属按键开关6. 大屏幕显示器接口串行输出方式传输方式RS232信号传输的数据格式10位波特率波特率可选600/1200/2400/4800/9600传输距离≤30米电流环传输方式≤2000米7. 串行通讯接口传输方式电流环/ RS232C信号波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离≤30米8. 打印接口标准并行输出接口可配微型面板式打印机、KX-P1121宽行打印机、（TM800）。
ft220称重显示器使用说明书ft220称重显示器常规操作说明一、开机及开机自动置零接通电源并打开电源开关，仪表进行自检，自检正常后自动进入开机置零状态【--S--】。
开机时，如果零点偏离，但仍在设置的范围内，仪表将自动置零。
开机置零范围详见调试说明书中常规参数设置。
二、手动置零只有稳定标志符亮时，才可以进行置零操作。
超过手动置零范围,【置零】键将不起作用。
置零范围详见调试说明书中常规参数设置。
按【置零】键，可以使仪表回零，此时零位标志符亮。
三、去皮本仪表提供两种去皮方式：在称重显示状态下。
A：一般去皮：显示重量大于0 且称量稳定时，按【去皮】键，可将显示的重量值作为皮重扣除，此时仪表显示净重值，去皮标志符亮。
毛重指示符灭。
B: 预置皮重：按【设皮】键，仪表显示【P******】，输入皮重，按【输入】，去皮标志符亮。
四、清皮有两种清皮方式：A、在去皮状态下,置按【置零】键，可以退出去出状态并置零，该操作范围受Pn 参数约束。
B、按【设皮】，将当前皮重设为0；五、日期与时间查询与设置步骤操作显示解释1 按【时钟】d12.05.13 显示当前日期2 按【数字键】d12.05.13 修改日期3 按【120515】d12.05.15 输入正确日期4 按【输入】d09.08.15 显示当前日期5 按【输入】t12.53.48 注：定时关机功能开启后，将不能修改日期6 按【数字键】t12.53.30 显示当前时间7 按【125345】t12.53.45 输入正确日期8 按【输入】t12.53.45 显示当前时间9 按【称重】称重界面。
XK3190-C602称重显示控制器使用说明书设备操作手册（2.06A版）上海柯力称重设备有限公司目录前言 (1)第一章面板示意图 (3)第二章参数设置 (4)第三章定量秤操作说明 (6)3.1定量秤控制参数设置 (6)3.2查询累计数据 (6)3.3定量秤操作方法 (8)3.4定量秤控制过程的描述 (11)3.4.1两种以下物料的加法秤 (11)3.4.2三种及以上物料的配料秤 (16)3.4.3非连续累计秤 (19)3.4.4减法秤 (22)第四章分选秤操作说明 (26)4.1分选秤控制参数设置 (26)4.2查询累计数据 (27)4.3分选秤操作举例 (29)4.4分选秤控制过程的描述 (31)4.4.1自控分选秤模式 (31)4.4.2外控分选秤模式 (32)4.4.3连续分选模式 (33)附录A错误提示信息 (34)附录B常见问题的处理 (36)附录C安全说明 (38)（2.06A版）前言本手册的使用说明本手册供XK3190-C602仪表的使用操作人员使用。
本手册是密码功能有效且尚未输入密码时的操作界面。
如果取消了密码功能或已输入过密码，操作方法请参考C602的《安装维护手册》。
C602仪表的《安装维护手册》供设备安装调试及维护人员使用。
本手册第一章是仪表的面板示意图。
第二章为仪表参数设置方法，供现场操作人员调整设备工作状态和参数。
第三章是仪表控制定量秤时的现场操作方法，介绍了仪表控制定量秤的参数设置和工作时序。
第四章是仪表控制分选秤时的现场操作方法，介绍了仪表控制分选秤的参数设置和工作时序。
这两章可帮助设备现场操作人员理解各个设置参数的意义。
附录为出错提示、常见问题的处理等信息。
当遇到仪表工作不正常并提示出错信息时，可查阅附录A和附录B，并及时通知设备维护人员，进行相应的处置。
本产品：型式评价证书编号：2010F367-31执行标准：GB/T7724-2008手册中键名用【】括起来。
200p4k秤重显示器说明书200P4K秤重显示器说明书第一章：产品介绍1.1 产品外观200P4K秤重显示器外观优美，采用高质量塑料材料，具有良好的耐用性。
外观设计简洁大方，符合现代审美要求。
显示屏采用4K超高清技术，提供清晰明亮的显示效果。
1.2 产品特点200P4K秤重显示器具有以下特点：1）高精度称重功能：配备高精度传感器，能够准确测量各种物体的重量。
2）快速响应：200P4K秤重显示器响应速度快，采用高速处理器和优化算法，可在短时间内进行准确测量。
3）功能丰富：200P4K秤重显示器提供多种功能，例如重量累加、零点调整、单位转换等，满足各种不同应用需求。
4）用户友好性：200P4K秤重显示器操作简单，具有直观的用户界面和易懂的显示信息，即使是无经验的用户也能轻松使用。
第二章：产品规格2.1 技术参数- 显示屏尺寸：20英寸- 分辨率：4K超高清（3840x2160）- 称重范围：0-200kg- 精度：±0.1kg- 响应时间：1ms- 通信接口：USB、RS232、蓝牙2.2 功能描述2.2.1 称重功能200P4K秤重显示器能够准确测量物体的重量，并在显示屏上显示结果。
用户只需将物体放置在称重平台上，显示器会自动读取重量并显示在屏幕上。
2.2.2 零点调整在使用200P4K秤重显示器时，用户可以进行零点调整，以确保读数的准确性。
操作简单，只需按照显示器菜单中的指示进行操作。
2.2.3 单位转换200P4K秤重显示器支持多种重量单位，包括千克、克、磅等。
用户可以根据需求自由选择重量单位。
2.2.4 重量累加当需要对多个物体进行累加重量时，200P4K秤重显示器能够记录并显示累加结果。
方便用户进行统计和计算。
第三章：使用说明3.1 连接接口200P4K秤重显示器提供USB、RS232和蓝牙等多种通信接口，用户可根据需要选择合适的接口进行连接。
3.2 操作指南在使用200P4K秤重显示器之前，请确保连接电源和接口正常。
D2008型电子称重仪表技术说明书2012年02月简化版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司目录第一章技术参数 (1)第二章秤台调试步骤指南 (2)第三章安装联接 (2)第一节、仪表与数字传感器的连接 (2)第二节、仪表与大屏幕的连接使用 (3)第三节、仪表与电脑的连接使用 (3)第四节、仪表与蓄电池的连接使用 (3)第四章数字传感器调试 (3)第一节修改传感器通信地址和秤台数字传感器组秤 (3)第二节修改数字传感器通讯角位 (4)第三节压角识别秤台各角位下的数传地址 (5)第四节查看各角位内码 (6)第五节角差修正 (6)第五章标定调试 (7)第一节标定 (7)第二节分度值自动切换和标定线性 (9)第三节标定误差的修正 (10)第六章其他操作 (10)第一节密码管理 (10)第二节日期时间设置 (11)第三节定时关机 (11)第三节系统测试 (11)第四节PC通讯参数设置 (13)第五节打印参数设置 (13)第六节自定义打印格式设置 (15)第七节仪表文本信息输入与文本信息删除 (15)第六章信息提示 (16)附录A: 通信协议 (16)附录B：称重单格式示例： (19)▲！传感器与仪表的连接必须可靠，传感器的屏蔽线必须可靠接地。
连接线不允许在仪表通电的状态下进行插拔，防止静电损坏仪表或传感器。
▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作，在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。
第一章技术参数1、型号：适用于D2008型(08FA/08FP/08FP1)不锈钢壳+橡胶按键、D2008型(08FB/08FBP/08FBP1)不锈钢壳+金属按键、D2008型(08FJ)不锈钢壳+橡胶按键、D2008型(09FA/09FP1/09FP) 不锈钢壳+橡胶按键、D10(A、P1) 塑料壳+薄膜按键、D11、D11(P、P1) 塑料壳+薄膜按键2、数字传感器接口：通信方式RS485信号传输距离在接12数字传感器情况下可接至30米，如需更长，请与本公司联系传输波特率9600、19200 bps激励电源DC12V数字接口能力最多可接16个数字传感器3、显示：7位LED数码管，7个状态指示符。
自动秤重机调机指南1开机1.1开机前必须彻底检查秤体上无异物,无卡堵现象.1.2打开电源开关1.3按下启动按钮,皮带开始运转.开机时系统进入自检并执行清零功能,此时皮带上不应有产品或其他物体通过.1.4当显示屏显示稳定后,重量显示窗口显示为“0”.设备进入正常状态,开始工作.2.关机2.1待秤体上产品通过走出秤体后按下停止按钮,皮带停止运转.2.2关闭电源开关.3参数调整:Panther2000秤重终端模式的秤重模式由参数F5.1确定，共有3种模式，分别为：·F5.1=0,动态秤重模式·F5.1=1分选模式·F5.1=2检重模式Caseweigher选用的模式为检重模式，设定F5.1=2.其参数如下：1) 在正常重量状态下，使用键选择【RECIPE】菜单，按键进入2）此时上窗口显示[SP1]菜单名，按键进入3）此时上窗口显示[P0]，下窗口显示P0的数值，按键使此数值闪烁，用←→键移位，用↓↑键输入P0的数值，之后按键确认此数值。
4）上窗口显示[P0]时，使用键可选择[P1]及[P2]菜单，P1与P2的数值输入方法与P0的数值输入方法相同.5) 上窗口显示[SP1]时，使用键可选择[SP2]; [SP3]及[SP4],[SP2],[SP3]及[SP4]中PO; P1与P2的数值输入方法与[SP1]中P0; P1及P2的数值输入方法相同.6）上窗口显示[SP1]时，使用键可选择[SELECT]菜单，通过改变下窗口的数值可以决定使用SP1~SP4中的哪一组配方.4 参数设定菜单1）在正常重量显示状态时，使用键选择[SEtUP]菜单。
2）再按键即可进入参数设定菜单。
在进入参数设定状态后上显示器首先显示[F1]组。
一级菜单二级菜单三级菜单菜单说明操作说明秤接口设定组F1 F1.1 最大称量选择（5~100000）最大称重及分度值的对应键附录F1.2 分度值选择（0.005~10）F1.3 线性标定选择（0/1）0：采用两点采样的标定模式1：采用三点采样的标定模式F1.4 秤零点调整（进行秤零点调整前秤必须先进行标定）E SCAL 注：本功能用于秤的日常零点维修保持空秤状态，按[确认]键进入秤零点采集过程。
XK3190-C8 称重指示器使用说明书(1.02 版)上海耀华称重系统有限公司X K 3 1 9 0－C 8目录第一章概述-------------------------------------------------------------------------- 3第二章主要参数-------------------------------------------------------------------- 4 第三章安装、接口与数据格式-------------------------------------------------- 5一、仪表前、后功能示意图------------------------------------------------- 5二、传感器与仪表的连接---------------------------------------------------- 7三、输入输出接口------------------------------------------------------------- 8四、大屏幕显示接口---------------------------------------------------------- 8五、串行通讯接口------------------------------------------------------------- 9六、模拟量输出---------------------------------------------------------------10七、打印与存储---------------------------------------------------------------11 第四章参数设置与标定----------------------------------------------------------13一、【SEt 0】查询类参数------------------------------------------------13二、【SEt 1】一般类参数------------------------------------------------16三、【SEt 2】控制参数---------------------------------------------------18四、【SEt 3】记录打印---------------------------------------------------23五、标定------------------------------------------------------------------------24第五章操作说明-------------------------------------------------------------------26一、开机及开机置零---------------------------------------------------------26二、手动置零------------------------------------------------------------------2 6三、除皮------------------------------------------------------------------------26四、日期与时间的设置------------------------------------------------------26五、启动/停止-----------------------------------------------------------------26六、峰值保持------------------------------------------------------------------2 7七、输入输出功能------------------------------------------------------------27八、常用参数查询------------------------------------------------------------27第六章控制过程详解------------------------------------------------------------28一、模式 0（1种配料的加法模式）-------------------------------------28二、模式 1（1种配料的减法模式）-------------------------------------30三、模式 2（两种料加法秤）---------------------------------------------321X K 3 1 9 0－C 8四、模式 3（分选模式）---------------------------------------------------34附录一出错信息提示------------------------------------------------------------39 附录二大屏幕数据波形图及格式----------------------------------------------40附录三串行通信－指令应答方式的数据格式-------------------------------41亲爱的用户：在使用仪表前，敬请仔细阅读说明书!2X K 3 1 9 0－C 8第一章概述XK3190—C8称重显示控制器采用 MCS—51单片微处理器及高速的Σ-A/D转换技术，对重量进行转换显示，最高可达 80次/秒的转换速度。
电子称重仪表XK3101使用说明书2012年2月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅深圳市现代豪方仪器仪表科技有限公司目录1.0 概述 (1)1.1主要特点 (1)1.2技术指标 (1)1.2.1 负载能力 (1)1.2.2 性能 (1)1.2.3 电源 (2)1.2.4 温度和湿度 (2)1.2.5 外形尺寸(尺寸单位为毫米) (2)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (3)2.2.1 后视图 (3)2.2.2 电源连接 (3)2.2.3 传感器连接 (3)2.2.4 串行口通讯线连接 (3)2.2.5 模拟输出连接 (4)2.2.6 继电器控制输出 (4)3.0 显示面板 (5)4.0 串行口数据格式 (5)5.0 重量标定 (6)5.1参数确定 (6)5.2标定步骤 (6)6.0 模拟输出类型选择与调整 (7)6.1选择输出类型 (7)6.2选择模拟输出对应的重量范围 (8)6.3调整模拟输出的底端与顶端 (8)6.3恢复模拟输出的底端与顶端 (9)7.0 仪表工作参数选项 (9)7.1进入工作参数选项 (9)7.2功能F2选项参数组内容 (9)8.0 继电器输出 (10)8.1继电器输出设置步骤 (10)9.0 设置串行接口 (10)9.1设置步骤 (11)9.2选择总线方式 (11)10.0 开机自检信息 (12)11.0 部分参数快速查看 (12)12.0 错误提示信息 (12)13.0 仪表的维护 (12)13.1仪表的常规维护 (12)13.2一般故障排除 (13)附录通讯协议 (14)数据格式 (14)1.0 概述XK3101电子称重仪表是面向工业控制领域（或其他需要模拟量输出的应用场所）的电子称重仪表。
前端信号处理采用高精度的24位专用A/D转换器，模拟信号输出采用16位的D/A转换器（选配），具有RS232/RS485串行通讯接口，采用铝合金外壳，可方便的嵌入控制柜，可广泛用于水泥、化工、冶金等行业的称重系统。
XK3190 －A12/A12E称重显示器使用说明书2005 年07 月版目录第一章主要参数---------------------------------------1第二章显示与键盘------------------------------------2一. 仪表显示与键盘功能示意图二. 键盘功能三. 传感器和仪表的连接第三章操作说明-----------------------------------------5一. 开机及开机自动置零二. 手动置零 (半自动置零)三. 去皮功能四. 计数功能五. 用户功能设置六. 大屏幕与仪表的连接、使用七〃串行通信接口第四章维护保养和注意事项-----------------------------8 第五章信息提示----------------------------------------9亲爱的用户：在使用仪表前，敬请仔细阅读说明书!第一章主要参数1. 型号：XK3190－A12 / A12E 称重显示器2. 准确度:n=30003. 采样速度：10 次/秒4.传感器灵敏度范围：1.5～3mV / V5.分度值：1/2/5/10/20/50 可选6.显示： 6 位LCD / LED，6 个状态指示7.大屏幕显示接口（可选）：采用串行输出方式：电流环信号,传输距离≤50 米，8. 通讯接口（可选）：R S232C；波特率1200/2400/4800/9600 可9. 使用电源:蓄电池DC6V/4AH （当电源电压小于5.4V 时，显示Bat_lo 报警）10. 使用温度、湿度：0～40℃；≤85%RH11. 储运温度：-25～55℃( 1 )第二章显示及键盘一. 仪表显示和键盘功能示意图交流电源XK3190－A12称重显示器(图2 - 1 ) 显示和键盘示意图二. 键盘功能1. [功能]：在称重状态时，按此键大于5 秒，进入用户设置模式。
按此键小于5 秒，进入计数状态。
2. [ * ]：在计数状态时，按此键进入取样样本数输入状态。
3. [ 去皮]：在称重状态时，按此键去除皮重。
4. [ 置零]：在称重状态时，按此键重量显示为零。
5. [ 开/关]：在关机状态时，按此键开机，在开机状态，按此键关机。
（A12E 无此键）( 2 )三. 传感器与仪表的连接1.传感器的连接采用9芯插头座. 图2-3 标注了各引脚的意义。
2. 使用四芯屏蔽电缆，本仪表无长线补偿。
3. ▲！传感器与仪表的联接必须可靠，传感器的屏蔽线必须可靠接地。
联接线不允许在仪表通电的状态下进行插拔，防止静电损坏仪表或传感器。
4. ▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作；在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。
传感器端口⑥+V 激励电源＋①- V 激励电源-⑨输出信号＋⑧-IN 输出信号-⑤屏蔽(图2-3 ) 传感器连接图( 3 )第三章操作说明一. 开机及开机自动零1. 接通电源后，仪表进行“000000～999999”的笔划自检，初始化完成后进入称重状态。
2. 开机时，如果秤台重量偏离零点，但仍在设置的置零范围以内，仪表将自动置零；若在设置的置零范围以外，则须调整秤体的零位或重新标定、设置。
二. 手动置零(半自动置零)1. 在称重状态，若空秤时出现偏差，按[置零]键，可以使仪表回零。
2. 显示值偏离零点但仍在置零范围以内时，按[置零]键起作用。
否则按[置零]键不起作用。
(此时必须重新标定或设置置零参数)3. 只有稳定标志符亮时，可以进行置零操作。
三. 去皮功能在称重显示状态下，显示重量为正，且稳定时，按[去皮]键可以将显示重量作为皮重扣除，此时仪表显示净重为 0，去皮标志符亮。
四. 计数功能在称重显示状态下，按[功能]键进入计数状态，显示 count，按[ * ]键，显示 C00000，按[去皮] 键对应小三角移动选择位，按[置零]键，小三角对应位加一递增，输入样本数，按[ * ]键，进入计数状态，显示为0 对应计数状态小三角点亮。
按[功能]键返回称重状态。
进入计数状态后，显示 count，按[ * ]键二次，直接进入计数状态，仪表将按照上次取样结果进行计算显示。
（此过程中，出现 ERR4 表示本次取样失败，仪表保留上次取样结果）五〃用户功能设置在称重状态下，按[功能]键大于 5 秒，进入用户设置模式（P 模式），用户设置模式有 P1~P10十种参数设置，按[ * ]键进行切换，按[去皮]键选择参数。
参数描述如下：1、P1x kg Lb 转换x=1: kg 显示x=2: Lb 显示( 4 )2、P2x 自动关机设置 (A12E 型无此功能)x=1: 无自动关机功能x=2: 10 分钟x=3：20 分钟x=4：30 分钟3、P3x 波特率设置x=1: 9600x=2: 4800x=3: 2400x=4: 12004、P4x RS232 输出净重、毛重选择x=1: 输出净重x=2: 输出毛重5、P5x RS232 输出方式选择x=1: 不发送（RS232 停止）x=2: 连续发送x=3: 稳定时连续发送x=4: 命令方式（Z：置零，T：去皮，R：发送一次重量数据）x=5: 电流环输出x=6: 保留（打印机）6、P6x A12:背光设置A12E:省电功能设置x=1:A12:无背光A12E:无省电功能x=2:A12:自动背光A12E:有省电功能x=3:A12:常亮A12E:无此项7、P7x 零点跟踪范围x=1: 0.5ex=2: 1.0ex=3: 1.5ex=4: 2.0ex=5: 2.5ex=6: 3.0ex=7: 5.0e8、P8x 置零键范围x=1: 2%FSx=2: 4%FSx=3: 10%FSx=4: 20%FS( 5 )9、P9x 开机零点范围x=1: 2%FSx=2: 4%FSx=3: 10%FSx=4: 20%FS10、P10x 数字滤波时间强度x=1: 快x=2: 中x=3: 慢11、P11X 稳定时间x=1: 快X=2: 中X=3 慢12、P12X 稳定幅度X=1: 低X=2: 中X=3 高六. 大屏幕与仪表的连接、使用(可选功能)大屏幕信号为 20mA 恒流的电流环信号，以二进制码串行输出，波特率为 600。
▲！仪表大屏幕输出引线与大屏幕显示器联接必须准确无误，倘若联接错误，将损坏仪表输出端口或损坏大屏幕显示器输入端口，甚至可能严重损坏仪表和大屏幕显示器，要求使用配套的专用联接线。
七. 串行通讯接口与仪表的联接和使用(可选功能)▲！通讯接口输出引线与计算机联接必须准确无误，倘若联接错误，将损坏仪表输出端口或计算机通讯输入端口，甚至严重损坏仪表和计算机及相应的外部设备。
▲！进行计算机通讯须具备必要的计算机技术和程序编制能力，须由专业技术人员参与或指导。
非专业人员请不要随意联接。
XK3190-A12 仪表具有 RS232 串行通讯接口，可与计算机进行通讯。
通讯接口采用 RS232C，所有数据均为 ASCII 码，每组数据有 10 位组成，第 1 位为起始位，第 10 位为停止位，中间 8 位为数据位。
通讯方式分为:(1). 连续方式:所传送的数据为称量(毛重或净重)。
毛重格式为：ww000.000kg 或ww000.000lb净重格式为：wn000.000kg 或wn000.000lb 注：以上小数点位置是根据仪表的小数点位置设置确定。
(6 )(2). 指令方式:仪表按上位机所发送的指令，执行相应的操作。
命令 R 仪表接收命令并发送一次重量数据（格式同连续方式）命令 T 仪表接收命令，仪表去皮（同去皮键），不接收命令，仪表返回 CR LF 命令 Z 仪表接收命令，仪表置零（同置零键），不接收命令，仪表返回 CR LF第四章维护保养及注意事项一. 为保证仪表清晰和使用寿命，本仪表不宜放在阳光直射下使用，放置地点应较平整。
二. 不宜放在粉尘及振动严重的地方使用，避免在潮湿的环境中使用。
三. 传感器和仪表须可靠连接，系统应有良好的接地，远离强电场、强磁场，传感器和仪表应远离强腐蚀性物体，远离易燃易爆物品。
▲！不要在有可燃性气体或可燃性蒸汽的场合使用；不得使用在压力容器罐装系统。
▲！在雷电频繁发生的地区，必须安装可靠的避雷器，以确保操作人员人身安全，防止雷击损坏仪表及相应设备。
▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电场操作；在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。
四. 严禁使用强溶剂(如：苯、硝基类油)清洗机壳。
五. 不得将液体或其他导电颗粒注入仪表内，以防仪表损坏和触电。
六. 在插拔仪表与外部设备联接线前，必须先切断仪表及相应设备电源！▲！在插拔传感器联接线前，必须先切断仪表电源（关机）！▲！在插拔大屏幕联接线前，必须先切断仪表和大屏幕电源！▲！在插拔通讯联接线前，必须先切断仪表和上位机电源！七. 公司忠告客户：使用本公司仪表前应对仪表进行检测验收。
本公司仅对仪表自身质量负责，最高赔偿额在故障仪表自身价值 2 倍以内，对仪表所处的系统问题不承担责任。
八. 仪表对外接口须严格按使用说明书中所标注的方法使用，不得擅自更改联接。
本表在使用过程中若出现故障，应立即拔下插头，送专业厂维修。
一般非衡器专业生产厂家不要自行修理以免造成更大的损坏。
本仪表不允许随意打开，否则不予保修。
九. 本仪表自销售之日起一年内，在正常使用条件下，出现非人为故障属保修范围，请用户将产品及保修卡(编号相符)，一同寄往特约维修点或供应商。
生产厂对仪表实行终身维修。
(7 )第五章信息提示错误操作信息提示及对策：1.表示：满量标定时A D 值偏小。
（请选择合适的秤量传感器）2.表示：零点标定时零点超出允许范围。
（请检查秤台上是否有东西）3.表示：开机时零位超出设定范围。
（开机时应保持秤台上的重量为零）4.表示：计数状态，样本取样时，输入样本数为零。
（ERR 4 显示1秒后，进入计数工作状态，此时按照上次样本取样的结果工作，从新取样时样本数输入不能为零）5. Err 5 表示：标定状态，满量标定时，输入重量数为零。
(请输入与秤台上砝码相同的重量数据)6.表示：计数状态，样本取样时，单件重量小与0.25e。
（请从新输入样本数）7.表示：电池电压不足。
（请尽快充电）警告：用本仪表组装成电子衡器后，在产品上必须要有符合国家有关规定的标识。
(8 )。
