称重仪表安装调试及维护..讲课稿

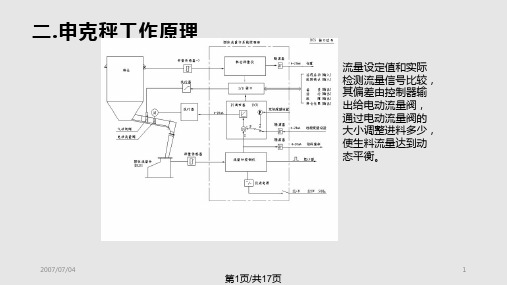

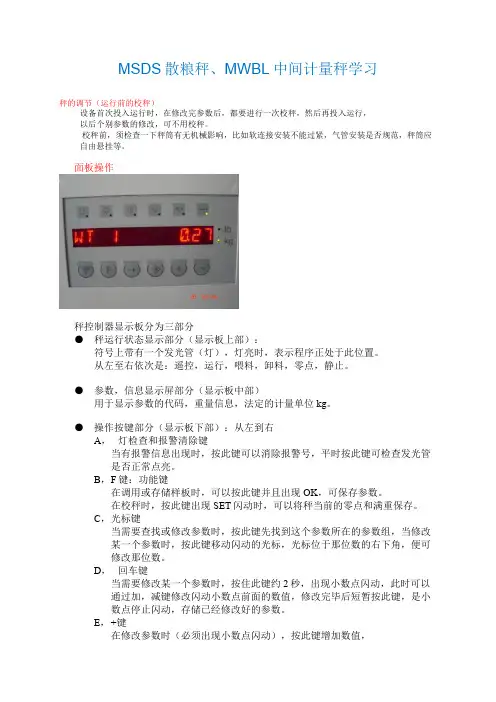

MSDS散粮秤、MWBL中间计量秤学习秤的调节（运行前的校秤）设备首次投入运行时，在修改完参数后，都要进行一次校秤，然后再投入运行，以后个别参数的修改，可不用校秤。

校秤前，须检查一下秤筒有无机械影响，比如软连接安装不能过紧，气管安装是否规范，秤筒应自由悬挂等。

面板操作秤控制器显示板分为三部分●秤运行状态显示部分（显示板上部）：符号上带有一个发光管（灯），灯亮时，表示程序正处于此位置。

从左至右依次是：遥控，运行，喂料，卸料，零点，静止。

●参数，信息显示屏部分（显示板中部）用于显示参数的代码，重量信息，法定的计量单位kg。

●操作按键部分（显示板下部）：从左到右A，灯检查和报警清除键当有报警信息出现时，按此键可以消除报警号，平时按此键可检查发光管是否正常点亮。

B，F键：功能键在调用或存储样板时，可以按此键并且出现OK，可保存参数。

在校秤时，按此键出现SET闪动时，可以将秤当前的零点和满重保存。

C，光标键当需要查找或修改参数时，按此键先找到这个参数所在的参数组，当修改某一个参数时，按此键移动闪动的光标，光标位于那位数的右下角，便可修改那位数。

D，回车键当需要修改某一个参数时，按住此键约2秒，出现小数点闪动，此时可以通过加，减键修改闪动小数点前面的数值，修改完毕后短暂按此键，是小数点停止闪动，存储已经修改好的参数。

E，+键在修改参数时（必须出现小数点闪动），按此键增加数值，在选择参数时，按此键查找下一个参数。

F，－键在修改参数时（必须出现小数点闪动），按此键减少数值在选择参数时，按此键查找上一个参数。

校秤方法：校秤参数组为ADC参数组校秤步骤:A，找到运行参数中的WT参数，当系统工作在第二步时（WT 2 ），按住F键，使秤进行工作至第一步（WT 1 ）B，打开电子箱，在线路板的右上角找到标定开关S2，将标定开关S2拨到右边CAL位置。

显示屏上由第一步进入第0步（WT 0 ），表示已退出运行状态。

C，同时按光标键和回车键约2秒进入参数组，然后按光标键找到ADC参数组，按加键找到ZERO参数，找到后按F键约2秒进行零设置，设置期间右边出现SET闪动。

电子秤安调培训一、100T电子秤现场联机安调流程1、电子秤运到安装位置后固定支脚。

2、通常安装电子秤的设备都把电机侧作为进口，这样增加了进口的长度。

顶屏显正对着进口方向。

3、打开100T电控箱侧顶罩板，把穿墙式航空插头固定在顶罩板的圆孔上。

4、联线：电子秤引出线6条，加一条W14线缆共计7条。

W18接入设备穿墙式插头的下端；W17连接D型插座的屏显； W4接电器控制箱的K1M接口；白线9针D型头接W14并用扎带绑扎固定避免松脱；W14（接工控机）接工控机串口卡的P2；电源线接入外电源（上电时）；W5脚踏开关放在操作台下面；5、安装2个屏显：带航空插头的屏显用M4×50的螺钉固定在设备进口顶端，航空插头和穿墙式插头对插；W17线缆连接的屏显用M4×30的螺钉固定随机配送的钢板后立在桌面上；6、拆除电子秤两侧不锈钢罩板，松开并取下上下秤体固定垫木的螺栓用随机附带的千斤顶从4角顶起上秤体，取出垫木，使上秤体平行下秤体落在称重传感器上。

上电后，任意取一重物分别放在电子秤上表面的4个角上，称重显示应该一致。

7、安装电子秤外罩板，注意：外罩板不能碰触下秤体，否则会影响称重数值的准确。

8、登录OIS管理员用户，在高级管理中打开电子秤功能，OIS软件界面出现电子秤操作窗口。

调整进出口方向和按键方向使电子秤、主机传送带方向、出图方向、键盘按键方向一致。

9、称重显示：OIS软件称重显示和2个屏显显示数据应该一致。

附图：电子秤：2个屏显：穿墙式插头：电子秤线缆：桌面屏显固定板：上下秤体间的垫木：主机：（带航插的屏显安装到电控箱侧的顶板上）电控箱：二、电子秤传感器安装与调试（一）车间内传感器的安装方法1、将四个传感器安装支腿后，用M12×50螺栓及弹垫、平垫固定在秤体下架四角传感器的相应安装位置上。

在四个传感器的受力箭头指示面分别标记出1、2、3、4字样——以胶带机电子称重系统仪表控制器安装位置为参照物，其右侧所安装的称重传感器受力箭头指示面标记为1，依此类推，以顺时针方向标识其它称重传感器就是2、3、4。

简述称重传感器摘要：质量是测量领域中的一个重要参数，称重技术自古以来就被人们所重视。

秤是最普遍、最普及的计量设备，电子秤取代机械秤是科学技术发展的必然规律。

而称重传感器作为电子秤的核心部件，更是有着更为广大的发展空间关键词：传感器种类选型一、前言电子秤是日常生活中常用的电子衡器，广泛应用于超市、大中型商场、物流配送中心。

电子秤在结构和原理上取代了以杠杆平衡为原理的传统机械式称量工具。

相比传统的机械式称量工具，电子秤具有称量精度高、装机体积小、应用范围广、易于操作使用等优点，在外形布局、工作原理、结构和材料上都是全新的计量衡器。

电子秤的设计首先是通过压力传感器采集到被测物体的重量并将其转换成电压信号。

输出电压信号通常很小，需要通过前端信号处理电路进行准确的线性放大。

放大后的模拟电压信号经A/D转换电路转换成数字量被送入到主控电路的单片机中，再经过单片机控制译码显示器，从而显示出被测物体的重量。

目前市场上使用的称量工具，或者是结构复杂，或者运行不可靠，且成本高，精度稳定性不好，调正时间长，易损件多，维修困难，装机容量大，能源消耗大，生产成本高。

而且目前市场上电子秤产品的整体水平不高，部分小型企业产品质量差且技术力量薄弱，设备不全，缺乏产品的开发能力，产品质量在低水平徘徊。

因此，有针对性地开发出一套有实用价值的电子秤系统，从技术上克服上述诸多缺点，改善电子秤系统在应用中的不足之处，具有现实意义。

二、称重传感器的定义与组成1）定义：它是一种力传感器，通过把被测量（质量）转化为另外一种被测量（电量）来测量质量的力传感器。

称重传感器是电子衡器的重要组成部分，在使用称重传感器时，应考虑使用地点的重力加速度和浮力的影响。

电子衡器应用称重传感器把被测物体的重量转化成电量，然后通过响应的检测仪表显示物体的质量。

由此可见，称重传感器的性能好坏对电子衡器的性能是至关重要的。

2）组成：称重传感器一般由敏感元件、变换元件、测量元件等几部分组成，有时加辅助电源。

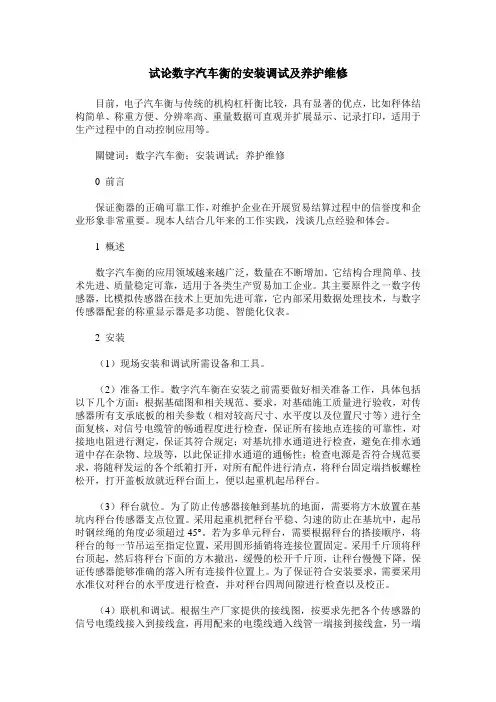

试论数字汽车衡的安装调试及养护维修目前，电子汽车衡与传统的机构杠杆衡比较，具有显著的优点，比如秤体结构简单、称重方便、分辨率高、重量数据可直观并扩展显示、记录打印，适用于生产过程中的自动控制应用等。

關键词：数字汽车衡；安装调试；养护维修0 前言保证衡器的正确可靠工作，对维护企业在开展贸易结算过程中的信誉度和企业形象非常重要。

现本人结合几年来的工作实践，浅谈几点经验和体会。

1 概述数字汽车衡的应用领域越来越广泛，数量在不断增加。

它结构合理简单、技术先进、质量稳定可靠，适用于各类生产贸易加工企业。

其主要原件之一数字传感器，比模拟传感器在技术上更加先进可靠，它内部采用数据处理技术，与数字传感器配套的称重显示器是多功能、智能化仪表。

2 安装（1）现场安装和调试所需设备和工具。

（2）准备工作。

数字汽车衡在安装之前需要做好相关准备工作，具体包括以下几个方面：根据基础图和相关规范、要求，对基础施工质量进行验收，对传感器所有支承底板的相关参数（相对较高尺寸、水平度以及位置尺寸等）进行全面复核，对信号电缆管的畅通程度进行检查，保证所有接地点连接的可靠性，对接地电阻进行测定，保证其符合规定；对基坑排水通道进行检查，避免在排水通道中存在杂物、垃圾等，以此保证排水通道的通畅性；检查电源是否符合规范要求，将随秤发运的各个纸箱打开，对所有配件进行清点，将秤台固定端挡板螺栓松开，打开盖板放就近秤台面上，便以起重机起吊秤台。

（3）秤台就位。

为了防止传感器接触到基坑的地面，需要将方木放置在基坑内秤台传感器支点位置。

采用起重机把秤台平稳、匀速的防止在基坑中，起吊时钢丝绳的角度必须超过45°。

若为多单元秤台，需要根据秤台的搭接顺序，将秤台的每一节吊运至指定位置，采用圆形插销将连接位置固定。

采用千斤顶将秤台顶起，然后将秤台下面的方木撤出，缓慢的松开千斤顶，让秤台慢慢下降，保证传感器能够准确的落入所有连接件位置上。

为了保证符合安装要求，需要采用水准仪对秤台的水平度进行检查，并对秤台四周间隙进行检查以及校正。

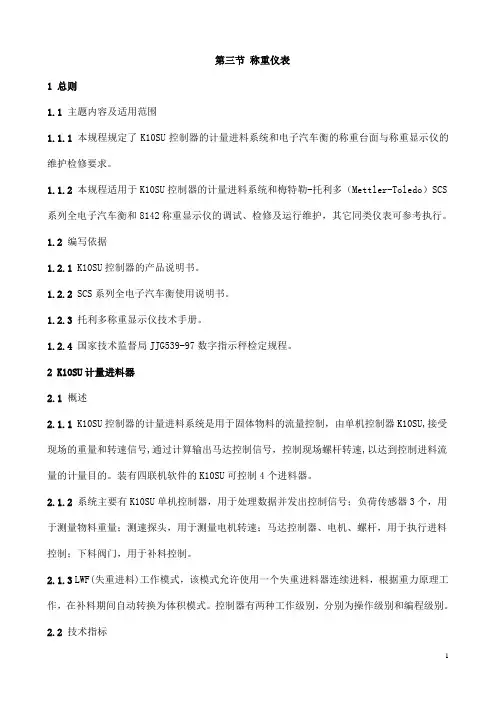

第三节称重仪表1 总则1.1 主题内容及适用范围1.1.1 本规程规定了K10SU控制器的计量进料系统和电子汽车衡的称重台面与称重显示仪的维护检修要求。

1.1.2 本规程适用于K10SU控制器的计量进料系统和梅特勒-托利多（Mettler-Toledo）SCS 系列全电子汽车衡和8142称重显示仪的调试、检修及运行维护，其它同类仪表可参考执行。

1.2 编写依据1.2.1 K10SU控制器的产品说明书。

1.2.2 SCS系列全电子汽车衡使用说明书。

1.2.3 托利多称重显示仪技术手册。

1.2.4 国家技术监督局JJG539-97数字指示秤检定规程。

2 K10SU计量进料器2.1 概述2.1.1 K10SU控制器的计量进料系统是用于固体物料的流量控制，由单机控制器K10SU,接受现场的重量和转速信号,通过计算输出马达控制信号，控制现场螺杆转速,以达到控制进料流量的计量目的。

装有四联机软件的K10SU可控制4个进料器。

2.1.2 系统主要有K10SU单机控制器，用于处理数据并发出控制信号；负荷传感器3个，用于测量物料重量；测速探头，用于测量电机转速；马达控制器、电机、螺杆，用于执行进料控制；下料阀门，用于补料控制。

2.1.3 LWF(失重进料)工作模式，该模式允许使用一个失重进料器连续进料，根据重力原理工作，在补料期间自动转换为体积模式。

控制器有两种工作级别，分别为操作级别和编程级别。

2.2 技术指标工作温度范围 10～50℃工作湿度范围 0～65%控制器电源 24VDC马达控制器电源 220VAC±10%称重能力 0～180kg/h下料能力低速档0～200kg/h 高速档0～1000kg/h称重精度 0.25%F.S2.3 检查校验2.3.1 检查项目2.3.1.1 仪表盘面检查a．检查面板显示是否正常，有无报警信息。

b．仪表盘面各指示灯、操作按钮必须完好。

c．仪表盘面上各种标记必须清晰。

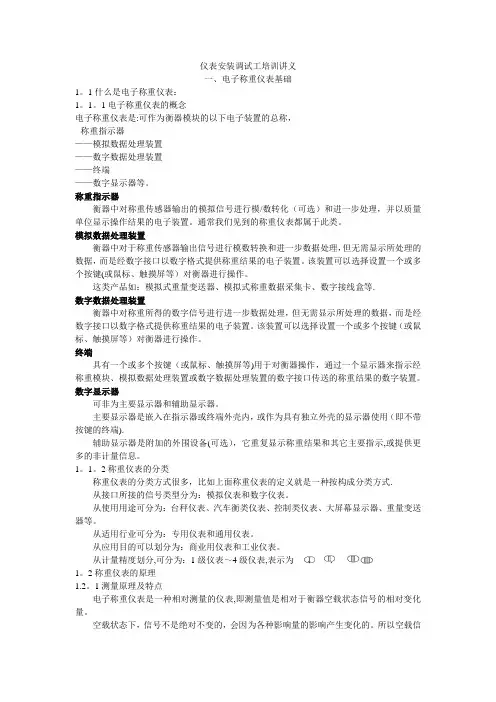

仪表安装调试工培训讲义一、电子称重仪表基础1。

1什么是电子称重仪表：1。

1。

1电子称重仪表的概念电子称重仪表是:可作为衡器模块的以下电子装置的总称，--称重指示器——模拟数据处理装置——数字数据处理装置——终端——数字显示器等。

称重指示器衡器中对称重传感器输出的模拟信号进行模/数转化（可选）和进一步处理，并以质量单位显示操作结果的电子装置。

通常我们见到的称重仪表都属于此类。

模拟数据处理装置衡器中对于称重传感器输出信号进行模数转换和进一步数据处理，但无需显示所处理的数据，而是经数字接口以数字格式提供称重结果的电子装置。

该装置可以选择设置一个或多个按键(或鼠标、触摸屏等）对衡器进行操作。

这类产品如：模拟式重量变送器、模拟式称重数据采集卡、数字接线盒等.数字数据处理装置衡器中对称重所得的数字信号进行进一步数据处理，但无需显示所处理的数据，而是经数字接口以数字格式提供称重结果的电子装置。

该装置可以选择设置一个或多个按键（或鼠标、触摸屏等）对衡器进行操作。

终端具有一个或多个按键（或鼠标、触摸屏等)用于对衡器操作，通过一个显示器来指示经称重模块、模拟数据处理装置或数字数据处理装置的数字接口传送的称重结果的数字装置。

数字显示器可非为主要显示器和辅助显示器。

主要显示器是嵌入在指示器或终端外壳内，或作为具有独立外壳的显示器使用（即不带按键的终端).辅助显示器是附加的外围设备(可选），它重复显示称重结果和其它主要指示,或提供更多的非计量信息。

1。

1。

2称重仪表的分类称重仪表的分类方式很多，比如上面称重仪表的定义就是一种按构成分类方式.从接口所接的信号类型分为：模拟仪表和数字仪表。

从使用用途可分为：台秤仪表、汽车衡类仪表、控制类仪表、大屏幕显示器、重量变送器等。

从适用行业可分为：专用仪表和通用仪表。

从应用目的可以划分为：商业用仪表和工业仪表。

从计量精度划分,可分为：1级仪表～4级仪表,表示为、、、1。

2称重仪表的原理1.2。

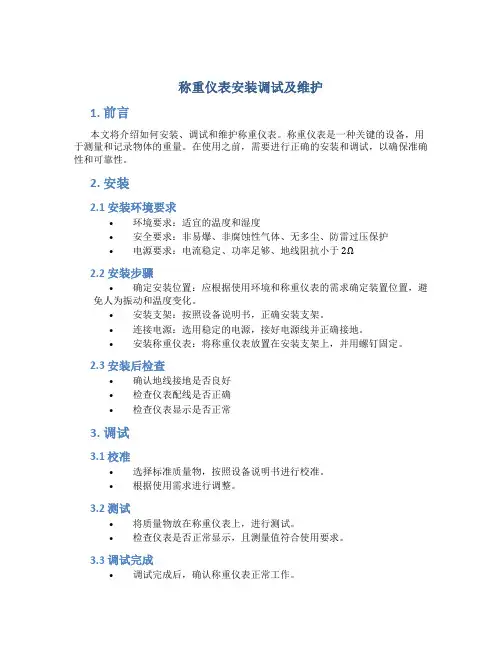

称重仪表安装调试及维护1. 前言本文将介绍如何安装、调试和维护称重仪表。

称重仪表是一种关键的设备，用于测量和记录物体的重量。

在使用之前，需要进行正确的安装和调试，以确保准确性和可靠性。

2. 安装2.1 安装环境要求•环境要求：适宜的温度和湿度•安全要求：非易爆、非腐蚀性气体、无多尘、防雷过压保护•电源要求：电流稳定、功率足够、地线阻抗小于2Ω2.2 安装步骤•确定安装位置：应根据使用环境和称重仪表的需求确定装置位置，避免人为振动和温度变化。

•安装支架：按照设备说明书，正确安装支架。

•连接电源：选用稳定的电源，接好电源线并正确接地。

•安装称重仪表：将称重仪表放置在安装支架上，并用螺钉固定。

2.3 安装后检查•确认地线接地是否良好•检查仪表配线是否正确•检查仪表显示是否正常3. 调试3.1 校准•选择标准质量物，按照设备说明书进行校准。

•根据使用需求进行调整。

3.2 测试•将质量物放在称重仪表上，进行测试。

•检查仪表是否正常显示，且测量值符合使用要求。

3.3 调试完成•调试完成后，确认称重仪表正常工作。

•随时记录测试数据和维修历史。

4. 维护4.1 日常维护•定期检查仪器外观有无损伤。

•定期清洁积尘和污垢。

•定期校准仪器，确保其精度。

4.2 保养•根据使用频率和环境，定期检查传感器、读数器和输出信号等部分。

•发现问题后，及时进行修理。

4.3 维修•当仪器出现故障时，应按照设备说明书进行维修，或请专业技术人员进行维修。

•随时记录维修历史和费用。

5. 结论本文介绍了称重仪表的安装、调试和维护，希望能对使用者提供帮助。

在使用中，应遵循安全规范，确保称重仪表的准确性和可靠性，延长设备寿命。

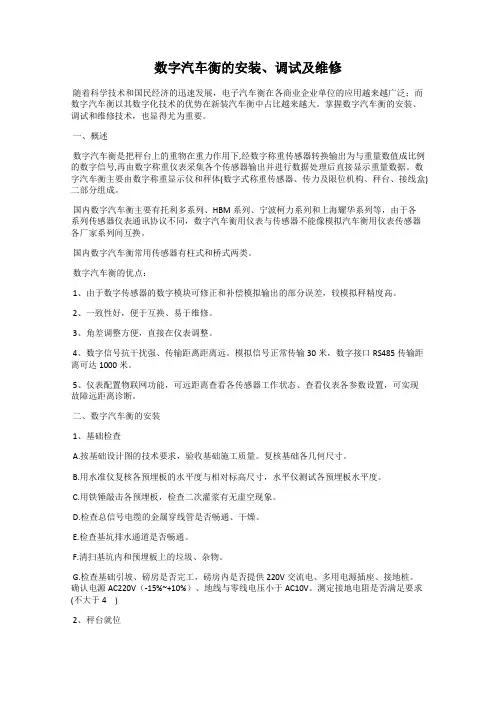

数字汽车衡的安装、调试及维修随着科学技术和国民经济的迅速发展，电子汽车衡在各商业企业单位的应用越来越广泛；而数字汽车衡以其数字化技术的优势在新装汽车衡中占比越来越大。

掌握数字汽车衡的安装、调试和维修技术，也显得尤为重要。

一、概述数字汽车衡是把秤台上的重物在重力作用下,经数字称重传感器转换输出为与重量数值成比例的数字信号,再由数字称重仪表采集各个传感器输出并进行数据处理后直接显示重量数据。

数字汽车衡主要由数字称重显示仪和秤体(数字式称重传感器、传力及限位机构、秤台、接线盒)二部分组成。

国内数字汽车衡主要有托利多系列、HBM系列、宁波柯力系列和上海耀华系列等，由于各系列传感器仪表通讯协议不同，数字汽车衡用仪表与传感器不能像模拟汽车衡用仪表传感器各厂家系列间互换。

国内数字汽车衡常用传感器有柱式和桥式两类。

数字汽车衡的优点：1、由于数字传感器的数字模块可修正和补偿模拟输出的部分误差，较模拟秤精度高。

2、一致性好，便于互换、易于维修。

3、角差调整方便，直接在仪表调整。

4、数字信号抗干扰强、传输距离距离远。

模拟信号正常传输30米，数字接口RS485传输距离可达1000米。

5、仪表配置物联网功能，可远距离查看各传感器工作状态、查看仪表各参数设置，可实现故障远距离诊断。

二、数字汽车衡的安装1、基础检查A.按基础设计图的技术要求，验收基础施工质量。

复核基础各几何尺寸。

B.用水准仪复核各预埋板的水平度与相对标高尺寸，水平仪测试各预埋板水平度。

C.用铁锤敲击各预埋板，检查二次灌浆有无虚空现象。

D.检查总信号电缆的金属穿线管是否畅通、干燥。

E.检查基坑排水通道是否畅通。

F.清扫基坑内和预埋板上的垃圾、杂物。

G.检查基础引坡、磅房是否完工，磅房内是否提供220V交流电、多用电源插座、接地桩。

确认电源AC220V（-15%~+10%）、地线与零线电压小于AC10V。

测定接地电阻是否满足要求(不大于4)2、秤台就位3、系统接线与接地汽车衡系统接线包括称重传感器与接线盒的连接，接线盒与称重显示仪表的连接，称重显示仪表与打印机、大屏幕显示器、计算机等设备的连接。

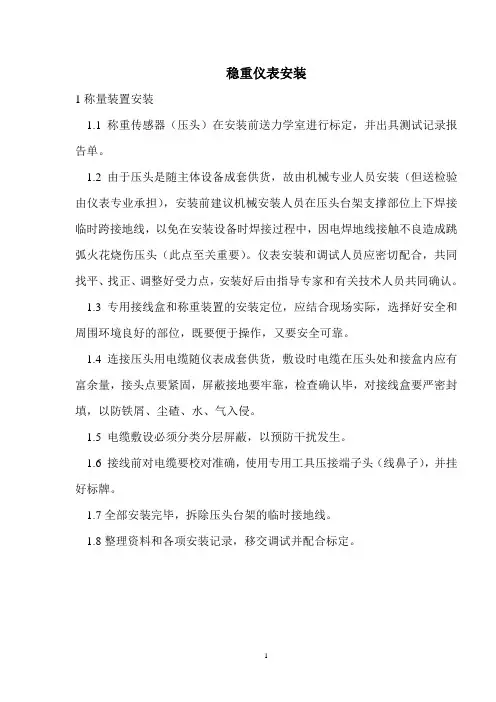

稳重仪表安装
1称量装置安装
1.1 称重传感器（压头）在安装前送力学室进行标定，并出具测试记录报告单。

1.2 由于压头是随主体设备成套供货，故由机械专业人员安装（但送检验由仪表专业承担），安装前建议机械安装人员在压头台架支撑部位上下焊接临时跨接地线，以免在安装设备时焊接过程中，因电焊地线接触不良造成跳弧火花烧伤压头（此点至关重要）。

仪表安装和调试人员应密切配合，共同找平、找正、调整好受力点，安装好后由指导专家和有关技术人员共同确认。

1.3专用接线盒和称重装置的安装定位，应结合现场实际，选择好安全和周围环境良好的部位，既要便于操作，又要安全可靠。

1.4 连接压头用电缆随仪表成套供货，敷设时电缆在压头处和接盒内应有富余量，接头点要紧固，屏蔽接地要牢靠，检查确认毕，对接线盒要严密封填，以防铁屑、尘碴、水、气入侵。

1.5 电缆敷设必须分类分层屏蔽，以预防干扰发生。

1.6 接线前对电缆要校对准确，使用专用工具压接端子头（线鼻子），并挂好标牌。

1.7全部安装完毕，拆除压头台架的临时接地线。

1.8整理资料和各项安装记录，移交调试并配合标定。

1.9称重装置安装流程见下图：。
