称重仪表接口技术介绍

请按称重仪表的RS232端口类型和计算机端口类型在市场购买相应接口（一般电子或电脑商店都有买），仪表与计算机之间的连接可选一般网线或屏弊线（至少三芯）。

按照称重仪表的说明书，找出仪表RS232端口的地线脚（GND)、发送脚(TXD)、接收脚(RXD)，计算机的RS23端品的地线脚（GND)、发送脚(TXD)、接收脚(RXD)。

接照下表连接：计算机地线（GND)<-------->地线(GND)称重仪表发送(TXD)<-------->接收(RXD)接收(RXD)<-------->发送(TXD)仪表的引脚说明，请查看连接称重仪表说明书。

目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(小于12米)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。

最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连，和DB25的常用信号脚说明：9针串口（DB9）针号功能说明缩写1 数据载波检测DCD2 接收数据RXD3 发送数据TXD4 数据终端准备DTR5 信号地GND6 数据设备准备好DSR7 请求发送RTS8 清除发送CTS9 振铃指示DELL25针串口（DB25）针号功能说明缩写8 数据载波检测DCD 3 接收数据RXD 2 发送数据TXD 20 数据终端准备DTR 7 信号地GND 6 数据准备好DSR4 请求发送RTS5 清除发送CTS22 振铃指示DELL232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）25针－25针9针－25针9针－9针2 3 3 2 2 23 2 2 3 3 35 5 7 7 5 7上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。

称重仪表的知识一、称重仪表基本原理称重仪表是一种用于测量物体重量的电子设备，其基本原理是利用称重传感器将物体的重量转换为电信号，经过信号处理技术处理后，再通过显示与输出功能将重量信息显示或输出。

二、称重传感器类型称重传感器是称重仪表的核心部件，其类型多种多样，常见的有电阻应变式、电容式、电感式等。

其中，电阻应变式传感器由于精度高、稳定性好、性能可靠等优点，被广泛应用于各种称重仪表中。

三、信号处理技术信号处理技术是称重仪表中的关键技术之一，其作用是将称重传感器输出的微弱电信号进行放大、滤波、线性化等处理，以提取出准确的重量信息。

常用的信号处理技术包括模拟电路信号处理和数字信号处理。

四、显示与输出功能称重仪表的显示与输出功能是其基本功能之一，其作用是将重量信息以数字、模拟等方式显示或输出，方便用户读取和记录。

常见的显示与输出功能包括LED显示屏、液晶显示屏、串行通信输出等。

五、校准与标定方法校准与标定是保证称重仪表准确性和可靠性的重要环节，其方法包括砝码标定法、替代法、标准物质法等。

在校准与标定过程中，需要严格按照操作规程进行，以确保结果的准确性和可靠性。

六、应用领域与行业称重仪表的应用领域非常广泛，包括化工、食品、医药、建材、能源等众多行业。

在这些行业中，称重仪表主要用于物料计量、过程控制、质量检测等方面，为生产管理提供重要的数据支持。

七、安装与调试步骤安装与调试是保证称重仪表正常工作和提高测量准确性的重要步骤。

在安装与调试过程中，需要按照规定的步骤进行操作，注意调整传感器的安装角度和位置，确保仪表的稳定性和准确性。

八、常见故障与排除在使用过程中，称重仪表可能会出现各种故障，如显示不准确、无显示、电源故障等。

针对不同的故障，需要采取相应的排除方法，如更换传感器、调整电路参数、检修电源等。

同时，也需要定期对设备进行维护和保养，以保证其正常运转。

九、发展趋势与新技术随着科技的不断进步和应用需求的不断提高，称重仪表也在不断发展和改进。

串口秤的原理和应用方法1. 串口秤的原理串口秤是一种通过串口通信方式与计算机交互的电子秤。

它通过串口接口连接到计算机，使用串口通信协议实现数据传输和命令控制。

串口秤的工作原理主要包括传感器、A/D转换器、串口通信模块和控制器。

1.1 传感器串口秤的核心是传感器，它能将物体的重量转换为电信号。

常见的传感器包括压力传感器、应变片、压电传感器等。

它们能够感知物体施加在上面的重力或压力，并将其转换为电信号输出。

1.2 A/D转换器传感器输出的电信号是模拟信号，需要经过A/D转换器转换为数字信号才能被计算机识别和处理。

A/D转换器能够将模拟电信号转换为对应的数字值，常见的转换方式有逐次逼近型和双积分型。

转换结果以二进制形式传输给控制器和计算机。

1.3 串口通信模块串口通信模块主要负责串口通信协议的实现和数据传输。

常见的串口通信协议有RS232、RS485等。

它能够将数字信号通过串口接口传输给计算机，并接收计算机发送的命令和数据。

1.4 控制器控制器是串口秤的核心处理器，它能够接收串口通信模块传输的数据和命令，并进行处理和控制。

控制器还可以存储和管理秤的相关参数和配置信息。

通过控制器，可以实现对秤的校准、单位切换、零点调整等功能。

2. 串口秤的应用方法串口秤由于其与计算机的高度集成，具有灵活性高、数据处理能力强的特点，被广泛应用于各个领域。

下面介绍几种常见的串口秤的应用方法。

2.1 与商业软件配合串口秤常用于商场、超市等销售场所。

通过串口通信，串口秤可以与POS系统或其他商业软件配合使用。

商业软件可以通过串口通信与串口秤建立连接，实时获取商品的重量信息，并进行价格计算和库存管理。

2.2 数据采集与分析串口秤的数据可以通过计算机进行采集和记录。

例如在实验室或工业领域，可以将串口秤与计算机连接，利用串口通信将重量数据传输给计算机。

计算机可以对数据进行分析、统计和报表生成，方便实时监测和生产管理。

2.3 自动化控制串口秤也可以应用于自动化控制系统中。

D10数字式电子称重仪表使用说明书2012年04月版限公司目录第一章技术参数 (1)第二章安装联接 (2)一、仪表与数字传感器的连接 (2)三、仪表与大屏幕的连接使用 (2)四、仪表与电脑的连接使用 (2)五、仪表与蓄电池的连接使用 (2)第三章称重记录的贮存与打印 (2)一．称重记录的贮存 (2)二. 皮重存储的输入方法： (3)三. 称重记录的打印 (3)四. 统计报表的打印 (4)五．称重记录的查询 (6)六．称重记录的删除 (7)七．查询打印 (8)附录A：打印操作举例： (8)附录B：明细表及统计报表示例 (10)第一章技术参数1、型号：D102、数字传感器接口：通信方式RS485信号传输距离最长1000米传输波特率9600、19200 bps激励电源DC12V数字接口能力最多16个数字传感器或数字模块3、显示：7位白光LED数码管，7个状态指示符。

4、键盘数字键0 ~ 9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式串行输出方式，电流环和RS232传输波特率600bps7、串行通讯接口传输方式RS232波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPONLQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，P带热敏微打，P1带针式微打。

9、数据贮存可贮存1500组车号皮重，201组货号和中英文货物名，100组客户号及中英文客户名，100组数字或中英文备注信息，可贮存2400组称重记录，20组过载记录。

10、使用环境电源输入AC110~220V 50~60HZDC 12V使用温度0℃~ 40℃储运温度-25℃~ 55℃相对湿度≤85%RH11、外型339×110×230 mm12、自重约3.7公斤第二章 安 装 联 接 一、仪表与数字传感器的连接本仪表可接C 系列和E 系列数字传感器,接法如下：数字传感器接口及说明三、仪表与大屏幕的连接使用可接柯力或耀华大屏幕，接法如下 1.RS232接法2.电流环接法四、仪表与电脑的连接使用本仪表串口通讯方式是RS232。

XK3168电子称重仪表技术手册XK3168电子称重仪表技术手册目录第一章概述••••••••••••1第二章主要技术指标••••••••••••3第三章安装连接••••••••••••5第四章量程标定••••••••••••8第五章参数设置••••••••••••9第六章定时关机•••••••••••13亲爱的用户：在使用仪表前，敬请仔细阅读本手册该产品执行标准GB/T7724——2008检定规程JJG649-90第一章概述XK3168电子称重仪表采用高速高精度A/D 转换技术,以可靠的硬件电路,先进的元器件，和科学的管理软件相接合，并采用金属外壳以提高屏蔽性能和抗干扰能力。

在生产过程中严格执行先进的生产工艺和检测手段，具有很高的可靠性和稳定性。

XK3168电子称重仪表的技术性能：（1）采用8位单片机，高速A/D转换技术,转换速度快,分辨率高。

（2）全数字式键盘标定，标定方法简单明确。

（3）具有称重显示、日期、车号、皮重的设置功能,单位和货号的设置可选。

(4）具有一次置皮称重，或同一车辆的皮重、毛重的任意顺序称量，及多辆车交叉称重功能。

（5）具有称重结果的查询，多联单打印，累计数打印功能。

打印项目包括：序号、日期、车号、单位号、货号、毛重、皮重、净重等信息。

最多可存储500次称重结果。

（6）仪表本身自带微型打印机,打印方便可靠,而且成本大大降低。

（7）配有RS－232C和RS－422串行通讯接口。

并具有与之配套的大屏幕。

（8）具有可靠的数据断电保护功能及万年历时钟功能。

（9）具有定时关机功能。

（10）具有交直流两用功能,可外接12V电瓶。

（11）具有超载记录功能。

第二章主要技术指标满量程净输入范围： ( 3~35) mV称台始重信号范围： (0~20) Mv准确度等级Ⅲ级 n=3000A/D转换速率: >50次/秒内分辨率： 1/50万显示分度值： 1/2/5/10/20/50/100可选非线性：≤0.01%FS零点温漂：≤0.1 μV/℃满量程温度系数：≤5×10-6/℃零点跟踪： 0.5e/1.0e/1.5e/2.0e可选开机置零范围： 10%FS置零键置零范围： 4%FS/100%FS可选传感器供桥电压: DC8V,可接8只阻抗不低于350Ω的传感器大屏幕接口： RS-422串行接口,波特率4800串行接口： RS-232C和RS-422, 波特率4800工作温度： 0~+40℃相对湿度：≤90%RH电源： AC220V（-15%~+10%)50Hz±2%功耗：≤15W键盘：数字键0~9及16个功能键显示屏： 6位LED显示，4个状态指示灯外型尽寸： 305×223×170重量： 2.1kg第三章安装联接一、传感器接口传感器接口采用DB—9芯孔连接器,引脚定义如下:1、与六线传感器的连接2、与四线传感器的连接二、串行通讯接口RS-232C和大屏幕接口RS-422。

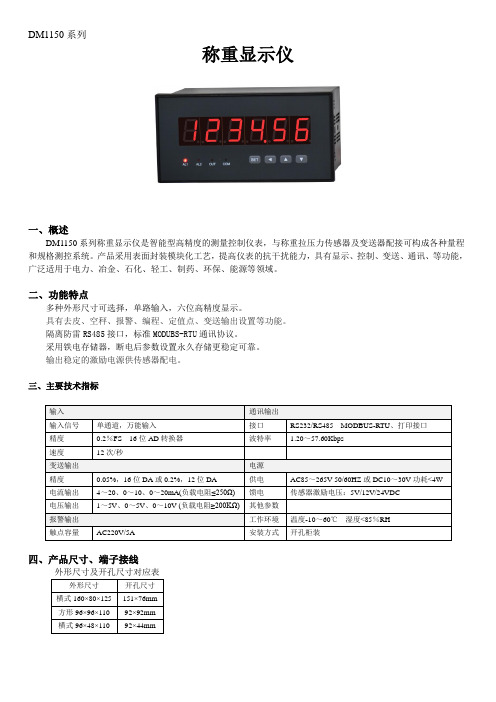

DM1150系列称重显示仪一、概述DM1150系列称重显示仪是智能型高精度的测量控制仪表，与称重拉压力传感器及变送器配接可构成各种量程和规格测控系统。

产品采用表面封装模块化工艺，提高仪表的抗干扰能力，具有显示、控制、变送、通讯、等功能，广泛适用于电力、冶金、石化、轻工、制药、环保、能源等领域。

二、功能特点多种外形尺寸可选择，单路输入，六位高精度显示。

具有去皮、空秤、报警、编程、定值点、变送输出设置等功能。

隔离防雷RS485接口，标准MODUBS-RTU通讯协议。

采用铁电存储器，断电后参数设置永久存储更稳定可靠。

输出稳定的激励电源供传感器配电。

三、主要技术指标输入通讯输出输入信号单通道，万能输入接口RS232/RS485 MODBUS-RTU、打印接口精度0.2％FS 16位AD转换器波特率 1.20～57.60Kbps速度12次/秒变送输出电源精度0.05%，16位DA或0.2%，12位DA 供电AC85～265V 50/60HZ或DC10～30V功耗<4W电流输出4～20、0～10、0～20mA(负载电阻≤250Ω)馈电传感器激励电压：5V/12V/24VDC电压输出1～5V、0～5V、0～10V (负载电阻≥200KΩ)其他参数报警输出工作环境温度-10～60℃湿度<85％RH触点容量AC220V/5A 安装方式开孔柜装四、产品尺寸、端子接线外形尺寸及开孔尺寸对应表外形尺寸开孔尺寸横式160×80×125 151×76mm方形96×96×110 92×92mm横式96×48×110 92×44mm(1)横式160×80端子接线图五、产品选型智能测控仪DM1150-□□-□□□-□□()备注：1、选型时根据接线图选择功能，因接线端子数量有限，同一组端子上只能选择一种功能，2、选型必须完整，没有选到的功能也要填上代码。

d f电子称重仪表使用说明书This manuscript was revised by the office on December 10, 2020.D2008F（A/P/P1）电子称重仪表使用说明书2012年04月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司目录第一章技术参数1、型号： D2008F （A/P/P1）2、数字传感器接口：通信方式 RS485信号传输距离最长1000米传输波特率 9600、19200 bps激励电源 DC12V数字接口能力最多16个数字传感器或数字模块3、显示： 7位白光LED数码管，7个状态指示符。

4、键盘数字键 0 ~ 9功能键 30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式串行输出方式，电流环和RS232传输波特率 600bps7、串行通讯接口传输方式 RS232/RS485波特率 600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPON LQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，D2008FP带热敏微打，D2008FP1带针式微打。

9、数据贮存可贮存1500组车号皮重，201组货号和中英文货物名，100组客户号及中英文客户名，100组数字或中英文备注信息，可贮存2400组称重记录，20组过载记录。

10、使用环境电源输入 AC110~220V 50~60HZDC 12V使用温度 0℃ ~ 40℃储运温度 -25℃ ~ 55℃相对湿度≤85%RH11、外型 339×110×230 mm12、自重约公斤第二章安装联接一、仪表与数字传感器的连接本仪表可接C系列和E系列数字传感器,接法如下：数字传感器接口及说明三、仪表与大屏幕的连接使用可接柯力或耀华大屏幕，接法如下接法2.电流环接法四、仪表与电脑的连接使用本仪表有两种串口通讯方式，一是RS232；二是RS485。

简述衡安电子秤RS232接口传输的一般规律
电子称重系统中，对称重显示仪表的要求是很严格的，首先是稳定性和显示精确度/显示速度要好，其次是电子秤仪表的人性化操作和输出接口的功能和适应性要强。

最典型的就是RS232异步串行输出功能，它的技术成熟，可以连接电脑，大屏幕显示器，支持RS232串口的打印机，而且大部分的电子产品都支持RS232界面卡。

所以大部分的电子衡器产品都增加了RS232接口。

大部分厂家电子秤的RS232接口输出形式都是相似的，比如：
Stream连续输出信号——连接计算机称重软件记录数据，连接大屏幕重量数据显示器。

Cmd计算机命令输出——连接上位机、PLC等系统，实现称重管理自动化控制。

Auto重量数据稳定后再输出——连接打印机，使之自动打印重量数据。

Kpc电子秤命令输出——连接计算机或打印机，人工控制重量数据的传输。

电子秤的性价比越高，它的各种功能就越多。

比如：电子天平，它基本支持所有功能；而电子台秤就支持电子秤命令输出，普通计重案秤基本不支持RS232功能，高精度计数案秤基本支持电子秤命令输出，电子平台秤仪表基本都支
持RS232接口输出。

称重模块、接线盒和称重仪表的接线说明
一套完整的称重系统是由三或四个等称重模块(主要是称重传感器)、接线盒、称重显示仪表通过导线连接组成的。

下面主要介绍灰色线传感器的接线介绍。

1、称重模块如图，传感器有五根不同颜色的导线，分别：
的触点相连接。

INDICATOR使用六芯导线与称重仪表相连接。

3、接线盒INDICATOR使用六芯导线时，一端按照下表进行连接
4、六芯导线另一端与称重仪表的连接，按照安全栅一端的颜色，依次对应即可。

左端为24V 电源（蓝+灰—）接入，中间为安全栅，右边为4—20MA（红+蓝—）电流输出。

D2008F（A/P/P1）电子称重仪表使用说明书2012年04月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司目录第一章技术参数1、型号： D2008F （A/P/P1）2、数字传感器接口：通信方式 RS485信号传输距离最长1000米传输波特率 9600、19200 bps激励电源 DC12V数字接口能力最多16个数字传感器或数字模块3、显示： 7位白光LED数码管，7个状态指示符。

4、键盘数字键 0 ~ 9功能键 30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式串行输出方式，电流环和RS232传输波特率 600bps7、串行通讯接口传输方式 RS232/RS485波特率 600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPON LQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，D2008FP带热敏微打，D2008FP1带针式微打。

9、数据贮存可贮存1500组车号皮重，201组货号和中英文货物名，100组客户号及中英文客户名，100组数字或中英文备注信息，可贮存2400组称重记录，20组过载记录。

10、使用环境电源输入 AC110~220V 50~60HZDC 12V使用温度 0℃ ~ 40℃储运温度 -25℃ ~ 55℃相对湿度≤85%RH11、外型 339×110×230 mm12、自重约公斤第二章 安 装 联 接 一、仪表与数字传感器的连接本仪表可接C 系列和E 系列数字传感器,接法如下：数字传感器接口及说明 三、仪表与大屏幕的连接使用可接柯力或耀华大屏幕，接法如下接法2.电流环接法四、仪表与电脑的连接使用本仪表有两种串口通讯方式，一是RS232；二是RS485。

电子秤接口定义
电子秤的接口定义是指规定了电子秤与其他设备和系统之间的通信协议和数据格式。

具体的接口定义可能包括以下几个方面：
1. 通信接口：电子秤可以通过串口、USB、蓝牙等方式与其他设备进行通信，接口定义了通信的物理连接方式和电气特性。

2. 数据格式：电子秤在与其他设备之间传输的数据需要遵循一定的格式，如ASCII码、二进制等，接口定义了数据的编码方式和结构。

3. 命令协议：为了实现电子秤与其他设备的交互，需要定义一套命令协议，包括读取重量、清零秤盘、设置单位等命令，接口定义了命令的格式和解析规则。

4. 数据传输速率：电子秤与其他设备之间的通信需要明确数据传输的速率，接口定义了数据传输的速度和流控方式。

5. 错误处理：电子秤在通信过程中可能会发生错误，接口定义了错误码和错误处理的方式，包括数据包丢失、通信超时等。

通过规定电子秤的接口定义，可以实现不同品牌、不同型号的电子秤之间的互操作，也可以方便地将电子秤与其他设备和系统进行集成。

串口秤的原理和应用概述串口秤是一种利用串口通信技术实现数据传输的称重设备。

它广泛应用于各行各业，例如超市、物流仓储、工业生产等领域。

本文将从原理和应用两个方面介绍串口秤的相关知识。

原理串口秤的工作原理主要包括传感器、模拟电路和串口通信三个部分。

1. 传感器传感器是串口秤的核心部件，通过测量物体所产生的力并将其转化为电信号。

常见的传感器有压力传感器、称重传感器等。

传感器将所测得的数据转化为模拟电信号并输出给模拟电路。

2. 模拟电路模拟电路是将传感器输出的模拟电信号进行放大、滤波、线性化等处理，以保证信号的准确性和稳定性。

经过模拟电路处理后的数据被转化为数字信号，进一步传输和处理。

3. 串口通信串口通信是串口秤与其他设备之间进行数据交互的方式。

通常情况下，串口秤采用标准的RS232或者RS485串口协议与计算机、显示器或打印机等设备进行连接。

通过串口通信，串口秤可以将称重数据传输给计算机，并且接收计算机发送的控制指令。

应用串口秤的应用十分广泛，以下是几个常见的应用场景。

1. 超市称重收银在超市购物结账环节，会员客户将购买的物品放在串口秤上进行称重，然后关联到计算机上的收银系统中。

串口秤将称重数据通过串口通信传输给计算机，计算机根据称重信息计算商品价格，完成结算。

2. 物流仓储管理在物流仓储领域，串口秤用于对货物进行称重。

每块货物到达仓储区域后，通过串口秤进行称重，以确认货物的重量并录入计算机系统。

通过物流仓储管理软件，可以对不同货物的重量进行统计，方便后续对货物的跟踪和管理。

3. 工业生产过程控制在某些工业生产过程中，需要对原材料或半成品进行称重。

串口秤可与生产设备连接，并通过串口通信将称重数据传输给控制系统。

根据称重数据的变化，控制系统可以自动调整生产设备的工作状态，以控制生产过程中的质量和效率。

4. 健康体重测量串口秤在医疗领域也有应用，用于测量患者的体重。

患者站在秤上，称重数据通过串口通信传输给医疗设备，医生或护士可以根据体重数据判断患者的健康状况，并做出相应的诊断和治疗方案。

D30-2
电子称重仪表
使用说明书
●使用前请仔细阅读本产品说明书
●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司
第1章 技术参数
1、数字传感器接口：，通讯方式RS485，能连接1～4个柯力E型数字传感器，通讯距离不大于30m；
第二节、仪表与电脑的连接使用
本仪表的串口通讯方式为RS232：
仪表的PC 接口定义 仪表与电脑的RS232连接
第三节、仪表与蓄电池的连接使用
仪表内部自带电池充电功能模块。

蓄电池请使用12V/7Ah。

第三章 按键、指示灯、操作说明
第一节、按键、指示灯说明
8个轻触按键：【测试/✁】，【功能/ 】，【累加/✐】，【累清/✂】，【标定】，【调秤】，【
仪表PC 接
口
电脑9芯串口22335
5
去皮/取消】，【置零
1.复合键说明：
【测试
1【功能】【
【置零
2【
【置零
附录A: 通信协议
串口数据格式可设置为：
讯方式，通讯协议格式分为
(1). 连续方式
所传送的数据为仪表显示的当前重量
地址：宁波市江北投资创业园C区服务热线：400-887-4165
800-857-4165
邮编：315033
网址：。

HT9800-V10称重显示控制器使用说明书杭州衡天电子有限公司目录第一章仪表简介一、概述 (2)二、技术性能 (2)第二章接口定义一、接口定义 (3)二、通讯协议 (3)第三章标定调试一、参数设置 (5)二、重量标定 (8)三、补偿标定 (9)四、修改标率和密码 (9)第四章操作使用一、打印设置 (11)二、开机置零和按键置零 (11)三、显示传感器毫伏信号 (11)四、内存清除 (12)五、日期时间修改 (13)六、预置皮重 (13)七、贮存打印 (14)八、累计报表打印 (16)九、查询 (17)十、重量单位转换 (20)十一、错误显示信息说明 (21)敬请您在操作使用HT9800仪表之前，认真仔细地阅读本使用说明书，谢谢您的合作！第一章仪表简介一、概述HT9800-V10采用先进的单片机技术、24位Sigma-Delta A/D转换器、抗振动滤波器设计的超高精度称重仪表，其转换速度快，功能强大，长期稳定性好。

二、技术性能⑴输入信号范围：-10～+23mV⑵A/D转换：24位Sigma-Delta模数转换⑶A/D采样频率：38.400kHz⑷非线性：≤0.0015﹪F.S.⑸增益误差漂移：1ppm/℃⑹最小分辨率：0.2µV/d⑺显示分度数：≤50000⑻供桥电压：DC10V/350mA⑼显示屏：大六位真空荧光显示器⑽时钟：万年历时钟，自动走时，不受断电影响⑾串行接口1：串行打印机接口，波特率9600bps⑿串行接口2：RS-232C和RS-485，波特率1200/2400/4800/9600可选⒀大屏幕接口：20mA电流环接口，接衡天大屏幕⒁工作温度：0～+40℃⒂储存温度：-40～+85℃⒃相对湿度：≤90﹪R.H⒄交流供电：AC187～242V、49～51Hz⒅功耗：10W⒆外形尺寸：275×230×85mm⒇重量： 3.5kg一、接口定义1、电源接口L GND N220V接地220V注：L和N接AC220V2、串行接口1RXD1TXD1GND LOOP GNDRS232C接串行打印机接衡天大屏幕3、串行接口2RXD2TXD2GND A BRS232C RS4854、传感器接口（采用7位端子连接）EXC+SEN+EXC-SEN-SIG+SIG-SHLD供桥+反馈+供桥-反馈-信号+信号-屏蔽注：接4线制传感器时把EXC+与SEN+短接，把EXC-和SEN-短接。

D10数字式电子称重仪表技术说明书目录第一章技术参数 (1)第二章安装联接 (2)一、仪表与数字传感器的连接 (2)三、仪表与大屏幕的连接使用 (2)四、仪表与电脑的连接使用 (2)五、仪表与蓄电池的连接使用 (2)第三章秤台调试步骤简介 (3)第四章数字传感器调试 (3)第一节修改传感器通信地址和秤台数字传感器组秤 (3)第二节修改数字传感器通讯角位 (4)第三节查看各角位内码 (5)第四节角差修正 (5)第五章标定调试 (7)第一节标定 (7)第二节分度值自动切换 (9)第三节标定误差的修正 (9)第六章其他操作 (10)第一节密码管理 (10)第二节定时关机 (11)第三节系统测试 (11)第四节PC通讯参数设置 (11)第五节参数保存及还原 (12)第六节打印参数设置 (12)第七节自定义打印格式设置 (14)第七节仪表文本信息输入与文本信息删除 (17)第六章信息提示 (20)附录A: 通信协议 (21)附录B：称重单格式示例： (24)附录C：明细表及统计报表示例 (25)附录D：仪表出厂默认参数 (25)第一章技术参数1、型号：D102、数字传感器接口：通信方式RS485信号传输距离最长1000米传输波特率9600、19200 bps激励电源DC12V数字接口能力最多可接16个数字传感器3、显示：7位LED数码管，7个状态指示符。

4、键盘数字键0 ~ 9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式电流环和RS232传输波特率600bps7、串行通讯接口传输方式RS232波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPONLQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，P带热敏微打，P1带针式微打。

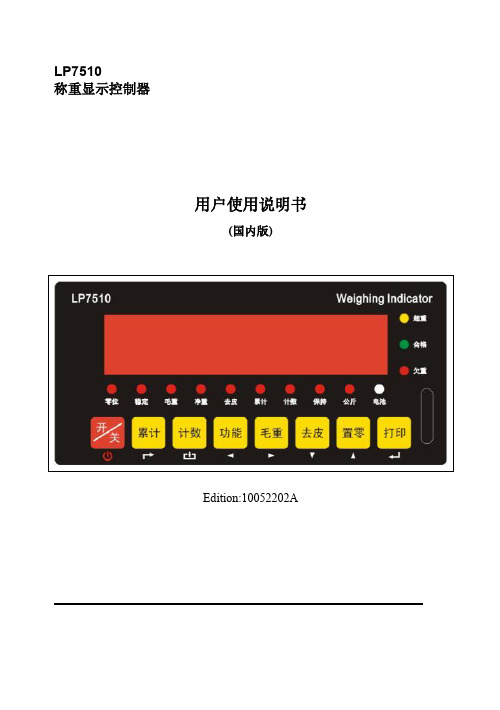

LP7510称重显示控制器用户使用说明书(国内版)Edition:10052202A安全须知为保证安全操作，请遵守以下的常规安全注意事项。

警告警告警告目录一、概述 (1)1.1 主要功能 (1)1.2 技术参数 (1)1.3外形及安装图 (2)1.4蓄电池的使用 (3)二、安装和调试 (4)2.1开箱检查 (4)2.2电源连接 (4)2.3秤台连接 (4)2.4通讯口连接 (5)2.5 4~20mA输出功能连接 (6)2.6继电器输出控制信号功能连接 (7)三、基本操作 (9)3.1按键和显示 (9)3.2开机 (11)3.3置零功能 (11)3.4去皮功能 (11)3.5累计功能 (12)3.6打印功能 (12)3.7保持功能 (12)3.8计数功能 (13)3.9切换分度值功能 (13)3.10放大十倍显示功能 (13)四、标定操作和参数设置 (13)4.1进入设置 (13)4.2标定操作步骤： (14)4.3应用功能参数设置表 (15)五、数据输出格式 (19)六、维护保养 (21)6.1常见故障排除 (21)6.2日常维护 (22)6.3恢复缺省参数 (22)6.4装箱清单 (24)一、概述本产品是专为台秤和地上衡的应用最新开发设计的称重显示仪表。

其显示界面友好、操作简单、性能稳定，不仅具有基本的称重功能、累计、计数、打印和通信功能，而且可以选配分度值切换、动物称重等功能。

1.1 主要功能称重功能>> 置零功能>> 去皮功能>> 开机置零功能>> 毛重\净重显示功能>> 动物秤功能>> 超载提示功能选配称重功能>> 打印功能>> 大屏幕、计算机通讯(RS232\RS485)功能>> 4-20mA输出功能>> 继电器输出控制功能1.2 技术参数精度等级6000 e分辨率显示： 30, 000 内码：2,000,000零点漂移 TK0 < 0.1μV//K增溢漂移TK spn < ± 6 ppm//K灵敏度0. 3 μV /d信号范围-30~30 mV DC供桥电路 5 VDC，4 线制接线，最多可接6只350Ω传感器交流电源 AC100~250V使用温度、湿度 -10~40℃；≤90%RH储运温度 - 40 °C ~ + 70 °C1.3外形及安装图LED仪表外形图带打印功能仪表外形图LCD仪表外形图1.4蓄电池的使用1、内置电池首次使用时，务必先充足电后再使用，因蓄电池的自放电导致电池电压过低而无法工作。

串口秤的原理和应用有哪些1. 什么是串口秤串口秤是一种通过串口与计算机或其他设备进行数据通信的电子秤。

它采用串行通信接口，可以与计算机或其他设备进行数据交换和控制。

串口秤可以通过串行通信协议将测量到的重量数据传输给计算机或其他设备进行处理和分析。

2. 串口秤的工作原理串口秤的工作原理主要包括重量传感器、处理器和串口通信模块。

2.1 重量传感器重量传感器是串口秤的核心组成部分，它用于测量物体的重量。

重量传感器通常采用压力传感器或应变片传感器来测量物体对秤台的压力或弯曲变形，并将其转换为相应的电信号。

2.2 处理器处理器是串口秤的控制中心，负责接收重量传感器测量到的电信号，并进行处理和计算。

处理器还负责和串口通信模块进行数据交互，并将测量到的重量数据发送给计算机或其他设备。

2.3 串口通信模块串口通信模块是串口秤与计算机或其他设备进行数据通信的接口。

它负责将处理器处理的重量数据转化为串口数据，并通过串行通信协议将数据发送给计算机或其他设备。

同时，它也可以接收计算机或其他设备发送的控制指令，并将其传输给处理器进行相应的操作。

3. 串口秤的应用场景3.1 工业生产串口秤在工业生产中具有广泛的应用。

它可以用于物料称重、生产过程中的重量监控、包装物料的称量等工作。

通过与计算机或其他设备的连接，可以实现自动化控制和数据采集，提高生产效率和准确性。

3.2 商品零售串口秤在商品零售行业中也有重要的应用。

它可以用于商品的称重计价，并通过与收银系统的连接，实现快速结算和库存管理。

串口秤能够提供精确的重量数据，避免了手工输入和计算错误，提高了工作效率和客户满意度。

3.3 物流仓储在物流仓储行业中，串口秤可以用于货物的称重和计量。

通过与物流管理系统的连接，可以实现对货物的重量、数量等信息的自动采集和管理，提高物流操作的准确性和效率。

3.4 实验室科研串口秤在实验室科研领域也有应用。

它可以用于实验时对物质的称重量和测量，提供准确的数据支持。
