单稳态触发器特点及应用

单稳态触发器特点：电路有一个稳态、一个暂稳态。

在外来触发信号作用下，电路由稳态翻转到暂稳态。

暂稳态不能长久保持，由于电路中RC延时环节的作用，经过一段时间后，电路会自动返回到稳态。

暂稳态的持续时间取决于RC电路的参数值。

单稳态触发器的这些特点被广泛地应用于脉冲波形的变换与延时中。

一、门电路组成的微分型单稳态触发器1. 电路组成及工作原理微分型单稳态触发器可由与非门或或非门电路构成，如下图。

与基本RS触发器不同,(a)由与非门构成的微分型单稳态触发器 (b)由或非门构成的微分型单稳态触发图6.7微分型单稳态触发器构成单稳态触发器的两个逻辑门是由RC耦合的，由于RC电路为微分电路的形式，故称为微分型单稳态触发器。

下面以CMOS或非门构成的单稳态触发器为例，来说明它的工作原理。

⑴ 没有触发信号时，电路处于一种稳态没有触发信号时，为低电平。

由于门输入端经电阻R接至，因此为低电平; 的两个输入均为0，故输出为高电平，电容两端的电压接近0V，这是电路的“稳态”。

在触发信号到来之前，电路一直处于这个状态：, 。

⑵ 外加触发信号，电路由稳态翻转到暂稳态当时，的输出由1 0，经电容C耦合，使,于是的输出v02 =1, 的高电平接至门的输入端，从而再次瞬间导致如下反馈过程：这样导通截至在瞬间完成。

此时，即使触发信号撤除（），由于的作用，仍维持低电平。

然而，电路的这种状态是不能长久保持的，故称之为暂稳态。

暂稳态时，，。

⑶ 电容充电，电路由暂稳态自动返回至稳态在暂稳态期间，电源经电阻R和门的导通工作管对电容C充电，随着充电时间的增加增加，升高，使时，电路发生下述正反馈过程（设此时触发器脉冲已消失）：迅速截止，很快导通，电路从暂稳态返回稳态。

, 。

暂稳态结束后，电容将通过电阻R放电，使C上的电压恢复到稳定状态时的初始值。

在整个过程中，电路各点工作波形如图6.8所示。

图6.8 微分型单稳态触发器各点工作波形2. 主要参数的计算(1) 输出脉冲宽度暂稳态的维持时间即输出脉冲宽度，可根据的波形进行计算。

单稳态触发器有哪些_单稳态触发器工作原理介绍
单稳态触发器工作特点①电路在没有触发信号作用时处于一种稳定状态。

②在外来触发信号作用下，电路由稳态翻转到暂稳态;
③由于电路中RC延时环节的作用，暂稳态不能长保持，经过一段时间后，电路会自动返回到稳态。

暂稳态的持续时间仅取与RC参数值有关。

单稳态触发器分类按电路形式不同：
1、门电路组成的单稳态触发器
2、MSI集成单稳态触发器
3、用555定时器组成的单稳态触发器
工作特点划分：
1、不可重复触发单稳态触发器
2、可重复触发单稳态触发器电
单稳态触发器工作原理当输入Vi保持高电平时，Ci相当于断开。

输入Vi‘由于Ri的存在而为高电平Vcc。

此时，①若定时器原始状态为0，则集电极输出（7脚）导通接地，使电容C放电、Vc=0，即输入6脚的信号低于2/3Vcc，此时定时器维持0不变。

②若定时器原始状态为1，则集电极输出（7脚）对地断开，Vcc经R向C充电，使Vc 电位升高，待Vc值高于2/3Vcc时，定时器翻转为0态。

结论：单稳态触发器正常工作时，若未加输入负脉冲，即Vi保持高电平，则单稳态触发器的输出V o一定是低电平。

单稳态触发器的工作过程分为下面三个阶段来分析，图为其工作波形图：
①触发翻转阶段：
输入负脉冲Vi到来时，下降沿经RiCi微分环节在Vi’端产生下跳负向尖脉冲，其值低于负向阀值（1/3Vcc）。

由于稳态时Vc低于正向阀值（2/3Vcc），固定时器翻转为1，输出V o为高电平，集电极输出对地断开，此时单稳态触发器进入暂稳状态。

②暂态维持阶段：。

课题: 单稳态触发器课时: 讲/练二课时（1）教学要求:（2）理解单稳态触发器的工作原理；（3）掌握输出波形周期的估计。

教学过程:一、微分型单稳态触发器单稳态触发器的功能特点: 只有一个稳定状态的触发器。

如果没有外来触发信号, 电路将保持这一稳定状态不变。

只有在外来触发信号作用下, 电路才会从原来的稳态翻转到另一个状态。

但是, 这一状态是暂时的, 故称为暂稳态, 经过一段时间后, 电路将自动返回到原来的稳定状态。

功能: 常用于脉冲的整形和延时。

电路组成:vo经过R、C组成的微分电路, 耦合到门G2的输入端, 故称微分型单稳态电路。

2）工作原理:3）1）电路的稳态: 无触发信号输入时, vI为高电平。

由于电阻R很小, B端相当于接地, 门G2的输入信号为低电平0, vo输出高电平1态。

电路的暂稳态: 当输入端A加入低电平触发信号时, 门G1的输出为高电平1, 通过电容C耦合, 门G2的输入信号为高电平1, vo输出低电平0态。

暂稳态期间：vo1高电平对C充电, 使B端的电平也逐渐下降。

自动恢复为稳态：当B端的电平下降到关门电平时, 门G2关闭, 输出电压又上跳为高电平。

输出脉冲宽度: TW≈0.7RC。

二、集成单稳态触发器－CT74121（一）外引线排列及引出端符号Q: 暂稳态正脉冲输出端；Q: 暂稳态负脉冲输出端；TR＋: 为正触发（上升沿触发）输入端；TR一A.TR一B: 两个负脉冲（下降沿触发）输入端；Cext: 为外接电容端；Rint: 为内电阻端；Rext/Cext: 为外接电阻和电容的公共端；Vcc、GND.NC。

（二）逻辑功能及简要说明1.外引线排列图:2.输出脉冲宽度TW由定时元件R、C决定。

TW≈0.7RC。

作业: P26713－9、13－10。

单稳态触发器概述单稳态触发器（Monostable Multivibrator），又称单谐振触发器或单稳态多谐振器，是一种基本的数字电路元件。

它在输入触发信号的边沿出现时，会在一定的时间间隔内产生一个输出脉冲。

单稳态触发器有广泛的应用，特别是在数字电路中的计算机系统、通信系统和控制系统中，扮演着重要的角色。

工作原理单稳态触发器由一个RS触发器加上一个RC电路组成。

当输入端的触发信号进行边沿触发时，RS触发器的状态发生改变，导致输出信号产生脉冲。

而RC电路则决定了脉冲的宽度。

触发信号在上升沿或下降沿时，通过一个比较器来将信号转换为高电平或低电平。

触发信号的上升沿或下降沿引起比较器输出瞬时反转，导致RS触发器的状态发生改变。

RS触发器的状态改变会导致输出脉冲的产生。

在输出脉冲的持续时间方面，RC电路起到了关键的作用。

RC电路由一个电阻和一个电容组成，当输入端的触发信号引起RS触发器状态改变时，电容开始充电，通过选择合适的电阻和电容值，可以控制电容充电的时间，从而控制输出脉冲的持续时间。

应用单稳态触发器在数字电路中有着广泛的应用。

常见的应用包括： 1. 脉冲生成器：单稳态触发器能够生成一定宽度的脉冲信号，可以用于时序控制和时序检测。

2. 边沿检测器：单稳态触发器可以检测输入信号的边沿，用于时序检测。

3. 延时器：通过调整RC电路的参数，可以实现不同的延时效果，在单片机、微控制器等系统中常用于延时应用。

4. 脉宽测量器：利用单稳态触发器的特性，可以对输入信号的脉冲宽度进行测量。

优点和缺点单稳态触发器具有以下优点： - 可靠性高：由于是基于硅片制造的集成电路，因此具有高可靠性和稳定性。

- 可控性强：通过调整RC电路的参数，可以灵活控制输出脉冲的宽度和时间间隔。

- 适用范围广：可以应用于不同的数字电路设计中，满足不同的需求。

然而，单稳态触发器也存在一些缺点： - 成本较高：由于是集成电路，制造工艺复杂，因此成本相对较高。

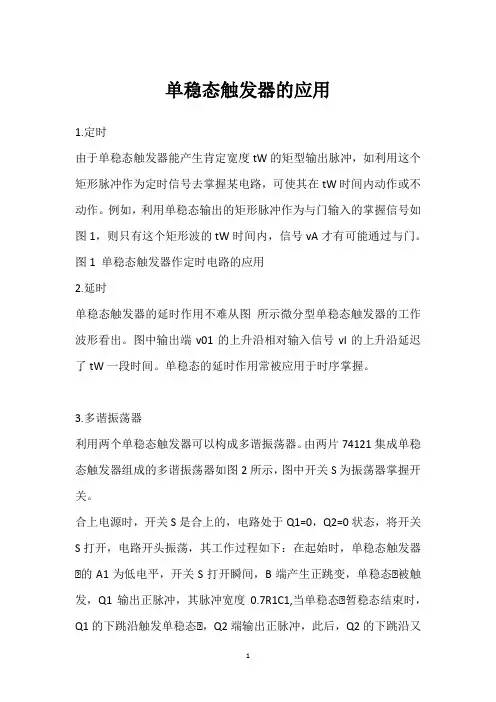

单稳态触发器的应用1.定时由于单稳态触发器能产生肯定宽度tW的矩型输出脉冲，如利用这个矩形脉冲作为定时信号去掌握某电路，可使其在tW时间内动作或不动作。

例如，利用单稳态输出的矩形脉冲作为与门输入的掌握信号如图1，则只有这个矩形波的tW时间内，信号vA才有可能通过与门。

图1 单稳态触发器作定时电路的应用2.延时单稳态触发器的延时作用不难从图所示微分型单稳态触发器的工作波形看出。

图中输出端v01的上升沿相对输入信号vI的上升沿延迟了tW一段时间。

单稳态的延时作用常被应用于时序掌握。

3.多谐振荡器利用两个单稳态触发器可以构成多谐振荡器。

由两片74121集成单稳态触发器组成的多谐振荡器如图2所示，图中开关S为振荡器掌握开关。

合上电源时，开关S是合上的，电路处于Q1=0，Q2=0状态，将开关S打开，电路开头振荡，其工作过程如下：在起始时，单稳态触发器Ⅰ的A1为低电平，开关S打开瞬间，B端产生正跳变，单稳态Ⅰ被触发，Q1输出正脉冲，其脉冲宽度0.7R1C1,当单稳态Ⅰ暂稳态结束时，Q1的下跳沿触发单稳态Ⅰ，Q2端输出正脉冲，此后，Q2的下跳沿又触发单稳态Ⅰ，此后周而复始地产生振荡，其振荡周期为T =0.7( R1C1+R2C2)图2 由单稳态触发器构成的多谐振荡器4. 噪声消退电路利用单稳态触发器可构成噪声消退电路（或称脉冲鉴别电路）。

通常噪声多表现为尖脉冲，宽度较窄，而有用的信号都具有肯定宽度。

利用单稳态电路，将输出脉宽调整到大于噪声宽度而小于信号脉宽，即可消退噪声。

由单稳态触发器组成的噪声消退电路及波形如图3所示。

图3(a) 噪声消退电路规律图图3(b) 噪声消退电路波形图图中，输入信号接至单稳态触发器的输入端和D触发器的数据输入端及直接置0端。

由于有用的信号大于单稳态输出脉宽，因此单稳态Q 输出上升沿使D触发器至1，而当信号消逝后，D触发器被清0。

若输入中含有噪声，其噪声前沿使单稳态触发翻转，但由于单稳态输出脉宽大于噪声宽度，故单稳态Q输出上升沿时，噪声已消逝，从而在输出信号中消退了噪声成分。

单稳态触发器与施密特触发器原理及应用1.单稳态触发器的原理：单稳态触发器，也称为单稳多谐振荡器，是一个能够在输入信号发生变化时，产生一个固定时间的输出脉冲的元件。

它有两个稳态，一个是触发态，另一个是稳定态。

在触发态时，输出保持一个较低的电平；在稳定态时，输出保持一个较高的电平。

当输入信号发生变化时，触发器进入触发态并产生一个固定宽度的输出脉冲，然后返回稳定态。

单稳态触发器的原理是通过RC电路的充放电过程实现的。

当输入信号变为高电平时，电容开始充电，直到电压达到了触发器的门限电压。

这时，触发器进入稳定态。

而当输入信号变为低电平时，电容开始放电，直到电压降到触发器的触发电平。

这时，触发器进入触发态并产生一个固定宽度的输出脉冲。

2.单稳态触发器的应用：-消抖器：将机械开关产生的抖动信号转换为一个稳定的输出信号。

-一次性多谐振荡器：使用单稳态触发器的稳定脉冲输出来控制多谐振荡器的频率，实现一个稳定的脉冲输出。

-电平传递：将一个短时脉冲信号转换为一个稳定的电平信号输出。

3.施密特触发器的原理：施密特触发器，又称为滞回比较器，是一种具有正反馈的比较器。

它的输入信号必须经过两个不同的阈值电平才能改变输出状态。

施密特触发器有两个稳态，一个是高稳态，另一个是低稳态。

当输入信号超过上阈值电平时，触发器从低稳态切换到高稳态；当输入信号低于下阈值电平时，触发器从高稳态切换到低稳态。

施密特触发器的原理是利用正反馈产生滞回特性。

当输入信号超过上阈值电平时，正反馈会加强这个变化，使得输出电平更快地从低电平切换到高电平。

而当输入信号降低到下阈值电平时，正反馈会加强这个变化，使得输出电平更快地从高电平切换到低电平。

4.施密特触发器的应用：施密特触发器常用于数字信号处理中的滤波和门控电路等应用。

具体应用包括：-模数转换器：将模拟信号转换为数字信号时，需要滤除输入信号中的噪声和抖动。

施密特触发器可以用来实现这个滤波功能。

-数字信号选择器：当多个数字信号输入时，施密特触发器可以用来实现对一些信号的优先级选择。

微分型单稳态触发器
一、前言
微分型单稳态触发器是数字电路中的一种基本电路，具有稳定性高、抗干扰性强、反应速度快等优点，在电路控制、通讯、计算机等领域得到了广泛的应用。

二、基本概念
微分型单稳态触发器是一种利用放大器、电容和电阻等元器件构成的电路，其特点是具有两种稳定状态和一种间歇状态。

当输入信号经过放大和处理后，可以使输出信号从一个稳定状态转换到另一个稳定状态。

三、电路结构
微分型单稳态触发器的电路结构一般由两个晶体管放大器、一个电容和若干个电阻组成。

其中一个晶体管放大器作为基本电路，用以放大输入信号；另一个晶体管放大器作为反馈电路，在一定条件下控制输出信号进行翻转。

四、电路原理
当输入信号发生变化时，输出电压也随之变化。

当输出电压达到一定
阈值时，反馈电路使输出电压发生翻转，此时输出电压从一个稳态变
成另一个稳态，如此便实现了触发功能。

五、应用领域
微分型单稳态触发器广泛应用于计算机领域，如时序控制、数据存储等。

在通讯领域，微分型单稳态触发器可以实现数字解调器和数字调
制器。

此外，在自动控制系统中，微分型单稳态触发器也被广泛使用，如在温度控制、汽车电子控制等方面。

六、总结
微分型单稳态触发器作为数字电路中的一种基本电路，具有稳定性高、抗干扰性强、反应速度快等优点，被广泛的应用于各个领域。

随着科
学技术的不断发展，微分型单稳态触发器的应用场景也在不断扩大，
相信未来它将在更多领域发挥作用。

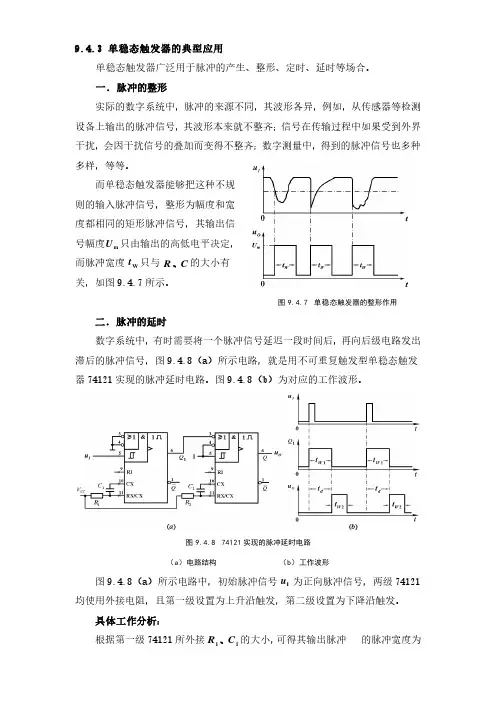

9.4.3 单稳态触发器的典型应用单稳态触发器广泛用于脉冲的产生、整形、定时、延时等场合。

一．脉冲的整形实际的数字系统中，脉冲的来源不同，其波形各异，例如，从传感器等检测设备上输出的脉冲信号，其波形本来就不整齐；信号在传输过程中如果受到外界干扰，会因干扰信号的叠加而变得不整齐；数字测量中，得到的脉冲信号也多种多样，等等。

而单稳态触发器能够把这种不规则的输入脉冲信号，整形为幅度和宽度都相同的矩形脉冲信号，其输出信号幅度 只由输出的高低电平决定，而脉冲宽度 只与 的大小有关，如图9.4.7所示。

图9.4.7 单稳态触发器的整形作用二．脉冲的延时数字系统中，有时需要将一个脉冲信号延迟一段时间后，再向后级电路发出滞后的脉冲信号，图9.4.8（a ）所示电路，就是用不可重复触发型单稳态触发器74121实现的脉冲延时电路。

图9.4.8（b ）为对应的工作波形。

图9.4.8 74121实现的脉冲延时电路（a ）电路结构 （b ）工作波形图9.4.8（a ）所示电路中，初始脉冲信号为正向脉冲信号，两级74121均使用外接电阻，且第一级设置为上升沿触发，第二级设置为下降沿触发。

具体工作分析：根据第一级74121所外接 的大小，可得其输出脉冲 的脉冲宽度为W t C R 、m U I u 11 C R 、将作为第二级74121的下降沿触发信号输入，则当 的暂稳态1结束，回到稳态0时，触发第二级74121工作，以正向脉冲输出端作为输出端，则输出脉冲与原输入脉冲 一样，也是正向脉冲。

根据第二级74121所外接 的大小，可得其输出脉冲 的脉冲宽度为 对比电路的输入、输出脉冲可发现，两者虽然脉宽不同，但均为正向脉冲，且输出脉冲滞后时间就等于第一级74121的脉冲宽度，即三．脉冲的定时因为单稳态触发器能够输出一定宽度的矩形脉冲，如果利用此脉冲去控制一个后级电路，使之在有效脉冲期间工作，就等于对该电路起到了定时的作用。

图9.4.9 用555定时器构成的单稳态触发器实现的定时电路（a ）电路结构 （b ）工作波形=t R C 0.7W111Q 1Q 1Q u I u O ==t t R C 0.7d W111、R C 22=t R C 0.7W 222u O 采用555定时器实现单稳态触发器，脉冲定时电路的典型电路及工作波形如图9.4.9所示。

单稳态触发器的应用单稳态触发器顾名思义，单稳态触发器只有一个稳定状态，一个暂态。

没有触发脉冲时，触发器输出端可以保持的状态，就是稳态。

在触发脉冲作用下，单稳态触发器由稳态翻转到暂态，暂态保持一段时间后，将自动变回稳态，暂态维持的时间就是单稳态触发器的输出脉宽。

以双单稳态触发器CD4098为例:●CD4098是双单稳态触发器。

●外接电阻接在Rxcx（2脚）和Vdd之间●外接电容接在Cx1（1脚）和Rxcx(2脚)之间●+TR（4脚）和-TR（5脚）均是触发输入。

+TR表示前沿触发,-TR后沿触发。

用+TR输入时-TR接VDD 。

用-TR输入时候,+TR接0。

●RESET是复位引脚，RESET==0时，将Q1清零。

●Q1和/Q1是互补输出引脚，Q1的稳态为0，/Q1的稳态为1。

●当CX >=.01µF时候， TX =1/2RXCX●电阻RX最小为是5kΩ。

电容最大价是100µF.CD4098有两种触发模式，不可重复模式和可重复模式。

如果想触发器工作在在不可重复模式，输入为+TR时，将/Q连接到-TR。

如果输入为-TR，将Q连接到+TR。

工作原理：输入信号的正触发脉冲（或负触发脉冲）让触发器由稳态变成暂态，当输入脉冲的周期（τT）大于单稳态脉冲周期（τm）,则触发器输出脉冲宽度为τm，周期为τT的PWM波。

当输入脉冲的周期（τT）小于或等于单稳态脉冲周期（τm）。

则触发器还没由暂态变回稳态时又被触发了，则触发器一直处于暂态，则输出一直为暂态电平（CD4098为高电平）带通滤波器：该带通滤波器由两个单稳态触发器和一个与门构成，单稳态触发器A输出脉宽等于输入频率上限的周期，单稳态触发器B的输出脉宽等于输入信号频率下限的周期，当输入信号频率高于上限是，A的反向输出/Q1==0，与门关闭。

当输入信号频率低于下限时候，B触发器的输出Q2=0，关闭与门。

当信号频率在所限定的频率范围内的时候，/Q1==1,Q2==1。

各触发器的特点触发器是数字电路中重要的组成部分，它们用于存储和传输数据。

触发器的特点包括稳态、传输、存储和时序等方面。

本文将对各种常见的触发器进行详细介绍。

一、SR触发器SR触发器是最简单的触发器之一，由两个交叉连通的输入端S和R组成，它们分别代表“设置”和“复位”，可以通过这些输入来控制输出Q和Q'。

当S=1、R=0时，输出Q为1；当S=0、R=1时，输出Q为0；当S=R=0时，输出保持原状态。

SR触发器的特点：1. 稳态：SR触发器有两个稳态：SET（S=1，R=0）和RESET（S=0，R=1）。

在这些状态下，输出保持不变。

2. 传输：当输入为（S,R）=(1,1)时，SR触发器处于不稳定状态，并且无法确定输出。

此外，在SET或RESET状态下输入（S,R）=(0,0)，也会导致不确定性。

3. 存储：在SET或RESET状态下输入（S,R）=(0,1)或（1,0），SR触发器会从当前状态转换到相反的状态。

4. 时序：在SET或RESET状态下输入（S,R）=(1,0)或（0,1）时，SR 触发器会在下一个时钟沿发生状态转换。

二、D触发器D触发器是一种单稳态触发器，由一个输入端D和一个时钟输入端CLK组成。

当CLK的上升沿到来时，D触发器将输入信号D复制到输出Q上。

D触发器的特点：1. 稳态：D触发器只有一个稳态。

在没有输入信号时，输出保持不变。

2. 传输：当输入信号改变时，需要等待下一个时钟沿才能反映在输出上。

3. 存储：当输入信号改变后，在下一个时钟沿之前，输出保持原样。

4. 时序：在每个时钟周期内，D触发器都会从输入端读取数据，并将其复制到输出端。

三、JK触发器JK触发器是一种双稳态触发器，由两个交叉连通的输入端J和K组成。

与SR触发器类似，JK触发器可以通过这些输入来控制输出Q和Q'。

但与SR不同的是，在JK中不存在无法确定状态的情况。

JK触发器的特点：1. 稳态：JK触发器有两个稳态：SET（J=1,K=0）和RESET（J=0,K=1）。

单稳态触发器与施密特触发器原理及应用单稳态触发器（Monostable Multivibrator）是一种具有两个稳态（稳态1和稳态2）的触发器，但在激励条件改变后，只能保持一种稳态的触发器。

单稳态触发器在输入信号由低电平（稳态1）变为高电平时，输出会产生一个固定的时间延迟脉冲，然后返回到低电平（稳态2）。

在没有输入信号的情况下，输出稳定在稳态2的低电平状态。

单稳态触发器的原理是基于RC（电阻-电容）延迟时间。

输出状态由电容器充电和放电的时间决定。

当输入信号由低电平变为高电平时，电容器开始充电。

当输入信号保持高电平时，电容器继续充电，直到达到一些阈值电压。

到达该阈值电压后，输出状态发生翻转，输出低电平脉冲。

然后电容器通过放电电阻放电，直到电容器完全放电，输出回到稳态2单稳态触发器的应用很广泛。

其中一个常见的应用是产生固定宽度的脉冲。

例如，当需要在输入信号上产生一个固定时间的脉冲来控制其他电路的操作时，可以使用单稳态触发器。

另一个应用是作为计时电路中的一部分，例如倒计时器或延时器。

施密特触发器（Schmitt Trigger）是一种具有两个稳态的触发器，反馈电路具有正反馈特性。

在输入信号的幅值超过一定阈值电压时，输出发生翻转。

施密特触发器可以解决输入信号噪声问题，而单稳态触发器则没有这种功能。

施密特触发器的原理是基于反馈电路，此电路具有两个阈值电压：上阈值电压（Vth）和下阈值电压（Vtl）。

当输入信号的幅值大于上阈值电压时，输出状态翻转为高电平；当输入信号的幅值小于下阈值电压时，输出状态翻转为低电平。

输入信号的变化必须超过上阈值电压或下阈值电压的差值才能引起输出状态的改变。

施密特触发器的应用也很广泛。

一个常见的应用是用于数字信号处理中的信号整形。

施密特触发器可以将不稳定的输入信号转换为稳态的输出信号。

另一个应用是在电路中消除噪声，例如用于消除开关接点引起的抖动。

综上所述，单稳态触发器和施密特触发器都是常见的触发器类型。

单稳态触发器我们知道，由于触发器有两个稳定的状态，即0和1，所以触发器也被称为双稳态电路。

与双稳态电路不同，单稳态触发器惟独一个稳定的状态。

这个稳定状态要么是0，要么是1。

单稳态触发器的工作特点是：(1)在没有受到外界触发脉冲作用的状况下，单稳态触发器保持在稳态；（2）在受到外界触发脉冲作用的状况下，单稳态触发器翻转，进入“暂稳态”。

假设稳态为0，则暂稳态为1。

（3）经过一段时光，单稳态触发器从暂稳态返回稳态。

单稳态触发器在暂稳态停歇的时光仅仅取决于电路本身的参数。

微分型单稳态触发器[图6.3.1]包含阻容元件构成的微分电路。

由于CMOS门电路的输入电阻很高，所以其输入端可以认为开路。

电容和电阻构成一个时光常数很小的微分电路，它能将较宽的矩形触发脉冲变成较窄的尖触发脉冲。

稳态时，等于0，等于0，等于，等于0，等于，电容两端的电压等于0。

触发脉冲到达时，大于，大于，等于0，等于0，等于，电容开头充电，电路进入暂稳态。

当电容两端的电压升高到时，即升高到时，等于0，电路退出暂稳态，电路的输出复原到稳态。

明显，输出脉冲宽度等于暂稳态持续时光。

电路退出暂稳态时，已经回到0（这是电容和电阻构成的微分电路打算的），所以等于，等于，电容通过输入端的庇护电路快速放电。

当下降到时，内部也复原到稳态。

图6.3.1 微分型单稳态触发器图6.3.5 积分型单稳态触发器积分型单稳态触发器[图6.3.5]包含阻容元件构成的积分电路。

稳态时，等于0，、和等于。

触发脉冲到达时，等于，等于，仍等于，等于，电容开头通过电阻放电，电路进入暂稳态。

当电容两端的电压下降到时，即下降到时，等于，电路退出暂稳态，电容的放电过程要持续到触发脉冲消逝。

回到后，又变成，电容转为充电。

当升高到后，电路内部也复原到稳态。

图6.3.8 集成单稳态触发器74121的规律图第1页共2页。
