单稳态触发器实验报告单稳态触发器实验报告引言单稳态触发器是一种重要的电子元件，广泛应用于数字电路和计算机科学领域。
本实验旨在通过实际操作和观察，深入理解单稳态触发器的工作原理和应用。
实验目的1. 学习单稳态触发器的基本原理；2. 掌握单稳态触发器的实际应用；3. 理解单稳态触发器在数字电路中的作用。
实验器材1. 单稳态触发器芯片；2. 电路板；3. 电源；4. 示波器；5. 电阻、电容等元件。
实验步骤1. 搭建单稳态触发器电路：将单稳态触发器芯片连接到电路板上，并根据电路图连接所需的电阻、电容等元件。
2. 接通电源：将电路板连接到电源上，并调节电源的电压和电流。
3. 示波器连接：将示波器的探头连接到电路板上，以便观察电路的波形。
4. 实验观察：通过改变电路中的元件数值和连接方式，观察单稳态触发器的工作状态和输出波形的变化。
5. 记录实验数据：记录每次实验的电路参数、观察到的波形和实验结果。
实验结果与分析在实验过程中，我们通过改变电容值和电阻值，观察到了单稳态触发器的工作状态和输出波形的变化。
当电容值较小或电阻值较大时，触发器的输出波形呈现较长的稳态，即保持在高电平或低电平的时间较长。
而当电容值较大或电阻值较小时，触发器的输出波形呈现较短的稳态，即保持在高电平或低电平的时间较短。
通过实验观察和数据记录，我们发现单稳态触发器在数字电路中具有重要的应用。
例如，在计算机的存储器中，单稳态触发器可以用于控制存储单元的写入和读取操作，确保数据的正确传输和存储。
此外，在通信系统中，单稳态触发器也被广泛应用于数据的解码和编码过程中，提高数据传输的可靠性和稳定性。
结论通过本次实验，我们深入了解了单稳态触发器的工作原理和应用。
实验结果表明，单稳态触发器的输出波形受电容和电阻的数值影响，可以根据实际需求进行调节和控制。
单稳态触发器在数字电路和计算机科学领域具有重要的作用，能够提高数据传输的可靠性和稳定性。
实验中我们还发现，单稳态触发器的稳态时间和触发时间与电容和电阻的数值相关，这为进一步的研究和应用提供了指导。
单稳态触发器概述单稳态触发器（Monostable Multivibrator），又称单谐振触发器或单稳态多谐振器，是一种基本的数字电路元件。
它在输入触发信号的边沿出现时，会在一定的时间间隔内产生一个输出脉冲。
单稳态触发器有广泛的应用，特别是在数字电路中的计算机系统、通信系统和控制系统中，扮演着重要的角色。
工作原理单稳态触发器由一个RS触发器加上一个RC电路组成。
当输入端的触发信号进行边沿触发时，RS触发器的状态发生改变，导致输出信号产生脉冲。
而RC电路则决定了脉冲的宽度。
触发信号在上升沿或下降沿时，通过一个比较器来将信号转换为高电平或低电平。
触发信号的上升沿或下降沿引起比较器输出瞬时反转，导致RS触发器的状态发生改变。
RS触发器的状态改变会导致输出脉冲的产生。
在输出脉冲的持续时间方面，RC电路起到了关键的作用。
RC电路由一个电阻和一个电容组成，当输入端的触发信号引起RS触发器状态改变时，电容开始充电，通过选择合适的电阻和电容值，可以控制电容充电的时间，从而控制输出脉冲的持续时间。
应用单稳态触发器在数字电路中有着广泛的应用。
常见的应用包括： 1. 脉冲生成器：单稳态触发器能够生成一定宽度的脉冲信号，可以用于时序控制和时序检测。
2. 边沿检测器：单稳态触发器可以检测输入信号的边沿，用于时序检测。
3. 延时器：通过调整RC电路的参数，可以实现不同的延时效果，在单片机、微控制器等系统中常用于延时应用。
4. 脉宽测量器：利用单稳态触发器的特性，可以对输入信号的脉冲宽度进行测量。
优点和缺点单稳态触发器具有以下优点： - 可靠性高：由于是基于硅片制造的集成电路，因此具有高可靠性和稳定性。
- 可控性强：通过调整RC电路的参数，可以灵活控制输出脉冲的宽度和时间间隔。
- 适用范围广：可以应用于不同的数字电路设计中，满足不同的需求。
然而，单稳态触发器也存在一些缺点： - 成本较高：由于是集成电路，制造工艺复杂，因此成本相对较高。
单稳态触发器的应用1.定时由于单稳态触发器能产生肯定宽度tW的矩型输出脉冲，如利用这个矩形脉冲作为定时信号去掌握某电路，可使其在tW时间内动作或不动作。
例如，利用单稳态输出的矩形脉冲作为与门输入的掌握信号如图1，则只有这个矩形波的tW时间内，信号vA才有可能通过与门。
图1 单稳态触发器作定时电路的应用2.延时单稳态触发器的延时作用不难从图所示微分型单稳态触发器的工作波形看出。
图中输出端v01的上升沿相对输入信号vI的上升沿延迟了tW一段时间。
单稳态的延时作用常被应用于时序掌握。
3.多谐振荡器利用两个单稳态触发器可以构成多谐振荡器。
由两片74121集成单稳态触发器组成的多谐振荡器如图2所示，图中开关S为振荡器掌握开关。
合上电源时，开关S是合上的，电路处于Q1=0，Q2=0状态，将开关S打开，电路开头振荡，其工作过程如下：在起始时，单稳态触发器Ⅰ的A1为低电平，开关S打开瞬间，B端产生正跳变，单稳态Ⅰ被触发，Q1输出正脉冲，其脉冲宽度0.7R1C1,当单稳态Ⅰ暂稳态结束时，Q1的下跳沿触发单稳态Ⅰ，Q2端输出正脉冲，此后，Q2的下跳沿又触发单稳态Ⅰ，此后周而复始地产生振荡，其振荡周期为T =0.7( R1C1+R2C2)图2 由单稳态触发器构成的多谐振荡器4. 噪声消退电路利用单稳态触发器可构成噪声消退电路（或称脉冲鉴别电路）。
通常噪声多表现为尖脉冲，宽度较窄，而有用的信号都具有肯定宽度。
利用单稳态电路，将输出脉宽调整到大于噪声宽度而小于信号脉宽，即可消退噪声。
由单稳态触发器组成的噪声消退电路及波形如图3所示。
图3(a) 噪声消退电路规律图图3(b) 噪声消退电路波形图图中，输入信号接至单稳态触发器的输入端和D触发器的数据输入端及直接置0端。
由于有用的信号大于单稳态输出脉宽，因此单稳态Q 输出上升沿使D触发器至1，而当信号消逝后，D触发器被清0。
若输入中含有噪声，其噪声前沿使单稳态触发翻转，但由于单稳态输出脉宽大于噪声宽度，故单稳态Q输出上升沿时，噪声已消逝，从而在输出信号中消退了噪声成分。
单稳态触发器特点及应用单稳态触发器是一种基本的数字逻辑电路元件。
它有着独特的特点和广泛的应用。
单稳态触发器有两个稳定的状态，分别被称为"稳定1态"和"稳定0态"。
当输入信号发生边沿变化时，触发器会产生一次性的输出脉冲，将自己的状态从一个稳定状态转换至另一个稳定状态，然后再次保持在此状态，直到下一个输入信号的到来。
单稳态触发器有以下特点：1. 基本功能：单稳态触发器可以将一个瞬时的输入信号转换为一个确定的固定时间宽度的输出脉冲。
这个输出脉冲的时间宽度由触发器内部的电路元件和外部的电容、电阻等元件决定。
2. 稳定的状态：单稳态触发器有稳定1态和稳定0态两种状态，这两种状态之间可以通过输入信号触发器的边沿变化来转换。
3. 输出脉冲：在输入信号变化时，单稳态触发器会产生一次性的输出脉冲。
这个脉冲的宽度是固定的，不受输入信号变化的时间长短影响。
4. 延迟时间：单稳态触发器具有一个延迟时间，即输入信号发生变化到输出脉冲出现的时间间隔。
这个延迟时间是固定的，不受输入信号的频率和幅度的影响。
单稳态触发器有广泛的应用：1. 脉冲生成：单稳态触发器可以将一个瞬态输入信号转换为一个固定宽度的脉冲。
这个功能在很多电子设备中都有应用，例如数字逻辑电路中的时序控制、计数器的启动、断电、复位等。
2. 时序控制：单稳态触发器可以用来实现时序控制。
通过控制输入信号的变化时间和触发器自身的延迟时间，可以实现对电路的时序控制，例如在特定时间间隔内产生脉冲或者使特定电路模块按照固定的顺序工作。
3. 双稳态触发：单稳态触发器可以用来实现双稳态触发器。
通过将两个单稳态触发器串联，可以构建一个双稳态触发器。
在数字电路中，双稳态触发器用来存储和传输数字信号。
4. 电路保护：单稳态触发器可以用于电路保护。
当输入信号超过设定的阈值电平时，触发器会产生输出脉冲作为保护信号，告知其他电路模块需要停止工作或者采取其他保护措施。

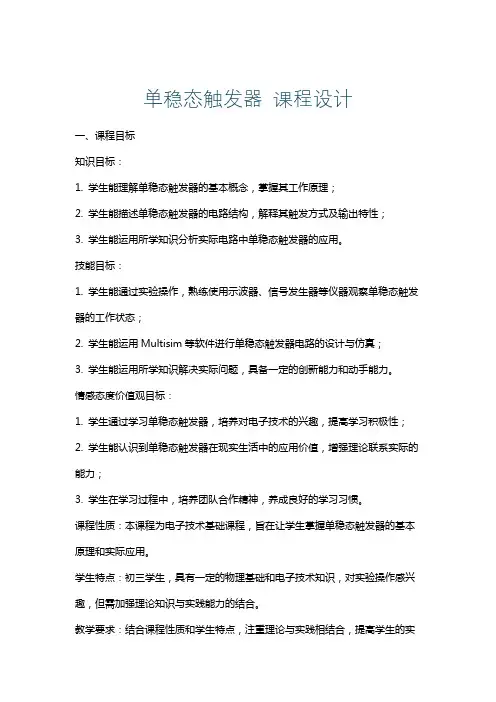

单稳态触发器 课程设计一、课程目标知识目标：1. 学生能理解单稳态触发器的基本概念，掌握其工作原理；2. 学生能描述单稳态触发器的电路结构，解释其触发方式及输出特性；3. 学生能运用所学知识分析实际电路中单稳态触发器的应用。
技能目标：1. 学生能通过实验操作，熟练使用示波器、信号发生器等仪器观察单稳态触发器的工作状态；2. 学生能运用Multisim等软件进行单稳态触发器电路的设计与仿真；3. 学生能运用所学知识解决实际问题，具备一定的创新能力和动手能力。
情感态度价值观目标：1. 学生通过学习单稳态触发器，培养对电子技术的兴趣，提高学习积极性；2. 学生能认识到单稳态触发器在现实生活中的应用价值，增强理论联系实际的能力；3. 学生在学习过程中，培养团队合作精神，养成良好的学习习惯。
课程性质：本课程为电子技术基础课程，旨在让学生掌握单稳态触发器的基本原理和实际应用。
学生特点：初三学生，具有一定的物理基础和电子技术知识，对实验操作感兴趣，但需加强理论知识与实践能力的结合。
教学要求：结合课程性质和学生特点，注重理论与实践相结合，提高学生的实际操作能力和创新能力。
在教学过程中，关注学生的个体差异，因材施教，使学生在掌握基本知识的基础上，提高综合运用能力。
通过课程目标的分解，为后续教学设计和评估提供明确依据。
二、教学内容1. 单稳态触发器的基本概念与工作原理- 引导学生理解单稳态触发器的定义及其在数字电路中的应用；- 讲解单稳态触发器的工作原理，包括触发方式、稳态维持、输出特性等。
2. 单稳态触发器的电路结构与触发方式- 介绍常见的单稳态触发器电路结构，如RC电路、时钟控制等；- 分析各种触发方式的优缺点及适用场景。
3. 单稳态触发器的应用案例分析- 结合实际电路，讲解单稳态触发器在脉冲信号生成、整形、定时等方面的应用；- 分析单稳态触发器在实际应用中可能出现的问题及解决方法。
4. 实验操作与仿真- 安排学生进行单稳态触发器电路的搭建与调试；- 引导学生运用Multisim软件进行单稳态触发器电路的设计与仿真。
单稳态触发器与施密特触发器原理及应用1.单稳态触发器的原理：单稳态触发器，也称为单稳多谐振荡器，是一个能够在输入信号发生变化时，产生一个固定时间的输出脉冲的元件。
它有两个稳态，一个是触发态，另一个是稳定态。
在触发态时，输出保持一个较低的电平；在稳定态时，输出保持一个较高的电平。
当输入信号发生变化时，触发器进入触发态并产生一个固定宽度的输出脉冲，然后返回稳定态。
单稳态触发器的原理是通过RC电路的充放电过程实现的。
当输入信号变为高电平时，电容开始充电，直到电压达到了触发器的门限电压。
这时，触发器进入稳定态。
而当输入信号变为低电平时，电容开始放电，直到电压降到触发器的触发电平。
这时，触发器进入触发态并产生一个固定宽度的输出脉冲。
2.单稳态触发器的应用：-消抖器：将机械开关产生的抖动信号转换为一个稳定的输出信号。
-一次性多谐振荡器：使用单稳态触发器的稳定脉冲输出来控制多谐振荡器的频率，实现一个稳定的脉冲输出。
-电平传递：将一个短时脉冲信号转换为一个稳定的电平信号输出。
3.施密特触发器的原理：施密特触发器，又称为滞回比较器，是一种具有正反馈的比较器。
它的输入信号必须经过两个不同的阈值电平才能改变输出状态。
施密特触发器有两个稳态，一个是高稳态，另一个是低稳态。
当输入信号超过上阈值电平时，触发器从低稳态切换到高稳态；当输入信号低于下阈值电平时，触发器从高稳态切换到低稳态。
施密特触发器的原理是利用正反馈产生滞回特性。
当输入信号超过上阈值电平时，正反馈会加强这个变化，使得输出电平更快地从低电平切换到高电平。
而当输入信号降低到下阈值电平时，正反馈会加强这个变化，使得输出电平更快地从高电平切换到低电平。
4.施密特触发器的应用：施密特触发器常用于数字信号处理中的滤波和门控电路等应用。
具体应用包括：-模数转换器：将模拟信号转换为数字信号时，需要滤除输入信号中的噪声和抖动。
施密特触发器可以用来实现这个滤波功能。
-数字信号选择器：当多个数字信号输入时，施密特触发器可以用来实现对一些信号的优先级选择。
单稳态触发器电路图大全（555LM324晶体管时基电路）单稳态触发器电路图（一）由RC电路构成的单稳态触发器中，稳态到暂稳态需要输入触发脉冲，暂稳态的持续时间即脉冲宽度是由电路的阻容元件RC决定的，与输入信号无关。
单稳态触发器可以用于产生固定宽度的脉冲信号，主要用于定时、延时与整形、消除噪声等。
典型电路图：可产生如下图所示波形：单稳态触发器电路图（二）LM324组成的单稳态触发器见附图1。
此电路可用在一些自动控制系统中。
电阻R1、R2组成分压电路，为运放A1负输入端提供偏置电压U1，作为比较电压基准。
静态时，电容C1充电完毕，运放A1正输入端电压U2等于电源电压V+，故A1输出高电平。
当输入电压Ui变为低电平时，二极管D1导通，电容C1通过D1迅速放电，使U2突然降至地电平，此时因为U1》U2，故运放A1输出低电平。
当输入电压变高时，二极管D1截止，电源电压R3给电容C1充电，当C1上充电电压大于U1时，既U2》U1，A1输出又变为高电平，从而结束了一次单稳触发。
显然，提高U1或增大R2、C1的数值，都会使单稳延时时间增长，反之则缩短。
lm324中文资料下载pdf。
图2如果将二极管D1去掉，则此电路具有加电延时功能。
刚加电时，U1》U2，运放A1输出低电平，随着电容C1不断充电，U2不断升高，当U2》U1时，A1输出才变为高电平。
参考图2。
单稳态触发器电路图（三）下图所示为晶体管单稳态触发器电路它是由VT1，VT2两个晶体管交叉耦合组成，单稳态触发器VT1集电极与VT2基极之间由电容C1耦合，正是由于电容的耦合作用，使电路具有了单稳态的特性。
R4，R3是VT1的基极偏置电阻，R2是VT2的基极偏置电阻，R1，R5分别是两管的集电极电阻。
微分电路C2，R6和隔离二极管VD组成触发电路。
输出信号可以从两个晶体管的集电极取出，两管输出信号相反。
1、稳定状态单稳态触发器处于稳定状态时的情况如下图所示。
电源+VCC经R2为VT2提供基极偏流，VT2导通，其集电极电压为0V，VT1因无基极偏压而截至，其集电极电压为+VCC，电源+VCC经R1，VT2基极-发射极向电容C1充电，C1上的电压为左正右负，大小等于电源电压+VCC。
单稳态触发器的应用单稳态触发器顾名思义，单稳态触发器只有一个稳定状态，一个暂态。
没有触发脉冲时，触发器输出端可以保持的状态，就是稳态。
在触发脉冲作用下，单稳态触发器由稳态翻转到暂态，暂态保持一段时间后，将自动变回稳态，暂态维持的时间就是单稳态触发器的输出脉宽。
以双单稳态触发器CD4098为例:●CD4098是双单稳态触发器。
●外接电阻接在Rxcx（2脚）和Vdd之间●外接电容接在Cx1（1脚）和Rxcx(2脚)之间●+TR（4脚）和-TR（5脚）均是触发输入。
+TR表示前沿触发,-TR后沿触发。
用+TR输入时-TR接VDD 。
用-TR输入时候,+TR接0。
●RESET是复位引脚，RESET==0时，将Q1清零。
●Q1和/Q1是互补输出引脚，Q1的稳态为0，/Q1的稳态为1。
●当CX >=.01µF时候， TX =1/2RXCX●电阻RX最小为是5kΩ。
电容最大价是100µF.CD4098有两种触发模式，不可重复模式和可重复模式。
如果想触发器工作在在不可重复模式，输入为+TR时，将/Q连接到-TR。
如果输入为-TR，将Q连接到+TR。
工作原理：输入信号的正触发脉冲（或负触发脉冲）让触发器由稳态变成暂态，当输入脉冲的周期（τT）大于单稳态脉冲周期（τm）,则触发器输出脉冲宽度为τm，周期为τT的PWM波。
当输入脉冲的周期（τT）小于或等于单稳态脉冲周期（τm）。
则触发器还没由暂态变回稳态时又被触发了，则触发器一直处于暂态，则输出一直为暂态电平（CD4098为高电平）带通滤波器：该带通滤波器由两个单稳态触发器和一个与门构成，单稳态触发器A输出脉宽等于输入频率上限的周期，单稳态触发器B的输出脉宽等于输入信号频率下限的周期，当输入信号频率高于上限是，A的反向输出/Q1==0，与门关闭。
当输入信号频率低于下限时候，B触发器的输出Q2=0，关闭与门。
当信号频率在所限定的频率范围内的时候，/Q1==1,Q2==1。
9.4.3 单稳态触发器的典型应用单稳态触发器广泛用于脉冲的产生、整形、定时、延时等场合。
一．脉冲的整形实际的数字系统中，脉冲的来源不同，其波形各异，例如，从传感器等检测设备上输出的脉冲信号，其波形本来就不整齐；信号在传输过程中如果受到外界干扰，会因干扰信号的叠加而变得不整齐；数字测量中，得到的脉冲信号也多种多样，等等。
而单稳态触发器能够把这种不规则的输入脉冲信号，整形为幅度和宽度都相同的矩形脉冲信号，其输出信号幅度 只由输出的高低电平决定，而脉冲宽度 只与 的大小有关，如图9.4.7所示。
图9.4.7 单稳态触发器的整形作用二．脉冲的延时数字系统中，有时需要将一个脉冲信号延迟一段时间后，再向后级电路发出滞后的脉冲信号，图9.4.8（a ）所示电路，就是用不可重复触发型单稳态触发器74121实现的脉冲延时电路。
图9.4.8（b ）为对应的工作波形。
图9.4.8 74121实现的脉冲延时电路（a ）电路结构 （b ）工作波形图9.4.8（a ）所示电路中，初始脉冲信号为正向脉冲信号，两级74121均使用外接电阻，且第一级设置为上升沿触发，第二级设置为下降沿触发。
具体工作分析：根据第一级74121所外接 的大小，可得其输出脉冲 的脉冲宽度为W t C R 、m U I u 11 C R 、将作为第二级74121的下降沿触发信号输入，则当 的暂稳态1结束，回到稳态0时，触发第二级74121工作，以正向脉冲输出端作为输出端，则输出脉冲与原输入脉冲 一样，也是正向脉冲。
根据第二级74121所外接 的大小，可得其输出脉冲 的脉冲宽度为 对比电路的输入、输出脉冲可发现，两者虽然脉宽不同，但均为正向脉冲，且输出脉冲滞后时间就等于第一级74121的脉冲宽度，即三．脉冲的定时因为单稳态触发器能够输出一定宽度的矩形脉冲，如果利用此脉冲去控制一个后级电路，使之在有效脉冲期间工作，就等于对该电路起到了定时的作用。
图9.4.9 用555定时器构成的单稳态触发器实现的定时电路（a ）电路结构 （b ）工作波形=t R C 0.7W111Q 1Q 1Q u I u O ==t t R C 0.7d W111、R C 22=t R C 0.7W 222u O 采用555定时器实现单稳态触发器，脉冲定时电路的典型电路及工作波形如图9.4.9所示。
单稳态触发器工作原理
单稳态触发器是一种具有稳态和非稳态两种工作状态的数字逻辑电路。
在非稳态时，输入引发了一次输出。
在稳态时，输入不会引发输出，除非在输入发生变化时。
单稳态触发器可以用于生成延时脉冲、消除毛刺、处理不稳定的输入信号等应用。
单稳态触发器通常由两个互补的非门（也称为反相器）组成。
一个非门的输出连接到另一个非门的输入，并将该输入与一个稳态输入连接在一起。
这个稳态输入决定了单稳态触发器的状态，称为置位状态或复位状态。
在置位状态下，第一个非门的输出为高电平，将第二个非门的输入拉低。
这将导致第二个非门的输出保持在低电平，触发器处于非稳态。
只要输入保持稳定，触发器将保持在非稳态，不产生输出。
当稳态输入发生变化，例如由低电平变为高电平时，第一个非门的输出将变为低电平。
这将导致第二个非门的输入变为高电平，从而使第二个非门的输出在一个特定的时间间隔内保持在高电平。
这个时间间隔称为单稳态脉冲宽度，可以通过选择适当的电阻和电容值来控制。
一旦单稳态脉冲宽度过去，第二个非门的输出将返回到低电平，触发器重新进入稳态。
只有当稳态输入再次变化时，才会重新触发单稳态脉冲。
通过这种方式，单稳态触发器可以在非稳态时对输入信号进行
处理，生成一个确定宽度的输出脉冲，然后返回稳态状态以等待下一次输入变化。
这种功能使得单稳态触发器在数字电路中非常有用。
单稳态触发器与施密特触发器原理及应用单稳态触发器（Monostable Multivibrator）是一种具有两个稳态（稳态1和稳态2）的触发器，但在激励条件改变后，只能保持一种稳态的触发器。
单稳态触发器在输入信号由低电平（稳态1）变为高电平时，输出会产生一个固定的时间延迟脉冲，然后返回到低电平（稳态2）。
在没有输入信号的情况下，输出稳定在稳态2的低电平状态。
单稳态触发器的原理是基于RC（电阻-电容）延迟时间。
输出状态由电容器充电和放电的时间决定。
当输入信号由低电平变为高电平时，电容器开始充电。
当输入信号保持高电平时，电容器继续充电，直到达到一些阈值电压。
到达该阈值电压后，输出状态发生翻转，输出低电平脉冲。
然后电容器通过放电电阻放电，直到电容器完全放电，输出回到稳态2单稳态触发器的应用很广泛。
其中一个常见的应用是产生固定宽度的脉冲。
例如，当需要在输入信号上产生一个固定时间的脉冲来控制其他电路的操作时，可以使用单稳态触发器。
另一个应用是作为计时电路中的一部分，例如倒计时器或延时器。
施密特触发器（Schmitt Trigger）是一种具有两个稳态的触发器，反馈电路具有正反馈特性。
在输入信号的幅值超过一定阈值电压时，输出发生翻转。
施密特触发器可以解决输入信号噪声问题，而单稳态触发器则没有这种功能。
施密特触发器的原理是基于反馈电路，此电路具有两个阈值电压：上阈值电压（Vth）和下阈值电压（Vtl）。
当输入信号的幅值大于上阈值电压时，输出状态翻转为高电平；当输入信号的幅值小于下阈值电压时，输出状态翻转为低电平。
输入信号的变化必须超过上阈值电压或下阈值电压的差值才能引起输出状态的改变。
施密特触发器的应用也很广泛。
一个常见的应用是用于数字信号处理中的信号整形。
施密特触发器可以将不稳定的输入信号转换为稳态的输出信号。
另一个应用是在电路中消除噪声，例如用于消除开关接点引起的抖动。
综上所述，单稳态触发器和施密特触发器都是常见的触发器类型。
单稳态触发器工作过程单稳态触发器是数字电路中常见的一种触发器，也被称为单稳态多谐振荡器。
它在应用中具有重要的作用，可以用于信号的延时、脉冲的整形、频率的分频等。
本文将详细介绍单稳态触发器的工作过程及其应用。
一、单稳态触发器的基本概念单稳态触发器是一种具有两个稳定状态的触发器，其中一个稳定状态为触发状态（也称为非稳态），另一个稳定状态为稳态。
在触发状态下，当输入信号满足特定条件时，触发器会自动切换到稳态，并在一定时间后恢复到触发状态。
这种触发器的工作过程可以用一个简单的模型来描述。
二、单稳态触发器的工作原理单稳态触发器通常由两个互补的非门和一个RC电路组成。
当输入信号触发器为高电平时，称为触发状态；当输入信号为低电平时，称为稳态。
在触发状态下，输出信号为高电平；在稳态下，输出信号为低电平。
当触发状态下输入信号发生改变时，触发器会进入稳态，并在一定时间后返回触发状态。
三、单稳态触发器的工作过程单稳态触发器的工作过程可以分为触发过程和稳态过程两个阶段。
1. 触发过程当输入信号从低电平变为高电平时，触发器进入触发状态。
在这个阶段，输出信号保持高电平，RC电路开始充电。
触发器的稳态过程的持续时间由RC电路的参数决定，可以通过改变RC电路的电阻和电容值来控制。
2. 稳态过程当RC电路充电到一定程度后，触发器会自动从触发状态切换到稳态。
在稳态下，输出信号保持低电平，RC电路继续充电直到充满。
稳态过程的持续时间由RC电路的参数决定，可以通过改变RC电路的电阻和电容值来控制。
四、单稳态触发器的应用单稳态触发器在数字电路中有广泛的应用。
以下是一些常见的应用场景：1. 脉冲整形：单稳态触发器可以将输入信号的突变部分整形为规整的脉冲信号，用于数字电路的输入或输出。
2. 信号延时：通过调整RC电路的参数，可以实现对输入信号的延时。
这在某些特定的应用中非常有用，例如在数据传输中，可以利用单稳态触发器对信号进行同步。
3. 频率分频：通过将单稳态触发器与计数器等组合使用，可以实现对输入信号频率的分频，用于时钟信号的处理。
124电工与电子技术基础实验实验十四集成单稳态触发器及应用一、实验目的1．掌握集成单稳态触发器74LS121的使用方法。
2．掌握脉冲展宽、变窄、延时等脉冲变换电路。
3．设计频率计的测量显示电路。
二、预习要求1．了解单稳态触发器74LS121的工作原理，查阅其外引线排列图和功能表。
2．画出实验内容2的实验电路图。
三、实验原理1．单稳态触发器。
单稳态触发器有一个稳态和一个暂稳态。
在无外来触发脉冲作用时，长期保持稳态不变。
在确定的外来触发脉冲的作用下，输出一个脉宽和幅值恒定的矩形脉冲。
单稳态触发器分为非重复触发和可重复触发两种。
非重复触发单稳态触发器一经触发就输出一个脉宽确定的定时脉冲，不管在此期间输入量有什么变化，定时脉冲的脉宽仅取决于单稳态电路的定时电阻R和定时电容C。
可重复触发单稳态触发器，若输入一系列触发信号，且各触发信号相距的时间小于定时脉冲的脉宽，则输出脉冲由第一次触发开始，直到最后一次触发，再延续一个定时脉冲才结束。
调节单稳态触发器输出脉宽的方法有3个：第一，调整定时电阻和定时电容；第二，用重复触发将它延长；第三，用清零端将其缩短。
单稳态触发电路可用门电路或集成单稳态触发器或集成定时器（555电路）构成，常用于脉冲的整形、延时和定时。
TTL集成单稳态触发器的型号有：单稳态触发器74LS121、双单稳态触发器74LS221、可重复触发单稳态触发器74LS122、双可重复触发单稳态触发器74LS123等。
CMOS集成单稳态触发器的型号有：双单稳态触发器CC4098和CC14528（非重复触发和可重复触发）。
本实验所用的非重复触发单稳态触发器74LS121的外引线排列图和功能表如图6.47所示。
触发器内部的定时电阻R int=2kΩ，因其温度系数较大，一般不使用，而是采用外接定时电阻R ext，R ext接在11脚和14脚之间，R ext的取值范围为2～30kΩ。
外接电容C ext的取值范围为10pF～1000μF，最佳取值范围为10pF～10μF。
单稳态触发器的应用——噪声消除电路
利用单稳态触发器可构成噪声消除电路（或称脉冲鉴别电路）。
通常噪声多表现为尖脉冲，宽度较窄，而有用的信号都具有一定宽度。
利用单稳态电路，将输出脉宽调节到大于噪声宽度而小于信号脉宽，即可消除噪声。
由单稳态触发器组成的噪声消除电路及波形如图3所示。
图3(a) 噪声消除电路逻辑图
图.3(b) 噪声消除电路波形图
图中，输入信号接至单稳态触发器的输入端和D触发器的数据输入端及直接置0端。
由于有用的信号大于单稳态输出脉宽，因此单稳态Q输出上升沿使D触发器至1，而当信号消失后，D触发器被清0。
若输入中含有噪声，其噪声前沿使单稳态触发翻转，但由于单稳态输出脉宽大于噪声宽度，故单稳态Q输出上升沿时，噪声已消失，从而在输出信号中消除了噪声成分。
