《内燃机设计》第二版课后习题答案（袁兆成主编）第一章：内燃机设计总论1-1根据公式 τ2785.0ZD v p P m me e = ，可以知道，当设计的活塞平均速度V m 增加时，可以增加有效功率，请叙述活塞平均速度增加带来的副作用有哪些？具体原因是什么？ 答：①摩擦损失增加，机械效率ηm 下降，活塞组的热负荷增加，机油温度升高，机油承 载能力下降，发动机寿命降低。
②惯性力增加，导致机械负荷和机械振动加剧、机械效率降低、寿命低。
③进排气流速增加，导致进气阻力增加、充气效率ηv 下降。
1-2汽油机的主要优点是什么？柴油机主要优点是什么？ 答：柴油机优点： 1）燃料经济性好。
2）因为没有点火系统，所以工作可靠性和耐久性好。
3）可以通过增压、扩缸来增加功率。
4）防火安全性好，因为柴油挥发性差。
5）CO 和HC 的排放比汽油机少。
汽油机优点：1）空气利用率高，转速高，因而升功率高。
2）因为没有柴油机喷油系统的精密偶件，所以制造成本低。
3）低温启动性好、加速性好，噪声低。
4）由于升功率高，最高燃烧压力低，所以结构轻巧，比质量小。
5）不冒黑烟，颗粒排放少。
1-3假如柴油机与汽油机的排量一样，都是非增压或者都是增压机型，哪一个升功率高？为什么？答：汽油机的升功率高，在相同进气方式的条件下， ①由PL=Pme*n/30τ可知，汽油机与柴油机的平均有效压力相差不多。
但是由于柴油机后燃较多，在缸径相同情况下，转速明显低于汽油机，因此柴油机的升功率小。
②柴油机的过量空气系数都大于1，进入气缸的空气不能全部与柴油混合，空气利用率低，在转速相同、缸径相同情况下，单位容积发出的功率小于汽油机，因此柴油机的升功率低，汽油机的升功率高。
1-4柴油机与汽油机的汽缸直径、行程都一样，假设D=90mm 、S=90mm ，是否都可以达到相同的最大设计转速（如n=6000r/min ）？为什么？答：对于汽油机能达到，但是柴油机不能。

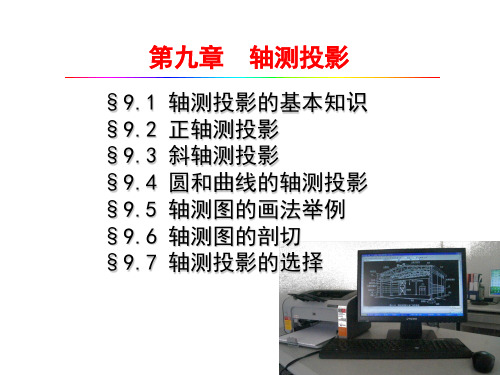

轴测图本章重点•掌握轴测图的形成和基本作图原理。
•掌握正等测的作图原理和作图方法•掌握斜二测的作图原理和作图方法•用CAD绘制轴测图本章难点1）掌握正等测和斜二测的作图方法2）掌握CAD绘制轴测图的方法本章要求•已知物体的三视图，作其正等测立体图。
•已知物体的三视图，作其斜二测立体图。
•CAD绘制轴测图四、本章内容：§ 9-1 轴测图的基本知识一、轴测图的形成及投影特性用平行投影法将物体连同确定物体空间位置的直角坐标系一起投射到单一投影面，所得的投影图称为轴测图。
由于轴测图是用平行投影法得到的，因此具有以下投影特性：1、空间相互平行的直线，它们的轴测投影互相平行。
2、立体上凡是与坐标轴平行的直线，在其轴测图中也必与轴测轴互相平行。
3、立体上两平行线段或同一直线上的两线段长度之比，在轴测图上保持不变。
二、轴向伸缩系数和轴间角投影面称为轴测投影面。
确定空间物体的坐标轴OX、OY、OZ在P面上的投影O1X1、O1Y1、O1Z1称为轴测投影轴，简称轴测轴。
轴测轴之间的夹角∠X1O1Y1、∠Y1O1Z1、∠Z1O1X1称为轴间角。
由于形体上三个坐标轴对轴测投影面的倾斜角度不同，所以在轴测图上各条轴线长度的变化程度也不一样，因此把轴测轴上的线段与空间坐标轴上对应线段的长度比，称为轴向伸缩系数。
三、轴测图的分类轴测图分为正轴测图和斜轴测图两大类。
当投影方向垂直于轴测投影面时，称为正轴测图；当投影方向倾于轴测投影面时，称为斜轴测图。
由些可见：正轴测图是由正投影法得来的，而斜轴测图则是用斜投影法得来的。
正轴测图按三个轴向伸缩系数是否相等而分为三种：1、正等测图简称正等测：三个轴向伸缩系数都相等；2、正二测图简称正二测：只有两个轴向伸缩系数相等；3、正三测图简称正三测：三个轴向伸缩系数各不相等。
同样，斜轴测图也相应地分为三种：1、斜等测图简称斜等测：三个轴向伸缩系数都相等；2、斜二测图简称斜二测：只有两个轴向伸缩系数相等；3、斜三测图简称斜三测：三个轴向伸缩系数各不相等。
第9章solidwork2021工程图教学提示：工程图文件包含两个相对独立的部分，即图纸格式与工程图内容。
图纸格式是图纸中符合企业要求同时内容不发生很大变化的部分，如图纸幅面定义、表格等。
工程图内容包含几个由模型建立的视图与视图的细节，如尺寸标注、形位公差、表面粗糙度、文本等。
关于装配模型的工程图而言，还应包含材料明细表与零件序号。
教学目标：熟练掌握用户自定义工程图格式文件的方法。
熟练掌握建立各类视图的方法。
熟练掌握添加各类注释的方法。
9.1 工程图窗口新建工程图与建立零件、装配图相同，首先需要选择工程图模板文件。
【例9-1】进入工程图窗口实例(1)单击【新建】按钮，出现“新建SolidWorks文件”对话框，如图9.1所示。
图9.1“新建SolidWorks文件”对话框(2)选择“工程图”，单击，出现“图纸格式/大小”对话框，选择一种图纸格式，如图9.2所示。
图9.2(3)单击按钮，进入工程图窗口，当前图纸的比例显示在窗口底部的状态栏中，如图9.3所示。
图9.3工程图窗口说明：图9.3为打开工程图文件的操作界面，同零件文件及装配体的操作界面类似。
工程图的设计树中包含其项目层次关系的清单。
每张图纸有一个图标，每张图纸下有图纸格式与每个视图的图标及视图名称。
项目图标旁边的符合“＋”表示它包含有关的项目。
单击符号“＋”即展开所有项目并显示内容。
9.2建立工程图文件模板工程图文件模板，包含工程图的图幅大小、标题栏设置、零件明细表定位点在内的工程图中保持相对不变的文件。
【例9-2】建立A3工程图模板实例(1)单击【新建】按钮，出现“新建Solidworks文件”对话框，选择【工程图】，单击按钮，出现“图纸格式/大小”对话框，选中【自定义图纸大小】，在【宽度】文本框内输入“420mm”，在【宽度】文本框内输入“297mm”，单击按钮，进入工程图界面，如图9.4所示。
图9.4“图纸格式/大小”对话框(2)选择菜单【工具】︱【选项】命令，出现“系统选项”对话框，选择【文件属性】标签，单击【出详图】选项，在【尺寸标注标准】中确定做下列选择，保持其他选项为默认，如图9.5所示。
