电力系统继电保护课件-第5章-自动重合闸铭

电力系统继电保护课件-第5章-自动重合闸铭
b、在正常工作情况下，由于某种原因（保护误动、误碰跳闸机构 等）使检无压侧（M侧）误跳闸时，因线路上仍有电压，无法进 行重合（缺陷），为此，在检无压侧也同时投入同步检定继电器 ，使两者的触点并联工作。这样，在上述情况下，同步检定继电 器工作，可将误跳闸的QF重新合闸。
三、重合闸时间的整定
1、单侧电源线路的重合闸时间 原则上越快越好，但应力争重合成功。
四、 自动重合闸与继电保护的配合
重合闸前加速保护优缺点 优点： 快速切出故障; 保证发电厂重要变电所母线的电压在0.6~0.7的额定电压之上 使用设备少。
缺点： 永久性故障，再次切除故障的时间可能很长； 装ZCH的QF动作次数多; 若QF拒动，将扩大停电范围。 主要用于35KV以下的网络。
2 、重合闸后加速保护（简称“后加速”） 每条线路上均装有选择性的保护和ZCH。 第一次故障时，保护按有选择性的方式动作跳闸，若是永久性故
当重合于永久性故障上时，自动重合闸将带来哪些不利的影响？
（1）使电力系统又一次受到故障的冲击； （2）由于断路器在很短的时间内，连续切断两次短路电 流，而使其工作条件变得更加恶劣。
二、对自动重合闸装置的基本要求
正常运行时，当断路器由继电保护动作或其它原因而跳闸后， 自动重合闸装置均应动作 。 由运行人员将断路器断开时，自动重合闸不应起动。 手动重合于故障线路时，继电保护动作将断路器跳开，不允许 重合 继电保护动作切除故障后，自动重合闸装置应尽快发出合闸脉 冲 自动重合闸装置动作次数应符合预先的规定。 自动重合闸装置应有可能在重合闸以前或重合闸以后加速继电 保护的动作 ，以便加速故障的切除 。 动作后应能自动复归。
障，重合后则加速保护动作，切除故障。
重合闸后加速保护优缺点
优点： 第一次跳闸时有选择性的，不会扩大停电范围； 再次切除故障的时间加快，有利于系统并联运行的稳定性。

继电保护-第5章 自动重合闸

继电保护-第5章 自动重合闸

tQF2
tu
tARD
QF1跳开
QF2跳开
QF1重合
先跳闸一侧的重合闸时限：tARD＝tpr.2＋tQF2－tpr.1－tQF1＋tu
5.2.4 自动重合闸与继电保护的配合
为了尽量利用重合闸所提供的条件以加速切除故障，继电保护 与之配合时，采用以下两种方式：
重合闸前加速保护 重合闸后加速保护
1、重合闸前加速保护（前加速）
（2）正常运行时，当断路器由继电保护动作或其它原因而 跳闸后，自动重合闸 。
（4）自动重合闸后应能自动或手动复归，准备好下一次动作。
（5）自动重合闸装置的合闸时间应能整定，并能与继电保护 相配合，加速故障的切除。
（6）双侧电源的线路上实现重合闸时，应考虑合闸时两侧电 源间的同步问题。
KU1——无电压检定继电器；KU2——同步检定继电器； KRC——自动重合闸继电器
&
KU2
U-U
KRC
&
U< KU1
KRC
A
B
线路发生故障：两侧断路器跳闸以后，检定线路无电压的 一侧（B侧）重合闸首先动作，使断路器投入。
若B侧重合不成功：断路器再次跳闸。同步检定继电器不 动作，该侧重合闸不起动。
若B侧重合成功：线路有电压，A侧在检定同步之后，再 投入断路器，线路即恢复正常工作。
5.1.1 自动重合闸装置的作用：
（1）提高输电线路供电可靠性，减少线路停电的次数。
（2）在高压输电线路采用重合闸，可提高系统并列运行 的稳定性，提高线路的输送容量。
（3）对断路器本身机构不良或继电保护误动作而引起的 误跳闸，也能起到纠正的作用。
当重合于永久性故障上时，也会产生一些不利影响： （1）使系统再一次受到短路故障的冲击； （2）使断路器的工作条件变得更加恶劣。

【国家电网 继电保护】5方向电流保护习题

【国家电网 继电保护】5方向电流保护习题

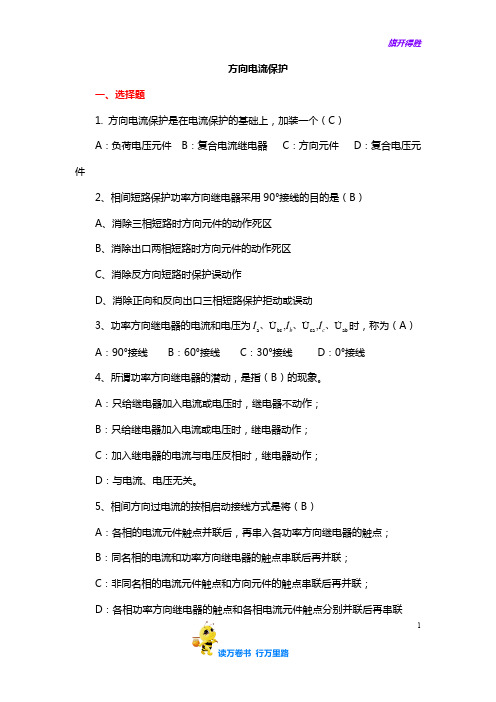

1方向电流保护一、选择题1. 方向电流保护是在电流保护的基础上，加装一个（C ）A ：负荷电压元件B ：复合电流继电器C ：方向元件D ：复合电压元件2、相间短路保护功率方向继电器采用90°接线的目的是（B ）A 、消除三相短路时方向元件的动作死区B 、消除出口两相短路时方向元件的动作死区C 、消除反方向短路时保护误动作D 、消除正向和反向出口三相短路保护拒动或误动3、功率方向继电器的电流和电压为a bc ca ab U ,U ,U b c I I I 、、、时，称为（A ） A ：90°接线 B ：60°接线 C ：30°接线 D ：0°接线4、所谓功率方向继电器的潜动，是指（B ）的现象。

A ：只给继电器加入电流或电压时，继电器不动作；B ：只给继电器加入电流或电压时，继电器动作；C ：加入继电器的电流与电压反相时，继电器动作；D ：与电流、电压无关。

5、相间方向过电流的按相启动接线方式是将（B ）A ：各相的电流元件触点并联后，再串入各功率方向继电器的触点；B ：同名相的电流和功率方向继电器的触点串联后再并联；C ：非同名相的电流元件触点和方向元件的触点串联后再并联；D ：各相功率方向继电器的触点和各相电流元件触点分别并联后再串联二、判断题1. 方向过流保护动作的正方向是短路功率从母线流向线路。

（√）2、双电源幅射形网络中，输电线路的电流保护均应加方向元件才能保证选择性。

（×）3．功率方向继电器采用900接线方式时，接入电压和电流的组合为相电压和相电流。

（×）三、填空题1．在两电气量之间进行比较的继电器可归纳为(幅值)比较和(相位)比较两类。

2．在电网中装带有方向元件的过流保护是为保证动作的(选择性)。

3.为了确保方向过流保护在反向两相短路时不受(非故障)相电流的影响，保护装置应采用(按相)起动的接线方式。

4．90度接线功率方向元件在(保护安装处)附近发生(三相)短路时存在“死区”。

电力系统继电保护-5 自动重合闸

电力系统继电保护-5 自动重合闸
• （2）非同期重合闸——当快速重合闸的重合时间不够快 ，或者系统的功角摆开比 较快，两侧断路器合闸时系 统已经失步，合闸后期待系统自动拉入同步，此时系统中 各电力元件都将受到冲击电流的影响，当冲击电流不超过 式（5－2）－（5－6）规定值时，可以采用非同期重合 闸方式，否则不允许采用非同期重合方式。 • （3）检查同步的自动重合闸——当必须满足同期条件才 能合闸时，需要使用检同期重合闸。因为实现检同期比较 复杂，根据发电厂送出线或输电断面上的输电线电流间相 互关系，有时采用简单的检测系统是否同步的方法。
5.1.1 自动重合闸的作用
（33kv线 路故障图）
采用重合闸的技术经济效果： 1. 大大提高供电的可靠性，减小线路的停 电次数，特别是对单侧电源的单回线路 尤为显著； 2. 在高压输电线路上采用重合闸，还可以 提高电力系统并列运行的稳定性，从而 提高传输容量； 3. 对断路器本身由于机构不良或继电保护 误动作而引起的误跳闸，也能起纠正的 作用。
5.2.2 双测电源线路的检同期三相一次自动重合闸
• 解决方法如图5-4所示。在检定无电压的一侧也同时投入同步检定继 电器，两者经“或门”并联工作。此时如遇有上述情况，则同步检定 继电器就能够起作用，当符合同步条件时，即可将误跳闸的继电器重 新投入。但是，在使用同步检定的另一侧，其无电压检定是绝对不允 许同时投入的。
重合于永久性故障上时的不利的影响： 1.电力系统再次受到故障的冲击，对超高压系统还可能降低并列运 行的稳定性； 2.断路器的工作条件变得更加恶劣，因为它要在很短的时间内，连 续切断两次短路电流。 对于重合闸的经济效益，应该用无重合闸时，因停电而造成的国民 经济损失来衡量。
5.1.2 对自动重合闸的基本要求
（图5-4：采用同步检定和无电压检定重合闸的配置关系）

继电保护计算书5

继电保护计算书5

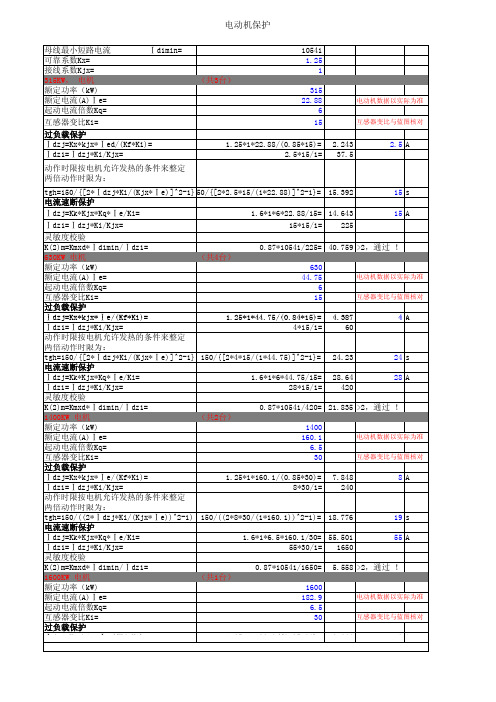

母线最小短路电流 Ⅰd1min=10541可靠系数Kx= 1.25接线系数Kjx=1315KW， 电机（共3台）额定功率（kW)315额定电流(A)Ⅰe=22.88电动机数据以实际为准起动电流倍数Kq=6互感器变比Ki=15互感器变比与蓝图核对过负载保护Ⅰdzj=Kx*kjx*Ⅰed/(Kf*Ki)= 1.25*1*22.88/(0.85*15)= 2.243 2.5AⅠdz1=Ⅰdzj*Ki/Kjx= 2.5*15/1=37.5动作时限按电机允许发热的条件来整定两倍动作时限为：tgh=150/{[2*Ⅰdzj*Ki/(Kjx*Ⅰe)]^2-1}50/{[2*2.5*15/(1*22.88)]^2-1}=15.39215s电流速断保护Ⅰdzj=Kk*Kjx*Kq*Ⅰe/Ki= 1.6*1*6*22.88/15=14.64315AⅠdz1=Ⅰdzj*Ki/Kjx=15*15/1=225灵敏度校验K(2)m=Kmxd*Ⅰd1min/Ⅰdz1=0.87*10541/225=40.759>2，通过 ！630KW 电机（共4台）额定功率（kW)630额定电流(A)Ⅰe=44.75电动机数据以实际为准起动电流倍数Kq=6互感器变比Ki=15互感器变比与蓝图核对过负载保护Ⅰdzj=Kx*kjx*Ⅰe/(Kf*Ki)= 1.25*1*44.75/(0.84*15)= 4.3874A125*1*4475/(084*15)=4387Ⅰdz1=Ⅰdzj*Ki/Kjx=4*15/1=60动作时限按电机允许发热的条件来整定两倍动作时限为：tgh=150/{[2*Ⅰdzj*Ki/(Kjx*Ⅰe)]^2-1}150/{[2*4*15/(1*44.75)]^2-1}=24.2324s电流速断保护Ⅰdzj=Kk*Kjx*Kq*Ⅰe/Ki= 1.6*1*6*44.75/15=28.6428AⅠdz1=Ⅰdzj*Ki/Kjx=28*15/1=420灵敏度校验K(2)m=Kmxd*Ⅰd1min/Ⅰdz1=0.87*10541/420=21.835>2，通过 ！1400KW 电机（共2台）额定功率（kW)1400额定电流(A)Ⅰe=160.1电动机数据以实际为准起动电流倍数Kq= 6.5互感器变比Ki=30互感器变比与蓝图核对过负载保护Ⅰdzj=Kx*kjx*Ⅰe/(Kf*Ki)= 1.25*1*160.1/(0.85*30)=7.8488AⅠdz1=Ⅰdzj*Ki/Kjx=8*30/1=240动作时限按电机允许发热的条件来整定两倍动作时限为：tgh=150/((2*Ⅰdzj*Ki/(Kjx*Ⅰe))^2-1)150/((2*8*30/(1*160.1))^2-1)=18.77619s电流速断保护Ⅰdzj=Kk*Kjx*Kq*Ⅰe/Ki= 1.6*1*6.5*160.1/30=55.50155AⅠdz1=Ⅰdzj*Ki/Kjx=55*30/1=1650灵敏度校验K(2)m=Kmxd*Ⅰd1min/Ⅰdz1=0.87*10541/1650= 5.558>2，通过 ！1600KW 电机（共1台）额定功率（kW)1600额定电流(A)Ⅰe=182.9电动机数据以实际为准起动电流倍数Kq= 6.5互感器变比Ki=30互感器变比与蓝图核对过负载保护Ⅰd j K kjⅠ/(Kf Ki)12511829/(08530)89669A动作时限按电机允许发热的条件来整定两倍动作时限为：tgh=150/((2*Ⅰdzj*Ki/(Kjx*Ⅰe))^2-1)150/((2*9*30/(1*182.9))^2-1)=19.43820s电流速断保护Ⅰdzj=Kk*Kjx*Kq*Ⅰe/Ki= 1.6*1*6.5*182.9/30=63.40563AⅠdz1=Ⅰdzj*Ki/Kjx=63*30/1=1890灵敏度校验K(2)m=Kmxd*Ⅰd1min/Ⅰdz1=0.87*10541/1890= 4.852>2，通过 ！额定功率（kW)560额定电流(A)Ⅰe=39.58电动机数据以实际为准起动电流倍数Kq=6互感器变比Ki=15互感器变比与蓝图核对过负载保护Ⅰdzj=Kx*kjx*Ⅰe/(Kf*Ki)= 1.25*1*39.58/(0.85*15)= 3.884AⅠdz1=Ⅰdzj*Ki/Kjx=4*15/1=60动作时限按电机允许发热的条件来整定两倍动作时限为：tgh=150/((2*Ⅰdzj*Ki/(Kjx*Ⅰe))^2-1)150/((2*4*15/(1*39.58))^2-1)=18.31119s电流速断保护Ⅰdzj=Kk*Kjx*Kq*Ⅰe/Ki= 1.6*1*6*39.58/15=25.33125AⅠdz1=Ⅰdzj*Ki/Kjx=25*15/1=375灵敏度校验K(2)m=Kmxd*Ⅰd1min/Ⅰdz1=0.87*10541/375=24.455>2,通过!额定功率（kW)630额定电流(A)Ⅰe=44.75电动机数据以实际为准起动电流倍数Kq=6起动电流倍数互感器变比Ki=15互感器变比与蓝图核对过负载保护Ⅰdzj=Kx*kjx*Ⅰe/(Kf*Ki)= 1.25*1*44.75/(0.85*15)=7.4588AⅠdz1=Ⅰdzj*Ki/Kjx=8*15/1=120动作时限按电机允许发热的条件来整定两倍动作时限为：tgh=150/((2*Ⅰdzj*Ki/(Kjx*Ⅰe))^2-1)150/((2*8*15/(1*44.75))^2-1)= 5.4036s电流速断保护Ⅰdzj=Kk*Kjx*Kq*Ⅰe/Ki= 1.6*1*6*44.75/15=28.6429AⅠdz1=Ⅰdzj*Ki/Kjx=29*15/1=435灵敏度校验K(2)m=Kmxd*Ⅰd1min/Ⅰdz1=0.87*10541/435=21.082>2,通过!额定功率（kW)800额定电流(A)Ⅰe=53.69电动机数据以实际为准起动电流倍数Kq=6互感器变比Ki=15互感器变比与蓝图核对过负载保护Ⅰdzj=Kx*kjx*Ⅰe/(Kf*Ki)= 1.25*1*53.69/(0.85*15)= 5.2645AⅠdz1=Ⅰdzj*Ki/Kjx=5*15/1=75动作时限按电机允许发热的条件来整定两倍动作时限为：tgh=150/((2*Ⅰdzj*Ki/(Kjx*Ⅰe))^2-1)150/((2*5*15/(1*53.69))^2-1)=22.04122s电流速断保护Ⅰdzj=Kk*Kjx*Kq*Ⅰe/Ki= 1.6*1*6*53.69/15=34.36235AⅠdz1=Ⅰdzj*Ki/Kjx=35*15/1=525灵敏度校验K(2)m=Kmxd*Ⅰd1min/Ⅰdz1=0.87*10541/525=17.468>2,通过!额定功率（kW)710额定电流(A)Ⅰe=84电动机数据以实际为准过负载保护Ⅰdzj=Kx*kjx*Ⅰe/(Kf*Ki)= 1.25*1*84/(0.85*20)= 6.1766AⅠdz1=Ⅰdzj*Ki/Kjx=6*20/1=120动作时限按电机允许发热的条件来整定两倍动作时限为：tgh=150/((2*Ⅰdzj*Ki/(Kjx*Ⅰe))^2-1)150/((2*6*20/(1*84))^2-1)=20.9421s电流速断保护Ⅰdzj=Kk*Kjx*Kq*Ⅰe/Ki= 1.6*1*6*84/20=40.3240AⅠdz1=Ⅰdzj*Ki/Kjx=40*20/1=800灵敏度校验K(2)m=Kmxd*Ⅰd1min/Ⅰdz1=0.87*10541/800=11.463>2,通过!额定功率（kW)250额定电流(A)Ⅰe=31.4电动机数据以实际为准起动电流倍数Kq=6互感器变比Ki=15互感器变比与蓝图核对过负载保护Ⅰdzj=Kx*kjx*Ⅰe/(Kf*Ki)= 1.25*1*31.4/(0.85*15)= 3.0783AⅠdz1=Ⅰdzj*Ki/Kjx=3*15/1=45动作时限按电机允许发热的条件来整定两倍动作时限为：tgh=150/((2*Ⅰdzj*Ki/(Kjx*Ⅰe))^2-1)150/((2*3*15/(1*31.4))^2-1)=20.78921s电流速断保护Ⅰdzj=Kk*Kjx*Kq*Ⅰe/Ki= 1.6*1*6*31.4/15=20.09620AⅠdz1=Ⅰdzj*Ki/Kjx=20*15/1=300灵敏度校验K(2)m=Kmxd*Ⅰd1min/Ⅰdz1=0.87*10541/300=30.569>2,通过!额定功率（kW)330额定电流(A)Ⅰe=41.5起动电流倍数Kq=6互感器变比Ki=15过负载保护Ⅰdzj=Kx*kjx*Ⅰe/(Kf*Ki)= 1.25*1*41.5/(0.9*15)= 3.8434AⅠdz1=Ⅰdzj*Ki/Kjx=4*15/1=60动作时限按电机允许发热的条件来整定两倍动作时限为：tgh=150/((2*Ⅰdzj*Ki/(Kjx*Ⅰe))^2-1)150/((2*4*15/(1*41.5))^2-1)=20.37720s电流速断保护Ⅰdzj=Kk*Kjx*Kq*Ⅰe/Ki= 1.6*1*6*41.5/15=26.5627AⅠdz1=Ⅰdzj*Ki/Kjx=27*15/1=405灵敏度校验K(2)m=Kmxd*Ⅰd1min/Ⅰdz1=0.87*10541/405=22.644#NAME?。

继电保护第5章

继电保护第5章

二、零序电流滤过器接线和零 序电流互感器接线
零序电流互感器接线
零序电流滤过器接线
零序电压滤过器 接线
三、接地短路保护安装处零序 电压与零序电流的相位关系
当保护1正向K1点发生接地故障时， 取保护安装点零序电流参考方向为由 母线指向线路，零序电压参考方向由 母线指向地。 U 0 . 1 I 0. 1 Z
第五章的内容
• 第一节 中性点直接接地电网接地短路时的 零序电压、零序电流和零序功率 • 第二节中性点直接接地电网的零序电流保 护 • 第三节 中性点直接接地电网的零序方向电 流保护 • 第四节 中性点非直接接地电网的接地保护 • 第五节 对电网接地保护的评价和应用
第一节 中性点直接接地电网接地短路时的 零序电压、零序电流和零序功率
UK0
UK0
二、零序电压滤过器
• 零序功率方向继电器需要输入保护处的零 序电流和零序电压，零序电流可通过零序 电流滤过器提供，零序电压则由零序电压滤过
器提供。 • 零序电压滤过器由三个单相电压互感器构成或由 三相五柱式电压互感器构成，电压互感器一次侧 的三相绕组接成星形接线并将中性点接地，接于 被保护线路母线上，二次侧三相绕组接成开口三 角形，其端子m、n上的电压与一次系统的三倍零 序电压成正比，即Umn=Ua+Ub+Uc=（UA+UB+UC） /KTV=3U0/KTV。
•
0r
0T 1
U 0 1 I 0 1 ( Z 0 L Z 0 T 2 ) I 0 1 Z 0



三、接地短路保护安装处零序电 压与零序电流的相位关系
U 01 I 01 ( Z 0 L Z 0T 2 ) I 01 Z 0

继电保护中常见的5个问题

继电保护中常见的5个问题1 线路中励磁涌流问题1.1 线路中励磁涌流对继电保护装置的影响励磁涌流是由于变压器空载投运时，铁芯中的磁通不能突变，出现非周期分量磁通，使变压器铁芯饱和，励磁电流急剧增大而产生的。

变压器励磁涌流最大值，可以达到变压器额定电流的6～8倍，并且跟变压器的容量大小有关，变压器容量越小，励磁涌流倍数越大。

励磁涌流存在很大的非周期分量，并以一定时间系数衰减，衰减的时间常数同样与变压器容量大小有关，容量越大，时间常数越大，涌流存在时间越长。

10 kV线路装有大量的配电变压器，在线路投入时，这些配电变压器是挂在线路上，在合闸瞬间，各变压器所产生的励磁涌流在线路上相互迭加、来回反射，产生了一个复杂的电磁暂态过程，在系统阻抗较小时，会出现较大的涌流，时间常数也较大。

二段式电流保护中的电流速断保护，由于要兼顾灵敏度，动作电流值往往取得较小，特别在长线路或系统阻抗大时更明显。

励磁涌流值可能会大于装置整定值，使保护误动。

这种情况在线路变压器个数少、容量小以及系统阻抗大时并不突出，因此容易被忽视，但当线路变压器个数及容量增大后，就可能出现。

贵阳市北供电局就曾经在变电所增容后出现10 kV线路由于涌流而无法正常投入的问题。

1.2 防止涌流引起误动的方法励磁涌流有一明显的特征，就是它含有大量的二次谐波，在主变压器主保护中就利用这个特性，来防止励磁涌流引起保护误动作，但如果用在10 kV线路保护，必须对保护装置进行改造，会大大增加装置的复杂性，因此实用性很差。

励磁涌流的另一特征就是它的大小随时间而衰减，一开始涌流很大，一段时间后涌流衰减为零，流过保护装置的电流为线路负荷电流，利用涌流这个特点，在电流速断保护加入一短时间延时，就可以防止励磁涌流引起的误动作，这种方法最大优点是不用改造保护装置(或只作简单改造)，虽然会增加故障时间，但对于像10 kV 这种对系统稳定运行影响较小之处还是适用。

为了保证可靠地躲过励磁涌流，保护装置中加速回路同样要加入延时。

继电保护发展的五个阶段

继电保护发展的五个阶段
继电保护发展的五个阶段是：
1. 机械继电保护阶段：这个阶段使用机械元件作为继电保护装置，例如机械开关、继电器等。

这些装置通过机械运动来实现电气系统的保护。

2. 电气继电保护阶段：随着电气技术的发展，继电保护开始使用电气元件来实现保护功能。

这些电气元件包括电磁继电器、热继电器等。

电气继电保护具有更高的准确性和可靠性。

3. 静态继电保护阶段：静态继电保护是指使用电子元件来实现继电保护功能。

这些电子元件包括集成电路、微处理器等。

静态继电保护具有更高的精确度和可编程性。

4. 数字继电保护阶段：数字继电保护是指使用数字技术实现继电保护功能。

数字继电保护使用数字信号处理器（DSP）、计算机等设备来处理保护信号，并实现复杂的保护算法。

5. 智能继电保护阶段：智能继电保护是指利用人工智能、机器学习等技术实现继电保护功能。

智能继电保护能够自动学习和适应系统变化，提高保护的准确性和稳定性。

电力系统继电保护第5章试题 (2)

答:D
四、填空题
1、横联差动保护起动元件的作用是__________________________________。
答:判断保护区内是否发生了短路故障
2、线路横联差动保护的方向元件的作用是______________________________。
答:判断故障线路
3、电流平衡保护是通过比较双回线路_________________ 来判断线路是否发生短路。
7、高频保护的收发信机工作在长期发信方式有何优缺点?
答:长期工作在发信方式,收发信机经常处在工作状态,可省去起动元件, 从而使保护装置简化并有利于提高灵敏度和动作速度；发信机和高频通道可连续得到监视,但是连续发信对相邻通道的干扰问题严重。
8、高频保护的收发信机工作在故障发信方式有何优缺点?
答:工作在故障发信方式,收发信机经常处在不工作状态,对相邻通道的干扰比较小，可延长收发信机的寿命。但是继电部分必须设置能满足一定要求的起动元件，而且需要定期起动收发信机以检查收发信机和通道的完好性。
答:电流的大小
4、相差高频保护只比较被保护线路____________________，而不比较________________。
答:两侧电流的相位 电流大小
5、相差高频保护区内故障时，收讯机收到的信号是________________。
答:间断的
五、问答题
1、对输电线路自适应纵联差动保护有何要求？
答：横差保护可以用在电源侧，也可以应用在非电源侧；电流平衡保护只能在电源侧使用，非电源不能采用。
3、高频保护的通道由哪几部分组成？
答：由高频阻波器、耦合电容器、连接滤波器、高频电缆、接地刀闸与放电间隙及收、发讯机组成。
4、高频保护发讯方式有哪些？高频信号有几种？

继电保护发展的五个阶段

继电保护发展的五个阶段
继电保护的发展可以分为以下五个阶段：
1. 机械继电保护阶段：这个阶段的继电保护系统主要采用机械继电器作为核心设备。

机械继电器通过电流、电压等物理量的变化来触发继电器的动作，实现对电力系统的保护。

这个阶段的继电保护系统简单、可靠，但适用范围有限。

2. 电磁继电保护阶段：随着电磁原理和技术的发展，电磁继电保护系统逐渐取代了机械继电保护系统。

电磁继电保护系统利用电磁原理，通过电流、电压等物理量的变化来触发继电器的动作。

电磁继电保护系统具有灵敏度高、动作速度快等优点，适用范围更广。

3. 电子继电保护阶段：随着半导体技术和微电子技术的发展，电子继电保护系统逐渐取代了电磁继电保护系统。

电子继电保护系统采用电子元器件和数字电路来实现对电力系统的保护。

电子继电保护系统具有体积小、功耗低、可编程性强等优点，能够实现更复杂的保护功能。

4. 数字继电保护阶段：随着数字技术的发展，数字继电保护系统逐渐取代了电子继电保护系统。

数字继电保护系统采用数字信号处理器和计算机技术来实现对电力系统的保护。

数字继电保护系统具有高度可靠性、灵活性强、通信能力好等特点，能够实现更复杂的保护功能。

5. 智能继电保护阶段：随着人工智能和大数据技术的发展，智能继电保护系统逐渐成为继电保护的新趋势。

智能继电保护系统采用人工智能算法和大数据分析技术来实现对电力系统的保护。

智能继电保护系统具有自学习能力、智能决策能力等特点，能够实现更精确、高效的保护。
