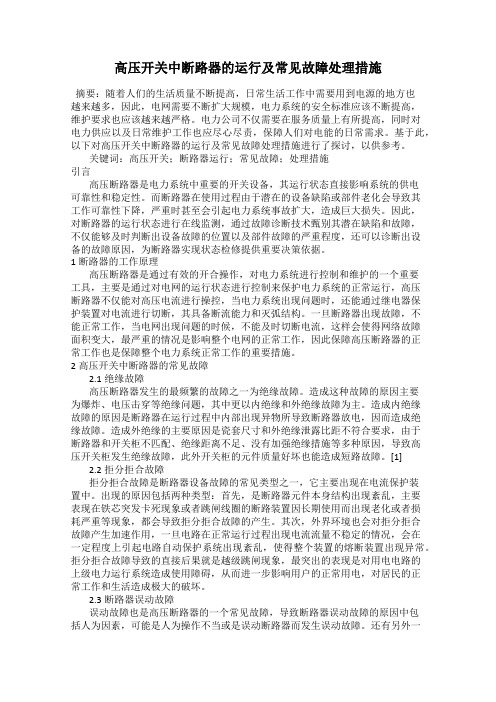

高压开关断路器的运行及常见故障处理措施摘要：随着社会经济的发展，高压开关柜的装用规模越来越大，也对其运行维护提出了更高的要求。
断路器是高压开关中的核心部件，其机械特性关系到开关能否正常动作。
断路器是电力系统运行过程最为重要的部分之一，不但能够确保电力系统的正常运行，同时也可以保障用电设备的安全性，能够最大程度上降低用电安全事故的发生频率，因此加强高压开关中断路器的质量是非常重要的。
分析了高压开关常见的问题，探讨了解决问题的方法和途径，并对高压断路器的智能故障诊断方法分析，对提高高压开关的运行效率具有一定的指导意义。
关键词：高压开关；断路器；常见故障；处理措施引言高压开关断路器从结构功能上分，主要包括四大组成部分，即导电部分、灭弧部分、绝缘部分、操动部分等。
其中，导电部分又包括各种形式的过渡连接，例如：动，静弧触头、中间触头等，整体工作原理为对于工作电流和短路电流的通过；灭弧部分的整体工作原理则主要为将熄弧能力提高的同时缩短一定的燃弧时间，该部分又包括压气缸、动、静弧触头、喷嘴等，另外该部分的存在还需要不断开断大的短路电流，同时保证开断小电感性电流时不出现明显的截流现象，将具体的过电压值进行合理的控制；绝缘部分的整体工作原理是保证电路的导电部分的一切绝缘性，提高其使用的安全性，该部分主要包括真空、括油以及绝缘介质和瓷套等；操动部分的整体工作原理是将实现对断路器所进行固定程序进行有序实现，同时确保其所处位置的合理性，该部分通常是指传动机构及操动机构，可以以不同形式进行充分展现。
1高压开关的重要性在变电站中，高压开关主要用开启或关闭供电线路负载电流，是高压电器中最为复杂和关键的设备。
高压开关具有良好的火弧装置，无论电气设备是处于无负荷状态和负载状态时，或产生短路状态时，对负载电流均可开启或切断。
因此，在电网出现问题时，使用断路器保护装置能够对短路电流或过载电流进行关闭。
随着技术的不断进步，很多断路器本身都装有自动装置，这个装置可以实现开关的自动开关功能。
开关三相不一致保护失灵案例分析及整改措施作者：娄文文来源：《广东科技》 2014年第20期娄文文（中国南方电网超高压输电公司柳州局，广西柳州 545000）摘要：在500kV来宾变电站#1主变恢复送电过程中，中压侧2001开关非全相合闸，中压侧2001开关三相不一致保护未动作导致#1主变后备保护动作主变跳闸。
结合该案例，分析了开关三相不一致保护失灵的原因，并提出了相应的整改措施。
关键词：开关；三相不一致保护；保护失灵；操作回路1 事故经过2011年3月，500kV来宾站#1主变定检结束送电操作过程中，在操作合上#1主变高压侧5011、5012开关时，#1主变正常充电后，运行人员在操作合上#1主变中压侧2001开关，4~5s后监控系统发出“2001开关三相不一致动作”、“2001开关控制回路断线”，“#1主变第一、第二套保护公共绕组零序过流保护动作”告警信号，高压侧5011、5012开关、中压侧2001开关在断开位置。
由于#1主变检修后复电，并没有造成负荷损失。
2 事故原因分析跳闸发生后，对一次设备检查，未发现异常；对二次设备进行检查，发现#1主变第一、第二套保护RCS-978CF分别5612ms、5610ms“公共绕组零序过流”保护动作，2001开关非全相保护RCS-974FG未启动，5011、5012开关保护LFP-921A未动作；2001开关操作箱两组TC灯亮，5011、5012开关操作箱两组TA、TB、TC灯亮。
随即对2001开关控制回路进行检查，发现2001开关汇控箱内A、B相用“远/近控切换”把手SPT1、SPT2在切换至“远方”位置时，其控制开关合闸的回路不良。
其中将“远/近控”切换把手SPT1、SPT2进行远/近控状态切换，切换至“远方”位置时发现远方合闸用的接点11~12存在有时通、时不通的情况，测量该接点电阻为40~800Ω不等，因此判断在2001开关合闸时，A、B相“远/近控切换”把手SPT1、SPT2切换至远控的11~12接点不导通即此时A、B 相合闸控制回路断线，造成A、B相无法合闸。
高压开关电器设备的故障分析及处理摘要：在供电技术快速发展过程中，用户对电力系统的可靠、稳定和安全上有了更高要求，尤其是高压输变设备的运行状态，对供电系统有着巨大影响。
因为高压开关运行条件一般非常复杂，容易出现过压、过流及误操作等现象，所以运行期间必然发生各类故障。
这需要我们引起高度重视，认真分析高压开关设备的故障原因，有针对性采取处理方法，最大限度降低其故障率，保证供电系统的正常运行。
本文分析了高压开关设备故障原因及处理措施。
关键词：高压开关设备；故障原因；处理1高压开关设备的作用高压开关设备主要由高压断路器、熔断器、负荷开关、隔离开关、接地开关、成套电器高压开关柜、充SF6气体的组合电器等构成。
在所有高压开关设备中，高压断路器综合性能最好，在电力系统和电网内某一回电力线路或某一种电器中，能够发挥出关合、开断、保护、控制、调节和测量等功能，是电力系统稳定、安全运行的有力保障。
当有线路或电气设备存在故障的情况，将进行继电保护作用，让断开更加安全，并在自动装置相关指令下，能够发生重合，将永久故障断开，如果电网未发生故障，则会进行隔离。
电力设备处于断开状态时，若是承担的负荷过大，在自动装置控制下，让断路器被联切与远切，消除其中一些负荷，这样电网中没有出现故障的将继续运行。
2高压开关设备故障原因分析2.1外部影响热量的不断积聚会使电器设备温度一直升高，往往也就导致设备老化等现象，也会存在线路短路的问题，因为与高压电器设备一同使用的其他机器的电压过高，这种串联电路相互影响导致的。
此外，人们对高压开关电器设备的知识存储数量有限，略知一二，有时根本不会仔细阅读说明书，所学的知识又不能解决高压开关设备出现的问题，甚至很多可以“扼杀在摇篮”中的问题也无法采取措施挽救等，这些人为导致的因素都会使高压开关设备出现故障，且故障频率很高。
2.2内部因素高压开关电器设备自身由于质量和时间的关系会产生很多问题，例如：尖端放电、接触不良、本身电路故障、辅助开关接触不良、线路短路等一系列电路故障；还有开关本体和接触器卡住、机构大轴串动、材料硬度不够而导致的分合闸掣子滑脱等很多机械部分的故障。
高压开关电器设备故障分析及处理摘要：高压开关设备是现代电气系统建设的重要组成部分,是保证电气系统稳定可靠运行的设备的基础。
电力供应商需要深入分析电气设备中的常见故障,以确保电力系统的稳定运行。
为了优化供配电系统,促进我国供电系统的发展,分析了高压开关故障管理的重要性。
基于故障原因,提出故障排除措施,包括故障预防性,诊断式和故障后排除措施。
关键词:高压开关电器设备;故障;原因;处理措施高压开关设备行业的市场竞争非常激烈,因为行业范围的扩大和技术变革降低了风险。
但这并不意味着它们不存在，人们往往忽视高压开关本身的质量,发现客观原因,包括对高压开关认识不足、使用不当等对机械设备的影响。
一、高压开关电器设备故障处理的重要性高压开关设备是现代电力建设的重要组成部分,是电力管理的关键。
通过关闭高压开关,可以切换电力中的各种线路,以优化电力运行并提高稳定性。
但是,在高压开关的运行过程中,经常会出现一些故障,严重影响操作。
因此,必须在电力系统的运行和维护管理中采取严格的措施,以消除对电力系统运行至关重要的高压开关故障，首先,可以提高电力系统的可靠性。
现代社会的发展,无论是在工业还是在日常生活中,对电力系统的可靠性提出了严格的要求。
确保电力系统运行稳定也是电力管理人员的任务。
高压开关设备的故障排除可以保证电力系统的安全运行,提高电力系统运行的稳定性和可靠性,促进电力企业的发展。
其次,节省了高压开关设备的运行和维护成本，高压开关设备的维护通常会产生维护费用。
如果需要更换高压开关设备的部件,则会增加维护成本，通过研究和应用高压技术进行故障排除,可以快速解决高压设备的常见问题。
二、高压开关电器设备的故障分析1.内部因素。
高压开关的安全是国家安全问题，近十年来,高压开关设备的GDP增长率已达到10%,在行业各领域处于领先地位,供需形势严峻。
由于它主要用于断开额定电压超过110kV的线路,因此在家庭和企业中广泛使用。
因此,对高压电器的技术要求非常严格,所生产的产品也必须符合国家质量标准。
高压开关柜的种类及常见故障分析高压开关柜的种类及常见故障分析高压开关柜是电力系统中非常重要的电气设备。
开关柜运行状态恶化是引发电力系统出现故障的原因之一。
（一）户外式及户内式从高压开关柜的安置来分，可分为户外式和户内式两种,10KV及以下多采用户内式。
根据一次线路方案的不同,可分为进出线开关柜、联络油开关柜、母线分段柜等。
10KV进出线开关柜内多安装少油断路器或真空断路器,断路器所配的操动机构多为弹簧操动机构或电磁操动机构,也有配手动操动机构或永磁操动机构的。
不同的开关柜在结构上有较大差别,这将影响到传感器的选择和安装。
（二）固定式及移开式从高压开关柜的使用来分，可分为固定式和移开式。
以前，发电厂的厂用电系统习惯采用移开式开关柜，而供电系统用固定柜较多。
随着科学技术的进步和新产品的不断开发成功，很多习惯用法也在发生变化。
例如金属铠装移开式开关柜就是在固定式开关柜的基础上发展起来的。
金属铠装移开式开关柜为全封闭结构，各功能小室相互隔开，正常操作性能和防误操作功能百加完善和合理，检修方便，其运行的安全可靠性大为提高。
（三）高压开关柜的发展近年来，随着小型真空断路器技术的开发和推广，中置式开关柜作为金属封闭铠装移开式开关设备的新开发得到了很快发展。
中置柜的优点比较多，最重要的是手车小型化和制作工艺的机械化，使手车与导轨的制作更精确。
甚至有不少厂家的产品，其手车包括主断路器和柜体不必在厂内一对一调试，出厂时分别发货到现场后，也很容易调试成功，同样可保证手车进出灵活方便。
因该产品互换性好，受现场地面水平条件的影响很小。
这种金属铠装移开式开关柜运行安全可靠，检修维护方便。
因此供电系统采用的也越来越多了。
二、高压开关柜常见故障分析分析其原因高压开关柜故障原因，多发生在绝缘、导电和机械方面。
（一）拒动、误动故障这种故障是高压开关柜最主要的故障，其原因可分为两类。
一类是因操动机构及传动系统的机械故障造成，具体表现为机构卡涩，部件变形、位移或损坏，分合闸铁芯松动、卡涩，轴销松断，脱扣失灵等。
高压开关设备的故障诊断与维修电力系统作为现代社会不可或缺的基础设施，承担着输送和分配电能的重要任务。
而高压开关设备作为电力系统中的重要组成部分，起到了保护和控制电路的关键作用。
然而，由于长期使用和环境因素等原因，高压开关设备可能会出现故障，影响电力系统的正常运行。
因此，准确诊断和及时维修高压开关设备的故障显得尤为重要。
一、故障诊断1. 观察和检查：当高压开关设备出现故障时，首先应进行观察和检查。
通过观察设备的运行状态、外观和周围环境等因素，可以初步判断故障的可能原因。
同时，对设备进行检查，包括检查接线是否正常、观察设备是否存在损坏或磨损等情况，有助于进一步确定故障点。
2. 测试和测量：在故障诊断中，测试和测量是非常重要的手段。
通过使用合适的测试仪器和设备，如电压表、电流表、绝缘电阻测试仪等，可以对高压开关设备的电气参数进行测量，以确定故障点所在。
同时，还可以进行电气特性的测试，如开关的动作时间、闭合电阻等，以进一步判断设备的工作状态和性能。
3. 故障分析：在进行故障诊断时，需要对故障进行分析。
通过分析故障的性质、发生的原因和影响等因素，可以找出故障的根本原因，并制定相应的维修方案。
故障分析还可以帮助预防类似故障的发生，提高设备的可靠性和稳定性。
二、维修措施1. 维修方法：根据故障的性质和原因，选择合适的维修方法是至关重要的。
对于一些简单的故障，如接线松动或烧焦等，可以通过重新连接或更换部件来解决。
而对于一些复杂的故障，如断路器内部零部件的损坏，可能需要进行更加细致和复杂的维修工作，如更换零部件或进行电气连接的修复等。
2. 维修工具：在进行高压开关设备的维修时，需要使用合适的维修工具。
这些工具包括螺丝刀、扳手、钳子、焊接设备等。
正确选择和使用这些工具，不仅可以提高维修效率，还可以保证维修过程的安全性和可靠性。
3. 维修流程：在进行高压开关设备的维修时，需要遵循一定的维修流程。
首先是设备的停电和断电操作，确保维修过程的安全性。
高压开关设备的运行与维修高压开关设备是现代电力系统中必不可少的关键设备，用于管理和控制电力系统中的电流流向和电路连接。
本文将探讨高压开关设备的运行原理、常见故障以及维修技术。
一、运行原理高压开关设备的主要任务是在电力系统中进行开断和切换电路，保证电能的传输和分配。
其基本运行原理可以总结为以下几个方面：1. 灭弧原理：当高压开关设备切断高压电路时，电流会产生电弧现象。
为了有效地熄灭电弧，高压开关设备采用了一系列的灭弧装置，如磁吹灭弧器、惯性灭弧器等。
2. 绝缘功能：高压开关设备在开断电路时需要确保与其他部件之间的良好绝缘，以避免电路短路或设备烧损。
因此，合适的绝缘设计和材料选择对于高压开关设备的正常运行至关重要。
3. 控制系统：高压开关设备需要与监控和控制系统进行配合，实现自动化控制。
通过合理的控制系统设计，可以提高开关设备的可靠性和灵活性。
二、常见故障高压开关设备在长期运行过程中，可能会出现各种故障。
以下是一些常见的高压开关设备故障及其原因：1. 端子接触不良：由于长期运行、环境湿度等原因，高压开关设备的端子可能会出现接触不良的情况。
这会导致电流传输不畅或产生局部高温现象。
2. 弹簧弹力不足：高压开关设备中的弹簧负责提供开合力，当弹簧弹力不足时，会导致开关设备无法正常开合。
3. 绝缘破损：由于老化、电弧、外力等原因，高压开关设备的绝缘材料可能会破损，造成电流泄漏或接触不良。
4. 机械零件磨损：高压开关设备中的机械零件经过长时间的运行，可能会因磨损或松动导致设备工作不稳定或无法正常操作。
三、维修技术对于高压开关设备的维修，需要具备专业的知识和技能。
以下是一些常见的维修技术和方法：1. 清洁和润滑：定期对高压开关设备进行清洁和润滑，以确保机械零件的正常运行和绝缘材料的良好绝缘性能。
2. 端子检查与紧固：定期检查高压开关设备的端子，并确保其紧固可靠，以保证电流传输的稳定性。
3. 弹簧维护：对高压开关设备中的弹簧进行维护和更换，确保其正常的弹力，以保证开合的可靠性。
