《水工建筑物》课程设计任务书（土石坝）题目：年月日学生姓名：学号：班级：专业（专业方向）：指导教师：樊新建侯慧敏王之君一、设计目的和要求1．通过课程设计，使学生初步掌握土石坝设计的一般原则、方法和步骤，巩固、加深和扩大所学的基础理论知识，，并使之系统化。
2. 通过课程设计，培养学生正确的设计思想、严谨的工作作风，踏实肯干和求实奋进的精神；初步掌握水工建筑物的设计原则、设计方法和步骤；3．培养学生的独立思考、独立工作能力，提高学生的综合运算，绘图及编写设计报告的基本技能，为今后从事设计、施工、管理工作打下一定的基础。
二、特征水位正常蓄水位：设计洪水位：校核洪水位：三、设计任务及要求根据提供的水文、水利计算成果，在分析研究所提供的资料的基础上，进行土石坝枢纽的设计工作，设计深度为初步设计。
主要设计内容有：1．确定水利枢纽工程和水工建筑物的等级、洪水标准；2．土石坝的枢纽布置；确定溢洪道的堰顶高程和坝顶高程，拟定溢洪道溢流孔数，确定溢洪道在土石坝枢纽中的位置。
3．土石坝基本剖面的设计；确定坝顶高程；按使用要求及工程经验确定坝顶宽度，上下游坝坡坡比，心墙或斜墙的位置及基本尺寸（均质土石坝无此项），初步拟定大坝剖面尺寸。
选择最大横剖面进行渗流计算，确定单宽渗流量并绘制浸润线，同时进行渗透稳定性校核。
以渗流计算剖面和相应工况为基准，进行坝坡稳定校核。
4．溢洪道剖面及下游消能方式的设计；溢流面曲线设计，校核闸门全开时校核洪水位和设计洪水位时的泄流量，闸门类型选择，溢洪道剖面布置，溢洪道的消能防冲设计，溢洪道的结构布置（边墩和导墙的尺寸拟定）。
5．大坝的细部构造设计：坝顶、护坡、反滤层、过渡层、排水。
6．坝基处理。
四、进度安排五．课程设计的要求1. 设计一律在设计教室进行，无故不参加设计规定时间的三分之一者，或抄袭他人成果者，均以零分计（抄袭双方）。
2. 每位学生必须独立完成课程设计的内容，提交设计成果。
设计成果包括：（1）计算书一份要求详细列出所有计算过程，并附计算草图；要求列出计算成果，简要说明计算成果的合理性，或设计的不足和还可以进一步改进的地方。
粘土心墙土石坝工程施工方案昆明市官渡区复兴水库工程粘土心墙土石坝施工技术方案XXXXXX二零一二年十二月1.工程概况施工准备1.1测量1、测量准备测量放样施工是贯穿工程施工全过程一项十分关键的工作，为此我公司项目经理部成立了专职的测量小组，由具备测量专业执业资格和多年施工工作经验的测量技术人员负责，测量过程按照规范要求进行并留有记录。
1）人员配备：测量小组由一名具有专业理论水平和实际施工经验的持证工程师负责并主持组织实测方案的编制工作，控制测量根据工程各部位特点由专职测量队员实施。
2）测量仪器：施工中投入使用的测量仪器如：全站仪、经纬仪、水准仪和钢尺（50m）等都符合《水利水电工程施工测量规范》的施工测量精度要求，并经过有关主管部门批准的具有资质的检验单位的检测，并在检测有效期内使用。
所有测量仪器使用前必须得到工程师的批准。
2、测量基准本工程项目经理部在接到发包人或监理人提供的测量基准点、标点及其相关技术文件后，与发包人、监理人共同校测其基准点、坐标点规范的测量精度，并复核其资料和数据的准确性。
复核无误后，方可投入使用；若有误差立刻敷陈监理工程师，实时办理。
3、树立施工测量控制网1）工程施工的控制网由两部分组成，即平面控制网和高程控制网。
2）平面控制网以工程师提供的测量基准点（线）为基准，用全站仪测设出施工区的轴线控制桩及定位控制桩。
轴线控制桩由起点、终点和折点桩组成，为方便施工采用十字交叉法和直角坐标法确定折点桩，及时将施工控制网资料报送工程师审批。
3）为了便于施工时引测高程及纵横断面测量，在施工前沿山脚走向两侧敷设临时水准点，临时水准点位于开挖线外侧，敷设时提前埋设临时标桩作为水准点，临时水准点间距100m。
4）平面控制点和水准点标桩选择在不受施工干扰，易于保存桩位的地方，不致发生下沉和位移，标桩做成砼墩，标桩顶面高于地面0.3m。
临时性标桩以木桩为主，关于测量控制网点，采用防护栏、警示牌等保护步伐，避免受到损坏，并修建通向测量控制网点的临时门路。
湖南水利水电职业技术学院Hunan Technical College of Water Resources and Hydro Power综合实训指导书课题名称:云南省雨果水电站土石坝施工组织设计适用专业：水利工程班级： 10级施工技术一班指导老师：李小芳教研室：水建任务下达日期：2012年05月 07日设计完成日期： 2012年05 月11日水利工程系一、工程概况雨果水电站工程位于云南省峨山、双柏县境内，距峨山县城县121km，为元江右岸一级支流绿汁江规划河段第二个梯级水电站，坝址控制流域面积6963km2，设计正常蓄水位963.0m,相应库容1022万m3，电站总装机75MW，年发电量3.3817亿KW·h。
是一座以发电为主，综合灌溉及环保效益的枢纽工程。
大坝坝轴线长184.0m,最大坝高39.0m，最大坝基底宽163.4m，坝顶高程965.0m，顶部设4.5m宽交通桥贯穿两岸。
见附图一二、施工条件1．水文气象绿汁江流域地处高原季风气候区，夏、秋两季受西南暖气流及东南暖湿气流影响，湿热多雨，冬春季节受西风干暖气流控制，降水量较小。
通过对流域内气象站的雨量资料分析：本流域一般5月份即进入雨季，7、8月份降雨量最大，占全年降雨量的40%左右，其后的各月的降雨量呈逐月回落的过程，12月至次年4月为干旱期，连续5个月的降水不足全年的10%。
流域内降水量分布不均，多年平均降雨量与其它地区比较属中等偏低区域，如流域内双柏、易门、禄丰气象站的多年平均降雨量分别为940、824、925mm。
由于流域内降雨量相对少及人类活动等因素的影响，本流域的产水模数也较小，根据资料分析，绿汁江干流中、下游的产水模数在15～19万m3/km2之间。
上游地带也仅在20～30万m3/km2之内。
坝址多年平均降雨量为813.7mm，多年平均气温为15.9℃，多年平均蒸发量1868.4mm，多年平均相对湿度76%，多年平均风速为1.7m/s，汛期多年平均最大风速为10.7m/s，坝址处各水文成果表如1.2-1～1.2-5所示。

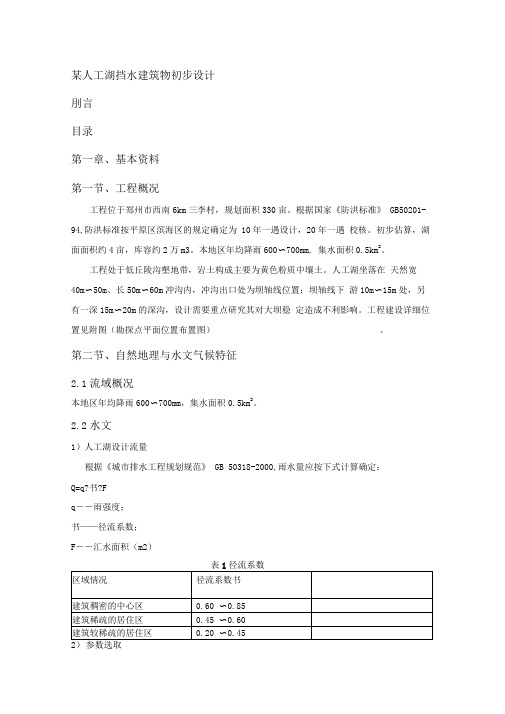

某人工湖挡水建筑物初步设计刖言目录第一章、基本资料第一节、工程概况工程位于郑州市西南6km三李村，规划面积330亩。
根据国家《防洪标准》 GB50201-94,防洪标准按平原区滨海区的规定确定为 10年一遇设计，20年一遇校核。
初步估算，湖面面积约4亩，库容约2万m3。
本地区年均降雨600〜700mm, 集水面积0.5km2。
工程处于低丘陵沟壑地带，岩土构成主要为黄色粉质中壤土。
人工湖坐落在天然宽40m〜50m、长50m〜60m冲沟内，冲沟出口处为坝轴线位置；坝轴线下游10m〜15m处，另有一深15m〜20m的深沟，设计需要重点研究其对大坝稳定造成不利影响。
工程建设详细位置见附图（勘探点平面位置布置图）。
第二节、自然地理与水文气候特征2.1流域概况本地区年均降雨600〜700mm，集水面积0.5km2。
2.2水文1）人工湖设计流量根据《城市排水工程规划规范》 GB 50318-2000,雨水量应按下式计算确定：Q=q?书?Fq――雨强度；书——径流系数；F――汇水面积（m2）取径流系数书=0.45汇水面积330亩。
3）设计雨强2.3气候特性郑州市地处暖温带，属大陆性季风气候，四季分明，干湿明显，春季干旱多风沙，夏季炎热多雨，秋季凉爽，冬季干冷多风，雨雪稀少。
郑州市的干燥度指数k值小于1.5，属湿润区。
a）气温：年平均气温14.4 C,极端最高气温43C，极端最低气温-19.7 C, 年最高气温多出现在7月和8月。
b）降雨：年平均降雨量640mm 24小时降雨量多年平均值100mm每年7、 8、9三个月的降雨量是全年降雨量的 55%c）冻土深度：年平均地面结冰时间约为 60天，标准冻深小于60cm,地面以下100mn 冻结平均为55天。
d）风向及风速：冬季盛行西偏北，夏季盛行南偏东，春、秋季则交替出现；根据郑州市气象史了解，郑州市年平均风速约 3.2m/s，瞬时最大风速达到了 26米/秒，风力为10级。
均质土石坝的课程设计一、课程目标知识目标：1. 学生能够理解并掌握均质土石坝的定义、构成和分类；2. 学生能够描述均质土石坝的施工原理及工程特点；3. 学生能够掌握均质土石坝在水利工程建设中的应用及重要性。
技能目标：1. 学生能够运用所学知识分析并解决均质土石坝施工过程中的实际问题；2. 学生能够运用相关工具和设备进行均质土石坝的简单设计和计算；3. 学生能够通过小组合作和讨论，提出优化均质土石坝建设的方案。
情感态度价值观目标：1. 学生能够认识到水利工程在国民经济和社会发展中的重要作用，增强社会责任感和使命感；2. 学生能够培养对水利工程建设的兴趣，激发创新意识和探索精神；3. 学生能够通过学习均质土石坝，了解我国水利工程的成就和发展，增强民族自豪感。
课程性质：本课程为水利工程学科的基础课程，以理论教学和实践操作相结合的方式进行。
学生特点：学生处于高年级阶段，具备一定的水利工程基础知识，具有较强的逻辑思维能力和动手操作能力。
教学要求：结合学生特点和课程性质，注重理论与实践相结合，提高学生的实际操作能力和解决问题的能力，培养学生的创新意识和团队协作精神。
通过本课程的学习，使学生具备均质土石坝建设的基本知识和技能，为后续相关课程学习和未来从事水利工程工作打下坚实基础。
二、教学内容1. 均质土石坝的定义与构成- 土石坝的类别及特点- 均质土石坝的构造及功能2. 均质土石坝施工技术- 施工准备及施工工艺- 施工质量控制与验收标准- 施工安全及环境保护措施3. 均质土石坝设计原理- 设计基本要求与原则- 均质土石坝稳定性分析- 均质土石坝渗流分析4. 均质土石坝的应用与案例- 水利工程中的应用场景- 我国典型均质土石坝工程案例- 均质土石坝建设中的技术创新5. 均质土石坝的维护与管理- 均质土石坝运行维护要点- 安全监测与预警系统- 灾害防范与应急预案教学大纲安排：第一周：均质土石坝的定义与构成，土石坝类别及特点第二周：均质土石坝构造及功能，施工准备及施工工艺第三周：施工质量控制与验收标准，设计基本要求与原则第四周：均质土石坝稳定性分析，渗流分析第五周：均质土石坝在水利工程中的应用与案例，技术创新第六周：均质土石坝的维护与管理，安全监测与预警系统教学内容根据课程目标和教材章节进行组织，注重科学性和系统性，确保学生能够掌握均质土石坝的相关知识。

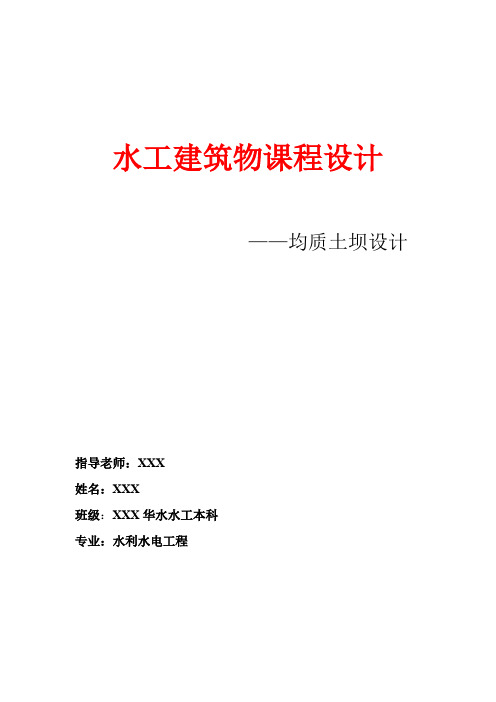

水工建筑物课程设计——均质土坝设计指导老师：XXX姓名：XXX班级：XXX华水水工本科专业：水利水电工程土石坝设计实例一、坝型选择均质坝渗透系数K=3.0×10-5cm/s ，满足K<1.0×10-4cm/s ，内摩擦角25°，较大，同其它坝型比较，造价较低，且对地基要求低，施工简单，干扰不大，材料单一，便于群众性施工。
通过分析认为宜选用均质坝。
二、体剖面设计土石坝的剖面是指坝坡大小，坝顶宽度和坝顶高程。
1、坝顶宽度本坝顶无交通要求，对中低坝最小宽度B>B min =5m 取B =6m 。
2、坝顶高程坝顶高程等于水库静水位与超高之和，并分别按以下运用情况计算，取其最大值。
①设计洪水位加正常运用情况的坝顶超高，②校核洪水位加非常运用情况的坝顶超高。
超高计算 式一：其中：ha ——波浪在坝坡上的爬高，m ；e ——风浪引起的坝前水位壅高，m ；A ——安全加高，m,根据坝的级别按下表采用。
表一：某水库工程设计灌溉面积为7000亩，水库总库容为700万立方米，故工程级别为Ⅲ级。
式二：e=KV 2Dcos α/2gH其中α=90°所以cos90°=0，故e 为零； 式三：ha=0.45h l m -1n -0.6 其中h l ——设计波高；mm ——坝坡坡率；取坝坡坡率取3；n ——坝坡护面糙率，其值为：抛石0.035，干砌块石0.0275，浆砌石并勾缝0.025，沥青和混凝土0.0155；糙率取：0.025；其中；h l =0.0166V 05/4D 1/3=0.34（设计洪水时）/0.343（校核洪水时） 由上式得：ha=0.45h l m -1n -0.6= 0.46（设计）0.47（校核）故：d=ha+e+A=1.04m(设计)/0.74m （校核）故：坝顶高程为：设计洪水位1081.50m+1.04m=1082.54m(设计)Ae ha d ++=校核洪水位1081.8m+0.74m=1082.54m(校核) 得出坝高：1082.54m-1056.00=26.54m3、坝坡坝高26.54m，故采用三级变坡。
土石坝施工组织设计指导书一、前言土石坝是一种常见的水利工程，广泛用于水库、水电站和排涝工程等领域。
为了确保土石坝施工过程的顺利进行，需要进行详细的施工组织设计。
本文档旨在提供一份土石坝施工组织设计指导书，以供相关人员参考和使用。
二、施工组织设计原则1. 安全第一土石坝施工过程中，安全永远是第一位的原则。
设计时应充分考虑各种安全因素，并采取相应的措施来确保施工人员的安全。
2. 效率优先在保证施工安全的前提下，要注重施工效率，合理安排施工的各个环节，提高工作效率。
3. 资源合理利用在施工组织设计中，要合理规划和利用各种资源，包括劳动力、机械设备、材料等，以达到最佳的效果。
三、施工组织设计内容1. 施工计划施工计划是土石坝施工组织设计的核心内容之一。
施工计划应包括施工工期、施工方法、施工序列等内容，并根据实际情况进行合理安排。
2. 施工方案施工方案是具体的施工组织设计内容，包括施工工序、施工顺序、施工工艺、施工措施等。
施工方案应详细说明每个工序的具体要求，以保证施工过程顺利进行。
3. 组织架构施工组织架构是指施工过程中各个岗位的分工和职责。
要设计合理的组织架构，明确每个岗位的工作内容和权限，以确保施工中的协调与顺利进行。
4. 安全措施安全措施是土石坝施工组织设计中必不可少的内容。
要制定详细的安全措施，包括施工现场防护、作业人员防护、安全培训等，确保施工过程中的安全。
5. 质量控制施工组织设计还应包括质量控制方案，明确质量标准和检验方法。
要确保材料的质量符合要求，工艺流程正确，施工质量可控。
6. 环境保护土石坝施工过程中，要注重环境保护。
施工组织设计中要包括环境保护措施，防止施工活动对周边环境的污染，要符合环境保护的相关法规和标准。
7. 岗位责任施工组织设计还应明确各个岗位的责任和权力。
每个工作人员应清楚自己的职责，做好本职工作，并与其他岗位人员密切配合，确保施工顺利进行。
四、总结土石坝施工组织设计对整个施工过程起到了至关重要的作用。
沟后水库均质土坝枢纽设计任务书(水工专业)水电学院水利系2010.3均质土坝枢纽设计任务书1 工程概况及作用沟后水库枢纽工程位于青海省共和县恰卜恰镇沟后村附近的黄河一级支流-------沟后河上。
水库坝址以上控制流域面积为197.8平方公里，库容330万立方米。
本水库为安置龙羊峡水库库区移民的配套工程。
水库以灌溉为主，可灌溉共和县农田二万亩，林地五千亩，同时解决恰卜恰镇三万多居民生活及城镇工业用水。
枢纽工程包括大坝、泄洪兼引水隧洞两部分。
2 设计任务及基本要求2.1均质土坝设计任务2.1.1 确定洪水标准、工程级别2.1.2 坝型选择，坝型方案比较，对均质土坝进行论证。
2.1.3 枢纽布置进行方案比较确定枢纽布置，绘制枢纽布置平面图、上、下游立视图。
2.1.4 坝工设计进行断面设计、渗流计算、稳定计算、沉降量计算。
2.1.5 细部构造设计（坝顶、反滤层、排水体、马道）。
2.1.6 基础处理坝与两岸的连接2.1.7 隧洞布置2.2 基本要求2.2.1 设计者必须充分重视和熟悉原始资料，明确设计任务，在规定的时间内按要求完成设计任务。
2.2.2 从工程实际出发，严格执行技术规范的要求，尽量采用国内外先进技术和经验。
2.2.3 每个参加设计的学生必须独立思考，发挥自己的创造性独立完成设计任务。
2.2.4 理论依据正确充分，布置合理，计算准确，绘图正确、清晰。
2.2.5 成果设计说明书一份，图纸4-5张。
3 设计基本资料与数据3.1水文气象流域内大部分地区人烟稀少，没有气象台站，仅在恰卜恰镇有气象站，也无实测系列水文资料，径流、洪水、泥沙计算系根据青海省水文手册及设计暴雨洪水图集等有关资料进行。
3.1.1 气象流域所在地区地势高，气温多变，年平均气温低，约为3.4℃，昼夜及地形温差大，无霜期短，年日照时间长，大部分地区寒冷而干燥，常冬无夏，春去秋来，纯属大陆性高原气候区。
本区虽地处内陆，但因有青海湖调节作用，降水相对较丰富，年平均降雨为311.8毫米。
《水工建筑物》课程设计任务书题目：学生姓名：班级：学号：指导教师：一、设计目的通过本设计，进一步巩固和加深水工建筑物的理论知识，使学生初步掌握各类水工建筑物设计的一般原则、方法和步骤，培养和提高学生独立分析问题和运用所学理论知识解决实际问题的能力。
通过设计，培养学生正确的设计思想、严谨的工作作风，踏实肯干和求实奋进的精神。
同时，训练和提高学生在设计、计算、翻阅参考书、绘图、编写说明书等方面的能力和技巧。
二、设计内容和要求（一）重力坝设计1．设计内容（1）拟定非溢流实体重力坝剖面尺寸（2）安全稳定验算（3）坝内应力计算（4）溢流坝剖面设计（5）坝体构造和地基处理2．提交的设计成果（1）设计说明书一份约（50页左右）；（2）绘制图纸三张：1）枢纽平面布置图；2）主要细部构造图；3）溢流和非溢流重力坝剖面；要求：表达正确，尺寸齐全，比例得当，布局合理，线条清晰，图面整洁，图例和注释清楚。
（二）土石坝设计1．设计内容（1）根据地形、地质、筑坝材料、水文气象、施工条件和枢纽建筑物的组成等因素进行坝轴线选择（2）根据已知基本资料选择坝型（3）根据枢纽建筑物的组成，进行枢纽布置方案的比较，确定枢纽布置方案，绘制枢纽平面布置图（4）坝工设计，包括：断面设计、渗透计算、稳定计算、细部构造设计、基础处理、坝与两岸的连接2．提交的成果（1）设计说明书一份约（50页左右）；（2）绘制图纸三张：1）平面布置图；2）坝体剖面图；3）主要的细部构造图；要求：表达正确，尺寸齐全，比例得当，布局合理，线条清晰，图面整洁，图例和注释清楚。
（三）水闸设计1．设计内容根据所给地形、地质、水文和其它有关资料及相应的规划成果，在给定的闸轴线上进行开敞式水闸设计。
（1）闸孔型式选择（2）通过水力计算，确定水闸闸孔尺寸、孔数及消能防冲形式和尺寸（3）按防渗要求布置闸基地下轮廓线。
拟定防渗排设备的形式，尺寸和构造。
计算渗透压力（4）参照已建成类似工程，拟定底板、闸墩、边墩、闸门、启闭机、启闭机桥、公路桥及检修桥的形式和尺寸（5）闸室稳定计算及地基应力验算（6）拟定上、下游翼墙及护坡的形式、构造及尺寸（7）细部构造拟定2．提交的成果（1）设计说明书一份约（50页左右）；（2）绘制图纸三张：1）平面布置图；2）纵剖面图；3）主要的细部构造图；要求：表达正确，尺寸齐全，比例得当，布局合理，线条清晰，图面整洁，图例和注释清楚。
碾压式土石坝施工方案1、工程概况本工程位于石家庄良村，灰场四周初期坝采用均质土坝，顶宽2.0m，坝高2.4m。
均质土坝工程量约为1.55X104m3.坝体填筑采用灰场内土料。
坝外坡比为1：2，内坡比为1：2。
2、引用标准SDJ213-83 《碾压式土石坝施工技术规范》SL260-98 《堤防工程施工规范》SL18-2004 《渠道防渗工程技术规范》SL52—1993 《水利水电工程施工测量规范》SL38-92 《水利水电基本建设工程单元工程质量等级评定标准（七）》SL239-1999 《堤防工程施工质量评定与验收规程》GB/T 17642-2008 《土工合成材料非织造布复合土工膜》3 、施工准备3.1对合同及设计文件进行深入具体条件编好施工组织设计。
3.2做好各项技术准备，并做好“四通一平”临建工程，各种设备和器材的准备工作。
导流及引排水工程已完成。
3.3测量放样工作已验收合格，对主要测点已埋设牢固的标架、基石、坝（堤）身放样已按设计预留沉降量。
3.4对土料场进行现场核查，贮量应大于需用量的1.5-2.5倍。
土质及天然含水量符合设计要求。
3.5施式机械、试验设备到位，已做防渗体土料碾压试验，基础清理已完成并经过验收。
4 、施工操作要求4.1土料开挖4.1.1料场开挖前应划定开挖范围，清除树根乱石及妨碍施工的一切障碍物，排除场内积水，开好排水沟。
4.1.2土料的天然含水量接近施工控制下值时，采用立面开挖，含水量偏大时，采用平面开挖。
4.1.3当层状土料有需剔除的不合格料层时，用平面开挖，当层状土料允许掺混时，用立面开挖。
4.1.4冬季施工宜用立面开挖。
4.1.5取土坑壁应稳定，立面开挖时严禁掏底施工。
4.2铺料4.2.1防渗体土料铺筑应平行堤轴线顺次进行，分段作业和长度不应小于100m，人工作业时不小于50m。
4.2.2作业面宜分成铺土、碾压、检验三段，以利流水作业，应分层统一铺土，统一碾压，专人取样检验，严禁出现界沟。
河北省城新水库土石坝初步设计任务书和指导书2014年2月目录1 毕业设计目的 (1)2 设计基本要求 (1)3 设计成果及具体要求 (2)3.1设计成果 (2)3.2设计成果具体要求 (2)3.2.1.设计说明书编写原则 (2)3.2.2.图纸绘制说明 (3)4 时间安排 (3)5 水文基本资料 (3)5.1流域概况 (3)5.2气象 (4)5.3水库设计洪水 (4)6 地质基本资料 (6)6.1工程地质勘察工作 (6)6.2水库区地质概况 (6)6.2.1 地形地貌 (6)6.2.2 地层岩性............................................................. 错误！未定义书签。
6.2.3 区域地质构造与地震 (6)6.2.4 水文地质条件 (6)6.3土层的结构与划分 (6)6.3.1 料场 (6)6.3.2 坝基 (7)6.3.3 基本参数 (8)6.4工程地质条件分析与评价 (8)6.4.1 库区边坡稳定性评价 (8)6.4.2 坝基稳定性评价 (8)7 工程任务和规模 (8)1 毕业设计目的本毕业设计是本专业教学大纲所规定的重要教学内容，是学生在校期间进行最后一次理论结合实际的较全面和基本的训练，是对几年来所学知识的系统运用和检验，也是走向工作岗位之前的最后一次的过渡性练兵。
通过这次毕业设计要求达到以下基本目的。
（1）巩固、加强、扩大和提高以往所学的有关基础理论和专业知识；（2）培养学生综合运用所学的知识以解决实际工程问题的独立工作能力，并初步掌握进行水利枢纽和水工建筑物的设计思想、设计程序、设计原则、步骤和方法；（3）培养学生使用有关设计规范、手册、参考文献以及分析计算、绘图、概算和编写设计说明书等项能力的基本技能训练；（4）通过毕业设计使学生了解我国现行的基本建设程序，建立工程设计的技术和经济的政策正确观点；（5）因此，要求每个同学在长达15周的毕业设计中，抓紧时间，遵守纪律，努力学习工作，认真踏实，一丝不苟，实事求是，举一反三，充分发挥个人的主动性和创造性，独立的和高质量的完成本次设计，以便在今后的生产实践中当一名出色的工程师，为我国的水利事业也是为国民经济的基础设施和基础产业而做出贡献。
2 设计基本要求（1）设计者必须发挥独立思考能力，创造性地完成设计任务，在设计中应遵循设计规范，尽量利用国内外先进技术与经验；（2）设计者对待设计计算、绘图等工作应具有严肃认真一丝不苟的工作作风，以使设计成果达到较高的水平；（3）设计者必须充分重视和熟悉原始资料，明确设计任务，在规定时间内圆满完成要求的设计内容，成果包括：设计说明书一份（按规范格式）；A1图纸4份左右（文本版+光盘）。
3 设计成果及具体要求3.1 设计成果设计成果包括：（1）设计说明计算书1份；（2）枢纽平面布置图1张（要求画出溢洪道位置）；（3）大坝典型横剖图1张；（4）大坝上游立视图1张；（5）坝顶、排水沟、排水体、防渗体等、护坡、挡土墙、反滤层等细部构造图1-2张（内容多少根据需要而定）。
3.2 设计成果具体要求3.2.1.设计说明书编写原则（1）按章节叙述，先拟好提纲再编写，要体现出清晰的设计思路；（2）包括基本资料和基本数据；（3）说明设计标准、设计情况及设计依据；（4）阐述设计思想、原则及方法（包括所采用的基本理论和公式说明，采用条件及原因，所考虑问题的影响因素）；（5）对具体设计要说明设计的前提、设计原理、方法、主要步骤、主要过程及阶段性成果、最后成果，成果尽量以图、表的形式给出；（6）对成果的分析及结论：对成果的分析一定要有分析和判断，给以评价，分析存在问题的原因和改进措施；（7）要求简明扼要，思路清晰，用语简练。
3.2.2.图纸绘制说明要求图面布置合理，设计正确，整洁清晰，图的比例、线条、标注、尺寸、符号和说明等均按工程制图标准。
4 时间安排说明：4~5张大图绘图时间控制在3周，其余时间为分析计算（包括看资料）、编写计算书说明书，准备个人答辩内容和提纲。
目前为每周双休日，如果同学们要圆满完成任务，在校多学些专业技术知识，只有保证足够的时间，才是完成任务的前提，希望每位同学每天学习时间在10小时以上，不早退、不旷到，当遵守纪律的模范，在历时四年大学学习中作最后的冲刺。
5 水文基本资料5.1 流域概况城新水库位于内丘县城新村北，属李阳河支流。
该河流位于太行山东麓，内丘县西部，为季节性河流，除汛期洪水径流较大外，其他月份径流量很小。
水库控制流域面积4.5km 2，坝址以上河床平均坡降10.2‰。
流域地形复杂，地面起伏大，地形坡度较陡。
5.2 气象该流域属于暖温带大陆性季风气候区，四季分明。
春季干旱少雨多风，蒸发量大，夏季炎热。
受太平洋东南季风的影响，降雨量比较集中，秋季凉爽，降雨稀少，冬季受西伯利亚大陆性气团控制，寒冷少雨雪，西北风盛行。
据气象资料统计，多年平均气温13.4℃；年极端最高气温42℃；年极端最低气温-20.2℃，多年日照时数2560.8小时，无霜期220天左右，最大冻土深46cm ，流域内多年平均蒸发量1907.6mm ，相当于水面蒸发能力1164mm 。
坝址处多年平均最大风速为14.8m/s 。
多年平均降水量563.1mm ，频率P=50%、P=75%、P=95%时年降雨量分别为526.1mm 、422.4mm 、402.5mm 。
多年平均径流深80.4mm ，频率P=50%、P=75%、P=95%的年径流深分别为46.6mm 、23.3mm 、16.1mm 。
5.3 水库设计洪水（1）洪峰流量推求洪峰流量采用公式2-2推求。
n F F C Q -+⨯=1%1%1)3( 2-2 式中：%1Q —百年一遇设计洪峰流量（m 3/s ）；F —工程地点以上流域面积（km 2）；%1C —百年一遇洪峰模系数（%1C =40m 3/s/km 2）；n —指数，本地区采用0.6。
对于其它重现期的设计洪峰流量，将所求的百年一遇洪峰流量乘以表2-3所列的换算系数即可。
表2-3 不同重现期洪峰流量换算系数（2）设计洪水总量推求流域一次洪水总量由公式2-3计算。
F R W p ⨯⨯=1.0 2-3式中：p W —某重现期的设计一次洪水总量（万m 3/s ）；R —径流深（mm ），由暴雨径流关系查得：20年一遇洪水径流深103mm ，30年一遇洪水径流深132mm ，200年一遇洪水径流深272mm ，300年一遇洪水径流深305mm 。
对于小于500km 2的丘陵河道，地区的洪水概化系数如表2-12所示。
表2-12 项目区洪水概化过程线比值系数表表中：t i —洪峰过程线分段历时（h ）；Q i —与分段时间t i 相应的洪峰流量（m 3/s ）；Q m —最大洪峰流量（m 3/s ）；t n —洪峰过程线总历时（h ），a Q W t m pn 36.0 ，其中w p 为某重现期一次洪水总量，万m 3，a 为历时系数，取3.7。
（3）调度运用汛限水位为堰顶高程，即11m ；死水位1.5m ；正常蓄水位11.0m 。
6 地质基本资料6.1 工程地质勘察工作根据勘察依据及大纲要求，本次勘察共完成勘探点5个，孔深5~20m ，全部为钻探孔，总进尺46m 。
6.2 水库区地质概况6.2.1 地形地貌城新水库地处太行山的山前倾斜平原区。
6.2.2 区域地质构造与地震库区内未发现明显的断裂构造迹象。
根据场地所处区域地质勘探资料，依据《建筑抗震设计规范》GB50011-2010，本场地的场地土类别应划分为中软场地土，场地类别应划分为Ⅱ类。
本场地的地震设防烈度为7度，设计基本地震加速度值为0.10g 。
6.2.3 水文地质条件在本次勘察深度范围内，坝区地下水为基岩裂隙水，补给来源主要靠大气降水和上游库水侧向补给，向地势低洼排泄或渗出。
水位随库水位变化而变化。
6.3 土层的结构与划分6.3.1 料场勘察场地属太行山中低山区，地势西高东低。
勘察揭露之地层除第1层外均为三叠纪岩石，本场区勘察深度范围内，料场地基土自上而下分为如下5层，现将各土层的工程地质特征分述如下：1层素填土：黄褐色，坝体，人工堆砌，主要由粉质粘土组成，含碎石子、姜石。
场区普遍分布，厚度：0.20-9.00m,平均 4.02m；层底标高：-9.05--1.90m,平均-6.29m；层底埋深：0.20-9.00m,平均4.02m。
2层粉质粘土：褐黄色，稍有光泽，主为粘粒、粉粒，坚硬状态，含砂，稍有光泽，干强度、韧性中等。
场区普遍分布，厚度：1.30-1.70m,平均1.50m；层底标高：-4.23--3.20m,平均-3.72m；层底埋深：1.50-2.50m,平均2.00m。
3层粘土：褐黄色～红褐色，光滑，韧性高，干强度高，坚硬状态含片麻岩岩块。
场区普遍分布，厚度：5.00-5.00m，平均5.00m；层底标高：-9.23--9.23m，平均-9.23m；层底埋深:7.50-7.50m，平均7.50m。
4层片麻岩：灰黄色，强风化，手可捻碎，片麻状构造，斑状结构。
场区普遍分布，厚度:2.50-2.50m，平均2.50m；层底标高：-11.73--11.73m,平均-11.73m：层底埋深：10.00-10.00m，平均10.00m。
5层泥岩：褐黄色～灰绿色，中等风化，软岩，岩芯较完整，岩体基石质量等级Ⅳ级，三叠纪，主要矿物高岭石、蒙脱石，泥质结构，中厚层状构造。
该层未穿透。
6.3.2 坝基坝基地基土自上而下分为如下2层，现将各土层的工程地质特征分述如下：1层素填土：黄褐色，坝体，人工堆砌，主要由粉质粘土组成，含碎石子、姜石、树根。
场区普遍分布，厚度：0.20-0.5m,，平均0.35m。
2层片麻岩：灰黄色，强风化，手可捻碎，片麻状构造，斑状结构。
场区普遍分布。
该层未穿透。
6.3.3 基本参数根据对料场土样进行渗透试验，渗透系数为2.10E-06～9.30E-05cm/s；含水率为12.5%，天然密度为 1.82g/cm3，干密度为 1.62g/cm3，粘聚力为11.7kPa，内摩擦角为18.4°。
6.4 工程地质条件分析与评价6.4.1 库区边坡稳定性评价本工程坝基为风化片麻岩。
没有发现较大的分离岩体和危险的滑动面，无边坡失稳的基本条件，不会形成边坡坍塌或滑坡现象。
6.4.2 坝基稳定性评价坝基岩性简单，岩石裂隙发育程度不高，无断层通过，裂隙连通性较差，为弱透水层。
坝基不存在渗漏破坏的可能性。
7 工程任务和规模依据《水利水电工程等级划分及洪水标准》SL252-2000，工程设计标准为20年一遇，校核标准为200年一遇。
工程等别为V等，主要建筑物为5级。
