射孔常用术语
- 格式：ppt
- 大小：76.00 KB
- 文档页数：18
下载文档原格式
合集下载
关于射孔，你想知道的都在这里
关于射孔，你想知道的都在这里概述1、射孔的概念用专用射孔弹射穿套管及水泥环，在岩体内产生孔道，建立地层与井筒之间的连通渠道，以促使储层流体进入井筒的工艺过程叫做射孔。
2、射孔的目的固井结束之后，井筒与地层之间隔着一层套管和水泥环，另外还有一部分受泥浆污染的近井地带，而射孔的主要目的是穿透套管和水泥环，打开储层，建立地层与井筒之间的连通，使流体能够进入井筒，从而实现油气井的正常生产。
△射孔弹道示意图3、射孔器材射孔器材包括火工品和非火工品。
火工品是指在外界能量刺激下能够产生爆炸，并实现预定功能的元件。
包括射孔弹、导爆索、传爆管、传爆管退件、电雷管、撞击雷管、延时火药、复合火药、集束火药、桥塞火药、尾声弹和隔板火药等；非火工品包括射孔枪、枪接头、油管、玻璃盘接头、压力开孔装置，减震器，放射性接头、点火棒等；4、射孔方式射孔方式要根据油层和流体的特性、地层伤害状况、套管程序和油田生产条件来选择，射孔工艺可分为正压射孔和负压射孔，其中用高密度射孔液使液柱压力高于地层压力的射孔为正压射孔；将井筒液面降低到一定深度，形成低于地层压力建立适当负压的射孔为负压射孔。
按传输方式又分为电缆输送射孔（WCP）和油管输送射孔（TCP），两种工艺各有优缺点，但是从技术工艺趋势来看，油管输送射孔将会越来越广泛使用。
5、射孔主要参数射孔参数主要包括射孔深度、射孔弹相位、孔径和孔密等（在后边射孔专题里会专门讲）。
6、射孔工程技术要求1、射孔层位要准确；2、单层发射率在90%以上，不震裂套管及封隔的水泥环；3、合理选择射孔器；4、要根据油气层的具体情况，选择最合适的射孔工艺。
==射孔方式==1、射孔作业的分类常见的射孔作业可分为三种方式：常规电缆作业（WCG）、电缆输送过油管射孔（TTP）、油管传输射孔（TCP）2、电缆常规射孔电缆射孔是比较古老但至今仍还广泛应用的一种方式，其基本施工方法是在套管内用电缆下入射孔枪，定位后通电点火。
射孔操作规程-概述说明以及解释
射孔操作规程-概述说明以及解释1.引言1.1 概述在射孔作业中，射孔操作是一项非常关键的环节，它直接影响到油气产量的提高和油井的效益。
射孔操作是指在油井中通过一定的手段，在油层中形成较大的孔隙，使得地层中的油气能够顺利流出到井口，从而提高采油效率。
本文将详细介绍射孔操作的概述、前期准备工作和具体操作步骤，旨在帮助读者全面了解射孔作业的重要性和操作流程，提高射孔操作的效率和安全性。
1.2 文章结构文章结构部分将包括以下内容：1. 引言：介绍射孔操作的背景和意义，引出文章要讨论的主题。
2. 射孔操作概述：简要介绍射孔操作的定义、作用和重要性。
3. 射孔前准备工作：描述在进行射孔操作前需要做的准备工作，包括设备准备、人员培训等方面。
4. 射孔操作步骤：详细介绍从准备工作到实际操作的具体步骤，包括射孔器材选择、孔洞设计等。
5. 结论：总结本文的主要内容，强调射孔操作的重要性并展望未来的发展方向。
通过以上结构，读者可以清晰地了解射孔操作规程的整体内容和组织架构，帮助他们更好地理解和应用相关知识。
1.3 目的射孔操作规程的目的在于规范和指导射孔作业人员进行射孔作业，确保射孔操作的安全、高效和顺利进行。
通过制定详细的射孔操作规程，可以帮助操作人员了解射孔操作的整个流程和每个环节的要求，减少操作人员在实际作业中的错误和失误，提高射孔作业的成功率和效果。
同时，射孔操作规程也可以作为射孔作业管理的重要依据，有利于对射孔作业的监督和评估，确保射孔作业的质量和安全性达到预期的要求。
因此，编写和遵守射孔操作规程是进行射孔作业的必要步骤，也是保障作业顺利进行的重要保障。
2.正文2.1 射孔操作概述射孔操作是油田开发中常见的一种工艺操作，通过在油管或套管中打孔，可以有效地提高井筒与储层的沟通效率，从而增加油井产能。
射孔操作通常在完成地层评价、井筒清洗、井底测试等前期工作后进行，是油井生产阶段的重要环节之一。
射孔操作的主要目的是在生产井中形成油气流通通道，使目标层能够充分开发，提高油气产量。
射孔简介(待编辑)
2023-10-30contents •射孔概述•射孔的种类与技术•射孔的物理机制•射孔的器材与设备•射孔的应用领域与效果•射孔的发展趋势与挑战目录01射孔概述•射孔：是指利用专用设备或枪械对着地层或油、气目标射穿一定深度的孔眼，以沟通地下油气通道，使井下油气顺畅流入井筒，为后续的采油、采气等作业奠定基础。
射孔的定义射孔的作用确定油气藏类型和储层物性通过射孔过程中的岩屑分析和测试，可以了解油气藏的类型和储层的物性参数，为后续的开发方案提供依据。
评估油气藏的产能射孔完成后，可以通过对油气藏进行产能测试，评估油气藏的产能和采收率，为制定合理的开发方案提供参考。
建立油气流入井筒的通道射孔是油气井开发过程中建立油气流入井筒的关键步骤，通过射穿地层，使地层的油气能够流入井筒。
射孔技术的起源可以追溯到20世纪初，最初使用的是炸药爆炸的方式进行射孔。
随着技术的不断发展，现在使用的是更加高效、安全和环保的专用射孔设备和枪械。
现代射孔技术的发展方向主要包括提高射孔精度、增加穿透深度、降低对储层的伤害等。
同时，随着数字化和智能化技术的不断发展，射孔技术也在逐步实现自动化和智能化。
射孔的历史与发展02射孔的种类与技术电缆射孔电缆射孔是一种射孔技术，通过电缆将射孔器送入井筒内，在预定深度进行射孔。
该技术适用于各种油气藏，特别是深层油气藏。
电缆射孔具有穿透深度大、射孔精度高等优点，但存在电缆易损坏、维修成本高等问题。
套管射孔套管射孔是指在套管上开孔，以便将油气引导到井筒内。
该技术适用于已经开采的油气藏，可提高油气采收率。
套管射孔具有操作简便、成本低等优点，但存在对油气藏二次污染的风险。
无套管射孔是一种不依赖套管进行射孔的技术，通过在井壁上直接打孔实现。
该技术适用于非常规油气藏，如页岩气、煤层气等。
无套管射孔具有对油气藏损伤小、采收率高等优点，但存在施工难度大、成本高等问题。
无套管射孔利用高能聚焦的射线在井壁上形成射孔，以实现对非常规油气藏的高效开发。
射孔名词解释
1、聚能射流jet聚能装药的爆轰能量使药型罩压垮并朝轴向汇聚而形成的高温、高速金属流。
2、杵体slug聚能装药爆炸时由药型罩外层形成的低速、无穿孔能力的杵状物。
3、自然炸高stand-off聚能装药药型罩大端面与枪或壳体内壁间的垂直距离。
4、射孔器perforator用于射孔的爆破器材及其配套件的组合体。
5、射孔弹perforating charge用于油气井射孔的由炸药及壳体、药型罩等构成的组合体。
6、聚能式射孔器jet-perforator利用聚能效应产生射流完成射孔作业的射孔器，分为有枪身和无枪身两大类。
7、子弹式射孔器bullet gun利用火药发射金属子弹完成射孔作业的射孔器。
8、射孔枪perforating gun block射孔施工中，用于承载射孔弹的密封承压发射体，一般由枪身、枪头、枪尾和密封件等组成。
9、多次使用射孔枪reusable gun枪身可重复使用的射孔枪。
10、一次使用射孔枪expendable gun枪身不可重复使用的射孔枪。
11、可回收式射孔枪retrievable gun一次使用和多次使用的射孔枪总称为可回收式射孔枪（国外仅指一次使用射孔枪）。
12、喷火孔port多次使用射孔枪的枪身上预先加工好供射流穿过的通孔。
13、孔塞port plug多次使用射孔枪喷火孔的封堵件。
14、盲孔scallop射孔枪枪身上供射流通过的未贯通的孔。
15、弹架charge strip射孔器中固定射孔弹的专用支架。
16、聚能射孔弹shaped charge具有聚能效应的射孔弹。
17、无杵堵射孔弹slug-free shaped charge在规定的条件下不在射孔孔道中产生坚实杵体的射孔弹。
18、有枪身射孔弹charge for hollow steel carrier必须装入射孔枪内使用的射孔弹。
19、无枪身射孔弹strip charge自身壳体可以承受压力和温度额射孔弹。
20、传爆药饼booster传爆序列中用于增大雷管或导爆索的爆轰波的输出，起爆主炸药的轴状传爆药。
第六章射孔介绍
第六章射孔射孔是利用高能炸药爆炸形成射流束射穿油气井的套管、水泥环和部分地层，建立油气层和井筒之间的油气流通道的工艺。
射孔是完井工艺的重要组成部分，它对油气井的完井方式、产能、寿命和开发生产成本等都有重大的影响。
从1932年开始在油气田的勘探开发中应用射孔工艺以来，射孔弹由最初的子弹式发展成为目前广泛使用的聚能弹。
射孔弹分为深穿透型和大孔径型两种，能满足高温、中温、低温地层的完井射孔需要。
射孔方式分为电缆射孔、油管输送射孔和过油管射孔。
海上油气田开发费用昂贵，根据不同地层物性条件选择合理的射孔工艺和优化射孔参数（孔径、孔密、相位、孔深），对增加产能和减少修井补射孔作业，提高油气田开发生产效益有重大的影响。
第一节射孔方式和选择一、射孔方式1．电缆射孔电缆射孔是在下入完井生产管柱前，用电缆下入套管射孔枪，利用油气层顶部的套管短节进行射孔深度定位，电雷管引爆射孔枪。
在井筒液柱压力高于地层压力的条件下射开生产油气层。
电缆射孔枪有开孔枪和高效枪及高孔密枪等。
开孔枪简称PPG（Pore PlugGun），高效枪简称HEG（High Efficiency Gun）。
PPG和HEG的射孔相位均为90°，最大射孔孔密为13孔／m。
高孔密枪简称HSD（High Shot Donsity）的射孔相位有120°、90°、60°、45°、30°，最大射孔孔密为39孔／m。
射孔弹有深穿透（DP）和大孔径（BH）两种。
（1）电缆射孔优缺点1）优点。
①射孔枪和射孔弹的种类多，能使用大直径射孔枪和大药量射孔弹，满足高孔密、深穿透、大孔径的射孔要求。
②射孔定位快速、准确。
③电雷管引爆可靠性强。
④作业简便快捷，能连续进行多层射孔。
2）缺点。
①正压射孔，对地层造成污染损害，影响产能。
②在地层压力掌握不准时，射孔后易发生井喷，为防井喷必须安装防喷器和防喷管。
③受电缆输送能力和防喷管长度的限制，每次下枪长度只能在10m左右，厚度大，油气层的射孔作业时间长，在大斜度井、水平井和高密度泥浆中的应用也受限制。
油井射孔基本知识
2、撞击起爆器 撞击起爆器是一种撞击发火的起爆装置。 3、传爆管 传爆管用于传递起爆器激发后的爆轰， 并起爆射孔枪上的导爆索，继而引爆射 孔弹。传爆管用于射孔枪串之间的传爆。
（1）射孔零长：磁性定位器中点至枪身第一孔中点 的距离。 （2）射孔总零长：射孔零长加上校正值。 （3）界面差：枪身顶底孔与相应曲线顶底界面之间 的差。界面差＝（油层厚度－枪身顶底孔距）/2 （4）标准接箍：在电缆射孔中，以某一接箍深度为 标准上提或下放射孔时，这个接箍就是标准接箍。 （5）上提值：当采用磁性定位射孔时，磁性定位器 的记录点对准标准接箍后，为了使射孔器对准油层， 需把射孔器上提一段距离，这段距离叫上提值。
1、射孔枪
1）枪身 射孔枪枪身采用无缝钢管制造。 枪身有带盲孔和不带盲孔两种。
102 A 16 ——4
相位数 孔密 耐压级别 射孔枪外 径
如：102A16—4，表示外径为102mm，耐压级别A级 （35Mpa），孔密16孔/米，4相位的射孔枪。
2）枪头组件 枪头组件包括枪头、密封圈、传爆接头 3）枪尾 枪尾主要用来封闭枪身下端。 4）弹架 弹架是确保射孔弹在射孔枪内按设计位置 可靠定位的载体。 弹架一般采用钢管、塑料或纸筒制作。 弹架的设计决定了射孔弹的孔密和相位， 并对弹的定位可靠性和穿透力发挥作用。
2、爆炸的现象 1）物理爆炸现象：在爆炸过程中只发生物 态变化，不发生化学变化。如压力容器爆炸。 2）化学爆炸现象：物质因发生高速的化学 反应并产生大量的气体而形成的爆炸现象。这 类爆炸反映速度极快，释放大量的内能，反应 区呈高温高压状态。如炸药爆炸、瓦斯爆炸等。 3）核爆炸：由核裂变或核聚变反应释放出 核能的爆炸现象。
2、导爆索
油井用导爆索是一种传递爆轰波的索状传爆 器材。它自身需要其它的起爆器材引爆，然后 靠爆轰波的传递，再去引爆与它相连的下一级 元件。它的优点是使用简便、安全，起爆时不 需要电源、仪表等辅助设施，也不受杂散电流、 雷电、静电的干扰。 它们的特点是：自身的爆炸需要起爆元件来 起爆，然后它再去起爆下级元件。因此，在传 爆元件的设计中需要考虑上级元件与传爆元件、 传爆元件与下级元件的界面匹配，传爆元件的 起爆感度，爆轰传递的可靠性，以及传爆元件 的起爆能力。
阿果石油网_射孔英语
射孔专用词汇汇总前言射孔技术在近二十年来得到迅速发展，集中了化学、物理、电子、爆炸、石油地质等多种学科，逐渐成为一门专业学科。
国外的射孔技术在许多方面比中国更先进更完备，而国内的射孔技术在某一方面也占一席之地，为了更好的进行国内外射孔技术交流，同时对射孔作业人员进行相应的英语专业培训，提高对外服务能力，我们收集了一部分射孔方面的专用词汇，进行了英汉对照。
分为六部分，即射孔工艺、射孔器材、地面跟踪系统、射孔检测方法、辅助设施、施工常用词等。
为了帮助对这部分词汇的理解，我们还将选编一些射孔方面的短文，进行英汉对译。
射孔工艺油气井射孔：w ell p erforating确定射孔深度：determi nation of perforating depth跟踪射孔：tracki ng perforati on过油管射孔：through-tubing perforating射孔枪系列：perforating gun system油管输送射孔：tubing conveyed（运输）perforating(TCP)电缆输送射孔：wi reline （电缆）perforati ng马龙头：bri dle变压器；transformer尾声弹：fi nal fi red charge负压射孔：negati ve pressure perforati ng射孔方式的选择：selecti ng perforati on model超高压射孔：ul trohi gh pressure perforati ng聚能射孔：shaped charge jet perforating子弹式射孔枪：bullet perforating gun子弹和聚能弹复合射孔枪：bullet and shaped charge jet combi ned perforati ng激光射孔枪：l aser perforati ng gun油管内加压：pressure fi ring i n tubi ng定向射孔：oriented perforati ng射孔优化设计：opti mum perforating design渗透率：permeability孔隙度：porosi ty井壁取心：si de-wall cori ng撞击式井壁取心：bumped side-wall cori ng数控射孔取心仪：digi tal controlled perforating and cori ng devi ce常规射孔：natural perforating砾石充填防砂射孔方式：sand-control gravel pack射孔对地层的损害：perforation damage to formati on爆炸松扣：sti cki ng expl osi on旋转式井壁取心器：rotary side-wall cori ng tool钻头：drill bi t自然伽码：natural GR ray毛细管：capill ary tube岩心筒：core barrel、core container旁通阀：bypass val ve继电器：rel ay1线圈：coil注磁测卡技术：magneting method sti cking poi nt survey扭矩测卡技术：torque sti cki ng poi nt survey套管接箍定位器：casi ng collar l ocator （CCL）油管切割：tubi ng cutti ng水平井：horizontal well偏心器：decentralizer提升接头：li ft sub高能气体压裂：hi gh energy gas fracturi ng射孔弹：perforati ng charge井底口袋：rathol e沉砂封隔器：sump packer砾石充填封隔器：GP（gravel packer）隔离封隔器：i solation packer通管器：rabbi t tubing油管悬挂器：tubi ng hanger地层测试器：MFE（mul ti—fl ow eval uator）落鱼：fi sh打捞：fi shing打捞筒：fi shing collar 、fi shi ng socket 打捞杆：fi shing rod打捞颈：fi shing neck电缆：cable发火头：fi ring head环空：annulus射孔器材射孔枪结构：p erforating gun construction:压帽：gland密封导爆器：rubber pl ug枪头：gun head雷管：detonator撞击起爆器：i mpact（percussion）detonator导爆索：detonating cord传爆管、继爆管：booster高爆速：hi gh detonating velocity收缩：shri nkage柔韧性：tenaci ty弹架：carri er定位盘：posi ti oned plateO密封圈：O ri ng中接：tandem枪身：gun body导爆索：detonating cord螺丝：screw挡板：fender定位螺丝：posi tioned screw枪尾：gun bottom枪身护帽：gun thread protector（公）sub thread protector（母）毛刺：burr无毛刺：burr—free复合射孔弹：hybri d capsule charge防砂：sand control、sand prevention水力喷砂射孔器：sand jet perforator加重杆、撞杆：si nker bar公称外径：nominal outsi de diameter (O.D.) 内径：i nside diameter （I.D.）坐封工具：setti ng tool穿深：penetration深穿透：deep penetrati on大孔径：big hole高孔密：high densi ty孔/英尺：shot per foot（SPF）孔/米：shot per meter（SPM）入口孔径：entry hole diameter、entrance—hol e diameter相位：phase支撑剂：prop pant垫片、隔环：spacer减震器：shock absorber扶正器：centralizer转换接头：transforming connector快速连接器：qui ck change封隔器：packer桥塞：bridge pl ug压井液：kill fl ui d卡盘：casi ng spider、sli p spi der卡簧：retai ning ri ng、ci rcli p卡环：snap ring数控地面系统数控射孔：computerized p erforating枪型：gun type弹型：charge type井深：depth drill接箍数：collar number泥浆密度：mud density零长：top charge to MP2射孔井段：perforating i nterval自动点火限速：li mited speed of auto-fi re 短接深度限速：short casi ng depth套管下深：casi ng depth套管尺寸：casing size总弹数：total charges孔密：charge（shot）density标准接箍深度：standard coll ar depth油层顶界面：top of oil i nterval油层底界面：bottom of oil i nterval总校正值：total correcti on上提数：countdown增益：gai n人工井底：pl ug back total depth控制面板：control panel电源：power supply电流：current电阻：resi stance电压：voltage直流电：AC（al ternati ve current）交流电：DC（di rect current）数据处理：data processing界面：i nterface信号：signal张力：tension张力计：tensimeter编码器：encoder、code devi ce、enci phere滑环：sli p ri ng、slidi ng ring、collector ri ng 滑轮：pull ey、bl ock、sheave—wheel保险丝：fuse wi re断路：open ci rcui t、broken ci rcui t短路：short ci rcui t操作手：operator操作工程师：engi neering operator示波器：oscilloscope热敏绘图仪：thermal graphi cs pl otter绞车：winch绞车滚筒：wi nch drum发电机：generator射孔检测方法混凝土靶：concrete target贝雷砂岩靶：Berea sandstone core target弹壳：charge case聚能罩：coni cal li ner炸药：explosi ve国内外常用单质炸药名称缩写1.黑索金；RDX2.奥克托金：H MX3.太安：PETN4.梯恩梯：TNT5.六硝基二笨砜：PCS6.六硝基芪：H NS7.皮威克斯：PY X8.塔考特：TA COT杵体：carrot杵堵：carrot stemmi ng or sl ug炸高：expl osive highness起爆率：expl osive rate射孔深度：perforati ng depth穿孔率：perforati ng rate穿孔孔径：perforati ng diameter杵堵率：carrot stemmi ng rate裂孔率：fracturing rate碎屑、弹片：debri s耐温：temperature resi stance耐压：pressure resi stance辅助设备：auxiliary eq uip ment 采油树：Chri stmas tree驴头（抽油机）：mule head法兰：fl ange防喷器：bl ow—out preventor（B OP）防喷管：l ubri cator弹架定位工具：ali gnment tool轴承：bearing齿轮：gear刮管器：scraper滤波器：fil ter管钳；pipe tongs、pi pe spanner、pi pe wrench 改锥：screwdriver钳子：nippers、pliers、pi ncers兆欧表：megger、meg ohmmeter万用表：mul ti meter、mul ti tester、avo meter钩形扳手：hook spanner（wrench）筛管：screen pipe拖撬：ski d3黄油：grease、solid l ubri cant常用词裸眼井：open hol e套管井：cased hol e开发井：development well勘探井：expl orati on well生产井；production well完井：compl eti on完井液：completi on flui d压井：killing well正压：over balance负压：under balance关井：shut—i n well洗井：fl ush well通井：dri fting原油：crude oil射孔队：perforating crew卡钻：get stuck钻车：ri g平台：platform通井机：tractor hoi st、hoi st tractor通井规：dri ft si ze gauge tool通径规：j ack rabbi t、dri ft diameter gauge、dri ft mandrel含水率：water cut持水率：water holdup泥浆密度：mud density粘度：vi scosi tyCR T绘图仪：cathode—ray—tube pl otter维修、保养：mai ntenance页岩：shal e石灰岩：li mestone砂岩：sandstone石膏：sal t lime、gypsum、gypse石蜡：paraffi n、wax结蜡：wax（paraffi n）deposi ti on解卡：unfreezi ng卡点：stuck point、freeze poi nt、free point卡瓦：sli p卡住：sti cki ng、jamming吊卡：el evator打结：tie a knot绝缘体：i nsulati on、insulator定向井：di rectional well丛式井：cl uster well斜井：defl ecting well、slant hol e直井：straight well、verti cal well弯曲井：crooked well斜度：i nclination、angulari ty、sl ope地线；ground wi re、earthing wi re、earth lead 零线：zero li ne、zero tail吊车：crane、mobile type hoi st仪器车：i nstrument cab（trunk）轮胎：ti re、tyre拖车：trail er英尺：foot英寸：i nch毫米：millimeter厘米：centimeter米：meter千米：kilometer克：gram千克：kilogram磅：pound安培：ampere伏特：vol t欧姆：ohm摄氏温度：Cel sius degrees(℃)华氏温度：Fahrenhei t degrees (F)井深：TD（total depth）测量深度：MD（measurement depth）真实垂直深度：TV D（true verti cal depth）人工井底：PB TD（pl ug back total depth）造斜点：K OP（ki ck-off poi nt）最大井斜：Max A ngl e（套管的）长螺纹和接箍：L TC（L TaC）long thread and and collar（井下）衬管顶部：TOL（top of li ner）井下：DH（down hole）中间套管（技术套管）：i ntermedi ate casi ng间隙：cl earance表层套管、地面套管：surface casing（stri ng）方钻杆补心（高度）：RKB（rotary Kelly bushing）壁厚：WL（wall）油管头法兰：TH F（tubing-head fl ange）顿钻：crown drill、percussi on drill启动器、调节器：actuator外加厚：EUE（external upset end）4不加厚：NU（not upset）泥浆比重：MW（mud wei ght）井底温度：BH T井底压力：BH P修井，修理；workover修井作业：workover j ob、workover treatment修井设备、修井作业机：workover ri g堵漏材料（污染完井液、漏失循环液）：LCM（l ostci rcul ation material）联接：Cpl（coupling）集流环：corrector ri ng炭化钨：tungsten carbide顶和底：TB（top and bottom）无效的、不详：NA（non-available）盐水、酸洗液：pi ckl e短节、短管：pup j oi nt工作压力：WP（working pressure）地锚：ground anchor洗井：fl ush well洗井液：fl ush fl uid通井：dri ft well刮管：scrap stri ng通井规：dri ft mandrel溜钻：drilling string not well braked提升短节（接头）：li ft ni ppl e吊卡：el evator滑环：sli p ring卡盘：casi ng spider、sli p spider日产油桶数：BOPD（barrel s of oil per day）5。
第三章-射孔_2
装药 量(g)
适用枪型 外径
mm In
SCWCK-51Y （无枪身）
SCCK-60Y
45×43.5 29 × 27
4
51
2
4
60 2 3/8
适用 油套管外径
mm
In
穿孔孔径 (mm)
73
2 7/8
8.0
89
3 1/2
7.0
SCCK-89T
42 × 49
8
89
3.5
127
5
10.0
SCCK-102T
46 × 59.5
第三章
油气井射孔简介
完井方法。
射孔是将射孔器下至油气井目的层位，射穿套管、 水泥环并射入地层一定深度，建立地层流体与井 筒的流动通道。－－临门一脚
采用合适的射孔器和射孔工艺，就可以使射孔对 产层的伤害最小，完善系数高，从而获得理想的 产能。
研究内容：射孔工艺、射孔枪、射孔弹、射孔仪 器、射孔液、射孔伤害机理及评价方法、射孔优 化设计等等。
具有身穿透、高孔密和施工简单、风险低的优点， 但要实现负压和避免压井二次污染较困难。
二、电缆输送式过油管射孔
射孔前把油管下到所要射孔井段的上部，再用电 缆输送小直径的射孔器，通过油管下放到射孔井 段，在套管中定位射孔。
射孔器可采用：小直径有枪身射孔器、无枪身射 孔器（板式、螺旋式和张开式）。
18
63
孔密(孔/m):13、16、20 相位：0°、40° 耐压：105MPa
45#钢靶(mm)
穿深 65
孔径 6.5
70
6.8
90
7.2
120
7.6
API环靶(mm)
穿深 338
油井射孔基本知识
8、若施工上提挂档时，由于接箍信号幅度小没 有触发或干扰信号较大时挂错时，需重新退出测量界 面，将电缆下至初次停车位置，重新选炮，重新挂档 点火。
9、若由于干扰信号较大挂错档时，如果离正确 的标准接箍的距离仍够的话，将挂档消掉，当到达标 准接箍时，仪器自动重新挂档。
10、若由于组装原因、器材原因等造成枪身未起 爆时，可按照6步骤在电缆扎好电缆明显记号后，将 枪身起出井口进行检查后重新下井进行射孔。
11、若该井由于人工井底原因等标准接箍无法正常测出 而口袋还够时，可以采用下放射孔。具体操作方法：
（1）选取本次射孔的接箍上方的一根套管的接箍作为标 准接箍。
（2）对于下放射孔，在编制射孔排炮表时，不改变选定 的标准接箍，修改油顶或零长，使上提值为-0.01m，然后测 井（在此过程中，出图方式选择标准图）。
它们的特点是：自身的爆炸需要起爆元件 来起爆，然后它再去起爆下级元件。因此，在 传爆元件的设计中需要考虑上级元件与传爆元 件、传爆元件与下级元件的界面匹配，传爆元 件的起爆感度，爆轰传递的可靠性，以及传爆 元件的起爆能力。
3、磁电雷管
磁电雷管是由一个安全元件与一个电 雷管连接而成的，安全元件采用的是一个 磁环，它的作用是：将接收到的外界电信 号进行识别，若是静电或直流等信号，频 率低于某一段特定的频率时，就不会将该 信号向电阻桥丝传输,电雷管就不会起爆， 从而可以避免意外起爆。只有当输入的信 号和预先设定的频率符合时，信号才会传 给电雷管，也即电雷管才能被引爆。
二、现场施工
1、了解施工井的情况，分配各岗施工任务。 2、井口工负责指挥绞车对正井口，并安装井口， 组装天地滑轮，接好磁性定位器，司机负责打好掩木， 装炮工负责现场装炮，仪器操作员负责接线、校验仪 器、编写套管表、施工表等，并按照装炮单上的顺序 将枪身的孔数、米数、下井次数写好交给装炮工和井 口工各一份。 3、装炮工将装好的枪身抬至井口，井口工用磁性 定位器挂好枪身后，将枪身下至井口，指挥司机停车， 将点火线对地放电后与枪身连接好，通知绞车司机对 零后下井，仪器操作员同时开始跟踪深度，并随时观 察井下枪身运行情况，防止遇阻等情况的发生。
射孔技术介绍
89
DP36RDX24-5
10
102
51
DP25RDX7-1
11
102
60
DP30RDX12-2
12
102
76
DP33RDX19-1
13
102
89
DP36RDX24-5
14
127
51
DP25RDX7-1
15
127
60
DP30RDX12-2
16
127
76
DP33RDX19-1
17
127
89
DP36RDX24-5
主要是针对割缝筛管射孔所提出 的射孔方案。孔径较小（60弹和51 弹）的和较大的（1米弹）对筛管 的缝间宽度影响不大，经过综合分 析我们建议在割缝筛管射孔中使用 孔径较小的60弹和51弹。
图5 筛管断筋
三 水平井（筛管完井）射孔技术
割缝筛管的宽度是根据油藏地层砂粒度分析数据进行合理选择，割 缝筛管缝长是依据井下应力状态、管径大小和缝眼的排列方式而定。
根据TBS筛管的特点：8相位，纽扣密度高，纽扣的强度弱。经 过几次的地面打靶试验，我们总结出改变射孔相位对减少射孔后纽 扣的脱落影响较大，在此基础上我们研制出针对TBS筛管的射孔器： 89枪60弹，26h/m，五相位。地面打靶实验效果比较好。
三 水平井（筛管完井）射孔技术
方案三：针对金属棉筛管和打孔筛管的射孔方案
金属棉筛管和打孔筛管，对射孔 眼不敏感，可按正常井设计施工，但 由于要保证射孔后筛管强度原因，可 以适当降低孔密。
图6 89枪102弹延缝12孔/m
图7 89枪102弹 延缝 10孔/m
三 水平井（筛管完井）射孔技术
方案四：针对TBS筛管的射孔方案
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
23、药型罩 liner 23、药型罩 紧贴在药柱聚能穴上能形成射流的衬套。按使用材料可 分为以下三种： a.采用金属板材制造的称为金属板罩。 a.采用金属板材制造的称为金属板罩。 b.采用金属粉沫材料制造的称为金属粉沫罩。 b.采用金属粉沫材料制造的称为金属粉沫罩。 c.内外层采用不同材料的称为复合罩。 c.内外层采用不同材料的称为复合罩。 24、药型罩壁厚差 difference of liner—wall thickness 24、药型罩壁厚差 liner— 药型罩罩体同一圆周上的最大壁厚与最小壁厚的差值。 通常测量靠近药型罩大端（或小端）及中部的壁厚差。 25、药罩壁厚变化率 percentage of liner—wall thickness 25、药罩壁厚变化率 liner— 药罩轴向的壁厚变化比率。通常在同一母线上测量。
47、油管输送式射孔 tubing conveyed perforating 47、油管输送式射孔 用油管将射孔器输送至井内目的层位置进行射孔的工艺 技术。 48、正（负）压射孔 positive—pressure (differential— 48、正（负）压射孔 positive— (differential— pressure) perforating 在井筒内液柱压力高于（低于）射孔层压力条件下的射 孔工艺技术。 49、定位射孔 positioned perforating 49、定位射孔 根据射孔前设计标图所选定的每次射孔的标准接箍（或 短套管）深度，实施射孔时，采用磁定位仪测得本次 射孔的标准接箍（或短套管）的位置，上提（或下放） 确定射孔层位深度及点火位置，停车点火的射孔工艺 方法。
19、无枪身射孔弹 strip charge 19、无枪身射孔弹 自身壳体可承受压力和温度的射孔弹。 20、传爆药饼 booster 20、传爆药饼 传爆序列中用于增大雷管或导爆索的爆轰波的 输出，起爆主炸药的柱状传爆药。 21、传爆管 detonator 21、传爆管 传爆序列中用于传递雷管或导爆索爆轰能量的火 工品。 22、聚能切割器 jet cutter 22、聚能切割器 利用聚能效应进行切割作业的切割器，由聚能切 割弹和雷管等组成。
射孔常用术语
罗先东

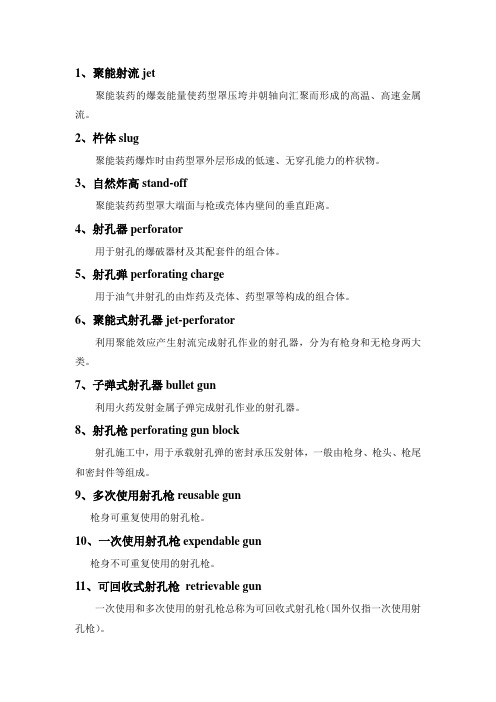

1、
