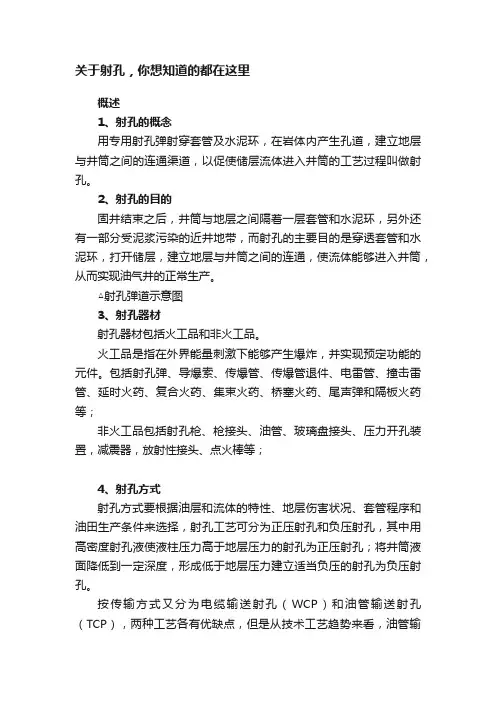

关于射孔，你想知道的都在这里概述1、射孔的概念用专用射孔弹射穿套管及水泥环，在岩体内产生孔道，建立地层与井筒之间的连通渠道，以促使储层流体进入井筒的工艺过程叫做射孔。
2、射孔的目的固井结束之后，井筒与地层之间隔着一层套管和水泥环，另外还有一部分受泥浆污染的近井地带，而射孔的主要目的是穿透套管和水泥环，打开储层，建立地层与井筒之间的连通，使流体能够进入井筒，从而实现油气井的正常生产。
△射孔弹道示意图3、射孔器材射孔器材包括火工品和非火工品。
火工品是指在外界能量刺激下能够产生爆炸，并实现预定功能的元件。
包括射孔弹、导爆索、传爆管、传爆管退件、电雷管、撞击雷管、延时火药、复合火药、集束火药、桥塞火药、尾声弹和隔板火药等；非火工品包括射孔枪、枪接头、油管、玻璃盘接头、压力开孔装置，减震器，放射性接头、点火棒等；4、射孔方式射孔方式要根据油层和流体的特性、地层伤害状况、套管程序和油田生产条件来选择，射孔工艺可分为正压射孔和负压射孔，其中用高密度射孔液使液柱压力高于地层压力的射孔为正压射孔；将井筒液面降低到一定深度，形成低于地层压力建立适当负压的射孔为负压射孔。
按传输方式又分为电缆输送射孔（WCP）和油管输送射孔（TCP），两种工艺各有优缺点，但是从技术工艺趋势来看，油管输送射孔将会越来越广泛使用。
5、射孔主要参数射孔参数主要包括射孔深度、射孔弹相位、孔径和孔密等（在后边射孔专题里会专门讲）。
6、射孔工程技术要求1、射孔层位要准确；2、单层发射率在90%以上，不震裂套管及封隔的水泥环；3、合理选择射孔器；4、要根据油气层的具体情况，选择最合适的射孔工艺。
==射孔方式==1、射孔作业的分类常见的射孔作业可分为三种方式：常规电缆作业（WCG）、电缆输送过油管射孔（TTP）、油管传输射孔（TCP）2、电缆常规射孔电缆射孔是比较古老但至今仍还广泛应用的一种方式，其基本施工方法是在套管内用电缆下入射孔枪，定位后通电点火。
射孔测试技术介绍射孔测试技术是一种用于评估地下储层中流体流动特性和储层产能的方法。
它通过在井筒中制造一系列射孔孔道，将储层与井筒直接连接起来，使得流体可以自由地流动进入井筒中，从而实现对储层的流体动力学参数进行测试和评估。
射孔测试技术广泛应用于油田开发中，对于确定储层的产能、分析地层的流体特性、评估储层的渗透性等方面都具有重要意义。
射孔是一种常见的油气井工艺，它通过载药弹膛制造高压气流，辅以高速撞击来实现对井壁的穿透。
在射孔过程中，射孔弹头会产生高速冲击和剪切力，破坏地层结构，制造射孔孔道。
这样就能够直接将储层与井筒相连，使得储层流体能够自由地进入井筒中，实现对储层流体动力学参数的测试。
射孔测试技术的主要目的是评估储层的产能，即储层中流体的流动能力。
通过射孔测试可以确定储层的绝对渗透率、相对渗透率、渗透率分布等参数，为后续的油田开发与管理提供重要数据支持。
此外，射孔测试还能够评估地层的渗透性、储层的物性、地层的流体特性等，为储层评价和开发决策提供依据。
射孔测试技术是一个复杂而精密的过程。
它需要考虑多个因素，包括井筒的物理结构、射孔弹头的设计、射孔参数的选择以及数据采集与处理等。
在射孔测试中，射孔孔道的几何形状、位置和数量是非常重要的，它们直接影响到射孔后的流体动力学行为。
因此，在射孔之前需要进行详细的储层评估和井筒设计，以保证射孔测试的准确性和有效性。
射孔测试技术的数据采集与处理是一个关键环节，它直接决定了射孔测试结果的可靠性和科学性。
射孔测试过程中要收集的数据包括流体压力、流量、温度等参数。
这些数据需要经过严格的校准和处理，以确保其准确性。
此外，射孔测试的数据分析也是一个重要的步骤，它可以通过建立数学模型和仿真计算来评估储层的产能和渗透性。
总之，射孔测试技术是一种重要的地下储层评估方法，它能够评估储层的产能、分析地层的流体特性、评估储层的渗透性等。
射孔测试技术需要综合考虑井筒的物理结构、射孔参数的选择以及数据采集与处理等因素。
井下作业：射孔1作用目的射孔就是根据开发方案的要求，采用专门的油井射孔器穿透目的层部位的套管壁及水泥环阻隔，构成目的层至套管内井筒的连通孔道。
因此射孔是油田开发的重要步骤，是开采油、气、水井的重要手段，射孔质量的优劣是关系到开发方案能否按设计目标付诸实施，并得以全部实现的重要条件之一。
射孔的目的主要是试油、采油、采气、补挤水泥或注水等。
2射孔测量仪器实现定位射孔方法，需要有测量套管接箍位置的井下仪器作为定位手段，目前主要采用磁性定位器。
2.1磁性定位器的工作原理从电磁感应定律中知道，当磁铁或线圈作相对运动时，使线圈周围磁场的磁通量发生变化，磁力线切割线圈的线匣而产生感应电势和感应电流，线圈未成回路时，没有感应电流，只有感应电势存在。
造成电磁感应的基本条件，是包围线圈的磁场的磁力线切割线圈，而要使磁力线切割线圈，必须使线圈周围磁场的磁通量发生变化。
也就是磁铁和线圈作相对运动，但磁性定位器的结构是不允许磁铁和线圈作相对运动的，那么，线圈周围的磁通量就不会起变化，也就不会产生感应电势，这样我们可以用另外一种形式造成磁通量的变化，即依靠外来铁磁物质的变化。
而由外界铁磁物质影响自身磁场所产生的感应电势，是反映了外界环境的变化。
所以，当磁性定位器在套管中滑行经过接箍时，由于外界铁磁物质—套管壁的厚度发生变化，使磁力线分布发生变化，从而切割线圈产生感应电势。
当在地面仪器上看到正被记录的磁性定位器讯号波形时，就会断定：这时的磁性定位器正从井下某深度的接箍处经过。
从而和地面仪器的深度部分配合，完成射孔定位工作。
2.2射孔深度计算射孔深度的计算是保证射孔质量的一个重要环节，深度计算的准确，就可以全部射开油层，使油井达到设计产量。
射孔深度计算主要由实施射孔单位来承担，但作为井下作业单位应认真填写射孔原始资料提交射孔单位。
一份完整的油气井射孔深度通知单，包括：井号、井别、射孔层段序号、油层组及小层编号、射孔井段深度及对应的夹层厚度和射开厚度、孔密和孔数、累计夹层厚度、射孔厚度、有效厚度、地层系数、编制人及审核人签名。
第六章射孔射孔是利用高能炸药爆炸形成射流束射穿油气井的套管、水泥环和部分地层，建立油气层和井筒之间的油气流通道的工艺。
射孔是完井工艺的重要组成部分，它对油气井的完井方式、产能、寿命和开发生产成本等都有重大的影响。
从1932年开始在油气田的勘探开发中应用射孔工艺以来，射孔弹由最初的子弹式发展成为目前广泛使用的聚能弹。
射孔弹分为深穿透型和大孔径型两种，能满足高温、中温、低温地层的完井射孔需要。
射孔方式分为电缆射孔、油管输送射孔和过油管射孔。
海上油气田开发费用昂贵，根据不同地层物性条件选择合理的射孔工艺和优化射孔参数（孔径、孔密、相位、孔深），对增加产能和减少修井补射孔作业，提高油气田开发生产效益有重大的影响。
第一节射孔方式和选择一、射孔方式1．电缆射孔电缆射孔是在下入完井生产管柱前，用电缆下入套管射孔枪，利用油气层顶部的套管短节进行射孔深度定位，电雷管引爆射孔枪。
在井筒液柱压力高于地层压力的条件下射开生产油气层。
电缆射孔枪有开孔枪和高效枪及高孔密枪等。
开孔枪简称PPG（Pore Plug Gun），高效枪简称HEG（High Efficiency Gun）。
PPG和HEG的射孔相位均为90°，最大射孔孔密为13孔／m。
高孔密枪简称HSD（High Shot Donsity）的射孔相位有120°、90°、60°、45°、30°，最大射孔孔密为39孔／m。
射孔弹有深穿透（DP）和大孔径（BH）两种。
（1）电缆射孔优缺点1）优点。
①射孔枪和射孔弹的种类多，能使用大直径射孔枪和大药量射孔弹，满足高孔密、深穿透、大孔径的射孔要求。
②射孔定位快速、准确。
③电雷管引爆可靠性强。
④作业简便快捷，能连续进行多层射孔。
2）缺点。
①正压射孔，对地层造成污染损害，影响产能。
②在地层压力掌握不准时，射孔后易发生井喷，为防井喷必须安装防喷器和防喷管。
③受电缆输送能力和防喷管长度的限制，每次下枪长度只能在10m左右，厚度大，油气层的射孔作业时间长，在大斜度井、水平井和高密度泥浆中的应用也受限制。
第六章射孔射孔是利用高能炸药爆炸形成射流束射穿油气井的套管、水泥环和部分地层，建立油气层和井筒之间的油气流通道的工艺。
射孔是完井工艺的重要组成部分，它对油气井的完井方式、产能、寿命和开发生产成本等都有重大的影响。
从1932年开始在油气田的勘探开发中应用射孔工艺以来，射孔弹由最初的子弹式发展成为目前广泛使用的聚能弹。
射孔弹分为深穿透型和大孔径型两种，能满足高温、中温、低温地层的完井射孔需要。
射孔方式分为电缆射孔、油管输送射孔和过油管射孔。
海上油气田开发费用昂贵，根据不同地层物性条件选择合理的射孔工艺和优化射孔参数（孔径、孔密、相位、孔深），对增加产能和减少修井补射孔作业，提高油气田开发生产效益有重大的影响。
第一节射孔方式和选择一、射孔方式1．电缆射孔电缆射孔是在下入完井生产管柱前，用电缆下入套管射孔枪，利用油气层顶部的套管短节进行射孔深度定位，电雷管引爆射孔枪。
在井筒液柱压力高于地层压力的条件下射开生产油气层。
电缆射孔枪有开孔枪和高效枪及高孔密枪等。
开孔枪简称PPG（Pore PlugGun），高效枪简称HEG（High Efficiency Gun）。
PPG和HEG的射孔相位均为90°，最大射孔孔密为13孔／m。
高孔密枪简称HSD（High Shot Donsity）的射孔相位有120°、90°、60°、45°、30°，最大射孔孔密为39孔／m。
射孔弹有深穿透（DP）和大孔径（BH）两种。
（1）电缆射孔优缺点1）优点。
①射孔枪和射孔弹的种类多，能使用大直径射孔枪和大药量射孔弹，满足高孔密、深穿透、大孔径的射孔要求。
②射孔定位快速、准确。
③电雷管引爆可靠性强。
④作业简便快捷，能连续进行多层射孔。
2）缺点。
①正压射孔，对地层造成污染损害，影响产能。
②在地层压力掌握不准时，射孔后易发生井喷，为防井喷必须安装防喷器和防喷管。
③受电缆输送能力和防喷管长度的限制，每次下枪长度只能在10m左右，厚度大，油气层的射孔作业时间长，在大斜度井、水平井和高密度泥浆中的应用也受限制。

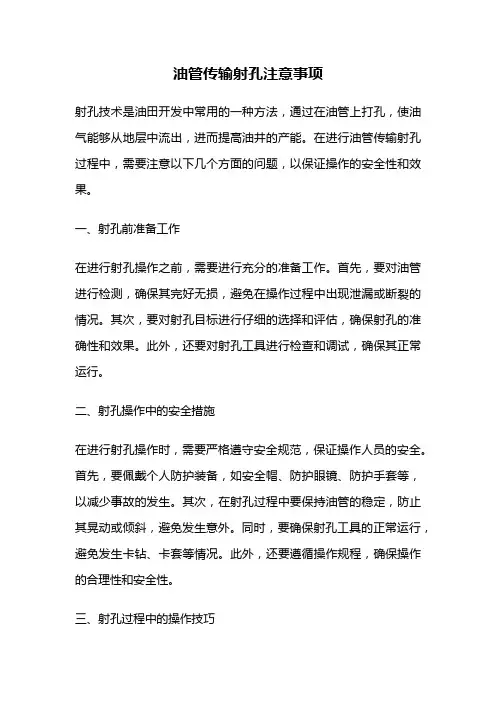

油管传输射孔注意事项射孔技术是油田开发中常用的一种方法，通过在油管上打孔，使油气能够从地层中流出，进而提高油井的产能。
在进行油管传输射孔过程中，需要注意以下几个方面的问题，以保证操作的安全性和效果。
一、射孔前准备工作在进行射孔操作之前，需要进行充分的准备工作。
首先，要对油管进行检测，确保其完好无损，避免在操作过程中出现泄漏或断裂的情况。
其次，要对射孔目标进行仔细的选择和评估，确保射孔的准确性和效果。
此外，还要对射孔工具进行检查和调试，确保其正常运行。
二、射孔操作中的安全措施在进行射孔操作时，需要严格遵守安全规范，保证操作人员的安全。
首先，要佩戴个人防护装备，如安全帽、防护眼镜、防护手套等，以减少事故的发生。
其次，在射孔过程中要保持油管的稳定，防止其晃动或倾斜，避免发生意外。
同时，要确保射孔工具的正常运行，避免发生卡钻、卡套等情况。
此外，还要遵循操作规程，确保操作的合理性和安全性。
三、射孔过程中的操作技巧在进行射孔操作时，需要掌握一定的操作技巧，以保证射孔的效果。
首先，要选择合适的射孔工具和射孔方式，根据不同的地质条件和射孔目标，选择合适的射孔模式，以提高射孔的准确性和效率。
其次，要掌握射孔工具的使用方法，熟悉其结构和功能，以便在操作过程中能够正确操作。
此外，还要掌握射孔的时机和力度，避免射孔过早或过晚，以及射孔过猛或过弱，影响射孔效果。
四、射孔后的处理工作在完成射孔操作后，需要进行相应的处理工作，以确保射孔的效果和油井的产能。
首先，要对射孔孔道进行清理，清除残留的碎屑和杂质，保持孔道的畅通。
其次，要对射孔孔道进行评估和测试，确定射孔的效果和产能，并根据需要进行调整和优化。
最后，要对射孔工具进行检查和维护，确保其正常运行，以备下次使用。
油管传输射孔是一项重要的油田开发技术，但在进行射孔操作时需注意安全措施、操作技巧和后续处理工作。
只有做好这些方面的工作，才能保证射孔的效果和油井的产能，提高油田的开发效益。
