调节阀选型样本

调节阀选型计算书（最新版）目录1.调节阀的概述2.调节阀的选型参数3.调节阀的计算方法4.调节阀的选型软件5.调节阀的应用领域6.结论正文一、调节阀的概述调节阀，又称控制阀，是工业自动化过程控制仪表的执行单元，是工业自动化控制的手和足。

它根据控制信号的要求而改变阀门开度的大小来调节流量，是一个局部阻力可以变化的节流元件。

调节阀是自动控制系统中常用的执行器，用来完成被控对象流量的调节。

二、调节阀的选型参数在选择调节阀时，需要考虑以下参数：1.阀前、阀后压力：这是调节阀选型的基本参数，关系到阀门的流量特性和调节精度。

2.介质：不同介质的物理性质和化学性质不同，需要选用不同材质的阀门。

3.温度：温度对阀门材料的选择和使用寿命有很大影响。

4.管道的口径：阀门的口径需要与管道的口径相匹配。

5.动力粘度：动力粘度是流体的一种性质，会影响阀门的流量特性。

6.密度：流体的密度会影响阀门的压力损失和流量特性。

三、调节阀的计算方法调节阀的计算方法主要包括以下两个方面：1.流量计算：根据流体的物理性质和阀门的开度，计算流经阀门的流量。

2.压力损失计算：根据阀门的流量特性和流体的物理性质，计算阀门的压力损失。

四、调节阀的选型软件许多调节阀生产企业都有自己的选型软件，将上述参数输入软件中，就可以进行调节阀的选型。

五、调节阀的应用领域调节阀广泛应用于冶金、电力、化工、石油、轻纺、造纸、建材等工业部门中。

六、结论正确地选择调节阀，是保证整个系统正常运行的关键。

在选型过程中，需要综合考虑各种因素，选择最适合的阀门。

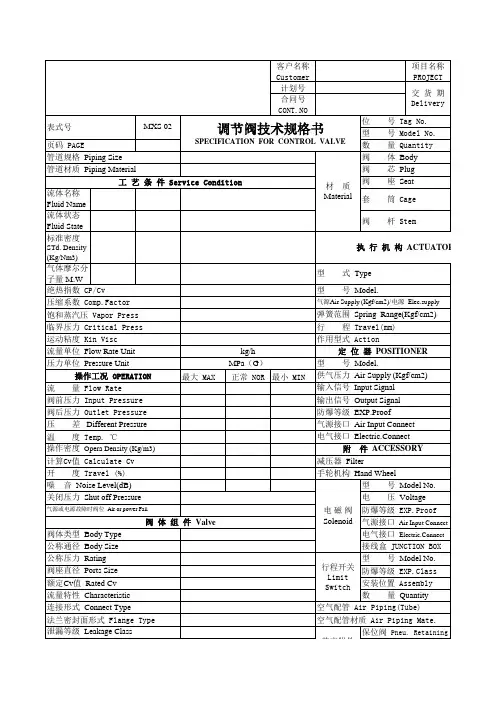

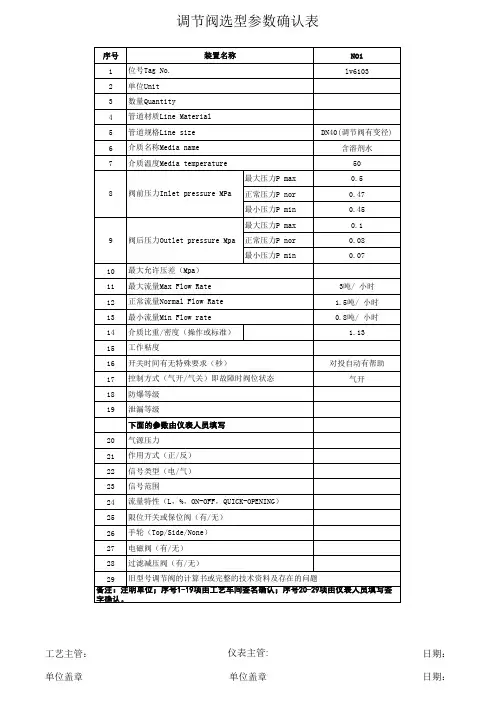

控制阀CONTROL VALVE工程设计位号 TAG NO.计算Cv最大/正常 CAL.Cv MAX./NOR.选择 Cv RATED Cv正常阀门开度 NOR.VALVE OPEN %P&ID号 P&ID NO.计算噪音声平 CAL.NOI.LEVEL dB(A)管道编号 LINE NO.法兰标准及等级 FLANGE STD.& DEGREE 管道材质 PIPE MATERIAL 法兰尺寸及密封面 FLAN.SIZE & SEAL.管道尺寸 PIPE SIZE法兰材质 FLANGE MATERIAL操作条件 OPERATING CONDITIONS执行机构 ACTUATOR工艺介质 PROCESS FLUID型号 MODEL /尺寸 SIZE 最大/正常流量下温度 @MAX /NOR.FLOW TEMPER.℃型式 TYPE最大流量下的入口压力 IN.PRESS.@MAX.F.kPa(g)弹簧作用 SPRING ACTION最大流量下的压降 PRESS.DROP @MAX.F.kPa空气故障阀位置 AIR FAIL VALVE 正常流量下的入口压力 IN.PRESS.@NOR. F.kPa(g)手轮 HAND WHEEL定位器 POSITIONER关闭压差 SHUT-OFF DIFFE.PRESSURE kPa-d 型号 MODEL输入信号 INPUT SIGNAL增加信号时阀位 INCREASE SIGNAL V.气源压力 AIR SUPPLY PRESS.操作密度 OPER. DENSITY kg/m 3电气接口尺寸 ELEC.CONN.SIZE 动力粘度 DYNAMIC VISCOSITY cP 气源接口尺寸 AIR SUPP.CONN.SIZE 比重 SPECIFIC GRAVITY防爆等级 EXPLOSION-PROOF CLASS气体分子量 GAS MOLECULAR WEIGHT附件 ACCESSORY允许噪音声平 ALLOWED NOISE LEVEL dB(A)过滤器减压阀 REGULATOR 空气故障时阀位置 AIR FAIL VALVE POSITION阀位开关 POSITION SWITH 阀体/阀内件规格 BODY/TRIM SPECIFICATION电磁阀 SOLENOID 阀型号 VALVE MODEL 制造厂 MANUFACTURE 阀体型式 VALVE BODY TYPE 型号 MODEL NO.公称通径 NOMINAL DIAMETER (in)制导型式 GUIDING TYPE阀座尺寸 SEAT SIZE/PORT SIZE (in) 下列数据在需要时填写。

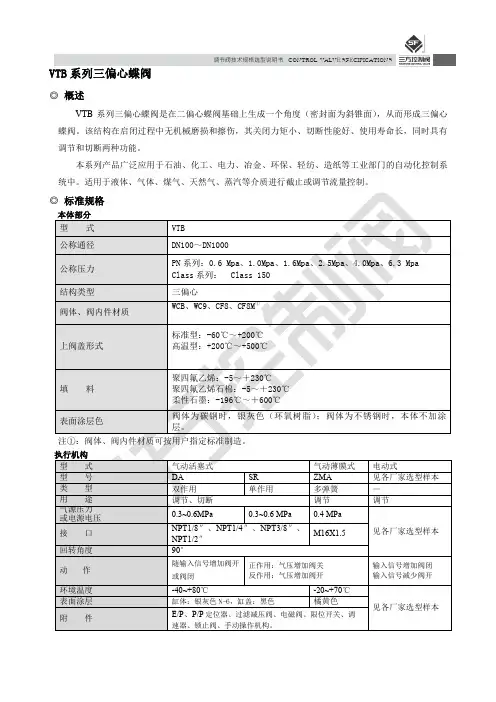

调节阀技术规格选型说明书CONTROL VALVE SPECIFICATIONSVTB系列三偏心蝶阀◎概述VTB系列三偏心蝶阀是在二偏心蝶阀基础上生成一个角度（密封面为斜锥面），从而形成三偏心蝶阀。

该结构在启闭过程中无机械磨损和擦伤，其关闭力矩小、切断性能好、使用寿命长，同时具有调节和切断两种功能。

本系列产品广泛应用于石油、化工、电力、冶金、环保、轻纺、造纸等工业部门的自动化控制系统中。

适用于液体、气体、煤气、天然气、蒸汽等介质进行截止或调节流量控制。

调节阀技术规格选型说明书CONTROL VALVE SPECIFICATIONS·2 ·调节阀技术规格选型说明书 CONTROL VALVE SPECIFICATIONS· 3 ·表1-2本体部分材质：不锈钢调节阀技术规格选型说明书CONTROL VALVE SPECIFICATIONS ◎表5 法兰标准、外形尺寸及重量表5-1：法兰标准注：B*开档尺寸可按用户要求定制。

·4 ·调节阀技术规格选型说明书CONTROL VALVE SPECIFICATIONS表5-3：气动活塞式蝶阀外形尺寸及重量Array·5 ·调节阀技术规格选型说明书CONTROL VALVE SPECIFICATIONS注：表中重量为阀体部位的重量，公称压力为PN16。

注：B*开档尺寸可按用户要求定制。

·6 ·调节阀技术规格选型说明书 CONTROL VALVE SPECIFICATIONS· 7 ·表5-5：气动薄膜式蝶阀外形尺寸及重量（法兰式）调节阀技术规格选型说明书CONTROL VALVE SPECIFICATIONS 表5-6：气动单作用活塞式蝶阀外形尺寸及重量（法兰式）注：表中重量为阀体部位的重量，公称压力为PN16。

注：B*开档尺寸可按用户要求定制。

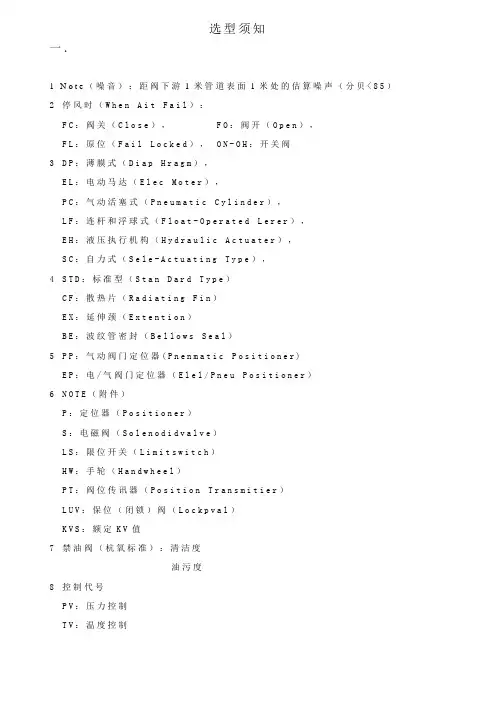

选型须知一．1N o t e（噪音）：距阀下游1米管道表面1米处的估算噪声（分贝<85）2停风时（W h e n A i t F a i l）：F C：阀关（C l o s e），F O：阀开（O p e n），F L：原位（F a i l L o c k e d），O N-O H：开关阀3D P：薄膜式（D i a p H r a g m），E L：电动马达（E l e c M o t e r），P C：气动活塞式（P n e u m a t i c C y l i n d e r），L F：连杆和浮球式（F l o a t-O p e r a t e d L e r e r），E H：液压执行机构（H y d r a u l i c A c t u a t e r），S C：自力式（S e l e-A c t u a t i n g T y p e），4S T D：标准型（S t a n D a r d T y p e）C F：散热片（R a d i a t i n g F i n）E X：延伸颈（E x t e n t i o n）B E：波纹管密封（B e l l o w s S e a l）5P P：气动阀门定位器(P n e n m a t i c P o s i t i o n e r)E P：电/气阀门定位器（E l e l/P n e u P o s i t i o n e r）6N O T E（附件）P：定位器（P o s i t i o n e r）S：电磁阀（S o l e n o d i d v a l v e）L S：限位开关（L i m i t s w i t c h）H W：手轮（H a n d w h e e l）P T：阀位传讯器（P o s i t i o n T r a n s m i t i e r）L U V：保位（闭锁）阀（L o c k p v a l）K V S：额定K V值7禁油阀（杭氧标准）：清洁度油污度8控制代号P V：压力控制T V：温度控制F V：流量控制L V：液位控制H V：蒸汽控制U V：出料控制二材料的选则：1介质93%硫酸T≤30℃316L适用介质93%硫酸T≤50℃316L尚可用介质93%硫酸T>50℃316L不适用2波纹管：304200元/公斤二个月316350元/公斤三个月316L450元/公斤三个月3烧碱40%90℃0504烧碱40%90℃04烧碱50%90℃0504烧碱50%100℃04烧碱50%120℃04烧碱50%150℃0420#T i哈氏B C烧碱60%90℃04烧碱60%120℃T i20#（C N7M·美）哈氏B C蒙乃尔合金3干氯：（氯气容于水变盐酸）水份含量阀体材质阀内组件/阀杆材质0.2P P M W C B蒙乃尔/蒙乃尔20-50P P M W C B哈氏C/哈氏C≥50P P M W C B哈氏C/哈氏C4合金20#：（A S T M296-C N-7M）化学成份：C r20N i29C<0.07M n<0.75S i1.0M o2.0-3.0C u3.4 5材料对照：日本中国S U S440A7C r17S U S440B8C r17S U S440C11C r17（9C r18）S U S440F Y11C r17S C S13（1C r18N i9）304S C S14（0C r17N i12M o2）316S C P H2Z G25IS U S316（0C r17N i12M o2T i）S U S316L（00C r17N i14M o2T i）6化肥厂液氨（高压）专用材质：10M o W v N b/316+S T(高压套筒阀)10M o W v N b/9C r18M o V(R C50N i→H R C70)(高压单座阀)三英汉专用词对照：F i s h e r（美国费舍尔公司报价参数）T a g N o（位号）：X C V-201M o d e l（型号规格）：E Z-667/30B o d y M a t e r a i l（阀体材质）：WC C（碳钢）S e a t r i n g M a t e r a i l（阀座材质）：416S S T（416不锈钢）P l u g M a t e r a i l（阀芯材质）：316S S T#6（316不锈钢镀A l l o g6合金）C h a r a c t e r i s t i c（流量特性）：E q u a l%(等百分比）S h o u t o f f C l a s s（切断等级）：C l a s s V（V）E n d C o n n e c t i o n(连接法兰）：C l a s s150R F(150RF A N S I)Y a m a t a k e H o n e y w e r(山武·霍尼维尔公司)T A G N O（位号）:F C V-101P R O D N O（出厂编号）：R-F0658-41-010M O D E L（阀型号）：V F R A C T（执行机构型号）：V R3DS I E F（口径）:8BR A T I N G（公称压力）:J I S10KB O D Y（阀体材质）:SC P H2T R I M（阀内件材质）:S U S630/S U S316P L U G（连接法兰）:8B S C S24P A C K I N G（填料）:V-7132JS P R I N G R A N G E（弹簧范围）:0.8-1.6K g f/C m2P O S L T I O N E R S U P P L J（供气压力）: 3.5K g f/C m2A I R T O（作用型式）:C L O S ED A T E（出厂日期）:J U L88N O。

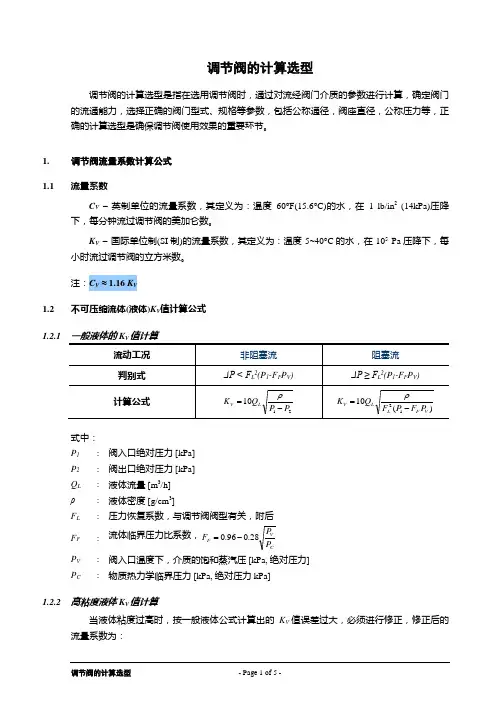

调节阀的计算选型调节阀的计算选型是指在选用调节阀时，通过对流经阀门介质的参数进行计算，确定阀门的流通能力，选择正确的阀门型式、规格等参数，包括公称通径，阀座直径，公称压力等，正确的计算选型是确保调节阀使用效果的重要环节。

1. 调节阀流量系数计算公式1.1流量系数C V – 英制单位的流量系数，其定义为：温度60°F(15.6°C)的水，在1 lb/in 2 (14kPa)压降下，每分钟流过调节阀的美加仑数。

K V – 国际单位制(SI 制)的流量系数，其定义为：温度5~40°C 的水，在105 Pa 压降下，每小时流过调节阀的立方米数。

注：C V ≈ 1.16 K V1.2 不可压缩流体(液体)K V 值计算公式1.2.1 一般液体的K V 值计算式中： P 1 : 阀入口绝对压力 [kPa] P 2 : 阀出口绝对压力 [kPa] Q L : 液体流量 [m 3/h] ρ : 液体密度 [g/cm 3]F L : 压力恢复系数，与调节阀阀型有关，附后F F : 流体临界压力比系数，CV F P PF 28.096.0-=P V : 阀入口温度下，介质的饱和蒸汽压 [kPa, 绝对压力] P C : 物质热力学临界压力 [kPa, 绝对压力kPa]1.2.2 高粘度液体K V 值计算当液体粘度过高时，按一般液体公式计算出的K V 值误差过大，必须进行修正，修正后的流量系数为：RVV F K K =' 式中：K V ' : 修正后的流量系数 K V : 不考虑粘度修正时计算的流量系数 F R粘度修正系数 (F R 值从F R ~Re[雷诺数]关系曲线图中确定)计算雷诺数Re 的公式如下：对于只有一个流路的调节阀，如单座阀、套筒阀、球阀等：VL L K F Q 70700Re =对于有二个平行流路的调节阀，如双座阀，蝶阀，偏心旋转阀等：VL L K F V Q 49490Re =1.3可压缩流体 - 气体的K V 值计算式中： P 1 : 阀入口绝对压力 [kPa] P 2 : 阀出口绝对压力 [kPa] Q G : 气体流量 [Nm 3/h]G : 气体比重 (空气=1)T : 气体温度 [°C]Z: 高压气体(PN > 10MPa)的压缩系数(当介质工作压力≤10MPa 时，Z=1；当介质工作压力>10MPa 时，Z>1，具体值查有关资料。

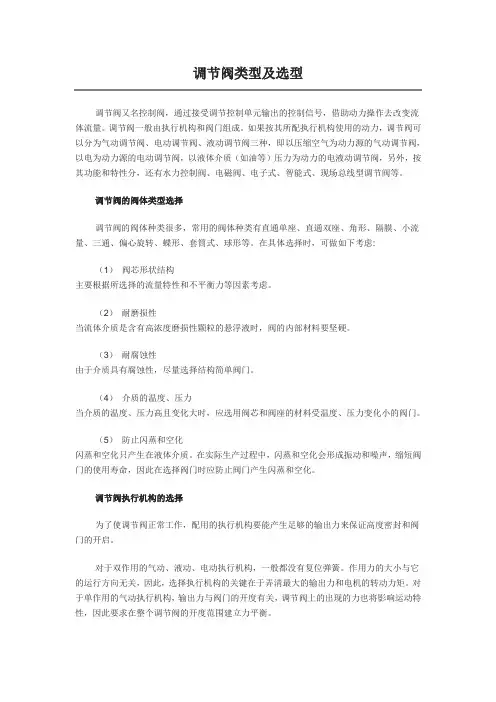

调节阀类型及选型调节阀又名控制阀，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。

调节阀一般由执行机构和阀门组成。

如果按其所配执行机构使用的动力，调节阀可以分为气动调节阀、电动调节阀、液动调节阀三种，即以压缩空气为动力源的气动调节阀，以电为动力源的电动调节阀，以液体介质（如油等）压力为动力的电液动调节阀，另外，按其功能和特性分，还有水力控制阀、电磁阀、电子式、智能式、现场总线型调节阀等。

调节阀的阀体类型选择调节阀的阀体种类很多，常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。

在具体选择时，可做如下考虑:（1）阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。

（2）耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀的内部材料要坚硬。

（3）耐腐蚀性由于介质具有腐蚀性，尽量选择结构简单阀门。

（4）介质的温度、压力当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门。

（5）防止闪蒸和空化闪蒸和空化只产生在液体介质。

在实际生产过程中，闪蒸和空化会形成振动和噪声，缩短阀门的使用寿命，因此在选择阀门时应防止阀门产生闪蒸和空化。

调节阀执行机构的选择为了使调节阀正常工作，配用的执行机构要能产生足够的输出力来保证高度密封和阀门的开启。

对于双作用的气动、液动、电动执行机构，一般都没有复位弹簧。

作用力的大小与它的运行方向无关，因此，选择执行机构的关键在于弄清最大的输出力和电机的转动力矩。

对于单作用的气动执行机构，输出力与阀门的开度有关，调节阀上的出现的力也将影响运动特性，因此要求在整个调节阀的开度范围建立力平衡。

执行机构类型的确定对执行机构输出力确定后，根据工艺使用环境要求，选择相应的执行机构。

对于现场有防爆要求时，应选用气动执行机构。

从节能方面考虑，应尽量选用电动执行机构。

若调节精度高，可选择液动执行机构。

如发电厂透明机的速度调节、炼油厂的催化装置反应器的温度调节控制等。

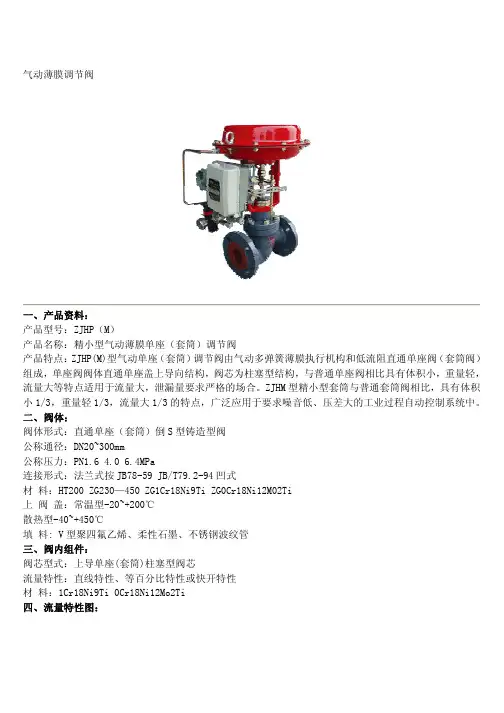

M系列套筒调节阀
概述
M系列套筒调节阀采用压力平衡型双密封面阀芯结构，流道呈S流线型。

具有允许压差高、动作稳定可靠、噪音小、阀容量大、流量特性精确、维护方便等优点，能在易燃易爆场合工作。

特别适用于压降大、泄漏量要求不高、介质清洁的场合。

标准规格
②如介质有可能发生闪蒸，请选用缩腔型，阀芯、阀座表面堆焊司钛莱合金；·RTFE：强化聚四氟乙烯·ST：堆焊司钛莱合金·HT：热处理·SS：全部堆焊司钛莱合金
外形尺寸
DN20~50标准型、阀盖伸长型、波纹管密封型外形尺寸
DN65~400标准型、阀盖伸长型、波纹管密封型外形尺寸
DN25~50低温调节阀外形尺寸
DN65~400低温调节阀外形尺寸
气缸式调节阀
订货须知
订货时请用户提供以下资料
1 调节阀名称、型号；9 介质名称；
2 公称通径；10 工作温度及范围；
3 阀座直径；11 阀体、阀内件及填料材质；
4 公称压力；12 所配附件；
5 固有流量特性；13 夹套调节阀须注明热媒接口形式及尺寸规格；
6 流量系数Kv；14 低温调节阀须注明保温长度、冷箱连接方式；
7 执行机构型式；15 防爆要求；
8 整机作用方式；16 其他特殊要求。

第一节ZZY型自力式压力调节阀1．前言ZZY型自力式压力调节阀（简称调压阀）无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。

具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等到各种工业设备中用气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

能在无电、无气的场合使用，附设冷凝器，可在350℃蒸汽下连续工作。

2．原理：2．1用于控制阀后压力的调压阀，阀的作用方式为压闭型。

介质由阀前流入阀体，经阀芯、阀座节流后输出。

另一路经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，产生一个向下作用力，压缩弹簧，推动阀杆，带动阀芯位移，改变流通面积。

达到减压、稳压之目的。

如阀后压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度减小，直至阀后压力下降到设定值为止。

同理，如阀后压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度增大，直到阀后压力上升到设定值为止。

（例图一）启到减压稳压作用（图一）蒸汽用控制阀后型自力式压力调节阀（图二）控制阀前压力的调压阀K型B型2．1用于控制阀前压力的调压阀，阀的作用方式为压开型。

介质由阀前流入阀体，同时经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，压缩弹簧，使阀芯随之发生相应的位移，达到泄压、稳压之目的。

如阀前压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度增大，直至阀前压力下降到设定值为止。

同理，如阀前压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度减小，直到阀前压力上升到设定值为止。

（图二）启到泄压稳压的作用一般来说压开型的自力式压力调节阀工作时为常闭，超过压力设定点时打开启到安全作用，但又于安全阀有所区别，安全阀是超过压力设定点阀门全开，而自力式压开型是随着压力的升高开度相应增大。
