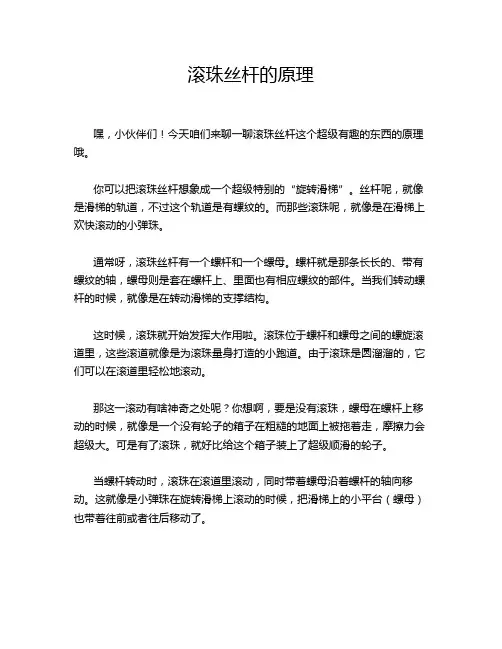

滚珠丝杆的原理嘿，小伙伴们！今天咱们来聊一聊滚珠丝杆这个超级有趣的东西的原理哦。
你可以把滚珠丝杆想象成一个超级特别的“旋转滑梯”。
丝杆呢，就像是滑梯的轨道，不过这个轨道是有螺纹的。
而那些滚珠呢，就像是在滑梯上欢快滚动的小弹珠。
通常呀，滚珠丝杆有一个螺杆和一个螺母。
螺杆就是那条长长的、带有螺纹的轴，螺母则是套在螺杆上、里面也有相应螺纹的部件。
当我们转动螺杆的时候，就像是在转动滑梯的支撑结构。
这时候，滚珠就开始发挥大作用啦。
滚珠位于螺杆和螺母之间的螺旋滚道里，这些滚道就像是为滚珠量身打造的小跑道。
由于滚珠是圆溜溜的，它们可以在滚道里轻松地滚动。
那这一滚动有啥神奇之处呢？你想啊，要是没有滚珠，螺母在螺杆上移动的时候，就像是一个没有轮子的箱子在粗糙的地面上被拖着走，摩擦力会超级大。
可是有了滚珠，就好比给这个箱子装上了超级顺滑的轮子。
当螺杆转动时，滚珠在滚道里滚动，同时带着螺母沿着螺杆的轴向移动。
这就像是小弹珠在旋转滑梯上滚动的时候，把滑梯上的小平台（螺母）也带着往前或者往后移动了。
从数据上来说呢，滚珠丝杆的效率可是相当高的。
相比于普通的丝杆，滚珠丝杆的摩擦系数可以降低到0.002 - 0.005之间。
这就意味着，在同样的动力下，滚珠丝杆能够更轻松地让螺母移动。
比如说，如果我们用同样大小的力去转动两种丝杆，滚珠丝杆的螺母可能就像坐了火箭一样，跑得又快又稳，而普通丝杆的螺母可能就慢吞吞的，还很吃力。
而且呀，滚珠丝杆的精度也非常高。
它能够精确地控制螺母的位移量。
就好比你用一把超级精准的尺子去测量东西，误差特别小。
这在很多精密的设备里是非常重要的。
比如说在数控机床里，如果没有滚珠丝杆这么高精度的部件，那加工出来的零件可能就会像小朋友画的歪歪扭扭的画一样，完全不符合要求呢。
滚珠丝杆就是靠着滚珠在螺杆和螺母的滚道里滚动，减少摩擦，实现高效、高精度的轴向运动的。
怎么样，是不是觉得这个小小的滚珠丝杆也有着大大的智慧呀？。

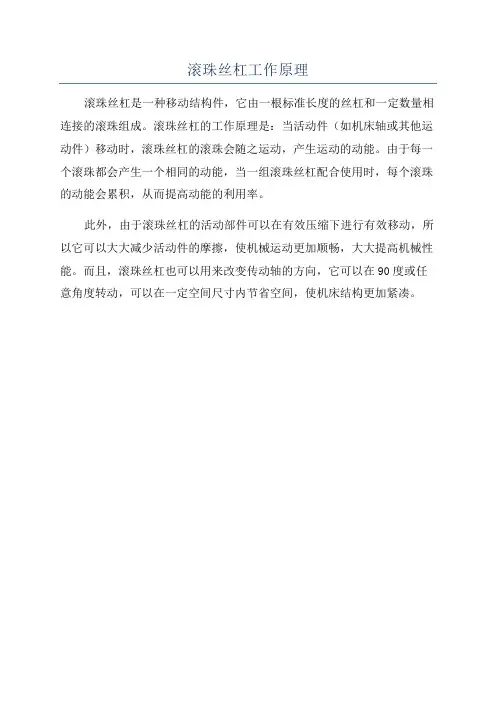

滚珠丝杠工作原理
滚珠丝杠是一种移动结构件，它由一根标准长度的丝杠和一定数量相连接的滚珠组成。
滚珠丝杠的工作原理是：当活动件（如机床轴或其他运动件）移动时，滚珠丝杠的滚珠会随之运动，产生运动的动能。
由于每一个滚珠都会产生一个相同的动能，当一组滚珠丝杠配合使用时，每个滚珠的动能会累积，从而提高动能的利用率。
此外，由于滚珠丝杠的活动部件可以在有效压缩下进行有效移动，所以它可以大大减少活动件的摩擦，使机械运动更加顺畅，大大提高机械性能。
而且，滚珠丝杠也可以用来改变传动轴的方向，它可以在90度或任意角度转动，可以在一定空间尺寸内节省空间，使机床结构更加紧凑。
机床丝杆的作用和工作原理机床丝杆是机床上的一个重要部件，其作用是将电动机的旋转运动转化为机床工作台或工作台组的直线运动。
机床丝杆广泛应用于各种数控机床、数控车床、数控铣床、数控磨床以及其它机械设备的传动系统中。
其主要工作原理是依靠丝杆和螺母之间的摩擦力来实现旋转运动到直线运动的转换。
首先，机床丝杆由两个主要部分组成：丝杆和螺母。
丝杆是一种带有螺纹的轴状零件，螺纹通常是三角形或梯形的。
而螺母是一个带有螺纹的配件，通常用于与丝杆配合，使其能够进行旋转。
机床丝杆的工作原理是通过旋转丝杆上的驱动部分，从而使丝杆带动螺母进行沿着丝杆轴方向的直线运动。
具体过程是这样的：当电动机启动时，通过联轴器等装置将旋转运动传递给丝杆，丝杆开始旋转。
螺母固定在需要移动的部件上，当丝杆旋转时，螺母因与丝杆螺纹的配合关系产生摩擦力，从而受到丝杆的推动而沿着丝杆轴线方向进行直线运动。
机床丝杆的作用主要有以下几点：1. 实现机床工作台或刀架等部件的运动控制。
机床丝杆可以通过控制旋转运动来实现工作台或刀架等部件的直线运动，从而控制工件在加工过程中的位置和方向。
2. 提高加工精度和稳定性。
机床丝杆的运动传动结构简单、精度高、刚度好，能够有效地提高机床的加工精度和稳定性，保证加工零件的质量。
3. 实现机床的自动化和数控加工。
机床丝杆可以与数控系统相结合，通过精确的控制实现机床的自动化生产，提高生产效率和加工质量。
由于机床丝杆在机械加工中具有重要作用，因此在使用过程中需要注意以下几点：1. 保持机床丝杆的清洁和润滑。
机床丝杆在工作过程中会产生摩擦和磨损，因此需要定期清洁并添加润滑油脂，以减少磨损和延长使用寿命。
2. 定期检查机床丝杆的磨损和松动情况。
磨损严重或松动会影响机床丝杆的运动精度和稳定性，需要及时更换或紧固相关部件。
3. 避免机床丝杆过载工作。
过大的负载会严重影响机床丝杆的使用寿命和运动精度，因此在使用过程中需合理规划工作负荷，避免过载运行。
滚珠丝杆说明一、简介滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。
它的功能是将旋转运动转化成直线运动，这是艾克姆螺杆的进一步延伸和发展，这项发展的重要意义就是将轴承从滑动动作变成滚动动作。
由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性和高效率的特点。
滚珠丝杠主要参数为：公称直径与导程。
二、原理1.按照国标GB/T17587.3-1998及应用实例，滚珠丝杠（已基本取代梯形丝杆，俗称丝杆）是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等。
2.当滚珠丝杠作为主动体时，螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。
滚珠丝杠轴承为适应各种用途，提供了标准化种类繁多的产品。
广泛应用于机床，滚珠的循环方式有循环导管式、循环器式、端盖式。
预压方式有定位预压（双螺母方式、位预压方式）、定压预压。
可根据用途选择适当类型。
丝杆有高精度研磨加工的精密滚珠丝杠（精度分为从CO-C7的6个等级）和经高精度冷轧加工成型的冷轧滚珠丝杠轴承（精度分为从C7-C10的3个等级）。
三、用途超高DN值滚珠丝杠：高速工具机，高速综合加工中心机端盖式滚珠丝杠：快速搬运系统，一般产业机械，自动化机械高速化滚珠丝杠：CNC机械、精密工具机、产业机械、电子机械、高速化机械精密研磨级滚珠丝杠：CNC机械，精密工具机，产业机械，电子机械，输送机械，航天工业，其它天线使用的致动器、阀门开关装置等螺帽旋转式（R1）系列滚珠丝杠：半导体机械、产业用机器人、木工机、雷射加工机、搬送装置等轧制级滚珠丝杠：低摩擦、运转顺畅的优点，同时供货迅速且价格低廉重负荷滚珠丝杠：全电式射出成形机、冲压机、半导体制造装置、重负荷制动器、产业机械、锻压机械。
一、产品概述THK滚珠丝杠是一种高效的线性传动元件，广泛应用于机械制造、自动化设备及精密仪器等领域。
其设计旨在实现高精度、高效率的运动控制，能够满足各种工业应用的需求。
滚珠丝杠的工作原理是通过滚珠在丝杠和螺母之间的滚动来实现直线运动，具有摩擦小、效率高、使用寿命长等优点。
二、产品结构THK滚珠丝杠主要由丝杠、螺母、滚珠和导轨等部分组成。
丝杠是传递运动和力的主要部件，螺母则负责与丝杠配合，实现运动转换。
滚珠作为运动介质，减少了摩擦，提高了传动效率。
导轨则为滚珠丝杠提供了稳定的支撑，确保其在运动过程中的平稳性。
2.1 丝杠丝杠的材料通常采用高强度钢材，经过热处理和精密加工，确保其具有良好的强度和耐磨性。
丝杠的螺纹设计经过优化，以提高传动效率和承载能力。
2.2 螺母螺母内部设计有滚珠通道，能够容纳一定数量的滚珠。
螺母的材料同样采用高强度材料，经过精密加工，以确保与丝杠的配合精度。
2.3 滚珠滚珠是丝杠传动系统中的关键部件，其直径和材料的选择直接影响到传动的效率和稳定性。
THK滚珠丝杠使用的滚珠通常采用高硬度的钢球，具有良好的耐磨性和抗压能力。
2.4 导轨导轨为滚珠丝杠提供了稳定的运动轨迹，确保其在运行过程中的平稳性。
导轨的材料和加工精度对整个系统的性能有着重要影响。
三、产品特点THK滚珠丝杠具有多项显著特点，使其在各类应用中表现出色。
3.1 高效率由于滚珠在丝杠和螺母之间的滚动摩擦小，THK滚珠丝杠的传动效率相对较高，能够有效减少能量损耗，提高系统的整体效率。
3.2 高精度THK滚珠丝杠的制造工艺精良，确保了丝杠和螺母之间的配合精度，能够实现高精度的线性运动控制，满足精密加工和自动化设备的需求。
3.3 长寿命采用高强度材料和先进的热处理工艺，THK滚珠丝杠具有较长的使用寿命，能够在恶劣的工作环境中保持稳定的性能。
3.4 低噪音滚珠丝杠的设计使得其在运行过程中产生的噪音较低，适合于对噪音有严格要求的应用场合。
滚珠丝杠工作原理滚珠丝杠是一种将转动运动转化为线性运动的装置。
它由一个螺纹滚珠和两个滚珠循环轨迹构成。
滚珠丝杠工作原理如下：1.结构组成：滚珠丝杠主要由丝杠、螺帽、滚珠和保持结构等几个部分组成。
丝杠是一个具有螺旋凸起的金属杆，其表面具有螺纹。
螺帽是一个容纳滚珠的零件，具有与丝杠螺纹相对应的内螺纹。
滚珠则为连接丝杠和螺帽的零件，其作用是在螺纹与滚珠之间传递力量。
保持结构是用来保持滚珠在循环轨迹中运动的零件。
2.工作原理：滚珠丝杠的工作原理基于两个基本概念：摩擦与滚动。
滚珠丝杠的丝杠上的螺纹是相互平行的圆周凸起线，而螺帽上的内螺纹是一系列的圆周凹槽。
当丝杠转动时，滚珠以一定的角速度在螺纹槽中滚动，从而实现线性运动。
具体来说，当丝杠向前转动时，滚珠被带动向前滚动，使螺帽在丝杠上产生线性位移。
相反，当丝杠向后转动时，滚珠在反向滚动，使螺帽在丝杠上逆向线性位移。
这种滚动过程中，滚珠与螺纹槽之间产生了滚动摩擦力，将转动动能转化为线性动能，从而实现力的传递和位置的变化。
3.优势与应用：滚珠丝杠相比于传统的螺旋丝杠具有许多优势。
首先，滚珠丝杠由于采用滚动摩擦，较传统的螺旋丝杠摩擦损失小，因此具有较高的效率。
其次，滚珠丝杠具有较高的刚性和精度，能够承受较大的负载，并且能够在高速和高精度的工况下工作。
此外，滚珠丝杠还具有较低的回程误差，能够保持较好的重复定位精度。
滚珠丝杠广泛应用于机床、自动化设备、航空航天、印刷机械、电子设备等领域。
例如，在机床上，滚珠丝杠可以用于控制工件台的进给和定位，提高加工精度和生产效率。
在自动化装置中，滚珠丝杠可用于机器人的运动控制，实现精确的定位和复杂的动作。
总之，滚珠丝杠通过将转动运动转化为线性运动，实现了力的传递和位置的变化。
其通过滚动摩擦方式，具有较高的效率、刚性和精度，广泛应用于各个领域，提高了生产效率和加工质量。
滚珠丝杠的工作原理滚珠丝杠的工作原理3 n) Y( ~! A- O; g4 F" z8 p( }滚珠丝杠螺母副是数控机床中回转运动转换为直线运动常用的传动装置。
它以滚珠的滚动代替丝杆螺母副中的滑动，摩擦力小，具有良好的性能。
组成及工作原理：+ E, X9 U3 N; t滚珠丝杠螺母副的结构原理图8 o# |% }; k V# b' ?6 N·组成：主要由丝杆、螺母、滚珠和滚道（回珠器）、螺母座等组成。
·工作原理：在丝杆和螺母上加工有弧行螺旋槽，当它们套装在一起时便形成螺旋滚道，并在滚道内装满滚珠。
而滚珠则沿滚道滚动，并经回珠管作周而复始的循环运动。
回珠管两端还起挡珠的作用，以防滚珠沿滚道掉出。
) ?! @' M F' o1 H. t$ H特点：' a6 M }$ s" l8 V ]( I·传动效率高：机械效率可高达92%~98%。
·摩擦力小：主要是用滚珠的滚动代替了普通丝杆螺母副的滑动。
& h+ b9 R) p4 Y% u) S4 l- b·轴向间隙可消除：也是由于滚珠的作用，提高了系统的刚性。
经预紧后可消除间隙。
·使用寿命长、制造成本高：主要采用优质合金材料，表面经热处理后获得高的硬度。
滚珠丝杆螺母副的消隙·双螺母垫片调隙：( i' ]: i3 y% _3 ~/ ?修磨垫片厚度消隙) f. L+ X% U4 U4 ?4 Y% Z/ K滚珠丝杆螺母副采用双螺母结构（类似于齿轮副中的双薄片齿轮结构）。
通过改变垫片的厚度使螺母产生轴向位移，从而使两个螺母分别与丝杆的两侧面贴合。
当工作台反向时，由于消除了侧隙，工作台会跟随CNC的运动指令反向而不会出现滞后。
·双螺母螺纹调隙： g* I' Y7 j! j' c用锁紧螺母消隙差齿式调整法图示为利用两个锁紧螺母调整预紧力的结构。
