牵引供电规程与规则-教学大纲

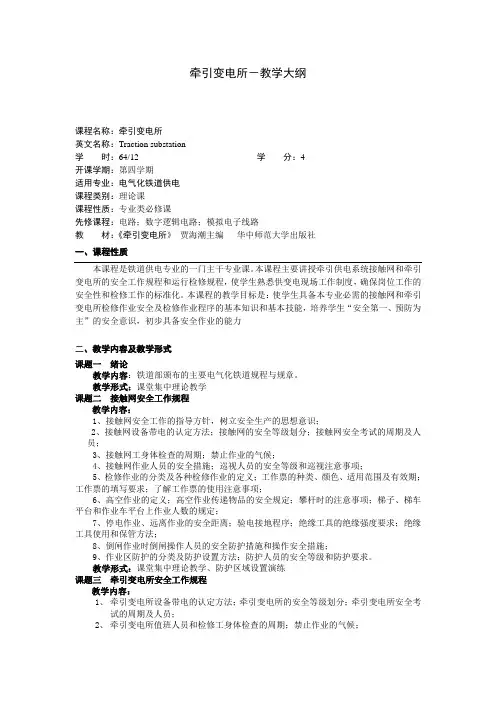

牵引变电所－教学大纲课程名称：牵引变电所英文名称：Traction substation学时：64/12 学分：4开课学期：第四学期适用专业：电气化铁道供电课程类别：理论课课程性质：专业类必修课先修课程：电路；数字逻辑电路；模拟电子线路教材：《牵引变电所》贾海潮主编华中师范大学出版社一、课程性质本课程是铁道供电专业的一门主干专业课。

本课程主要讲授牵引供电系统接触网和牵引变电所的安全工作规程和运行检修规程，使学生熟悉供变电现场工作制度，确保岗位工作的安全性和检修工作的标准化。

本课程的教学目标是：使学生具备本专业必需的接触网和牵引变电所检修作业安全及检修作业程序的基本知识和基本技能，培养学生“安全第一、预防为主”的安全意识，初步具备安全作业的能力二、教学内容及教学形式课题一绪论教学内容：铁道部颁布的主要电气化铁道规程与规章。

教学形式：课堂集中理论教学课题二接触网安全工作规程教学内容：1、接触网安全工作的指导方针，树立安全生产的思想意识；2、接触网设备带电的认定方法；接触网的安全等级划分；接触网安全考试的周期及人员；3、接触网工身体检查的周期；禁止作业的气候；4、接触网作业人员的安全措施；巡视人员的安全等级和巡视注意事项；5、检修作业的分类及各种检修作业的定义；工作票的种类、颜色、适用范围及有效期；工作票的填写要求；了解工作票的使用注意事项；6、高空作业的定义；高空作业传递物品的安全规定；攀杆时的注意事项；梯子、梯车平台和作业车平台上作业人数的规定；7、停电作业、远离作业的安全距离；验电接地程序；绝缘工具的绝缘强度要求；绝缘工具使用和保管方法；8、倒闸作业时倒闸操作人员的安全防护措施和操作安全措施；9、作业区防护的分类及防护设置方法；防护人员的安全等级和防护要求。

教学形式：课堂集中理论教学、防护区域设置演练课题三牵引变电所安全工作规程教学内容：1、牵引变电所设备带电的认定方法；牵引变电所的安全等级划分；牵引变电所安全考试的周期及人员；2、牵引变电所值班人员和检修工身体检查的周期；禁止作业的气候；3、牵引变电所内用火的安全规定；4、牵引变电所值班人员的规定；牵引变电所值班人员的值班要求；5、巡视人员的要求；倒闸作业时倒闸操作人员的安全防护措施和操作安全措施；6、检修作业的分类及各种检修作业的定义；工作票的种类、颜色、适用范围及有效期工作票的填写要求；了解工作票的使用注意事项；7、停电作业、远离作业的安全距离。

《牵引供电系统》课程教学大纲Traction Power Supply System一、课程的性质和目的《牵引供电系统》课程，是电气工程及其自动化专业本科的一门专业选修课。

该课程面向干线铁路交流电力牵引、厂矿和城市地铁直流电力牵引的供电计算。

主要学习由电力牵引负荷特点导致的一套特殊的理论与方法。

如牵引变电所负荷统计方法、牵引网阻抗计算方法、特殊结线变压器的原理与应用、对流入电力系统的负荷电流的评价方法与限制措施、对邻近铁路的通讯线的电磁干扰的计算与防护理论、直流牵引变电所负序统计方法、直流牵引网短路与冲击电流计算方法、直流牵引供电系统的迷流与防护的理论与方法等内容。

为牵引供电系统的系统配置与参数选择提供理论与计算依据。

为学生毕业后从事牵引供电系统的科研、设计、运行管理打下理论与技术基础。

二、课程教学内容第一章绪论（讲课2h）了解交、直流电力牵引负荷的特点、带来的问题、解决这些问题的对策及正研究的课题。

了解本课程将要学习与研究的主要内容。

第二章牵引变电所（讲课2h）了解电气化铁路上已经运行的各种特殊牵引主变压器结线方式及工作原理。

重点掌握电气量之间的电磁关系。

第三章牵引变电所容量计算方法（讲课4h）掌握列车电流、馈线电流和变压器容量计算方法。

重点是馈线电流计算方法。

实用文档第四章牵引网阻抗（讲课4h）了解电力牵引的供电网络与电力系统的输配电网的不同点，去理解并掌握与此相适应的特殊的阻抗计算方法。

第五章牵引网和牵引变电所的电压损失（讲课2h）了解牵引网和牵引变电所电压损失的计算不能套用电力系统输配电网的计算方法，掌握适用于牵引供电系统的电压损失计算方法。

第六章负序电流（讲课2h）理解一个单相负荷的正序、负序电流概念，变电所的负序功率概念。

第七章牵引变电所的换相联接（讲课3h）掌握实现换相联接的步骤、方法与技巧。

深刻理解剩余负序电流概念与计算方法，理解两个变电所的合成负序电流与一个变电所的两相合成的剩余负序电流概念的异同。

《牵引供电课程设计》教学大纲课程编号：S08189实习周数：2 学分：2面向专业：电气工程及自动化，方向2制订：电气教研室执笔人：王庆芬审定人：马丽一、目的及任务电气工程及自动化专业学生在学习牵引供电系统专业课之后，应该对所学的关于牵引计算、变压器容量计算、变压器选择、主接线确定、短路计算、继电保护配置与整定计算、二次系统接线、导线及电气设备选择等知识进行系统地总结性设计，课程设计中要求学生对某牵引供变电工程进行设计以满足课题提出的要求。

二、基本要求通过本实习，学生应达到以下要求：能够根据某牵引供变电工程的要求和设计相关资料，完成牵引计算、变压器容量计算、变压器选择、主接线确定、短路计算、继电保护配置与整定计算、二次系统接线、导线及电气设备选择等工作，并绘制出牵引供变电工程系统图的图纸。

三、设计内容1、熟悉资料及有关国家标准。

2、根据所学知识进行牵引供变电设计。

3、画出设计图纸和完成相关设计说明书。

四、主要参考书1、《牵引供电系统分析》（第二版），李群湛编著，西南交通大学出版社，2010年2、《交流电气化铁道牵引供电系统》（第三版），谭秀炳，西南交通大学出版社，2009年3、《电力牵引供变电技术》，贺威俊，中国铁道出版社，2008年五、考核办法1、必须保证课程设计的出勤率，缺席一天以上考核成绩不合格。

2、设计结束时，必须按时上交完整的课程设计说明书，作为带队教师考核的一项依据。

课程设计说明书应包括以下内容：（1）牵引计算、变压器容量计算、变压器选择、主接线确定、短路计算、继电保护配置与整定计算、二次系统接线、导线及电气设备选择、防雷接地。

（2）系统图图纸一张。

3、考核成绩分为5分制（不及格、及格、中、良、优）。

《牵引供电系统（A）》课程教学大纲Traction Power Supply System课程负责人：王庆芬执笔人：王庆芬编写日期：2011年6月一、课程基本信息1.课程编号:L0802122.学分：3学分3.学时：48 （理论48）4.适用专业：电气工程及其自动化专业二、课程教学目标及学生应达到的能力本课程属电气工程及其自动化等专业与铁路生产运输部门相关的一门专业课程，在电气工程及其自动化专业铁路供电方向的培养计划中列为必修课程，本课程教学内容是后续铁路供电专业领域研究和工程工作的基础。

本课程的教学任务是使学生掌握牵引供变电系统的特点及组成；电气主结线；相关电气设备；监控系统的结构、工作原理与运行状态；供电系统故障的理论分析和各种短路计算方法；供变电工程的设计计算方法等。

本课程的教学目标是使学生具有供变电工程运行状况及设计原理分析、新技术应用和发展趋势分析等多方面能力。

与铁路实践相结合，重点培养学生实际动手操作能力。

三、课程教学内容与基本要求（-）绪论（6课时）主要内容：电气化铁道的发展过程和趋势；电气化铁道的分类特点；电力机车简介；电力牵引供电系统构成；供变电装置的结构与作用；牵引变电所，分区亭，开闭所，自耦变压器站。

1.基本要求（1）理解电气化铁道的分类和特点。

（2）掌握电力牵引供电系统构成和供变电装置的结构与作用。

（3）了解牵引供电技术的发展过程和趋势。

2.学时分配课堂教学6学时，其中，牵引供电技术的发展过程和趋势（2学时）；电气化铁道的分类和特点（2学时）；电力牵引供电系统构成和供变电装置的结构与作用（2学时）。

（二）牵引变电所的电气主结线设计（6课时）主要内容：电气主结线的基本型式；牵引负荷侧的电气结线；常见牵引变电所的电气主结线设计。

1.基本要求（1）掌握电气主结线的基本型式。

（2）了解牵引负荷的特点和牵引侧电气结线的特点。

（3）掌握牵引变电所电气主结线设计。

2.学时分配课堂教学4学时，包括电气主结线的基本型式（2学时）；牵引负荷侧的电气结线（2学时）；常见牵引变电所的电气主结线（2学时）。

《牵引供电系统（B）》课程教学大纲Electrified Railway Power Supply System课程负责人：执笔人: 编写日期：一、课程基本信息1．课程编号：L0802232．学分：2学分3．学时：32（理论32）4．适用专业：电气工程及其自动化专业二、课程教学目标及学生应达到的能力本课程属电气工程及其自动化等专业与铁路生产运输部门相关的一门专业课程，在电气工程及其自动化专业电气控制方向的培养计划中列为选修课程，本课程教学内容是后续铁路供电专业领域研究和工程工作的基础。

本课程的教学任务是使学生掌握牵引供变电系统的特点及组成；电气主结线；相关电气设备；监控系统的结构、工作原理与运行状态；供电系统故障的理论分析和各种短路计算方法；供变电工程的设计计算方法等。

本课程的教学目标是使学生具有供变电工程运行状况及设计原理分析、新技术应用和发展趋势分析等多方面能力。

与铁路实践相结合，重点培养学生实际动手操作能力。

三、课程教学内容与基本要求（一）绪论（6课时）主要内容：电气化铁道的发展过程和趋势；电气化铁道的分类特点；电力机车简介；电力牵引供电系统构成；供变电装置的结构与作用；牵引变电所，分区亭，开闭所，自耦变压器站。

1. 基本要求（1）理解电气化铁道的分类和特点。

（2）掌握电力牵引供电系统构成和供变电装置的结构与作用。

（3）了解牵引供电技术的发展过程和趋势。

2. 学时分配课堂教学6学时，其中，牵引供电技术的发展过程和趋势（2学时）；电气化铁道的分类和特点（2学时）；电力牵引供电系统构成和供变电装置的结构与作用（2学时）。

（二）牵引变电所的电气主结线设计（4课时）主要内容：电气主结线的基本型式；牵引负荷侧的电气结线；常见牵引变电所的电气主结线设计。

1. 基本要求（1）掌握电气主结线的基本型式。

（2）了解牵引负荷的特点和牵引侧电气结线的特点。

（3）掌握牵引变电所电气主结线设计。

2. 学时分配课堂教学4学时，其中，电气主结线的基本型式（1学时）；牵引负荷侧的电气结线（2学时）；常见牵引变电所的电气主结线（1学时）。

牵引供电规程与规则一教学大纲课程名称：牵引供电规程与规则英文名称：The procedures and rules of traction power supply学时：64/12 学分：4开课学期：第四学期适用专业：电气化铁道供电课程类别：理论课课程性质：专业类必修课先修课程：电路；数字逻辑电路；模拟电子线路教材：《牵引供电规程与规则》贾海潮主编华中师范大学出版社一、课程目标本课程是铁道供电专业的一门主干专业课。
