《牵引供电规程与规则》试卷(B)答案(张耀武)

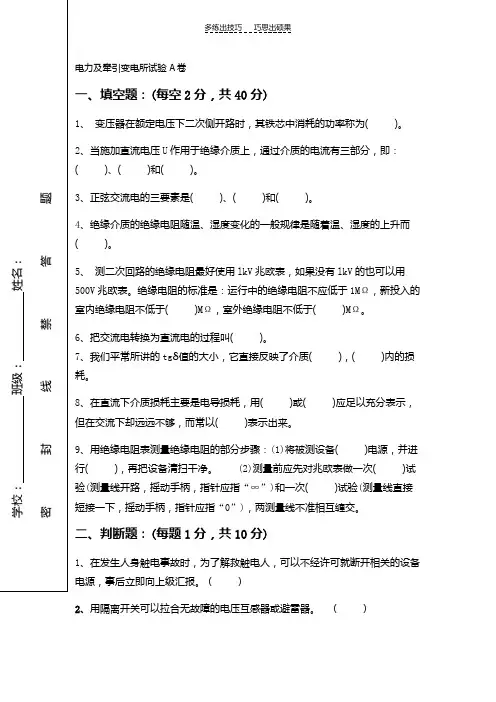

电力及牵引变电所试验 A卷一、填空题：(每空2分，共40分)1、变压器在额定电压下二次侧开路时，其铁芯中消耗的功率称为( )。

2、当施加直流电压U作用于绝缘介质上，通过介质的电流有三部分，即：( )、( )和( )。

3、正弦交流电的三要素是( )、( )和( )。

4、绝缘介质的绝缘电阻随温、湿度变化的一般规律是随着温、湿度的上升而( )。

5、测二次回路的绝缘电阻最好使用lkV兆欧表，如果没有lkV的也可以用500V兆欧表。

绝缘电阻的标准是：运行中的绝缘电阻不应低于1MΩ，新投入的室内绝缘电阻不低于( )MΩ，室外绝缘电阻不低于( )MΩ。

6、把交流电转换为直流电的过程叫( )。

7、我们平常所讲的tgδ值的大小，它直接反映了介质( )，( )内的损耗。

8、在直流下介质损耗主要是电导损耗，用( )或( )应足以充分表示，但在交流下却远远不够，而常以( )表示出来。

9、用绝缘电阻表测量绝缘电阻的部分步骤：(1)将被测设备( )电源，并进行( )，再把设备清扫干净。

(2)测量前应先对兆欧表做一次( )试验(测量线开路，摇动手柄，指针应指“∞”)和一次( )试验(测量线直接短接一下，摇动手柄，指针应指“0”)，两测量线不准相互缠交。

二、判断题：(每题1分，共10分)1、在发生人身触电事故时，为了解救触电人，可以不经许可就断开相关的设备电源，事后立即向上级汇报。

（）2、用隔离开关可以拉合无故障的电压互感器或避雷器。

（）3、断路器调试中，只要求行程达到要求，超行程可以不考虑。

（）4、变电所装设了并联电容器后，上一级线路输送的无功功率将减少。

（）5、电压互感器一次绕组和二次绕组都接成星形且中性点都接地时，二次绕组中性点接地称为工作接地。

（）6、无时限电流速断保护的保护范围是线路的70％。

（）7、电力网中性点经消弧线圈接地是用它来平衡接地故障电流中因线路对地电容产生的超前电流分量。

（）8、电力系统对继电保护的基本要求是：快速性、灵活性、可靠性和选择性。

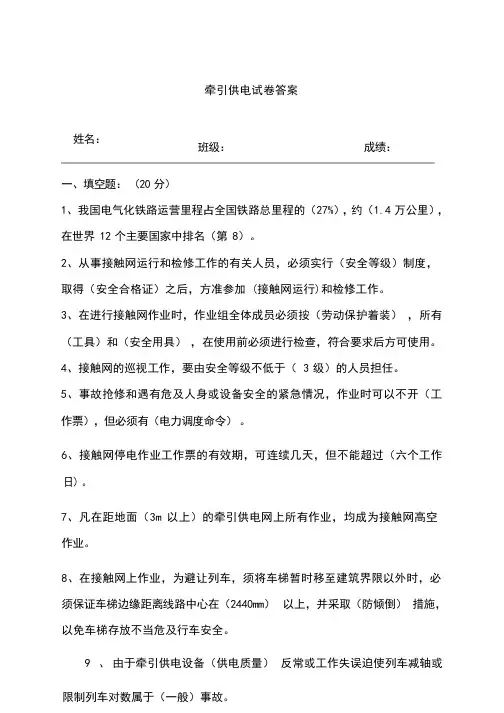

牵引供电试卷答案姓名：班级：成绩：一、填空题：（20 分）1、我国电气化铁路运营里程占全国铁路总里程的（27%），约（1.4 万公里），在世界 12 个主要国家中排名（第 8）。

2、从事接触网运行和检修工作的有关人员，必须实行（安全等级）制度，取得（安全合格证）之后，方准参加 (接触网运行)和检修工作。

3、在进行接触网作业时，作业组全体成员必须按（劳动保护着装），所有（工具）和（安全用具），在使用前必须进行检查，符合要求后方可使用。

4、接触网的巡视工作，要由安全等级不低于（ 3 级）的人员担任。

5、事故抢修和遇有危及人身或设备安全的紧急情况，作业时可以不开（工作票），但必须有（电力调度命令）。

6、接触网停电作业工作票的有效期，可连续几天，但不能超过（六个工作日）。

7、凡在距地面（3m 以上）的牵引供电网上所有作业，均成为接触网高空作业。

8、在接触网上作业，为避让列车，须将车梯暂时移至建筑界限以外时，必须保证车梯边缘距离线路中心在（2440mm）以上，并采取（防倾倒）措施，以免车梯存放不当危及行车安全。

9 、由于牵引供电设备（供电质量）反常或工作失误迫使列车减轴或限制列车对数属于（一般）事故。

10、在接触网上进行停电作业，必须从各方面（断开电源）。

并要有明显的（断路点）二、判断题：（10 分）1、接触网上的供电电压为直流 27.5kv。

（）2、所有的接触网设备，自第一次受电开始即认定为带电设备。

（）。

3、事故紧急处理时可以不签发工作票。

（）4、接地线的截面不应小于 16mm2 的多股软铜线。

（）5、对从事接触网运行及检修工作的有关现职人员，每年必须定期进行一次安全考试。

（）6、在进行接触网巡视时，工作人员不得攀登支柱。

（）7、接触网所有的电力调度命令，必须有批准编号和批准时间。

（）8、工作票签发人不能担任工作领导人，但可以担任作业组成员。

（）9、在接触网高空作业抛扔工具、材料时，工作人员必须戴好安全帽。

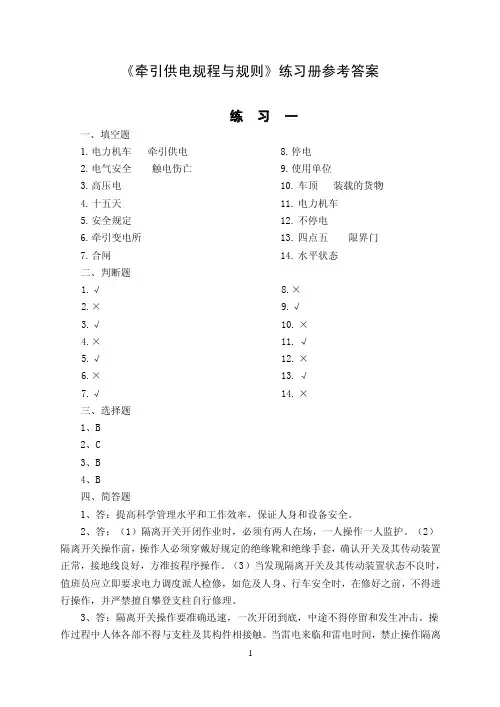

《牵引供电规程与规则》练习册参考答案练习一一、填空题1.电力机车牵引供电2.电气安全触电伤亡3.高压电4.十五天5.安全规定6.牵引变电所7.合闸8.停电9.使用单位10.车顶装载的货物11.电力机车12.不停电13.四点五限界门14.水平状态二、判断题1.√2.×3.√4.×5.√6.×7.√8.×9.√10.×11.√12.×13.√14.×三、选择题1、B2、C3、B4、B四、简答题1、答：提高科学管理水平和工作效率，保证人身和设备安全。

2、答：（1）隔离开关开闭作业时，必须有两人在场，一人操作一人监护。

（2）隔离开关操作前，操作人必须穿戴好规定的绝缘靴和绝缘手套，确认开关及其传动装置正常，接地线良好，方准按程序操作。

（3）当发现隔离开关及其传动装置状态不良时，值班员应立即要求电力调度派人检修，如危及人身、行车安全时，在修好之前，不得进行操作，并严禁擅自攀登支柱自行修理。

3、答：隔离开关操作要准确迅速，一次开闭到底，中途不得停留和发生冲击。

操作过程中人体各部不得与支柱及其构件相接触。

当雷电来临和雷电时间，禁止操作隔离开关。

4、答：（1）攀登到车顶上，或在车顶上进行任何作业；（2）开闭罐车和保温车的注口（盖），或在这些注口处进行任何工作；（3）使用胶皮软管冲刷机车车辆上部。

练习二一、填空题1.人身行车设备2.工频25kV3.带电4.安全等级5.2年6.命令编号批准时间7.检查8.停电作业9.带电作业10.远离作业11.发票人12.2人13.3m14.2名15.工作台上16.1人17.工作台上二、判断题1.√2.×3.√4.×5.√6.×7.√8.×9.√10.×三、选择题1、B2、C3、B4、D5、A6、C7、D8、B四、简答题1、答：接触网的检修工作分为三种。

（1）停电作业——在接触网停电设备上进行的作业。

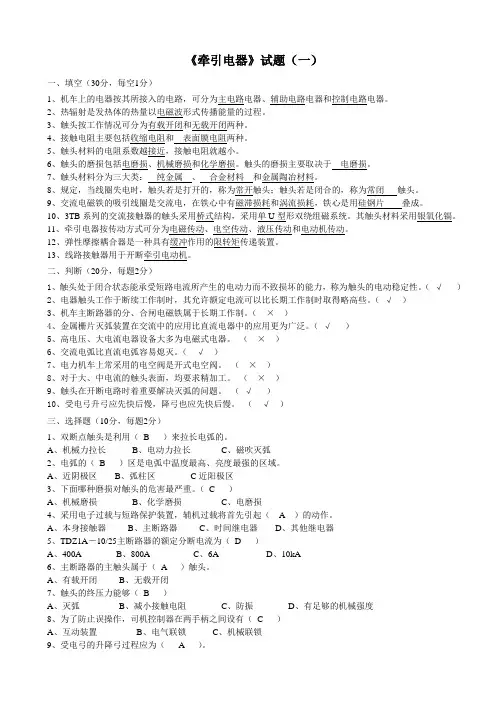

《牵引电器》试题（一）一、填空（30分，每空1分）1、机车上的电器按其所接入的电路，可分为主电路电器、辅助电路电器和控制电路电器。

2、热辐射是发热体的热量以电磁波形式传播能量的过程。

3、触头按工作情况可分为有载开闭和无载开闭两种。

4、接触电阻主要包括收缩电阻和表面膜电阻两种。

5、触头材料的电阻系数越接近，接触电阻就越小。

6、触头的磨损包括电磨损、机械磨损和化学磨损。

触头的磨损主要取决于电磨损。

7、触头材料分为三大类：纯金属、合金材料和金属陶冶材料。

8、规定，当线圈失电时，触头若是打开的，称为常开触头；触头若是闭合的，称为常闭触头。

9、交流电磁铁的吸引线圈是交流电，在铁心中有磁滞损耗和涡流损耗，铁心是用硅钢片叠成。

10、3TB系列的交流接触器的触头采用桥式结构，采用单U型形双绕组磁系统。

其触头材料采用银氧化镉。

11、牵引电器按传动方式可分为电磁传动、电空传动、液压传动和电动机传动。

12、弹性摩擦耦合器是一种具有缓冲作用的限转矩传递装置。

13、线路接触器用于开断牵引电动机。

二、判断（20分，每题2分）1、触头处于闭合状态能承受短路电流所产生的电动力而不致损坏的能力，称为触头的电动稳定性。

（√ ）2、电器触头工作于断续工作制时，其允许额定电流可以比长期工作制时取得略高些。

（√ ）3、机车主断路器的分、合闸电磁铁属于长期工作制。

（× ）4、金属栅片灭弧装置在交流中的应用比直流电器中的应用更为广泛。

（√ ）5、高电压、大电流电器设备大多为电磁式电器。

（× ）6、交流电弧比直流电弧容易熄灭。

（√ ）7、电力机车上常采用的电空阀是开式电空阀。

（× ）8、对于大、中电流的触头表面，均要求精加工。

（× ）9、触头在开断电路时着重要解决灭弧的问题。

（√ ）10、受电弓升弓应先快后慢，降弓也应先快后慢。

（√ ）三、选择题（10分，每题2分）1、双断点触头是利用（B ）来拉长电弧的。

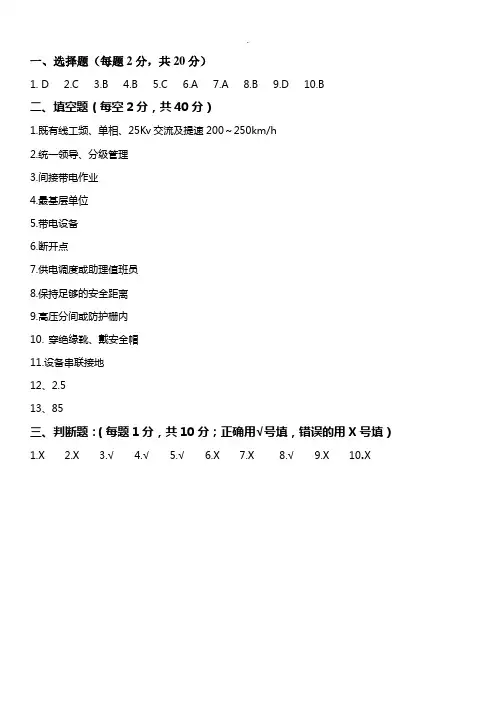

一、选择题（每题2分，共20分）1. D2.C3.B4.B5.C6.A7.A8.B9.D 10.B二、填空题（每空2分，共40分）1.既有线工频、单相、25Kv交流及提速200～250km/h2.统一领导、分级管理3.间接带电作业4.最基层单位5.带电设备6.断开点7.供电调度或助理值班员8.保持足够的安全距离9.高压分间或防护栅内10.穿绝缘靴、戴安全帽11.设备串联接地12、2.513、85三、判断题：（每题1分，共10分；正确用√号填，错误的用X号填）1.X2.X3.√4.√5.√6.X7.X8.√9.X 10.X四、简答题（每题6分，共30分。

）1、变电值班员在办理工作票时要做哪些工作？答：（1）复查工作票中必须采取的安全措施符合规定要求；（2）经复查无误后，向供电调申请停电或撤除重合闸；（3）按照有关规定和工作票的要求作好安全措施办理准许作业手续。

2、变压器并联运行的条件有哪些？答：（1）接线组别相同；（2）电压比相同；（3）短路电压相同。

3、牵引变电所要按规定的班制昼夜值班；值班人员在值班期间要做好哪些工作？答：（1）掌握设备现状，监视设备运行；（2）按规定进行倒闸作业，做好作业地点的安全措施，办理准许及结束作业的手续，并参加有关的验收工作；（3）及时、正确地填写值班日志和有关记录；（4）及时发现和准确、迅速处理故障，并将处理情况报告供电调度及有关部门；（5）保持所内整洁，禁止无关人员进入控制室和设备区。

4、值班人员应按规定对变电设备进行巡视检查，各种巡视的一般项目和要求是什么？答：（1）绝缘体应清洁、无破损和裂纹、无放电痕迹及现象，瓷釉剥落面积不得超过300 平方毫米；（2）电气连接部分（引线、二次接线）应连接牢固，接触良好，无过热、断股和散股、过紧或过松；（3）设备音响正常，无异味；（4）充油设备的油标、油阀、油位、油温、油色应正常，充油、充胶、充气设备应无渗漏、喷油现象。

充气设备气压和气体状态应正常；（5）设备安装牢固，无倾斜，外壳无严重锈蚀，接地良好，基础、支架应无严重破损和剥落。

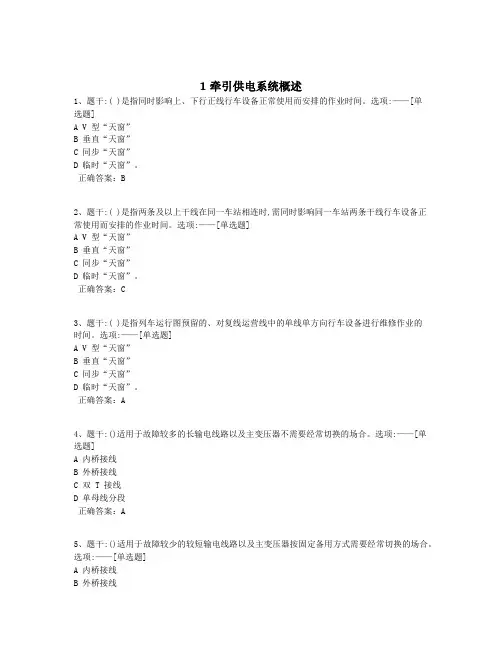

1牵引供电系统概述1、题干:( )是指同时影响上、下行正线行车设备正常使用而安排的作业时间。

选项:——[单选题]A V 型“天窗”B 垂直“天窗”C 同步“天窗”D 临时“天窗”。

正确答案：B2、题干:( )是指两条及以上干线在同一车站相连时,需同时影响同一车站两条干线行车设备正常使用而安排的作业时间。

选项:——[单选题]A V 型“天窗”B 垂直“天窗”C 同步“天窗”D 临时“天窗”。

正确答案：C3、题干:( )是指列车运行图预留的、对复线运营线中的单线单方向行车设备进行维修作业的时间。

选项:——[单选题]A V 型“天窗”B 垂直“天窗”C 同步“天窗”D 临时“天窗”。

正确答案：A4、题干:()适用于故障较多的长输电线路以及主变压器不需要经常切换的场合。

选项:——[单选题]A 内桥接线B 外桥接线C 双 T 接线D 单母线分段正确答案：A5、题干:()适用于故障较少的较短输电线路以及主变压器按固定备用方式需要经常切换的场合。

选项:——[单选题]A 内桥接线B 外桥接线D 单母线分段正确答案：B6、题干:牵引网当量阻抗 Z 为()。

选项:——[单选题]A A、R+XcosφB B、Rsinφ+XC C、Rcosφ+XsinφD D、Rsinφ+Xcosφ正确答案：C7、题干:AT 供电方式牵引变压器二次侧额定电压为()。

选项:——[单选题]A 27.5kVB 55kVC 20kVD 35kV正确答案：B8、题干:我国牵引变电所采用()。

选项:——[单选题]A 自动备用方式B 移动备用方式C 固定备用方式D 手动备用方式正确答案：C9、题干:国家规定:电气化铁道牵引负荷在牵引变电所牵引变压器高压侧的月平均功率因数应达到()以上。

选项:——[单选题]A 0.9B 0.85C 0.8D 0.95正确答案：A10、题干:牵引变电所()就是各相邻牵引变电所进线侧分别接入电力系统的不同相。

选项:——[单选题]A 越区供电B 同相供电C 换相联结正确答案：C11、题干:()把电力系统三相电压变成对称两相电压。

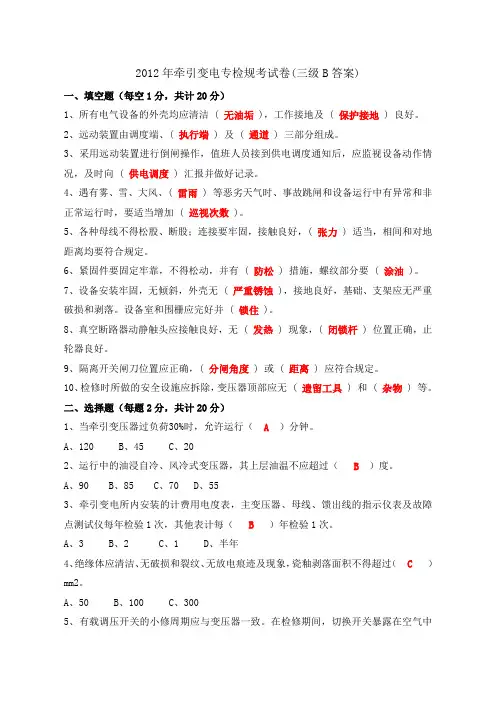

2012年牵引变电专检规考试卷(三级B答案)一、填空题（每空1分，共计20分）1、所有电气设备的外壳均应清洁 ( 无油垢 )，工作接地及 ( 保护接地 ) 良好。

2、远动装置由调度端、( 执行端 ) 及 ( 通道 ) 三部分组成。

3、采用远动装置进行倒闸操作，值班人员接到供电调度通知后，应监视设备动作情况，及时向 ( 供电调度 ) 汇报并做好记录。

4、遇有雾、雪、大风、( 雷雨 ) 等恶劣天气时、事故跳闸和设备运行中有异常和非正常运行时，要适当增加 ( 巡视次数 )。

5、各种母线不得松股、断股；连接要牢固，接触良好，( 张力 ) 适当，相间和对地距离均要符合规定。

6、紧固件要固定牢靠，不得松动，并有 ( 防松 ) 措施，螺纹部分要 ( 涂油 )。

7、设备安装牢固，无倾斜，外壳无 ( 严重锈蚀 )，接地良好，基础、支架应无严重破损和剥落。

设备室和围栅应完好并 ( 锁住 )。

8、真空断路器动静触头应接触良好，无 ( 发热 ) 现象，( 闭锁杆 ) 位置正确，止轮器良好。

9、隔离开关闸刀位置应正确，( 分闸角度 ) 或 ( 距离 ) 应符合规定。

10、检修时所做的安全设施应拆除，变压器顶部应无 ( 遗留工具 ) 和 ( 杂物 ) 等。

二、选择题（每题2分，共计20分）1、当牵引变压器过负荷30%时，允许运行（ A）分钟。

A、120B、45C、202、运行中的油浸自冷、风冷式变压器，其上层油温不应超过（B）度。

A、90B、85C、70D、553、牵引变电所内安装的计费用电度表，主变压器、母线、馈出线的指示仪表及故障点测试仪每年检验1次，其他表计每（B）年检验1次。

A、3B、2C、1D、半年4、绝缘体应清洁、无破损和裂纹、无放电痕迹及现象，瓷釉剥落面积不得超过（C）mm2。

A、50B、100C、3005、有载调压开关的小修周期应与变压器一致。

在检修期间，切换开关暴露在空气中的时间不得超过（B）小时，否则应按厂家有关规定干燥处理。

牵引变电所安全检修工作规程试题库（附答案）一、判断题（每题2分，共20题，满分40分）1. 检修工作开始前，应召开现场班会，由工作负责人对全体作业人员进行安全讲话，明确安全措施和注意事项。

（）2. 检修工作票应由工作负责人或者工作许可人填写，一式两份，由工作负责人和工作许可人分别保存。

（）3. 工作票的有效期以批准的检修时间为限，检修时间超过24小时的，应重新办理工作票。

（）4. 工作负责人在工作期间，应始终坚守岗位，对工作班人员的作业安全进行监护。

（）5. 工作许可人应具备相应的资质，对工作票所列安全措施进行审查，确保安全措施正确完备。

（）6. 工作许可人应对工作负责人进行安全交代，明确工作内容、安全措施和注意事项。

（）7. 工作期间，工作负责人和工作许可人应保持通信畅通，随时掌握工作进展和安全情况。

（）8. 工作间断时，应采取措施确保设备安全，防止事故发生。

（）9. 工作终结后，工作负责人应向工作许可人报告工作完成情况，由工作许可人进行验收。

（）10. 工作许可人应在工作票上签字，对工作票所列安全措施的实施情况进行确认。

（）11. 检修作业人员应熟悉设备结构、工作原理和操作方法，具备相应的操作技能。

（）12. 检修作业人员应严格遵守安全规程，执行工作票所列安全措施。

（）13. 检修作业人员应正确使用安全工器具，不得擅自使用不符合安全规定的工器具。

（）14. 检修作业人员应穿戴符合安全要求的个人防护装备，如安全帽、防护眼镜、防护手套等。

（）15. 进行高空作业时，应采取防坠落措施，如使用安全带、搭建脚手架等。

（）16. 进行电气作业时，应确保设备停电，采取防触电措施，如使用绝缘棒、绝缘手套等。

（）17. 进行机械设备检修时，应关闭设备电源，切断设备动力源，确保设备安全。

（）18. 进行化学物品操作时，应佩戴防护口罩、防护眼镜等，防止化学中毒。

（）19. 发生事故时，应立即启动应急预案，采取措施保护现场，并及时报告。

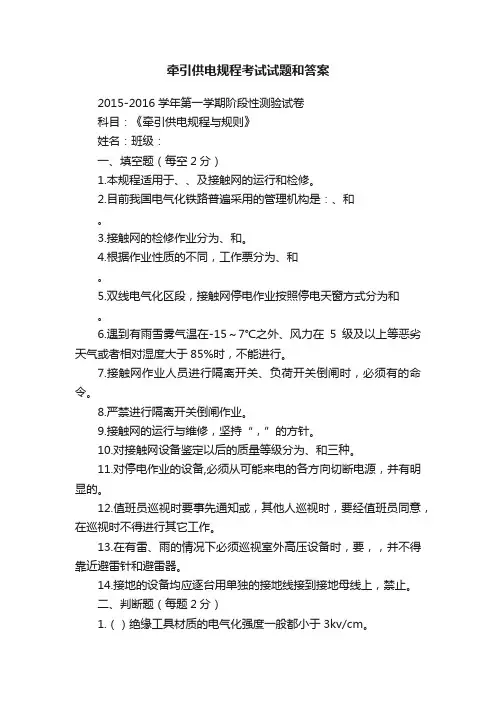

牵引供电规程考试试题和答案2015-2016学年第一学期阶段性测验试卷科目：《牵引供电规程与规则》姓名：班级：一、填空题（每空2分）1.本规程适用于、、及接触网的运行和检修。

2.目前我国电气化铁路普遍采用的管理机构是：、和。

3.接触网的检修作业分为、和。

4.根据作业性质的不同，工作票分为、和。

5.双线电气化区段，接触网停电作业按照停电天窗方式分为和。

6.遇到有雨雪雾气温在-15～7℃之外、风力在5级及以上等恶劣天气或者相对湿度大于85%时，不能进行。

7.接触网作业人员进行隔离开关、负荷开关倒闸时，必须有的命令。

8.严禁进行隔离开关倒闸作业。

9.接触网的运行与维修，坚持“，”的方针。

10.对接触网设备鉴定以后的质量等级分为、和三种。

11.对停电作业的设备,必须从可能来电的各方向切断电源，并有明显的。

12.值班员巡视时要事先通知或，其他人巡视时，要经值班员同意，在巡视时不得进行其它工作。

13.在有雷、雨的情况下必须巡视室外高压设备时，要，，并不得靠近避雷针和避雷器。

14.接地的设备均应逐台用单独的接地线接到接地母线上，禁止。

二、判断题（每题2分）1.（）绝缘工具材质的电气化强度一般都小于3kv/cm。

2.（）凡是距离地面3m以上处所进行的作业均称为高空作业。

3.（）接触网的巡视检查应由安全等级大于或等于三级的人员进行。

4.（）接触网的整体大修周期一般为10～15年。

5.（）凡是可以在“天窗”时间以外进行的作业，各单位也可以占用“天窗”时间进行作业。

6.（）绝缘部件的清理周期中绝缘子为6～12个月，分段、分相绝缘器为3～6个月。

三、简答题（每题6分）1.断开、闭合主闸刀和接地闸刀隔离开关的顺序是什么？2.行车防护人员必须做到那些必要工作？3.冷滑实验的程序是什么？4.接触网的检测包括哪两部分？5.高空作业时要注意哪些事项？一、填空题1.本规程适用于既有线工频、单相、25Kv交流及提速200～250km/h 接触网的运行和检修。

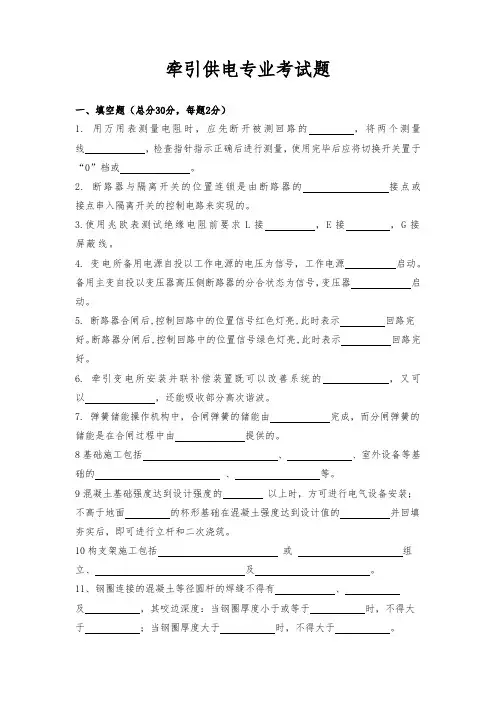

牵引供电专业考试题一、填空题（总分30分，每题2分）1. 用万用表测量电阻时，应先断开被测回路的，将两个测量线，检查指针指示正确后进行测量，使用完毕后应将切换开关置于“0”档或。

2. 断路器与隔离开关的位置连锁是由断路器的接点或接点串入隔离开关的控制电路来实现的。

3.使用兆欧表测试绝缘电阻前要求L接，E接，G接屏蔽线。

4. 变电所备用电源自投以工作电源的电压为信号，工作电源启动。

备用主变自投以变压器高压侧断路器的分合状态为信号，变压器启动。

5. 断路器合闸后,控制回路中的位置信号红色灯亮,此时表示回路完好。

断路器分闸后,控制回路中的位置信号绿色灯亮,此时表示回路完好。

6. 牵引变电所安装并联补偿装置既可以改善系统的，又可以，还能吸收部分高次谐波。

7. 弹簧储能操作机构中，合闸弹簧的储能由完成，而分闸弹簧的储能是在合闸过程中由提供的。

8基础施工包括、、室外设备等基础的、等。

9混凝土基础强度达到设计强度的以上时，方可进行电气设备安装；不高于地面的杯形基础在混凝土强度达到设计值的并回填夯实后，即可进行立杆和二次浇筑。

10构支架施工包括或组立、及。

11、钢圈连接的混凝土等径圆杆的焊缝不得有、及，其咬边深度：当钢圈厚度小于或等于时，不得大于；当钢圈厚度大于时，不得大于。

12接地网沟深度不宜小于，人行过道处不应小于。

在已经安装电气装置的区域补充开挖接地网沟，不宜采用和。

地中水平接地体与建筑物的距离不宜小于。

13、室内外接地干线沿墙壁水平敷设时，距离地面高度宜为，与室外网状接地装置不少于可靠连接。

在进行检修时需临时接地的位置，均应引入，并应设有不少于临时接地线连接端子。

14、隔离开关及负荷开关应按下列要求安装与调整：110KV及以下相间距误差不应大于，220KV及以上相间距离误差不应大于。

相间连杆应在。

15、系统功能试验主要项目包括牵引变电所、、、、。

二、选择题（总分20分，每题2分）1.我国的交流电气化铁路的牵引网一般均采用（）供电方式。

牵引供电专业考试题（一套）一、填空题：（每题2分，共计20分）；1、工程采用设备和材料，施工单位和监理单位应按本标准的规定进行检验，（不合格）的不得用于工程施工。

2、高速铁路电力牵引供电工程施工质量验收使用的计量仪表、工器具应检定合格，并在（有效期）内。

3、避雷器安装前，经（绝缘试验检测）合格，且与出厂试验报告没有明显变化。

4、自耦变压器采用绝缘安装时，其外壳对地绝缘电阻不应小于（1）MΩ。

5、接地干线至少应在不同的两点与接地网相连接，每一设备的工作接地和保护接地应（单独）与接地干线或接地网可靠连接。

6、使用兆欧表测量绝缘电阻前后，必须将被测设备（对地放电）。

7、室内母线涂相色漆水后有利于(识别相位 )和散热。

8、控制电缆采用屏蔽电缆时，其屏蔽层一端应接地；如不采用屏蔽电缆，则其备用芯线应有（一芯）接地。

9、起吊工作物，试吊离地面（ 0.5 ）米，经过检查确认稳妥，方可起吊。

10、在混凝土施工前，应根据设计强度等级进行（混凝土配合比）试验，并取得配合比试验报告。

二、单选题（每题2分，共计20分）：1、施工前施工单位应对批准的施工图进行（C ），确保无误后方准施工。

A、图纸会审B、图纸查看C、现场核对D、现场测量2、电流互感器在运行中必须使( A )。

A、铁芯及二次线圈牢固接地B、铁芯两点接地C、二次线圈不接地 D 二次线圈两点接地3、接地体电焊搭接长度：扁钢为其宽度的（ C ）倍（至少焊接三个楞边）；圆钢为其直径的6倍（为两侧焊接）。

A、1B、1、5C、2D、2、54、用万用表测量某回路的电压时,如果不清楚其范围,下面正确的测量方法是（ D ）。

A、先选用电压档大的测量档位，读数小时改用大的测量档位B、先选用电压档小的测量档位，读数小时改用小的测量档位C、先选用电压档小的测量档位，读数小时改用大的测量档位D、先选用电压档大的测量档位，读数小时改用小的测量档位5、使用钳形电流表测量电流，可选择( D )，然后再根据读数逐次切换。

牵引供电系统 B 答案一、单项选择题（每题2分，共20分）1．一个完整的电力系统由分布各地的不同类型的（ B ）组成，该系统起着电能的生产、 输送、分配和消费的作用。

A 发电厂、升压和降压变电所、输电线路B 发电厂、升压和降压变电所、输电线路和电力用户C 发电厂、升压和降压变电所、电力用户D 发电厂、输电线路和电力用户2．我国电气化铁道牵引变电所供电电压的等级为（ B ）。

A 500V 或330KVB 110kV 或220KVC 330kV 或220KVD 110kV 或35KV 3．电气化铁道供电系统是由（ A ）组成。

A 一次供电系统和牵引供电系统B 牵引供电系统和牵引变电所C 一次供电系统和接触网D 牵引供电系统和馈电线4．低频单相交流制接触网采用的额定电压有（ C ）A 11-13kV 和3.7kVB 11-13kV 和55kVC 11-13kV 和25kVD 3.7kV 和55Kv5．为确保电力机车牵引列车正常运行，应适当选择牵引变电所主变压器分接开关的运行位，使牵引侧母线空载电压保持（ A ）。

A 直接供电方式: 28kV-29kV 之间；AT 供电方式:56kV-58kV 之间B 直接供电方式: 20kV-29kV 之间；AT 供电方式:56kV-58kV 之间C 直接供电方式: 19kV-29kV 之间；AT 供电方式:56kV-58kV 之间D 直接供电方式: 19kV-27.5kV 之间；AT 供电方式:38kV-55kV 之间6．有加强导线的单链形悬挂的牵引网比简单悬挂相比多了（ A ）。

A 加强导线和承力索B 接触网C 承力索D 加强导线7．根据国家标准《铁道干线电力牵引交流电压标准》的规定，自耦变压器供电方式铁道干线电力牵引变电所牵引侧母线上的额定电压为（ A ）kV 。

A 55B 50C 25D 588．牵引网的电压降落等于牵引变电所牵引侧母线电压与电力机车受电弓上电压的（ B ）。

密 封 线 内 不 要 答 题 密 封 线 内 不 要 答 题专业＿＿＿＿＿班级＿＿＿＿＿学号＿＿＿＿＿序号＿＿姓名＿＿＿＿＿＿＿《牵引供配电技术》试卷XXXX ～XXXX 学年 第 X 学期一、 填空题（每空1分，共20分）1.牵引供电系统主要由 和 组成。

＊2.额定电压是指100V 以下的电压，属于，额定电压在1000KV 及以上的电压，称为 。

3.在配电所中，直接用来 电能，改变电能电压和 电能以及相关的所有设备，称为 。

4.对一次设备进行 、 、 和指示的设备，称为 。

5.电流互感器一次绕组匝数 ，绕组截面 ，直接 主电路。

6.避雷器常用的类型主要有 、 、 等。

7.电压互感器一次绕组匝数 ，绕组截面 ，直接 主电路。

二、判断题(每小题1分，共10分）1.采用变压器油作为灭弧介质的断路器称为油断路器。

（ ）2.断路器、隔离开关、负荷开关都属于开关电器。

（ ）3.为限制雷电过电压波需要装设避雷针。

（ ）4.保护中性线也叫“零线”或“地线”。

（ ）5.高压断路器具有专门的灭弧装置。

（ ）6.高压负荷开关和熔断器并联配合使用，相当于断路器。

（ ）7.中性线不接地称为大电流接地系统。

（ ）8.变电所中的控制电缆在使用前必须做耐压试验。

（ ） 9.中性点不接地三项系统中正常工作时中性点的电位为零。

（ ） ＊10.应用隔离开关进行倒闸作业时，一定要注意隔离开关在如何情况下，均不得带负载操作。

（ ）三、选择题（每题1分，共10分） 1.电流互感器的文字符号（ ） B.VT C.AV D.VA2.电压互感器的一次线圈（ ）在一次主电路中。

A.串联 B 并联 C.对接 D.混合3.中性点接地称为（ ）A.工作接地B.保护接地C.直接接地D.间接接地 4.系统中N 线与PE 线合为PE 线，称为（ ）。

密封线 内不要 答题密封线内不 要答题 专业＿＿＿＿＿班级＿＿＿＿＿学号＿＿＿＿＿序号＿＿姓名＿＿＿＿＿＿＿A.TT 系统B.IT 系统C.TN-C 系统D.TN-S-C 系统 5.隔离开关型号表示的首字母是（ ) A.D B.R C.G D.B 6.我国电气化铁路采用的交流电频率是（ ） A.35Hz B.30Hz C.25Hz D.50Hz 7.自耦变压器供电方式也称为（ ）供电方式。

《牵引电器》试题（一）一、填空（30分，每空1分）1、机车上的电器按其所接入的电路，可分为主电路电器、辅助电路电器和控制电路电器。

2、热辐射是发热体的热量以电磁波形式传播能量的过程。

3、触头按工作情况可分为有载开闭和无载开闭两种。

4、接触电阻主要包括收缩电阻和表面膜电阻两种。

5、触头材料的电阻系数越接近，接触电阻就越小。

6、触头的磨损包括电磨损、机械磨损和化学磨损。

触头的磨损主要取决于电磨损。

7、触头材料分为三大类：纯金属、合金材料和金属陶冶材料。

8、规定，当线圈失电时，触头若是打开的，称为常开触头；触头若是闭合的，称为常闭触头。

9、交流电磁铁的吸引线圈是交流电，在铁心中有磁滞损耗和涡流损耗，铁心是用硅钢片叠成。

10、3TB系列的交流接触器的触头采用桥式结构，采用单U型形双绕组磁系统。

其触头材料采用银氧化镉。

11、牵引电器按传动方式可分为电磁传动、电空传动、液压传动和电动机传动。

12、弹性摩擦耦合器是一种具有缓冲作用的限转矩传递装置。

13、线路接触器用于开断牵引电动机。

二、判断（20分，每题2分）1、触头处于闭合状态能承受短路电流所产生的电动力而不致损坏的能力，称为触头的电动稳定性。

（√ ）2、电器触头工作于断续工作制时，其允许额定电流可以比长期工作制时取得略高些。

（√ ）3、机车主断路器的分、合闸电磁铁属于长期工作制。

（× ）4、金属栅片灭弧装置在交流中的应用比直流电器中的应用更为广泛。

（√ ）5、高电压、大电流电器设备大多为电磁式电器。

（× ）6、交流电弧比直流电弧容易熄灭。

（√ ）7、电力机车上常采用的电空阀是开式电空阀。

（× ）8、对于大、中电流的触头表面，均要求精加工。

（× ）9、触头在开断电路时着重要解决灭弧的问题。

（√ ）10、受电弓升弓应先快后慢，降弓也应先快后慢。

（√ ）三、选择题（10分，每题2分）1、双断点触头是利用（B ）来拉长电弧的。

唐山劳动高级技工学校2010/2011学年度第一学期期末考试综合技术系铁路电源班牵引供电规程与规则试卷班级.......... 姓名 ................ 分数.........一、填空题：（每小题2分，共20分）1、对停电作业的设备，必须从可能来电的各方向切断屯源，并有明显的（断开点）O2、在牵引变电所内搬动样子、长大工具、材料、部件时，要时刻注意与带电部分（保持足够的安全距离）。

3、停电的甚至是事故停电的电气设备，在断开有关电源的断路器和隔离开关并按规定做好安全措施前，任何人不得进入（高压分间或防护栅内），且不得触及该设备。

4、值班员巡视时要事先通知（供电调度或助理值班员），其他人巡视时，要经值班员同意，在巡视时不得进行其它工作。

5、在有雷、雨的情况下必须巡视室外高压设备时，要（穿绝缘靴、戴安全帽），并不得靠近避雷针和避雷器。

6、远动装置是保证行车安全的重要设备，由（调度端）、执行端及通道三部分组成。

7、远动系统正常运行时，各远动执行端内所有“远动一一当地”转换开关置于（远动）位。

8、接地的设备均应逐台用单独的接地线接到接地母线上，禁止（设备串联接地）。

9、二次电流回路的导线截面不得小于（2.5）平方毫米10、真空断路器小修标准屮对真空灭弧室进行工频耐压试验：工频（85）kV, 1分钟无闪络，无击穿。

二、判断题：（每题1分，共10分；正确用丿号填，错误的用X号填）1、牵引变电安全等级二级的工作人员，可以进行带电作业。

（X ）2、电气设备的检修作业分三种。

（X ）3、运行中的油浸自冷、风冷式变压器，其上层油浸不应超过85°Co（ V ）4、“V”停作业前，须撤除邻线的重合闸，送电成功后，方可投入重合闸装置。

（J ）5、需要供电调度下令进行倒闸作业的断路器和隔离开关，遇有危及人身安全的紧急情况，值班人员可先行断开有关的断路器和隔离开关再报告供电调度。

（V ）6、所有电气设备预防性试验周期，除特别规定者外均为2年1次。

电力牵引供电系统习题库及答案一、名词解释电力系统：电能的生产、输送、分配和使用组成了一个系统，称为电力系统，主要由发电厂、电力网、电能用户组成。

电力网：电力网由各种电压等级的输、配电线路和变（配）电站（所）组成。

担负着将发电厂和电能用户连接起来组成系统的任务。

主接线图：表明一次电气设备相互连接关系和工作原理的电气接线图，称为主接线图。

系统功率穿越：是指该变电所的汇流母线上有其他变电所的负荷电流通过。

倒闸操作：当电气设备由一种状态转换到另一种状态或改变系统的运行方式时，需要进行一系列的操作，这种操作叫做电气设备的倒闸操作。

远动控制：又称为遥控，即在远离变电所的调度端对变电所（执行端）的电气设备进行控制。

距离控制：也称为屏控方式，即在主控制室内对变电所的一次电气设备集中进行控制，监测仪表和开关位置信号、中央信号以及继电保护装置等也都配置在主控室的屏台上，便于监视和管理。

杂散电流：是指直流牵引供电系统中以走行轨作负极回流导体的供电网络，在实际运行中，有少量电流不沿回流轨回到牵引变电所的负极，而是沿着大地回到牵引变电所或根本不回到牵引变电所，流向大地的低电位处，形成杂散电流，也称迷流。

过电压：过电压是指对电气设备绝缘有危险的突然升高的电压。

接地：电气设备的某部分与大地之间做良好的连接，称为接地。

工作接地：是保证电力系统和电力设备达到正常工作要求而进行的一种接地。

保护接地：是为了保障人身安全，防止间接触电而将设备外露可能导电的部分接地。

轨回流和地回流：由电力机车所在位置起，牵引负荷电流大部分经钢轨流回牵引变电所，简称轨回流。

小部分由钢轨入地，经大地流回牵引变电所，简称地回流。

二、填空1、电力牵引按其牵引网供电电流制式不同，分为工频单相交流制、低频单相交流制和直流制。

我国电气化铁路采用工频单相交流制电力牵引，直流制电力牵引仅用于城市轨道交通运输系统和工矿运输系统。

2、按电压高低，配电网又分高压配电网（35－110kV）、中压配电网（6－10kV）和低压配电网（220／380V）。

牵引变电所安全检修工作规程试题库一、填空:1.接触网最高工作电压为(27.5KV),瞬时最大值为(29KV).2.接触网最低工作电压为(20.0KV),非正常情况下,不得低于(19KV).3.牵引变电所具备(双)电源,双(回路)受电.4.牵引变压器采用(固定)备用方式,并具备(自动)切投条件.5.牵引网的平均功率因数不低于(0.9).6.(雷电)时禁止在(室外)设备以及与其有电气连接的室内设备上作业.7.高空作业人员要糸好(安全带),戴好(安全帽).8.在牵引变电所内搬动梯子、长大工具、材料部件时,要时刻注意与(带电) 部分保持(足够)的安全距离.9.牵引变电所发生高压对地接地故障时,在切断电源前,任何人与接地点的距离:室内不得小于(4米);室外不得小于(8米).10. 值班员巡视设备时,要事先通知(供电调度或助理值班员).11.1人单独巡视时, 禁止(移开、越过高压)设备的防护栅或进入高压分间.12.在有雷、雨的情况下必须巡视室外高压设备时,要(穿绝缘靴)、戴安全帽,并不得靠近(避雷针)和(避雷器).13.隔离开关的倒闸操作要(迅速)准确,中途不得(停留)和发生(冲击).14. 禁止任何人在(高压)分间或(防护栅)内单独停留和作业.15. 对于停电作业的设备,必须从可能来电的各个方向(切断电源),并有明显的(断开点) .16.隔离开关和断路器断开后,及时(断开)其操作(电源).17.在有防护栅时,停电作业人员距带电部分的最小距离27.5KV为(600)mm.110KV为(1000)mm.18. 在室外设备上作业时,在作业地点附近,带电设备与停电设备要有(明显的区别) 标志.19.在一个电气连接部分内,同时只允许(一个)作业组且在(一项)设备上进行高压试验.20.使用兆欧表测量绝缘电阻前后,必须将(被测设备)对地放电.21. 使用兆欧表测量绝缘电阻前,必须将被测设备从(各方面)断开电源.22.绝缘体应(清洁)、无破损和(裂纹)、无(放电)痕迹及现象,瓷釉剥落面积不得超过(300平方毫米).23.每(半)年测量一次蓄电池的缘电阻,电压为220V时不小于(0.2兆欧)24.避雷针的小修周期为每年(雷雨季节前).25.油断路器小修后应进行(1-2)次电动分合闸试验;大修后应进行(5)次分合闸试验.26.二次回路采用铜芯线时,电流回路中的导线截面积不得小于(2.5平方毫米),导线的绝缘应满足(500)V工作电压的要求.27. 直流操作母线电压波动不应超过额定值的(正负5%).28. 运行中的蓄电池,应经常处于(浮允电)状态,并定期进行(核对性)允放电.29.测量配电盘二次回路的绝缘电阻用(500V或1000V)V兆欧表,其绝缘电阻值不小于(1兆欧).30.运行中牵引变压器油的绝缘试验值不低于(35KV).31.运行中110KV及以下油断路器的油绝缘试验值不低于(30KV).32.在进行电气设备的高压试验时,在作业地点的周围要设(围栅),(围栅)上悬挂“(止步,高压危险!)”标志牌.三、.问答题:1.牵引电所中的哪些设备,其倒闸作业及投撤,均需要有电调命令方可操作?答:自用变压器、额定电压为27.5KV及以上的设备其倒闸作业及撤除或投入自动装置和继电保护及远动装置(事故除外).2.牵引变电所电气设备发生火灾时,应采取什么措施?答: 要立即将该设备的电源切断,然后按规定采取有效措施灭火.3.在作业中使用梯子有何要求和规定?答:(1).要结实、轻便、稳固,按规定进行试验(1765N/5min).(2).梯子各部分与带电部分之间保持足够的安全距离,且有人扶梯.(3).登梯前作业人员要先检查梯子是否牢靠,梯脚要放稳固,严防滑移.(4).梯子只能有一个人作业,使用人字梯时,必须有限制开度的拉链.4. 工作领导人在什么情况下不参加检修作业;在什么情况下可以参加作业?答:(1).在带电作业和远离带电部分作业时,不参加作业;(2) .当全所停电以及部分设备停电,且距带电部分较远或有可靠的防护措施;作业组成员不致触及带电部分时.5.在作业时,当工作领导人监护不到时,可设监护人,由谁指定监护人,对于监护人的安全等级在停电作业和带电作业时,均不得低于几级?答: 由工作领导人指定;停电作业时不低于三级;带电作业时不低于四级.6.对于停电作业的设备,从技术措施上有何规定?答:(1).必须从可能来电的各个方向切断电源,并有明显的断开点;(2).断路器和隔离开关断开后,及时断开其操作电源.7.在室内设备上作业时,以下标示牌应挂在什么地方?答: (1)."有人工作": 在检修的设备上和作业地点.(2)."止步,高压危险":挂在与作业地点相邻的分间栅栏上及禁止作业人员通行的过道或必要的处所.8.哪些作业为远离带电部分的作业?答:(1).清扫外壳、更换整修附件、更换硅胶、整修基础等.(2).补油、取油样;(3).能保证人身安全和设备安全运行的简单作业.9.进行远离带电部分作业时,应遵守哪些规定?答:(1).作业人员在任何情况下与带电部分之间必须保持规定的安全距离.(2).作业人员和监护人员的安全等级不低于二级.(3).在高压设备外壳上作业时,作业前要先检查设备的接地必须完好.10.在向蓄电池中注电解液或调配电解液时,应遵守哪些规定?答:(1).要戴防护眼镜.(2) .当稀释酸液(或碱液)时要将酸液(或碱液)徐徐注入蒸馏水中,并用耐酸棒(或耐碱棒)不停地搅拌,严禁把蒸馏水倒入酸液(或碱液)中.11.使用兆欧表测量绝缘电阻前,对被测设备有什么要求?答: 必须将被测设备对地放电;必须将被测设备从各方面断开电源,经验明无电且确认无人作业时方可进行测量.12.对接地线的技术要求及存放有何要求?答:(1).接地线要采用截面积不小于25平方米毫米的裸铜软绞线,且不得有断股、散股和接头.(2).每组接地线均要编号并放在固定的地点.13.值班人员在倒闸作业时,应遵守哪些规定?答: (1).值班人员接到倒闸任务后,操作前要先在模拟盘上进行模拟操作,确认无误后方可进行倒闸.(2) .在执行倒闸任务时,要监护人要手执操作卡片或倒闸表与操作人共同核对设备位置,进行呼唤应答,手指眼看,准确迅速操作.14.值班人员在什么情况下适当增加巡视次数?答: 遇额雾、雪、大风、雷雨等恶劣天气及事故跳闸和设备运行中有异常和非正常运行时.15.巡视隔离开关时,除一般项目和要求外,还应巡视哪些?答:(1).闸刀位置应正确,分闸角度或距离应符合规定.(2).触头应接触良好,无严重烧伤.(3).电动操作机构分合闸指示器应与实际状态相符,机构箱密封良好,部件完好无锈蚀.(4).手动操作机构应加锁.16.巡视真空断路器,除一般项目和要求外,还应巡视哪些?答:(1).动静触头应接触良好,无发热现象.(2).玻璃真空灭弧室内无辉光,铜部件应保持光泽.(3).闭锁杆位置正确,止轮器良好.(4).分合闸位置指示器应与实际情况相符.17.当变压器过负荷运行时,值班人员应加强对哪些设备的巡视?答:(1).监视仪表,记录过负荷的数值和持续时间.(2).监视变压器音响和油温、油位及冷却装置的运行状况.(3).检查运行的变压器、断路器、隔离开关、母线及引线等有无过热现象.(4).注意保护装置的运行情况.18.当变压器油温超过规定值时,值班人员应做哪些工作?答:(1).检查变压器负荷和温度,并与正常下的油温核对.(2).核对油温表.(3).检查变压器冷却装置及通风情况.20.馈电线断路器每次跳闸后,值班人员应检查哪些设备?答: (1).断路器灭弧室是否有损坏.(2).变压器的外部状态及油位、油温、油色、音响是否正常.(3).母线及引线是否变形和过热.(4).避雷器是否动作过.(5).各种绝缘子、套管等有无破损和放电痕迹.21.蓄电池在哪种情况下应进行充电?答: (1).核对性充放电完了之后.(2).一般情况下,当放电容量达到70%时.(3).因处理故障由蓄电池放出50%的容量时应立即充电.22.所有充油设备小、中、大修应达到什么标准?答:(1).小修达到油位、油色要符合规定,油路畅通清洁透明,不得漏油.(2).中、大修后应不渗油.23.巡视电气连接部分的引线、二次接线时要求是什么?答: 应边接牢固,接触良好,无过热、断股和散股、过紧或过松.24.110KV油断路器,绝缘油的试验标准:答: 大修后:(大于等于35KV); 运行中:(大于等于30KV).25.二次回路所用导线截面、绝缘有何要求?答:(1).用绝缘单芯铜线.当采用接线鼻子时,也可使用绝缘多股铜线.(2).电流回路导线截面不得小于2.5平方毫米,其它回路不得小于1.5平方毫米.(3).导线的绝缘应满足500V工作电压要求.(4).导线中间不得有接头.。

《牵引供电规程与规则》A卷（张耀武）呼和浩特职业学院继续教育学院《牵引供电规程与规则》中专期末试题（A）（2021学年第一学期）题号分数二、选择题（每题2分×20分）得分评卷人一二三四总分理论部分（50分）一、填空题（每空1分×30分）得分评卷人 1、变电所倒闸作业必须有_____人同时进行，操作人需戴________________________防护。

2、高压电附近使用喷灯等明火时：距10KV以下高压电不得小于_______米，距10KV以上高压电不得小于________米。

3、接触网抢修应遵循____________________________原则，必要时可以采取___________________________________等措施。

4、变电所停电作业时，作业人员距高压带电部分的距离：27.5KV和35KV应不小于______mm，110KV应不小于____________mm。

5、测量设备绝缘电阻前对低压设备放电时，作业人员可用______________代替绝缘手套，用_____________代替绝缘靴。

6、接触网停电时间超过__________小时，变电所全所停电超过________小时属于大事故。

7、变电所检修作业结束，应拆除所有的___________，清点________数目，并核对______。

8、多开关回路停电倒闸时，应先断开__________侧开关，后断开___________侧开关。

9、当变电所全所停电时，在可能来电的各路进出线均要分别_____________和装设__________。

10、带电作业命令编号的前三位是___________________的操作命令编号，第四位是_____________号。

11、牵引变电所值班人员需填写的生产报表有：______________、_______________和_____________。
