第二章(1) 给水排水工程

建筑给排水重点整理：第一章建筑内部给水系统P212、建筑内部给水系统，一般由引入管、给水管道、给水附件、给水设备、配水设施和计量仪表等组成。

P43、给水管网包括干管、立管、支管和分支管，用于输送和分配用水至建筑内部各个用水点。

(1)干管：又称总干管，是将水从引入管输送至建筑物各区域的管段。

(2)立管：又称竖管，是将水从干管沿垂直方向输送至各楼层、各不同标高处的管段。

(3)支管：又称分配管，是将水从立管输送至各房间内的管段。

(4)分支管：又称配水支管，是将水从支管输送至各用水设备处的管段。

4、目前我国用给水管道可采用钢管、铸铁管、塑料管和复合管等。

P55、常用阀门有（功能、场合）：(1)截止阀，关闭严密，但水流阻力较大，因局部阻力系数与管径成正比，故只适用于管径≤50mm的管道上。

(2)闸阀，全于时水流直线通过，水流阻力小，宜在管径>50mm的管道上采用，但水中若有杂质落入阀座易产生磨损和漏水。

(3)蝶阀，阀板在90°翻转范围内可起调节、节流和关闭作用，操作扭矩小，启闭方便，结构紧凑，体积小。

(4)止回阀，用以阻止管道中水的反向流动。

(5)液位控制阀，用以控制水箱、水池等贮水设备的水位，以免溢流。

(6)液压水位控制阀，水位下降时阀内浮筒下降，管道内的压力将阀门密封面打开，水从阀门两侧喷出，水位上升，浮筒上升，活塞上移阀门关闭停止进水，克服了浮球阀的弊病，是浮球阀的升级换代产品。

(7)安全阀，是保安器材为避免管网、用具或密闭水箱超压破坏，需安装此阀。

P66、水表的分类。

按计量元件运动原理分类：容积式水表、速度式水表（我国多采用速度式水表，速度式水表分为旋翼式和螺翼式两类）P87、水表常用术语：1)过载流量（Qmax）：水表在规定误差限办使用的上限流量。

2)常用流量（公称流量）（Qn）：水表在规定误差限内允许长期通过的流量，其数值为过载流量（Qmax）的1/2。

3)分界流量（Qt）：水表误差限改变时的流量，其数值是公称流量的函数。

排水管网第一章排水系统理论一、名词解释排水体制：污水的不同排除方式所形成的排水系统，称为排水体制。

区域排水系统：将两个以上城乡地区的污水系统统一排除和解决的系统，称作区域排水系统。

排水系统：排水的收集、输送、水质的解决和排放等设施以一定方式组合成的总体。

合流制排水系统：将生活污水、工业废水和雨水混合在同一个管渠内的排除系统。

分流制排水系统：将生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除的系统。

二、简答题1.排水体制分几类，各类的特点，选择排水体制的原则是什么？1）合流制排水系统：这种系统是在临河岸边建造一条截流干管，同时在合流干管与截流干管相交前或相交处设立溢流井，并在截流干管下游设立污水厂。

晴天和初降雨时所有污水都送至污水厂，解决后排入水体，随着降雨的增长，雨水径流增长，当混合污水流量超过截流干管的输水能力后，就有部分混合污水经溢流井溢出，直接排入水体，成为水体的污染源，使水体遭受污染。

2）分流制排水系统：生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除。

排水系统体制的选择应根据城乡及工业公司的规划、环境保护的规定、污水运用的情况、原有排水设施、水质、水量、地形、气候和水体等条件，从全局出发，在满足环境保护的前提下，通过技术经济比较，综合考虑拟定。

21、工业公司的废水，在什么条件下可以排入城市下水道？工业公司的废水不影响城市排水管渠和污水厂等的正常运营，不对养护管理人员导致危害，不影响污水解决厂出水和污泥的排放和运用，满足次条件可以排入城市下水道。

22、排水工程的规划设计，应考虑哪些问题？应考虑这些问题：排水工程的规划设计应符合区域规划以及城市和工业公司的总体规划，并应与城市和工业公司中其他单项工程建设密切配合，互相协调。

排水工程的规划设计要与邻近区域内的污水和污泥的解决和处置协调。

排水工程的规划设计应解决好污染源与集中解决的关系。

排水工程的规划设计要考虑污水经再生后同用的方案。

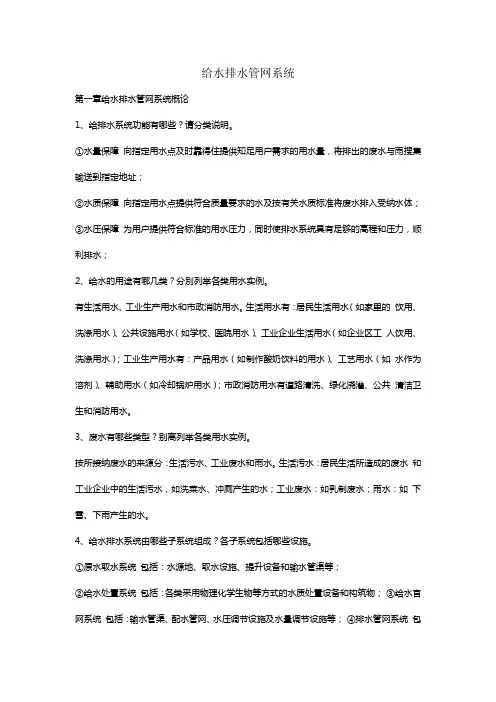

给水排水管网系统第一章给水排水管网系统概论1、给排水系统功能有哪些？请分类说明。

①水量保障向指定用水点及时靠得住提供知足用户需求的用水量，将排出的废水与雨搜集输送到指定地址；②水质保障向指定用水点提供符合质量要求的水及按有关水质标准将废水排入受纳水体；③水压保障为用户提供符合标准的用水压力，同时使排水系统具有足够的高程和压力，顺利排水；2、给水的用途有哪几类？分別列举各类用水实例。

有生活用水、工业生产用水和市政消防用水。

生活用水有：居民生活用水（如家里的饮用、洗涤用水）、公共设施用水（如学校、医院用水）、工业企业生活用水（如企业区工人饮用、洗涤用水）；工业生产用水有：产品用水（如制作酸奶饮料的用水）、工艺用水（如水作为溶剂）、辅助用水（如冷却锅炉用水）；市政消防用水有道路清洗、绿化浇灌、公共清洁卫生和消防用水。

3、废水有哪些类型？别离列举各类用水实例。

按所接纳废水的来源分：生活污水、工业废水和雨水。

生活污水：居民生活所造成的废水和工业企业中的生活污水，如洗菜水、冲厕产生的水；工业废水：如乳制废水；雨水：如下雪、下雨产生的水。

4、给水排水系统由哪些子系统组成？各子系统包括哪些设施。

①原水取水系统包括：水源地、取水设施、提升设备和输水管渠等；②给水处置系统包括：各类采用物理化学生物等方式的水质处置设备和构筑物；③给水官网系统包括：输水管渠、配水管网、水压调节设施及水量调节设施等；④排水管网系统包括：污废水搜集与输送管渠、水量调节池、提升泵等；⑤废水处置系统包括：各类采用物理化学、生物等方式的水质净化设备和构筑物；⑥排放和重复利用系统包括：废水收纳体和最终处置设施如排放口等。

5、给水排水系统各部份流量是不是相同？若不同，是如何调节的？因为用水量和排水量是随时间转变的，所以各子系统一时间内流量不相同，一般是由一些构筑物或设施来调节，比如清水池调节给水处置流量与管网中的用水量之差，调节池和均合池用于调节排水官网流量和排水处置流量之差。

建筑设备复习题第一篇建筑给水排水第一章室外给水排水工程1、给水水源可分为地面水源和地下水源两大类。

一般城市应选取地面水源。

2、室外给水系统的组成可分为取水工程、净水工程和配水工程三部分。

3、给水管网的布置形式，根据城市规划、用户分布及对用水的要求等，有树枝状管网和环状管网。

一般城市建设初期采用树状网，市中心地区逐步发展成为环状网。

4、根据排水的来源和性质，排水可分为三类，即排除生活污水、工业废水和降水。

5、自来水的净化工艺流程主要包括混合与絮凝、沉淀与澄清和过滤消毒三部分。

6、排水系统制式一般分为合流制和分流制两种，现在多采用分流制。

7、现代污水处理技术，按作用原理可分为物理、化学和生物三种。

8、目前，最常用的使用最广泛的消毒剂是氯气。

9、对于污水管道，当管径D<700mm时最大井距为（B）A 30B 50C 75D 12010．固定型取水构筑物有（ABC ）A 岸边式B 河床式C 斗槽式D 浮船式E 缆车式第二章室内给水系统1、室内给水系统按用途基本上可分为生活给水、生产给水和消防给水三类。

2、按建筑物层数估算室内给水管网所福的最小压力值的规律是l层建筑物管网压力至少为100Kpa, 2层所需最小压力为120 Kpa，2层以上每增加一个楼层压力应附加40 Kpa。

3、设计室内给水系统时，应根据建筑物的性质、标准、结构、用水要求、用户位置等情况，合理布置。

各种给水系统，按照水平配水干管的敷设位置，可以布置成下行上给式，上行下给式和环状式三种方式。

4、室内给水管道的敷设应根据建筑物的性质及要求，可以分为明装和暗装两种。

5、对比分析生活给水系统、生产给水系统和消防给水系统在水质、水量、水压三个方面的要求。

P13页答：生活给水系统要求水质必须严格符合国家规定的饮用水质标准；生产给水系统对水压、水量、水质以及安全方面的要求一般根据工艺需要来确定；消防给水系统对水质要求不高，但必须安现行的建筑设计防火规范保证足够的水量、水压。

给排⽔⼯程仪表与控制复习（全⾯）课后思考题答案：给⽔排⽔⼯程仪表复习第⼀章1.⾃动控制概念：在⼈不直接参与的情况下，利⽤外加的设备或装置使整个⽣产过程或⼯作机械（被控对象）⾃动地按预定规律运⾏，或使其某个参数（被控量）按预定要求变化。

⾃动控制系统⼯作原理：当被控量偏离给定要求值时，测量元件测得被测量或经物理量变换后由⽐较元件将其给定值⽐较得出偏差，根据偏差⼤⼩，经放⼤、调节、执⾏等元件后产⽣控制作⽤，控制作⽤使被控量回复到或趋近于要求值，从⽽使偏差消除或减⼩。

⾃动控制系统主要特点：从信号传送来看，输出量经测量后回送到输⼊端，回送的信号使信号回路闭合，构成闭环，即为负反馈。

从控制作⽤的产⽣看，由偏差产⽣的控制作⽤使系统沿减少或消除偏差的⽅向运动。

——偏差控制采⽤⾃动控制系统的⽬的：（1）解放劳动⼒，变⾰⽣产⼒，提⾼⽣产效率；（2）提⾼精度和质量。

1．⾃动控制系统有哪些基本组成部分?答：⼀个⾃动控制系统主要由以下基本部件构成：(1)控制对象；(2)传感器；变送(3) 控制器；(4)执⾏装置。

⼀个⾃动控制系统只要由以下基本元件构成：①整定⽂件：也称给定⽂件，给出了被控量应取的值②测量元件：检测被控量的⼤⼩③⽐较⽂件：⽤来得到给定值与被控量之间的误差④放⼤元件：⽤来将误差信号放⼤，⽤以驱动执⾏机构⑤执⾏元件：⽤来执⾏控制命令，推动被控对象⑥校正元件：⽤来改善系统的动静性能⑦能源元件：⽤来提供控制系统所需的能量。

2．⾃动控制系统的分类？答：按系统的结构特点：前馈控制系统(开环)、反馈控制系统(闭环)、复合控制系统。

按给定值的不同形式：定值控制系统、随动控制系统、程序控制系统。

闭环控制特点开环控制特点3. 传递函数的概念？什么是阶跃函数答：传递函数：⼀个环节或⼀个⾃动控制系统中，输出拉式变换和输⼊拉式变换之⽐。

4．⽅块图和传递函数有什么作⽤？答：⽅块图和传递函数是⾃动化理论的重要基础。

通过⽅块图可以直接看出各环节的联系，及环节对信号的传递过程；⽽传递函数可以⽤来描述环节或⾃动控制系统的特性，将输⼊----输出关系⼀⽬了然表⽰出来。

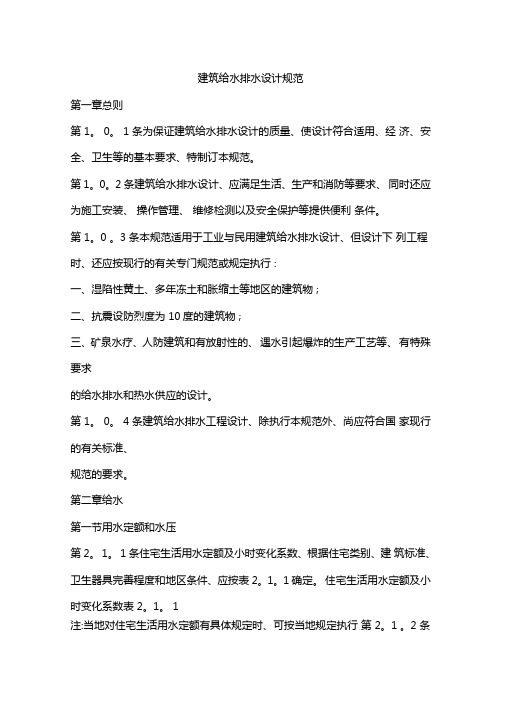

建筑给水排水设计规范第一章总则第1。

0。

1 条为保证建筑给水排水设计的质量、使设计符合适用、经济、安全、卫生等的基本要求、特制订本规范。

第1。

0。

2 条建筑给水排水设计、应满足生活、生产和消防等要求、同时还应为施工安装、操作管理、维修检测以及安全保护等提供便利条件。

第1。

0 。

3 条本规范适用于工业与民用建筑给水排水设计、但设计下列工程时、还应按现行的有关专门规范或规定执行:一、湿陷性黄土、多年冻土和胀缩土等地区的建筑物;二、抗震设防烈度为10度的建筑物;三、矿泉水疗、人防建筑和有放射性的、遇水引起爆炸的生产工艺等、有特殊要求的给水排水和热水供应的设计。

第1。

0。

4 条建筑给水排水工程设计、除执行本规范外、尚应符合国家现行的有关标准、规范的要求。

第二章给水第一节用水定额和水压第2。

1。

1 条住宅生活用水定额及小时变化系数、根据住宅类别、建筑标准、卫生器具完善程度和地区条件、应按表2。

1。

1 确定。

住宅生活用水定额及小时变化系数表2。

1。

1注:当地对住宅生活用水定额有具体规定时、可按当地规定执行第2。

1 。

2 条集体宿舍、旅馆和其他公共建筑的生活用水定额及小时变化系数、根据卫生器具完善程度和地区条件、应按表2。

1。

2 确定。

集体宿舍、旅馆和公共建筑生活用水定额及小时变化系数表2。

1。

2 注:①高等学校、幼儿园、托儿所为生活用水综合指标。

②集体宿舍、旅馆、招待所、医院、疗养院、休养所、办公楼、中小学校生活用水定额均不包括食堂、洗衣房的用水量。

医院、疗养院、休养所指病房生活用水。

③菜市场用水指地面冲洗用水。

④生活用水额定除包括主要用水对象用水外、还包括工作人员用水。

其中旅馆、招待所、宾馆生活用水定额包括客房服务员用水、不包括其他服务人员用水量。

⑤理发室包括洗毛巾用水。

⑥生活用水定额除包括冷水用水定额外、还包括热水用水定额和饮水定额。

第2。

1。

3 条工业企业建筑生活用水定额、应根据车间性质确定。

一般宜采用25〜35L/人•班、小时变化系数为3。

第一章、给排水给水排水工程质量保证措施1、给排水监理控制手段给排水监理的控制手段通常采用观察、量测、测量以及试验的方式。

观察—指以“目视〞、“目测〞进行的检查监督。

量测—指用简单的手持式量尺、量具、量器〔表〕进行的检查监督。

测量—指借助于测量仪器、设备进行的检查。

试验—指通过材料现场取样进行的试验检查，通常进行有见证送检，送检合格，方允许用于工程及通过一些试验手段如打压试验、闭水试验等对工程质量进行监督检查。

2、给排水监理质量保证措施(1) 按给排水设计及施工标准核查给排水施工图纸，其核查的主要内容有：A 施工图纸审核签认手续是否齐全，是否符合政府的有关批文和有关规定；B 图纸和设计文件是否完整，是否与图纸目录相符；C 施工图纸内容及深度是否满足施工根本条件的要求；D 图纸中所用的材料、构配件、设备等是否符合现行的标准、规矩的要求，来源是否有保证？是否有替代品？E 所采用的新材料、新技术、新工艺，有无主管部门鉴定和确认的批准文件；F 施工图纸和说明文件中指定使用的标准、规矩、标准图册是否现行有效；G 施工图纸中有无遗漏、过失或相互矛盾之处〔即打架现象〕；H 各种使用功能是否满足要求。

(2) 将核查施工图纸中所发现的问题汇总，提交给由工程监理部主持召开的，业主〔甲方〕、施工单位〔乙方〕及设计单位参加的图纸会审会议进行讨论，共同协商研究，形成统一意见，最后形成会议纪要文件，交由施工单位执行。

(3) 审查分包单位的资质A 总承包单位选定的或建设单位直接选定的分包单位，应将分包单位的资质资料及分包合同送交工程监理部审查，资质资料一般应包括：等级证书、营业执照、专业施工许可证、技术能力、人员配备、机械配备、实际业绩、财务状况、领导层情况、信誉情况，其他必要文件等。

B 未经工程监理部审核同意的分包单位，不得进入施工现场。

C分包单位进入施工现场之前，必须与总包单位签订配合协议书，并服从总包单位的平安、协调指挥，并各自做好自己的成品、半成品保护工作。

建筑给水排水工程1. 简介建筑给水排水工程是指在建筑物内部，为了满足生活、生产和其他活动的用水需求，以及排除废水和污水的工程体系。

它是建筑工程中不可缺少的一部分，直接关系到人们的日常生活和健康。

2. 建筑给水工程2.1 供水系统供水系统是指为建筑物提供清洁、安全的饮用水的系统。

它包括水源、净化处理设备、输水管网和用户配套设备。

以下是供水系统的主要组成部分:•水源：供水系统的水源可以是自来水厂、水井、水库等。

根据实际情况选择适合的水源，保证水质安全。

•净化处理设备：对水源进行预处理和净化，以去除悬浮物、有机物、细菌等，确保饮用水的安全。

•输水管网：输水管网将净化处理后的水送至建筑物内的用户点，通常采用PE管、PP-R管等材料。

•用户配套设备：在建筑物内，每个用户点需要安装龙头、水表、水箱等设备，以便用户使用和控制用水量。

2.2 排水系统排水系统是指将建筑物内产生的废水和污水排出系统外的工程体系。

它包括排水管网、排水设备和污水处理设备。

以下是排水系统的主要组成部分:•排水管网：排水管网将建筑物内产生的废水和污水收集并排出建筑物，通常采用PVC管、铸铁管等材料。

•排水设备：在建筑物内的各个功能区域，需要安装下水道、洗手池、马桶、浴缸等排水设备，以便将废水和污水引流至排水管网。

•污水处理设备：为了保护环境和公共卫生，建筑物通常需要配套污水处理设备，对排出的污水进行处理后再进入环境。

3. 设计与施工建筑给水排水工程的设计和施工是一个综合性的工程，需要考虑到各种因素。

以下是设计与施工中需要注意的几个方面:3.1 技术要求在设计建筑给水排水工程时，需要根据相关标准和规范，合理选择材料、计算管径和施工方案。

同时，还需要考虑到建筑物的实际使用需求和日后维护操作的方便性。

3.2 协调与合作建筑给水排水工程往往需要与其他专业进行协调与合作，如电气工程、暖通工程等。

在设计和施工中，需要加强沟通和合作，确保各个工程系统之间的无缝衔接和协调。
