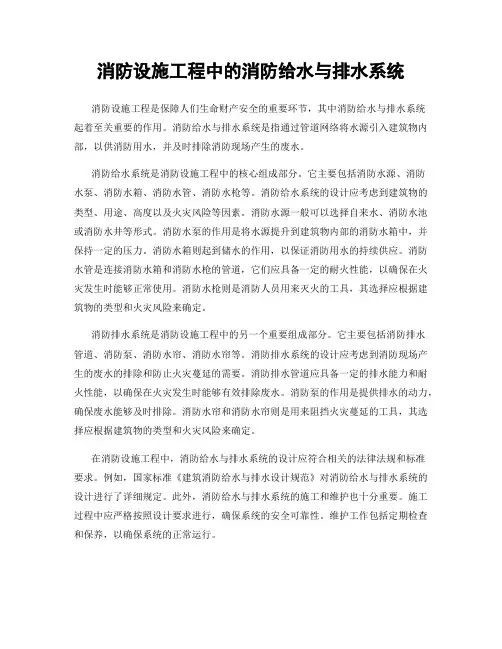

消防设施工程中的消防给水与排水系统消防设施工程是保障人们生命财产安全的重要环节，其中消防给水与排水系统起着至关重要的作用。
消防给水与排水系统是指通过管道网络将水源引入建筑物内部，以供消防用水，并及时排除消防现场产生的废水。
消防给水系统是消防设施工程中的核心组成部分。
它主要包括消防水源、消防水泵、消防水箱、消防水管、消防水枪等。
消防给水系统的设计应考虑到建筑物的类型、用途、高度以及火灾风险等因素。
消防水源一般可以选择自来水、消防水池或消防水井等形式。
消防水泵的作用是将水源提升到建筑物内部的消防水箱中，并保持一定的压力。
消防水箱则起到储水的作用，以保证消防用水的持续供应。
消防水管是连接消防水箱和消防水枪的管道，它们应具备一定的耐火性能，以确保在火灾发生时能够正常使用。
消防水枪则是消防人员用来灭火的工具，其选择应根据建筑物的类型和火灾风险来确定。
消防排水系统是消防设施工程中的另一个重要组成部分。
它主要包括消防排水管道、消防泵、消防水帘、消防水帘等。
消防排水系统的设计应考虑到消防现场产生的废水的排除和防止火灾蔓延的需要。
消防排水管道应具备一定的排水能力和耐火性能，以确保在火灾发生时能够有效排除废水。
消防泵的作用是提供排水的动力，确保废水能够及时排除。
消防水帘和消防水帘则是用来阻挡火灾蔓延的工具，其选择应根据建筑物的类型和火灾风险来确定。
在消防设施工程中，消防给水与排水系统的设计应符合相关的法律法规和标准要求。
例如，国家标准《建筑消防给水与排水设计规范》对消防给水与排水系统的设计进行了详细规定。
此外，消防给水与排水系统的施工和维护也十分重要。
施工过程中应严格按照设计要求进行，确保系统的安全可靠性。
维护工作包括定期检查和保养，以确保系统的正常运行。
消防给水与排水系统在消防设施工程中起着至关重要的作用。
它们的设计、施工和维护都应严格按照相关要求进行，以确保其在火灾发生时能够正常使用。
只有做好消防给水与排水系统的工作，才能更好地保障人们的生命财产安全。
（建筑给排水工程）消防给水规范第一卷设计、施工、验收问题第一章消防给水系统设计规范一、采用术语和名词1、高压给水系统：不设置消防水泵而能满足建筑物灭火流量和压力的系统。
2、临时高压给水系统：平时管网充满水，利用水箱或稳压泵、稳压罐维持一定压力，火灾时启动消防主泵，以满足所需水流量和水压力的系统。
3、低压给水系统：满足消防车取水需的流量和压力的给水系统。
4、消防水池：设置于消防给水系统或建筑物的低处，通过消防泵输送任一点所需要的流量和压力，存储一次灭火所需的用水量。
5、高位消防水池：设置于消防给水系统或建筑物的最高处，水池最低点压力能满足最不利点处消防设施的设计压力要求，能存储一次灭火所需的用水量。
6、高位消防水箱：设置于消防给水系统或建筑物的最高处，水箱最低点压力能满足最不利点处消防设施的设计压力要求（压力满足不了要求，则设置稳压泵稳压罐），能存储扑灭初期火灾所需的用水量。
7、消防水源能提供消防给水系统设计用水量的市政给水管网、消防水池、高位消防水池和天然水源等。
8、干式消火栓系统：准工作状态时不冲水，使用时冲水9、湿式消火栓系统：消火栓给水系统在任何时候都充满水。
10、自动消火栓给水系统：打开栓口和接上水龙带而不需要其他任何动作就能使用的消火栓系统。
11、手动干式消火栓系统：消火栓系统管道准工作状态时不冲水，使用时通过消防车系统供水。
12、静水压力：消防给水系统管道内的一点在水静止不流动时的压力。
13、动水压力：消防给水系统管道内的一点在水流量流量达到设计要求的压力。
14、搅动压力：水泵零流量时压力。
15、单水源消防给水系统：水池16、双水箱消防给水系统：两个独立的单水源组成。
17、等效双水源给水系统：水池+水箱。
18、独立消防给水系统：仅给一种消防灭火系统供水的消防给水系统。
19、联合消防给水：给两种以上消防灭火系统供水的消防给水系统。
20、区域给水系统：给同一区域内2冻以上建筑物供水的消火栓系统。

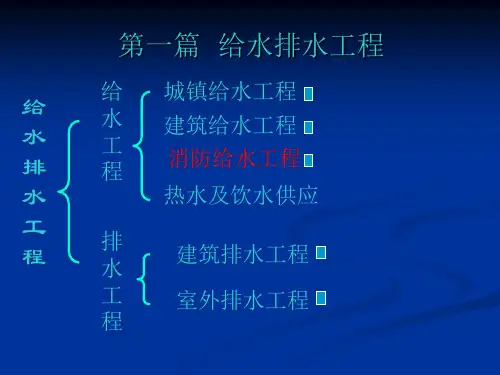

建筑工程给排水1. 简介建筑工程给排水是指建筑物内部的供水和排水系统。
供水系统用于向建筑物提供清洁的饮用水和生活用水，而排水系统则负责将废水和污水从建筑物中排出。
给排水系统是建筑工程中非常重要的一部分，它直接影响到人们的日常生活和健康。

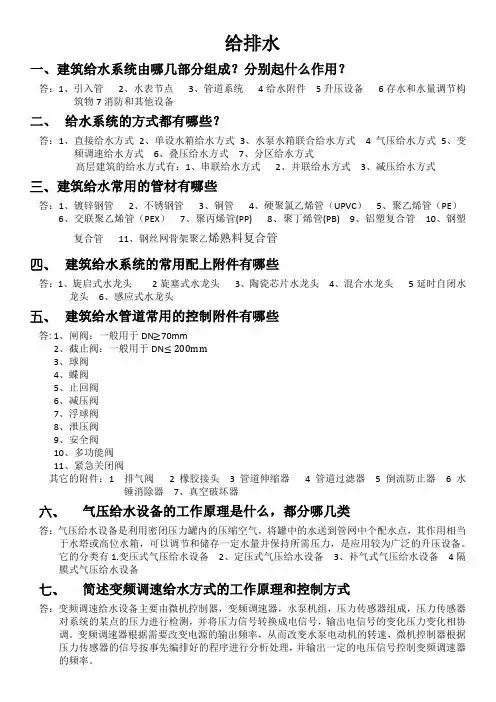

2. 供水系统2.1 冷水供应冷水供应是指为建筑物提供饮用水和生活用水的过程。
通常，冷水通过自来水管道进入建筑物，并通过管道网络分配到各个房间和设备中。
在冷水供应系统中，需要考虑管道的布置、材料选择、阀门和连接件等方面。
2.2 热水供应热水供应是指为建筑物提供热水的过程。
热水可以通过燃气、电力或太阳能等方式加热，然后通过管道输送到各个房间和设备中。
在热水供应系统中，需要考虑加热设备（如燃气锅炉或太阳能集热器）、储存设备（如热水储罐）以及管道的绝热和保温等方面。
2.3 消防供水消防供水是指为建筑物提供灭火用水的过程。
消防供水系统需要满足一定的流量和压力要求，以确保在火灾发生时能够及时有效地进行灭火。
消防供水系统通常包括水泵、消防栓、喷淋系统等设备，并与建筑物内部的供水系统相连接。
3. 排水系统3.1 排水管道排水管道是将建筑物内部的废水和污水排出到污水处理设施或城市下水道系统中的管道网络。
排水管道需要具备良好的密封性、耐腐蚀性和耐久性，以确保废水和污水能够顺利流动并不对周围环境造成污染。
3.2 排水设备排水设备包括马桶、洗手盆、浴缸、厨房污水处理设备等，它们通过排水管道将废水和污水排出建筑物。
这些设备需要具备良好的密封性和排放能力，以避免异味和堵塞的问题。
3.3 雨水排放除了废水和污水，建筑物还需要排放雨水。
雨水排放系统通常包括雨水管道和雨水收集设备，用于将屋顶和其他区域的雨水排出建筑物。
在设计雨水排放系统时，需要考虑到降雨量、排放能力以及防止倒流和积水等问题。
4. 设计与施工建筑工程给排水系统的设计与施工需要遵循相关的标准和规范。
设计阶段需要考虑到建筑物的用途、人口密度、供应需求、消防安全等因素，并合理选择管道材料、设备规格和布置方式。

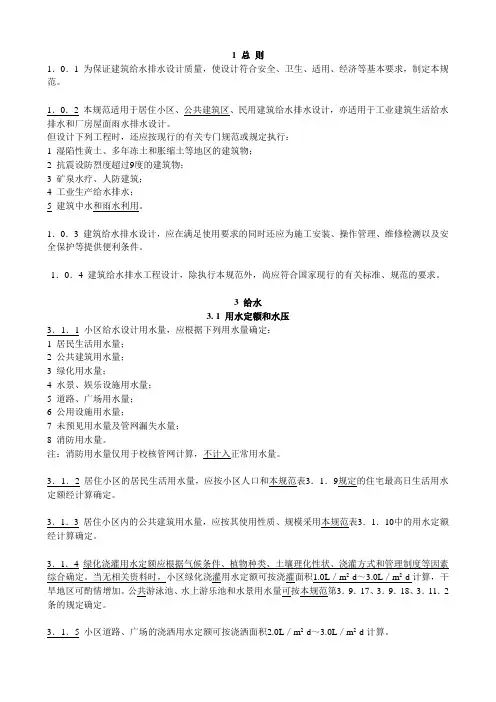

1 总则1．0．1 为保证建筑给水排水设计质量，使设计符合安全、卫生、适用、经济等基本要求，制定本规范。
1．0．2 本规范适用于居住小区、公共建筑区、民用建筑给水排水设计，亦适用于工业建筑生活给水排水和厂房屋面雨水排水设计。
但设计下列工程时，还应按现行的有关专门规范或规定执行：1 湿陷性黄土、多年冻土和胀缩土等地区的建筑物；2 抗震设防烈度超过9度的建筑物；3 矿泉水疗、人防建筑；4 工业生产给水排水；5 建筑中水和雨水利用。
1．0．3 建筑给水排水设计，应在满足使用要求的同时还应为施工安装、操作管理、维修检测以及安全保护等提供便利条件。
1．0．4 建筑给水排水工程设计，除执行本规范外，尚应符合国家现行的有关标准、规范的要求。
3 给水3. 1 用水定额和水压3．1．1 小区给水设计用水量，应根据下列用水量确定：1 居民生活用水量；2 公共建筑用水量；3 绿化用水量；4 水景、娱乐设施用水量；5 道路、广场用水量；6 公用设施用水量；7 未预见用水量及管网漏失水量；8 消防用水量。
注：消防用水量仅用于校核管网计算，不计入正常用水量。
3．1．2 居住小区的居民生活用水量，应按小区人口和本规范表3．1．9规定的住宅最高日生活用水定额经计算确定。
3．1．3 居住小区内的公共建筑用水量，应按其使用性质、规模采用本规范表3．1．10中的用水定额经计算确定。
3．1．4 绿化浇灌用水定额应根据气候条件、植物种类、土壤理化性状、浇灌方式和管理制度等因素综合确定。
当无相关资料时，小区绿化浇灌用水定额可按浇灌面积1.0L／m2·d～3.0L／m2·d计算，干旱地区可酌情增加。
公共游泳池、水上游乐池和水景用水量可按本规范第3．9．17、3．9．18、3．11．2条的规定确定。
3．1．5 小区道路、广场的浇洒用水定额可按浇洒面积2.0L／m2·d～3.0L／m2·d计算。
3．1．6 小区消防用水量和水压及火灾延续时间，应按现行国家标准《建筑设计防火规范》GB 50016及《高层民用建筑设计防火规范》GB 50045确定。

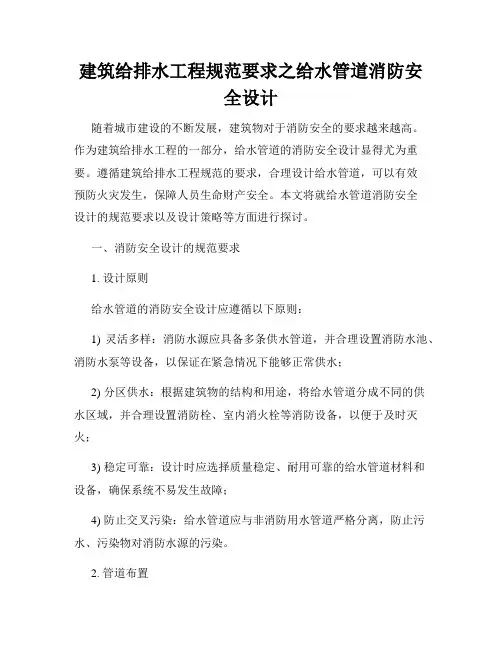

建筑给排水工程规范要求之给水管道消防安全设计随着城市建设的不断发展，建筑物对于消防安全的要求越来越高。
作为建筑给排水工程的一部分，给水管道的消防安全设计显得尤为重要。
遵循建筑给排水工程规范的要求，合理设计给水管道，可以有效预防火灾发生，保障人员生命财产安全。
本文将就给水管道消防安全设计的规范要求以及设计策略等方面进行探讨。
一、消防安全设计的规范要求1. 设计原则给水管道的消防安全设计应遵循以下原则：1) 灵活多样：消防水源应具备多条供水管道，并合理设置消防水池、消防水泵等设备，以保证在紧急情况下能够正常供水；2) 分区供水：根据建筑物的结构和用途，将给水管道分成不同的供水区域，并合理设置消防栓、室内消火栓等消防设备，以便于及时灭火；3) 稳定可靠：设计时应选择质量稳定、耐用可靠的给水管道材料和设备，确保系统不易发生故障；4) 防止交叉污染：给水管道应与非消防用水管道严格分离，防止污水、污染物对消防水源的污染。
2. 管道布置在给水管道的消防安全设计中，合理的管道布置是至关重要的。
布置应遵循以下原则：1) 管道宜短：总管道长度应尽量减少，以减少压力损失和供水时间；2) 分区布置：根据建筑物的不同功能区域，将给水管道分区布置，便于管网维护和操作；3) 分级布置：对于高层建筑，应设置给水增压设备，确保消防用水能够到达各楼层；4) 防冻措施：对于寒冷地区或冬季工程，应采取相应的防冻措施，保证给水管道不受冻害。
3. 设备选择在给水管道的消防安全设计中，选择适当的设备也是非常重要的。
1) 水泵选择：根据建筑物的高度和用途，选择合适的消防水泵，能够保证足够的供水压力和流量；2) 消防栓设置：根据消防规范要求，合理设置消防栓，应保证设计最小供水流量和供水时间；3) 消防水池设置：在供水充足条件下，设置消防水池，能够应对紧急情况，保证消防用水的连续供应。
二、设计策略在给水管道的消防安全设计中，合理的设计策略可以提高系统的可靠性和使用效能。
第4章 建筑消防给水4-1消火栓给水系统及布置低层建筑：扑救初期火灾 高层建筑：满足自救需要 一. 设置原则执行国家《建筑设计防火规范》，《高层民用建筑设计防火规范》。
例：第8.4.1条第4款：超过七层的单元式住宅，超过六层的塔式住宅、通廊式住宅、底层设有商业网点的单元式住宅。
(应设室内消防给水)二. 建筑内消火拴给水系统组成、组件及类型(一) 组成及组件水枪、水龙带、消火拴、消防水喉、消防通道、水箱、消防水泵接合器、增压设备和水源。
1.水枪喷嘴口径：φ13，φ16，φ19mm与水龙带接口：用快速螺母连接。
2. 水龙带 DN50mm ，DN65mm麻质：抗折叠，质轻，水流阻力大 q xh ≤3l/s ，φ16,DN50橡胶：易老化，质重，水流阻力小 q xh ＞3l/s ，φ16，19，DN65 3.消火拴内扣式快速连接螺母+球形阀，单出口、双出口 DN65，DN50 4.消防水喉——小口径拴25mm ，喷嘴，φ6~8mm ，L=20，25，30m 工作压力：106Pa=103kPa=1MPa=10kg/cm 2 爆破压力：3×106Pa=3MPa=30kg/cm 2 5’屋顶检验用拴5. 消火拴箱——玻璃门内置：消火拴、水枪、水龙带、水喉、消防报警及启泵装置 设置：承重墙，明、暗、半暗 6.消防水泵接合器作用：一端接室内消防管网，另一端可供消防车加压供水 组成：闸门、安全阀、止回阀 形式：地面、地下、墙壁式设置点：便于消防车接管供水地点；周围有15~40m 范围内***水池。
7.消防给水管网环状，立管不变径。
低层可生活+消防，高层 独立 8.消防贮水设备及加压设备、水源初期火灾用水(10分钟)水箱，气压给水装置火灾连续用水 水池 可与生活贮水合用，但存不动用措施 消防水泵 水源 (二) 类型1. 不设消防水箱及水泵的消火拴给水系统DN室外管网的压力及水量在任何时候均可满足室内消防要求 2. 仅设水箱只保证火灾初期10分钟供水(室外水量及压力不足) 3. 设消防贮水箱、消火拴泵的消火拴系统 火灾延续时间内由室内保证消防用水量及水压 4. 分区供水的室内消火拴系统(高层) 分区原因：从便于灭火和系统安全考虑分区依据：最低处消火拴最大静水压力超过80mH 2O 时 分区方式：串联分区，并联分区三、设置要求1. 设有消火拴的建筑内，其各层均应设置(无可燃物的设备层除外)；2. 设在明显、易于取用的地点(走廊、楼梯间、大厅入口处)；3. 保证有二只水枪的充实水柱同时达到室内任何部位(H ≤24，V ≤5000m 3，库房除外，一只水枪)；图4-1 消火拴布置方式单排一只枪：2212b R S -= 单排二只枪：222b R S -=4. 保护半径R 间距S 通过计算确定045cos m d H L R +=αα——折减系数，0.8d L ——水龙带长度m H ——充实水柱(为保证喷枪射出的水流具有一定强度而需要的密集射流)5. 消火拴拴口静水压力≥80mH 2O 减压孔板(便于使用，控制出水量，维持10分钟)；6. 拴口距地面1.10m ；7. 同一建筑采用同一规格的消火拴、水枪及水龙带； 8. 消防电梯前应设消火拴；9. 每个消火栓处应设直接启动消火拴泵按钮。
四、室内消火给水管道的布置1. 室内消火拴个数大于10个，且室外消防水量大于15l/s ，市内给水管道应为环状，进水管应为二条。
一条事故时，另一条供应全部水量；2.阀门设置便于检修又不过多影响供水；3.室内消火拴管网与喷淋管网宜分开设，如有困难在报警阀前分开 五、水泵接合器设置a) 便于消防车接管供水地点，同时考虑周围有15~40m 内有室外消火拴或消防贮水池： b) 数量按室内消防水量及每个接合器流量经计算定，每个接合器10~15l/s 。
六、消防水池与水箱的布置a) 独立消防水池设置条件①室外管网的和进水管流量＜室外消室内消生活生产Q Q Q Q +++''②不允许直接抽水③室外管网为支状,室外消室内消Q Q +＞25l/sb) 防止消防贮水被动用的措施 c) 水箱安装高度：原则上满足最不利点灭火设备所需水量和水压。
一类高层(住宅除外)，可设增压设备，气压罐、稳压泵。
二类公共建筑、一类住宅，水箱高度：最高处消火拴静水压力≮7mH 2O 七、消防泵及泵房a) 消防泵吸水管应有独立的吸水管 b) 消防泵自灌吸水c) 消防泵压水管二条与环管接 d) 备用泵：不小于一台主泵的能力e) 泵房有直通室外出口，在楼层内应靠近安全出口4-2 建筑内消火栓系统的水力计算目的：确定管径、系统所需压力、选定设备 一. 消防用水量根据：火场用水量统计资料，消防设备供水能力，建筑物的重要性和保证建筑物的基本安全及国民经济发展水平等因素综合确定。
《建筑设计防火规范》《高层建筑设计防火规范》。
二. 充实水柱充实水柱——从水枪喷口射出的水流，为保证一定的强度而需要的密集射流长度。
过长，压力大，作用力大，使用不便，过短，不能射及火焰充实水柱，低层m H ≮ 7m甲、乙厂房，大于六层民宅m H ≮10m 高层 m H ≮13m 计算： αsin nm H H = n H ——建筑层高 三. 水力计算1.拴口所需压力xh H图5-2 垂直射流组成d q xh H H H +=q H ——枪口造成某长度的充实水柱所需水压d H ——水龙带水头损失① 求q Hq mgH mv =221 不计空气阻力，理想状态下的射流长度，所以gv H q 22=其中：v ——水流离开喷嘴的流速 g ——重力加速度实际上，水枪喷嘴及空气都对射流产生阻力，H H H q f ∆-= f H ——垂直射流高度 f q H H H -=∆按水力学管道的沿程损失公式：iL H =L gv d H f ⋅⋅=∆22λ式中：λ——水流与管壁的阻力系数，因是水流在空气中流动故用1K 代替λ L ——水流流动距离，用f H 代替Lf d ——柱口喷嘴直径f f H gv d K H ⋅⋅=∆221q H gv =22f q f H H d K H ⋅⋅=∆1 令：α=fd K1 f q f q H H H H ⋅⋅=-α整理： qq f H H H α+=1 或 ff q H H H α-=1 建立了q H 与f H 的关系α——与喷嘴直径有关的系数，由试验得：2)1.0(25.0f f d d +=α(表5-8，p79) q H 与m H 之间的关系由试验m f f H H α=f H ——垂直射流高度f α——试验系数， 4)01.0(8019.1m f H +=α (表5-9)则：mf mf f fq H H H H H ϕααϕ-=-=11 给出了q H 与m H 之间的关系(f α，ϕ查表得到)。
故确定了m H 值后，便可求出产生m H 的枪口压力值 实验证明：充实水柱长度与倾角无关 ② 水龙带损失2xh d z d q L A H ⋅⋅=式中：d H ——水带水头损失，mH 2Od L ——水带长度，mz A ——水带阻力系数 xh q ——消防射流量，l/s③ 消防射流量xh qxh q 与水枪枪口压力q H 有关，规范规定xh q ≮5l/s ，xh q ≮2.5l/s 是不同性质建筑消防水枪射流的界限值，实际射流量应根据枪口压力计算并满足规范规定。
v q xh μω=其中： 24d πω=q gH v 2=q xh gH d q 242⋅⋅=πμq H d200347.0⋅=μμ——喷口流量系数q xh H d q 4220000121.0⋅=μ μ——圆形断面，μ=1.0令：q H d B 420000121.0μ= 则：q xh BH q =2，q xh BH q =2，给出xh q 与q H 之间的关系例：DN=50mm ，d L =20m ，d =16mm ，m H =8m ，求xh H ？d q xh H H H +=7.10819.10124.01819.11=⨯⨯-⨯=-=m m q H H H ϕααm ，2xh d d q L A H ⋅⋅=9.27.101610000121.04=⨯⨯⨯==g xh BH q l/s ＞2.5l/s ，52.29.2200154.022=⨯⨯=⋅⋅=xh d d q L A H A ——(p80，5-12表)2.1352.27.10=+=+=d q xh H H H mH 2O查表p80，表5-11根据xh d q xh m H H O mH H s l q H −→−+=−→−=−→−27.10/9.2 最不利点消火拴压力确定。
2.消防贮备水量计算100060xf xh t q V ⨯⨯=x L f T Q Q V )(6.3-=池其中：f q ——室内消防用水量 x t ——初期火灾时间，10分钟 f Q ——室内外消防用水量，l/s L Q ——水池连续补水量 x T ——火灾延续时间3.管路水力计算目的：确定DN 和h ∑环状网：假设不通水管段，选不利管段进行计算，方法同给水1)水箱供水：从水箱出水口到最不利点算h ∑，已确定水箱安装高度，选补压设备。
2)水泵供水：从水池液面到最不利点求h ∑，选泵的扬程。
注意：①建筑内同时发生火灾的次数为1次，着火点1处②消防管，低层≮50，高层≮100，且立管不变径(流向水箱供水、水泵供水，双向) ③各立管流量确定应符合规范要求，p82，表5-13 各管段流量应符合实际情况4.余压消耗多层建筑，最不利点Ad q xA H H H +=；xA xA BH q =h H H H d q xB ++=；)(h H B q xA xB +=使得xB q ＞xA q ，故B 点着火消防射流量增大，使水箱贮水迅速放空。
(数据10层建筑，低层出水量=2.5，10分钟水在5分钟用完)，为保证柱出水均匀，需将余压消耗掉。
采用减压孔板g v h 22ξ= 2244d q d QQ v xh ππω===gd q h xh 2)4/(222πξ⨯=，求出d 即为孔口口径。
各层h 不同，求出孔径不同，由小到大，由下到上。
4.增压设备选型 ①水泵，H 、Q ②气罐局部增压 水V =30s ，室内消防用水量 代替水箱 水V =60s ，室内消防用水量m in P 应满足最不利点消火拴口需要的水压。
4-3 自动喷水灭火系统及布置一. 组成及动作过程自喷系统是一种固定式的自动喷水灭火系统设置，在国外有百年的历史，国内有五十余年的历史，是控制火灾的有效手段之一。
与消火拴系统相比有如下优点：1.自动报警，自动洒水。
2.随时处于准备工作状态。
