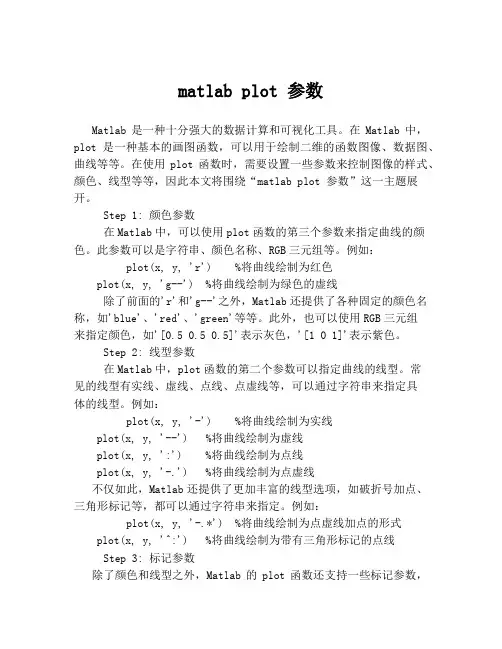

MATLAB中plot的用法

matlab plot 参数Matlab是一种十分强大的数据计算和可视化工具。

在Matlab中，plot是一种基本的画图函数，可以用于绘制二维的函数图像、数据图、曲线等等。

在使用plot函数时，需要设置一些参数来控制图像的样式、颜色、线型等等，因此本文将围绕“matlab plot 参数”这一主题展开。

Step 1: 颜色参数在Matlab中，可以使用plot函数的第三个参数来指定曲线的颜色。

此参数可以是字符串、颜色名称、RGB三元组等。

例如： plot(x, y, 'r') %将曲线绘制为红色plot(x, y, 'g--') %将曲线绘制为绿色的虚线除了前面的'r'和'g--'之外，Matlab还提供了各种固定的颜色名称，如'blue'、'red'、'green'等等。

此外，也可以使用RGB三元组来指定颜色，如'[0.5 0.5 0.5]'表示灰色，'[1 0 1]'表示紫色。

Step 2: 线型参数在Matlab中，plot函数的第二个参数可以指定曲线的线型。

常见的线型有实线、虚线、点线、点虚线等，可以通过字符串来指定具体的线型。

例如：plot(x, y, '-') %将曲线绘制为实线plot(x, y, '--') %将曲线绘制为虚线plot(x, y, ':') %将曲线绘制为点线plot(x, y, '-.') %将曲线绘制为点虚线不仅如此，Matlab还提供了更加丰富的线型选项，如破折号加点、三角形标记等，都可以通过字符串来指定。

例如：plot(x, y, '-.*') %将曲线绘制为点虚线加点的形式plot(x, y, '^:') %将曲线绘制为带有三角形标记的点线Step 3: 标记参数除了颜色和线型之外，Matlab的plot函数还支持一些标记参数，可以在曲线上标记出数据点的位置。

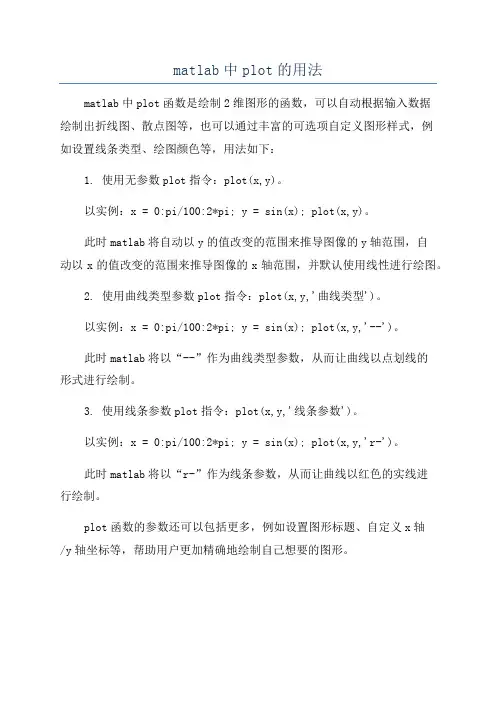

matlab中plot的用法
matlab中plot函数是绘制2维图形的函数，可以自动根据输入数据
绘制出折线图、散点图等，也可以通过丰富的可选项自定义图形样式，例
如设置线条类型、绘图颜色等，用法如下：
1. 使用无参数plot指令：plot(x,y)。

以实例：x = 0:pi/100:2*pi; y = sin(x); plot(x,y)。

此时matlab将自动以y的值改变的范围来推导图像的y轴范围，自
动以x的值改变的范围来推导图像的x轴范围，并默认使用线性进行绘图。

2. 使用曲线类型参数plot指令：plot(x,y,'曲线类型')。

以实例：x = 0:pi/100:2*pi; y = sin(x); plot(x,y,'--')。

此时matlab将以“--”作为曲线类型参数，从而让曲线以点划线的
形式进行绘制。

3. 使用线条参数plot指令：plot(x,y,'线条参数')。

以实例：x = 0:pi/100:2*pi; y = sin(x); plot(x,y,'r-')。

此时matlab将以“r-”作为线条参数，从而让曲线以红色的实线进
行绘制。

plot函数的参数还可以包括更多，例如设置图形标题、自定义x轴
/y轴坐标等，帮助用户更加精确地绘制自己想要的图形。

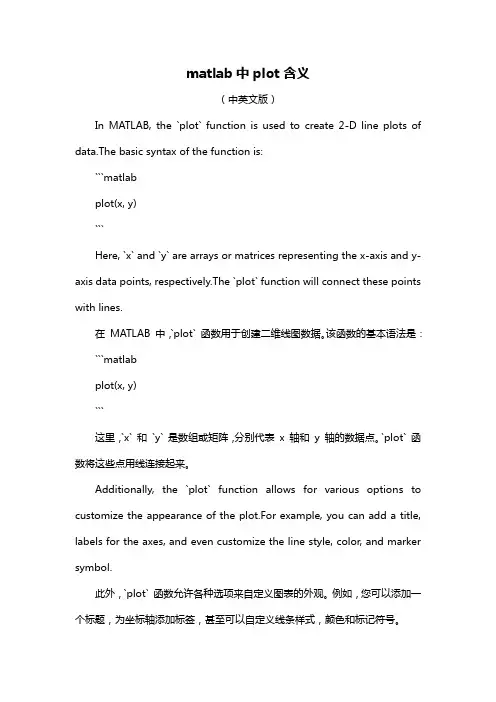

matlab中plot含义（中英文版）In MATLAB, the `plot` function is used to create 2-D line plots of data.The basic syntax of the function is:```matlabplot(x, y)```Here, `x` and `y` are arrays or matrices representing the x-axis and y-axis data points, respectively.The `plot` function will connect these points with lines.在MATLAB 中，`plot` 函数用于创建二维线图数据。

该函数的基本语法是：```matlabplot(x, y)```这里，`x` 和`y` 是数组或矩阵，分别代表x 轴和y 轴的数据点。

`plot` 函数将这些点用线连接起来。

Additionally, the `plot` function allows for various options to customize the appearance of the plot.For example, you can add a title, labels for the axes, and even customize the line style, color, and marker symbol.此外，`plot` 函数允许各种选项来自定义图表的外观。

例如，您可以添加一个标题，为坐标轴添加标签，甚至可以自定义线条样式，颜色和标记符号。

另外，`plot` 函数还有一些其他功能，比如绘制散点图、条形图、饼图等。

例如，要绘制一个散点图，可以使用以下语法：```matlabscatter(x, y)```这里，`x` 和`y` 分别代表x 轴和y 轴的数据点，`scatter` 函数将在这些点上绘制小标记。

matlab中的plot函数
Matlab中的plot函数是一个常用的绘图函数，可以用来绘制2D 和3D图形。

它可以绘制多条曲线，并支持多种颜色、线型和标记。

在使用前需要输入数据和设置参数，然后使用plot函数进行绘图。

除了基本的线性曲线外，plot函数还支持绘制散点图、条形图、面积图等各种不同类型的图形。

在绘制过程中，可以使用hold函数来保持当前图形不变，以便在同一坐标系上绘制多个图形。

使用xlabel、ylabel和title函数可以添加横轴、纵轴和标题标签，使用legend 函数可以添加图例。

通过使用subplot函数，可以将多个子图绘制在同一画布上。

综上所述，plot函数是Matlab中非常重要的绘图函数，是数据可视化和分析的重要工具。

- 1 -。

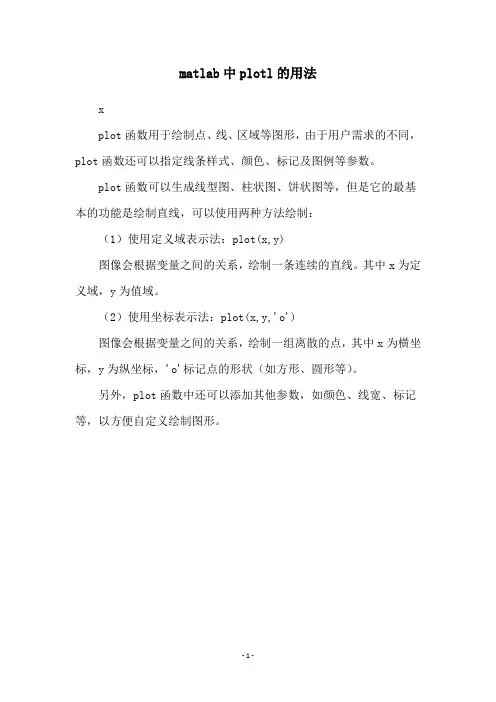

matlab中plotl的用法
x
plot函数用于绘制点、线、区域等图形，由于用户需求的不同，plot函数还可以指定线条样式、颜色、标记及图例等参数。

plot函数可以生成线型图、柱状图、饼状图等，但是它的最基本的功能是绘制直线，可以使用两种方法绘制：
（1）使用定义域表示法：plot(x,y)
图像会根据变量之间的关系，绘制一条连续的直线。

其中x为定义域，y为值域。

（2）使用坐标表示法：plot(x,y,'o')
图像会根据变量之间的关系，绘制一组离散的点，其中x为横坐标，y为纵坐标，'o'标记点的形状（如方形、圆形等）。

另外，plot函数中还可以添加其他参数，如颜色、线宽、标记等，以方便自定义绘制图形。

- 1 -。

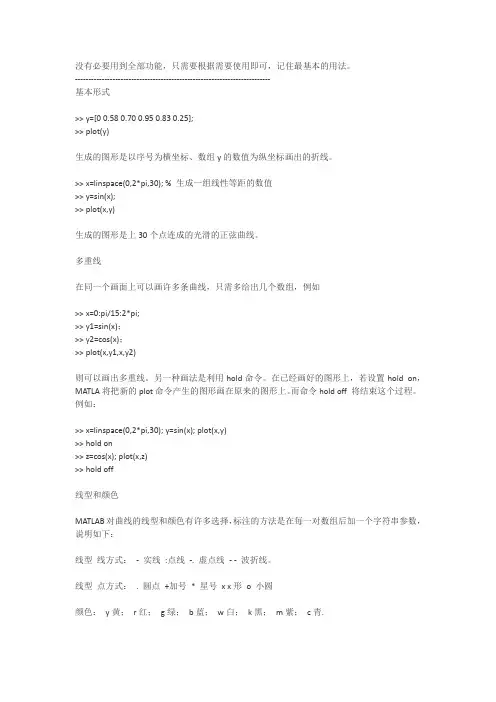

没有必要用到全部功能，只需要根据需要使用即可，记住最基本的用法。

-------------------------------------------------------------------------基本形式>> y=[0 0.58 0.70 0.95 0.83 0.25];>> plot(y)生成的图形是以序号为横坐标、数组y的数值为纵坐标画出的折线。

>> x=linspace(0,2*pi,30); % 生成一组线性等距的数值>> y=sin(x);>> plot(x,y)生成的图形是上30个点连成的光滑的正弦曲线。

多重线在同一个画面上可以画许多条曲线，只需多给出几个数组，例如>> x=0:pi/15:2*pi;>> y1=sin(x)；>> y2=cos(x)；>> plot(x,y1,x,y2)则可以画出多重线。

另一种画法是利用hold命令。

在已经画好的图形上，若设置hold on，MATLA将把新的plot命令产生的图形画在原来的图形上。

而命令hold off 将结束这个过程。

例如：>> x=linspace(0,2*pi,30); y=sin(x); plot(x,y)>> hold on>> z=cos(x); plot(x,z)>> hold off线型和颜色MATLAB对曲线的线型和颜色有许多选择，标注的方法是在每一对数组后加一个字符串参数，说明如下：线型线方式：- 实线:点线-. 虚点线- - 波折线。

线型点方式：. 圆点+加号* 星号x x形o 小圆颜色：y黄；r红；g绿；b蓝；w白；k黑；m紫；c青.以下面的例子说明用法：>> x=0:pi/15:2*pi;>> y1=sin(x); y2=cos(x);>> plot(x,y1,’b:+’,x,y2,’g-.*’)网格和标记在一个图形上可以加网格、标题、x轴标记、y轴标记，用下列命令完成这些工作。

一、介绍Matlab是一款用于科学计算和技术计算的软件，拥有强大的绘图功能，可以用于绘制各种图形、曲线和函数图像。

在Matlab中，使用plot函数可以绘制二元函数的图像，通过调整参数和设置属性，可以实现不同风格和效果的图像展示。

本文将详细介绍在Matlab中如何绘制二元函数的图像，包括基本的绘图方法和常用的设置技巧。

二、绘制二元函数图像的基本方法1. 准备数据在使用Matlab绘制二元函数的图像前，首先需要准备数据。

通常可以通过生成x、y坐标的网格点，然后计算每个点对应的函数值，从而得到二元函数在指定区域内的数据集。

2. 使用plot函数一旦准备好了数据集，就可以使用Matlab的plot函数进行绘图。

plot函数的基本语法为：plot(x, y)，其中x和y分别代表要绘制的点的横坐标和纵坐标。

通过调用plot函数，可以将计算得到的数据点连接起来，形成二元函数的图像。

3. 添加标签和标题为了让图像更加清晰和直观，通常需要添加x和y轴的标签，以及整个图像的标题。

在Matlab中，可以使用xlabel、ylabel和title函数来分别添加x轴、y轴和标题标签。

4. 设置图像属性通过设置图像的属性，可以调整图像的风格和效果。

常用的属性包括线型、线宽、颜色和标记符号等。

在Matlab中，可以使用参数-字符串对的形式来设置图像的属性，例如'LineStyle'、'LineWidth'、'Color'和'Marker'等。

三、绘制常见二元函数的图像在Matlab中，可以绘制各种类型的二元函数的图像，包括线性函数、二次函数、三角函数、指数函数、对数函数等。

下面将分别介绍如何绘制这些常见二元函数的图像。

1. 绘制线性函数图像线性函数的一般形式为y=ax+b，其中a和b分别为常数。

在Matlab 中，可以通过设置a和b的值，然后使用plot函数绘制线性函数的图像。

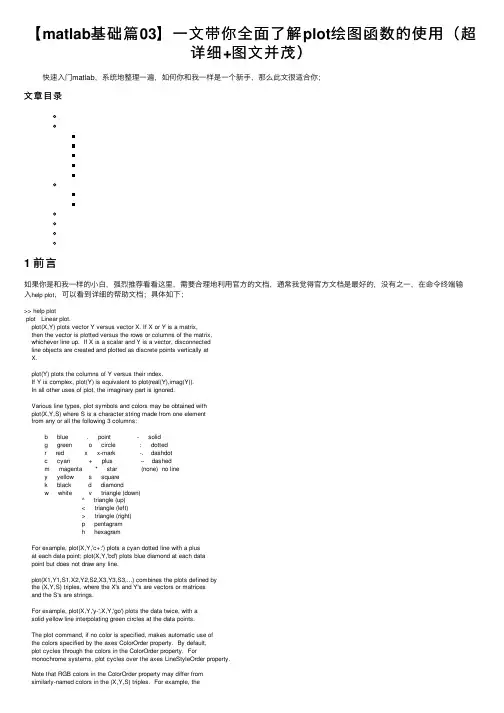

【matlab基础篇03】⼀⽂带你全⾯了解plot绘图函数的使⽤（超详细+图⽂并茂）快速⼊门matlab，系统地整理⼀遍，如何你和我⼀样是⼀个新⼿，那么此⽂很适合你；⽂章⽬录1 前⾔如果你是和我⼀样的⼩⽩，强烈推荐看看这⾥，需要合理地利⽤官⽅的⽂档，通常我觉得官⽅⽂档是最好的，没有之⼀，在命令终端输⼊help plot，可以看到详细的帮助⽂档；具体如下；>> help plotplot Linear plot.plot(X,Y) plots vector Y versus vector X. If X or Y is a matrix,then the vector is plotted versus the rows or columns of the matrix,whichever line up. If X is a scalar and Y is a vector, disconnectedline objects are created and plotted as discrete points vertically atX.plot(Y) plots the columns of Y versus their index.If Y is complex, plot(Y) is equivalent to plot(real(Y),imag(Y)).In all other uses of plot, the imaginary part is ignored.Various line types, plot symbols and colors may be obtained withplot(X,Y,S) where S is a character string made from one elementfrom any or all the following 3 columns:b blue . point - solidg green o circle : dottedr red x x-mark -. dashdotc cyan + plus -- dashedm magenta * star (none) no liney yellow s squarek black d diamondw white v triangle (down)^ triangle (up)< triangle (left)> triangle (right)p pentagramh hexagramFor example, plot(X,Y,'c+:') plots a cyan dotted line with a plusat each data point; plot(X,Y,'bd') plots blue diamond at each datapoint but does not draw any line.plot(X1,Y1,S1,X2,Y2,S2,X3,Y3,S3,...) combines the plots defined bythe (X,Y,S) triples, where the X's and Y's are vectors or matricesand the S's are strings.For example, plot(X,Y,'y-',X,Y,'go') plots the data twice, with asolid yellow line interpolating green circles at the data points.The plot command, if no color is specified, makes automatic use ofthe colors specified by the axes ColorOrder property. By default,plot cycles through the colors in the ColorOrder property. Formonochrome systems, plot cycles over the axes LineStyleOrder property.Note that RGB colors in the ColorOrder property may differ fromsimilarly-named colors in the (X,Y,S) triples. For example, thesecond axes ColorOrder property is medium green with RGB [0 .5 0],while plot(X,Y,'g') plots a green line with RGB [0 1 0].If you do not specify a marker type, plot uses no marker.If you do not specify a line style, plot uses a solid line.plot(AX,...) plots into the axes with handle AX.plot returns a column vector of handles to lineseries objects, onehandle per plotted line.The X,Y pairs, or X,Y,S triples, can be followed byparameter/value pairs to specify additional propertiesof the lines. For example, plot(X,Y,'LineWidth',2,'Color',[.6 0 0])will create a plot with a dark red line width of 2 points.Examplex = -pi:pi/10:pi;y = tan(sin(x)) - sin(tan(x));plot(x,y,'--rs','LineWidth',2,...'MarkerEdgeColor','k',...'MarkerFaceColor','g',...'MarkerSize',10)与plot相关的函数还有plottools, semilogx, semilogy, loglog, plotyy, plot3, grid,title, xlabel, ylabel, axis, axes, hold, legend, subplot, scatter.2 plot2.1 显⽰正弦波显⽰⼀个简单的正弦函数；x=0:2*pi/100:2*pi;y=sin(x);plot(x,y);2.2 修改颜⾊参数颜⾊bgrcmykw下⾯修改为红⾊：x=0:2*pi/100:2*pi;y=sin(x);plot(x,y,'r');结果如下：2.3 修改点的形状参数形状图标-solido circlex x-mark+plus*stars squared diamondv triangle (down)^triangle (up)<triangle (left)>triangle (right)ppentagram h hexagram参数形状图标将点形状显⽰为六边形；x=0:2*pi/20:2*pi;y=sin(x);plot(x,y,'h','MarkerSize',10);结果如下：相关参数：MarkerEdgeColor ：点边框颜⾊；MarkerFaceColor ：点表⾯颜⾊；MarkerSize ：点的⼤⼩；2.4 修改线的形状符号形状:dotted -.dashdot --dashedx=0:2*pi/20:2*pi;y=sin(x);plot(x,y,':','LineWidth',3);LineWidth 的参数为线宽；x=0:2*pi/20:2*pi;y=sin(x);plot(x,y,'-.','LineWidth',3);x=0:2*pi/20:2*pi;y=sin(x);plot(x,y,'--','LineWidth',3);2.5 多个参数修改下⾯修改多个参数属性显⽰⼀下正弦波；x = 0:2*pi/100:2*pi;y = sin(x);plot(x,y,'--rs','LineWidth',2,...'MarkerEdgeColor','k',...'MarkerFaceColor','g',... 'MarkerSize',10);结果如下：3 subplotsubplot 的使⽤⽅法如下：subplot Create axes in tiled positions.H = subplot(m,n,p), or subplot(mnp), breaks the Figure windowinto an m-by-n matrix of small axes, selects the p-th axes forthe current plot, and returns the axes handle. The axes arecounted along the top row of the Figure window, then the second row, etc. For example,subplot(2,1,1), PLOT(income)subplot(2,1,2), PLOT(outgo)通俗的讲：subplot(⾏，列，index)注意：plot函数要在subplot表明位置之后再调⽤。

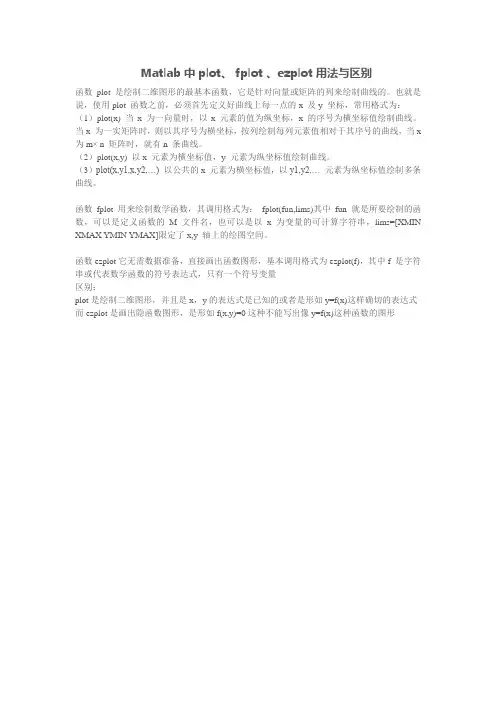

Matlab 中plot、 fplot 、ezplot用法与区别
函数plot 是绘制二维图形的最基本函数，它是针对向量或矩阵的列来绘制曲线的。

也就是说，使用plot 函数之前，必须首先定义好曲线上每一点的x 及y 坐标，常用格式为：（1）plot(x) 当x 为一向量时，以x 元素的值为纵坐标，x 的序号为横坐标值绘制曲线。

当x 为一实矩阵时，则以其序号为横坐标，按列绘制每列元素值相对于其序号的曲线，当x 为m× n 矩阵时，就有n 条曲线。

（2）plot(x,y) 以x 元素为横坐标值，y 元素为纵坐标值绘制曲线。

（3）plot(x,y1,x,y2,…) 以公共的x 元素为横坐标值，以y1,y2,… 元素为纵坐标值绘制多条曲线。

函数fplot 用来绘制数学函数，其调用格式为：fplot(fun,lims)其中fun 就是所要绘制的函数，可以是定义函数的M 文件名，也可以是以x 为变量的可计算字符串，lims=[XMIN XMAX YMIN YMAX]限定了x,y 轴上的绘图空间。

函数ezplot它无需数据准备，直接画出函数图形，基本调用格式为ezplot(f)，其中f 是字符串或代表数学函数的符号表达式，只有一个符号变量
区别：
plot是绘制二维图形，并且是x，y的表达式是已知的或者是形如y=f(x)这样确切的表达式而ezplot是画出隐函数图形，是形如f(x,y)=0这种不能写出像y=f(x)这种函数的图形。
