matlab画图基本函数和参数之plot

matlab plot 参数Matlab是一种十分强大的数据计算和可视化工具。

在Matlab中，plot是一种基本的画图函数，可以用于绘制二维的函数图像、数据图、曲线等等。

在使用plot函数时，需要设置一些参数来控制图像的样式、颜色、线型等等，因此本文将围绕“matlab plot 参数”这一主题展开。

Step 1: 颜色参数在Matlab中，可以使用plot函数的第三个参数来指定曲线的颜色。

此参数可以是字符串、颜色名称、RGB三元组等。

例如： plot(x, y, 'r') %将曲线绘制为红色plot(x, y, 'g--') %将曲线绘制为绿色的虚线除了前面的'r'和'g--'之外，Matlab还提供了各种固定的颜色名称，如'blue'、'red'、'green'等等。

此外，也可以使用RGB三元组来指定颜色，如'[0.5 0.5 0.5]'表示灰色，'[1 0 1]'表示紫色。

Step 2: 线型参数在Matlab中，plot函数的第二个参数可以指定曲线的线型。

常见的线型有实线、虚线、点线、点虚线等，可以通过字符串来指定具体的线型。

例如：plot(x, y, '-') %将曲线绘制为实线plot(x, y, '--') %将曲线绘制为虚线plot(x, y, ':') %将曲线绘制为点线plot(x, y, '-.') %将曲线绘制为点虚线不仅如此，Matlab还提供了更加丰富的线型选项，如破折号加点、三角形标记等，都可以通过字符串来指定。

例如：plot(x, y, '-.*') %将曲线绘制为点虚线加点的形式plot(x, y, '^:') %将曲线绘制为带有三角形标记的点线Step 3: 标记参数除了颜色和线型之外，Matlab的plot函数还支持一些标记参数，可以在曲线上标记出数据点的位置。

matlabplot函数详解plot函数是MATLAB中最重要和最常用的绘图函数之一、它可以绘制多种类型的图形，如折线图、散点图、柱状图等。

在本文中，我们将详细介绍plot函数的用法和参数，以及一些实例演示。

plot函数的一般用法为：plot(x, y, LineSpec)，其中x和y分别是要绘制的数据点的横坐标和纵坐标，LineSpec是一个可选参数，用于指定线条的样式和颜色。

1.绘制简单的折线图首先，我们来绘制一个简单的折线图，假设我们有一个数据集x和一个对应的函数y = sin(x)。

我们可以使用以下代码绘制这个折线图：x = linspace(0, 2*pi, 100); % 生成0到2π之间的100个等间距点y = sin(x); % 计算对应的sin值plot(x, y) % 绘制折线图运行以上代码，我们就能得到一个以x为横轴，以y为纵轴的折线图。

2.指定线条样式和颜色我们可以使用LineSpec参数来指定线条的样式和颜色。

LineSpec是一个由3个部分组成的字符串，分别表示线条类型、标记类型和颜色。

例如，我们可以使用红色实线和圆形标记来绘制折线图，代码如下所示：plot(x, y, 'r-o')其中，'r'表示红色，'-'表示实线，'o'表示圆形标记。

运行以上代码，我们可以得到红色实线和圆形标记的折线图。

3.绘制多条曲线plot函数可以同时绘制多条曲线。

我们只需要将不同的数据点传递给x和y，然后用逗号分隔开即可。

例如，我们可以绘制一个由两条正弦曲线构成的图形，代码如下所示：y1 = sin(x);y2 = sin(2*x);plot(x, y1, x, y2)运行以上代码，我们将得到两条正弦曲线组成的图形。

title('折线图示例')xlabel('x')ylabel('y')5.修改坐标轴范围有时候，我们希望修改坐标轴的范围，以更好地展示数据。

matlab中plot绘制函数（原创版）目录一、matlab 中 plot 函数的基本用法二、plot 函数的坐标轴参数设置三、plot 函数的线型、颜色和宽度设置四、使用 plot 函数绘制函数 y=sin(x) 的图形五、使用 hold on 语句在同一图上绘制多个图形六、注意事项和常见问题正文matlab 中 plot 函数是一个非常常用的绘图函数，它可以用来绘制各种函数的图形。

下面我们来详细了解一下 matlab 中 plot 函数的基本用法以及一些参数设置的方法。

一、matlab 中 plot 函数的基本用法plot 函数的基本语法如下：```matlabplot(x,y)```其中，x 和 y 分别是需要绘制的图形的 x 轴和 y 轴的数据。

例如，我们可以使用以下代码绘制一个简单的正弦函数的图形：```matlabx = 0:pi/10:2*pi;y = sin(x);plot(x,y)```二、plot 函数的坐标轴参数设置plot 函数中，可以通过设置坐标轴参数来调整图形的显示效果。

常用的坐标轴参数包括：- xlabel：x 轴标签- ylabel：y 轴标签- title：图形标题- grid：是否显示网格线例如，我们可以使用以下代码设置坐标轴参数：```matlabx = 0:pi/10:2*pi;y = sin(x);plot(x,y,"-",xlabel"x 轴参数",ylabel"y 轴参数",title"正弦函数图形")grid on```三、plot 函数的线型、颜色和宽度设置plot 函数中，可以通过设置线型、颜色和宽度来调整图形的显示效果。

常用的设置方法如下：- 线型：使用 "-"、"--"、":" 等符号来设置线型- 颜色：使用颜色字符或颜色编号来设置颜色- 宽度：使用 "LineWidth" 参数来设置线宽例如，我们可以使用以下代码设置线型、颜色和宽度：```matlabx = 0:pi/10:2*pi;y = sin(x);plot(x,y,"-",Color="red",LineWidth=2)```四、使用 plot 函数绘制函数 y=sin(x) 的图形我们已经在前面介绍了如何使用 plot 函数绘制正弦函数的图形，这里就不再赘述。

在MATLAB中，plot是一种用于绘制二维图形的函数，它可以根据给定的数据创建折线图、散点图和其他类型的图形。

plot函数可以帮助用户直观地展示数据的变化趋势，比较不同数据之间的关系，以及观察数据的分布情况等。

本文将详细介绍MATLAB中plot函数的用法，包括基本语法、常用参数和实际应用技巧。

一、plot函数的基本语法在MATLAB中，plot函数的基本语法如下：plot(Y) 绘制向量Y的折线图plot(X,Y) 绘制向量X和Y的折线图plot(X1,Y1,...,Xn,Yn) 绘制多组数据的折线图其中，参数X和Y分别为要绘制的数据的横坐标和纵坐标，可以是向量或矩阵。

当只有一个参数时，plot函数默认将其视作Y轴的数据，横坐标自动生成；当有两个参数时，第一个参数视作X轴的数据，第二个参数视作Y轴的数据；当有多组数据时，可以同时绘制多条折线图。

二、plot函数的常用参数1. 颜色参数在plot函数中可以使用以下参数指定折线图的颜色和线型：• 'r' –红色• 'g' –绿色• 'b' –蓝色• 'k' –黑色• 'm' –洋红色• 'c' –青色• 'y' –黄色• 'w' –白色• '- ' –实线• '--' –虚线• ':' –点线• '-.' –点划线plot(X,Y,'r--')表示绘制红色虚线折线图。

2. 标题和标签参数可以使用以下参数添加折线图的标题和轴标签：• title('标题') –添加图形标题• xlabel('横轴标签') –添加横轴标签• ylabel('纵轴标签') –添加纵轴标签3. 图例参数使用legend函数可以为折线图添加图例，使得不同线条对应的含义清晰明了，例如：legend('数据1','数据2','数据3')4. 网格参数可以通过grid函数添加网格线，提高图形的可读性，例如：grid on5. 其他参数除了上述参数外，plot函数还有许多其他参数可以设置，如线宽、标记样式、坐标轴范围等，具体用法可以参考MATLAB冠方文档。

Matlab中plot、fplot、ezplot用法与区别
函数plot是绘制二维图形的最基本函数，它是针对向量或矩阵的列来绘制曲线的。

也就是说，使用plot函数之前，必须首先定义好曲线上每一点的x及y坐标，常用格式为：（1）plot(x)当x为一向量时，以x元素的值为纵坐标，x的序号为横坐标值绘制曲线。

当x为一实矩阵时，则以其序号为横坐标，按列绘制每列元素值相对于其序号的曲线，当x 为m×n矩阵时，就有n条曲线。

（2）plot(x,y)以x元素为横坐标值，y元素为纵坐标值绘制曲线。

（3）plot(x,y1,x,y2,…)以公共的x元素为横坐标值，以y1,y2,…元素为纵坐标值绘制多条曲线。

函数fplot用来绘制数学函数，其调用格式为：fplot(fun,lims)其中fun就是所要绘制的函数，可以是定义函数的M文件名，也可以是以x为变量的可计算字符串，lims=[XMIN XMAX YMIN YMAX]限定了x,y轴上的绘图空间。

函数ezplot它无需数据准备，直接画出函数图形，基本调用格式为ezplot(f)，其中f是字符串或代表数学函数的符号表达式，只有一个符号变量
区别：
plot是绘制二维图形，并且是x，y的表达式是已知的或者是形如y=f(x)这样确切的表达式而ezplot是画出隐函数图形，是形如f(x,y)=0这种不能写出像y=f(x)这种函数的图形。

matlab中plot的功能及其用法Matlab是一种非常强大的数学软件，它可以用于各种数学计算和数据分析。

其中，plot是Matlab中最常用的功能之一，它可以用于绘制各种图形，如折线图、散点图、柱状图等。

本文将介绍plot的功能及其用法。

一、plot的基本语法plot的基本语法如下：plot(x,y)其中，x和y分别是要绘制的数据的横坐标和纵坐标。

例如，要绘制一条折线图，可以使用以下代码：x = 1:10;y = [1 2 3 4 5 6 7 8 9 10];plot(x,y);这段代码将绘制一条从(1,1)到(10,10)的折线图。

二、plot的常用参数除了基本语法外，plot还有许多常用参数，可以用于控制图形的样式和属性。

下面是一些常用的参数：1. 颜色参数plot可以使用不同的颜色来绘制图形。

常用的颜色参数包括：- 'r'：红色- 'g'：绿色- 'b'：蓝色- 'c'：青色- 'm'：洋红色- 'y'：黄色- 'k'：黑色- 'w'：白色例如，要绘制一条红色的折线图，可以使用以下代码：plot(x,y,'r');2. 线型参数plot还可以使用不同的线型来绘制图形。

常用的线型参数包括：- '-'：实线- '--'：虚线- ':'：点线- '-.'：点划线例如，要绘制一条虚线的折线图，可以使用以下代码：plot(x,y,'--');3. 标记参数plot还可以在数据点上添加标记。

常用的标记参数包括：- 'o'：圆圈- '+'：加号- '*'：星号- '.'：点- 'x'：叉号例如，要在数据点上添加星号标记，可以使用以下代码：plot(x,y,'*');4. 标题和标签plot还可以添加标题和标签。

MATLAB图像生成函数Plot（）总结一、基本形式（1）>> y=[0 0.58 0.70 0.95 0.83 0.25];>> plot(y)生成的图形是以序号为横坐标、数组y的数值为纵坐标画出的折线。

（2）>> x=linspace(0,2*pi,30); % 生成一组线性等距的数值>> y=sin(x);>> plot(x,y)生成的图形是上30个点连成的光滑的正弦曲线。

二、多重线（1）在同一个画面上可以画许多条曲线，只需多给出几个数组：>> x=0:pi/15:2*pi;>> y1=sin(x)；>> y2=cos(x)；>> plot(x,y1,x,y2)（2）利用hold命令。

在已经画好的图形上，若设置hold on，MATLA 将把新的plot命令产生的图形画在原来的图形上。

而命令hold off 将结束这个过程。

例如：>> x=linspace(0,2*pi,30); y=sin(x); plot(x,y)>> hold on>> z=cos(x); plot(x,z)>> hold off三、线型和颜色MATLAB对曲线的线型和颜色有许多选择，标注的方法是在每一对数组后加一个字符串参数，说明如下：（1）线型线方式： - 实线 :点线 -. 虚点线 - - 波折线。

（2）线型点方式： . 圆点 +加号 * 星号 x x形 o 小圆（3）颜色： y黄； r红； g绿； b蓝； w白； k黑； m紫； c青.以下面的例子说明用法：>> x=0:pi/15:2*pi;>> y1=sin(x); y2=cos(x);>> plot(x,y1,’b:+’,x,y2,’g-.*’)四、改变坐标轴（1）网格和标记在一个图形上可以加网格、标题、x轴标记、y轴标记，用下列命令完成这些工作。

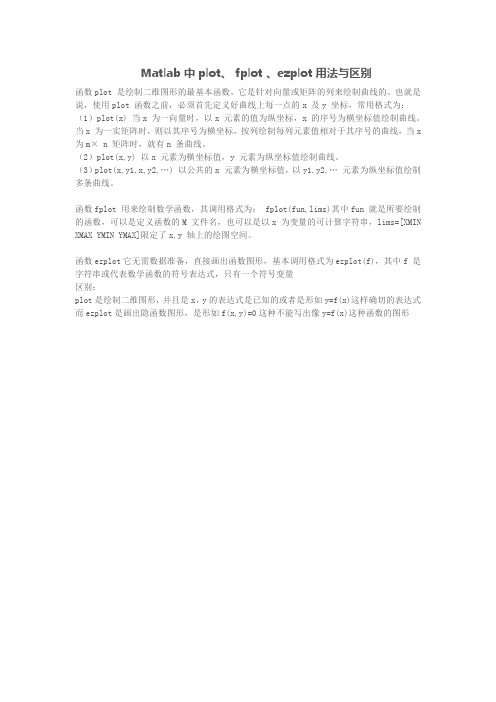

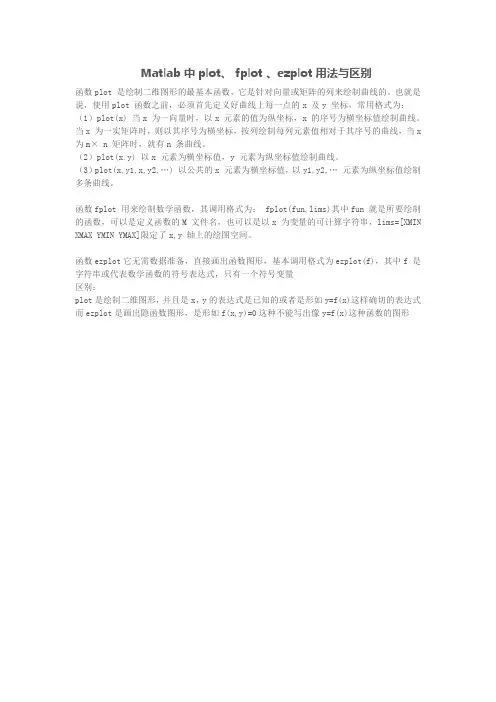

Matlab 中plot、 fplot 、ezplot用法与区别
函数plot 是绘制二维图形的最基本函数，它是针对向量或矩阵的列来绘制曲线的。

也就是说，使用plot 函数之前，必须首先定义好曲线上每一点的x 及y 坐标，常用格式为：（1）plot(x) 当x 为一向量时，以x 元素的值为纵坐标，x 的序号为横坐标值绘制曲线。

当x 为一实矩阵时，则以其序号为横坐标，按列绘制每列元素值相对于其序号的曲线，当x 为m× n 矩阵时，就有n 条曲线。

（2）plot(x,y) 以x 元素为横坐标值，y 元素为纵坐标值绘制曲线。

（3）plot(x,y1,x,y2,…) 以公共的x 元素为横坐标值，以y1,y2,… 元素为纵坐标值绘制多条曲线。

函数fplot 用来绘制数学函数，其调用格式为：fplot(fun,lims)其中fun 就是所要绘制的函数，可以是定义函数的M 文件名，也可以是以x 为变量的可计算字符串，lims=[XMIN XMAX YMIN YMAX]限定了x,y 轴上的绘图空间。

函数ezplot它无需数据准备，直接画出函数图形，基本调用格式为ezplot(f)，其中f 是字符串或代表数学函数的符号表达式，只有一个符号变量
区别：
plot是绘制二维图形，并且是x，y的表达式是已知的或者是形如y=f(x)这样确切的表达式而ezplot是画出隐函数图形，是形如f(x,y)=0这种不能写出像y=f(x)这种函数的图形。

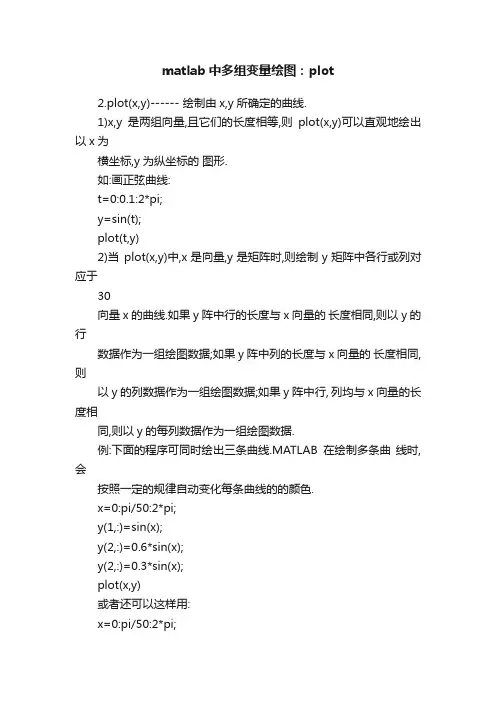

matlab中多组变量绘图：plot2.plot(x,y)------ 绘制由x,y所确定的曲线.1)x,y是两组向量,且它们的长度相等,则plot(x,y)可以直观地绘出以x为横坐标,y为纵坐标的图形.如:画正弦曲线:t=0:0.1:2*pi;y=sin(t);plot(t,y)2)当plot(x,y)中,x是向量,y是矩阵时,则绘制y矩阵中各行或列对应于30向量x的曲线.如果y阵中行的长度与x向量的长度相同,则以y的行数据作为一组绘图数据;如果y阵中列的长度与x向量的长度相同,则以y的列数据作为一组绘图数据;如果y阵中行, 列均与x向量的长度相同,则以y的每列数据作为一组绘图数据.例:下面的程序可同时绘出三条曲线.MATLAB在绘制多条曲线时,会按照一定的规律自动变化每条曲线的的颜色.x=0:pi/50:2*pi;y(1,:)=sin(x);y(2,:)=0.6*sin(x);y(2,:)=0.3*sin(x);plot(x,y)或者还可以这样用:x=0:pi/50:2*pi;y=[ sin(x); 0.6*sin(x); 0.3*sin(x)];plot(x,y)01234567-1-0.8-0.6-0.4-0.20.20.40.60.813) 如果x,y是同样大小的矩阵,则plot(x,y)绘出y中各列相应于x 中各列的图形.例:x(1,:)=0:pi/50:2*pi;x(2,:)=pi/4:pi/50:2*pi+pi/4;x(3,:)=pi/2:pi/50:2*pi+pi/2;y(1,:)=sin(x(1,:));y(2,:)=0.6*sin(x(2,:));y(3,:)=0.3*sin(x(3,:));plot(x,y)x=x';y=y';figure31plot(x,y)在这个例子中,x------ 3x101,y------3x101,所以第一个plot按列画出101条曲线,每条3个点;而x'------101x3,y'------ 101x3,所以第二个plot按列画出3条曲线,每条101个点.012345678-1-0.8-0.6-0.4-0.20.20.40.60.81012345678-1-0.8-0.6-0.4-0.20.20.40.60.813. 多组变量绘图:plot(x1, y1, 选项1, x2, y2, 选项2, ……)上面的plot格式中,选项是指为了区分多条画出曲线的颜色,线型及标记点而设定的曲线的属性.MATLAB在多组变量绘图时,可将曲线以不同的颜色,不同的线型及标记点表示出来.这些选项如下表所示:各种颜色属性选项选项意义选项意义'r' 红色 'm' 粉红'g' 绿色 'c' 青色32'b' 兰色 'w' 白色'y' 黄色 'k' 黑色各种线型属性选项选项意义选项意义'-' 实线 '--' 虚线':' 点线 '-.' 点划线各种标记点属性选项选项意义选项意义'.' 用点号绘制各数据点 '^' 用上三角绘制各数据点'+' 用'+'号绘制各数据点 'v' 用下三角绘制各数据点'*' 用'*'号绘制各数据点 '>' 用右三角绘制各数据点' .' 用'.'号绘制各数据点 '<' 用左三角绘制各数据点's'或squar 用正方形绘制各数据点'p' 用五角星绘制各数据点'd'或diamond用菱形绘制各数据点 'h' 用六角星绘制各数据点这些选项可以连在一起用,如:'-.g'表示绘制绿色的点划线,'g+'表示用绿色的 '+'号绘制曲线.注意:1)表示属性的符号必须放在同一个字符串中;2)可同时指定2~3个属性;3) 与先后顺序无关;4)指定的属性中,同一种属性不能有两个以上.例:t=0:0.1:2*pi;y1=sin(t);y2=cos(t);y3=sin(t).*cos(t);plot(t,y1, '-r',t,y2, ':g',t,y3, '*b')该程序还可以按下面的方式写:t=0:0.1:2*pi;y1=sin(t);y2=cos(t);y3=sin(t).*cos(t);plot(t,y1, '-r')hold onplot(t,y2, ':g')plot(t,y3, '*b')hold off注:在MATLAB中,如画图前已有打开的图形窗口,则再画图系统将自动擦掉坐标系中已有的图形对象,但设置了hold on后,可以保持坐标系中已绘出的图形.。
