模拟电子技术试题汇编成都理工大学工程技术学院电子技术基础教研室2010-9第一章半导体器件一、填空题1、本征硅中若掺入5价元素的原子，则多数载流子应是电子，少数载流子应是空穴。

2、在N型半导体中，电子浓度大于空穴浓度，而在P 型半导体中，电子浓度小于空穴浓度。

3、结反向偏置时，空间电荷区将变宽。

4、双极型三极管输出特性的三个区域分别是饱和区、放大区、截止区。

5、场效应管分为两大类：一类称为_结型场效应管，另一类称为绝缘栅场效应管。

6、结外加反向电压，即电源的正极接N区，电源的负极接P区,这种接法称为反向接法或_反向偏置。

7、半导体二极管的基本特性是单向导电性，在电路中可以起整流和检波等作用。

8、双极型半导体三极管按结构可分为型和型两种，它们的符号分别为和。

9、结中进行着两种载流子的运动：多数载流子的扩散运动和少数载流子的漂移运动。

10、硅二极管的死区电压约为0.5，锗二极管的死区电压约为0.1。

11、晶体管穿透电流CEO I 是反向饱和电流CBO I 的1+β倍，在选用晶体管的时候，一般希望CBO I 尽量小。

12、场效应管实现放大作用的重要参数是跨导m g 。

13、结具有单向导电特性。

14、双极型三极管有两个结，分别是集电结和_发射结。

15、为了保证三极管工作在放大区，应使发射结正向偏置，集电路反向偏置。

16、场效应管是电压控制型元件，而双极型三极管是电流控制型元件。

17、本征硅中若掺入3价元素的原子，则多数载流子应是 空穴 ，少数载流子应是 电子 。

18、P 型半导体的多数载流子是 空穴 ，少数载流子是 电子 。

19、结外加正向电压，即电源的正极接P 区，电源的负极接N 区,这种接法称为 正向接法 或_正向偏置。

20、从双极型三极管内部三个区引出三个电极，分别是_集电极、发射极和基极。

21、双极型三极管起放大作用的外部条件是：（1）发射结外加_正向电压；（2）集电结外加反向电压。

22、N 型半导体可用正离子和等量的负电子来简化表示。

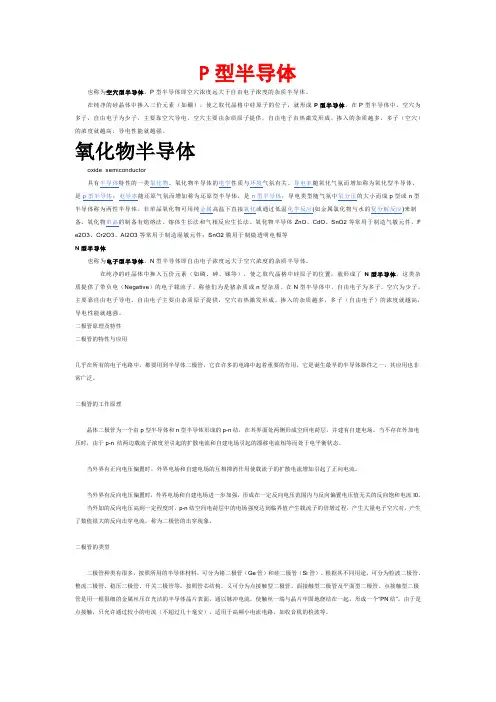

P型半导体也称为空穴型半导体。

P型半导体即空穴浓度远大于自由电子浓度的杂质半导体。

在纯净的硅晶体中掺入三价元素（如硼），使之取代晶格中硅原子的位子，就形成P型半导体。

在P型半导体中，空穴为多子，自由电子为少子，主要靠空穴导电。

空穴主要由杂质原子提供，自由电子由热激发形成。

掺入的杂质越多，多子（空穴）的浓度就越高，导电性能就越强。

氧化物半导体oxide semiconductor具有半导体特性的一类氧化物。

氧化物半导体的电学性质与环境气氛有关。

导电率随氧化气氛而增加称为氧化型半导体，是p型半导体；电导率随还原气氛而增加称为还原型半导体，是n型半导体；导电类型随气氛中氧分压的大小而成p型或n型半导体称为两性半导体。

非单晶氧化物可用纯金属高温下直接氧化或通过低温化学反应(如金属氯化物与水的复分解反应)来制备。

氧化物单晶的制备有焰熔法、熔体生长法和气相反应生长法。

氧化物半导体ZnO、CdO、SnO2等常用于制造气敏元件，F e2O3、Cr2O3、Al2O3等常用于制造湿敏元件；SnO2膜用于制做透明电极等N型半导体也称为电子型半导体。

N型半导体即自由电子浓度远大于空穴浓度的杂质半导体。

在纯净的硅晶体中掺入五价元素（如磷、砷、锑等），使之取代晶格中硅原子的位置，就形成了N型半导体。

这类杂质提供了带负电（Negative）的电子载流子，称他们为是猪杂质或n型杂质。

在N型半导体中，自由电子为多子，空穴为少子，主要靠自由电子导电。

自由电子主要由杂质原子提供，空穴由热激发形成。

掺入的杂质越多，多子（自由电子）的浓度就越高，导电性能就越强。

二极管原理及特性二极管的特性与应用几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。

二极管的工作原理晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。

当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

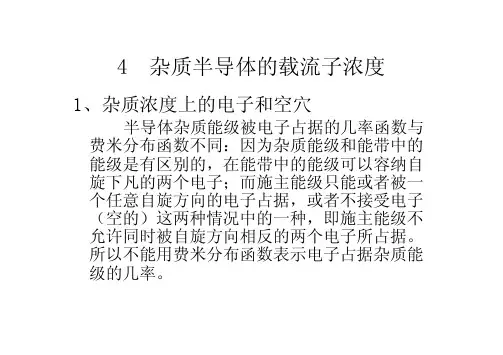

4 杂质半导体的载流子浓度1、杂质浓度上的电子和空穴半导体杂质能级被电子占据的几率函数与费米分布函数不同：因为杂质能级和能带中的能级是有区别的，在能带中的能级可以容纳自旋下凡的两个电子；而施主能级只能或者被一个任意自旋方向的电子占据，或者不接受电子（空的）这两种情况中的一种，即施主能级不允许同时被自旋方向相反的两个电子所占据。

所以不能用费米分布函数表示电子占据杂质能级的几率。

可以证明：电子占据施主能级的概率为：空穴占据受主能级的概率为：DE A E 01()11exp()2D DF f E E E k T=−+01()11exp()2A F A f E E E k T =−+2、杂质半导体中的载流子浓度：施主浓度：受主浓度二者就是杂质的量子态密度则：施主杂质上未电离化的电子浓度受主杂质上未电离化的空穴浓度D N A N 0()11exp()2D D D A F A N n N fE E E k T==−+0()11exp()2A A A A D F N p N f E E E k T ==−+施主杂质上电离化的电子浓度受主杂质上电离化的空穴浓度0(1())12exp()D DD D D D D F N n N n N fE E E k T +=−=−=−+−0(1())12ex p ()A D A A A AF A N p N p N f E E E kT −=−=−=−+−分析可知：当》1时，，说明当费米能级远在之下时，可以认为施主杂质几乎全部电离。

反之，远在之上时，施主杂质基本上没有电离。

时，，说明施主杂质有1／3电离，还有2／3没有电离。

同理可以分析受主杂质。

/3DD n N +=0D n ≈D D n N +≈D E F E D E D F E E =2/3D D n N =/3D D n N +=3、n 型半导体的载流子浓度假设只含一种n 型杂质。

在热平衡条件下，半导体是电中性的：n 0=p 0+n D +左边为单位体积中的负电荷数（实际上为导带中的电子浓度）；右边是单位体积中的正电荷数（实际上是价带中的空穴浓度与施主浓度之和）由于:0(1())12exp()D D D D D D D F N n N n N f E E E k T +=−=−=−+−得到:上式中除之外，其余各量为已知。

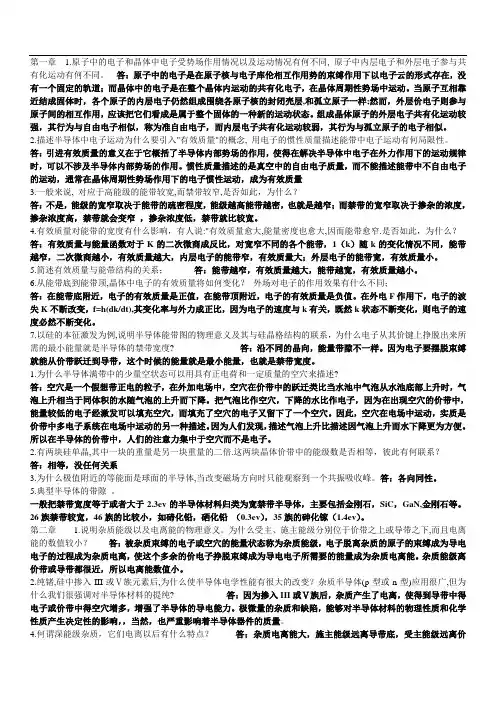

第一章 1.原子中的电子和晶体中电子受势场作用情况以及运动情况有何不同, 原子中内层电子和外层电子参与共有化运动有何不同。

答：原子中的电子是在原子核与电子库伦相互作用势的束缚作用下以电子云的形式存在，没有一个固定的轨道；而晶体中的电子是在整个晶体内运动的共有化电子，在晶体周期性势场中运动。

当原子互相靠近结成固体时，各个原子的内层电子仍然组成围绕各原子核的封闭壳层,和孤立原子一样;然而，外层价电子则参与原子间的相互作用，应该把它们看成是属于整个固体的一种新的运动状态。

组成晶体原子的外层电子共有化运动较强，其行为与自由电子相似，称为准自由电子，而内层电子共有化运动较弱，其行为与孤立原子的电子相似。

2.描述半导体中电子运动为什么要引入"有效质量"的概念, 用电子的惯性质量描述能带中电子运动有何局限性。

答：引进有效质量的意义在于它概括了半导体内部势场的作用，使得在解决半导体中电子在外力作用下的运动规律时，可以不涉及半导体内部势场的作用。

惯性质量描述的是真空中的自由电子质量，而不能描述能带中不自由电子的运动，通常在晶体周期性势场作用下的电子惯性运动，成为有效质量3.一般来说, 对应于高能级的能带较宽,而禁带较窄,是否如此，为什么？答：不是，能级的宽窄取决于能带的疏密程度，能级越高能带越密，也就是越窄；而禁带的宽窄取决于掺杂的浓度，掺杂浓度高，禁带就会变窄，掺杂浓度低，禁带就比较宽。

4.有效质量对能带的宽度有什么影响，有人说:"有效质量愈大,能量密度也愈大,因而能带愈窄.是否如此，为什么？答：有效质量与能量函数对于K的二次微商成反比，对宽窄不同的各个能带，1（k）随k的变化情况不同，能带越窄，二次微商越小，有效质量越大，内层电子的能带窄，有效质量大；外层电子的能带宽，有效质量小。

5.简述有效质量与能带结构的关系；答：能带越窄，有效质量越大，能带越宽，有效质量越小。

6.从能带底到能带顶,晶体中电子的有效质量将如何变化？外场对电子的作用效果有什么不同；答：在能带底附近，电子的有效质量是正值，在能带顶附近，电子的有效质量是负值。

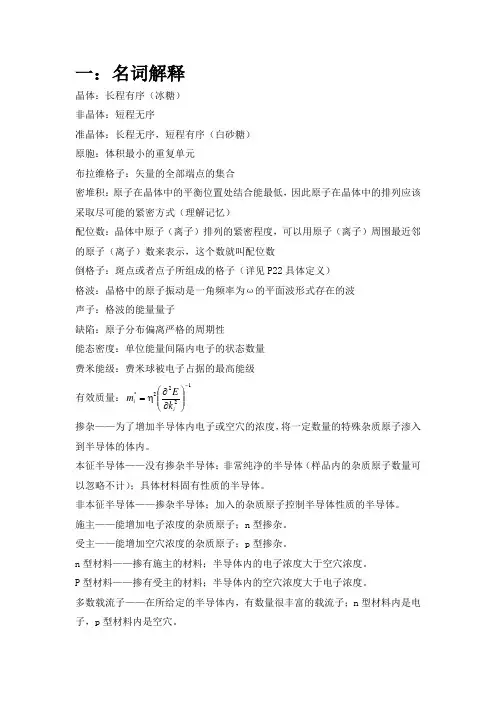

一：名词解释晶体：长程有序（冰糖）非晶体：短程无序准晶体：长程无序，短程有序（白砂糖）原胞：体积最小的重复单元布拉维格子：矢量的全部端点的集合密堆积：原子在晶体中的平衡位置处结合能最低，因此原子在晶体中的排列应该采取尽可能的紧密方式（理解记忆）配位数：晶体中原子（离子）排列的紧密程度，可以用原子（离子）周围最近邻的原子（离子）数来表示，这个数就叫配位数倒格子：斑点或者点子所组成的格子（详见P22具体定义）格波：晶格中的原子振动是一角频率为ω的平面波形式存在的波声子：格波的能量量子缺陷：原子分布偏离严格的周期性能态密度：单位能量间隔内电子的状态数量费米能级：费米球被电子占据的最高能级有效质量：1222*-⎪⎪⎭⎫⎝⎛∂∂=ii kEm掺杂——为了增加半导体内电子或空穴的浓度，将一定数量的特殊杂质原子渗入到半导体的体内。

本征半导体——没有掺杂半导体；非常纯净的半导体（样品内的杂质原子数量可以忽略不计）；具体材料固有性质的半导体。

非本征半导体——掺杂半导体；加入的杂质原子控制半导体性质的半导体。

施主——能增加电子浓度的杂质原子；n型掺杂。

受主——能增加空穴浓度的杂质原子；p型掺杂。

n型材料——掺有施主的材料；半导体内的电子浓度大于空穴浓度。

P型材料——掺有受主的材料；半导体内的空穴浓度大于电子浓度。

多数载流子——在所给定的半导体内，有数量很丰富的载流子；n型材料内是电子，p型材料内是空穴。

少数载流子——在所给定的半导体内，有数量很少的载流子；n 型材料内是空穴，p 型材料内是电子。

复合：电子和空穴（载流子）被湮灭或消失的过程 产生：电子和空穴（载流子）被创建的过程 小注入：详见第三章内建电势：热平衡条件下的耗尽区电压二：填空题晶体的宏观特性：对称性、均匀性、稳定性 氯化钠结构：两套交错的面心立方晶面密勒指数：平移（离开坐标原点）、截距、取倒、化整、加括号（） 晶向密勒指数：平移（回到坐标原点）、投影、化整、加括号【】 强键：离子键，共价键，金属键 弱键：范德瓦尔斯键，氢键 部分结合能详见第二章q 的取值空间：aπ±，即为第一布里渊区 色散关系的性质：偶函数和周期函数 边界条件：aq aππ≤<-，此时l 应限制在22N l N ≤<-晶格振动的波矢数=晶格的原胞数 晶格中格波的支数=原胞内的自由度数 晶格振动的模式数=晶体的自由度数 电子气的浓度：AZ n mρ*10*02.623=（A=质子数+中子数，m ρ是元素的密度，A 是元素的原子量，由于每个原子提供Z 个传导电子）金属的电导率：em ne τσ2=能带：价带，导带，禁带（注：导带与导带间，价带与价带间允许出现的：禁带） 能带理论中的三个近似：①绝热近似②平均场近似③周期场近似 满带电子不导电：价带 未满带电子导电：导带空穴：带正电，只能出现在价带中半导体：元素半导体、化合物半导体、合金半导体 本征材料定义：纯净，无杂质，结构完整，无缺陷 输运的三种形式：漂移、扩散、产生复合三：晶体缺陷图形线缺陷刃位错 螺位错面缺陷 点缺陷四：计算题固体部分：自己根据实际情况复习 半导体部分：以下只作为计算题的参考公式。

1第一章习题及解答1.1选择题（1）在本征半导体中，空穴浓度____电子浓度；在N 型半导体中，空穴浓度____电子浓度；在P 型半导体中，空穴浓度____电子浓度。

A ．大于B ．小于C ．等于（2）杂质半导体中的少数载流子浓度_____本征载流子浓度。

A ．大于B ．小于C ．等于（3）随着温度的升高，在杂质半导体中，少数载流子的浓度____，而多数载流子的浓度____。

A ．明显增大B ．明显减小C ．变化较小（4）空穴 ，N 型半导体 。

A ．带正电B ．带负电C ．呈电中性（5）在杂质半导体中，多数载流子的浓度主要取决于____，而少数载流子的浓度与____关系十分密切。

A ．温度B ．掺杂工艺C ．质量答：（1）C ，B ，A （2）B （3）A ，C （4）A ，C （5）B ，A1.2 一锯齿波电流如图P1.2所示，，写出其Fourier 级数，利用PSpice 的频谱（FFT ）分析， 验证你的结果。

t图P1.2解：任一周期为T 的周期函数可展开为Fourier 级数：)sin cos (2)(10t n b t n a a t f n n n ωω++=∑+∞=其中⎰-=220)(2TT dt t f T a⎰-=22cos )(2TT n tdt n t f T a ω⎰-=22sin )(2T T n tdt n t f T b ω ， T πω2=本题的周期性锯齿波电流的周期ωπ2=T ，在一个周期内的解析表达式为：⎪⎩⎪⎨⎧+=,5,510)(t t t i πωπω ωπωπ≤≤≤≤-t t 00 所以，105)510(000=++=⎰⎰-ωπωππωπωπωπωtdt dt t a0cos 5cos )510(00=++=⎰⎰-ωπωπωπωπωωπωπωtdt n t tdt n t a n ， 3,2,1=nπωπωπωωπωπωωπωπn tdt n t tdt n t b n 10sin 5sin )510(00-=++=⎰⎰- ， 3,2,1=n 于是)]sin 12sin 21(sin 105[)( +++-=t n nt t t i ωωωπ(A)1.3 填空题（1）放大电路的放大能力大小常用电压放大倍数为多少倍或电压增益为多少分贝（dB ）表示。

pn结正偏载流子浓度
在PN 结正偏时，P 区的空穴和N 区的电子会向对方区域扩散，形成一个由P 区指向N 区的电场。

这个电场会阻止空穴和电子的进一步扩散，并使它们在PN 结附近形成一个耗尽区。

在正偏条件下，外部电源会向PN 结提供一个正向电压，使得P 区的电势高于N 区的电势。

这会使耗尽区变窄，同时增加了P 区和N 区的载流子浓度。

对于P 区，空穴是多数载流子，而电子是少数载流子。

在正偏条件下，空穴会被吸引到PN 结的耗尽区，并在电场的作用下向N 区移动。

这会导致P 区的空穴浓度降低，而电子浓度增加。

对于N 区，电子是多数载流子，而空穴是少数载流子。

在正偏条件下，电子会被吸引到PN 结的耗尽区，并在电场的作用下向P 区移动。

这会导致N 区的电子浓度降低，而空穴浓度增加。

在PN 结正偏时，P 区和N 区的载流子浓度都会发生变化，其中P 区的空穴浓度降低，电子浓度增加，而N 区的电子浓度降低，空穴浓度增加。

这种载流子浓度的变化会影响PN 结的导电性能和工作特性。

空穴导电原理
空穴导电原理是指在半导体中，由于材料的缺陷或掺杂原子的缺失，在电子带中形成的空穴，可以像自由电子一样参与电导，从而发挥导电作用的物理原理。

空穴的存在使得半导体的电导率不仅与电子浓度有关，也与空穴浓度有关，因此在半导体中的电导率可以通过控制电子和空穴的浓度来调节。

空穴导电原理在半导体器件的设计和制造中具有重要意义，例如在PN结、MOS场效应晶体管等器件中，通过控制空穴浓度和电子浓度的分布，可以控制器件的电阻、电压和电流等特性，从而实现不同的功能和应用。

同时，空穴导电原理也是半导体物理学研究的重要课题之一，对于深入理解半导体材料的电学性质和电子行为具有重要意义。

- 1 -。
