电力系统解析西南交通大学网络教育学院.doc.doc

分数： 100。

0完成日期：2011年02月17日 23点26分说明：每道小题括号里的答案是学生的答案，选项旁的标识是标准答案.一、单项选择题。

本大题共22个小题,每小题 2.0 分，共44。

0分.在每小题给出的选项中,只有一项是符合题目要求的。

1.发电机的额定电压与网络的额定电压为同一等级时，发电机的额定电压规定比网络的额定电压（）（ A )A.高5%B.高10％C.低5％D.低10％2.变压器一次绕组的作用相当于用电设备，其额定电压与网络的额定电压相等。

但直接与发电机联接时，其额定电压与发电机的额定电压相比（）.( D )A.高5％B.低5％C.低10％D.相等3.在( ）情况下，不适宜用调节变压器变比的方式升高电压，这样做有可能会引起系统其它节点电压下降。

( C ）A.有功充足B.有功不足C.无功不足D.无功充足4.在发电机容量允许的情况下二次调整可以实现( ）。

( C ）A.二次调整B.一次调整C.无差调节D.有差调节5.频率的一次调整不能实现（）。

（ B ）A.二次调整B.一次调整C.无差调节D.有差调节6.采用逆调压方式的中枢点电压,在最大负荷时较线路的额定电压（）.（ D )A.高2％~5％B.相等C.高2.5％D.高5％7.系统单位调节功率K表示在计及发电机组和负荷的调节效应时，引起频率单位变化的负荷变化量。

K的数值越( ），负荷增减引起的频率变化就越( )，频率也就越（）。

（）( C ）A.小小稳定B.大大稳定C.大小稳定D.大小不稳定8.把中枢点电压保持在较线路额定电压高2％—5％的数值,不必随负荷变化来调整中枢点电压，这种调压方式称为（ )( C )A.逆调压B.顺调压C.常调压D.以上都不对9.( B )A. AB. BC. CD. D10.（ B )A. AB. BC. CD. D11.（ B )A. AB. BC. CD. D12.( D )A. AB. BC. CD. D13.( A )A. AB. BC. CD. D14.( C )A. AB. BC. CD. D15.( B ）A. AB. BC. CD. D16.( A )A. AB. BC. CD. D17.( C )A. AB. BC. CD. D18.（ A ）A. AB. BC. CD. D19.（ C ）A. AB. BC. C20.（ C ）A. AB. BC. CD. D21.( B )A. AB. BD. D22.( D ）A. AB. BC. CD. D二、多项选择题。

东北农业大学网络教育学院电力系统分析作业题参考答案作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×%的分接头，则该分接头电压为 231KV 。

2．电力系统中性点有效接地方式指的是 中性点直接接地 。

3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。

二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

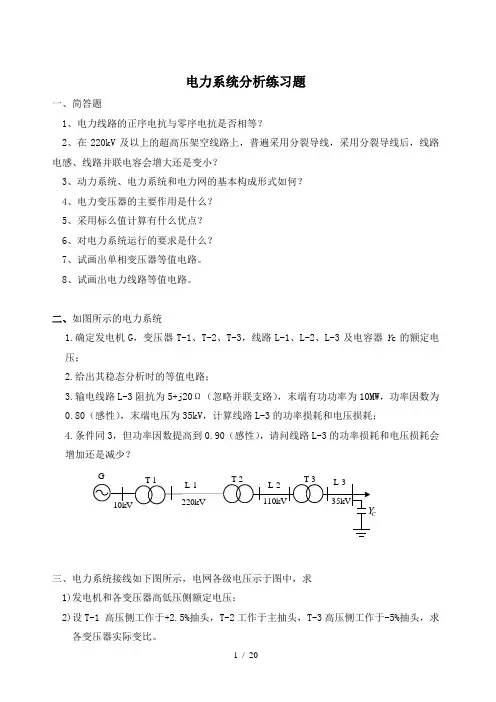

电力系统分析练习题一、简答题1、电力线路的正序电抗与零序电抗是否相等？2、在220kV 及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？3、动力系统、电力系统和电力网的基本构成形式如何？4、电力变压器的主要作用是什么？5、采用标么值计算有什么优点？6、对电力系统运行的要求是什么？7、试画出单相变压器等值电路。

8、试画出电力线路等值电路。

二、如图所示的电力系统1.确定发电机G ，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c 的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW ，功率因数为0.80（感性），末端电压为35kV ，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少？三、电力系统接线如下图所示，电网各级电压示于图中，求 1)发电机和各变压器高低压侧额定电压；2)设T-1 高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。

C YG四 、有一台双绕组变压器，电压比为110kV/10.5kV,额定容量为25MV.A,欲通过试验确定参数，受试验条件限制，在变压器一次侧加短路试验电流100A ，测得短路损耗93kW,短路电压8.8kV （线电压）；在二次侧加电压8kV （线电压）进行空载试验，测得空载损耗23.5kW ，空载电流9.42A 。

求该变压器折算到变压器一次侧的参数R 、X 、G 、B 。

五、一容量比为90/90/60兆伏安，额定电压为220/38.5/11千伏的三绕组变压器。

工厂给出试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S （1-2）%=13.15, V S （2-3）%=5.7, V S （3-1）%=20.4,ΔP 0=187千瓦，I 0 %=0.856。

西安交通大学智慧树知到“电气工程及其自动化”《电力系统分析（高起专）》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.隐极同步发电机，机端发生三相短路瞬间，定子绕阻中的电流除有基频分量，还有()A、直流分量B、倍频分量C、直流分量和倍频分量D、零序分量2.既可以提高系统静态稳定性，又可以提高系统暂态稳定性的措施是()A、快速切除故障B、重合闸C、增大原动机功率PTD、增大发电机励磁3.同一型号的架空三相输电线，相间距离增大其线路对地电容()A、增大B、减小C、不变D、无法确定4.消弧线圈采用全补偿，当系统发生单相接地时，可能会使系统()A、产生谐振B、失去稳定C、保护误动D、接地电流增加5.关于电力线路的电气参数，下列描述中正确的有()A、电阻为耗能参数B、电导为储能参数C、电抗为耗能参数D、电纳为储能参数6.根据统计表明电力系统短路故障以()发生概率最大A、三相短路B、单相接地C、两相短路D、两相短路接地7.下列选项中，()不是中低压配电网的特点。

A、电压低B、线路短C、输送功率小D、线路长8.在系统的初始运行条件、故障持续时间均完全相同的情况下，导致系统的暂态稳定性最差的故障应为()A、单相接地短路B、两相短路C、三相短路D、断相故障9.把每天的最大负荷纪录按年绘制成曲线，称为年持续负荷曲线。

()A、错误B、正确10.电力系统静态稳定性是指电力系统在某种正常运行状态下，突然遭受到某种较大的扰动后，能自动恢复到原来的稳定运行状态的能力。

()A、错误B、正确第1卷参考答案一.综合考核1.参考答案：A2.参考答案：D3.参考答案：B4.参考答案：A5.参考答案：AD6.参考答案：B7.参考答案：D8.参考答案：C9.参考答案：A10.参考答案：A。

《电力系统分析（下）》作业一、简答题1、采用分裂导线可以提高系统的静态稳定性吗？为什么？答：可以，因为采用分裂导线可以减小输电线路的电抗，可提高系统的传输功率极限，提高系统的静差稳定性。

2、为什么系统的有功电源的出力要留有适量的备用？如何进行主调频电厂的选择？答：系统的有功电源的出力要留有适量的备用的理由：（1）计算负载和实际负载的误差；（2）实际负载的过负荷运行；（3）变压器制造时容量误差；（4）为今后负载增加留有余度。

由于调频发电厂承担电网的频率调整任务，因此选择调频厂应考虑一下情况：（1）应有足够的调整容量和调整范围，以满足电网最大的负荷增、减变量需要。

（2）调频机组具有与负荷变化速度相适应的较快的调整速度，以适应电网负荷增、减最快的速度需要。

（3）机组具备实现自动频率的条件和电网中所处的位置及其与电网联络通道的输送能力。

（4）调整机组的有功功率时，应负荷安全和经济运行的原则。

（5）某些中枢点的电压波动不得超出允许范围。

（6）对联合电网，还要考虑由于频率而引起连路线上交换功率的波动是否超出允许范围。

3、PQ分解法的分解依据是什么？为什么PQ分解法较牛顿法的计算速度快？答：PQ分解法是由极坐标形式的牛顿法演化而来，以有功功率作为修正电压向量角度的依据，以无功功率作为修正电压幅值的依据，把有功功率和无功功率迭代分开进行。

PQ分解法较牛顿法的计算速度快的原因：（1）pq分解法用两个对角矩阵代替了以前的大矩阵，储存量小了；（2）矩阵是不变系数的，代替了牛顿法变系数矩阵，计算量小了；（3）pq分解法矩阵是对称矩阵，牛顿法是不对称矩阵；（4）pq分解法单次运算速度很快，但是计算是线性收敛，迭代次数增加；牛顿法单次运算很慢，但是平方收敛。

总体来看，pq分解法的速度要快于牛顿法。

4、简述电网电压运行水平和线损的关系，并说明为什么。

答：电网电压运行中，提高运行电压可以降低。

电压对线损的影响是直接的，负荷引起的损耗(线损和变压器铜损)与电压平方成反比，而变压器铁损与电压平方成正比。

电力系统分析西南交通大学电气工程学院6 电力系统三相短路故障分析和计算•短路故障的基本概念•无穷大功率电源供电系统三相短路•同步发电机三相短路•电力系统三相短路实用计算6-1 电力系统短路故障的基本概念重点与难点1、短路故障的分类2、短路故障的特点与危害3、短路计算的目的4、短路计算中，忽略电阻和对地支路，为纯电抗网络；网络参数采用标幺制计算，元件额定电压、基准电压均采用平均额定电压1、发生短路故障的主要原因（1）自然的原因雷击过电压引起绝缘子、绝缘套管表面闪络；架空线路因大风或导线覆冰引起电杆倒塌等，或因鸟兽跨接裸露导体等；（2）人为的因素检修运行维护不当。

例如：长期低电压过电流运行造成的绝缘材料自然老化，或遭受机械损伤，载流导体的绝缘损坏；自然污秽降低绝缘能力造成绝缘子闪络；运行人员违反安全操作规程而误操作。

例如：线路或设备检修后未拆除接地线就加上电压，带负荷拉刀闸等。

2、短路故障的危害（1）短路故障将产生从电源到短路故障点巨大的短路电流，可达正常负荷电流的几倍到几十倍。

短路点距发电机的电气距离越近，短路电流越大。

短路电流的热效应：短路点处产生电弧可能烧坏设备，而且短路电流通过电气设备，产生的热量会引起导体或绝缘损坏。

热效应通常以短路电流最大有效值来衡量。

短路电流的电动力效应：短路电流在电气设备的导体间产生很大的电动力（效应），导致导体变形、扭曲或损坏。

电动力效应通常以短路冲击电流（短路电流最大瞬时值）来衡量。

2、短路故障的危害（2）引起系统电压的突然大幅度下降，特别是靠近短路点处的电压下降最多，异步电动机将因转矩下降而减速或停转；（3）短路后甩掉负荷，引起系统中功率分布的突然变化，可能导致并列运行的发电厂失去同步，破坏系统的稳定性；（4）不对称短路电流所产生的不平衡交变磁场，在邻近的通信线路感应出相当大的感应电势，对通信网络、信号系统、晶闸管触发系统及自动控制系统产生干扰，危及通信设备和人身安全。

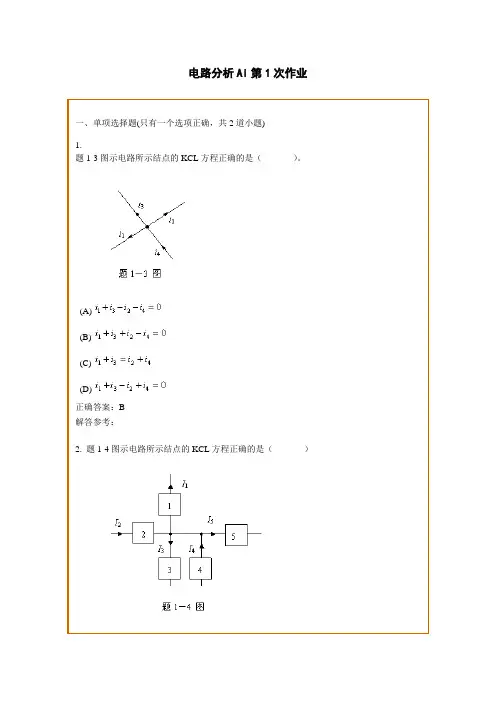

电路分析AI第1次作业
一、单项选择题(只有一个选项正确，共2道小题)
1.
题1-3图示电路所示结点的KCL方程正确的是（）。

(A)
(B)
(C)
(D)
正确答案：B
解答参考：
2. 题1-4图示电路所示结点的KCL方程正确的是（）
(A)
(B)
(C)
(D)
正确答案：D
解答参考：
二、不定项选择题(有不定个选项正确，共1道小题)
3. 题1-5图示电路所示回路的KVL方程正确的是（）
[不选全或者选错，不算完成]
(A)
(B)
(C)
(D)
正确答案：A C
解答参考：
四、主观题(共5道小题)
4.根据题1-1图中给定的数值，计算各元件吸收的功率。

参考答案：
(a)
(b)
(c)
(d)
5.题1-2图示电路，已知各元件发出的功率分别为，，。

求各元件上的电压U1、U2及U3。

参考答案：
6.
题1-7图示电路，已知
求图中标出的各支路电流。

参考答案：
7.试分别求出题1-9图示独立电压源和独立电流源发出的功率。

参考答案：
解：设独立电流源上的电压u2、独立电压源上的电流i1如图
8.题1－14图示电路中，已知求I3、I4、I5和I6。

参考答案：
解：。

电力系统分析第1次作业一、主观题共8道小题主观题请按照题目,离线完成,完成后纸质上交学习中心,记录成绩.在线只需提交客观题答案.1.电能质量最主要的两个指标是什么答：电压和频率2.简述电力系统、电力网和动力系统的联系与区别答：电力线路和变压器组成的网络称为电力网；电力网+发电机+负荷=电力系统；电力系统+动力部分=动力系统.3.电力系统运行的特点和要求分别是什么答：特点1电能不能大量存储：电能的生产、变换、输送、分配和使用必须同时进行；2过渡过程十分短暂：要求自动化控制程度高；3对社会生活、政治和国民经济影响巨大.要求,1保证安全可靠持续供电,2保证必要的电能质量；3保证电力系统运行的经济性.4.我国的电压等级有哪些简述对用电设备、发电及和变压器额定电压的规定.答：有3kV,6kV,10kV,35kV,60kV,110kV,154kV,220kV,330kV,500kV等电压等级.用电设备额定电压与电力系统额定电压相同.考虑电网中有电压损耗,为了尽量使用电设备在额定电压下工作,发电机比电力系统额定电压高5%.变压器一次侧相当于用电设备,规定其额定电压与电力系统额定电压相同,二次侧相当于发电设备,考虑到变压器漏阻抗很大,其额定电压一般比电力系统额定电压高10%.5.电力系统中性点接地方式有哪些各有什么特点答：1小电流接地方式：单相短路接地时故障相对地电压降为零；非故障相对地电压升高为线电压,三相之间的线电压仍然对称,用户的三相用电设备仍能照常运行,但允许继续运行的时间不能超过2h.2大电流接地方式：发生单相接地故障即引起断路器跳闸,中断供电；因此,供电可靠性不如小电路接地方式.发生单相接地故障时,非故障相对地电压仍为相电压,电气设备的绝缘水平只相电压考虑,可以降低工程造价.6.电力系统的构成答：由发电、输电、变电、配电和用电等环节组成的电能生产与消费系统.它的功能是将自然界的一次能源通过发电动力装置转化成电能,再经输电、变电和配电将电能供应到各用户.7.当变压器带有一定负荷时,在其中要产生哪些功率损耗空载时有无损耗为什么答：有功功率损耗和无功功率损耗.空载时有损耗,因为空载时变压器励磁支路仍消耗有功功率和无功功率.8.标出图1所示系统各设备的额定电压.G：10.5kVT1:10.5/121kVT2:110/38.5/11kVT3:35/6.6kVT4:10kV/420VM：6kV电力系统分析第2次作业计完成题目数一、主观题共6道小题主观题请按照题目,离线完成,完成后纸质上交学习中心,记录成绩.在线只需提交客观题答案.1.电力系统等值网络中,有名制和标么制分别表示什么含义答：有名制：系统所有参数和变量都以有名单位表示.标幺制：系统所有参数和变量都以与它们同名基准值相对的标幺值表示,因此没有单位.2.采用标么值计算有什么优点答：1易于比较各元件的特性与参数；2方便评估电压质量,判断计算的正确性；3能够简化计算公式3.什么是传播常数、衰减常数、相位常数、波阻抗、波长、相位速度答：传播常数,其中,为衰减常数,为相位常数,波阻抗为,波长为km,速度与光速相同4.什么是自然功率当远距离交流输电线路输送自然功率时,会有什么有趣的现象答：自然功率为忽略电力线路电阻和对地电导时,末端接阻抗大小等于波阻抗时电力线路传输的功率.当远距离交流输电线路输送自然功率时,有以下特点：1电力线路各点电压和电流同相位；2电力线路各点电压大小相等,电力线路各点电流大小相等.5.一台向10kV网络供电的SFL1-31500/110型降压变压器,其技术参数为：电压110kV/11kV,Ps=180kW,P0=31 kW,Us%=10.5%,I0%=0.8.试计算归算到高压侧的参数.6.输电线路单位长电阻r1=0.03Ω/km,正序电抗x1=0.4Ω/km,正序电纳b1=2.84×10-6S/km,线路长度为300km,试计算电路参数.解：电力系统分析第3次作业计完成题目数一、主观题共5道小题主观题请按照题目,离线完成,完成后纸质上交学习中心,记录成绩.在线只需提交客观题答案.1.什么是电力系统潮流计算电力系统潮流计算的目的是什么答：求解电力系统中各节点电压、各支路的有功、无功功率的稳态分布的计算即为潮流计算.目的：服务于电力系统的运行与规划设计；分析和评价电网运行的安全性和经济性.2.试分别说明电压损耗和电压降落的概念.答：电压损耗是两节点的电压大小之差.电压降落是两节点的电压相量之差.两者概念不同3.电力线路阻抗中的功率损耗表达式是什么电力线路始、末端的电容功率表达式是什么上述表达式均是以单相形式推导的,是否适合于三相形式为什么答：电力线路阻抗中的功率损耗MVA电力线路始、末端的电容功率MVA适合于三相形式,只需功率代入三相功率,电压代入线电压.这是因为4.电力线路阻抗中电压降落的纵分量和横分量的表达式是什么其电压降落的计算公式是以相电压推导的,是否适合于线电压为什么答：电压降落的纵分量横分量计算公式适合于线电压,这是因为5.有一回电压等级为110kV,长为100km的输电线路,电阻r1=0.21Ω/km,电抗x1=0.415Ω/km,电纳b1=2.84×10-6S/km,末端接一台容量为31.5MVA 的降压变压器,变比为110/11kV.如图2所示.变压器参数为Pk＝190kW,Uk%=10.5,P0＝31.05kW,I0％＝0.7.当A点实际电压为115kV时,求A、C二点间的电压损耗及B点和C点的实际电压.解：1求等值电路2计算C点电压设节点B、C为额定电压,则Z的功率损耗为T所以有C点实际电压为电力系统分析第4次作业计完成题目数一、主观题共7道小题主观题请按照题目,离线完成,完成后纸质上交学习中心,记录成绩.在线只需提交客观题答案.1.什么是短路故障不对称故障有哪些种类答：短路故障：电力系统中正常运行情况以外的相与相之间或相与地之间发生通路的情况.不对称故障有两相接地短路、单相接地短路、两相短路3种2.短路故障的原因是什么答：1雷击等各种形式的过电压以及绝缘材料的自然老化,或遭受机械损伤,致使载流导体的绝缘被损坏；2不可预计的自然损坏,例如架空线路因大风或导线履冰引起电杆倒塌等,或因鸟兽跨接裸露导体等；3自然的污秽加重降低绝缘能力；4运行人员违反安全操作规程而误操作,例如线路或设备检修后未拆除接地线就加上电压等.3.短路故障的后果是什么答：1短路将产生从电源到短路故障点巨大的短路电流,可达正常负荷电流的几倍到几十倍.短路电流在电气设备的导体间产生很大的电动力,将导致导体变形、扭曲或损坏.短路电流通过导体产生的热量而使其温度急剧上升,将导致设备因发热而损坏.2短路将引起系统电压的突然大幅度下降.系统中异步电动机将因转矩下降而减速或停转.3短路将引起系统中功率分布的突然变化.导致并列运行的发电厂失去同步,破坏系统稳定性4不对称短路电流产生不平衡交变磁场.对周围的通信网络、信号系统、晶闸管触发系统及自动控制系统产生干扰.4.短路计算的目的是什么答：1为选择和校验各种电气设备的机械稳定性和热稳定性提供依据；2为设计和选择发电厂和变电所的电气主接线提供必要的数据；3为合理配置电力系统中各种继电保护和自动装置并正确整定其参数提供可靠的依据.5.什么情况下可认为系统为无限大功率系统它的特点是什么答：当电源内阻抗不超过短路回路总阻抗的10%时,就可以近似认为此电源为无限大功率电源.无限大功率电源的内阻抗为零,端电压保持恒定.6.系统如图所示.d点发生三相短路,变压器T2空载.求：1求用标幺值表示的等值网络；2短路处起始次暂态电流和短路容量；3计算短路冲击电流；4若电源容量为无限大,试计算短路冲击电流.解：1用标幺值表示的等值网络取,用平均额定电压进行计算,把以自身容量为基准的标么值化为以全网络统一容量基准的标么值回路总电抗为2起始次暂态电流有名值为短路容量为3短路冲击电流,取4若电源容量为无限大,则有名值为7.进行不对称故障分析的步骤是什么答：1根据短路类型列写边界条件方程；2将边界条件方程中各相分量用相应的序分量代替,并简化；3根据简化后的边界条件方程组成复合序网；4根据复合序网求解电压电流的各序分量；5：将电压电流的各序分量进行合成即可得到电压电流的各相分量.本次作业是本门课程本学期的第5次作业,注释如下：一、单项选择题只有一个选项正确,共20道小题1. 构成电力网的主要设备有A变压器,用户B变压器,电力线路C电缆,架空线D电阻,电容你选择的答案：正确正确答案：B解答参考：2. 电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的A可靠性要求B经济性要求C灵活性要求D优质性要求你选择的答案：正确正确答案：A解答参考：3. 电力系统分析中,视在功率的单位常采用AMWBMVarCMVADVar你选择的答案：C正确正确答案：C解答参考：4. 在电力系统的有名制中,电压、电流、功率的关系表达式为你选择的答案：正确正确答案：A解答参考：5. 有备用电源接线方式的优缺点是A可靠性高、电压高B可靠性高、造价高C供电可靠性和电压质量高、造价高、调度复杂D供电可靠性高、调度方便、造价高你选择的答案：正确正确答案：B解答参考：6. 负荷的峰谷差是指日负荷曲线的 .A最大负荷值B最大负荷与平均负荷之差C最大负荷与最小负荷之差D平均负荷与最小负荷之差你选择的答案：正确正确答案：C解答参考：7. 一台将220kV电压降为35kV的降压变压器连接两个网络,两侧均与线路相连,这台变压器的额定变比为A不接地B直接接地C经电抗接地D经电阻接地你选择的答案：B正确正确答案：B解答参考：8. 中性点不接地系统发生单相金属性接地故障,中性点对地电位升高为你选择的答案：B正确正确答案：B解答参考：9. 电力线路中,电纳参数B主要反映电流流过线路产生的A热效应B电场效应C磁场效应D电晕损耗你选择的答案：A正确正确答案：A解答参考：10. 采用分裂导线,与相同截面的普通架空三相输电线相比,可使其线路对地电容 .A增大B减小C不变D无法确定你选择的答案：A正确正确答案：A解答参考：11. 输电线路的额定电压为UN=110kV,则它表示的是你选择的答案：C正确正确答案：C解答参考：12. 一般双绕组变压器的分接头A高、低压侧均没有B位于低压侧C高、低压侧均有D位于高压侧你选择的答案：D正确正确答案：D解答参考：13. 一般三绕组变压器的分接头A只位于高压侧B只位于中压侧C只位于低压侧D位于高、中压侧你选择的答案：B正确正确答案：B解答参考：14. 若三绕组变压器高中低三侧容量比为100/100/50,则变压器高低侧短路有功损耗的归算公式为：ΔPk1-3= .ΔP′k1-3为未归算值A2ΔP′k1-3B0.5ΔP′k1-3C4ΔP′k1-3D0.25ΔP′k1-3你选择的答案：C正确正确答案：C解答参考：15. 一台升压变压器用作降压变压器后,其二次侧电压会A升高B降低C不变D不一定你选择的答案：正确正确答案：B解答参考：16. 减小输电线路有功损耗可通过实现A增大线路有功功率B增大线路无功功率C提高线路两端电压D增大输电线路电阻你选择的答案：C正确正确答案：C解答参考：17. 无功功率分点是指该节点无功功率 .A注入为0B由两侧线路流进该节点C由该节点流向两侧线路D最大你选择的答案：B正确正确答案：B解答参考：18. 系统中无功功率不足,会造成 .A频率上升B频率下降C电压上升D电压下降你选择的答案：前面作业中已经做正确正确正确答案：D解答参考：19. 电力网某条线路额定电压为UN=110KV,则它表示的是你选择的答案：C正确正确答案：C解答参考：20. 线电压是相电压的你选择的答案：C正确正确答案：C解答参考：。

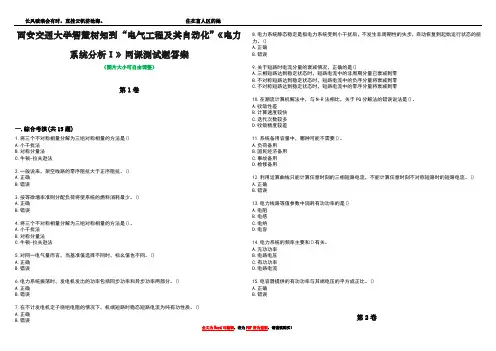

西安交通大学智慧树知到“电气工程及其自动化”《电力系统分析Ⅰ》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.将三个不对称相量分解为三组对称相量的方法是()A.小干扰法B.对称分量法C.牛顿-拉夫逊法2.一般说来，架空线路的零序阻抗大于正序阻抗。

()A.正确B.错误3.按等微增率准则分配负荷将使系统的燃料消耗最少。

()A.正确B.错误4.将三个不对称相量分解为三组对称相量的方法是()。

A.小干扰法B.对称分量法C.牛顿-拉夫逊法5.对同一电气量而言，当基准值选择不同时，标幺值也不同。

()A.正确B.错误6.电力系统振荡时，发电机发出的功率包括同步功率和异步功率两部分。

()A.正确B.错误7.在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。

()A.正确B.错误8.电力系统静态稳定是指电力系统受到小干扰后，不发生非周期性的失步，自动恢复到起始运行状态的能力。

()A.正确B.错误9.关于短路时电流分量的衰减情况，正确的是()A.三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零B.不对称短路达到稳定状态时，短路电流中的负序分量将衰减到零C.不对称短路达到稳定状态时，短路电流中的零序分量将衰减到零10.在潮流计算机解法中，与N-R法相比，关于PQ分解法的错误说法是()。

A.收敛性差B.计算速度较快C.迭代次数较多D.收敛精度较差11.系统备用容量中，哪种可能不需要()。

A.负荷备用B.国民经济备用C.事故备用D.检修备用12.利用运算曲线只能计算任意时刻的三相短路电流，不能计算任意时刻不对称短路时的短路电流。

()A.正确B.错误13.电力线路等值参数中消耗有功功率的是()A.电阻B.电感C.电纳D.电容14.电力系统的频率主要和()有关。

A.无功功率B.电路电压C.有功功率D.电路电流15.电容器提供的有功功率与其端电压的平方成正比。

()A.正确B.错误第2卷一.综合考核(共15题)1.双绕组变压器原边绕组零序电流能够导致副边产生零序电流的接线形式()A.YN，dB.YN，yC.YN，yn2.电力用户只能从一个电源获得电能的地理接线方式为()。

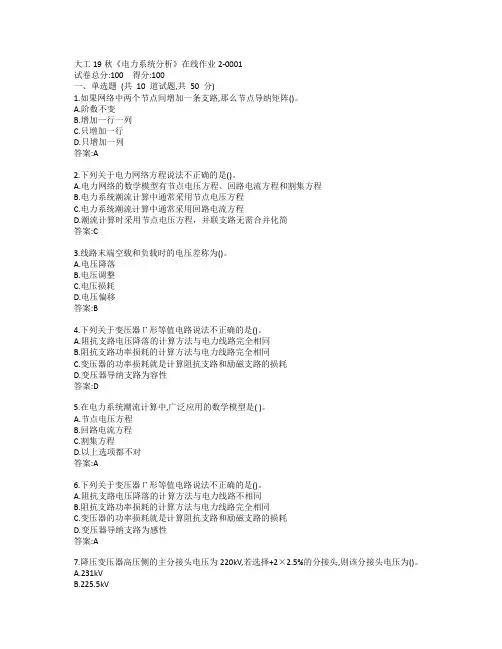

大工19秋《电力系统分析》在线作业2-0001试卷总分:100 得分:100一、单选题(共10 道试题,共50 分)1.如果网络中两个节点间增加一条支路,那么节点导纳矩阵()。

A.阶数不变B.增加一行一列C.只增加一行D.只增加一列答案:A2.下列关于电力网络方程说法不正确的是()。

A.电力网络的数学模型有节点电压方程、回路电流方程和割集方程B.电力系统潮流计算中通常采用节点电压方程C.电力系统潮流计算中通常采用回路电流方程D.潮流计算时采用节点电压方程，并联支路无需合并化简答案:C3.线路末端空载和负载时的电压差称为()。

A.电压降落B.电压调整C.电压损耗D.电压偏移答案:B4.下列关于变压器Γ形等值电路说法不正确的是()。

A.阻抗支路电压降落的计算方法与电力线路完全相同B.阻抗支路功率损耗的计算方法与电力线路完全相同C.变压器的功率损耗就是计算阻抗支路和励磁支路的损耗D.变压器导纳支路为容性答案:D5.在电力系统潮流计算中,广泛应用的数学模型是( )。

A.节点电压方程B.回路电流方程C.割集方程D.以上选项都不对答案:A6.下列关于变压器Γ形等值电路说法不正确的是()。

A.阻抗支路电压降落的计算方法与电力线路不相同B.阻抗支路功率损耗的计算方法与电力线路完全相同C.变压器的功率损耗就是计算阻抗支路和励磁支路的损耗D.变压器导纳支路为感性答案:A7.降压变压器高压侧的主分接头电压为220kV,若选择+2×2.5%的分接头,则该分接头电压为()。

A.231kVB.225.5kV。

**大学网络教育学院模拟题〔A 卷〕1说明电力系统静态稳定的定义、分析方法以及小干扰分析法的步骤。

〔15分〕1. 试说明什么是正序等效定则，以及利用正序等效定则计算不对称短路的步骤。

〔10分〕2. 电压中枢点的调压方式有哪几种.这几种调压方式对调压围的要如何规定的.〔10分〕3. 电力系统接线如图1所示，f 1点发生接地短路，试做出系统的正序和零序等值网络。

图中1~17为元件编号。

〔15分〕图 15．如图2所示简单系统，各元件参数如下：(S B =60MVA, V B =V av , k im =1.8)发电机G ：60=N S MVA ，d X ''=0.11; 变压器T ：30=N S MVA ，Vs%=10.5;线路L ：l =15km ，*=0.23Ω/km.试求f 点发生三相短路时的冲击电流和短路功率有名值。

〔20分〕图 26． 如图3所示简单电力系统，f 点发生单相短路，发电机G ：='d X 0.3，2X =0.2，=s T 10s ，变压器T-1：*=0.12, T-2：*=0.11；双回线路L ：1L X =0.20，=0L X 31L X 。

试用等面积定则确定极限切除角。

(电抗值均为统一基准下的标幺值。

) 〔30分〕图 3〔A 卷〕答案：1．静态稳定性是指电力系统在*一运行方式下受到一个小干扰后，系统自动恢复到原始运行状态的能力。

能恢复到原始运行状态，则系统是静态稳定的，否则系统江失去稳定。

分析系统静态稳定性常采用的方法是小干扰法〔小扰动方程，略〕。

小干扰法的分析步骤为：〔1〕列出各元件微分方程和网络方程〔2〕对微分方程和网络方程进展线性化〔3〕求线性化小扰动状态方程及其矩阵A〔4〕对给定运行情况进展潮流计算，求得A 矩阵各元素的值〔5〕求A 矩阵的特征根，并以其实部符号判别系统的稳定性2. 在简单不对称短路情况下，在正序网络短路点参加附加电抗(n )X ∆，而其附加电抗(n )X ∆之后的三相短路电流即为对应不对称短路故障点电流的正序电流。

西南大学西南大学网络与继续教育学院课程考试试题卷类别：网教 专业：电力系统自动化技术 2018 年6月 课程名称【编号】：电力系统分析【1155】 A 卷 大作业 满分：100分一、简答题：1.线路首末两端电压相量差称作电压降落，表达式为△U=UA-UB,而线路首末电压的代数差称作电压损耗，表达式为△U=UA-UB ，某点的实际电压与额定电压的差值对额定电压比值的百分数，称作该点的电压偏移，可记作：sigemaU%=（UX-UN ）/UN*100 2.答：标幺值是相对于某一基准值而言的，同一有名值，当基准值选取不同时，其标幺值也不同。

它们的关系如下：标幺值=有名值/基准值。

其特点是结果清晰，计算简便，没有单位，是相对值。

电力系统基准值的原则是：a.全系统只能有一套基准值b.一般取额定值为基准值c.电压、电流、阻抗和功率的基准值必须满足电磁基本关系。

3.消弧线圈的作用是当电网发生单相接地故障后，提供一电感电流，补偿接地电容电流，使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。

补偿系统的分类：早期采用人工调匝式固定补偿的消弧线圈，称为固定补偿系统。

固定补偿系统的工作方式是：将消弧线圈整定在过补偿状态，其过补程度的大小取决于电网正常稳态运行时不使中性点位移电压超过相电压的15%，之所以采用过补偿是为了避免电网切除部分线路时发生危险的串联谐振过电压。

因为如整定在欠补偿状态，切除线路将造成电容电流减少，可能出现全补偿或接近全补偿的情况。

但是这种装置运行在过补偿状态当电网中发生了事故跳闸或重合等参数变化时脱谐度无法控制，以致往往运行在不允许的脱谐度下，造成中性点过电压，三相电压对称遭到破坏。

可见固定补偿方式很难适应变动比较频繁的电网，这种系统已逐渐不再使用。

取代它的是跟踪电网电容电流自动调谐的装置，这类装置又分为两种，一种称之为随动式补偿系统。

随动式补偿系统的工作方式是：自动跟踪电网电容电流的变化，随时调整消弧线圈，使其保持在谐振点上，在消弧线圈中串一电阻，增加电网阻尼率，将谐振过电压限制在允许的范围内。

[西南交通大学]西南交通大学网络教育学院毕业设计（论文）[键入文字] 西南交通大学网络教育学院毕业设计（论文）专业（班级）： 12级电气工程及自动化（电力机车）专升本指导教师：学生姓名：学号：设计题目：电力系统短期负荷预测的研究1毕业设计成绩评议表学生姓名班级指导教师姓名职称审阅人评语审阅人：年月日答辩委员会综合评语主席：年月日论文成绩评语内容包括：（学术）思想、方案选择、设计（论文）达到的水平、设计（论证）有无错误等。

毕业设计（论文）任务书班级：12级电气工程及自动化（电力机车）学生姓名：指导老师：设计（论文）题目电力系统短期负荷预测的研究主要研究内容随着我国区域性电力市场的逐步建立和完善，短期负荷预测工作将在电力市场运营中占据十分重要的地位。

国内外的许多专家、学者在预测理论和方法方面做了大量的研究工作，取得了很多卓有成效的进展。

目前用于短期负荷预测的方法很多，可以分为经典预测方法、传统预测方法和智能预测方法等。

经典方法有回归分析法和时间序列法；传统方法有卡尔曼滤波法、指数平滑法、灰色预测法、小波分析法；智能预测法有专家系统法、人工神经网络法。

电力系统短期发电计划是在一个调度周期内，根据负荷预报，在满足负荷需求和机组安全、启停机限制的约束条件下，优化选定各时段参加运行的机组，决定机组开停时间及其出力情况，使整个机组在周期内的总消耗为最小。

关键环节1、确定论文题目2、搜集、整理资料3、编写提纲4、撰写初稿5、改写初稿6、定稿计划进度1、201 . . ——查询资料，熟悉课本内容，熟悉应用软件，分析设计任务并完成开题报告；2、201 . . —— . 根据资料设计初稿并完成相关的英文翻译3、201 . . ——修改初稿，定稿并完成相关的图纸文件进；4、201 . . ——撰写论文，完善论文，打印论文；5、201 . . ——毕业答辩。

参考资料参考文献[1]刘晨晖. 电力系统负荷预报理论与方法. 哈尔滨工业大学出版社.1987[2]康重庆夏清.电力系统负荷预测. 北京: 中国电力出版社, 2007[3]赵希正.中国电力负荷特性分析与预测.北京:中国电力出版社.2001[4]肖国泉王春张福伟.电力负荷预测.北京:中国电力出版社.2001[5]萧国泉徐绳均. 电力规划. 北京: 水利电力出版社,1993[6]牛东晓曹树华赵磊张文文. 电力负荷预测技术及其应用. 北京: 中国电力出版社, 1999[7]于尔铿.能量管理系统. 科学出版社. 1998[8]李文沅. 电力系统安全经济运行—模型与方法. 重庆大学出版社,1989班级：学生姓名：指导老师：设计（论文）题目：电力系统短期负荷预测的研究一、文献综述随着我国区域性电力市场的逐步建立和完善，短期负荷预测工作将在电力市场运营中占据十分重要的地位。

电力系统及其自动化实验(一)实验报告姓名：班级：班学号：实验时间：2016年3月15日1.实验内容：一、实验目的（1）了解铁路牵引供电系统与配电系统的特点，对西南交通大学—施耐德电气联合实验室系统的集中管理、保护与控制自动化、电能质量监测等进行操作与学习。

（2）通过运行等比例缩小的牵引供电系统模型，了解牵引供电系统的结构及工作过程；（3）了解认识微电网及控制实验系统，培养在新能源领域的学术研究及知识理解能力；二、实验原理（1）西南交通大学－施耐德电气联合实验室采用400V配电网络来模拟实际铁路的10kV配电。

整个平台由10kV单电源供电，进线侧配置施耐德电气ION7650电能质量监测仪表与Sepam微机保护等装置实现对电源进线处电流、电压、功率、电度、功率因数、频率、谐波、最大/最小值等状态量的监测、断路器的控制。

10kV电源出线均配置Sepam微机保护装置确保系统安全运行。

整个平台可分为3大部分，分别是牵引供电、铁路配电以及监控系统。

1、牵引供电部分牵引供电部分模拟实际牵引变电所，通过升压变压器将10kV升至27.5kV 为牵引负荷供电。

进线配备施耐德电气带通讯的断路器，同时根据需要配备施耐德电气ION7650与PM810电能质量监测装置，监测进线与牵引侧负荷的电能质量。

2、配电部份配电部分模拟铁路配电网，采用400V电压模拟实际线路采用的10kV电压。

电源由10kV经10kV/400V降压变压器降压后提供，降压后电源线路分为两部分，分别构成模拟配电所甲和配电所乙，每个配电所内加装施耐德电气电容补偿装置，补偿容量初步定为50kV A。

甲所与乙所互为备用，分别馈出两路出线连接铁路一级负荷贯通线与综合负荷贯通线。

模拟贯通线路由电感、电容以及电阻元件根据实际线路的参数搭建。

同时在一级负荷贯通线路上设置有故障模块，模拟实际铁路配电线路的各种故障，借以观察故障后保护以及断路器等的动作情况。

借助施耐德电气的PowerLogic 配电监控系统，本部分预期实现如下功能：[1]设备保护由SEPAM系列微机保护装置来满足不同高压设备（如线路、变压器、电动机、电容器、母线等）的保护功能要求。

西交发电厂电气部分奥鹏教育天天向上（学历教育第五章配电装置课堂笔记◆主要知识点掌握水平重点掌握屋内、外配电装置的最小平安净距、对配电装置的基本要求、设计原那么以及各种配电装置的特点、配电装置的实例、配电装置的配置图、平面图及断面图。

◆知识点整理配电装置是发电厂和变电站的重要组成局部，在电力系统中起着接受和分配电能的作用。

屋内、外配电装置的最小平安净距对配电装置的基本要求，设计原那么以及各种配电装置的特点；配电装置的实例配电装置的配置图、平面图及断面图。

第一节概述一、配电装置的类型及运用〔一〕配电装置的类型配电装置按电气设备装设地点不同，可分为1、屋内配电装置2、屋外配电装置〔二〕按其组装方式，又可分为1、装配式在现场将电器组装而成的称为装配配电装置；2、成套式在制造厂按要求预先将开关电器、互感器等组成各种电路成套后运至现场装置运用的称为成套配电装置。

〔三〕屋内配电装置的特点：1、由于允许平安净距小和可以分层布置而使占空中积较小；2、维修、巡视和操作在室内停止，可减轻维护任务量，不受气候影响；3、外界污秽空气对电气设备影响较小，可以增加维护任务量；4、房屋修建投资较大，树立周期长，但可采用价钱较低的户内型设备。

〔四〕屋外配电装置的特点：1、土建任务量和费用较小，树立周期短；2、与屋内配电装置相比，扩建比拟方便；3、相邻设备之间距离较大，便于带电作业；4、与屋内配电装置相比，占空中积大；5、受外界环境影响，设备运转条件较差，须增强绝缘；6、不良气候对设备维修和操作有影响。

〔五〕成套配电装置的特点：1、电气设备布置在封锁或半封锁的金属(外壳或金属框架)中，相间和对地距离可以增加，结构紧凑，占空中积小；2、一切电气设备已在工厂组装成一体，如SF6全封锁组合电器、开关柜等，大大增加现场装置任务量，有利于延长树立周期，也便于扩建和搬迁；3、运转牢靠性高，维护方便；4、耗用钢材较多，造价较高。

〔六〕配电装置的运用在发电厂和变电站中，35kV及以下的配电装置多采用屋内配电装置，其中3—10kV的大多采用成套配电装置；110kV及以上的配电装置大多采用屋外配电装置；对110-220kV配电装置有特殊要求时，也可以采用屋内配电装置。
