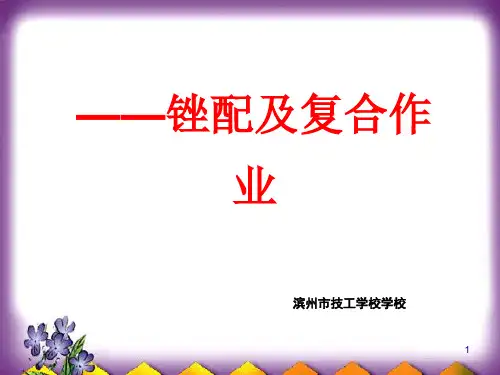

钳工工艺锉配及复合作业
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒

四、锉配浮动镗刀杆方孔
1．浮动镗刀杆简图
图1–2–4 浮动镗刀杆
课题2 锉削加工
2．锉配考核评分标准
课题2 锉削加工
3．方孔锉配工艺方法
（1）划线 （2）钻孔 （3）粗锉长方孔
留精锉加工余量0.1mm。 （4）锯退刀槽 （5）锉基准面
用百分表测量精确尺寸，如图1–2–5所示。百分表测量 工具用量块调整零位。
课题2 锉削加工

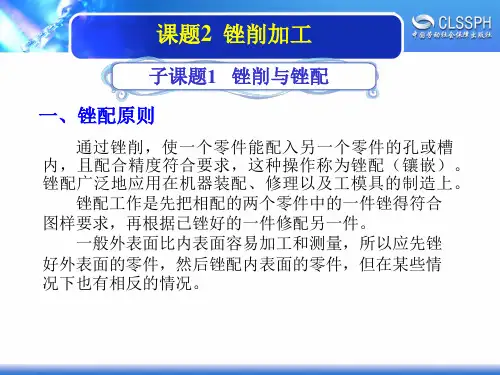

二、锉削基准选择原则
1．选用已加工过的最大且平整的面作锉削基准； 2．选用锉削量最少的面作锉削基准； 3．选用划线基准、测量基准作锉削基准； 4．选用加工精度最高的面作锉削基准。
三、对称度的概念及测量方法
1．对称度的概念
对称度误差是指被测表面 的对称平面与基准表面的对称 平面间的最大偏移距离Δ，如 图1–2–1所示。
课题2 锉削加工
（3）划线 在方形毛坯（图1-2-11）上划出件2、件3外形，并
锯削成两块，保证两块都有加工余量。
图1-2-11 件2、件3毛坯
课题2 锉削加工
（4）加工件2外形 粗、精锉件2外形，保证其尺寸和形位公差符合图
样要求。 （5）加工件3 1）以底面和尺寸85mm的对称中心线为基准划加工
图1–2–1对称度误差
课题2 锉削加工
对称度公差带指相对基准中心平面对称配置的两个 平行平面之间的区域。如图1–2–2所示的公差带t。
2．对称度的测量方法
测量被测表面与基准表面的尺寸A和B，其差值之半 即为对称度误差值，如图1–2–3所示。
图1–2–2对称度公差带
图1–2–3对称度测量
课题2 锉削加工
课题2 锉削加工
图1-2-13 钻V形板上的孔
课题2 锉削加工

常用的涂料有石灰水，适用于铸、锻件的毛坯表面；蓝油，适用于 已加工的表面。
2．选择划线基准 划线时选择一个或几个平面（或线）作为划线的根据，划其余的尺 寸线都从这些线或面开始，这样的线或面就是划线基准。选定划线基 准应尽量与图纸上的设计基准一致。
钳工基本操作
3．划线 （1）平行线的划法 1）用靠边角尺推平行线。将角尺紧靠工件基准边，并沿基准 边移动，用钢尺度量尺寸后，沿角尺划出。 2）用作图法划平行线。按已知平行线的距离为半径，用划规 划两圆弧，作两圆弧的切线即得。
钳工基本操作
课题二 划线与冲眼
1. 掌握常用划线工具的使用方法。 2. 能熟练地对简单工件进行划线和冲眼操作。
钳工基本操作
一、划线工具及使用方法
1．划线平台
铸铁制成，工件表面经过精刨或刮削加工。划线平台要放置 平稳，并处于水平位置。在使用过程中应保持清洁，防止铁屑、 灰砂等划伤台面，也不得在台面上作敲击性工作。然后应擦拭 干净，并涂上机油防锈。
钳工基本操作
2．游标卡尺的使用
测量时，应将两量爪张开到略大于被测尺寸，将固定量 爪的测量面帖靠着工件。然后轻轻用力移动副尺，使活动量 爪的测量面也靠紧工件，并使卡尺测量面的连线垂直于被测 量面。最后把制动螺钉拧紧，并读出所测数值。
钳工基本操作
3．游标卡尺测量值的读数
（1）读整数 副尺零线左边主尺的第一条刻线是整数的毫米值，图中 为28mm。 （2）读小数 在副尺上找出哪一条刻线与主尺刻线对齐，在对齐处从 副尺上读出毫米的小数值，图中为0.86mm。 （3）将上述两数值相加，即为游标卡尺测量尺寸，即工件尺寸为 28.86mm。
钳工基本操作
三、划规
划规用来划圆和圆弧、等分线段、等分角度及量取尺寸等。

11—锁紧螺钉 12—轴
32
2．分度头分度
分度头分度的原理是： 当手柄10 转一周， 单头蜗 杆4也转一周， 和蜗杆啮合的40个齿的蜗轮3转一个齿， 即转1/40周， 被卡盘夹持的工件也转1/40 周。如果工 件作z等分， 即每次分度主轴应转1/z周， 手柄10每次 分度应转过的圈数可由下式确定：
23
24
25
四、划线前的准备工作和划线步骤
1．划线前的准备工作
（1） 工件的清理 （2） 工件的涂色
26
（3） 在工件的孔中装中心塞块
装中心塞块
27
2．划线步骤
（1） 分析图样， 了解需要划线的尺寸、部位、作用、 要求及有关的加工工艺。
（2） 清理， 涂色。 （3） 确定划线基准。 （4） 初步检查毛坯的误差情况。 （5） 正确安放工件和选用划线工具。 （6） 进行划线。 （7） 详细检查划线的准确性以及是否有漏划的线条。 （8） 在加工界线上打样冲眼。
48
2） 刃磨方法
錾子的刃磨
49
3） 热处理方法 錾子的热处理包括淬火和回火两 个过程， 其目的是保证錾子切削部分具有较高的硬度 和一定的韧性。
1） 淬火
錾子的热处理
50
2） 回火 当錾子露出水面的部分呈黑色时将錾子 从水中取出， 利用上部的余热进行回火， 以提高錾子 的韧性。回火的温度可从錾子表面颜色的变化来判断。 为了容易看清回火的温度变化， 从水中取出錾子后迅 速擦去氧化皮。錾子刚出水时的颜色是白色， 随着刃 口温度的逐渐上升， 颜色按以下规律起变化： 白色→ 黄色→红色→浅蓝色→深蓝色。
51
（5） 金属切削过程形成的切屑类型
52
2．锤子
钳工用的锤子（圆头锤） 又称榔头， 它由锤体、锤 柄和倒楔组成。

一、制作要求 二、实训准备
表6-1 实训工具
任务二 制作仪表榔头
三、小榔头加工工艺
图6-8 榔头坯料
图6-9 长方形加工
任务二 制作仪表榔头
图6-10 仪表榔头
任务二 制作仪表榔头
四、评分标准
ቤተ መጻሕፍቲ ባይዱ
表6-2 评分标准
项目六 复合工件训练
项目六 复合工件训练
任务一 锉六方 任务二 制作仪表榔头
任务一 锉六方
一、备料要求 二、加工步骤
图6-1 六方平面图
图6-2 锉削六角第一面
任务一 锉六方
图6-3 锉削相对面
图6-4 锉削第三面
任务一 锉六方
图6-6 锉削第五面
图6-7 锉削第五面的相对面
任务二 制作仪表榔头

为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
单元1 钳工基本知识
1.2钳工的常用设备
1.钳台
• 图1.1钳台
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
图2.5划线方箱
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
单元2 划线
2.测量工具：⑴游标高度尺 ⑵钢尺 ⑶直角 尺
• 图2.6游标高度尺
图2.7直角尺
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
• 图2.12划线基准
立体划线基准选择原则 为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益 (1)划线基准应与设计基准一致，以便能直接量取尺寸， 避免因尺寸间的换算而增加划线误差。 (2)以精度高且加工余量少的形面作为划线基准，以保证 主要形面的顺利加工和便于安排其它形面的加工位置。
单元1 钳工基本知识
1.1.2 钳工应用范围
(1)加工前的准备工作。如清理毛坯，在工件上划线 等。
(2)加工精密零件。如锉样板、刮削或研磨机器量具 的配合表面等。
(3)零件装配成机器时互相配合零件的调整，整台机 器的组装、试车、调试等。
(4)机器设备的保养维护。
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益

单元3 錾削、锉削
(3)注意事项： • 先检查錾口是否有裂纹； • 检查锤子手柄是否有裂纹，锤子与手柄是否有松动； • 不要正面对人操作； • 錾头不能有毛刺； • 操作时不能戴手套，以免打滑； • 錾削临近终了时要减力锤击，以免用力过猛伤手。
单元3 錾削、锉削
3.2锉削 3.2.1锉削的概念与工具 1.锉削的概念 • 锉削是利用锉刀对工件材料进行切削加工的操作。
• ①楔角β0：錾子前刀面与后刀面之间的夹角称为楔角。楔 角大小对錾削有直接影响，楔角愈大，切削部分强度愈高， 錾削阻力越大。所以选择楔角大小应在保证足够强度的情 况下，尽量取小的数值。
• 一般硬材料，钢铸铁，楔角取60°～70°。
• 錾削中等硬度材料，楔角取50°～60°。
• 錾削铜、铝软材料，楔角取30°～50°。
单元2 划线
• 划线的基准有三种类型： ⑴以两个相互垂直的平面（或线）为基准。 ⑵以一个平面与一个对称平面为基准。 ⑶以两个相互垂直的中心平面为基准。 • 划线基准的选择：
划线时，应以工件上某一条线或某一个面 作为依据来划出其余的尺寸线，这样的线 （或面）称为划线基准。划线基准应尽量与 设计基准一致，毛坯的基准一般选其轴线或 安装平面作基准。如图2.12所示的支承座应 以设计基准B面和A线（对称线）为划线基准， 就能按照图上的尺寸画出全部尺寸界限。
借料划线时，首先测量出毛坯的误差程度，确定借料的方向和 大小，然后从基准开始逐一划线。若发现某一加工面的余量不 足时，应再次借料，重新划线，直至各加工表面都有允许的最 小加工余量为止。
图8—1是内孔、外圆偏心量较大的锻件毛坯。当不顾及孔而先 划外圆再划内孔时，加工余量不足[图8—1(a)]。如果不考虑外 圆先划内孔，则划外圆时加工余量仍然不足[图8—1(L)]。只有 内孔、外圆同时考虑，采用借料方法才能保证内?L、外圆均有 足够的加工余量[图8—1(c)]。

30
31
三、生产实习图
32
四、实习步骤 1．按图样要求，加工四方体六个面，加工步骤可参照前面讲 过的锉削六面体方法。
2．锉配内四方体 (1)修整外形基准面A、B，使其互相垂直并与大平面垂直 。 (2)以A、B两面为基准，按图样尺寸划线，并用加工好的 四方体校核所划线条的正确性。 (3)钻排孔，用扁冲錾子沿四周錾去余料(下左图)然后用方锉 粗锉余量，每边留0．1～O．2mm作细锉用量。
(4)在作配合修锉时，可通过透光法和涂色显示法来确定其修 锉部位和余量，逐步达到正确的配合要求。
19
2． 角度样板的尺寸测量角度样板斜面锉削时的尺寸测量 ，一般都采用间接的测量法(见下图所示)。
20
其测量尺寸M与样板的尺寸B，圆柱直径d之间有如下关系：M= Bຫໍສະໝຸດ c tgd2 22式中
即 式中
5
第一单元 锉削凹凸体
一、教学要求 1． 掌握具有对称度要求的工件划线； 2． 会正确使用和保养千分尺； 3． 初步掌握具有对称度要求的工件加工和测量方法； 4． 熟练锉、锯、钻的技能，并达到一定的加工精度要求，为 锉配打下必要的基础。
6
二、相关工艺知识 1．对称度概念 (1)对称度误差是指被测表面的对称平面与基准表面的对
2． 20mm凸形面加工时，只能先去掉一垂直角料，待 加工至所要求的尺寸公差后，才能去掉另一垂直角料。由于受 测量工具的限制，只能采用间接测量法，来得到所需要的尺寸 公差。
14
3． 采用间接测量方法来控制工件的尺寸精度，必须控制 好有关的工艺尺寸。例如为保证20mm凸形面的对称度要求，用 间接测量控制有关工艺尺寸，用下左图解说明如下：图a为凸 形面的最大与最小控制尺寸；图b为在最大控制尺寸下，取得 的尺寸19.95mm，这时对称度误差最大左偏值为0.05mm，图c为 在最小控制尺寸下，取得尺寸20mm，这时对称度误差最大右偏 值为0.05mm。

•高级钳工技能训练六方转位组合锉配
优选高级钳工技能训练六方转 位组合锉配
项目分析 1、图纸分析
2、加工精度分析 •形位精度 •尺寸精度
•装配要求
•表面质量
•配合要求
制定工艺方案
1、加工件1外形 2、加工件2外形
•保证尺寸精度
件1 •留0.3~0.5 精修余量
（2）锯、锉件1外形余量 •保证尺寸精度
5、锯、锉件3
（2）锯六方外 形 （3）锉六方外 形
p锉相对面，形划线
p锉相邻面，保证平 行+尺寸精度+角度
6、装配件3
（1）件3中心位置划线、打样冲眼
（2）安装件3
（4）安装销钉
（3）件3与件1配钻销孔
课题一 钳工基础训练 项 目 1 六方转位组合锉配
模块一 钳工基本加工方法及技巧 内 容 锯、锉、钻、铰加工操作
谢谢观看！ 项目分析
工艺制定
技能训练
教学小结
思考练习
装配钳工 （高级）
（1）修锉基准面
•留0.3~0.5 精修余量 件2
（3）锯、锉件2外形余量
3、装配件1、件2
（2）件1、件2配钻、 配铰销钉孔
（1）件2划销钉孔位置线 （4）精修外形
（3）配装销钉
4、锯、锉件2六方槽
34.64
（2）钻工艺排孔
17.32
（1）件2六方槽划线
20
（3）锯削，去余量
（4）锯、锉件2六方槽
