DLT 966-2005 I送电线路带电作业技术导则

送电线路带电作业技术导则一、范围本导则适用于海拔1000m及以下110kv~750kv送电线路的带电检修和维护作业。

规定了作业方式、最小安全作业距离和组合间隙、绝缘工具的最小有效绝缘长度，作业安全措施及工具的试验、保管等。

二、作业方式1.直流线路带电作业在直流输电线路上开展的带电检修、维护及更换部件等作业。

2.地电位作业earthpotentialworing是指作业人员在接地构件上采用绝缘工具对带电体开展的作业，作业人员的人体电位为地电位。

3.中间电位作业是指作业人员对接地构件绝缘并带电体保持一定的距离开展的作业，作业人员的人体电位为悬浮的中间电位。

4.等电位作业是指作业人员通过绝缘体对大地绝缘后，人体与带电体处于同一电位时进行的作业。

5.一回带电，一回停电检修作业是指双回线路中，一回正常运行，对另一回停电线路进行检修的作业。

6.加装保护间隙的带电作业是指在工作点的相邻杆塔加装保护间隙，限制工作点过电压后进行的带电检修作业。

三、一般要求1.人员要求（1）带电作业人员应身体健康，无妨碍作业的生理和心里障碍。

应具有电工原理和直流电里线路的基本知识，掌握带电作业的基本原理和操作方法，熟悉作业工具的适用范围和使用方法。

熟悉DL409和本技术导则。

会紧急救护法、触电解救法和人工呼吸法。

通过专门培训，考试合格并具有上岗证。

（2）工作负责人（或安全监护人）应具有3年以上的带电作业实际工作经验，熟悉设备状况，具有一定组织能力和事故处理能力，经本单位总工程师批准后，负责现场的安全监护。

2.制度要求应按DL409《电业安全工作规程》（电力线路部分）的规定，严格执行工作票制度、工作许可制度、工作监护制度、工作间断制度、工作终结和恢复送电制度。

3.气象条件要求（1）作业应在良好的天气下进行，如遇雷、雨、雪、雾或风力大于10m/s以上天气时，不宜进行作业。

（2）在特殊或紧急条件下，若必须在恶劣气候下进行带电抢修时，工作负责人应针对现场气候和工作条件，组织全体人员充分讨论，制定可靠的安全措施，经本单位总工程师批准后方可进行。

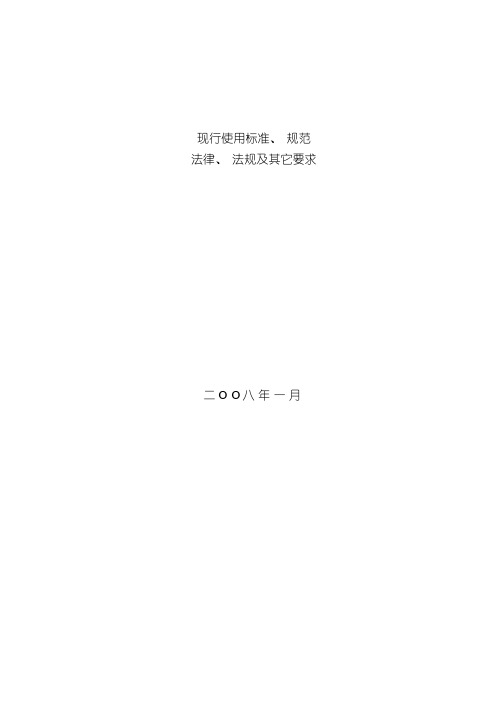

现行使用标准、规范法律、法规及其它要求二O O八年一月编制说明1．安徽送变电工程公司现行使用标准由ISO9001: 质量体系、职业安全健康和环境体系两部分组成;2．ISO9001: 质量体系标准的有效性由工程管理部负责, 职业安全健康和环境体系标准的有效性由安全监察部负责;3．其它部门需要使用的国家强制性标准、行业标准以及标准换版, 由使用部门负责收集, 将有关信息提供给工程管理部, 由工管部负责发布;4．本标准由工程管理部每年发布一次。

I S O 9001:质量体系标准编制:审核:批准:㈠国标类1.送电1.1.1 110kV-500kV架空送电线路施工及验收规范GB50233—1.1.2 复合硅酸盐水泥GB12958—19991.1.3 电气装置安装工程35kV及以下架空电力线路施工及验收规范GB50173—92 1.1.4 环形混凝土电杆GB/T4623—1.1.5 预应力混凝土用钢绞线GB/T5224—1.1.6 钢材力学及工艺性能试验取样规定GB2975—82 1.1.7 混凝土强度检验评定标准GBJ107—871.1.8 硅酸盐水泥、普通硅酸盐水泥G B175—1999 1.1.9 矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥GB1344—19991.1.10 电力金具机械试验方法G B/T2317.1—1.1.11 电力金具电晕和无线电干扰试验GB/T2317.2—1.1.12 电力金具热循环试验方法GB/T2317.3—1.1.13 电力金具验收规则、标志与包装GB/T2317.4—2变电2.1.1 电气装置安装工程高压电器施工及验收规范GBJ147—902.1.2 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范G B J148—902.1.3 电气装置安装工程母线装置施工及验收规范GBJ149—90 2.1.4 电气装置安装工程盘、柜及二次回路结线路线施工及验收规范GB50171—922.1.5 电气装置安装工程蓄电池施工及验收规范GB50172—92 2.1.6 电气装置安装工程电缆线路施工及验收规范GB50168—2.1.7 电气装置安装工程接地装置施工及验收规范GB50169—2.1.8 电气装置安装工程旋转电机施工及验收规范GB50170—2.1.9 电气装置安装工程电气设备交接试验标准GB50150—2.1.10 继电保护和安全自动装置技术规程GB/T14258—3土建3.1.1 建筑地面工程施工质量验收规范G B50209—3.1.2 建筑地基基础工程施工质量验收规范GB50202—3.1.3 砌体工程施工质量验收规范G B50203—3.1.4 混凝土结构工程施工质量验收规范G B50204—3.1.5 钢结构工程施工质量验收规范G B50205—3.1.6 木结构工程施工质量验收规范G B50206—3.1.7 屋面工程质量验收规范G B50207—3.1.8 地下防水工程质量验收规范G B50208—3.1.9 建筑给水排水及采暖工程施工质量验收规范GB50242—3.1.10 通风与空调工程施工质量验收规范GB50243—3.1.11 建筑工程施工质量验收统一标准G B50300—3.1.12 建筑结构检测技术标准GB/T50344—3.1.13 屋面工程技术规范GB50345—3.1.14 建筑电气安装工程施工质量验收规范GB50303—3.1.15 建筑装饰装修工程质量验收规范GB50210—3.1.16 工程测量规范GB50026—93 3.1.17 建筑防腐蚀工程施工及验收规范GB50212—3.1.18 沥青路面施工及验收规范GB50092—96 3.1.19 混凝土结构试验方法标准GB50152-923.1.20 混凝土质量控制标准GB50164—92 3.1.21 住宅装饰装修工程施工规范GB50327-3.1.22 火灾自动报警系统施工及验收规范GB50166-92 3.1.23 建筑用砂GB/T14684-3.1.24 建筑用卵石、碎石GB/T14685-3.1.25 组合钢模板技术规范GB50214-3.1.26 地下防水工程质量验收规范GB50208-3.1.27 水泥混凝土路面施工及验收规范GBJ97-873.1.28 爆破安全规程GB6722-3.1.29 混凝土外加剂应用技术规范GB50119-3.1.30 自动喷水灭火系统施工及验收规范GB50261- 3.1.31 泡沫灭火系统施工及验收规范GB50281-3.1.32 给水排水管道工程施工及验收规范GB50268-1997 3.1.33 建设工程施工现场供用电安全规范GB50194-1993 3.1.34 建设工程项目管理规范GB/T50326-3.1.35 建设工程监理规范GB50319-3.1.36 建设工程文件归档整理规范GB/T50328-㈡行标类1.送电1.2.1 电力建设安全工作规程第2部分: 架空电力线路DL5009.2—1.2.2 750Kv架空送电线路张力架线施工工艺导则DL/T5343—1.2.3 架空送电线路导线及避雷线液压施工工艺规程(试行)SDJ226—87 1.2.4 薄壁离心钢管混凝土结构技术规程DL/T5030—1996 1.2.5 高压直流架空送电线路技术导则DL/T436—1.2.6 钢筋焊接及验收规程JGJ18—1.2.7 施工现场临时用电安全技术规范JGJ46—1.2.8 冷拔钢丝预应力混凝土构件设计及施工规程JGJ19—92 1.2.9 回弹法检测混凝土抗压强度技术规程JGJ23-1.2.10 输电线路钢管杆制造技术条件DL/T646—1.2.11 跨越电力线路架线施工规程DL/T5106—1999 1.2.12 放线滑轮基本要求检验规定及测试方法DL/T685—1999 1.2.13 液压压接机DL/T689—19991.2.14 高压架空送电线路无线电干扰计算方法DL/T691—1999 1.2.15 送电线路带电作业技术导则DL/T966—1.2.16 接地装置特性参数测量导则DL/T475 —1.2.17 110Kv～500Kv架空电力线路工程施工质量及评定规程DL/T5168-1.2.18 悬垂线夹DL/T756—1.2.19 耐张线夹DL/T757—1.2.20 接续金具DL/T758—1.2.21 连接金具DL/T759—1.2.22 光纤复合架空地线DL/T832—1.2.23 杆塔工频接地电阻测量DL/T887—1.2.24 焊接工艺评定规程DL/T868—1.2.25 750Kv架空送电线路铁塔组立施工工艺导则Q/GDW112—1.2.26 750Kv架空送电线路张力架线施工工艺导则Q/GDW113—1.2.27 750Kv架空送电线路施工及验收规范Q/GDW115—1.2.28 高压直流线路用盘形悬式复合伞裙绝缘子串元件Q/GDW151—1.2.29 输电线路铁塔及电力金具紧固用冷墩热镀锌螺栓与螺母DL/T764.4—1.2.30 110kV-500kV送电工程质量检验及评定标准( 送电工程)2变电2.2.1 电力建设安全工作规程(变电所部分) DL5009.3—19972.2.2 电力变压器检修导则DL/T573-952.2.3 电测量指标仪表检验规程SD110—832.2.4 电气装置安装工程质量检验及评定规程DL/T5161.1-5161.17-2.2.5 电力安全工作规程(高压试验室部分) DL560—952.2.6 现场绝缘试验实施导则DL5474.1-6—92 2.2.7 电力设备预防性试验规程DL/T596—19962.2.8 气体绝缘金属封闭开关设备现场交接试验规程DL/T618—19972.2.9 交流电气装置的接地DL/T621—19972.2.10 LFP—900系列超高压线路成套快速保护装置检验规程DL/T625—19972.2.11 220Kv—500Kv电力系统故障动态记录装置检测要求 DL/T663—19992.2.12 远动设备及系统DL/T667—19992.2.13 带电作业绝缘鞋( 靴) 通用技术条件DL/T676—1999 2.2.14 电站钢结构焊接通用技术条件DL/T678—1999 2.2.15 焊工技术考核规程DL/T679—19992.2.16 绝缘油中含气量的气相色谱测定法DL/T703—1999 2.2.17 电力行业词汇电力系统DL/T1033.2—2.2.18 电力行业词汇输电系统DL/T1033.7—2.2.19 电力行业词汇供电和用电DL/T1033.8—2.2.20 电力行业词汇电网调度DL/T1033.9—2.2.21 电力行业词汇事故、保护、安全和可靠性DL/T1033.11—2.2.22 高压静止无功补偿装置( 1-5部分) DL/T1010.1-1010.5—2.2.23 继电保护和电网安全自动装置检验规程DL/T995—2.2.24 电气设备用六氟化硫气体取样方法DL/T1032—2.2.25 电力企业标准体系表编制导则DL/T485--1999 2.2.26 变压器油、气轮机油中T501抗氧化剂含量测定法DL/T704--1999 2.2.27 电力设备专用测量仪器通用技术条件DL/T849.1-DL/T849.6—2.2.28 750Kv电力系统继电保护DL/Z886—2.2.29 800Kv特高压直流换流站过电压保护和绝缘子配合导则Q/GDW144—2.2.30 高压直流换流站无功补偿与配置技术导则Q/GDW146—2.2.31 高压直流输电用800Kv级换流变压器通用技术规范Q/GDW147—2.2.32 高压直流输电用800Kv干式平波电抗器通用技术规范Q/GDW149—2.2.33 高压直流输电用800Kv级穿墙套管通用技术规范Q/GDW150—2.2.34 750Kv系统用金属氧化物避雷器技术规范Q/GDW109—2.2.35 750Kv系统用电压互感器技术规范Q/GDW108—2.2.36 750Kv系统用电流互感器技术规范Q/GDW107—2.2.37 750Kv系统用高压交流隔离开关技术规范Q/GDW106—2.2.38 750Kv系统用油侵式并联电抗器技术规范Q/GDW104—2.2.39 750Kv系统用主变压器技术规范Q/GDW103—2.2.40 110kV-500kV送电工程质量检验及评定标准( 变电电气安装工程)3土建3.2.1 普通混凝土用沙、石质量及检验方法标准JGJ52—3.2.2 建筑工程饰面砖粘结强度检验标准JGJ110—973.2.3 建筑地基处理技术规范JGJ79—3.2.4 建筑桩基技术规范JGJ94—943.2.5 建筑钢结构焊接技术规程JGJ81—3.2.6 塑料门窗安装及验收规范JGJ103-963.2.7 建筑玻璃应用技术规程JGJ113- J255-3.2.8 多孔砖砌体结构技术规范JGJ137- J129-3.2.9 建筑施工门式钢管脚手架安全技术规范JGJ128- J43-3.2.10 建筑基桩检测技术规范JGJ106- J256-3.2.11 建筑工程冬期施工规程JGJ104-973.2.12 建筑施工高空作业安全技术规范JGJ80-913.2.13 建筑施工安全检查标准JGJ59-993.2.14 建筑施工扣件式钢管脚手架安全技术规范JGJ130- J84-3.2.15 电力工程地基处理技术规程DL/T5024—3.2.16 混凝土泵技术条件DL/T944—3.2.17 混凝土搅拌楼用搅拌机DL/T456—3.2.18 电力建设施工质量验收及评定规程( 土建工程) DL/T5210.1—3.2.19 110kV-500kV送电工程质量检验及评定标准( 变电土建工程)㈢企标类1送电1.3.1 意大利进口牵张设备操作规程1.3.2 地脚螺栓加工质量标准( 企业标准)1.3.3 铁附件加工技术条件(企业标准)1.3.4 机具设备操作规程(企业标准)1.3.5 机具设备操作规程(企业内部标准)(二)1.3.6 送电线路铁塔组立作业指导书1.3.7 送电线路架线作业指导书1.3.8 送电线路铁塔基础作业指导书1.3.9 接地装置施工作业指导书2变电2.3.1 变电工程施工质量检验及评定标准企业内部标准(试行)2.3.2 检验、测量和试验设备操作规程和自检标准㈡(企业标准)2.3.3 检验、测量和试验设备、操作规程和自检标准(企业标准)㈠2.3.4 试验室检测仪器设备操作规程(企业标准)2.3.5 检验、测量和试验设备操作规程和自检标准(企业内部标准)㈢2.3.6 变电安装作业指导书2.3.7 电气装置调试作业指导书2.3.8 电气设备试验作业指导书3土建3.3.1 地基与基础工程施工工艺标准AETT-JZ3001.1～3001.11-3.3.2 爆破工程施工工艺标准AETT-JZ3009.1- 3.3.3 主体结构工程施工工艺标准AETT-JZ3002.1～3002.12- 3.3.4 建筑电气工程施工工艺标准AETT-JZ3006.1～3006.10- 3.3.5 建筑给水、排水及采暖工程施工工艺标准AETT-JZ3005.1～3005.12-3.3.6 建筑屋面工程施工工艺标准AETT-JZ3004.1～3004.10- 3.3.7 智能建筑工程施工工艺标准AETT-JZ3007.1～3007.3- 3.3.8 工程测量工程施工工艺标准AETT-JZ3010.1～3010.2- 3.3.9 变电所建筑工程施工工艺标准AETT-JZ3011.1～3011.5- 3.3.10 通风与空调工程施工工艺标准AETT-JZ3008.1- 3.3.11 建筑装饰、装修工程施工工艺标准AETT-JZ3003.1～3003.43-㈣其它类标准1送电1.4.1 500Kv大跨越输电工程汇编( 上、下册)1.4.2 施工工艺示范手册( 送电工程分册)2变电2.4.1 高压开关设备管理规定、反事故技术措施、质量监督管理办法2.4.2 电缆防火标准( 试行)2.4.3 电力建设施工质量检验及评定规程标准应用指南电气装置篇2.4.4 施工工艺示范手册( 变电工程分册电气部分)3土建3.4.1 建筑工程施工强制性条文房屋建筑部分实施导则3.4.2 建筑工程施工强制性条文实施指南3.4.3 电力建设施工质量检验及评定规程标准应用指南土建工程篇3.4.4 施工工艺示范手册( 变电工程分册土建部分)4设计4.4.1 110-500kV架空送电线路设计技术规程DL/T5092-1999 4.4.2 220-500kV紧凑型架空送电线路设计技术规程DL/T5217- 4.4.3 架空送电线路大跨越工程勘测技术规程DL/T5049-4.4.4 架空送电线路基础设计技术规定DL/T5219-4.4.5 架空送电线路杆塔结构设计技术规定DL/T5154-4.4.6 城市电力电缆线路设计技术规定DL/T5221-4.4.7 35-110kV无人值班变电所设计规程DL/T5103-1999 4.4.8 35-110kV变电所设计规程DL/T50059-19924.4.9 35-110kV高压配电装置设计规范DL/T50060-1992 4.4.10 220-500kV变电所设计规程DL/T5218-4.4.11 高压配电装置设计技术规程DL/T5352-4.4.12 高压直流换流设计技术规定DL/T5223-4.4.13 高压直流输电大地返回运行系统设计技术规定DL/T5224-4.4.14 电力装置的继电保护和自动装置设计规范GB50062-1992 4.4.15 电力工程电缆设计规范GB50217-1994 4.4.16 供配电系统设计规范GB50052-1995 4.4.17 水电水利工程电气制图标准GB/T5350-4.4.18 建筑结构设计术语和符号标准GB/T50083-1997 4.4.19 建筑地基基础设计规范GBJ 7-894.4.20 建筑设计防火规范GB50016-4.4.21 水电水利工程围堰设计导则DL/T5087-1999 4.4.22 普通混凝土配合比设计规程JGJ55- J64-4.4.23 混凝土结构设计规范GBJ 10-894.4.24 建筑物防雷设计规范GB50057-1994 4.4.25 钢管混凝土结构设计与施工规程CECS 28:90 4.4.26 地沟及盖板95J3314.4.27 750Kv变电所设计暂行技术规定( 电气部分) Q/GDW101—4.4.28 架空绝缘配电线路设计技术规程DL/T601-1996 4.4.29 输电线路施工机具设计、试验基本要求DL/T875- 4.4.30 电力金具通用技术条件GB2314-1997 4.4.31 电力金具产品型号命名方法DL/T683-1999 4.4.32 输变电常见标准汇编绝缘子卷5运行5.1.1 电力系统光纤通信运行管理规程DL/T547-19945.1.2 架空送电线路运行规程DL/T741-6安全、质量法规6.1.1中华人民共和国安全生产法6.1.2中华人民共和国电力法6.1.3中华人民共和国道路交通安全法6.1.4建设工程质量管理条例6.1.5架空输电线路管理规范( 试行)6.1.6变电站管理规范( 试行)6.1.7华东电网500Kv变电站安全作业流程( 试行)6.1.8国家电网公司安全生产监督规定6.1.9国家电网公司安全生产工作规定6.1.10送变电公司反违章工作管理办法6.1.11国家电网公司现场标准化作业指导书编制导则( 试行)6.1.12《国家电网公司十八项电网重大反事故措施》( 试行) 继电保护专业重点实施要求6.1.13国家电网公司十八项电网重大反事故措施6.1.14国家电网公司电力安全工作规程( 电力线路部分) ( 试行) 及修改说明6.1.15国家电网公司《电力安全工作规程( 试行) 》及省电力公司贯彻意见( 电力线路部分)6.1.16国家电网公司电力安全工作规程( 变电站和发电厂电气部分) ( 试行)及修改说明6.1.17 国家电网公司《电力安全工作规程( 试行) 》及省电力公司贯彻意见( 变电站和发电厂电气部分)6.1.18 电力建设工程工期定额( )6.1.19 电力工程竣工图文件编制规定DL/T5229-6.1.20 电力科技档案管理手册6.1.21 科学技术档案案卷构成的一般要求GB/T11822-6.1.22 电力行业紧急救护工作规范DL/T692-1999 6.1.23 国家电网750Kv输变电示范工程建设总结施工分册6.1.24 送电线路实践手册( 上、下)6.1.25 电力建设工程质量监督检察典型大纲( 火电、送变电部分) 6.1.26 电力建设工程质量监督检察典型大纲( 火电、送变电部分) 增补版6.1.27 输变电工程建设管理文件(现场管理部分) 4月6.1.28 三峡及跨区联网输变电工程现场建设管理制度8月6.1.29 电力工程达标投产管理办法( 输变电工程达标投产考核标准) 6.1.30 工程建设标准强制性条文电力工程部分6.1.31 电网建设工程危险点预测与预控措施6.1.32 危险点分析及控制措施6.1.33 现行安全生产法规汇编6.1.34 电力安全生产法规汇编安全健康和环境体系职业标准。

目次前言1范围2规范性引用文件3总则4术语和符号4.1术语4.2符号5基本规定6上拔稳定计算6.1适用条件6.2剪切法6.3土重法7基础下压和地基计算7.1基础下压计算7.2地基承载力计算7.3地基的变形计算8倾覆稳定计算8.1电杆基础倾覆稳定计算8.2窄基铁塔浅基础倾覆稳定计算8.3窄基铁塔深基础倾覆稳定计算8.4宽基铁塔基础倾覆稳定计算8.5挡土墙9构件承载力计算和构造要求9.1钢筋混凝土基础主柱正截面承载力计算9.2混凝土基础主柱正截面承载力计算9.3钢筋混凝土基础底板正截面承载力计算9.4混凝土基础底板正截面承载力计算9.5钢筋混凝土拉线盘承载力计算9.6钢筋混凝土电杆卡盘承载力计算9.7石材底盘、拉盘、卡盘承载力计算9.8地脚螺栓承载力计算9.9拉线部件承载力计算9.10斜截面承载力计算9.11构造要求9.12斜柱式基础承载力计算10岩石基础10.1基础的分类及适用条件10.2基础承载力计算10.3构造要求11钻（冲、挖）孔灌注桩基础11.1一般规定11.2桩基构造11.3桩顶作用效应计算11.4桩下压承载力计算11.5桩上拔承载力计算11.6桩水平承载力与位移计算11.7桩基本体计算11.8质量检测标准12复合式沉井基础12.1复合式沉井基础12.2设计复合式沉井基础应具备的资料12.3设计原则12.4复合式沉井基础的构造12.5设计计算12.6在工程应用和施工中要注意的问题13装配式基础13.1基础的分类及适用条件13.2直柱铰接型基础侧向倾覆稳定计算13.3直柱铰接型基础侧向滑动稳定计算13.4基础承载力计算13.5构造要求附录A（规范性附录）基础型式图附录B（规范性附录）塔位施工基面设计原则附录C（规范性附录）特殊地基处理原则附录D（规范性附录）金属基础承载力强度计算附录E（规范性附录）地基土（岩）承载力特征值及分类附录F（规范性附录）水平荷载作用下桩的内力、位移计算附录G（规范性附录）原状土基础刚性基柱考虑土抗力时侧向弯矩的近似计算附录H（规范性附录）土与混凝土基础接触面间的摩阻系数 值和地脚螺栓净截面面积表附录I（规范性附录）送电线路基础上拔静载试验要点附录J（规范性附录）基础上拔、倾覆、下压稳定和地基承载力计算用表附录K（规范性附录）基础在洪水时的局部冲刷、流水动压力、漂浮物撞击力的计算条文说明前言本标准是根据原国家经贸委《关于下达2001年度电力行业标准制、修订计划项目的通知》（国经贸电力［2001］44号）的安排组织制定的。

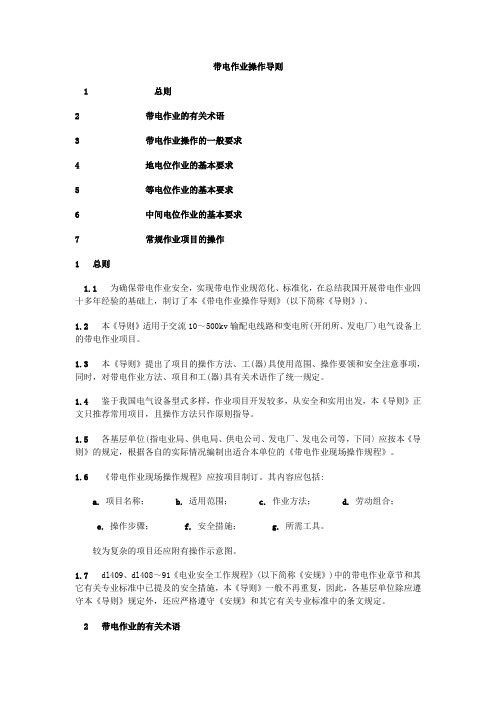

带电作业操作导则1 总则2 带电作业的有关术语3 带电作业操作的一般要求4 地电位作业的基本要求5 等电位作业的基本要求6 中间电位作业的基本要求7 常规作业项目的操作1 总则1.1为确保带电作业安全，实现带电作业规范化、标准化，在总结我国开展带电作业四十多年经验的基础上，制订了本《带电作业操作导则》(以下简称《导则》)。

1.2本《导则》适用于交流10～500kv输配电线路和变电所(开闭所、发电厂)电气设备上的带电作业项目。

1.3本《导则》提出了项目的操作方法、工(器)具使用范围、操作要领和安全注意事项，同时，对带电作业方法、项目和工(器)具有关术语作了统一规定。

1.4鉴于我国电气设备型式多样，作业项目开发较多，从安全和实用出发，本《导则》正文只推荐常用项目，且操作方法只作原则指导。

1.5各基层单位(指电业局、供电局、供电公司、发电厂、发电公司等，下同〉应按本《导则》的规定，根据各自的实际情况编制出适合本单位的《带电作业现场操作规程》。

1.6《带电作业现场操作规程》应按项目制订。

其内容应包括:a.项目名称；b.适用范围；c.作业方法；d.劳动组合；e.操作步骤；f.安全措施；g.所需工具。

较为复杂的项目还应附有操作示意图。

1.7 dl409、dl408～91《电业安全工作规程》(以下简称《安规》)中的带电作业章节和其它有关专业标准中已提及的安全措施，本《导则》一般不再重复，因此，各基层单位除应遵守本《导则》规定外，还应严格遵守《安规》和其它有关专业标准中的条文规定。

2 带电作业的有关术语2.1作业方法根据作业时作业人员所处的电位高低，带电作业方法可分为地电位作业法等电位作业法和中间电位作业法三种，如图1所示。

图1 带电作业方法分类示意图(a)地电位作业法；(b)等电位作业法；(c) 中间电位作业法1- 带电体；2-绝缘体；3-人体2.1.1地电位作业法：是指作业人员于地电位，通过绝缘工具对带电体进行的作业。

— 1 —公司各单位、总部各部门：根据《国家电网公司技术标准管理办法》规定，《城市配电网技术导则》已经通过审查，现批准为国家电网公司技术标准并予以印发，自印发之日起实施。

附件：Q／GDW 370-2009《城市配电网技术导则》二〇〇九年十一月二日国家电网公司文件国家电网科〔2009〕1194号关于印发《城市配电网技术导则》的通知— 2 —主题词：科技配电技术标准通知国家电网公司办公厅2009年11月2日印发1ICS 29.240备案号：CEC 131?2009国家电网公司企业标准Q / GDW 370 2009城市配电网技术导则Technical guide for urban distribution network2009-11-02发布 2009-11-02实施国家电网公司发布Q /G D WQ / GDW 370—2009I目次前言 (II)1 适用范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 总则 (2)5 一般技术原则 (3)6 35kV配电网 (6)7 20、10kV配电网 (7)8 低压配电网 (9)9 配电网继电保护和自动装置、配电自动化及信息化 (9)10 用户接入 (10)11 20kV配电网建设 (11)附录 A 35kV电网典型接线图············································································· (12)附录 B 20、10kV架空网典型接线图 (13)附录 C 20、10kV电缆网典型接线图 (14)附录 D 电缆典型敷设方式图 (16)编制说明 (19)Q / GDW 370—2009II前言《城市配电网技术导则》是国家电网公司所属各区域电网公司、省（区、市）公司进行城市配电网规划、设计、建设、改造和运行的指导性文件和技术依据。

铁路电力带电作业标准（高速铁路）1、范围本标准规定了高速铁路电力带电作业的准备工作、作业流程和安全风险卡控重点。

本标准适用于在铁路管内高速铁路高、低压线路和设备上的带电作业（低压带电测试作业除外）；在控制屏（台）和二次线路上的工作，无需将高压设备停电的作业；在旋转的高压发电机励磁回路上，或高压电动机转子回路上的工作；直接在高压线路、设备上进行电压、电流测试和核相等带电作业（在保持安全距离的情况下使用红外线设备进行测温、测距等测试作业除外）；高低压电缆的带电移动。

2、规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

《铁路技术管理规程》（高速铁路部分）《铁路电力安全工作规程》《高速铁路电力管理规则》《铁路电力安全工作规程补充规定》《高速铁路行车组织细则》3、准备工作准备工作按表1开展各项工作。

表1准备工作项目表4、作业流程4.1列队点名、宣读工作票、分配任务4.1.1列队点名。

检查工作组成员的精神状态、标准化着装（安全帽、工作服、黄背心、安全腰带、绝缘胶鞋、个人工具）。

4.1.2宣读工作票。

结合作业范围及安全措施示意图，明确工作内容和应采取的安全措施，说明带电作业的具体位置，确认所有工作组成员清楚带电作业区域。

4.1.3图示分工，分配任务。

工作组成员须清楚各自作业内容、作业项目、作业范围(地点)、作业方式、检修标准、安全注意事项。

因自身条件不能适应该项工作或对作业内容有疑问时，应及时提出。

由工作执行（领导）人和工作组成员共同确认作业内容，对不符合作业内容和安全要求的立即进行改正。

4.2安全员针对性讲话安全员结合当日实际作业内容和现场情况，有针对性的指出安全控制重点（劳动安全、行车安全）。

4.3准备工具、材料4.3.1各工作组成员根据当日作业内容请领工器具、材料，并认真检查工器具、材料状态，确保工具、材料型号正确、状态良好、数量足够。

DLT-969-2005变电站运行导则变电站运行导则1范围本导则规定了变电运行值班人员及相关专业人员进行设备运行、操作、异常及故障处理的行为准则。

本导则适用于交流35kV及以上电压等级的变电站（含发电厂升压站）及监控中心。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

DL 408 电业安全工作规程（发电厂和变电所电气部分）DLfF572—I995 电力变压器运行规程DL/T596—I996 电力设备预防性试验规程DL/T724—2000电力系统用蓄电池直流电源装置运行与维护技术规程3术语和定义下列术语和定义适用于本标准。

3.1 拉开、合上（拉、合） Switch off/Switch on指对断路器、隔离开关及控制电源的操作。

3.2试停Try to de-energize寻找故障时，将断路器逐一停运。

3.3试送Try to energize寻找故障过程中用断路器给线路送电。

3.4连接片Link board继电保护及安全稳定自动装置二次回路使用的连接板。

3.5投入、退出（投、退） Connect/Disconnect指保护连接片的投入、退出。

3.6特巡Special patrol正常巡视以外的巡视。

3.7 过热 Over-heat超过规定的高温限值。

3.8 受总Load-side circuit breaker与变压器直接相连的断路器。

3.9接头Linkage head设备与设备之间连接处的接线板或压接点。

3.10就地Local指在需要操作的设备处。

3.11 Z形变压器（曲折变压器） Z．shape transformer在主变压器蔓角形接线侧，提供一个中性点。

其三相绕组接成曲折形，形如“Z”。

带电作业要求电工，一个特殊的职业，危险时时刻刻存在于每一个细节之中，特别是带电作业时，任何一个不规范的操作都会引起不可挽回的安全事故和人生伤害，所以，牢记带电作业的相关规定，是每个电气领域从业人员的工作“护身符”！带电作业的相关规定一般要求1、本章的规定适用于在海拔1000m及以下交流10kV（20kV）的高压配电线路上，采用绝缘杆作业法和绝缘手套作业法进行的带电作业。

其他等级高压配电线路可参照执行。

在海拔1000m以上进行带电作业时，应根据作业区不同海拔高度，修正各类空气与固体绝缘的安全距离和长度等，并编制带电作业现场安全规程，经本单位批准后执行。

2、参加带电作业的人员，应经专门培训，考试合格取得资格、单位批准后，方可参加相应的作业。

带电作业工作票签发人和工作负责人、专责监护人应由具有带电作业资格和实践经验的人员担任。

3、带电作业应有人监护。

监护人不得直接操作，监护的范围不得超过一个作业点。

复杂或高杆塔作业，必要时应增设专责监护人。

4、工作负责人在带电作业开始前，应与值班调控人员或运维人员联系。

需要停用重合闸的作业和带电断、接引线工作应由值班调控人员履行许可手续。

带电作业结束后，工作负责人应及时向值班调控人员或运维人员汇报。

5、带电作业应在良好天气下进行，作业前须进行风速和湿度测量。

风力大于5级，或湿度大于80％时，不宜带电作业。

若遇雷电、雪、雹、雨、雾等不良天气，禁止带电作业。

带电作业过程中若遇天气突然变化，有可能危及人身及设备安全时，应立即停止工作，撤离人员，恢复设备正常状况，或采取临时安全措施。

6、带电作业项目，应勘察配电线路是否符合带电作业条件、同杆（塔）架设线路及其方位和电气间距、作业现场条件和环境及其他影响作业的危险点，并根据勘察结果确定带电作业方法、所需工具以及应采取的措施。

7、带电作业新项目和研制的新工具，应进行试验论证，确认安全可靠，并制定出相应的操作工艺方案和安全技术措施，经本单位批准后，方可使用。

备案号：29141－2010中华人民共和国电力行业标准DL/T 741-2010架空输电线路运行规程Operating code for overhead transmission line2010-05-24 发布2010-10-01 实施国家能源局发布人性化（巡视）、专业化（检测）、精益化（管理、维护）抓好三种人，运行人员、外包队伍、护线网络前言本标准根据国家发展改革委办公厅《关于引发2007年行业标准修订、制定计划的通知》（发改办工业[2007]1415号）（历经三年删减）的安排，对DL/T 741-2001《架空输电线路运行规程》的修订。

本标准与DL/T 741-2001相比主要变化如下：――原标准适用于35kV～500kV架空输电线路的运行。

根据IEC对于电压等级的划分，以及国内电压等级的发展而达成的共识，35kV为配电电压等级，交流750kV为新发展的电压等级，因此将本标准范围调整为适用于110（66）kV～750kV架空输电线路运行，35kV架空线路及直流架空输电线路可参照执行。

――为规范术语，将原标准的名称“架空送电线路运行规程”更改为：“架空输电线路运行规程”。

――增加了输电线路保护区的维护及输电线路的环境保护的章节。

本标准的附录A、附录B、附录C都是标准的附录。

本标准实施后代替DL/T 741-2001。

本标准由中国电力企业联合会提出。

本标准由全国电力架空线路标准化技术委员会运行分技术委员会归口。

本标准主要起草单位：国家电力科学研究院、国家电网公司、华北电网有限公司、山西电力公司、山东电力公司、辽宁省电力有限公司、河北省电力公司、黑龙江省电力公司、湖北省电力试验研究院、湖北超高压输变电公司、浙江省金华电业局。

本标准主要起草人：易辉、张爱军（国家电网公司生技部输配电处处长张爱军）、刘亚新、张强、程学启（山东电力集团生技部线路处处长）、周国华（山西电力科学研究院）、李宇明、刘长江、汪涛、胡毅、应伟国、尹正来、陶文秋、吕军、何惠雯、张丽华、贾雷亮、罗永勤。
