500kV同塔双回线路带电作业指导书目录1. 500kV同塔双回线路直线塔进入等电位作业指导书2. 500kV同塔双回线路带电检查和修补导线作业指导书3. 500kV同塔双回线路更换耐张串单片绝缘子作业指导书4. 500kV同塔双回线路更换直线塔V形串绝缘子作业指导书5. 500kV同塔双回线路带电更换直线塔悬垂串绝缘子作业指导书6. 500kV同塔双回线路带电检测绝缘子作业指导书7. 500kV同塔双回线路带电检查和维修架空地线作业指导书8. 500kV同塔双回线路沿耐张串进入等电位更换间隔棒作业指导书9. 500kV同塔双回线路一回带电、一回停电进入停电回路检修作业指导书编号：500kV同塔双回线路直线塔进入等电位作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时1/121适用范围适用500kV同塔双回输电线路各种直线塔进入等电位。
2引用文件《国家电网公司电力安全工作规程（电力线路部分）（试行）》DL/T 741-2001《架空送电线路运行规程》GB 50233-2005《110－500kV架空电力线路施工及验收规范》DL/T 966 送电线路带电作业技术导则原国家电力公司1997.7《带电作业管理制度》原国家电力公司1997.10《带电作业操作导则》国家电网公司《500kV同塔双回线路带电作业技术导则》3作业前准备3.1准备工作安排2/123.2人员要求3.3工器具3/123.4材料3.5危险点分析4/123.6安全措施3.7作业分工5/124 作业程序4.1开工4.2作业内容及标准4.2.1平梯法6/124.2.2吊篮（短梯）法7/128/124.2.3滑轨—吊杆—座椅法4.2.4竖梯荡入法4.3竣工4.4 消缺记录4.5 验收总结4.6 指导书执行情况评估编号：500kV同塔双回线路带电检查和修补导线作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时1适用范围适用于500kV同塔双回线路带电检查和修补导线作业。
同塔多回输电线路带电作业可行性分析及作业方法研究【摘要】带电进行作业会直接涉及到人的生命安全，它是一种较为特别的工程技术。
由于每一次带电作业的环境和所需的设备都各不相同，带电作业所需的工具和作业方式具有多样性，以及人在作业过程中流动性较大等因素，使带电作业的高压现场极其复杂。
在不同作用下，带电作业各种间隙的放电特性也都有一定的差异。
本文主要针对同塔多回路输电线路目前带电作业的现状，提出了一些在220kV同塔多回输电线路可以开展的带电作业项目，并通过对较为典型的输电线路杆塔的分析，进行了同塔多回输电线路带电作业可行性分析，并提出了同塔多回输电线路带电作业的方法，可供今后开展同塔多回输电线路带电作业参考。
【关键词】同塔多回输电线路；带电作业；可行性；方法由于一些大容量输电的需要和一些线路环境的限制，在近几年，多回线路较为迅速的增长着，多回线路在输电线路中所占的比例越来越大，而且多回线路具有：输送电量大、线路所占地方面积小及成本低等优点，将会成为未来线路建设发展的必然趋势，因此，多回路带点作业技术的不断发展，对电网线路建设在某种程度上有着非常重要的意义。
1现状由于多回路杆塔设计紧凑而且带电体密集，因此带电作业在距离和空间上受到了一定的限制，不容易控制，这对带电作业造成了一定程度上的影响。
目前，我国还没有比较成熟的带电作业方法，但有些地区尝试了多回路杆塔本体上的检修，结果还比较成功。
一九八七年江苏淮阴供电局就对“220KV 双回路双分裂导线带电调整弧垂”的作业项目进行了理论研究；在两千零二年国家电力公司南京高压研究所对“500kV 双回路铁塔带电作业”进行了研究；在两千零六年黄冈供电公司在10kV同杆双回线路上实施对用户进行接火和消缺作业；两千零九年华北电网承德供电局用110kV线路在使用双回路进行的模拟实验取得了成功，通过实践证明，多回路带点作业是可行的，将会成为一种发展的趋势。
2 可行性分析220kV同塔双回线路带电作业，目前在我国还没有成熟的经验，有些项目由于受到塔形结构、绝缘工具等一些客观条件的限制，站在安全以及经济的角度，也不能强行进行220kV 同塔双回线路带电作业。

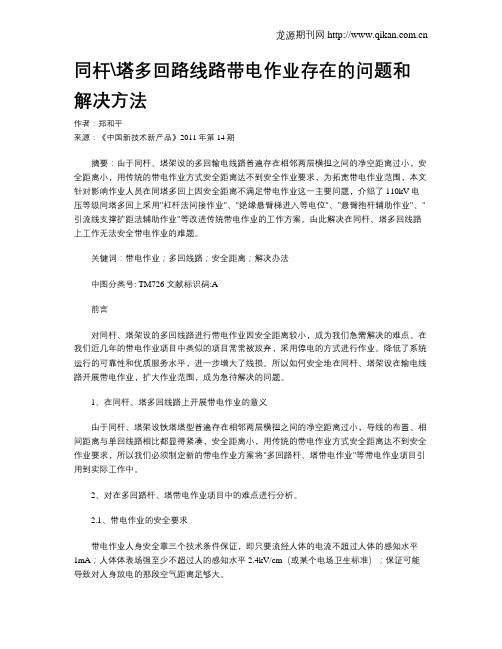

同杆\塔多回路线路带电作业存在的问题和解决方法作者：郑和平来源：《中国新技术新产品》2011年第14期摘要：由于同杆、塔架设的多回输电线路普遍存在相邻两层横担之间的净空距离过小，安全距离小，用传统的带电作业方式安全距离达不到安全作业要求，为拓宽带电作业范围，本文针对影响作业人员在同塔多回上因安全距离不满足带电作业这一主要问题，介绍了110kV电压等级同塔多回上采用"杠杆法间接作业"、"绝缘悬臂梯进入等电位"、"悬臂抱杆辅助作业"、"引流线支撑扩距法辅助作业"等改进传统带电作业的工作方案。
由此解决在同杆、塔多回线路上工作无法安全带电作业的难题。
关键词：带电作业；多回线路；安全距离；解决办法中图分类号: TM726 文献标识码:A前言对同杆、塔架设的多回线路进行带电作业因安全距离较小，成为我们急需解决的难点。
在我们近几年的带电作业项目中类似的项目常常被放弃，采用停电的方式进行作业。
降低了系统运行的可靠性和优质服务水平，进一步增大了线损。
所以如何安全地在同杆、塔架设在输电线路开展带电作业，扩大作业范围，成为急待解决的问题。
1、在同杆、塔多回线路上开展带电作业的意义由于同杆、塔架设铁塔塔型普遍存在相邻两层横担之间的净空距离过小，导线的布置、相间距离与单回线路相比都显得紧凑，安全距离小，用传统的带电作业方式安全距离达不到安全作业要求，所以我们必须制定新的带电作业方案将"多回路杆、塔带电作业"等带电作业项目引用到实际工作中。
2、对在多回路杆、塔带电作业项目中的难点进行分析。
2.1、带电作业的安全要求带电作业人身安全靠三个技术条件保证，即只要流经人体的电流不超过人体的感知水平1mA；人体体表场强至少不超过人的感知水平2.4kV/cm（或某个电场卫生标准）；保证可能导致对人身放电的那段空气距离足够大。
2.2、多回路铁塔带电作业难点和解决方法以110kV线路为例讨论在多回路铁塔上工作,会有几个原因对作业人员够成威胁。
