解析输电线路带电工作安全防护发布时间：2023-04-20T06:37:35.775Z 来源：《中国电业与能源》2023年1期1月作者：王嘉樾[导读] 随着国民经济的发展，电力做为一种重要的资源正受到越来越多的关注王嘉樾内蒙古电力（集团）有限责任公司乌海供电分公司输电管理处内蒙古乌海市 016000摘要：随着国民经济的发展，电力做为一种重要的资源正受到越来越多的关注，高压输电线路做为整个电力系统的重要组成部分，对电力系统的稳定运行有着重要的意义。

高压输电线路带电作业做为一项新的技术，在高压输电线路的维护中正起着越来越重要的作用，如何在带电作业中保证作业人员的安全，正成为一项重要的研究课题，这对于整个高层输电线路的维护有着重要的意义。

关键词：输电线路；带电作业；安全防护1、带电作业的准则与方法1.1、带电作业准则我国先后颁布了《送电线路技术导则》《500kV紧凑型输电线路带电作业技术导则》《同塔多回输电线路带电作业技术导则》等多项规程规范，对我国高压交流输电线路带电作业的发展起到重要的指导意义。

1.2、带电作业的方法高压输电线路的带电作业方法主要有地电位作业、等电位作业、中间电位作业法等。

由于线路具有塔头尺寸大、绝缘子串长等特点，使用绝缘操作杆对导线侧金具检修的功效特别低，所以，超高压输电线路以等电位作业方法为主。

目前，直线塔进入等电位的作业方法主要有乘坐绝缘吊篮（吊梯）荡入法、沿绝缘平梯进入法、绝缘竖梯荡入法等。

耐张塔进入等电位的方法主要沿耐张绝缘子串进入。

±500kV直流输电线路带电作业技术与500kV交流输电线路带电作业技术相比，除了在带电作业粒子流防护方面，其他方面没有太大的区别，具有较高的通用性。

2、高压线路带电作业关键技术参数高压线路带电作业关键技术参数包含以下三个：最小安全距离、最小组合间隙以及绝缘工具最小有效绝缘长度。

高压线路电压较高，塔杆也较高，加上塔头的尺寸较大，导致导线的分裂数较多，除此之外，其走廊的海拔所覆盖的区域较广，这些因素都增大了高压线路带电作业关键技术参数的确定难度，在实际操作中，要确定关键技术参数，必须根据线路杆塔的实际结构、带电作业的具体位置以及系统参数等进行综合分析，并反复进行严格的试验，运用多种方法进行研究，主要包括：计算带电作业的实际线路的最大操作电压：对典型作业环境和特殊情况反复进行带电作业间隙放电试验；对危险率进行测算，并根据具体海拔确定参数。

±500kV直流输电线路带电作业技术导则1 范围本标准规定了±500kV直流输电线路带电作业技术要求、进出等电位、作业中的注意事项及工具的试验、运输和保管等。

本标准适用于海拔1000m及以下地区±500kV单、双回直流输电线路的带电作业，对于海拔1000m以上地区，相关参数应进行海拔校正。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 2900.55 电工术语带电作业GB/T 6568 带电作业用屏蔽服装GB/T 13035 带电作业用绝缘绳索GB 13398 带电作业用空心绝缘管、泡沫填充绝缘管和实心绝缘棒GB/T 14286 带电作业工具设备术语GB/T 18037 带电作业工具基本技术要求与设计导则GB/T 19185 交流线路带电作业安全距离计算方法GB 26164.3 电业安全工作规程第三部分：电力线路DL 409 电业安全工作规程（电力线路部分）DL/T 463 带电作业用绝缘子卡具DL/T 878 带电作业用绝缘工具试验导则DL/T 974 带电作业用工具库房DL/T 976 带电作业工具、装置和设备预防性试验规程3 术语与定义由GB/T 2900.55、GB/T 14286界定的以及下列术语和定义适用于本文件。

3.1直流线路带电作业 live working on DC transmission line在直流输电线路上开展的带电检修、维护及更换部件等作业。

4 一般要求4.1 人员要求4.1.1 带电作业人员应身体健康，无妨碍作业的生理和心理障碍。

4.1.2 带电作业人员应具有电工原理和直流电力线路的基本知识，掌握带电作业的基本原理和操作方法，熟悉作业工器具的适用范围和使用方法。

应掌握紧急救护法，特别是触电急救。

4.1.3 带电作业人员应通过专门培训，考试合格并具有上岗证。

目录前言 (3)1 范围 (4)2规范性引用文件 (4)3 术语和定义 (5)4总则 (5)5 高压设备工作的基本要求 (6)6 保证安全的组织措施 (13)7 保证安全的技术措施 (21)8 线路作业时变电站和发电厂的安全措施 (26)9 带电作业 (27)10 发电机、同期调相机和高压电动机的检修、维护工作 (40)11 在六氟化硫（SF6）电气设备上的工作 (42)12 在低压配电装置和低压导线上的工作 (44)13 二次系统上的工作 (44)14 电气试验 (48)15 电力电缆工作 (51)16 一般安全措施 (54)17 起重与运输 (64)18 高处作业 (70)前言本规程依据《关于委托补充修订〈安规〉的函》（安监一函［2008］12 号）对《国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）》进行修订补充形成。

本规程主要内容包括总则和高压设备工作的基本要求，保证安全的组织措施，保证安全的技术措施，线路作业时变电站和发电厂的安全措施，带电作业，发电机同期调相机和高压电动机的检修、维护工作，在六氟化硫（SF6）电气设备上的工作，在低压配电装置和低压导线上的工作，二次系统上的工作，电气试验，电力电缆工作，一般安全措施，起重与运输，高处作业等十五部分。

本规程的附录A、附录B附录C附录D附录E附录F附录G附录H附录K附录N 附录O、附录P、附录Q 为资料性附录。

本规程的附录I、附录J、附录L、附录M 为规范性附录。

本规程由国家电网公司安全监察质量部提出并解释。

本规程由国家电网公司科技部归口。

本规程起草单位：国家电网公司华东分部、国网上海市电力公司、国网江苏省电力公司、国网浙江省电力公司、国网安徽省电力公司、国网福建省电力有限公司、国家电网公司运行分公司、中国电力科学研究院。

本规程主要起草人：张雷、陆懋德、戴克铭、葛乃成、刘亨铭、聂宇本、方旭初、吴濡生、罗耀国、胡翔、李智勇、孙鹏、刘凯、刘庭、杨振强、韩学军、张印虎、刘昊、肖关荣、张健、杨光亮、张继明、周忠浩。

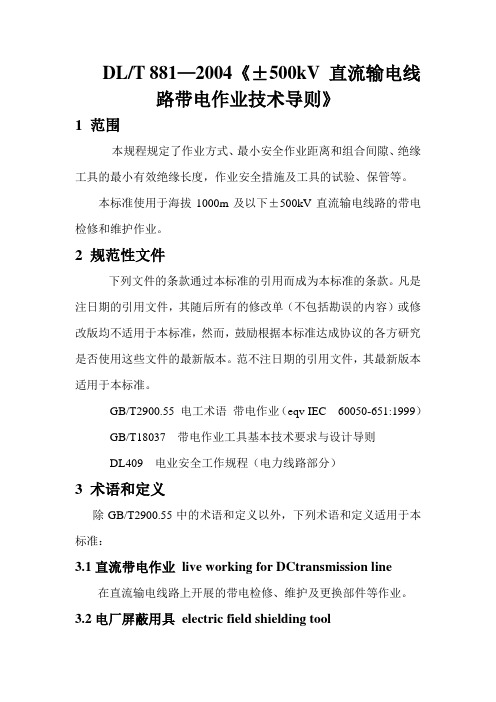

DL/T 881—2004《±500kV 直流输电线路带电作业技术导则》1 范围本规程规定了作业方式、最小安全作业距离和组合间隙、绝缘工具的最小有效绝缘长度，作业安全措施及工具的试验、保管等。

本标准使用于海拔1000m及以下±500kV直流输电线路的带电检修和维护作业。

2 规范性文件下列文件的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。

范不注日期的引用文件，其最新版本适用于本标准。

GB/T2900.55 电工术语带电作业（eqv IEC 60050-651:1999）GB/T18037 带电作业工具基本技术要求与设计导则DL409 电业安全工作规程（电力线路部分）3 术语和定义除GB/T2900.55中的术语和定义以外，下列术语和定义适用于本标准：3.1直流带电作业live working for DCtransmission line在直流输电线路上开展的带电检修、维护及更换部件等作业。

3.2电厂屏蔽用具electric field shielding tool用导电材料制成的屏蔽墙电厂的用品，包括屏蔽服装、导电鞋、导电手套。

3.3 地点为作业earth potential working作业人员在接地构件上采用绝缘工具对带电体开展的作业，作业人员的人体电位为地电位。

3.4中间电位作业mid-potential working作业人员对接地构件绝缘并与带电体保持一定的距离时开展作业，作业人员的人体电位为悬浮的中间点位。

3.5等电位作业potential working;bare hand woeking作业人员通过电气连接，使自己身体的电位上升至带电体的电位，且与周围不同点为适当隔离而直接对带电体进行作业。

4 一般要求4.1 人员要求4.1.1 带电作业人员应身体健康，无妨碍作业的生理和心理障碍。

次前言Ⅱ1 范围1 2 规范性引用文件1 3 总则 1 4 术语和定义1 5 路径3 6 气象条件 3 7 导线和地线4 8 绝缘子和金具 6 9 绝缘配合、防雷和接地7 10 导线布置9 11 杆塔型式9 12 杆塔荷载9 13 对地距离及交叉跨越12 14 环境保护14 附录A（规范性附录）本规定用词说明15 附录B（资料性附录）使用悬垂绝缘子串的杆塔，水平极间距离与档距的关系16 附录C（资料性附录）按人工污秽闪络特性选择绝缘子片数步骤16 附录D（资料性附录）外绝缘放电电压的气象条件校正18 附录E（资料性附录）地面合成场强计算简化理论法19 附录F（资料性附录）公路等级20 条文说明前言《±500kV直流架空输电线路设计技术规定》（以下简称规定）制定了±500kV直流架空输电线路的主要设计技术原则。

随着电网建设的发展，长距离直流输电工程建设越来越多。

继第一条±500kV直流工程—葛上直流输电线路1989年竣工投产之后，我国又相继建成了天广、龙政、三广、贵广等长距离直流输电线路工程，积累了丰富的经验，为编制本规定奠定了基础。

本规定编制规则以DL/T 800—2001《电力企业标准编制规则》为基础。

为了突出直流输电技术特点，现行DL/T 5092—1999《110～500kV架空送电线路设计技术规程》中与线路性质、电压等级基本无关的条文，如杆塔材料、杆塔结构设计基本规定、杆塔结构、基础等内容不再列入本规定。

直流架空输电线路的设计，除应执行本规定外，尚应符合现行的有关国家标准和电力行业标准的有关规定。

本标准由国家电网公司科技部归口。

本规定主要编制单位：国家电网公司、中国电力工程顾问集团公司、中南电力设计院。

本规定参加编制单位：华东电力设计院。

本规定主要起草人：舒印彪、于刚、刘开俊、梁政平、葛旭波、文卫兵、江卫华、曾连生、薛春林、段松涛、熊万洲、徐晓东、王钢、李勇伟、李喜来、张卫东、赵全江、汪雄、李三、苗桂良。

特高压直流输电线路带电作业实用化技术研究发布时间：2023-02-07T01:28:23.668Z 来源：《中国电业与能源》2022年9月17期作者：白龙生[导读] 本文从特高压直流输电线路的工程出发，分析直流线路的架设特点白龙生国网山西省电力公司超高压变电分公司山西太原 030000摘要：本文从特高压直流输电线路的工程出发，分析直流线路的架设特点，并结合特高压直流带电作业的相关技术，对满足特高压直流输电线路要求的带电作业安全防护用具、进出等电位作业方法、工器具及其技术标准进行全面总结。

为实现特高压直流输电线路的带电作业提供参考，具有一定的工程实用价值。

关键词：特高压直流输电线路；带电作业；实用化技术1.特高压直流输电线路概况与设备特点1.1塔窗尺寸与工作难度本线路直线塔采用“V”型绝缘子，工作电压及雷电过电压对塔头空气间隙不起控制作用，而操作过电压及带电作业工况直接影响塔头规划设计，合理选取操作过电压及带电作业工况下的空气间隙，对保证线路安全运行、有效控制工程投资十分重要。

设计中要求带电作业间隙还应考虑人体活动范围0.5m。

通过带电作业方式调整，带电作业间隙不作为塔头设计的控制条件。

根据昌吉至古泉特高压直流输电线路设计施工总说明书可知，线路的耐张绝缘子片数是按照污区等级进行绝缘配置。

满足最小片数要求，在间隙测量中重点关注了跳线对周围杆塔的间隙距离。

根据国家电网公司企业标准《直流输电线路带电作业技术导则》，在1.5pu下，其带电作业要求的间隙距离9m，最小组合间隙距离为9.6m。

现场实测结果表明，耐张塔的间隙距离基本均满足带电作业的要求。

通过前期的数据采集，判定由于特高压直流线路杆塔高、尺寸大、电压等级高，登塔作业人员的劳动强度大，在进入等电位的方法上，应根据线路的实际特点，需对现有的进入等电位的方法进行优化。

1.2导线的对比±800kV特高压直流输电线路目前采用的导线型号有AACSR-720/50型钢芯铝合金绞线、JLHA1/G1A-800/55型钢芯铝合金绞线、JL/G3A-1000/45型钢芯铝合金绞线，每极采用六分裂结构，分裂间距为450或500mm，子导线成正六边形排列，用六分裂阻尼间隔棒固定。
