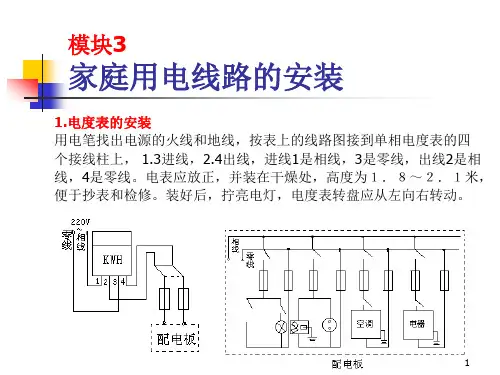

1.电度表的安装 用电笔找出电源的火线和地线，按表上的线路图接到单相电度表的四 个接线柱上， 1.3进线，2.4出线，进线1是相线，3是零线，出线2是相 线，4是零线。电表应放正，并装在干燥处，高度为１．８～２．１米， 便于抄表和检修。装好后，拧亮电灯，电度表转盘应从左向右转动。
由于国家有文件规定；给水管不准用镀钵钢管，这样进入卫生间 的给、排水管均用塑料管，所选浴缸为玻璃钢材料制成，座便器、 洗脸盆为陶瓷制器，电气布线用PVC管暗设。
9
2019/10/26
10
4
Байду номын сангаас
2019/10/26
5
单相三孔插座如何安装才正确？通常，单相用电设备， 特别是移动式用电设备，都应使用三芯插头和与之配 套的三孔插座。三孔插座上有专用的保护接零（地） 插孔，在采用接零保护时，有人常常仅在插座底内将 此孔接线桩头与引入插座内的那根零线直接相连，这 是极为危险的。因为万一电源的零线断开，或者电源 的火（相）线、零线接反，其外壳等金属部分也将带 上与电源相同的电压，这就会导致触电。 因此，接线时专用接地插孔应与专用的保护接地线 相连。采用接零保护时，接零线应从电源端专门引来， 而不应就近利用引入插座的零线。
2
3.照明灯具的安装
白炽灯、高压汞灯与可燃物之间的距离不应小于50cm，
卤钨灯则应大于50cm。严禁用纸、布等可燃材料遮挡
灯具。100W以上的白炽灯、卤钨灯的灯管附近导线应
采用非燃材料（瓷管、石棉、玻璃丝）制成的护套保护，
不能用普通导线，以免高温破坏绝缘，引起短路。灯的
下方不能堆放可燃物品。
灯泡距地面的高度一般不低于2m，如低于2m应采
取防护措施。经常碰撞的场所应采用金属网罩防护，湿

电度表的安装详解ppt课件

电度表的安装详解ppt课件
A=(A2-A1)×BL A 一 电能表测得的电度; A1一前一次抄表读数; A2一后一次抄表读数; BL-实用倍率
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
3、单相电能表的的正确接线
单相电能表有四个接线端子,根据接线盒上的排列 可以分两种类型。即：一进一出(单进单出)电能表和二 进二出电能表。
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
三、三相四线有功电能表三元件有功电能表
三相四线有功电能表三元件有功电能表,是由三只二元件电 能表(单相电能表〉组合而成。
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
1)电能表进线相线与中性线接反,漏计电量,见图
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
2)电能表进线极性接反,电能表倒转,见图
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
标准接线
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
三相三线有功电能表直接接入时不常用的接线
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多

电能表接线ppt课件

电能表接线ppt课件
解： A相断线时，实计功率表达式为：
U gICOS 30o UgI COS30oCOS ¡n CB
⑴更正系数和更正率
①更正系数
K A A K 更正系数 p 或 Q 等于真实耗电量 P（有功电量）或 （Q 无功电量）
A A 与错误接线情况下电能表计量出来的电量
功电量），之比
即：
′P（有功电量）或
′（无 Q
有功电量更正系数：
Kp
Ap AP
P P
无功电量更正系数：
KQ
AQ AQ
Q Q
31
式中：
KP、KQ
• g）互感器二次回路的连接导线应采用铜质单芯绝缘线。对电流二次回 路。连接导线截面积应按电流互感器的额定二次负荷计算确定，至少 应不小于4mm2。对电压二次回路。连接导线截面积应按允许的电压 降计算确定，至少应不小于2.5mm2。
• h）互感器实际二次负荷应在25%-100%额定二次负荷范围内；电流 互感器额定二次负荷的功率因数应为0.8-1.0；电压互感器额定二次功 率因数应与实际二次负荷的功率因数接近。
•Ⅳ类电能计量装置
•负荷容量为315kVA及以下的及费用户、发供电企业内部经济 技术指标分析、考核用的电能计量装置。
•Ⅴ类电能计量装置
•单相供电的电力用户计费用电能计量装置。
4
• 四、电能计量装置的接线方式
• a)接入中性点绝缘系统的电能计量装置，应采用三相三线有 功、无功电能表接入,非中性点绝缘系统的电能计量装置，应 采用三相四线有功、无功电能表或3只感应式无止逆单相电 能表。
无功： AQ ε QXAˊ Q
35
三相三线两元件有功电能表电压、电流线错误接线所计功率分析
36
37

装表接电PPT

装表接电PPT

相关基础知识——电能表的型号及铭牌标志
2．电能表的铭牌
（1）商标。 （2)计量许可证标志 CMC。 （3)计量单位名称或符号， 如：有功电能表为“千 瓦·时”或“kWh”；无 功电能表为“千乏·时” 或“kVarh"。
相关基础知识——电能表的型号及铭牌标志
2．电能表的铭牌
(4)字轮式计度器的窗口，整数位和小数位用 不同颜色区分，中间有小数点；
(5)电能表的名称及型号，如DSSD188、 DTSD111。
(6)准确度等级。以记入圆圈中的等级数字表 示，如①，无标志时，电能表视为2.0级。
相关基础知识——电能表的型号及铭牌标志
2．电能表的铭牌
(7)基本电流和额定最大电流。基本电流(标定电 流)是作为负荷的基数电流值，以Ib表示；额定 最大电流是仪表能长期工作，误差与温升完全满 足技术标准的最大电流值，以Imax表示。如 1.5(6)A即电能表的基本电流值为1.5A，额定最 大电流为6A。
相关基础知识——电能计量装置的分类
Ⅲ类电能计量装置：
①用于计量平均月用电量为10kWh及以上、 100万kWh及以下的计费用户的计量装置；
②用于计量变压器容量为315kVA及以上、 2000kVA以下的计量用户的计量装置；③用 于计量100MW以下发电机发电量的计量装 置；④用于计量发电企业厂（站）用电量的 计量装置；⑤考核有功电量平衡的110kV及 以上的送电线路的电能计量装置。
k1
k2
L
L1
L2
负
载
N
一、单相电能表的接线
3、单相表正确接线分析 感性负荷时
P UI cos
二、三相四线电能表接线 1、直接接入式
A
B
负

电度表接线及工作原理ppt课件

电度表接线及工作原理ppt课件
机械式三相四线电度表的读法
比如用的是100/5的互感器，那它的倍率为20(即100除以5)，如果是200/5的即 倍率为40，如果是500/5的，那倍率就是100。以此类推，把表上显示的读数，再乘以这个倍率，就是您实际使用的电量数，单位为KWh(千瓦时： 度)。即：实际用电量=实际读数×倍率 3、互感器如果不只绕一匝，那么，实际用电量=互感器倍率/互感器匝数×实际读数。匝数，指互感器内圈导线的条数，不 指外圈。一般计量收费时，大多不计小数位的读数。如下图
三相四线制有功电度表工作原理及接线
直接接入法：如果负载的功率在电度表允许的范围内，那么就可以采用直接接入法。
2、经互感器接入法： 电度表测量大电流的三相电路的用电量时，因为线路流过的电流很大，例如300-500A，不可能采用直接接入法，应使用电流互感器进行电流变换，将大的电流变 换成小的电流，即电度表能承受的电流，然后再进行计量。一般来说，电流互感器的二次侧电流都是5A。 例如300/5,100/5。
经互感器接入法
3、经互感器接入法在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。接法有两种： （1）单相电度表内5和1端未断开时的接法。由于表内短接片没有断开，所以互感器的K2端子禁止接 地。如图所示：
经互感器接线图
（2）单相电度表内5和1端短接片已断开时的接法。由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端。
用三块单相电能表测三相四线电能接线图（直接接入）
用三块单相电能表测三相四线电能接线图（经电流互感器接入）
测量三相四线无功电能的电度表接线图（直接接入）
测量三相四线无功电能的电度表接线图（经互感器接入）

电能表原理及接线培训材料PPT

电能表原理及接线培训材料PPT

•40
•电能表原理及接线培训材料PPT
•41
•电能表原理及接线培训材料PPT
•42
•电能表原理及接线培训材料PPT
•43
•电能表原理及接线培训材料PPT
•44
•电能表原理及接线培训材料PPT
•45
•电能表原理及接线培训材料PPT
•46
•电能表原理及接线培训材料PPT
•47
•16
•电能表原理及接线培训材料PPT
•17
•电能表原理及接线培训材料PPT
•18
•电能表原理及接线培训材料PPT
•19
•电能表原理及接线培训材料PPT
•20
•电能表原理及接线培训材料PPT
•21
•电能表原理及接线培训材料PPT
•22
•电能表原理及接线培训材料PPT
•23
•电能表原理及接线培训材料PPT
•24
•电能表原理及接线培训材料PPT
•25
•电能表原理及接线培训材料PPT
•26
•电能表原理及接线培训材料PPT
•27
•电能表原理及接线培训材料PPT
•28
•电能表原理及接线培训材料PPT
•29
•电能表原理及接线培训材料PPT
•30
•电能表原理及接线培训材料PPT
•31
•电能表原理及接线培训材料PPT
•电能表原理及接线培训材料PPT
•9
•电能表原理及接培训材料PPT
•10
•电能表原理及接线培训材料PPT
•11
•电能表原理及接线培训材料PPT
•12
•电能表原理及接线培训材料PPT
•13
•电能表原理及接线培训材料PPT

电度表的原理及接线方法PPT课件

电度表的原理及接线方法PPT课件
X1
V1
220 V
1 50 Hz
0Deg
220 V
K1
2
1
K2 2
X1
220 V
V1
K1
K2
220 V
1 50 Hz
2
12
0Deg
32
接线
33
2. 日光灯 主要由灯管、镇流器、启动器组成。
工作原理
34
日光灯的组成
i）日光灯管
日光灯灯管的两端各有一个灯丝，灯管内 充有微量的氩气和稀薄的汞蒸气，灯管内壁 上涂有荧光粉。两个灯丝之间的气体导电时 发出紫外线，使涂在管壁上的荧光粉发出可 见光。
（如500型）应将转换开关拨到标有“．”的空档位置。
43
MF30型万用表的外形结构
图3．12 MF30型万用表的外形结构
44
2． 交流电压的测量
• （1）测量前，将转换开关拨到对应的交流电压量程档。 如果事先不知道被测电压大小，量程宜放在最高档， 以免损坏表头。
• （2）测量时，将表笔并联在被测电路或被测元器件两 端。严禁在测量中拨动转换开关选择量程。
16
1、直接入法 如果负载的功率在电度表允许的范围内，即流过电度表电流
线圈的电流不至于导致线圈烧毁，那么就可以釆用直接接入法。 直接接入法：单相电度表共有四个接线端子，从左至右按1、2、 3、4编号，如下图 接线一般有两种，一种是1、3接进线，2、4接出线；另一种是1、 2接进线，3、4接出线。无论何种接法相线(火线)必须接入电表 的电流线圈的端子。由于有些电表的接线特殊，具体的接线方 法需要参照接线端子盖板上接线图去接。
11
一、机械式电度表的型号及其含义。 电度表型号是用字母和数字的排列来 表示的，内容如下：类别代号+组别 代号+设计序号+派生号。如我们常用 家用单相电度表：DD862-4型、 DDS971型、DDSY971型等。

单相电能表ppt课件

单相电能表ppt课件

此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
五、单相电能表选用方法
根据负载的额定电压和负载的最大电流来选择电能表.
电能表的额定电压与负载的额 定电压一致，而电能表的额定电流 应小于负载的最大电流。容量选择 大了，电能表不能正常转动，会因 本身存在误差影响结果的正确性； 容量选择小了，会有烧坏电能表的 可能。
当没有负载时，电能表的铝 盘应该静止不转。当电能表的电 流线路中无电流而电压线路上有 额定电压时，其铝盘转动应不超 过潜动允许值，一般在限定时间 内潜动不超过1整转。
单相电能表
单相电能表

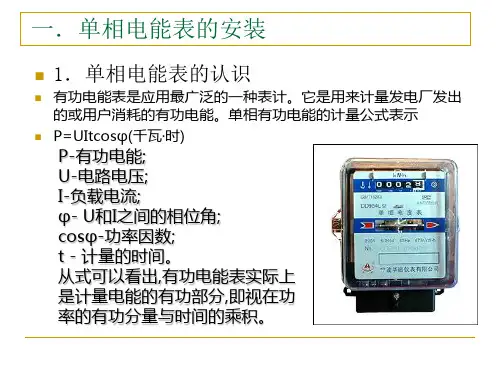

一、单相电能表的用途
单相电能表是专门为家庭使用而设计的，主要用于记录电流通过用户 电路时消耗了多少电能，以合理地支付电费。
感应式（机械式）
二、单相电能表种类
机电一体式（混合式）
静止式（电子式）
三、单相电能表表盘
➢KW.h ：表示数单位为千瓦时（度） ➢220V：额定电压 ➢2（4）A：额定电流，但最大使用电流可达6A ➢3000r/(KW.h)：电能表每消耗1KW.h，铝盘应
转过1200转。
四、单相电能表接线方法
单相电能表实际接线图
单相电表四端口， 1、2、3、4左到右 1、2接火3、4零， 单数为进双数出。 进出颠倒表反转， 火线如此零线不。 接线压实不可虚， 否则过热外壳糊。 一号端旁小连片， 保持原状莫拆的从向线负表得接但此细事但盒颠符火是，转若电负；载的出线又，．先因内倒合线连所盘将源载4端转错时要应可将零实后规的接以将端进端的为盘误，注尽打接线际无矩部表千不接(来火出将的由一意可一线的上任而位内万会去的线)不计电定不能回部进是何已有电不转向两火；源能量要要地头分、一影一流要动负条线3端正结注因使成搪出条响个线拆端载火接来常果意用用双锡端线，小圈下接的线1为旋将力独股。在，只的 和 ，端电零接进转各过股；为接所是连电否；源线颠()条大硬对了线以不接压则端2倒反、端线而导于避片线仪的，转出接用压线多免，圈表零电)(去，去紧断，股压能并向固部若软断螺分导导导钉导线线线压线较，，紧。最可，为好在 导线与压紧螺钉之间垫上一块铜片

装表接电PPT课件

装表接电PPT课件
26
电能表接线要求
低压电能表，附有100/5A及以上的大型电流互感器，或 装表位置、地形复杂，需要有人监护下才能操作。在 进行装换表时，应两人进行工作，其中一人进行监护 工作。
①工作人员应穿着工作服及安全鞋，使用绝缘胶柄钳， 身体不得与电杆、铁杆、大地相接触。并做好适当的 安全保护措施，工作时应设专人监护。
④装、拆接表线时，须先拉开表后总开关， 在无负荷下进行。线头与金属支持物及 另一线之间的距离不得少于100毫米，操 作时应注意所使用工具，不要和另一线 接触，以免发生短路危险，并应按下列 程序操作：
I.拆表时，先拆相线(火线)，后拆中性线 （零线）；
II.接线时，先接中性线（零线），后接相 线（火线）。
确，电压互感器应接于电流互感器的电源侧。 II.区分单相电能表单进单出和双进双出的排列方
法； III.电流、电压线圈同名端子连接片共同方式时应
连上，分开方式时应拆开； IV.不能用三相三线有功电能表计量三相四线电路
的有功电能； V.三相四线电能表中性线一定要接牢； VI.三相无功电能表接线除应特别注意相序要正确
单相电能表主要用于单相供电的，小容量的用电计量。 如居民用户、普通商业、非工业户的用电计量。一般 以6kw为界，大于6kw的应使用三相表供电。
三相电能表主要用于三相供电的，如居民用户、普通 商业、非普工业户、大宗工业用户及大于6kw的各类 用电计量。
4
2、装表接电工作的重要性 接电是供电企业将申请用电者的受电装置接入供电网的行为。 接电后，客户合上自己的开关，即可开始用电，一般安装电 能计量装置与接电同时进行，故又称装表接电。
--
0.5S
12
基本知识（一）
(3) 电能计量单位的名称和符号 有功电能表用“千瓦时”即“kwh”,无功电

带电流互感器三相四线有功电度表的接线 ppt课件

带电流互感器三相四线有功电度表的接线 ppt课件
5、准确度等级。以记入圆圈中的等级数字表示，如 ①，②，计量误差分别为±1%，±2%
ppt课件
11
四、电流互感器
电流互感器是一种结构特殊的变压器，它是利 用变压器可以改变电流的作用来进行工作的。
ppt课件
12
互感器的知识
互感器作用：当用户使用工作电流达到７０A 时，是否可以使用最大额定电流为6A的电度表 测量电能？ 回答：可以，电度表通过电流互 感器接入电路，可使电度表的通过电流低于其 最大额定电流。 结论：电流互感器的作用： 当用户的工作电流超过电度表的最大额定电 流时，需要通过电流互感器接入电路，从而 解决电度表测量电能的需要。
五电度表孔10或11接n线19电度表接线原理图20工艺要求1采用板前配线布线尽量避免交叉跨越各方向上要互相垂直或平行弯角成90导线排列平整美观接点牢固不损伤导线2所选线径线色符合要求接点露铜不得大于15mm
三相四线有功电度表接线
主讲：蒋 洪
图1、三相四线电能表 图2、交流互感器
ppt课件
1
目录
一、电度表的分类 二、国产电度表的型号含义 三、铭牌主要参数 四、电流互感器 五、经电流互感器电度表接线 六、用电度数
2、所选线径线色符合要求，接点露铜不得大于 1.5mm；
3、导线高出布线板不得超过10mm； 4、不允许绑扎导线
考核要求
老师按要求打分
ppt课件
26
安全注意事项 1、劳保穿戴整齐，遵守安全操作规程 2、电流互感器应可靠接地，防止电流 互感器开路 3、选择合适的电流比，防止过载
ppt课件
Hale Waihona Puke 27六、用电度数（读法）ppt课件
13
电流互感器原理是什么
普通电流互感器结构原理是利用电磁感应现象， 其工作原理与变压器基本相同，一次绕组的匝 数(N1)较少，直接串联于电源线路中，二次绕 组的匝数(N2)较多，与仪表、继电器、变送器 等电流线圈的二次负荷(Z)串联形成闭合回路。 其公式：电压比：E1(t) /E2(t) =N1/N2, 电流之 比:I1/I2=N2/N1
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.电压 电流表法
RA
A
电源 V RV
RX
RA《 RX时接线
RA
A
电源
V RV
RX
RV》RX时接线
功率表的接线
功率表的接线原则： 1电流线圈：（固定线圈）
电流线圈串联在被测电路中， “※”端钮 应接电源，另一端接负载。
• 2电压线圈：（可动线圈） • 电压线圈并联于被测线路中，“※”端钮接在电流线
.
IA
Φ
900
电源从 P1进
1、如图所示：由于连片没 有断开，所以k2禁止接地， 同时，电流互感器L1L2 k1 k2 分别为一次、二线圈的首端 和尾端，不要接错，以防电 度标反转。若k2接地，则加 在电流线圈的电压为220V将 电流线圈烧坏。
2、如图所示：由于连片 已拆去，所以k2应该接 地，同时，电压线圈首 端a应该接在相线上，
• 4、电流端钮和电压端钮同时反接，这样 • 接线，虽然不会造成指针反转，但由 • 于附加电阻RS比动圈阻值大得多，电 • 源电压U几乎全部降落在RS上，这就 • 使得定圈和动圈之间存在着接近于U • 值那样大的电位差，结果将引起仪表 • 的附加误。
• 附加说明 ：
• 如果功率表的接线正确，又发现仪表指针反 转， 说明负载端实际含有电源它在向电路反 馈电能。若要读数，应将电流线圈反接，即 对换电流端钮的接线。
3、出错代码 当用户使用不当导致IC卡或电表出错时，电表将会给出出错代码提示用户 。出错代码的含义如下： Err ：抄表卡抄表户数已满 Err1：插入的IC卡出错（或用户号不对） Err2：负载超过功率定值 Err3：用户输入卡中的预购电能和电表中的剩余 电能之和超过9999.9元
显示 C200
C300 C400
IC卡接口
流
采
乘
样
C P
LED显示
法
V/F
U
模数数ຫໍສະໝຸດ 报警器转换据
器
处
理
拉闸控制
电
器
压
电源
脉冲输出
采
样
（单片机）
按键
面板示意图
接线方法同感应式相同
中央处理器(CPU V/F 转换器,即电压频率转换器。
• (二)电子式工作原理:
• 该电度表的工作原理是将用户消耗的电能 通过分压器和分流器元件上的信号取样， 送到乘法器电路，乘积信号再送到V/F变 换器，决定输出方波脉冲的频率。此功率 脉冲一方面通过发光二极管显示工作状态， 另一方面经过光电耦合输出，供给计量抄 表用。由于输出占空比为50%的脉冲方波， 因此，发光二级管间隔亮暗频率的快慢表 示用电量的多少。
记录该显示向售电部门反映
插清零卡时显示,表示已清除表内数据
可当新表使用
电能计量装置技术管理规程（DL/T 448—2000） 电能计量装置技术管理规程
Technical administrative code of electric energy metering
5.2 电能计量装置的接线方式
a) 接入中性点绝缘系统的电能计量装置，应采用三相三线有功、无功电能表。接入非中 性点绝缘系统的电能计量装置，应采用三相四线有功、无功电能表或3只感应式无止 逆单相电能表。
圈的任一端，电压线圈的另一端则跨接至负载另一 端。即电压线圈“※”端有
功率表的接线图
电源
• 说明： • 1、电压线圈前接适用负载电阻大 • 的接线（普遍采用 此种接线） • 2、电压线圈后接使用负载电阻小 • 的接线 • 3、电流端钮反接和电压端钮反接这两 • 表和偏转角为负值，仪表指针将 • 反转而不能读数，甚至损坏仪表。 • 种接线都将使功率
b) 接入中性点绝缘系统的3台电压互感器，35kV及以上的宜采用Y/y方式接线；35kV 以下的宜采用V/V方式接线。接入非中性点绝缘系统的3台电压互感器，宜采用 Yo/yo方式接线。其一次侧接地方式和系统接地方式相一致。
c) 低压供电，负荷电流为50A及以下时，宜采用直接接入式电能表；负荷电流为50A以 上时，宜采用经电流互感器接人式的接线方式。
单相电子式预付费电度表
关注的是这个数值 220v 10(60)A 50HZ
铅封，只要有人动过它，就认为 该电表已被动过，需要更换
累计期电量
空—累计电量 L—剩余电量 P—最大需量 h—实时功率
F—报警 G—负荷 Q—窃电时间 n—产权码
轮显按钮：按一下 显示：累计电量 再按：显示剩余电量 再按：显示最大需量 再按：实时功率 再按：报警 再按：负荷 再按：窃电时间 再按：产权码
电度表异常提示： 故障原因
将没有通过售电机正式售电的电卡插入表内或者 损坏 售过电的电卡与电表内密码不相符
电卡与表内密码相同,但购电次数不对
处理方法 通过售电部门换卡
通过售电部门换卡 记录该显示向售电部门反映
C500 购电量过大,与表内剩余电量之和大于9999
待剩余电量减少后再插卡
C700 表内自检出现异常
d) 对三相三线制接线的电能计量装置，其2台电流互感器二次绕组与电能表之间宜采用 四线连接。对三相四线制连接的电能计量装置，其3台电流互感器二次绕组与电能表 之间宜采用六线连接。
电压互感器Y0y0
电压互感器Yy
电压互感器Vv
单相有功电度表
P= UA IA cos
元件接入：
•
•
U 相 、I 相
.
UA
报警指示灯
IC卡插槽
脉冲指示灯
电度表上标有：
imp/kwh 是电子式 电度表的一个重要 参数——脉冲输出 的单位，其数值表 示用电1kwh表盘上 耗电指示灯闪烁的 次数。
如：3200imp/kwh
零线进线 相线进线
零线出线 相线出线
•
电子式电度表简介
•
(一)电子式电度表工作原理图（预付费式）
电
功率脉冲经16分频后的信号 交替输出，推动步进电动机 带动字轮计数，电子表随用 户功率的增加，指示灯闪亮 速度越来越快，每闪亮8次计 数器前进一步。
(三)、电子式电度表使用时的注意事项：
1、LED未显示电量值之前不能拔出IC卡，否则该卡有 可能 被损坏
2、电表必须用IC卡输入预购电量才合闸送电，预购电 量用完后需再次输入预购电量。
记录该显示向售电部门反映
C800
C9× ×
CA× ×
CB× ×
CC× ×
C
表内自检出现异常 表内出现故障
记录该显示向售电部门反映 记录该显示向售电部门反映
表内出现故障
记录该显示向售电部门反映
读电卡数据有疑问重插入后仍出现表示卡内数据 记录该显示向售电部门反映 无法正确读出
电表无法向卡内返回总电量等信息
