工程名称：施工单位：编制人：职务审批人审批意见审批人签字审批日期公司技术负责人项目经理工程总监现场工程监理第一章方案说明部份本工程结合实际情况，采用扣件式双排钢管脚手架进行搭设，钢管外径φ48，壁厚 3.5mm，采用焊接钢管或者无缝钢管(Q235-A 级)。
扣件采用材质符合国家有关规定的 3 号钢。
安全网必须是经有关部门认证的生产厂家的产品。
其钢管立杆间距 1.5m，脚手架宽度 0.8m，立杆步距 1.7 m，剪刀撑按45º进行搭设。
为保证架体的整体承载力和稳定性，在各层结构处下地埋件设置连墙杆，以保证架体的稳定性。
主楼外架高度约为 30m。
脚手架外立杆侧满挂密目安全网进行封闭，施工层脚手架内立杆与建造手之间采用兜网进行封闭。
考虑材料从楼屋运出，在每层楼层侧设置卸料平台，卸料平台必须与建造物拉结，不得与脚手架连结。
必须按规定设置连墙拉结点，连墙件按三步三跨设置，每根连墙件覆盖面积不大于 40 ㎡。
在每层边梁进行预埋铁管，脚手架的水平杆与预埋铁管连接,水平杆与外架进行连接。
双排外架立杆间距 1.5m，脚手架宽度为 0.8m，立杆步距 1.7m；内立杆距离墙面 40cm 摆布，剪刀撑搭设角度45º。
剪刀撑斜杆两端扣件与立杆节点的距离不大于 20cm，最下面的斜杆与立杆的连接点离地面不宜大于 50cm，脚手架各杆件相交伸出的端头均应大于 10cm，以防杆件滑落。
扣件式钢管脚手架的搭设顺序为→摆放成品立杆底座→摆放扫地杆→逐根树立立杆并随即与扫地杆扣紧→装扫地小横杆并与立杆或者扫地杆扣紧→安第一步大横杆与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→安第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑。
1.底座、垫板：外脚手架内、外立杆座落于车库的混凝土顶板上，安装铁脚。
底座、垫板均应准确地放在每条立杆管内定位线上，且必须铺放平稳，不得悬空；垫板采用定制作成品的立杆底座。
脚手架施工方案一、工程概况本工程建筑面积3988.4m2，建筑层数三层，局部四层，建筑结构类型框架，总高度为16.3m。
二、搭设形式和材质1、本工程采用双排落地式外脚手架（扣件式钢管脚手架），架体外围护密目安全网封闭。
2、钢管选用国家标准《直缝电焊钢管》（GB/T13793）3号普通钢管，其质量符合《碳素结构钢》（GB/T700）中Q235-A级钢的规定，尺寸为外径48mm，壁厚3.5mm。
新、旧架管在使用前应保养、除锈，刷防锈漆，统一涂色。
3、扣件采用铸铁扣件，其材质符合国家标准《钢管脚手架扣件》（GB15831）规定。
4、脚手板采用竹脚手板。
三、施工准备1、单位工程负责人应按施工组织设计中有关规定的要求，向架设作业和使用人员进行技术交底。
2、应按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001，8.1构配件检查与验收中8.1.1—8.1.5条规定和施工组织设计的要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。
3、经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
4、搭设前应对场地进行平整，清除场地杂物，硬化基础，并做排水措施。
5、当脚手架下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。
四、搭设（一）地基与基础1、脚手架地基与基础的施工根据脚手架搭设高度、搭设场地土质情况与现行国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）的有关规定进行。
2、脚手架底座底面标高宜高于自然地坪50mm。
基础平整夯实，宜采用砼硬化，立杆垂直落在垫板上，垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板，亦可采用槽钢。
3、脚手架基础经验验收合格后，应按施工组织设计的要求定位放线。
并将底座、垫板准确放在定位线上。
（二）搭设1、搭设作业顺序：先搭设立杆，立杆底部用横、纵向扫地杆固定（固定立杆底端前，应确保立杆垂直），沿着建筑物竖起3-4根立杆后，随即装设第一步纵向水平杆（与立杆扣接固定），和横向水平杆（小横杆，靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直和平杆水平使其符合要求后，按40-60N.m力矩拧紧扣件螺栓，形成构架的起始段，按照上述要求依次向前延伸（水平杆采用对接、立杆采用对接），直至第一步架体交圈完成。
四川白马王朗旅游度假区稿史垴寨重建工程双排落地式脚手架专项施工方案平武县涪源建筑工程有限公司二零一四年四月二十五日落地式双排脚手架施工方案一.工程概况本工程为四川白马王朗旅游度假区稿史垴寨重建工程，建设地点在平武县白马藏族乡稿史垴寨。
本次风貌改造共计房屋36座，房屋为砖混结构，2 层，高7米，沿当地住户居民房外墙搭设脚手架。
主要采用外双排落地式钢管脚手架，脚手架搭设高度为6.0m。
立杆纵距L=1.8m，步距h=1.8m，立杆横距Lb=0.70m。
二.编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）2、《建筑结构荷载规范》（GB50009-2001）3、工程设计图纸及相关资料等4、《建筑施工手册》（第四版）三、脚手架布置本工程采用落地式外双排脚手架，沿建筑四周搭设施工。
四.脚手架设计外落地式双排脚手架计算见计算部分。
五.脚手架施工技术措施一)脚手架使用的材料要求本工程搭设的外脚手架主要以防护为主，在脚手架上堆放材料应严格控制数量，禁止超过脚手架的使用荷载。
1.脚手架钢管的尺寸采用φ48×3.5钢管。
钢管有产品质量合格证，并有质量检验报告。
钢管表面平直光滑,没有裂缝、结疤、分层、错位、硬毛刺、压痕和深的划道。
钢管上严禁打孔。
钢管必须涂有防锈漆。
2.旧钢管锈蚀检查时，在锈蚀严重的钢管中抽取3根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时，坚决报废，不得使用。
3.扣件是采用螺栓紧固的扣接连拉件，有直角扣件、旋转扣件、对接扣件及根据防滑要求设的非连接用的防滑扣件等几种。
a.扣件的质量要求:a)扣件采用可锻铸铁制成，新扣件有生产许可证、法定检测单位的测试报告和产品质量合格证，其材质符合现行国家标准《钢管脚手架扣件》(GBl5831)的规定。
b)旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
c)采用的扣件，在螺栓拧紧扭力矩达65N.m时，不得发生破坏。
双排落地式钢管脚手架施工方案一、前言双排落地式钢管脚手架是建筑施工中常用的支撑结构，本文将介绍在搭建双排落地式钢管脚手架时的施工方案。
二、施工准备2.1 材料准备在施工之前，需要准备好以下材料：钢管、连接件、横向支撑杆、纵向支撑杆等。
2.2 设备准备确保搭建所需的施工设备准备齐全，如吊篮、脚手架升降设备等。
三、搭建步骤3.1 制定搭建计划在搭建前，需要根据实际情况绘制详细的施工图纸，并制定搭建计划。
确保施工过程有条不紊进行。
3.2 安装脚手架立柱根据施工图纸，按照规定间距将脚手架立柱安装到地面上，确保垂直度和水平度。
3.3 安装横向支撑杆在立柱之间安装横向支撑杆，确保支撑稳固。
3.4 安装纵向支撑杆纵向支撑杆是支撑主要结构的关键部件，安装时需注意固定牢固。
3.5 安装工作台面在搭建好的基本脚手架结构上安装好工作台面，以便工人进行施工作业。
四、安全防护4.1 安全意识施工人员必须具备安全意识，穿戴好安全帽、安全绳等安全装备。
4.2 定期检查在使用过程中，定期检查脚手架结构是否稳固，及时处理松动、变形等情况。
4.3 防护措施在搭建过程中，要设置好防护栏杆，防止工人从高处坠落。
五、施工结束及拆除5.1 施工结束在施工结束后，对搭建的脚手架进行验收，确保结构安全可靠。
5.2 脚手架拆除施工完毕后，按照逆序操作拆除脚手架，确保拆除过程安全有序。
六、结语双排落地式钢管脚手架是建筑施工中常用的施工辅助工具，在施工时务必严格按照规范操作，确保施工安全顺利进行。
双排外脚手架施工方案一、编制依据1、建筑施工高处作业安全技术范围(JGJ80-2016)2、建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)3、建筑施工安全检查标准(JGJ59-2011)二、工程概况某某项目，坐落干天律市，本工程为六层混凝土框架结构，建筑面积4300M2,主体外檐高度为22m o二、主要组成杆件扣件式脚手架主要由立杆、大横杆、扫地杆(纵间扫地杆及横向扫地杆)剪刀撑，联墙杆等杆件组成。
四、材料规格1、钢管采用外径48mm壁厚3.5mm的悍接钢管，用干立杆及大横杆时长度以4-6m为好。
最大长度不超过6.5m o用干小横杆的管长2.3m为宜。
2、扣件采用锻铸造扣件。
3、底座钢管底座采用铁板焊接底座4、脚手板采用脚平板厚度不小于5cm05、安全网脚手架立网采用密目安全网，平网采用大眼安全网。
五、脚手架搭设要求本工程采用落地式双排脚手架，架高24m,分三段搭设完成，脚手架基础地势较低，在周围设有排水措施，双排外脚手架内排距建筑物外侧30cm,两排脚平架中间距离L5πu立杆间距1.5m.大横杆间距1.4m,步距采用L4m尺杆控制，随搭设随校正大横杆水平度、立杆垂直度，并随时目测和线锥校正垂直度。
1、基础从建筑物周围至外2m加宽作为脚丰架基础区，进行测平，夯实,做IOCm混凝土基础，铺5公分厚垫板并进行固定。
在板上放线分间距点上放置底座。
2、搭设立杆用4、6m钢管错位立置，固定立杆用水平仪在立杆上测水平点为搭设头步大横杆用。
大横杆用头步大横杆要以立杆上水平点为准进行搭设，内排架子大横杆搭设在外侧。
外排架干大横杆搭设在内侧，离地面20C i n搭设横向扫地杆和纵向扫地杆，纵向扫地杆搭设在横向扫地杆下面。
接杆、钢管立杆的接长采用对接，大横杆搭设所接杆两步间距以上进行接长，大横杆对接时接点必须垂直错开。
小横杆搭设随大横杆搭设同时设置，两端扣件尽量靠近主节点处紧固.小横杆端离建筑物不大于巧25cm o联墙杆按三步三跨设置，建筑墙体砌筑线临时同柱子做拉结加固。

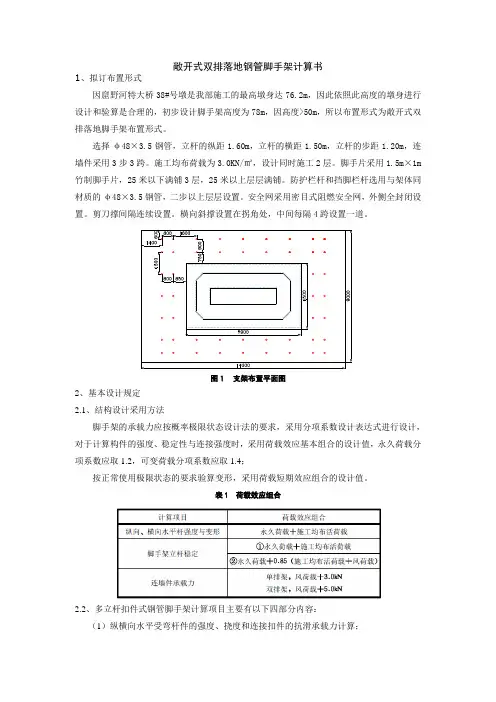

敞开式双排落地钢管脚手架计算书1、拟订布置形式因窟野河特大桥38#号墩是我部施工的最高墩身达76.2m，因此依照此高度的墩身进行设计和验算是合理的，初步设计脚手架高度为78m，因高度>50m，所以布置形式为敞开式双排落地脚手架布置形式。
选择φ48×3.5钢管，立杆的纵距1.60m，立杆的横距1.50m，立杆的步距1.20m，连墙件采用3步3跨。
施工均布荷载为3.0KN/㎡，设计同时施工2层。
脚手片采用1.5m×1m 竹制脚手片，25米以下满铺3层，25米以上层层满铺。
防护栏杆和挡脚栏杆选用与架体同材质的φ48×3.5钢管，二步以上层层设置。
安全网采用密目式阻燃安全网，外侧全封闭设置。
剪刀撑间隔连续设置。
横向斜撑设置在拐角处，中间每隔4跨设置一道。
图１支架布置平面图2、基本设计规定2.1、结构设计采用方法脚手架的承载力应按概率极限状态设计法的要求，采用分项系数设计表达式进行设计，对于计算构件的强度、稳定性与连接强度时，采用荷载效应基本组合的设计值，永久荷载分项系数应取1.2，可变荷载分项系数应取1.4；按正常使用极限状态的要求验算变形，采用荷载短期效应组合的设计值。
表1 荷载效应组合2.2、多立杆扣件式钢管脚手架计算项目主要有以下四部分内容：（1）纵横向水平受弯杆件的强度、挠度和连接扣件的抗滑承载力计算；（2）立杆稳定性计算；（3）连墙杆的强度、稳定性计算；（4）立杆的地基承载力计算。
图２支架搭设过程2.3、计算过程（1）纵横向水平受弯杆件的强度、挠度和连接扣件的抗滑承载力计算；①、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
A、均布荷载值计算大横杆的自重标准值P1=0.038kN/m脚手板的荷载标准值P2=0.350×1.050/3=0.122kN/m活荷载标准值Q=3.000×1.050/3=1.050kN/m静荷载的计算值q1=1.2×0.038+1.2×0.122=0.193kN/m活荷载的计算值q2=1.4×1.050=1.470kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)B、抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.193+0.10×1.470)×1. 62=0.416kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.193+0.117×1.470)×1. 52=-0.430kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=0.430/5080.0=84.65N/mm2大横杆的计算强度小于205.0N/mm2，满足要求！C、挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度,计算公式如下：静荷载标准值q1=0.038+0.122=0.161kN/m活荷载标准值q2=1.050kN/m三跨连续梁均布荷载作用下的最大挠度：V=(0.677×0.161+0.990×1.050)×1600.04/(100×2.06×105×121900.0)=3.160mm 大横杆的最大挠度小于1600.0/150与10mm，满足要求！②、小横杆的计算：小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
双排脚手架施工方案10篇双排脚手架施工方案10篇双排脚手架施工方案（一）：一、工程概况xx三期A标工程位于上海市宝山区境逸镇内。
工程位于江杨南路东、高跃路西、殷高西路以南。
建筑面积13000m2，由5#、10#楼2栋单体及商业一、商业二组成。
其中5#、10#楼建筑层高首层为3米，其它层为2.8米。
建筑物檐口高度为53.3米。
5#、10#楼先搭设15米扣件式双排落地脚手架至五层，即搭即拆，待主体结构完成至五层拆除，到装饰阶段重新搭设。
悬挑脚手架分二次搭设，第一次搭设悬挑脚手架搭设高度为20米，即从（五层）11.4米标高处至（十二层）31米处，第二次搭设悬挑脚手架高度为20米，即从（十二层）31米标高处至（十八层）50.6米处。
商业一、商业二层高为4.2米，建筑物檐口高度为9.8米。
采用扣件式双排落地脚手架。
二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）2、《建筑施工安全检查标准》（JGJ59-99）3、《建筑施工高处作业安全技术规范》（JGJ80-91）4、《建筑结构荷载规范》（GB50009-2001）三、施工方案本工程搭设落地脚手架为双排脚手架，搭设高度为15米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.5米，立杆的横距1.05米，立杆的步距1.8米。
采用的钢管类型为483.0，连墙件2步3跨，竖向间距3.6米，水平间距4.5米。
施工均布荷载为2KNm2，同时施工两层，脚手板共铺设8层。
整个高度长度连续设置剪刀撑。
本工程搭设悬挑脚手架为双排脚手架，搭设高度为20米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.5米，立杆的横距1.05米，立杆的步距1.8米。
采用的钢管类型为483.0，连墙件2步3跨，竖向间距3.6米，水平间距3.9米。
施工均布荷载为3KNm2，同时施工两层，脚手板共铺设11层。
悬挑水平钢梁采用16#工字钢，整个高度长度连续设置剪刀撑。
1）构造要求A、支架梁：悬挑脚手架分两次搭设，第一次搭设悬挑脚手架高度为20米，即从11.4米标高处至31米处。

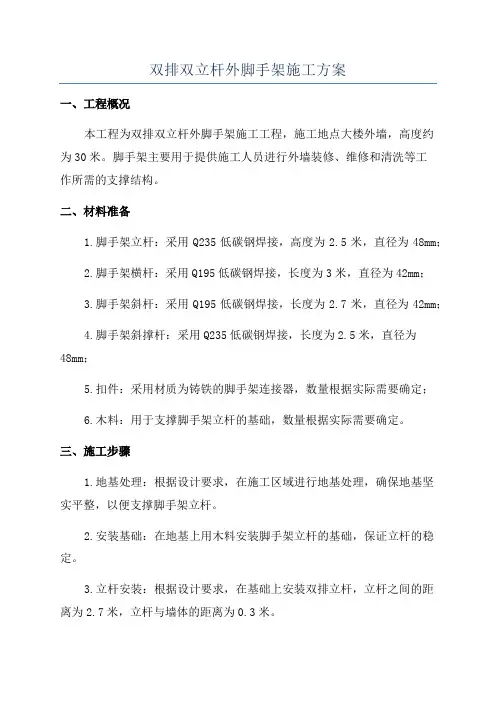

双排双立杆外脚手架施工方案一、工程概况本工程为双排双立杆外脚手架施工工程，施工地点大楼外墙，高度约为30米。
脚手架主要用于提供施工人员进行外墙装修、维修和清洗等工作所需的支撑结构。
二、材料准备1.脚手架立杆：采用Q235低碳钢焊接，高度为2.5米，直径为48mm；2.脚手架横杆：采用Q195低碳钢焊接，长度为3米，直径为42mm；3.脚手架斜杆：采用Q195低碳钢焊接，长度为2.7米，直径为42mm；4.脚手架斜撑杆：采用Q235低碳钢焊接，长度为2.5米，直径为48mm；5.扣件：采用材质为铸铁的脚手架连接器，数量根据实际需要确定；6.木料：用于支撑脚手架立杆的基础，数量根据实际需要确定。
三、施工步骤1.地基处理：根据设计要求，在施工区域进行地基处理，确保地基坚实平整，以便支撑脚手架立杆。
2.安装基础：在地基上用木料安装脚手架立杆的基础，保证立杆的稳定。
3.立杆安装：根据设计要求，在基础上安装双排立杆，立杆之间的距离为2.7米，立杆与墙体的距离为0.3米。
4.横杆安装：将横杆与立杆连接，确保连接牢固。
横杆的安装间距为1.2米，从底至顶逐层安装。
5.斜杆安装：将斜杆连接到立杆和横杆之间，以增加脚手架的稳定性。
斜杆的安装间距为2.7米，从底至顶逐层安装。
6.斜撑安装：将斜撑杆连接到立杆与地基之间，增加脚手架整体的稳定性。
7.安装脚手架平台：在横杆上安装脚手架平台，确保平台牢固平整，以供工人使用。
8.定期检查与维护：在施工期间，定期检查脚手架的连接部位是否松动，及时进行维护和修复，确保脚手架的稳定性和安全性。
四、安全措施1.施工前，对施工区域进行详细检查，清除杂物和障碍物，确保施工区域的安全。
2.施工人员必须穿着符合要求的安全防护装备，包括安全帽、安全鞋、安全带等。
3.脚手架的搭建必须由符合要求的专业人员进行，并严格按照施工方案进行操作。
4.施工过程中，禁止乱扔材料和工具，防止造成人员伤害。
5.脚手架搭建完成后，必须进行试验荷载，确保脚手架稳定承载能力符合要求。
目录1 ....................................................................................................................................................... 编制依据02 ....................................................................................................................................................... 工程概况03 ....................................................................................................................................................... 施工部署0 3.1 .................................................................................................................................................... 组织机构0 3.2 ........................................................................................................................................... 设计总体思路0 3.3 ............................................................................................................................................... 劳动力准备1 3.4 .................................................................................................................................................... 材料准备1 3.5 .................................................................................................................................................... 机具准备23.6 .................................................................................................................................................... 技术准备34 ......................................................................................................................................... 脚手架构造要求3 4.1 ........................................................................................................................................... 总的设计尺寸3 4.2 ............................................................................................................................................... 纵向水平杆3 4.3 ............................................................................................................................................... 横向水平杆4 4.4 ........................................................................................................................................................ 脚手板4 4.5 ............................................................................................................................................................. 立杆4 4.6 ........................................................................................................................................................ 连墙件5 4.7 ............................................................................................................................................................. 门洞5 4.8 ........................................................................................................................................................ 剪刀撑5 4.9 ............................................................................................................................................................. 扣件6 4.10 ........................................................................................................................................................... 基础64.11 .................................................................................................................................................. 上人斜道65 .............................................................................................................. 脚手架的搭设和拆除施工工艺65.1 .................................................................................................................... 落地脚手架搭设施工工艺65.2 ......................................................................................................................... 脚手架的拆除施工工艺76 ......................................................................................................................................... 目标和验收标准77 ............................................................................................................................ 安全文明施工保证措施8 7.1 ........................................................................................................... 材质及其使用的安全技术措施8 7.2 ................................................................................................................脚手架搭设的安全技术措施8 7.3 .................................................................................................. 脚手架上施工作业的安全技术措施9 7.4 ................................................................................................................脚手架拆除的安全技术措施9 7.5 ........................................................................................................................................... 文明施工要求107.6 ............................................................................................................................. 应执行的强制性条文128 ....................................................................................................................................................... 设计计算13 8.1 ........................................................................................................................................... 荷载传递路线13 8.2 ............................................................................................................................. 横向水平杆强度计算14 8.3 ............................................................................................................................. 纵向水平杆强度计算14 8.4 .................................................................................................................... 连接扣件抗滑承载力计算15 8.5 ...................................................................................................................................... 立杆稳定性计算15 8.6 ............................................................................................................................................... 连墙件验算188.7 ............................................................................................................................. 立杆地基承载力计算189 附图附图-1 外架平面布置图1编制依据《建筑施工扣件式钢管脚手架》（JGJ130-2001，2002年版）；《建筑施工安全检查标准》（JGJ59-99）；《建筑施工高处作业安全技术规范》（JGJ80-91）；本工程施工图纸和投标文件；本工程施工组织设计。
双排钢管脚手架施工方案详细计算书1某工程双排扣件式钢管落地脚手架施工方案广西建工集团第二建筑工程有限责任公司目录1 编制依据 (1)2 工程概况 (1)3 施工部署 (1)3.1 组织机构 (1)3.2 设计总体思路 (1)3.3 劳动力准备 (2)3.4 材料准备 (2)3.5 机具准备 (3)3.6 技术准备 (3)4 脚手架构造要求 (4)4.1 总的设计尺寸 (4)4.2 纵向水平杆 (4)4.3 横向水平杆 (5)4.4 脚手板 (5)4.5 立杆 (5)4.6 连墙件 (6)4.7 门洞 (6)4.8 剪刀撑 (6)4.9 扣件 (7)4.10 .................................................................................................................. 基础714.11 .......................................................................................................... 上人斜道75 脚手架的搭设和拆除施工工艺 (7)5.1 落地脚手架搭设施工工艺 (7)5.2 脚手架的拆除施工工艺 (8)6 目标和验收标准 (9)7 安全文明施工保证措施 (9)7.1 材质及其使用的安全技术措施 (9)7.2 脚手架搭设的安全技术措施 (10)7.3 脚手架上施工作业的安全技术措施 (10)7.4 脚手架拆除的安全技术措施 (11)7.5 文明施工要求 (12)7.6 应执行的强制性条文 (14)8 设计计算 (16)8.1 荷载传递路线 (16)8.2 横向水平杆强度计算 (16)8.3 纵向水平杆强度计算 (17)8.4 连接扣件抗滑承载力计算 (18)8.5 立杆稳定性计算 (19)8.6 连墙件验算 (23)8.7 立杆地基承载力计算 (24)9 附图2附图-1 外架平面布置图附图-2 外架剖面图和立面图附图-3 基础、门洞和连墙件做法31编制依据《建筑施工扣件式钢管脚手架》( JGJ130- , ) ;《建筑施工安全检查标准》( JGJ59-99) ;《建筑施工高处作业安全技术规范》( JGJ80-91) ;本工程施工图纸和投标文件;本工程施工组织设计。
临时用电专项施工方案编号：金祥宾馆/2006/06-1金祥宾馆双排脚手架专项施工方案编制单位：新疆昌吉建设集团广源公司金祥宾馆项目部编制人：编制日期：审核人：审核日期：审批人：审批日期：双排扣件式钢管脚手架设计计算书(装修用脚手架)一、工程概况二、搭设参数立杆纵距L=1.5m，立杆横距b=1.05m，步距h=1.8m，连墙杆H1=2h=3m，内立杆距外墙距离b1=0.35m，搭设高度H=21.6m(12步)，采用木架板，按6层计算。
搭设长度可任意，但纵向水平杆两端必须有拉接。
各类支撑、剪刀撑按施工工艺标准搭设。
选用的钢管为Ф48×3.5(重38.4N/m)。
钢管弹性模量(E)为2.06KN/m2，钢管的抗弯、抗压强度设计值f=205N/mm2。
一般建筑扣件式钢管装修脚手架的构造见下表及图1。
图2中：H—为搭设高度；H1—为连墙点坚向间距；h—为步距；b—为立杆横距。
三、脚手架搭设高度计算双排扣件式钢管脚手架搭设高度一般不宜超过50m，本工程设计搭设高度为21.6m，搭设高度可按下式计算：H=[K AφAf-1.3(1.2N GK2+1.4N QK)]×h÷1.2N GK1N GK1、N GK2、N QK、φAf可从《建筑施工计算手册》399~401页表中查出；N GK1—一步一纵距的钢管、扣件重量kN；N GK2—脚手架一个立杆纵距的附设构件及物品重kN；N QK—一个立杆纵距的施工荷载标准值产生的轴力kN；φAf—格构式压杆的组合力kN；K A—与立杆截面有关的调整系数，内外排均为单根时取值为0.85h—脚手架的步距。
可搭设高度计算：根据上式：H=[0.85×48.491-1.3(1.2×4.185+1.4×8.4)]×1.8÷(1.2×0.442)=65.8m>21.6m可行。
四、脚手架整体稳定性验算考虑风荷载时整体稳定性按下式验算：(N/φA)+(M/b1A1)≤K A K H f式中：N—格构式压杆的轴心压力N=1.2(n N GK1+ N GK2)+1.4N QK；n—脚手架的步距数；φ—格构式压杆整体稳定系数，按换长细比λcx=μλx由表中可查出；λx—格构式压杆长细比由表中可查出；A—手架内外排立杆的毛截面积之和，取2×489mm2；A1—脚手架内外排的单排立杆危险毛截面积之和，取2×489mm2；M—风荷截作用对格构式压杆产生的弯，可按M=q1H12/8计算；b1—截面系数，取1.0~1.15，这里取1.0;q1—风荷载作用于格构式的线荷载，可按1.2N GK2+1.4N QK。
双排钢管脚手架施工方案一、工程概况双排钢管脚手架是在建筑施工中常用的一种支撑结构，用于支持工人、材料和设备。
本文将详细介绍双排钢管脚手架的施工方案，并提供相关的计算书。
二、脚手架材料1.主材料：直径48mm、壁厚3.5mm的Q235高频焊接钢管。
2.连接件：套筒式钢管脚手架连接件。
3.支撑：支杆、水平杆、斜杆等。
三、施工步骤1.地基处理：保证地基承载力符合要求。
2.定位安装：根据设计要求放置基础，确定双排钢管脚手架的位置。
3.搭设立杆：将钢管立杆按照设计要求固定到地基上。
4.搭设横杆：将水平杆按照设计要求安装在立杆之间。
5.加固支撑：安装斜杆进行加固，增加整体稳定性。
6.搭设底层工作平台：根据建筑高度需求，搭设底层工作平台。
7.搭设上层工作平台：根据需要，继续搭设上层工作平台。
四、荷载计算1. 铺设板材 - 板材荷载：500kg/m² - 板材重量：30kg/平方米2. 人员活动 - 人员荷载：200kg/平方米3. 工具设备 - 工具设备荷载：100kg/平方米五、结构稳定性计算1.脚手架自重计算：根据材料重量和脚手架结构计算自重。
2.风荷载计算：考虑脚手架在风力作用下的稳定性。
3.水平荷载计算：考虑横向水平荷载对脚手架的影响。
六、安全注意事项1.搭设过程中，工人需系好安全带，确保安全。
2.定期检查脚手架连接件的稳定性，及时更换磨损部件。
3.遇雨天或风力大的情况下，暂停施工，避免安全事故发生。
结语双排钢管脚手架是建筑施工中重要的支撑结构，施工方案的完备性和安全性直接关系到整个工程的顺利进行。
通过本文的介绍，希望能够提供关于双排钢管脚手架施工方案的参考，并加强对施工安全的重视。
目录一、编制依据 (1)二、工程概况 (1)三、平面图 (1)四、设计总体思路 (2)五、项目组织机构 (3)六、扣件式钢管脚手架的构造要求及技术措施 (3)七、架体防雷构造措施 (10)八、卸料平台 (12)九、落地式钢管脚手架搭设、拆除 (20)十、脚手架检查验收 (30)十一、安全措施 (32)十二、文明施工要求 (35)十三、脚手架施工应急救援预案 (37)十四、附录1脚手架计算书 (40)附录2卸料平台稳定承载计算书 (50)落地脚手架施工方案一、编制依据和执行标准丶架体型式1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130―2001J）84―2001.2002 年版。
2、《建筑施工安全检查标准》JGJ 59―993、本工程施工图纸及施工组织设计4、《建筑地基基础设计规范》（GB50007-2002）5.根据本工程特点及工期目标,2#楼采用双排双立杆扣件式落地脚手架.二、工程概况雄墩金泰滨城2#楼工程，位于湖南省岳阳监狱经济适用房小区内，由湖南雄墩置业有限公司开发，北京龙安华诚建筑设计有限公司设计，岳阳新金诚建筑有限公司施工。
本工程地上18层，建筑高度54米，局部56.5米，框架一一剪力墙结构，设防烈度为7度，设计使用年限50 年，屋面防水等级为二级。
三、平面布置图:(附后)四、设计总体思路1、待工程一层底板砼浇筑完成后，沿建筑物四周填土夯实,满足架体承载要求,然后浇筑C20素砼1800mm宽,150mm厚.搭设落地式、全高全封闭的扣件式双排钢管脚手架，用于结构和装修施工。
此下部20m采用双排双立杆，20 m以上采用双排单立杆。
距离结构外沿或阳台外沿0.45米处设立内排纵杆，排距为1.00m ，立杆纵距为1.3m..立杆步距1.7m..连墙件采用两步三跨..竖向间距2.95米..横向间距3.90米。
2、劳动力、机械设备计划架子工：8人、塔吊QTZ5010一台、水准仪一台、经纬仪一台、50米钢尺一把、5米盒尺、小线等五、项目组织机构图雄墩金泰滨城2#楼项目组织机构项目经理: 徐晓满技术负责人: 王威安全员: 能艳施工员:钟文明质检员:王学军外架班长:徐小年六、扣件式钢管脚手架的构造要求及技术措施1、地基处理:选用优质土方回填,分层夯实(300mm厚为一层),回填土高度以利余架体周围排水为宜,且与一层结构层基本平行既可,经验收合格后,浇筑C20素砼1800mm宽,150mm厚养护7天后使用。
落地式双排脚手架施工方案(6米高,附计算书)在建筑施工过程中，脚手架作为支撑结构是不可或缺的。
本文将介绍一种落地式双排脚手架的施工方案，搭建高度为6米，并附有详细的计算书，确保施工安全和稳定。
1. 材料准备1.1 主要材料•钢管：直径48mm，壁厚3.5mm•连接件：螺栓、扣件等•钢管横梁：直径32mm，壁厚3.0mm1.2 其他辅助材料•手动升降器材•安全带•安全帽2. 脚手架搭建步骤2.1 确定搭建位置在搭建脚手架前，需清理搭建位置并确保地面平整坚固，避免倾斜或不稳定的情况。
2.2 搭建基础支撑根据设计要求，铺设脚手架基础支撑，确保脚手架的稳定性和承重能力。
2.3 搭建立柱和横梁将钢管立柱按设计要求设置在基础支撑上，并利用连接件连接钢管横梁，形成承重结构。
2.4 搭建工作平台在立柱和横梁上铺设工作平台，确保平台牢固平整，同时设置安全栏杆和挡板，增加工作安全性。
3. 安全措施3.1 安全检查在搭建完成后，进行全面的安全检查，确保脚手架结构牢固稳定，无松动或破损部分。
3.2 安全使用施工人员需佩戴安全带和安全帽，严格按照规范操作，避免超载和不当操作导致事故发生。
计算书基本参数•脚手架高度：6米•脚手架跨度：根据设计要求确定承重能力计算根据脚手架高度和跨度，结合钢管规格和墩脚支撑能力，计算出脚手架的整体承重能力，并确保在安全范围内。
结语通过以上方案和计算书的详细介绍，可以确保落地式双排脚手架的施工安全和稳定性。
在实际施工中，需严格按照规范操作，并定期检查维护，确保脚手架的持久使用和施工效率。
脚手架施工方案一、工程概况本工程建筑面积3988.4m2，建筑层数三层，局部四层，建筑结构类型框架，总高度为16.3m。
二、搭设形式和材质1、本工程采用双排落地式外脚手架（扣件式钢管脚手架），架体外围护密目安全网封闭。
2、钢管选用国家标准《直缝电焊钢管》（GB/T13793）3号普通钢管，其质量符合《碳素结构钢》（GB/T700）中Q235-A级钢的规定，尺寸为外径48mm，壁厚3.5mm。
新、旧架管在使用前应保养、除锈，刷防锈漆，统一涂色。
3、扣件采用铸铁扣件，其材质符合国家标准《钢管脚手架扣件》（GB15831）规定。
4、脚手板采用竹脚手板。
三、施工准备1、单位工程负责人应按施工组织设计中有关规定的要求，向架设作业和使用人员进行技术交底。
2、应按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001，8.1构配件检查与验收中8.1.1—8.1.5条规定和施工组织设计的要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。
3、经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
4、搭设前应对场地进行平整，清除场地杂物，硬化基础，并做排水措施。
5、当脚手架下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。
四、搭设（一）地基与基础1、脚手架地基与基础的施工根据脚手架搭设高度、搭设场地土质情况与现行国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）的有关规定进行。
2、脚手架底座底面标高宜高于自然地坪50mm。
基础平整夯实，宜采用砼硬化，立杆垂直落在垫板上，垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板，亦可采用槽钢。
3、脚手架基础经验验收合格后，应按施工组织设计的要求定位放线。
并将底座、垫板准确放在定位线上。
（二）搭设1、搭设作业顺序：先搭设立杆，立杆底部用横、纵向扫地杆固定（固定立杆底端前，应确保立杆垂直），沿着建筑物竖起3-4根立杆后，随即装设第一步纵向水平杆（与立杆扣接固定），和横向水平杆（小横杆，靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直和平杆水平使其符合要求后，按40-60N.m力矩拧紧扣件螺栓，形成构架的起始段，按照上述要求依次向前延伸（水平杆采用对接、立杆采用对接），直至第一步架体交圈完成。
第1篇一、项目背景随着我国建筑行业的快速发展，脚手架作为建筑施工中的重要临时设施，其安全性和稳定性直接关系到施工人员的人身安全和工程进度。
本计算书针对某建筑工程项目，对脚手架的施工方案进行详细计算，以确保施工过程中的安全与效率。
二、工程概况1. 工程名称：某住宅楼工程2. 建筑地点：XX市XX区3. 建筑结构：框架结构4. 建筑高度：18层（地上）5. 建筑层数：地下1层，地上17层6. 施工周期：预计18个月三、脚手架选型根据工程概况和施工要求，本工程采用双排落地式钢管脚手架。
四、脚手架搭设参数1. 立杆间距：1.5m2. 水平杆步距：1.2m3. 纵横向水平杆步距：0.9m4. 剪刀撑设置间距：4跨设置5. 连墙件设置间距：3跨设置6. 脚手板铺设间距：0.3m五、脚手架材料1. 钢管：Q235钢，φ48.3×3.6mm2. 扣件：国标扣件3. 脚手板：竹笆板或钢笆板4. 安全网：密目式安全网5. 防护栏杆：高度1.2m，间距不大于2m六、脚手架计算1. 立杆稳定性计算根据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）的相关要求，立杆的稳定性计算公式如下：\[ K = \frac{F_{\text{允许}}}{F_{\text{实际}}} \]其中，\( F_{\text{允许}} \)为立杆允许承载力，\( F_{\text{实际}} \)为立杆实际受力。
立杆允许承载力计算如下：\[ F_{\text{允许}} = \frac{\pi d^2 S}{4} \]其中，\( d \)为钢管直径，\( S \)为钢管抗弯截面模量。
代入参数计算得：\[ F_{\text{允许}} = \frac{3.14 \times 0.0483^2 \times 0.018}{4} = 1.26 \text{ kN} \]立杆实际受力计算如下：\[ F_{\text{实际}} = \frac{G}{A} \]其中，\( G \)为立杆所受荷载，\( A \)为立杆横截面积。
目录1编制依据１ﻩ2ﻩ工程概况1ﻩ3施工部署1ﻩ3.1ﻩ组织机构 (1)3.２ﻩ设计总体思路....................................................................................................................... １3.3ﻩ劳动力准备 (1)３.４.................................................................................................................................. 材料准备２3.5机具准备２ﻩ3.6技术准备 (3)4脚手架构造要求 (3)4．1总的设计尺寸3ﻩ4.2纵向水平杆 (3)4.3横向水平杆３ﻩ4.4脚手板4ﻩ4.５立杆４ﻩ4.6ﻩ连墙件4ﻩ4．7门洞 (4)4.8剪刀撑4ﻩ4.9ﻩ扣件５ﻩ４.10ﻩ基础5ﻩ４.１1ﻩ上人斜道5ﻩ５ﻩ脚手架的搭设和拆除施工工艺.............................................................................................. ５５.1落地脚手架搭设施工工艺5ﻩ５.２ﻩ脚手架的拆除施工工艺 (6)6ﻩ目标和验收标准 (6)7ﻩ安全文明施工保证措施6ﻩ７.1材质及其使用的安全技术措施6ﻩ7.2ﻩ脚手架搭设的安全技术措施6ﻩ7.3脚手架上施工作业的安全技术措施7ﻩ７.４ﻩ脚手架拆除的安全技术措施............................................................................................. ７7.5ﻩ文明施工要求 (8)7.6ﻩ应执行的强制性条文9ﻩ8设计计算 (10)8.1ﻩ荷载传递路线1０ﻩ8.２横向水平杆强度计算1０ﻩ8.3纵向水平杆强度计算11ﻩ8．4ﻩ连接扣件抗滑承载力计算11ﻩ8.5ﻩ立杆稳定性计算 (12)8.６ﻩ连墙件验算1４ﻩ８.7ﻩ立杆地基承载力计算......................................................................................................... １5 9 附图附图-1外架平面布置图1编制依据《建筑施工扣件式钢管脚手架》(JGJ13０－２0０１，200２年版)；《建筑施工安全检查标准》（JGＪ５9-99);《建筑施工高处作业安全技术规范》（JＧJ８0-91）;本工程施工图纸和投标文件；本工程施工组织设计。
2工程概况本工程位于*＊**＊，110kV输变电站工程，框架结构。
东西向A至E轴宽20ｍ,南北向1至16轴长５7m。
层高3.8m,5m,４ｍ，3.5m,共4层,现地面平均标高为-０.80ｍ，屋面女儿墙高0．9０0m,女儿墙顶建筑标高为16．40０m。
现地面至女儿墙顶总高为17.２00m。
主变防火墙高8ｍ,宽（搭设）2.4m，长10m，共2两处。
3施工部署3.1组织机构外架搭设由外架工长负责组织实施,其他人员配合。
外架所需材料、劳动力计划均由外架工长负责编制,材料员、劳职员负责组织进场。
技术交底工作由外架工长负责。
3.2设计总体思路按总进度计划，主体工程出±0.000后应在两个月内封顶，封顶后两个月完成外墙涂料施工并拆架。
根据我公司的技术条件,本工程外架可采用落地架和分两段搭挑架的方案。
落地架需用材料比分两段搭挑架多一倍。
分两段搭挑架需多准备一套钢挑梁，并增加一倍的拆架用工。
由于工期较短,落地架增加的材料租赁费用小于分两段搭挑架增加的拆架用工费用。
而且采用分段搭架,需增加配合工序的工作量,也不利于抢工期。
经综合比较，决定采用落地架方案。
此架一架多用,主体阶段主要用于安全防护,装修阶段既用于装修施工，也兼作安全防护。
装修施工按一层作业考虑,外架验算应满足此项要求。
3.3劳动力准备搭设阶段共需架子工4名，维护阶段共需架子工2名，拆除阶段共需外架工４名。
所有架子工均需持证上岗。
架子工由劳务公司提供。
搭设阶段安排2名测量放线工配合。
3.4材料准备本工程外架、卸料平台所用的钢管、扣件、型钢基础垫板均由租赁公司提供。
竹串脚手板和其它材料由项目部自行采购。
主要材料计划如下表:材料视工程进度分阶段组织进场。
3.5机具准备搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。
项目部应配备如下检查工具(可借用,但应符合要求）:注：《建筑施工扣件式钢管脚手架》(JGJ１30-2００1,2002年版)中提及的钢板尺用钢卷尺代替。
3.6技术准备施工前应按要求向架子工作好技术交底。
人员变动后应重新交底。
4脚手架构造要求4.1总的设计尺寸立杆纵距1.８ｍ(局部有所调整,但均不大于1．8m），横距０.9m(可平铺三块竹串脚手板,每块竹串脚手板宽250ｍm)，内排架步距1．83m,外排架步距0.915m(安全网规格为6ｍ×18m，拉紧后比１．8m略宽,如取两倍步距1.８ｍ,安全网不易拉紧，显得松垮,不美观，故按现场经验取１．8３m),脚手架限高取３0m（总高28.4m加１.6ｍ高护栏)。
外排架内侧设全封闭密目安全网（每10cm×１0cm２３0０孔)。
4.2纵向水平杆纵向水平杆要求设置在立杆内侧,长度不宜小于三跨。
接长宜使用对接。
对接扣件应交错布置,两根相邻纵向水平杆的接头不宜设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开的距离不应小于50０mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。
接长如采用搭接，搭接长度不应小于1m,应等间距设置3个旋转扣件固定。
本工程使用竹串脚手板,纵向水平杆应作为横向水平杆的支座,用直角扣件固定在立杆上。
4.3横向水平杆作业层上非主节点处的横向水平杆,宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距的1/２。
横向水平杆两端均应采用直角扣件固定在纵向水平杆上。
横向水平杆靠墙一端外伸长度不小于30０ｍm,以满足铺一块脚手板的要求。
靠墙一端离外墙装饰面距离不大于100mm(符合ＪGＪ130-2001中6.2.3和7.３.6要求)。
4.4脚手板作业层脚手板应铺满、铺稳，离开外墙装饰面15０mｍ。
脚手板应设置在三根横向水平杆上。
脚手板的铺设可对接平铺，也可搭接铺设，搭接时接头必须支在横向水平杆上。
作业层端部脚手板探头长度取150mｍ,板长两端应与支承杆可靠固定。
4.5立杆内立杆距外墙边４00mｍ。
每根立杆底部应设置垫板。
相邻立杆的对接扣件不得在同一高度内。
下端第一根立杆交错用6ｍ杆和3m杆相互错开。
4.6连墙件为了便于施工,本工程采用刚性连墙件，连墙件水平方向沿每根框架柱设置，高度方向隔步设置。
本工程连墙件拉结在框架柱上。
立杆安装时,宜尽量选择靠近框架柱的位置,以满足J ＧJ130-２0０１中 6.4.２连墙件“宜靠近主节点设置,偏离主节点的距离不应大于300ｍｍ”（不属于强制性条文）的要求。
连墙杆内外两个受力方向均应采用不少于两个直角扣件固定。
4.7门洞脚手架应在安全通道出入口处设置门洞。
门洞处挑空一根立杆。
门洞处的空间桁架,除下弦平面外,应在其余５个平面内设置斜腹杆。
斜腹杆采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于1５0ｍｍ。
安全通道处的门洞两侧立杆应为双管立杆,副立杆高度应高于门洞口1至2步（外排架2步，内排架1步）。
安全通道、卸料平台、井架通道不得与脚手架杆件连接。
4.8剪刀撑剪刀撑在外侧立面整个长度和高度连续设置，斜杆与地面的倾角按45°控制。
每道剪刀撑宽度不应小于4跨。
剪刀撑斜杆的接长宜采用搭接。
搭接长度不应小于1ｍ,应等间距设置３个旋转扣件固定。
4.9扣件螺栓拧紧扭力矩不应小于mN⋅65。
40，且不应大于mN⋅主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。
对接扣件开口应朝上或朝内。
各杆件端头伸出扣件盖板边缘的长度不应小于１０0mｍ。
4.10基础采用碎石土回填，分层夯实。
4.11上人斜道当室内楼梯受施工影响不能正常使用时，可在架体内搭设临时简易上人斜道。
斜道坡度不宜大于1:３。
沿架体内排设单侧扶手栏杆。
扶手栏杆高1.2m。
5脚手架的搭设和拆除施工工艺5.1落地脚手架搭设施工工艺落地脚手架搭设的工艺流程:场地平整、夯实→砼基础浇筑→定位设置通长立杆垫板→排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装剪刀撑→安装连墙件→扎安全网→作业层铺脚手板和挡脚板。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记。
用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。
垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。
在搭设首层脚手架的过程中,沿四周每框架格内设一道斜支撑,拐角处双向增设，待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。
当脚手架操作层高出连墙件两步时,应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。
双排架宜先立内排立杆,后立外排立杆。
每排立杆宜先立两头的,再立中间的一根,互相看齐后,立中间部分各立杆。
双排架内、外排两立杆的连线要与墙面垂直。
立杆接长时，宜先立外排,后立内排。
5.2脚手架的拆除施工工艺拆架程序应遵守由上而下，先搭后拆的原则,一般的拆除顺序为：安全网→拦杆→脚手板→剪刀撑→横向水平杆→纵向水平杆→立杆。
不准分立面拆架或在上下两步同时进行拆架。
做到一步一清、一杆一清。
拆立杆时，要先抱住立杆再拆开最后两个扣。
拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间,再解端头扣。
所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架。
分段拆除高差不应大于2步，如高差大于2步,应增设连墙件加固。
应保证拆除后架体的稳定性不被破坏，连墙杆被拆除前，应加设临时支撑防止变形、失稳。
当脚手架拆至下部最后一根长钢管的高度(约6ｍ)时，应先在适当位置搭临时抛撑加固后再拆连墙件。
6目标和验收标准《建筑施工安全检查标准》（ＪGJ５9-99）表3.0．4-１总分１0分，要求全部符合要求，达到10分。
检查和验收应符合《建筑施工扣件式钢管脚手架》(JGJ１30-2001，２0０2年版)8.1、8．2要求。
7安全文明施工保证措施7.1材质及其使用的安全技术措施扣件的紧固程度不应小于mN⋅65。
对接扣件的抗拉承载力为40,且不应大于mN⋅3kN。
