双排钢管脚手架施工方案(详细计算书)_

工程名称：施工单位：编制人：职务审批人审批意见审批人签字审批日期公司技术负责人项目经理工程总监现场工程监理第一章方案说明部份本工程结合实际情况，采用扣件式双排钢管脚手架进行搭设，钢管外径φ48，壁厚 3.5mm，采用焊接钢管或者无缝钢管(Q235-A 级)。

扣件采用材质符合国家有关规定的 3 号钢。

安全网必须是经有关部门认证的生产厂家的产品。

其钢管立杆间距 1.5m，脚手架宽度 0.8m，立杆步距 1.7 m，剪刀撑按45º进行搭设。

为保证架体的整体承载力和稳定性，在各层结构处下地埋件设置连墙杆，以保证架体的稳定性。

主楼外架高度约为 30m。

脚手架外立杆侧满挂密目安全网进行封闭，施工层脚手架内立杆与建造手之间采用兜网进行封闭。

考虑材料从楼屋运出，在每层楼层侧设置卸料平台，卸料平台必须与建造物拉结，不得与脚手架连结。

必须按规定设置连墙拉结点，连墙件按三步三跨设置，每根连墙件覆盖面积不大于 40 ㎡。

在每层边梁进行预埋铁管，脚手架的水平杆与预埋铁管连接,水平杆与外架进行连接。

双排外架立杆间距 1.5m，脚手架宽度为 0.8m，立杆步距 1.7m；内立杆距离墙面 40cm 摆布，剪刀撑搭设角度45º。

剪刀撑斜杆两端扣件与立杆节点的距离不大于 20cm，最下面的斜杆与立杆的连接点离地面不宜大于 50cm，脚手架各杆件相交伸出的端头均应大于 10cm，以防杆件滑落。

扣件式钢管脚手架的搭设顺序为→摆放成品立杆底座→摆放扫地杆→逐根树立立杆并随即与扫地杆扣紧→装扫地小横杆并与立杆或者扫地杆扣紧→安第一步大横杆与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→安第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑。

1.底座、垫板：外脚手架内、外立杆座落于车库的混凝土顶板上，安装铁脚。

底座、垫板均应准确地放在每条立杆管内定位线上，且必须铺放平稳，不得悬空；垫板采用定制作成品的立杆底座。

目录第一章编制依据 (2)第二章工程概况 (2)第三章方案选择 (2)第四章脚手架构造及搭设 (2)第五章脚手架的搭设流程及要求 (6)第六章脚手架计算书 (7)钢管落地脚手架计算书 (7)一、参数信息: (7)二、大横杆的计算: (8)三、小横杆的计算: (10)四、扣件抗滑力的计算: (12)五、脚手架立杆荷载计算: (13)六、立杆的稳定性计算: (13)七、连墙件的稳定性计算: (15)八、立杆的地基承载力计算: (16)第七章脚手架的检查与验收 (17)第八章脚手架的拆除 (18)第一章编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社、《钢结构设计规范》GB50017-2003 中国建筑工业出版社；《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 中国建筑工业出版社；《混凝土结构设计规范》GB50010-2002中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。

第二章工程概况1、项目名称：******基地项目专家设计楼工程2、工程地点：**区**镇**（佛山一环旁）3、建设单位：广东******有限公司4、设计单位：广东****工程设计有限公司5、监理单位：广州****顾问有限公司6、施工单位：浙江****集团股份有限公司5、工程规模：本工程位于**区**镇**地块（佛山一环南环旁），一幢五层专家设计楼，建筑面积约4700.00㎡，包括周边园林、道路、绿化、管网、球场。

第三章方案选择根据工程的基本情况本工程脚手架的具体方案如下：外脚手架设置为落地式脚手架。

第四章脚手架构造及搭设1、本工程脚手架为双排，落地脚手架选用钢管为外径48mm，壁厚3.5mm。

钢管表面应平直光滑，无裂纹、分层、压痕、划道和硬弯等缺陷。

四川白马王朗旅游度假区稿史垴寨重建工程双排落地式脚手架专项施工方案平武县涪源建筑工程有限公司二零一四年四月二十五日落地式双排脚手架施工方案一.工程概况本工程为四川白马王朗旅游度假区稿史垴寨重建工程，建设地点在平武县白马藏族乡稿史垴寨.本次风貌改造共计房屋36座，房屋为砖混结构，2 层，高7米，沿当地住户居民房外墙搭设脚手架。

主要采用外双排落地式钢管脚手架，脚手架搭设高度为6.0m。

立杆纵距L=1。

8m,步距h=1。

8m，立杆横距Lb=0.70m.二。

编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2001)2、《建筑结构荷载规范》（GB50009—2001）3、工程设计图纸及相关资料等4、《建筑施工手册》(第四版)三、脚手架布置本工程采用落地式外双排脚手架，沿建筑四周搭设施工。

四.脚手架设计外落地式双排脚手架计算见计算部分。

五.脚手架施工技术措施一)脚手架使用的材料要求本工程搭设的外脚手架主要以防护为主，在脚手架上堆放材料应严格控制数量,禁止超过脚手架的使用荷载。

1.脚手架钢管的尺寸采用φ48×3.5钢管。

钢管有产品质量合格证,并有质量检验报告。

钢管表面平直光滑,没有裂缝、结疤、分层、错位、硬毛刺、压痕和深的划道。

钢管上严禁打孔。

钢管必须涂有防锈漆。

2.旧钢管锈蚀检查时，在锈蚀严重的钢管中抽取3根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时,坚决报废，不得使用。

3.扣件是采用螺栓紧固的扣接连拉件,有直角扣件、旋转扣件、对接扣件及根据防滑要求设的非连接用的防滑扣件等几种。

a.扣件的质量要求:a)扣件采用可锻铸铁制成，新扣件有生产许可证、法定检测单位的测试报告和产品质量合格证，其材质符合现行国家标准《钢管脚手架扣件》(GBl5831)的规定。

b)旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。

c)采用的扣件，在螺栓拧紧扭力矩达65N。

双排落地式钢管脚手架施工方案一、前言双排落地式钢管脚手架是建筑施工中常用的支撑结构，本文将介绍在搭建双排落地式钢管脚手架时的施工方案。

二、施工准备2.1 材料准备在施工之前，需要准备好以下材料：钢管、连接件、横向支撑杆、纵向支撑杆等。

2.2 设备准备确保搭建所需的施工设备准备齐全，如吊篮、脚手架升降设备等。

三、搭建步骤3.1 制定搭建计划在搭建前，需要根据实际情况绘制详细的施工图纸，并制定搭建计划。

确保施工过程有条不紊进行。

3.2 安装脚手架立柱根据施工图纸，按照规定间距将脚手架立柱安装到地面上，确保垂直度和水平度。

3.3 安装横向支撑杆在立柱之间安装横向支撑杆，确保支撑稳固。

3.4 安装纵向支撑杆纵向支撑杆是支撑主要结构的关键部件，安装时需注意固定牢固。

3.5 安装工作台面在搭建好的基本脚手架结构上安装好工作台面，以便工人进行施工作业。

四、安全防护4.1 安全意识施工人员必须具备安全意识，穿戴好安全帽、安全绳等安全装备。

4.2 定期检查在使用过程中，定期检查脚手架结构是否稳固，及时处理松动、变形等情况。

4.3 防护措施在搭建过程中，要设置好防护栏杆，防止工人从高处坠落。

五、施工结束及拆除5.1 施工结束在施工结束后，对搭建的脚手架进行验收，确保结构安全可靠。

5.2 脚手架拆除施工完毕后，按照逆序操作拆除脚手架，确保拆除过程安全有序。

六、结语双排落地式钢管脚手架是建筑施工中常用的施工辅助工具，在施工时务必严格按照规范操作，确保施工安全顺利进行。

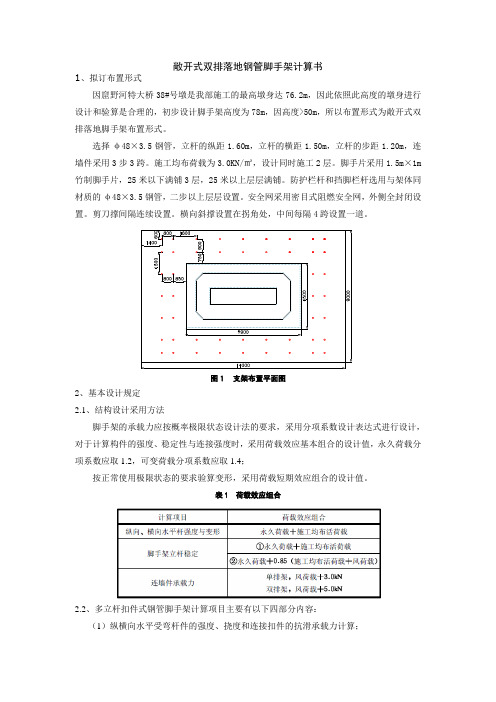

敞开式双排落地钢管脚手架计算书1、拟订布置形式因窟野河特大桥38#号墩是我部施工的最高墩身达76.2m，因此依照此高度的墩身进行设计和验算是合理的，初步设计脚手架高度为78m，因高度>50m，所以布置形式为敞开式双排落地脚手架布置形式。

选择φ48×3.5钢管，立杆的纵距1.60m，立杆的横距1.50m，立杆的步距1.20m，连墙件采用3步3跨。

施工均布荷载为3.0KN/㎡，设计同时施工2层。

脚手片采用1.5m×1m 竹制脚手片，25米以下满铺3层，25米以上层层满铺。

防护栏杆和挡脚栏杆选用与架体同材质的φ48×3.5钢管，二步以上层层设置。

安全网采用密目式阻燃安全网，外侧全封闭设置。

剪刀撑间隔连续设置。

横向斜撑设置在拐角处，中间每隔4跨设置一道。

图１支架布置平面图2、基本设计规定2.1、结构设计采用方法脚手架的承载力应按概率极限状态设计法的要求，采用分项系数设计表达式进行设计，对于计算构件的强度、稳定性与连接强度时，采用荷载效应基本组合的设计值，永久荷载分项系数应取1.2，可变荷载分项系数应取1.4；按正常使用极限状态的要求验算变形，采用荷载短期效应组合的设计值。

表1 荷载效应组合2.2、多立杆扣件式钢管脚手架计算项目主要有以下四部分内容：（1）纵横向水平受弯杆件的强度、挠度和连接扣件的抗滑承载力计算；（2）立杆稳定性计算；（3）连墙杆的强度、稳定性计算；（4）立杆的地基承载力计算。

图２支架搭设过程2.3、计算过程（1）纵横向水平受弯杆件的强度、挠度和连接扣件的抗滑承载力计算；①、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。

按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。

A、均布荷载值计算大横杆的自重标准值P1=0.038kN/m脚手板的荷载标准值P2=0.350×1.050/3=0.122kN/m活荷载标准值Q=3.000×1.050/3=1.050kN/m静荷载的计算值q1=1.2×0.038+1.2×0.122=0.193kN/m活荷载的计算值q2=1.4×1.050=1.470kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)B、抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.193+0.10×1.470)×1. 62=0.416kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.193+0.117×1.470)×1. 52=-0.430kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=0.430/5080.0=84.65N/mm2大横杆的计算强度小于205.0N/mm2，满足要求！C、挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度,计算公式如下：静荷载标准值q1=0.038+0.122=0.161kN/m活荷载标准值q2=1.050kN/m三跨连续梁均布荷载作用下的最大挠度：V=(0.677×0.161+0.990×1.050)×1600.04/(100×2.06×105×121900.0)=3.160mm 大横杆的最大挠度小于1600.0/150与10mm，满足要求！②、小横杆的计算：小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。

目录1 ....................................................................................................................................................... 编制依据02 ....................................................................................................................................................... 工程概况03 ....................................................................................................................................................... 施工部署0 3.1 .................................................................................................................................................... 组织机构0 3.2 ........................................................................................................................................... 设计总体思路0 3.3 ............................................................................................................................................... 劳动力准备1 3.4 .................................................................................................................................................... 材料准备1 3.5 .................................................................................................................................................... 机具准备23.6 .................................................................................................................................................... 技术准备34 ......................................................................................................................................... 脚手架构造要求3 4.1 ........................................................................................................................................... 总的设计尺寸3 4.2 ............................................................................................................................................... 纵向水平杆3 4.3 ............................................................................................................................................... 横向水平杆4 4.4 ........................................................................................................................................................ 脚手板4 4.5 ............................................................................................................................................................. 立杆4 4.6 ........................................................................................................................................................ 连墙件5 4.7 ............................................................................................................................................................. 门洞5 4.8 ........................................................................................................................................................ 剪刀撑5 4.9 ............................................................................................................................................................. 扣件6 4.10 ........................................................................................................................................................... 基础64.11 .................................................................................................................................................. 上人斜道65 .............................................................................................................. 脚手架的搭设和拆除施工工艺65.1 .................................................................................................................... 落地脚手架搭设施工工艺65.2 ......................................................................................................................... 脚手架的拆除施工工艺76 ......................................................................................................................................... 目标和验收标准77 ............................................................................................................................ 安全文明施工保证措施8 7.1 ........................................................................................................... 材质及其使用的安全技术措施8 7.2 ................................................................................................................脚手架搭设的安全技术措施8 7.3 .................................................................................................. 脚手架上施工作业的安全技术措施9 7.4 ................................................................................................................脚手架拆除的安全技术措施9 7.5 ........................................................................................................................................... 文明施工要求107.6 ............................................................................................................................. 应执行的强制性条文128 ....................................................................................................................................................... 设计计算13 8.1 ........................................................................................................................................... 荷载传递路线13 8.2 ............................................................................................................................. 横向水平杆强度计算14 8.3 ............................................................................................................................. 纵向水平杆强度计算14 8.4 .................................................................................................................... 连接扣件抗滑承载力计算15 8.5 ...................................................................................................................................... 立杆稳定性计算15 8.6 ............................................................................................................................................... 连墙件验算188.7 ............................................................................................................................. 立杆地基承载力计算189 附图附图-1 外架平面布置图1编制依据《建筑施工扣件式钢管脚手架》（JGJ130-2001，2002年版）；《建筑施工安全检查标准》（JGJ59-99）；《建筑施工高处作业安全技术规范》（JGJ80-91）；本工程施工图纸和投标文件；本工程施工组织设计。

双排钢管脚手架施工方案详细计算书1某工程双排扣件式钢管落地脚手架施工方案广西建工集团第二建筑工程有限责任公司目录1 编制依据 (1)2 工程概况 (1)3 施工部署 (1)3.1 组织机构 (1)3.2 设计总体思路 (1)3.3 劳动力准备 (2)3.4 材料准备 (2)3.5 机具准备 (3)3.6 技术准备 (3)4 脚手架构造要求 (4)4.1 总的设计尺寸 (4)4.2 纵向水平杆 (4)4.3 横向水平杆 (5)4.4 脚手板 (5)4.5 立杆 (5)4.6 连墙件 (6)4.7 门洞 (6)4.8 剪刀撑 (6)4.9 扣件 (7)4.10 .................................................................................................................. 基础714.11 .......................................................................................................... 上人斜道75 脚手架的搭设和拆除施工工艺 (7)5.1 落地脚手架搭设施工工艺 (7)5.2 脚手架的拆除施工工艺 (8)6 目标和验收标准 (9)7 安全文明施工保证措施 (9)7.1 材质及其使用的安全技术措施 (9)7.2 脚手架搭设的安全技术措施 (10)7.3 脚手架上施工作业的安全技术措施 (10)7.4 脚手架拆除的安全技术措施 (11)7.5 文明施工要求 (12)7.6 应执行的强制性条文 (14)8 设计计算 (16)8.1 荷载传递路线 (16)8.2 横向水平杆强度计算 (16)8.3 纵向水平杆强度计算 (17)8.4 连接扣件抗滑承载力计算 (18)8.5 立杆稳定性计算 (19)8.6 连墙件验算 (23)8.7 立杆地基承载力计算 (24)9 附图2附图-1 外架平面布置图附图-2 外架剖面图和立面图附图-3 基础、门洞和连墙件做法31编制依据《建筑施工扣件式钢管脚手架》( JGJ130- , ) ;《建筑施工安全检查标准》( JGJ59-99) ;《建筑施工高处作业安全技术规范》( JGJ80-91) ;本工程施工图纸和投标文件;本工程施工组织设计。

临时用电专项施工方案编号：金祥宾馆/2006/06-1金祥宾馆双排脚手架专项施工方案编制单位：新疆昌吉建设集团广源公司金祥宾馆项目部编制人：编制日期：审核人：审核日期：审批人：审批日期：双排扣件式钢管脚手架设计计算书(装修用脚手架)一、工程概况二、搭设参数立杆纵距L=1.5m，立杆横距b=1.05m，步距h=1.8m，连墙杆H1=2h=3m，内立杆距外墙距离b1=0.35m，搭设高度H=21.6m(12步)，采用木架板，按6层计算。

搭设长度可任意，但纵向水平杆两端必须有拉接。

各类支撑、剪刀撑按施工工艺标准搭设。

选用的钢管为Ф48×3.5(重38.4N/m)。

钢管弹性模量(E)为2.06KN/m2，钢管的抗弯、抗压强度设计值f=205N/mm2。

一般建筑扣件式钢管装修脚手架的构造见下表及图1。

图2中：H—为搭设高度；H1—为连墙点坚向间距；h—为步距；b—为立杆横距。

三、脚手架搭设高度计算双排扣件式钢管脚手架搭设高度一般不宜超过50m，本工程设计搭设高度为21.6m，搭设高度可按下式计算：H=[K AφAf-1.3(1.2N GK2+1.4N QK)]×h÷1.2N GK1N GK1、N GK2、N QK、φAf可从《建筑施工计算手册》399~401页表中查出；N GK1—一步一纵距的钢管、扣件重量kN；N GK2—脚手架一个立杆纵距的附设构件及物品重kN；N QK—一个立杆纵距的施工荷载标准值产生的轴力kN；φAf—格构式压杆的组合力kN；K A—与立杆截面有关的调整系数，内外排均为单根时取值为0.85h—脚手架的步距。

可搭设高度计算：根据上式：H=[0.85×48.491-1.3(1.2×4.185+1.4×8.4)]×1.8÷(1.2×0.442)=65.8m>21.6m可行。

四、脚手架整体稳定性验算考虑风荷载时整体稳定性按下式验算：(N/φA)+(M/b1A1)≤K A K H f式中：N—格构式压杆的轴心压力N=1.2(n N GK1+ N GK2)+1.4N QK；n—脚手架的步距数；φ—格构式压杆整体稳定系数，按换长细比λcx=μλx由表中可查出；λx—格构式压杆长细比由表中可查出；A—手架内外排立杆的毛截面积之和，取2×489mm2；A1—脚手架内外排的单排立杆危险毛截面积之和，取2×489mm2；M—风荷截作用对格构式压杆产生的弯，可按M=q1H12/8计算；b1—截面系数，取1.0~1.15，这里取1.0;q1—风荷载作用于格构式的线荷载，可按1.2N GK2+1.4N QK。

双排钢管脚手架施工方案一、工程概况双排钢管脚手架是在建筑施工中常用的一种支撑结构，用于支持工人、材料和设备。

本文将详细介绍双排钢管脚手架的施工方案，并提供相关的计算书。

二、脚手架材料1.主材料：直径48mm、壁厚3.5mm的Q235高频焊接钢管。

2.连接件：套筒式钢管脚手架连接件。

3.支撑：支杆、水平杆、斜杆等。

三、施工步骤1.地基处理：保证地基承载力符合要求。

2.定位安装：根据设计要求放置基础，确定双排钢管脚手架的位置。

3.搭设立杆：将钢管立杆按照设计要求固定到地基上。

4.搭设横杆：将水平杆按照设计要求安装在立杆之间。

5.加固支撑：安装斜杆进行加固，增加整体稳定性。

6.搭设底层工作平台：根据建筑高度需求，搭设底层工作平台。

7.搭设上层工作平台：根据需要，继续搭设上层工作平台。

四、荷载计算1. 铺设板材 - 板材荷载：500kg/m² - 板材重量：30kg/平方米2. 人员活动 - 人员荷载：200kg/平方米3. 工具设备 - 工具设备荷载：100kg/平方米五、结构稳定性计算1.脚手架自重计算：根据材料重量和脚手架结构计算自重。

2.风荷载计算：考虑脚手架在风力作用下的稳定性。

3.水平荷载计算：考虑横向水平荷载对脚手架的影响。

六、安全注意事项1.搭设过程中，工人需系好安全带，确保安全。

2.定期检查脚手架连接件的稳定性，及时更换磨损部件。

3.遇雨天或风力大的情况下，暂停施工，避免安全事故发生。

结语双排钢管脚手架是建筑施工中重要的支撑结构，施工方案的完备性和安全性直接关系到整个工程的顺利进行。

通过本文的介绍，希望能够提供关于双排钢管脚手架施工方案的参考，并加强对施工安全的重视。
