脚手架计算书(48x3.0)

2016年株洲市荷塘区第二批棚户区综合整治项目双排脚手架工程专项施工方案施工单位：株洲市基础设施建设有限公司日期：2016年08月1日双排脚手架专项施工方案第一章工程概况本工程为2016 年株洲市荷塘区第二批棚户区综合整治项目，住宅均为多层，砖混结构，共52 栋，需将外墙重新做油漆装饰，老屋顶剔除后重新做防水屋面。

第二章编制依据1、《设计文件》2、《施工组织设计》3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）第三章脚手架搭拆及安全管理根据《建筑施工安全检查标准》规定，结合本工程实际情况，本工程住宅建筑四周离墙0.8 米，采用落地式双排钢管脚手架，每步架高为1.8 米，立杆间距1.5 米，架宽0.8 米，出屋面高 1.2 米。

二、材质选择1、钢管：采用外径48mm壁厚3.0mm的A3焊接钢管，其质量要符合现行国家标准《碳素结构钢》（GB/T700-2006）中Q235-A 级钢的规定。

凡严重锈蚀、薄壁、严重弯曲及裂变的杆件不准采用，外架钢管采用黄色，扣件刷黄色防锈漆。

2、扣件：其材质应符合《钢管脚手架扣件》（GB15831-2006中A3的规定，且不得有裂纹、气孔、疏松、砂眼等铸造缺陷。

扣件应与钢管的贴面接触良好，扣件夹紧钢管时，开口处的最小距离要大于5mm扣件的规格有三种：（1）直角扣件：主要作大、小横杆与立杆的联接使用，也可作连接墙杆对脚手架联接使用，保持杆件连接呈固定十字状；（2）回转扣件（也称万向扣件）：主要作斜杆与立杆，斜杆接长、立杆双管附绑加强联接使用；（3）对接扣件：主要作立杆、大横杆、搁栅、防护栏杆接长使用。

凡严重锈蚀、变形、裂缝、螺栓螺纹已损坏的扣件不准采用；扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。

3、脚手片采用竹架板。

4 、连墙件：连墙件宜靠近主节点设置，采用软拉硬撑方法，偏离主节点的距离不应大于300mm间隔为二步三跨，屋面层为二步二跨。

可编辑修改精选全文完整版脚手架计算书一．计算条件：本工程脚手架采用扣件式钢管脚手架，用于地上及地下室部分，双排脚手架用在外墙的施工，悬挑脚手架用在裙楼的施工，满堂脚手架用于顶板支撑。

脚手架立杆横距b=1.05m，立杆纵距l=1.50m，脚手架步距h=1.80m。

内立杆距建筑物外墙皮距离为0.5米，铺设5cm 厚木脚手板。

连墙件的竖向距离H=2h=3.60m，水平距离L1=3l=4.5m。

脚手架钢管规格为Ф48×3.5，钢管、挡脚板、安全网、护拦等自重查阅相关建筑结构荷载规范，施工荷载Q k=3.0KN/m2。

二．扣件式钢管脚手架荷载的传递与计算简图该工程脚手架的受力均可简化为：脚手板---横杆---立杆---基础，扣件是脚手架的连接件和传力杆，因脚手架在纵向设有足够的剪刀撑，因而脚手架的纵向刚度比横向抗弯刚度大得多，故可将扣件式钢管脚手架的验算简化为由横向两立柱与小横杆组成的一榀脚手架为计算单元，若上下步脚手架传递荷载的横杆分别装于立柱的不同侧面。

则有利于减小因扣件联结对立柱所产生的偏心受荷影响，使偏心减小至最小限度。

因此荷载的偏心影响可以忽略不计，因此，脚手架的计算简图可简化为：三．验算脚手架的整体稳定性脚手架结构的整体稳定性验算按下公式计算：N /（ΦA）≦K A K Hƒ其中：N——压杆的轴心压力，按N=1.2（n.N GK1+N GK2）+1.4N QK计算N GK1——脚手架一步一纵距自重产生的轴心力，查相关规范。

（取值为0.442KN）N GK2——脚手板、栏杆、安全网等一步一纵距产生的轴心力，查相关规范。

（取值为2.95KN）N QK——一个纵距内脚手板上堆积物、各操作人员等标准荷载所产生的轴力，查相关规范。

（取值为6.3KN）———脚手架的步距数。

A———脚手架内、外排立杆的毛截面积之和。

Ф———压杆整体稳定性系数，换算长细比λoX= λXK H———高度调整系数：K H=1/[1+（H/100）]。

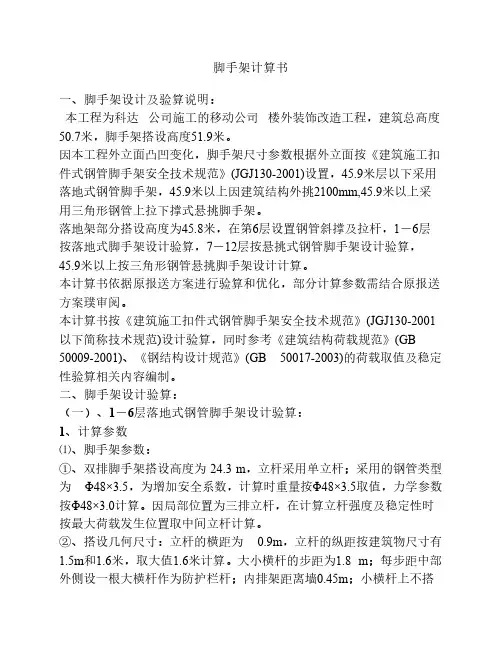

脚手架计算书一、脚手架设计及验算说明：本工程为科达公司施工的移动公司楼外装饰改造工程，建筑总高度50.7米，脚手架搭设高度51.9米。

因本工程外立面凸凹变化，脚手架尺寸参数根据外立面按《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)设置，45.9米层以下采用落地式钢管脚手架，45.9米以上因建筑结构外挑2100mm,45.9米以上采用三角形钢管上拉下撑式悬挑脚手架。

落地架部分搭设高度为45.8米，在第6层设置钢管斜撑及拉杆，1－6层按落地式脚手架设计验算，7－12层按悬挑式钢管脚手架设计验算，45.9米以上按三角形钢管悬挑脚手架设计计算。

本计算书依据原报送方案进行验算和优化，部分计算参数需结合原报送方案璞审阅。

本计算书按《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001以下简称技术规范)设计验算，同时参考《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)的荷载取值及稳定性验算相关内容编制。

二、脚手架设计验算：（一）、1－6层落地式钢管脚手架设计验算：1、计算参数⑴、脚手架参数：①、双排脚手架搭设高度为 24.3 m，立杆采用单立杆；采用的钢管类型为Φ48×3.5，为增加安全系数，计算时重量按Φ48×3.5取值，力学参数按Φ48×3.0计算。

因局部位置为三排立杆，在计算立杆强度及稳定性时按最大荷载发生位置取中间立杆计算。

②、搭设几何尺寸：立杆的横距为0.9m，立杆的纵距按建筑物尺寸有1.5m和1.6米，取大值1.6米计算。

大小横杆的步距为1.8 m；每步距中部外侧设一根大横杆作为防护栏杆；内排架距离墙0.45m；小横杆上不搭大横杆；小横杆每边伸出立杆尺寸按0.15米计算。

③、横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 1.00；④、与结构的连接点，因为是改造工程，为尽量保护原有建筑主体，采用两步三跨，连接点采用钢管形成抱箍连接在原有框架柱上，竖向间距3.6 m，水平间距4.8 m，采用扣件连接，对没有柱子的部位采用楼板和铜管打孔连接。

脚手架计算书1、计算依据（1）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）（2）《建筑结构荷载规范》（GB50009-2001）（3）海湾浪琴工程设计图纸及地质资料等2、脚手架的计算参数搭设高度H=39.6米（取最大高度，22排），步距h=1.8米，立杆纵距l a=1.5米，立杆横距l b=1.1米，连墙件为2步3跨设置，脚手板为毛竹片，按同时铺设7排计算，同时作业层数n1=1。

脚手架材质选用φ48×3.5钢管，截面面积A=489mm2，截面模量W=5.08×103 mm3，回转半径i=15.8mm，抗压、抗弯强度设计值f=205N/mm2，基本风压值ω0=0.7 kN/m2，计算时忽略雪荷载等。

3、荷载标准值（1）（1）结构自重标准值：g k1=0.1248kN/m （双排脚手架）（2）（2）竹脚手片自重标准值：g k2=0.35kN/m2 （可按实际取值）（3）（3）施工均布活荷载：q k=3 kN/m2（4）（4）风荷载标准值：ωk=0.7μz·μs·ω0式中μz——风压高度变化系数，查《建筑结构荷载规范》并用插入法得39.6米为1.12μs——脚手架风荷载体型系数，全封闭式为1.2ω0——基本风压值，为0.7 kN/m2则ωk=0.7×1.12×1.2×0.7=0.658 kN/m24、纵向水平杆、横向水平杆计算（1） （1） 横向水平杆计算脚手架搭设剖面图如下：按简支梁计算，计算简图如下：每纵距脚手片自重N G2k =g k2×l a ×l b =0.35×1.5×1.1=0.5775 kN 每纵距施工荷载N Qk =q k ×l a ×l b =3×1.5×1.1=4.95 kNM Gk =07.031.135775.0332=⨯=⨯b k G l N kN ·m M Qk =605.031.1395.433=⨯=⨯b Qkl N kN ·m M=1.2M Gk +1.4M Qk =1.2×0.07+1.4×0.605=0.931 kN ·m3.1831008.510931.036=⨯⨯==W M σ<f =205 kN/mm 2 横向水平杆抗弯强度满足要求。

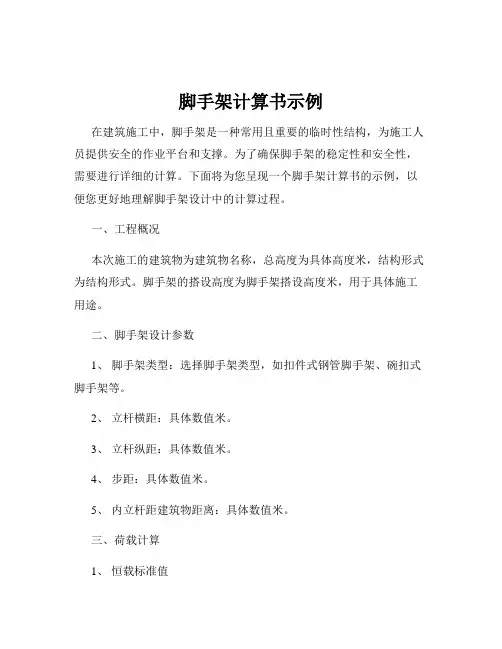

脚手架计算书示例在建筑施工中，脚手架是一种常用且重要的临时性结构，为施工人员提供安全的作业平台和支撑。

为了确保脚手架的稳定性和安全性，需要进行详细的计算。

下面将为您呈现一个脚手架计算书的示例，以便您更好地理解脚手架设计中的计算过程。

一、工程概况本次施工的建筑物为建筑物名称，总高度为具体高度米，结构形式为结构形式。

脚手架的搭设高度为脚手架搭设高度米，用于具体施工用途。

二、脚手架设计参数1、脚手架类型：选择脚手架类型，如扣件式钢管脚手架、碗扣式脚手架等。

2、立杆横距：具体数值米。

3、立杆纵距：具体数值米。

4、步距：具体数值米。

5、内立杆距建筑物距离：具体数值米。

三、荷载计算1、恒载标准值脚手架结构自重标准值：根据所选脚手架类型和搭设高度，计算每米立杆承受的结构自重。

构配件自重标准值：包括脚手板、栏杆、挡脚板等构配件的自重。

2、活载标准值施工均布活荷载标准值：根据施工实际情况确定，通常取值为具体数值kN/m²。

风荷载标准值：根据当地的基本风压、脚手架的受风面积等参数计算。

四、纵向水平杆计算1、荷载计算均布恒载：考虑纵向水平杆上的脚手板自重等恒载。

均布活载：施工人员和设备等产生的活载。

2、强度计算按简支梁计算最大弯矩，然后进行强度验算。

3、挠度计算验算纵向水平杆在荷载作用下的挠度是否满足规范要求。

五、横向水平杆计算1、荷载计算集中荷载：来自纵向水平杆传来的荷载。

2、强度计算计算最大弯矩并进行强度验算。

3、挠度计算验算横向水平杆的挠度。

六、扣件抗滑力计算1、纵向水平杆计算纵向水平杆通过扣件传递给立杆的竖向力，验算扣件的抗滑承载力是否满足要求。

2、横向水平杆同理，计算横向水平杆通过扣件传递给立杆的竖向力，进行扣件抗滑验算。

七、立杆稳定性计算1、不组合风荷载时计算立杆的轴心力设计值，然后验算稳定性。

2、组合风荷载时考虑风荷载的作用，计算立杆的稳定性。

八、连墙件计算1、连墙件轴向力设计值包括风荷载产生的连墙件轴向力设计值和连墙件约束脚手架平面外变形所产生的轴向力。

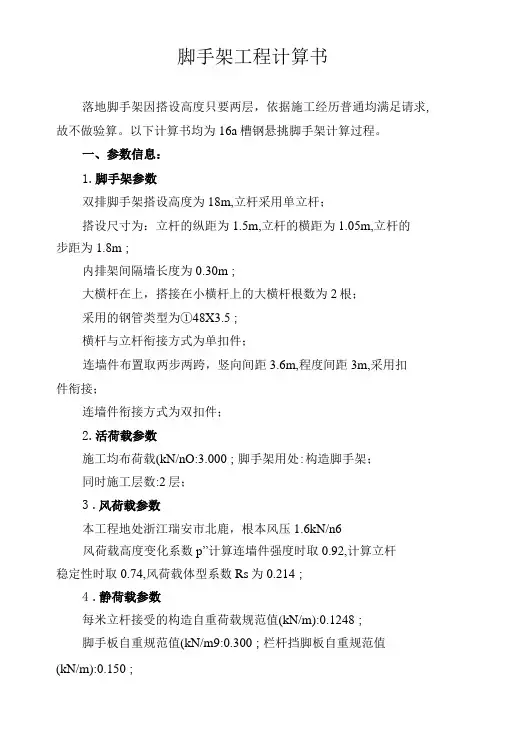

脚手架工程计算书落地脚手架因搭设高度只要两层，依据施工经历普通均满足请求, 故不做验算。

以下计算书均为16a槽钢悬挑脚手架计算过程。

一、参数信息：1.脚手架参数双排脚手架搭设高度为18m,立杆采用单立杆；搭设尺寸为：立杆的纵距为1.5m,立杆的横距为1.05m,立杆的步距为1.8m；内排架间隔墙长度为0.30m；大横杆在上，搭接在小横杆上的大横杆根数为2根；采用的钢管类型为①48X3.5；横杆与立杆衔接方式为单扣件；连墙件布置取两步两跨，竖向间距3.6m,程度间距3m,采用扣件衔接；连墙件衔接方式为双扣件；2.活荷载参数施工均布荷载(kN/nO:3.000；脚手架用处:构造脚手架；同时施工层数:2层；3.风荷载参数本工程地处浙江瑞安市北鹿，根本风压1.6kN/n6风荷载高度变化系数p”计算连墙件强度时取0.92,计算立杆稳定性时取0.74,风荷载体型系数Rs为0.214；4.静荷载参数每米立杆接受的构造自重荷载规范值(kN/m):0.1248；脚手板自重规范值(kN/m9:0.300；栏杆挡脚板自重规范值(kN/m):0.150；平安设备与平安网自重规范值(kN/m》:0.005；脚手板铺设层数:4层；脚手板类别:竹笆片脚手板；栏杆挡板类别：竹笆片脚手板挡板;5.程度悬挑支撑梁悬挑程度钢梁采用16a号槽钢，其中建筑物外悬挑段长度 1.5m, 建筑物内锚固段长度2.3m o锚固压点螺栓直径(mm):20.00；楼板混凝土标号:C30；6.拉绳与支杆参数钢丝绳平安系数为:6.000；钢丝绳与墙间隔为(m):3.300；悬挑程度钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳间隔建筑物1.2m o二、大横杆的计算：依照技术标准的规则，大横杆依照三跨连续梁停止强度和挠度计算，大横杆在小横杆的上面。

将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。

7.均布荷载值计算大横杆的自重规范值:P尸0.038kN/m；脚手板的自重规范值:P2=0.3X1.05/(2+1)=0.105kN/m；活荷载规范值:Q=3X1.05/(2+1)=1.05kN/m；静荷载的设计值：q尸1.2X0.038+1.2X0.105=0.172kN/m；活荷载的设计值：口2二1.4义1・05=1.47kN/m；8.强度验算跨中和支座最大弯距分别按图1、图2组合。

1、编制依据1、《博物馆网架工程设计图纸》2、《博物馆网架工程施工组织设计》3、国家有关规范《钢结构工程施工质量验收规范》GB50205-2001《钢结构设计规范》GB50017-2003《建筑结构荷载规范》GB50009-2001《碳素结构钢》GB/T 700《建筑施工扣件式脚手架、安全技术规程》（JGJ130-2001）2、工程概况博物馆网架工程采用正放四角锥球面网壳，节点采用螺栓球节点（局部为焊接球），网壳跨度为28.14m,直径为98m网架高度为3.7m （从支座到网架顶），投影覆盖面积为531.8卅，四周采用周边支座支承，共16个焊接球支座，支座预埋件顶面底部标高为14.1m。

3、搭设脚手架的区域根据施工组织设计，钢结构的安装拟采用“满堂红脚手架高空散拼”的方法。

故脚手架为满堂红脚手架。

脚手架的平面尺寸约为28.14米X 18.9米，高度大约为16米。

长度方向的尺寸可根据工程的实际情况作适当的调整。

脚手架用于钢结构构件的拼接、吊装和校正。

4、脚手架的计算(JGJ130-2001)脚手架的荷载取值：活荷载：1.0KN/M2,支撑主桁架的支点传到脚手架的力：3.0KN/M2。

模板支架搭设高度为16.0米，搭设尺寸为：立杆的纵距b=1.00米，立杆的横距1=1.00米，立杆的步距h=1.50米。

---------------------------------------------------------------------------- 0 -------------------------------------------------------------------------------------o o 0 O□ Q o a图-2落地平台支撑架立杆稳定性荷载计算单元采用的钢管类型为丁48 X 3.5、基本计算参数［同上］、纵向支撑钢管的计算纵向钢管按照均布荷载下连续梁计算，截面力学参数为截面抵抗矩W = 5.08cm 3;截面惯性矩I = 12.19cm 4;图一1落地平台支撑架立面简图圻Q2! I HI 11 M 屮I I I]I I [f―-1H-~~1纵向钢管计算简图1.荷载的计算：(1) 脚手板与栏杆自重(kN/m):q11 =0.000+0.300 x 0.300=0.090kN/m(2) 堆放材料的自重线荷载(kN/m):q12 = 3.000 x 0.300=0.900kN/m(3) 活荷载为施工荷载标准值(kN/m):经计算得到，活荷载标准值q2 = 1.000 x 0.300=0.300kN/m2. 抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩。

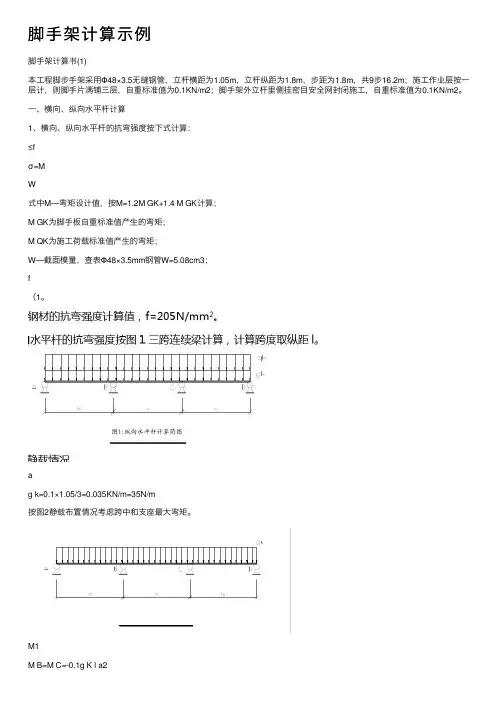

脚⼿架计算⽰例脚⼿架计算书(1)本⼯程脚步⼿架采⽤Φ48×3.5⽆缝钢管，⽴杆横距为1.05m，⽴杆纵距为1.8m，步距为1.8m，共9步16.2m；施⼯作业层按⼀层计，则脚⼿⽚满铺三层，⾃重标准值为0.1KN/m2；脚⼿架外⽴杆⾥侧挂密⽬安全⽹封闭施⼯，⾃重标准值为0.1KN/m2。

⼀、横向、纵向⽔平杆计算1、横向、纵向⽔平杆的抗弯强度按下式计算：≤fσ=MW式中M—弯矩设计值，按M=1.2M GK+1.4 M GK计算；M GK为脚⼿板⾃重标准值产⽣的弯矩；M QK为施⼯荷载标准值产⽣的弯矩；W—截⾯模量，查表Φ48×3.5mm钢管W=5.08cm3；f（1。

ag k=0.1×1.05/3=0.035KN/m=35N/m按图2静载布置情况考虑跨中和⽀座最⼤弯矩。

M1M B=M C=-0.1g K l a2b、考虑活载情况M1中=0.101q K l a2按图5种活载最不利位置考虑⽀座最⼤弯矩。

M B=M C=-0.177q K l a21中M GK=0.08g K l a2=0.08×35×1.82=9.07N.mM QK=0.101q K l a2=0.101×1050×1.82=343.6 N.mM=1.2M GK+1.4M QK=1.2×9.07+1.4×343.6= 491.92N.m横距l0=1050mm，脚⼿架横向⽔平杆的构造计算外伸长度a1=350mm，a2=100mm。

a、考虑静载情况P= g k×l0=35×1.8=63Np=0.35×l0=0.35×1.8=0.63 N/m3所以横向⽔平杆的抗变强度满⾜安全要求。

2、纵向⽔平杆与⽴杆连接时扣件的抗滑承载⼒应符合下式规定：R≤Rc式中R—纵向⽔平杆传给⽴杆的竖杆作⽤⼒设计值；Rc —扣件抗滑承载⼒设计值，按规范表取Rc=8000N 。

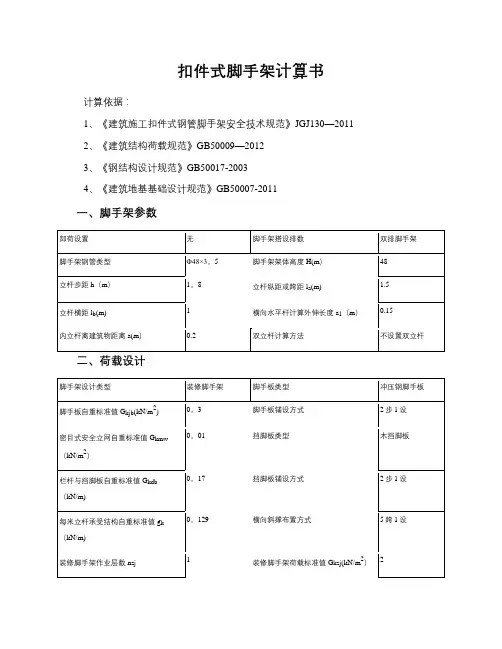

扣件式脚手架计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—20112、《建筑结构荷载规范》GB50009—20123、《钢结构设计规范》GB50017-20034、《建筑地基基础设计规范》GB50007-2011一、脚手架参数二、荷载设计地区浙江杭州市安全网设置全封闭基本风压ω0(kN/m2）0.3风荷载体型系数μs1风压高度变化系数μz（连墙件、单立杆稳定性)0.81,0.81风荷载标准值ωk(kN/m2)（连墙件、单立杆稳定性)0。

243，0.243计算简图：立面图侧面图三、横向水平杆验算纵、横向水平杆布置方式横向水平杆在上纵向水平杆上横向水平杆根数n0横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩I(mm4)121900横杆弹性模量E（N/mm2）206000横杆截面抵抗矩W（mm3）5080纵、横向水平杆布置承载能力极限状态q=1.2×(0。

038+G kjb×l a/(n+1)）+1。

4×G k×l a/(n+1）=1。

2×（0.038+0。

3×1。

5/（0+1））+1。

4×2×1.5/（0+1)=4.786kN/m正常使用极限状态q'=(0。

038+G kjb×l a/（n+1）)+G k×l a/(n+1）=(0。

038+0.3×1。

5/（0+1)）+2×1。

5/（0+1）=3.488kN/m计算简图如下：1、抗弯验算M max=max[ql b2/8，qa12/2］=max[4。

786×12/8,4。

786×0.152/2］=0。

598kN·m σ=M max/W=0。

598×106/5080=117。

768N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=max[5q’l b4/（384EI），q’a14/(8EI)］=max［5×3。

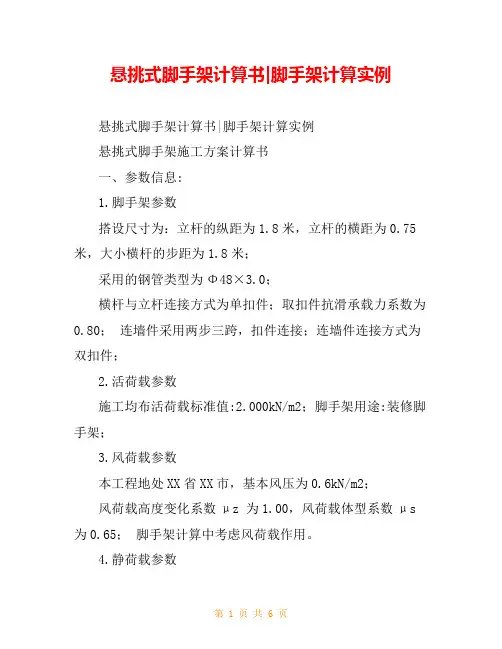

悬挑式脚手架计算书|脚手架计算实例悬挑式脚手架计算书|脚手架计算实例悬挑式脚手架施工方案计算书一、参数信息:1.脚手架参数搭设尺寸为：立杆的纵距为1.8米，立杆的横距为0.75米，大小横杆的步距为1.8米；采用的钢管类型为Φ48×3.0；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为0.80；连墙件采用两步三跨，扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载标准值:2.000kN/m2；脚手架用途:装修脚手架；3.风荷载参数本工程地处XX省XX市，基本风压为0.6kN/m2；风荷载高度变化系数μz 为1.00，风荷载体型系数μs 为0.65；脚手架计算中考虑风荷载作用。

4.静荷载参数每米架高计的构架基本结构杆的自重计算基数gk1=0.1074KN/M；作业层面材料自重计算基数gk2=0.3484KN/M；整体拉结和防护材料自重计算基数gk3=0.1988KN/M；二、悬挑脚手架计算1、根据脚手架搭设方案已知条件为1.1 立杆横距b=0.75m，立杆纵距l=1.8m，步距h=1.8m。

同时施工作业层数2层，基本风压W=0.6KN/㎡。

1.2 脚手架与建筑物连接点的布置，其竖向间距H=2h=3.6m，水平距离L=3l=5.4m。

1.3 其它计算参数为：立杆截面积A=489mm2，立杆截面抵抗距W=5080mm3，立杆回转半径I=1.58cm，挡风面积An=0.2×1.8＋（1.8＋1.8）×0.05=0.54㎡，相应的迎风面积Aw=1.8×1.8=3.24㎡。

钢材的抗压强度设计值fc=205N/mm2。

1.4 根据规定施工荷载：结构施工用荷载标准值：3.0KN/㎡，装修施工用荷载标准值：2.0KN/m2。

2、荷载计算：2.1 恒载的标准值GkGk=Hi*gk1+n1*la* gk2+ Hi*gk3=11.5×0.1074+2×1.8×0.3484+11.5×0.1988=4.7755KN （根据本工程展示厅二层楼面至三层屋面实际高度为9.7m，现取悬挑脚手架搭设高度限值11.5m进行验算）2.2活载的标准值Qk架面施工荷载按装修施工，两步架同时作业时取2kN/m2：QK=1/2×2×0.75×1.8×2=2.70kN2.3风荷载的标准值：Wk=0.7μsμzW0查《结构荷载规范》得μz=1.35、μs=1.3ψ=1.3×0.4=0.52Wk=0.7×0.52×1.35×0.6=0.295KN/㎡3、脚手架立杆轴向力设计值N取受力较大的外力杆进行计算N=1.2×4.7755+1.4×2.70=9.5106kN4、脚手架立杆整体稳定性计算：组合风荷载：0.9×(N`/φA＋Mw/W)≤fc/γ’m4.1 求材料强度附加分项系数，查表得：γ’m=1.56074.2 计算风荷载弯矩Pwk=la×Wk=1.8×0.295=0.531KN/mMW=0.12Pwk×h2=0.12×0.531×1.8×1.8=0.206KN〃m4.3 确定稳定系数φ取二步三跨,立杆横距为0.75m 查表得：μ=1.50立杆计算长度: l0=μh=1.50×1.8=2.7m长细比:λ= l0/i=171,查表得稳定系数φ=0.243将A=489mm2, fc=205N/mm2，W=5080mm3 代入公式得：0.9×N/φA+Mw/W=0.9×9.5106/0.243×489＋0.206/5080=112.55N/mm2符合要求5、悬挑杆件强度及挠度计算：5.1 悬挑工字钢计算选用16#工字钢作悬挑钢梁，截面特性为：截面积A=26.1cm2，理论重量为20.5kg/m，I= 1130.00cm4,截面抵抗距为：W = 141.00cm3，回转半径i=65.8mm。

脚手架计算书1.脚手架参数搭设尺寸为：立杆的纵距为 1.50米，立杆的横距为1.05米，立杆的步距为1.80 米；计算的脚手架设为双排脚手架搭设高度为 23.0 米，立杆采用单立管；内排架距离墙长度为0.30米；小横杆在上，搭接在大横杆上的小横杆根数为 4；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为 0.80；连墙件采用两步三跨，竖向间距 3.60 米，水平间距4.50 米，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工荷载均布参数(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:3；3.风荷载参数山东省临沂市地区，基本风压为0.35，风荷载高度变化系数μz 为0.84，风荷载体型系数μs为0.65；考虑风荷载。

4.静荷载参数每米立杆数承受的结构自重标准(kN/m2):0.1248；脚手板自重标准值(kN/m2 ):0.350；栏杆挡脚板自重标准值(kN/m2):0.140；安全设施与安全网(kN/m2 ):0.005；脚手板铺设层数:4；脚手板类别:竹串片脚手板；栏杆挡板类别:栏杆竹串片；5.地基参数地基土类型:粘土，碾压平整，下垫工字钢。

12.2、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。

1.均布荷载值计算= 0.038 kN/m ；小横杆的自重标准值: P1= 0.350×1.200/3=0.14 kN/m ；脚手板的荷载标准值: P2活荷载标准值: Q=3.000×1.200/3=1.200 kN/m；荷载的计算值: q=1.2×0.038+1.2×0.14+1.4×1.200 = 1.896 kN/m；小横杆计算简图2.强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩，计算公式如下:=1.896×1.0002/8 = 0.2367 kN.m；最大弯矩 Mqmax/W =57.974 N/mm2；σ = Mqmax小横杆的计算强度小于 205.0 N/mm2,满足要求！3.挠度计算:最大挠度考虑为简支梁均布荷载作用下的挠度荷载标准值q=0.038+0.14+1.500 = 1.678 kN/m ；最大挠度 V = 5.0×1.678×1000.04/(384×2.060×105×121900.0)=0.888 mm；小横杆的最大挠度小于 1000.0 / 150=6.667 与10 mm,满足要求！12.3、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。

扣件式脚手架钢管规格型号扣件式脚手架钢管规格型号扣件式脚手架是目前建筑工程中广泛应用的一种脚手架，主要由钢管、铁板、脚手架扣件等部分组成，具有结构简单、安装方便、使用方便、承重能力强等特点。

其中，钢管是扣件式脚手架的核心组成部分之一，其规格型号的选择对整个脚手架的质量和使用效果至关重要。

以下是扣件式脚手架常用钢管规格型号：1. Ф48x3.5mm直径为48mm，壁厚为3.5mm的钢管，是扣件式脚手架中常用的的规格型号之一。

该钢管具有较高的承载能力和强度，适用于高层建筑工程中的大型脚手架搭建。

同时，由于其所需的扣件数量较少，也能有效降低脚手架的成本。

2. Ф48x3.0mm直径为48mm，壁厚为3.0mm的钢管，与Ф48x3.5mm的钢管相比，其承载能力相对较低，但是由于其轻便易携，适用于室内小型脚手架的搭建。

3. Ф48x2.5mm直径为48mm，壁厚为2.5mm的钢管，是常用的轻型脚手架钢管规格型号之一。

由于其重量轻，方便携带和拼装，适用于一般建筑施工和维修工作。

4. Ф42x3.0mm直径为42mm，壁厚为3.0mm的钢管，是一种中型脚手架钢管规格。

由于其尺寸较小，适用于一些小型场所或者室外平台的建筑施工。

5. Ф27x2.5mm直径为27mm，壁厚为2.5mm的钢管，是轻型脚手架中最小的钢管规格型号。

由于其尺寸小，适合在狭小空间内进行施工和维修。

总的来说，扣件式脚手架钢管规格型号的选择应根据具体施工需求进行确定。

在选择时应考虑脚手架的高度和重量，同时还要根据施工所需承载能力和强度进行选择。

悬挑脚手架怎么挑?2017-12-10工程施工技术案例工程采用悬挑式脚手架，其搭设技术参数如下表所示。

2.1工艺流程水平悬挑f纵向扫地杆f立杆f横向扫地杆f小横杆f大横杆（搁栅）f剪刀撑f连墙件f铺脚手板f扎防护栏杆f扎安全网。

2.2水平悬挑梁水平悬挑梁采用16号工字钢，工字钢正常水平间距1500mm，大部份悬挑长度1250mm，锚固长度1.25 倍悬挑长度，固定段长度不应小于悬挑段长度的1.25倍。

楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩的受力钢筋，否则应采取支顶卸载措施。

遇悬挑件应按照悬挑件的受力支点为锚固支座，悬挑长度应以锚固支座向外计算1.25倍悬挑长度。

悬挑件不得作为受力支点和稳固点。

抵阚建睚;j，蛀毒挑去粕迷四■n ~r 前而T结构阳角处悬挑工字钢交汇，无法保证伸入端长度时，在交汇处采用两侧工字钢与阳角处工字钢焊接，上下各增设一 200mmX200mmX10mm钢板，所有接触点必须满焊，焊脚高度不得小于8mm,且不得有气孔、夹渣、漏焊等现象，如下图所示。

阳角处工字钢连接示意图2.3悬挑梁的锚固悬挑梁尾端应在2处及以上固定于钢筋混凝土梁板结构上。

型钢悬挑梁固定端应采用2个预埋锚栓与建筑结构梁板固定，锚栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固锚固，钢筋直径为20mm，如下图所示。

和1 )触摘得耨虫他所示。

2.4钢丝绳和花篮螺栓工字钢悬挑端设置1道①14 (6X19)的斜拉钢丝绳，钢丝绳与建筑结构拉结的吊环采用直径为20 的HPB235级圆钢筋。

工字钢与钢丝绳拉结的下部应焊接防滑构件，防止钢丝绳的滑动。

其大样图如下图钢丝绳的受力卡扣应等距布设3个或以上，间距钢丝绳直径6倍，第4个卡扣为保险卡扣。

钢丝绳卡扣螺丝应全部拧紧，不允许松动，绳的末端应形成一个安全弯，以检视绳受力时有无末端滑移的现象。

其大样图如下图所示。

WWW 卵2 5■与翱花篮螺栓用来调整钢丝绳的松紧度七仝站七二.武型7y平式寻晴是导我展夫杼七m丁施工2.5基础根据相关规范及我司的经验，在悬挑梁上设置立杆固定脚，采用DN25钢筋头与钢梁满2.6立杆设置1）立杆直接立在悬挑梁上，外端立杆距悬挑梁端不应小于100mm，挑梁悬挑端焊接200mm高直25mm的钢筋，用于固定钢管，防止方管的滑______ 800[=|SI116工字钢悬挑梁2）立杆采用对接接头连接，立杆与大横杆采用直角扣件连接。

外脚手架计算书引言：外脚手架是指在建筑施工工地上搭设的支撑结构。

它是施工现场常见的临时设施之一，用于提供工人在高处作业的安全保障及方便工作的平台。

外脚手架搭设需要进行相应的计算，确保脚手架的稳定性和安全性。

本文档将介绍外脚手架计算的基本方法和步骤。

一、外脚手架计算的基本原理外脚手架计算是基于结构力学的原理进行的。

主要包括荷载计算、结构材料强度计算以及结构系统的稳定性计算。

1. 荷载计算：脚手架的荷载通常包括人员负荷、材料负荷和风荷载。

人员负荷是根据脚手架平台上同时站立的最大工人数量来确定的。

材料负荷包括脚手架材料及工具的重量。

风荷载根据当地气象条件来确定。

2. 结构材料强度计算：脚手架结构材料强度计算主要涉及脚手架柱、横梁以及连接件等材料的强度计算。

根据材料的强度参数和荷载情况进行结合计算，确保材料在荷载作用下不会产生破坏。

3. 结构系统的稳定性计算：外脚手架的稳定性计算主要是为了防止整个脚手架结构发生倾覆或失稳的情况。

通过计算脚手架的结构稳定系数，确保脚手架能够承受荷载并保持稳定。

二、外脚手架计算的步骤外脚手架计算的具体步骤一般包括以下几个方面：1. 确定设计荷载：根据工程要求和设计规范，确定脚手架的设计荷载，包括人员负荷、材料负荷和风荷载等。

2. 计算脚手架结构参数：根据实际情况，确定脚手架的结构参数，包括脚手架高度、横梁间距、立杆间距等。

3. 进行荷载计算：根据设计荷载和脚手架结构参数，进行荷载计算，确定各个部位的受力情况。

4. 进行结构材料强度计算：根据脚手架结构的受力情况，对各个材料进行强度计算，确保材料在荷载作用下不会产生破坏。

5. 进行结构稳定性计算：根据脚手架结构的布置情况，进行结构稳定性计算，确保脚手架能够在荷载作用下保持稳定。

6. 进行脚手架的设计选择：根据计算结果，选择合适的脚手架结构类型和材料规格。

7. 编制计算书和相关文件：根据计算结果，编制脚手架计算书和相关文档，包括设计荷载表、计算参数表、荷载计算表等。
