无损检测——涡流检测特点及原理

涡流探伤仪工作原理
涡流探伤仪是一种利用涡流感应的原理来检测材料缺陷的无损检测设备。

其工作原理如下：
1. 原理基础：
涡流感应是指当导体材料中有交变磁场通过时，会在导体内部产生一个涡流。

涡流的生成会消耗磁场能量，并且会产生电阻热。

当存在缺陷时，由于缺陷部位的形状和存在的电阻差异，涡流的形成和强度会发生改变，从而可以利用涡流的变化来检测缺陷。

2. 工作过程：
涡流探伤仪中的电磁线圈产生一个交变磁场，然后将待检测的导体材料放置在电磁线圈附近。

当交变磁场通过导体时，导体内部会产生一个相应的涡流。

涡流的形成会导致局部磁场发生变化。

3. 检测原理：
涡流探伤仪通过测量涡流感应产生的磁场变化来检测材料中的缺陷。

当涡流通过缺陷时，涡流的形状和强度会出现变化，进而改变磁场的分布。

探测器会测量并分析这些磁场变化，并将其转化为信号。

4. 缺陷探测：
根据不同的涡流变化情况，该仪器可以检测出导体材料中的各种缺陷，例如裂纹、异物、孔洞等。

通过对涡流变化的分析，可以确定缺陷的位置、形状、大小等信息。

综上所述，涡流探伤仪通过利用涡流感应的原理来检测导体材料中的缺陷。

通过测量磁场的变化，可以分析缺陷的特征，从而实现无损检测。

涡流检测知识一、涡流检测原理涡流检测是建立在电磁感应原理基础之上的一种无损检测方法，它适用于导电材料，如果我们把一块导体置于交变磁场之中，在导体中就有感应电流存在，即产生涡流，由于导体自身各种因素(如电导率、磁导率、形状、尺寸和缺陷等)的变化会导致感应电流的变化，利用这种现象而判知导体性质、状态的检测方法，叫做涡流检测方法。

由涡流产生的交流磁场也产生磁力线，其磁力线也是随时间而变化，它穿过激磁线圈时又在线圈内感生出交流电。

因为这个电流方向与涡流方向相反，结果就与激磁线圈中原来的电流方向相同了。

这就是说线圈中的电流由于涡流的反作用而增加了。

假如涡流变化，这个增加的部分(反作用电流)也变化。

测定这个电流变化，从而可得到试件的信息。

涡流的分布及其电流大小，是由线圈的形状和尺寸，交流频率(试验频率)，导体的电导率、磁导率、形状和尺寸，导体与线圈间的距离，以及导体表面缺陷等因素所决定的。

因此，根据检测到的试件中的涡流，就可以取得关于试件材质，缺陷和形状尺寸等信息。

二、涡流检测方法涡流检测是把导体接近通有交流电的线圈，由线圈建立交变磁场，该交变磁场通过导体，并与之发生电磁感应作用，在导体内建立涡流。

导体中的涡流也会产生自己的磁场，涡流磁场的作用改变了原磁场的强弱，进而导致线圈电压和阻抗的改变。

当导体表面或近表面出现缺陷时，将影响到涡流的强度和分布，涡流的变化又引起了检测线圈电压和阻抗的变化，根据这一变化，就可以间接地知道导体内缺陷的存在。

由于试件形状的不同，检测部位的不同，所以检验线圈的形状与接近试件的方式与不尽相同。

为了适应各种检测需要，人们设计了各种各样的检测线圈和涡流检测仪器。

1、检测线圈及其分类在涡流探伤中，是靠检测线圈来建立交变磁场;把能量传递给被检导体;同时又通过涡流所建立的交变磁场来获得被检测导体中的质量信息。

所以说，检测线圈是一种换能器。

检测线圈的形状、尺寸和技术参数对于最终检测是至关重要的。

无损检测技术中的涡流检测方法详解无损检测技术是一种用于检测材料或构件内部缺陷或性能状态的技术方法，它可以在不破坏被检测材料的情况下对其进行评估和监测。

涡流检测作为无损检测技术的一种方法，被广泛应用于工业生产、航空、航天、汽车、电力等领域。

本文将对涡流检测方法进行详细解释和阐述。

涡流检测是一种基于电磁感应原理的无损检测技术。

其原理是利用交流电源产生的交变电磁场在被测材料中产生涡流，通过对涡流的测量，来判断被测材料的缺陷或性能状态。

涡流检测方法可以检测到多种类型的缺陷，如裂纹、腐蚀、疏松等。

涡流检测方法主要包括以下几个方面：1. 电磁感应原理：涡流检测是基于电磁感应原理的，通过交流电源产生的交变电磁场在被测材料中产生涡流。

当被测材料中存在缺陷时，涡流的路径和强度会发生变化，从而可以判断缺陷的位置和性质。

2. 探头设计：涡流检测中使用的探头通常由线圈和磁芯组成。

线圈通过交流电源激励产生交变磁场，磁芯则用于集中和引导磁场。

探头的设计对于检测效果起着重要的作用，不同类型的缺陷需要不同设计的探头。

3. 缺陷识别：通过分析涡流的强度、相位、频率等参数，可以判断被测材料中的缺陷类型和尺寸。

例如，对于裂纹缺陷，涡流的强度和相位会出现明显的变化。

通过对涡流信号进行数学处理和分析，可以得到准确的缺陷识别结果。

4. 检测技术：涡流检测技术可以分为静态检测和动态检测两种。

静态检测是指将被测材料放置在固定位置，通过探头对其进行检测。

动态检测则是指将探头和被测材料相对运动，通过对运动产生的涡流信号进行检测。

动态检测常用于对大型或复杂构件的检测。

涡流检测方法具有以下优点：1. 非接触性：涡流检测不需要直接接触被测物体，因此不会对被测材料造成损伤或影响其性能。

2. 高灵敏度：涡流检测可以检测到微小尺寸的缺陷，对于裂纹等细小缺陷具有很高的灵敏度。

3. 适用范围广：涡流检测方法适用于多种材料，如金属、合金、陶瓷等。

同时，它可以应用于不同形状和尺寸的材料和构件。

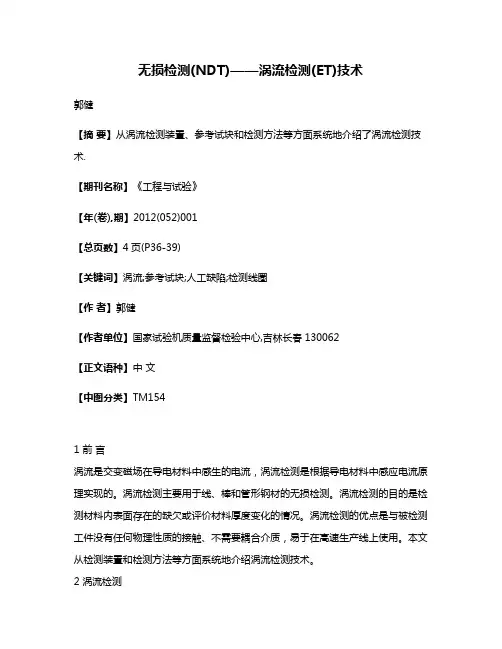

无损检测(NDT)——涡流检测(ET)技术郭健【摘要】从涡流检测装置、参考试块和检测方法等方面系统地介绍了涡流检测技术.【期刊名称】《工程与试验》【年(卷),期】2012(052)001【总页数】4页(P36-39)【关键词】涡流;参考试块;人工缺陷;检测线圈【作者】郭健【作者单位】国家试验机质量监督检验中心,吉林长春130062【正文语种】中文【中图分类】TM1541 前言涡流是交变磁场在导电材料中感生的电流，涡流检测是根据导电材料中感应电流原理实现的。

涡流检测主要用于线、棒和管形钢材的无损检测。

涡流检测的目的是检测材料内表面存在的缺欠或评价材料厚度变化的情况。

涡流检测的优点是与被检测工件没有任何物理性质的接触、不需要耦合介质，易于在高速生产线上使用。

本文从检测装置和检测方法等方面系统地介绍涡流检测技术。

2 涡流检测涡流检测分为静态和动态两类，现阶段主要使用的是动态检测技术。

动态检测要求传感器与被检测工件之间能够相对位移，可以用手动或精密机械控制扫查路径的方式实现产品检测。

涡流检测系统主要由涡流检测仪、传感器或探头（检测线圈）、参考试块、连接电缆线、进给装置（包括检测线圈支承台架）、记录单元和磁饱和装置构成。

有时也可以省略磁饱和装置。

涡流检测仪、检测线圈和参考试块是构成涡流检测系统的三要素。

通用涡流检测技术包括：（1）对固定基准点产生的偏差进行测量的绝对测量技术。

基准点由标定程序加以确定，利用基准电压或参考线圈可以提供基准点。

绝对测量法可以依据材料的硬度、尺寸和化学成分等物理特性对被检产品进行等级分选，也可以对连续或逐渐变为非连续的信号加以识别。

（2）比较测量技术，利用两个测量信号的差值（其中一个作为参考信号）对被检产品进行等级分选。

（3）差动测量技术，是由测量位置或相同扫查路径间的差值产生的恒定间隔实现的。

差动测量时，由于被检产品内部信号变化缓慢而使背景噪音信号减少。

（4）双差动测量技术，是使两个差动测量信号相减。

涡流探伤原理涡流探伤是一种常用的无损检测方法，它通过利用涡流感应原理来检测材料中的缺陷和异物。

涡流探伤原理的核心是利用交变磁场产生涡流，通过检测涡流感应电阻的变化来判断材料是否存在缺陷。

本文将从涡流探伤的基本原理、应用领域和优缺点等方面进行介绍。

涡流探伤的基本原理是利用交变磁场在导体中产生涡流的现象。

当导体材料表面存在缺陷或异物时，其导电性会发生变化，从而影响涡流感应电阻的大小。

通过测量涡流感应电阻的变化，可以判断材料中的缺陷情况。

涡流探伤可以对导电性材料进行检测，如金属、合金等，对于非导电性材料则需要进行表面导电处理后才能进行检测。

涡流探伤在航空航天、汽车制造、铁路运输、核工业等领域有着广泛的应用。

在航空航天领域，涡流探伤常用于飞机发动机叶片、机身结构等零部件的缺陷检测，可以及时发现隐藏在材料内部的裂纹、气孔等缺陷，确保飞机的安全飞行。

在汽车制造领域，涡流探伤可以用于发动机零部件、制动系统等的缺陷检测，提高汽车的质量和安全性。

涡流探伤的优点是检测速度快、无损伤、对表面涂层无影响，可以实现自动化检测，提高工作效率。

然而，涡流探伤也存在一些局限性，如只能检测表面附近的缺陷，不能检测材料内部的缺陷；对于非导电性材料需要进行特殊处理才能进行检测；对材料的形状和尺寸有一定的要求。

总的来说，涡流探伤是一种非常有效的无损检测方法，可以广泛应用于工业生产中，帮助生产企业提高产品质量，确保产品安全。

随着科学技术的不断发展，涡流探伤技术也在不断完善，相信在未来会有更多的应用场景和更高的检测精度。

通过本文的介绍，相信读者对涡流探伤的原理、应用领域和优缺点有了更深入的了解。

涡流探伤作为一种重要的无损检测方法，对于工业生产具有重要的意义，希望能够得到更广泛的应用和进一步的发展。

涡流检测原理
涡流检测是一种常用的无损检测方法，它利用涡流感应原理来检测材料中的缺
陷和表面裂纹。

涡流检测广泛应用于航空航天、汽车制造、铁路运输、石油化工等领域，成为保障设备安全可靠运行的重要手段。

涡流检测原理基于法拉第电磁感应定律，当交变电流通过线圈时，会在线圈周
围产生交变磁场。

当线圈靠近导电材料表面时，磁场会在材料表面感应出涡流。

如果材料表面有缺陷或裂纹，涡流的路径会发生改变，从而可以通过检测涡流的变化来判断材料表面的缺陷情况。

涡流检测的原理简单清晰，其检测过程也相对简便快速。

一般来说，涡流检测
仪器由交流电源、线圈、探头和信号处理系统组成。

当交流电源通电时，线圈产生交变磁场，探头贴近被检测材料表面，检测涡流信号并传输至信号处理系统进行分析，从而实现对材料缺陷的检测。

涡流检测具有高灵敏度和高分辨率的特点，可以检测出微小的缺陷和表面裂纹，对材料的损伤程度有很好的反映。

同时，涡流检测无需接触被检测材料，不会对材料造成损伤，适用于对材料表面进行快速、准确的检测。

在实际应用中，涡流检测可以用于金属材料、合金材料、导体和非导体材料的
缺陷检测。

例如，飞机的发动机叶片、汽车的轴承、管道的焊接接头等都可以通过涡流检测来确保其质量安全。

此外，涡流检测还可以用于金属材料的分类和排序，提高生产效率和产品质量。

总的来说，涡流检测原理简单直观，操作方便快捷，具有高灵敏度和高分辨率
的特点，适用于各种材料的缺陷检测和质量控制。

随着科技的不断发展，涡流检测技术也在不断完善和提升，将为各行业的安全生产和产品质量提供更可靠的保障。

涡流检测基本原理发布者：：IDEA 发布时间：：2009-10-23 10:50 浏览次数：： 76涡流检测是许多NDT（无损检测）方法之一，它应用“电磁学”基本理论作为导体检测的基础。

涡流的产生源于一种叫做电磁感应的现象。

当将交流电施加到导体，例如铜导线上时，磁场将在导体内和环绕导体的空间内产生磁场。

涡流就是感应产生的电流，它在一个环路中流动。

之所以叫做“涡流”，是因为它与液体或气体环绕障碍物在环路中流动的形式是一样的。

如果将一个导体放入该变化的磁场中，涡流将在那个导体中产生，而涡流也会产生自己的磁场，该磁场随着交流电流上升而扩张，随着交流电流减小而消隐。

因此当导体表面或近表面出现缺陷或测量金属材料的一些性质发生变化时，将影响到涡流的强度和分布，从而我们就可以通过一起来检测涡流的变化情况，进而可以间接的知道道题内部缺陷的存在及金属性能是否发生了变化。

涡流作为一种NDT工具的一大优点是它能够做多种多样的检查和测量。

在适当的环境下，涡流可以用于：1、裂缝、缺陷检查2、材料厚度测量3、涂层厚度测量4、材料的传导性测量涡流检测的优越性主要包括：1、对小裂纹和其它缺陷的敏感性2、检测表面和近表面缺陷速度快，灵敏度高3、检验结果是即时性的4、设备接口性好5、仅需要作很少的准备工作6、测试探头不需要接触被测物7、可检查形状尺寸复杂的导体无损检测－声脉冲发布者：：IDEA 发布时间：：2009-11-20 09:48 浏览次数：： 191．什么叫声脉冲？由一串声波所形成的脉冲。

2．简述声脉冲检测的原理。

当一串声波沿管子传播时，如果遇到管子存在开口、孔洞、鼓胀、凹陷、裂缝、内部腐蚀和沉积等，就会有反射波返回发射端，由于声波的传播速度是固定的，通过计算机系统的处理，便可以准确地得到管子发生异常的具体位置。

3．简述声脉冲检测的应用范围。

声脉冲快速检漏仪适用于有色金属、黑色金属和非金属管道的快速检漏。

如电站高、低加，冷凝器管，锅炉四管；化工厂的热交换管；酒楼大厦中央空调器管的在役检漏等，4．声脉冲检测的特性是什么？①在役管道高速检漏，可达每小时500～1000根管子；②管子材质不限，铁磁非铁磁性或非金属管均宜；③直管、弯管、缠绕管均宜；④可快速发现存在于管子上的穿透性缺陷等；⑤实时记录检测波形，便于下次检测时回放比较。

涡流检测原理涡流检测是一种无损检测技术，其目的是检测材料或部件的表面、层间欠完整性，例如裂纹、变形、脆性断裂和腐蚀情况等，也可以用于评估局部的深层结构材料变化。

涡流检测技术利用电磁原理，通过发射和接收脉冲磁场来检测材料表面及其内部的缺陷。

发射的磁场会对缺陷表面以及外部环境产生涡流，而接收器可以接收到这些变化之后的磁场，并将其变换成一个信号。

涡流检测原理主要分两大类，即环境涡流检测(ECT)和带电涡流检测(DCT)。

环境涡流检测是利用磁场感应的涡流动态信号，而带电涡流检测则是利用功率驱动的小的信号电流来检测涡流信号。

环境涡流检测方法，可以利用脉冲磁场来检测工件表面上的裂纹或其它缺陷，经过脉冲磁场作用后，在缺陷处会形成环境涡流，接收装置可以探测到这种涡流脉冲信号。

通过对涡流脉冲信号进行分析，可以判断缺陷的位置、大小和类型。

带电涡流检测原理，其实就是通过一个驱动电源，将一定强度的电流通过工件表面，产生一系列的反应涡流，然后由接收装置接收这些涡流反应信号，经过处理后，可以确定出检测部位的细微缺陷和状态。

另外，对于绝缘材料或其他对电流非常敏感的材料，可以使用非带电涡流检测。

这种检测方法是通过自然风吹动检测物体的表面，从而形成涡流信号，然后用接收装置接收这些信号，根据信号的强弱判断缺陷的位置、大小等，可以检测出绝缘材料或其他对电流敏感的材料的表面细小的缺陷。

总之，涡流检测是一种重要的无损检测技术，它利用电磁原理，利用脉冲磁场、驱动电源电流以及自然风吹动等多种方式，可以快速有效地检测出材料表面及其内部的裂纹、变形、脆性断裂和腐蚀情况等，为材料的质量检测提供了可靠的依据。

涡流无损检测技术的原理与应用涡流无损检测技术是一种利用涡流感应原理进行材料表面缺陷检测的方法。

该技术广泛应用于金属材料的质量控制和缺陷检测领域。

本文将介绍涡流无损检测技术的原理和应用，以及其在不同行业的实际应用案例。

涡流无损检测的原理是基于法拉第电磁感应定律和西班牙科学家费曼尼尼发现的旋涡电流效应。

当交流电流通过导体时，会产生一个旋涡状的电流，这种电流称为涡流。

涡流会在导体内部产生磁场，进而产生一个反作用磁场，这个反作用磁场会影响交流电磁感应。

当涡流与缺陷相遇时，会改变磁场的分布，从而使得涡流感应信号发生变化。

通过测量涡流感应信号的变化，可以判断材料表面是否存在缺陷。

涡流无损检测技术具有以下优点：首先，非接触性检测，对被测材料没有损伤；其次，对于导电材料的缺陷检测效果较好，可以检测到细小和浅层缺陷；再次，检测速度快，可以实现在线检测，提高生产效率。

因此，涡流无损检测技术被广泛应用于航空航天、汽车制造、金属加工、核电站等领域。

在航空航天领域，涡流无损检测技术常用于检测飞机零件的缺陷，如飞机引擎叶片的裂纹和变形。

这些缺陷可能会导致零件在高速运行时发生断裂，从而引发灾难性后果。

通过使用涡流无损检测技术，可以及早发现并修复这些缺陷，确保飞机的安全飞行。

在汽车制造领域，涡流无损检测技术常用于检测汽车零件的质量。

例如，发动机缸套的质量对汽车性能有着重要影响。

通过使用涡流无损检测技术，可以检测发动机缸套的裂纹和孔洞等缺陷，并对有缺陷的零件进行剔除和维修，确保汽车发动机的质量和可靠性。

在金属加工领域，涡流无损检测技术常用于检测金属材料的表面缺陷。

例如，铝合金汽车车轮在制造过程中，可能会出现气孔、夹杂和裂纹等缺陷。

这些缺陷会对车轮的强度和承载能力产生不良影响。

通过使用涡流无损检测技术，可以对车轮进行高效、准确的缺陷检测，提高产品质量。

在核电站领域，涡流无损检测技术常用于检测核电站设备的缺陷。

核电站设备的安全性对核电站的正常运行至关重要。

涡流探伤原理
涡流探伤是一种无损检测技术，利用涡流法原理来检测材料中的表面和近表面缺陷。

涡流探伤原理基于法拉第电磁感应定律，即当磁场穿过导体时，会在导体内产生涡流。

涡流通过改变磁场的分布来响应缺陷。

涡流探伤的工作原理如下：首先，通过交变电流通过线圈产生的交变磁场在进行检测的材料上形成一个感应区。

感应区内的涡流将跟随磁场的变化而产生和消失。

当磁场被材料表面上的缺陷所评定时，涡流的形状和大小也会发生变化。

然后，通过检测涡流的变化来判断材料中是否存在缺陷。

增大或减少电流的频率和振幅，可以改变涡流的深度和灵敏度，进一步优化检测结果。

涡流探伤具有以下特点：非接触性、快速性、高灵敏度和广泛适用性。

它可以用于检测各种导电材料，包括金属、合金和导电涂层等。

涡流探伤主要用于检测材料表面和近表面的裂纹、腐蚀、疲劳和焊接缺陷等。

在航空、汽车、电力和化工等领域都有广泛应用。

无损检测技术中的涡流检测方法详解涡流检测方法是无损检测技术中的一种重要方法，广泛应用于各个领域，如航空航天、石油化工、机械制造等。

本文将详细介绍涡流检测方法的原理、应用场景以及优缺点。

涡流检测（Eddy current testing）是一种基于涡流感应原理的无损检测技术。

它利用感应线圈产生的交流电磁场与被测试物体中存在的缺陷或材料变化相互作用，通过检测电磁场的变化来判断被测物体的质量和完整性。

涡流检测方法可以检测许多不同类型的缺陷，如裂纹、气孔、金属中的杂质等。

涡流检测方法有很多应用场景。

首先，它可以用于表面缺陷的检测。

涡流检测方法可以检测出金属表面的裂纹、腐蚀、划痕等缺陷，对于保证产品质量和安全非常重要。

其次，它可以用于导电材料的非破坏性探伤。

例如，在航空航天领域中，涡流检测可以检测飞机发动机叶片、涡轮叶片等高温部件的裂纹情况。

此外，涡流检测还可以用于金属材料中的疲劳损伤检测、焊接接头质量评估等方面。

涡流检测方法有很多优点。

首先，它可以实现非接触检测，无需与被测物体直接接触，减少了对被测物体的损伤。

其次，涡流检测方法可以高效地检测大面积的缺陷，节省了时间和人力成本。

此外，涡流检测方法适用于各种导电材料，包括金属和合金，具有很高的适应性。

最后，涡流检测方法对材料的电导率变化敏感，可以检测金属材料中的杂质和缺陷。

然而，涡流检测方法也有一些缺点。

首先，它只能用于导电材料的检测，对于非导电材料无法应用。

其次，涡流检测方法对于缺陷的探测深度有限，只能检测物体表面附近的缺陷。

此外，涡流检测方法对于复杂形状的物体或小尺寸缺陷的检测具有一定的限制。

因此，在实际应用中，需要根据具体情况选择适合的检测方法。

在涡流检测方法实施过程中，需要注意一些关键要点。

首先，选择合适的感应线圈和频率。

感应线圈的大小、形状和频率的选择将直接影响到检测结果的质量。

其次，设置合理的检测参数。

检测参数包括检测速度、灵敏度等，需要根据具体情况进行调整。

五大常规无损检测技术的原理和特点一、射线检测（RT）射线检测（RadiographicTesting），业内人士简称RT，是工业无损检测（NondestructiveTesting）的一个紧要专业门类。

射线检测紧要的应用是探测工件内部的宏观几何缺陷。

依照不同特征，可将射线检测分为多种不同的方法，例如：X射线层析照相（X—CT）、计算机射线照相技术（CR）、射线照相法，等等。

射线照相法，利用X射线管产生的X射线或放射性同位素产生的γ射线穿透工件，以胶片作为记录信息的器材的无损检测方法。

该方法是最基本、应用广泛的的一种射线检测方法，也是射线检测专业培训的紧要内容。

（一）射线照相法的原理射线检测，本质上是利用电磁波或者电磁辐射（X射线和γ射线）的能量。

射线在穿透物体过程中会与物质发生相互作用，因吸取和散射使其强度减弱。

强度衰减程度取决于物质的衰减系数和射线在物质中穿透的厚度。

假如被透照物体（工件）的局部存在缺陷，且构成缺陷的物质的衰减系数又不同于试件（例如在焊缝中，气孔缺陷里面的空气衰减系数远远低于钢的衰减系数），该局部区域的透过射线强度就会与四周产生差别。

把胶片放在适当位置使其在透过射线的作用下感光，经过暗室处理后得到底片。

射线穿透工件后，由于缺陷部位和完好部位的透射射线强度不同，底片上相应部位等会显现黑度差别。

射线检测员通过对底片的察看，依据其黒度的差别，便能识别缺陷的位置和性质。

（二）射线照相法的特点1、适用范围适用于各种熔化焊接方法（电弧焊、气体保护焊、电渣焊、气焊等）的对接接头，也能检查铸钢件，在特殊情况下也可用于检测角焊缝或其他一些特殊结构工件。

2、射线照相法的优点①缺陷显示直观：射线照相法用底片作为记录介质，通过察看底片能够比较准确地推断出缺陷的性质、数量、尺寸和位置。

②容易检出那些形成局部厚度差的缺陷：对气孔和夹渣之类缺陷有特别高的检出率。

③射线照相能检出的长度和宽度尺寸分别为毫米数量级和亚毫米数量级，甚至更少，且将近不存在检测厚度下限。
