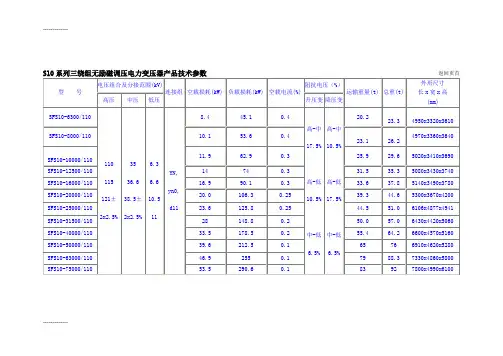

10k v油浸变压器数据10kV油浸式电力变压器主要技术参数产品型号额定容量(kVA)联结组标号额定电压及分接范围(kV)空载损耗(W)负载损耗(W,75℃)空电流(%)短路阻抗(%,75℃)总重(kg)轨距(mm)外型尺寸（长×宽×高）高压高压分接范围低压长轴方向短轴方向S1130Yyn0或Dyn1110 ±5% 0.4100 600 14307 400 400 1015×450×1080 50 130 870 1 402 400 450 1170×655×1180 80 180 1250 1 553 400 450 1180×610×1180 100 200 1500 1 640 400 450 1120×835×1295 125 240 1800 0.8 715 550 550 1150×835×1225 160 280 2200 0.8 834 550 550 1220×850×1245 200 340 2600 0.8 955 550 550 1400×825×1415 250 400 3050 0.8 1144 550 650 1600×990×1490 315 480 3650 0.6 1340 550 650 1655×1100×1 510 400 570 4300 0.6 1592 660 660 1680×1115×1605 500 680 5100 0.6 1787 660 750 1505×1080×1625 630 840 6200 0.64.52290 660 660 1650×1120×1780 800 980 7500 0.5 2859 820 820 1965×1330×20501000 1150 10300 0.5 3139 820 820 1965×1330×2140 1250 1360 12000 0.5 3558 820 820 2060×1355×2195 1600 1650 14500 0.5 4447 820 900 2145×1400×2230 2000 1960 19000 0.5 5203 820 900 2130×1430×256510kV级S11全密封油浸式电力变压器主要技术参数产品型号额定容量(kVA)联结组标号额定电压及分接范围(kV)空载损耗(W)负载损耗(W,75℃)空载电流(%)短路阻抗(%,75℃)总重(kg)轨距(mm)外型尺寸（长×宽×高）高压高压分接范围低压长轴方向短轴方向S11M30Yyn0或Dyn1110 ±5%0.4100 600 14340 400 400 760×650×1055 50 130 870 1 390 400 450 820×670×1055 80 180 1250 1 525 400 450 880×695×1145 100 200 1500 1 670 400 450 895×740×1180 125 240 1800 0.8 750 550 550 930×755×1205 160 280 2200 0.8 840 550 550 975×765×1225 200 340 2600 0.8 895 550 550 1010×785×1300 250 400 3050 0.8 1167 550 650 1055×795×1400 315 480 3650 0.6 1315 550 650 1440×810×1405 400 570 4300 0.6 1575 660 660 1480×840×1500 500 680 5100 0.6 1803 660 750 1530×850×1530 630 840 6200 0.64.52286 660 660 1640×900×1660 800 980 7500 0.5 2840 820 820 1650×880×1755 1000 1150 10300 0.5 3055 820 820 1690×920×1820 1250 1360 12000 0.5 3500 820 820 1765×975×1885 1600 1650 14500 0.5 4190 820 900 1950×1120×1925 2000 1960 19000 0.5 4609 820 900 1965×1155×2035。
空载损耗和负载损耗的计算公式：变压器空载损耗NL和负载损耗LL都包括额定有功损耗并计及其无功功率在电网上的有功损耗，按下式计算：空载损耗NL=P0＋kQ0=P0＋k(I0％Se/100)负载损耗LL=Pf＋kQf=Pf＋k(Ud％Se/100)式中P0--变压器额定空载有功损耗，即铁损kW；Q0--变压器额定励磁功率，kvar；Pf--变压器额定负载有功损耗，即铜损kW；Qf--变压器额定负载漏磁功率，kvar；k--无功经济当量，按变压器在电网中的取值，可取k=0.1kW/kvar；I0％--变压器空载电流，％；Ud％--变压器阻抗电压，％；Se--变压器额定容量，kVA。
2.2.2A、B系数A系数是变压器寿命期间单位空载损耗的资本费用(元/kW)，B系数是变压器寿命期间单位负载损耗的资本费用(元/kW)。
A和B两个系数对于变压器购买者掌握变压器空载损耗和负载损耗价值甚为重要。
一旦确定A和B的数值，评价变压器的总费用就变得简单易行了。
对电力企业和非电力企业，A和B系数的确定有不同的方法。
A和B系数与变压器空载损耗和负载损耗有联系的能量费用和容量费用呈函数关系。
对于电力企业而言，由于单位损耗的能量费用和容量费用与发电、输电和配电的整个过程投资和运行方式有关，比较复杂，需由电力企业专业人员研究制定，本文在此就不予赘述了。
对于非电力企业，单位损耗的能量费用和容量费用则主要与该企业所负担的电价及变压器运行方式有关，本文给出了A、B 系数的计算方法，对其在更广泛的行业所用数据见附录。
(1)系数A--变压器空载损耗每千瓦的资本费用变压器空载损耗每千瓦的资本费用或系数A，通常可以看作变压器在寿命期不变的数，一天24小时，一年365天，20年不变(以下均设变压器寿命期为20年)。
A的数值主要由电价来决定，等效于期初的现值表达式如下：A=kPW×(EJL×12＋EL×hPY)，元/kW式中kPW--现值系数={1－［(1＋a)/(1＋i)］n}/(i－a)，(式中变压器使用期n年，年利率i，年通货膨胀率a，其中的关系见以下说明)；EJL--两部电价中的基本电费(元/kW，月)；EL--两部电价中的电量电费(元/kW·h)；hPY--年运行小时数，一般取8760h。
S11-500KVA/10KV/0.4KV油浸式变压器二次不带负载，一次也与电网断开(无电源励磁)的调压，称为无励磁调压，带负载进行变换绕组分接的调压，称为有载调压。
电力变压器作为使用最为广泛的电力设施，数量种类繁多，对节能减排有着重要意义。
S11型全密封油浸式电力变压器是目前配电设备主要选型产品，节能效果显著。
我国配电变压器性能代号的涵义为：在S7型以上，空载损耗每降低约10％，代号“7”则在数字上加“1”。
从S7型发展到S9型，负载损耗降低较多，平均为25％，后来，由于没有突破性的新材料、新技术和新工艺，配电变压器的负载损耗下降比较困难，所以，性能水平代号通常以空载损耗降低为标准。
以500KVA产品为例，S7型空载损耗920W，S11型空载损耗570W，下降了38％。
目前，主流的配电变压器一般选用S11型叠铁芯电力变压器。
采用全充油密封型、无储油柜、波纹片式箱体结构，变压器由于温度和负载的变化引起油温和体积的变化，完全由波纹油箱予以调节，其空载损耗比S9降低25%，耐雷电冲击抗短路能力强，节能效果明显，并降低了变压器的外型尺寸。
S11型变压器采用高导磁取向硅钢片生产，片厚为0.27-0.30mm，单位铁损为1w/kg，而新S9型为普通硅钢片，片厚为0.30-0.35mm，单位铁损为1.20-1.55w/kg。
S11-500KVA/10KV三相油浸式电力变压器结构及特点：u 油浸式变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构；高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
u 铁心和绕组各自采用了紧固措施,器身高,低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。
u 线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。
u 油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。
